AUTO 3 - Caisson VMC simple flux EQUATION - Notice d'utilisation et mode d'emploi gratuit

Marque	EQUATION
Modèle	AUTO 3
Catégorie	Caisson VMC simple flux
Type de produit	Groupe d'extraction VMC
Tension d'alimentation	230 V ~ 50 Hz
Protection électrique recommandée	Disjoncteur 2A courbe C
Nombre de vitesses	2 (normale et pointe)
Commande de vitesses	Commutateur dans la cuisine
Diamètre piquage aspiration cuisine	125 mm
Diamètre piquage aspiration autres pièces	80 mm (4 piquages)
Diamètre piquage refoulement	125 mm
Entretien bouches d'extraction	Tous les 2 mois : nettoyage à l'eau tiède savonneuse
Entretien intérieur du groupe	Tous les ans : dépoussiérage après déclipser les 3 clips
Entretien gaines	Tous les ans : dépoussiérer piquage cuisine et régulateurs
Sécurité	Utilisation par enfants à partir de 8 ans sous surveillance ; débrancher avant intervention
Garantie	3 ans
Installation	Suspendu ou posé sur mousse / laine de verre
Raccordement électrique	Par inverseur ou interrupteur simple avec coupure omnipolaire
Matériau gaines recommandé	PVC souple isolé (Gamage GP CSIP)
Recyclage	Déposer l'appareil en déchetterie

FOIRE AUX QUESTIONS - AUTO 3 EQUATION

Comment installer mon VMC AUTO 3 ?

L'appareil doit être installé dans une pièce technique ou les combles. Il est conseillé de le suspendre, mais il peut être posé à plat sur une plaque de mousse ou de laine de verre pour éviter la transmission du bruit. Raccordez les gaines d'aspiration et de refoulement aux piquages (125 mm pour la cuisine, 80 mm pour les autres pièces, 125 mm pour le refoulement). Effectuez le branchement électrique selon le schéma fourni, avec un dispositif de coupure omnipolaire.

Comment nettoyer les bouches d'extraction ?

Tous les deux mois, nettoyez les bouches d'extraction dans de l'eau tiède savonneuse. Dépoussiérez également les entrées d'air. Ne jamais utiliser de solvants.

Que faire si ma VMC ne fonctionne pas ?

Vérifiez d'abord que l'appareil est sous tension et que le disjoncteur 2A courbe C n'a pas sauté. Assurez-vous que le commutateur de vitesse dans la cuisine est en position correcte. Si le problème persiste, contactez le service après-vente.

Comment raccorder les gaines sur les piquages ?

Les piquages disposent d'une double rangée d'ergots pour un raccordement facilité et une étanchéité renforcée. Les 4 piquages de 80 mm sont déclipsables par 1/4 de tour pour faciliter le raccordement des gaines.

Quelle est la garantie de cet appareil ?

Ce produit bénéficie d'une garantie de 3 ans à compter de la date d'achat.

Puis-je installer la VMC moi-même ?

Oui, l'installation peut être réalisée par un particulier, à condition de respecter les consignes de sécurité. Le raccordement électrique doit être effectué selon les schémas fournis, avec un dispositif de coupure omnipolaire (distance d'ouverture des contacts d'au moins 3 mm) et une protection 2A courbe C sur le tableau général.

Comment régler les vitesses de la VMC ?

Les deux vitesses sont commandées par un commutateur situé dans la cuisine. La 1ère vitesse est le débit standard, la 2ème vitesse est un débit de pointe pour la cuisine (évacuation des vapeurs, fumées, odeurs).

À quelle fréquence faut-il entretenir l'appareil ?

Tous les deux mois : nettoyez les bouches d'extraction à l'eau savonneuse. Tous les ans : dépoussiérez l'intérieur du groupe (en déclipant les 3 clips) et les gaines (piquage cuisine et régulateurs).

Que faire en cas de bruit anormal ?

Vérifiez que l'appareil est correctement installé (suspendu ou posé sur mousse/laine de verre). Assurez-vous que les gaines ne sont pas écrasées et que les coudes sont de grand rayon. Si le bruit persiste, contactez le service après-vente.

Où placer la VMC dans la maison ?

L'appareil doit être installé dans une pièce technique ou dans les combles. Il est conseillé de le suspendre, mais il peut être posé à plat sur une plaque de mousse ou laine de verre pour limiter la transmission du bruit.

MODE D'EMPLOI AUTO 3 EQUATION

Vou venez d'acquérir un produit de la marque EQUATION. Nous vous remercions de votre confiance. Ce produit a été concu avec les autres techniques. Garantie 3 ans.

GROUPE D'EXTRACTION

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien à réaliser par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.

PRINCIPLE DE FONCTIONNEMENT DE VOTRE VMC EQUATION 3

Votre groupe d'extraction VMC EQUATION 3 assure le renouvellement de l'air dans votre logement par des bouches d'extraction situées dans les pièces humides : cuisine, salle(s) de bains, WC, etc....

Des entrées d'air situées dans les pièces principales (sejour, chambres) doivent permettre l'introduction d'air neuf.

Votre groupe d'extraction possede deux vitesses de fonctionnement :

1^ère vitesse : permet le début standard deventilation

2^ème vitesse : permet un débit de pointe en cuisine afin d'évacuer les polluants lors de la

préparation des repas (dégagement important de vapeur d'eau, fumées, odeurs etc...)

Ces deux vitesses sont commandées par un commutateur placé dans la cuisine.

CONFIGURATION DU GROUPE D'EXTRACTION VMC EQUATION 3

DESCRlPTIF:

Pour le raccordement des gains d'aspiration et de refoulement:

Piquages d'aspiration

• 1 piquege central diamètre 125 mm pour la ventilation de la cuisine
• 4 piquages diamètre 80 mm pour la ventilation des autres pieces humides (salle de bains ou de douches, WC, buanderie etc...)
• Ces 5 piquages disposent d'une double rangée d'ergots : raccordement facilité et étanchéité renforcée

Piquage de refoulement

• 1 piqueage diamètre 125 mm à raccarder au chapeau de toiture

VMC EQUATION 3

INSTALLATION

UTILISATION

ENTRETIEN

ADEO SERVICES

Rue Sadi Carnot

59790 RONCHIN

France

Piquages sanitaires 15 m3/h

WC multiples
Autres pieces humides: buanderie, etc.

Ces 4 piquages sont déclipsables par 1 / 4 de tour, ce qui facilité le raccordement des gains.

Piquages sanitaires 30m3/h

Salle(s) de bains ou de douches
WCunique

IMPORTANT : avant toute intervention, METTRE VOTRE APPAREIL HORS TENSION

L'appareil est installé dans une piece technique ou dans les combles. Il est conseilé de faire fonctionner l'appareil suspendu. Toutefois, il peut également être posé à plat sur une plaque de mousse ou de laine de verre afin d'éviter la transmission du bruit.

BRANCHEMENT ELECTRIQUE

• Ouvrir la trappe électrique à l'aide d'un tournevis.
• Le raccordement électrique doit être effectué selon l'un des schémas à droite.

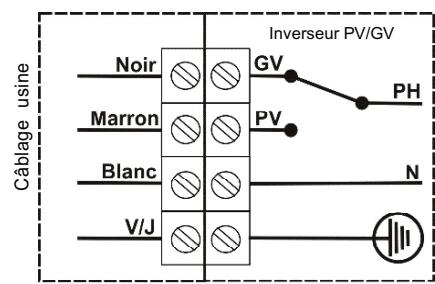

Câblage avec inverseur:
Cable installation

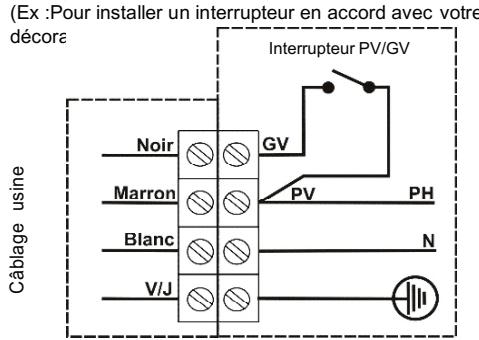

Câblage avec inter simple :

• Prévoir :

un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.
une protection 2A (courbe C) indépendante sur le tableau général pour la protection électrique.

RESEAUD'EXTRACTION

Le réseau est réalisé en gaineouple PVC.
Le réseau doit être le plus simple possible: Eviter les longueurs et coudes superflus. Faire des coudes de grands rayons.

• Eneldom cas la gaine ne doit être écrasée.
  L'aspiration est realisede avec de la gaine 125 mm pour la cuisine et 80 pour les autres pieces humides.
  Le rejet du groupe d'extraction est raccordé à une sortie de toiture avec de la gaine 125

CONSEIL : afin d'éviter les risques de condensation, utiliser de la gaine isolée (Gamage GP CSIP).

ENTRETIEN

• Tous les deux mois : Nettoyer les bouches d'extraction dans de l'eau tiède et savonneuse et dépoussierer les entrées d'air.
• Tous les ans : Enlever les gains afin de dépoussiérer le piquage cuisine et les régulateurs. Dépoussiérer l'intérieur du groupe en dégrafant les 3 clips à l'aide d'un tournevis (voir schéma ci-dessous)

ATTENTION : pour ces opérations, ne jamais utiliser de solvants.

CONSEIL :

Bien repérer les gains avant démontage afin d'eviter tout risque d'erreur lors du remontage.

MISE JORS SERVICE ET RECYCLAGE

La norme de la CEE et l'engagement que nous devons maintainir envers les futures générations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplace dans la déchetterie la plus proche.
