Type de produit	Caisson VMC simple flux
Marque	Sauter
Modèle	AGALINA (kit et caisson, kit grand logement)
Dimensions (caisson)	Environ 300 × 300 × 200 mm (estimation)
Poids	2 kg
Alimentation électrique	230 V – 50 Hz
Puissance maximale	100 W
Consommation électrique moyenne	24,4 W (en PV-GV1)
Niveau sonore (à la bouche cuisine)	LW : 26 dB(A) – Lp (2 m) : < 15 dB(A)
Débit d'extraction	Jusqu'à 30 m³/h par piquage (15 ou 30 m³/h réglable)
Nombre de pièces humides desservies	Jusqu'à 4 (kit) ou 6 (grand logement) sanitaires + 1 cuisine
Fonctions principales	Ventilation autoréglable, système antibuée breveté (piquage bleu), grande vitesse (GV1/GV2)
Piquages Twist & Go	2 ou 3 piquages Ø80 mm pour sanitaires, 1 piquage Ø125 mm pour cuisine
Méthode d'installation	Suspension par cordelette, raccordement rapide des gaines Twist & Go
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide (hors tension). Dépoussiérer le capteur d'humidité avec un pinceau sec. Nettoyer les bouches à l'eau savonneuse
Sécurité	Travailler hors tension ; disjoncteur 2A dédié ; câble 3G1,5 à 2,5 mm² ; anti-arrachement conforme NFC15-100
Pièces détachées & accessoires	Bouches universelles Ø80/125 mm, manchons, colliers de serrage, bouchons, cordelette de suspension, interrupteur cuisine
Réparabilité	Échange des pièces défectueuses sous garantie ; service après-vente Sauter
Garantie	36 mois à compter de la date de fabrication (sur justificatif d'installation)
Informations générales	Notice disponible en PDF gratuit. SAV : 09 77 42 42 42 (appel gratuit) du lundi au vendredi 8h-12h30 et 13h30-18h

FOIRE AUX QUESTIONS - AGALINA SAUTER

Comment installer le caisson AGALINA ?

Suspendre le caisson par sa cordelette, idéalement au centre des bouches d'extraction. Raccorder les gaines sur les piquages Twist & Go en les clipser d'1/4 de tour. Utiliser le piquage bleu pour la salle de bains la plus utilisée (système antibuée).
Veiller à ce que les conduits soient tendus et sans coudes inutiles.

Comment raccorder électriquement le caisson VMC ?

Utiliser un câble 3G1,5 à 2,5 mm² (ou gaine ICTA Ø20 mm). Dénuder les conducteurs de 5 à 6 mm, le fil de terre plus long. Brancher selon le schéma dans la notice, puis refermer le capot. Prévoir un disjoncteur 2A dédié en amont.

Comment nettoyer le caisson et les bouches ?

Couper l'alimentation électrique. Nettoyer le caisson avec un chiffon doux légèrement humide (pas de produits agressifs). Pour l'intérieur, ouvrir les 4 pattes de fixation, dépoussiérer la platine et le capteur d'humidité avec un pinceau sec. Les bouches se nettoient à l'eau savonneuse ou au lave-vaisselle.

Que faire si la LED du piquage bleu clignote ?

La LED indique l'état de fonctionnement :
- Éteinte : carte HS ou hors tension
- Clignotement rapide (0,5s) : défaut ou saturation capteur
- Fixe : petite vitesse
- Clignotement lent : grande vitesse (GV1 ou GV2).
Consulter la notice pour le diagnostic détaillé.

Comment paramétrer la grande vitesse (GV) ?

Mettre l'interrupteur cuisine en grande vitesse. Au tableau, couper le disjoncteur 3s puis rétablir (mode paramétrage actif 2 min). Puis, à l'interrupteur : passer en petite vitesse 2s, puis grande vitesse 2s. Ne pas toucher l'interrupteur pendant 2 min. La LED confirme le réglage.

Pourquoi mon système antibuée ne fonctionne-t-il pas ?

Vérifier que le conduit de la salle de bains est raccordé sur le piquage bleu (repéré par une étiquette bleue). Le capteur d'humidité se trouve en face de ce piquage. Après un paramétrage, le système antibuée est inactif pendant 30 min (calibration).

Quels sont les débits d'extraction pour chaque pièce ?

Les piquages sanitaires sont identifiés : 30 m³/h ou 15 m³/h. Pour une chambre + séjour, utiliser 15 sur WC et 15 sur SDB. Pour 5 pièces principales, 30 sur SDB et 15 sur WC. Les débits exacts sont donnés dans le tableau de la notice.

Comment remplacer une bouche d'extraction ?

Retirer l'ancienne bouche en tirant. Insérer la nouvelle Bouche Design Sauter dans le manchon. Pour le manchon, tracer un cercle au diamètre du manchon, découper, passer la gaine, enfoncer le manchon en rabattant les ailettes, puis insérer la bouche.

Que faire en cas de panne ?

Vérifier la LED du piquage bleu. Si éteinte, couper et rétablir le disjoncteur. Si défaut capteur, nettoyer le capteur avec un pinceau sec. Si le problème persiste, contacter le SAV Sauter au 09 77 42 42 42 (appel gratuit) avec les références de l'appareil.

Quels sont les avantages du système Twist & Go ?

Les piquages Twist & Go permettent un raccordement rapide : visser la gaine, cercler, puis clipser en 1/4 de tour pour verrouiller. Pas d'outillage spécifique. Les bouchons obturent les piquages non utilisés.

MODE D'EMPLOI AGALINA SAUTER

Systèmes de ventilation autoréglables intelligents Agalina et Agalina Grand Logement destinés à renouveler l'air ambiant en maison individuelle jusqu'à 5 ou 7 pièces humides. Ces systèmes garantissent les débits de ventilation réglementaires tout en permettant un désembuage rapide et automatique grâce à la technologie exclusive du système antibuée breveté Sauter.

Facile d'installation grâce aux piquages Twist & Go, au raccordement électrique rapide et à la cordelette de suspension prémontée.

KIT GRAND Logement

1 caisson 3 piquages WC Twist & Go 80 mm - 3 piquages salle de bains Twist & Go 80 mm dont 1 piquage bleu : système antibuée breveté - 1 piquage cuisine Twist & Go Ø 125 mm - 2 bouchons 0.80 mm 8 colliers de serrage 1 cordelette de suspension prémontée - 4 touches universelles + manchon Ø 80 mm 1 bouche universelle + manchon Ø 125 mm

123 208 AGALINA KIT GRAND LOGEMENT

KIT et caisson

1 caisson - 2 piquages WC Twist & Go Ø 80 mm - 2 piquages salle de bains Twist & Go 80 mm dont 1 piquage bleu : système antibuée breveté - 1 piquage cuisine Twist & Go Ø 125 mm - 2 bouchons 0.80 mm - 6 colliers de serrage - 1 cordelette de suspension prémontée

En plus dans le kit

• 2 touches universelles + manchon 080mm 1 bouche universelle + manchon 0 125 mm

123 207 123 206 AGALINA KIT et cAISSON

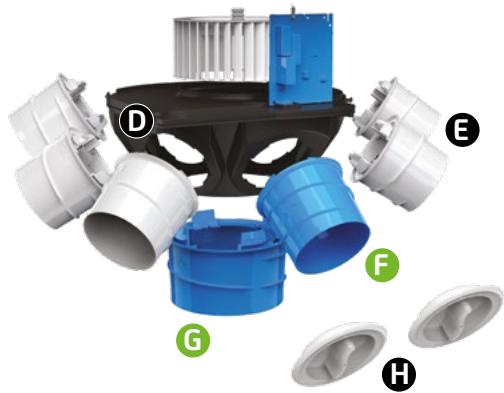

Agalina GRAND logement

Utilisation : jusqu'à 6 sanitaires et 1 cuisine

Consommation électrique moyenne : 24,4W-Th-C*

Puissance max : 100 W

Niveau sonore à la bouche de cuisine :

· LW: 26 dB(A) Lp (2m) : <15 dB(A)

Alimentation: 230V - 50Hz

Poids du caisson : 2 kg

• pour un fonctionnement en PV-GV1.

Capot

Connecteur rapide

Rejet fixe 0125

Piqueage Twist & Go WC (15) ou SDB (30) 080

Piqueage Twist & Go SDB 080

Piquage Twist & Go Cuisine 0125

Bouchon

Utilisation : jusqu'à 4 sanitaires et 1 cuisine

Consommation électrique moyenne : 24,4W-Th-C*

Puissance max : 100 W

Niveau sonore à la bouche de cuisine :

· LW: 26 dB(A) - Lp (2m): <15 dB(A)

Alimentation: 230V - 50Hz

Poids du caisson : 2 kg

Identification pique

30m³/h ou 15m³/h

Identification piquage 30

Identification piqueage 15

		SANITAIRES
		SDB 1	SDB 2	WC 1	WC 2
NOMBRE DE PIECES PRINCIPALES DU LOGEMENT (NOMBRE DE CHAMBRES + SELJOUR)	1 PIECE	F		15	15
	2 PIECES
	3 PIECES		30
	4 PIECES			30
	5 PIECES			15	15
	6 PIECES		30	30
	7 ET +		30	15	15

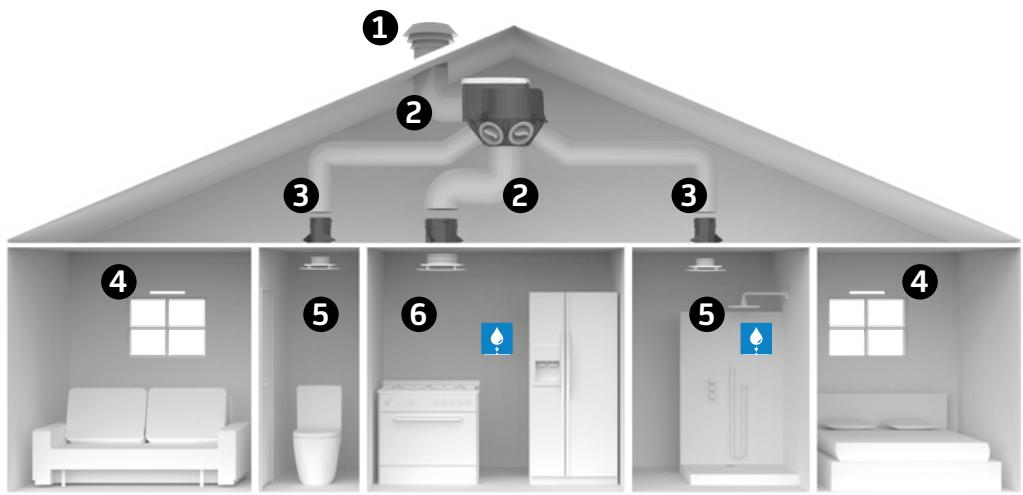

D - SCHEMA de principle d'installation

Chapeau de toiture 125 Conduit couple 125 (cuisine/rejet) Conduit couple 80 (sanitaires) 4 Entrée d'air autorégulable 5 Bouche sanitaire (manchon inclus)

Détartrage des portes 1 à 2 cm au minimum par rapport au sol fini.

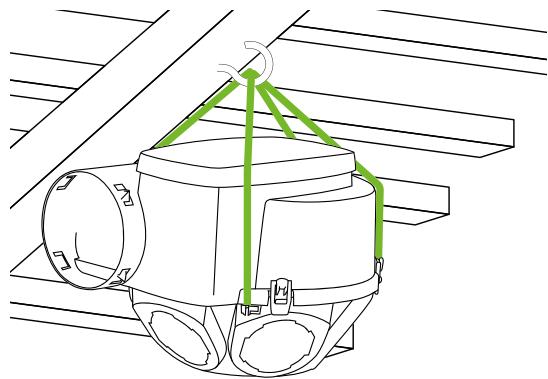

A. fixation du caisson

1. Placer un crochet. Suspendre le caisson.

Le caisson de ventilation

• Suspendu par sa cordelette (pas de transmission des vibrations)
• Au centre des bouches d'extraction (pour minimiser les longueurs des conduits)

B. raccordement réseau

Utiliser le piquage bleu pour la SDB la plus utilisée.

Piquage sanitaire

Pour une efficacité maximale contre la buée en SDB, raccordez le conduit sur le piquage bleu 80.

Fixer-le au caisson au niveau de l'étiquette bleue.

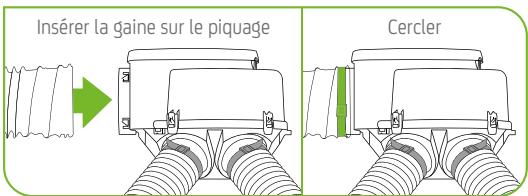

Piquages sanitaires

Identification piquage 30m³/h ou 15m³/h

Visser dans la gaine

Cercler

Clipser dans le piquage

1/4 de tour pour verrouiller

1/4 de tour

Positionner un bouchon dans les piquages non raccordés.

Les bouches d'extraction

Dans toutes les pièces humides (cuisine, sanitaires, buanderie, etc.) Position au plus près de la douche/ baignoire en SDB.

1 Tracer un cercle correspondant au diamètre du manchon.

Découper à l'aide d'une scie cloche ou d'une scie à main.

3 Faites sortir la gaine du trou et insérez le manchon.

4 Cercler.

Enfoncer le manchon en rabattant les ailettes.

6 Insérer la bouche.

Les conduits

Tendus et rectilignes. Pas de coudes inutiles. Ni écrasés, ni pincés, ni déchirés. Raccords étanches au caisson et aux bouches. Si grande longueur : conduit rigide ou semi-rigide.

2. Remplacement

2 Insérer la nouvelle Bouche Design Sauter.

Raccordement électrique

Alimentation avec du câble 3G1.5mm² à 2.5mm² ou des fils de 1.5mm² à 2.5mm² sous gaine annelée type ICTA 0 20 mm et maintenu par un système anti-arrachement conforme à la norme NF C15-100 et aux règles de l'art.

A. preparation des FILS

Dénuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'entrer en contact avec d'autres fils ou des parties métalliques. Le fil de terre (vert jaune) devra être plus long que les autres. La gaine du câble doit être présente jusqu'au bornier pour éviter tout risque de chocs électriques. Brancher l'appareil seulement si la tension et la fréquence correspondent à celles indiquées sur la plaque firme.

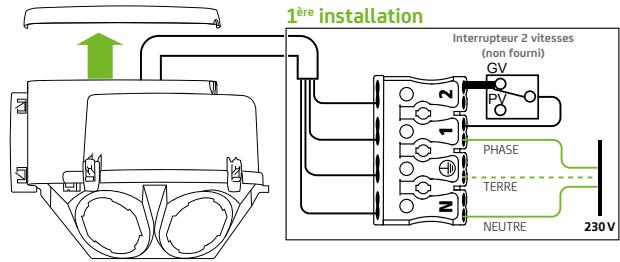

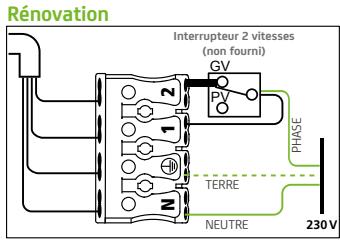

B. Branchement des FILS

1 Déclipser le capot pour accéder au câblage.

Effectuer vos branchements selon le schéma ci-dessous

Refermer et visser le capot avant de remettre sous tension le produit.

Raccordement électrique

Prévoir une protection dédiée par disjoncteur de 2A en amont.

Conseil de POSE

Veiller à bien passer par les chicanes pour éviter tout arrachement.

Paramétrage de la GRANDE vitesse (pour les T1, T2 et T3)

Le produit fonctionne avec une PV et une GV. Deux niveaux de GV sont disponibles : GV1 et GV2. Sauter recommende un réglage en GV1 du T1 au T3 et GV2 du T4 au T7. Le produit est réglé en GV2 en sortie d'usine.

Passage en mode "paramétrage" de la grande vitesse (GV)

1- L'interrupteur cuisine Positionner l'interrupteur sur la grande vitesse.

2 - Au tableau électrique : Couper l'alimentation au disjoncteur 3s. minimum. Rétablir l'alimentation = Mode paramétrage activé pour 2 minutes

1 - À l'interrupteur cuisine

Pour modifier la GV paramétrée (GV2 >> GV1), une fois le mode paramétrage actif, positionner l'interrupteur en petite vitesse pendant 2s, puis en grande vitesse pendant 2s.

Ne pas toucher à l'interrupteur pendant 2 min. Pour vérifier l'enregistrement du paramétrage, se référer au paragraphe "Retour d'information Led".

Note : Pendant les 30 min suivant le paramétrage, le système passé en mode calibration.

Le système antibuée sera inactif pendant cette période.

Avertissements :

• Travailler hors tension.
• Ne jamais utiliser des produits agressifs (acétone, trichloréthylène,...) ou projeter de l'eau.
• Pour nettoyer l'appareil, utiliser seulement un chiffon doux, légèrement humide, après avoir coupé l'alimentation électrique.

Avec un tournevis, ouvrir les 4 pattes de fixation.

Désolidariser les coquilles et la platine.

3 Nettoyer sans eau, ni produit, avec un pinceau sec.

4 Nettoyer le capteur d'humidité avec un pinceau sec (la partie qui se trouve en face du piquage bleu).

B. Les bouches et entrées d'air

Retirer la bouche en tirant.

Démonter la face avant.

3 Nettoyer : à l'eau savonneuse ou au lave-vaiselle.

Dépoussière les entrées d'air placées au-dessus des fenêtres.

Regardez la LED de fonctionnement qui se trouve dans le picage bleu qui vous communiquera les informations nécessaires en cas de pannes et/ou défauts.

État par ordre de priorité	Description	Indication
1	Carte HS ou OFF	Éteint
2	Défaut capteur	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s
3	Saturation capteur	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 1s 2s
4	PV	Fixe
5	GV1 [dêtection auto OFF]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5
6	GV1 [dêtection auto ON]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,
7	GV2 [dêtection auto OFF]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0
8	GV2 [dêtection auto ON]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0

Legende

Clignotement

Fixe

Éteint

• La durée de garantie est à compter de la date d'installation et ne saurait excéder 36 mois à partir de la date de fabrication en l'absence de justificatif.
• Sauter assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présentez le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

Traitement des appareils électriques ou électroniques en fin de VIE

(applicable dans les pays de l'union européenne et les autres pays disposant de systèmes de collecte sélective).

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

Points de collecte sur www.quefiedreamedeschets.fr. Privilégiez la réparation ou le don de cet article et

Le choix 100% tranquillité à partir de 10€

Avec Garantie+, vous bénéficiaz :

• d'une extension de garantie de 3 ans
• de services premium incluant :
• en cas de besoin : un dépannage à domicile, pièces et main-d'œuvre incluses
• des conseils personnalisés,
• des rappels d'entretien.

Enregistrez vos produits

sur www.confort-sauter.com

0977424242

Service gratuit + prix appel

Avant d'appeler SAUTER Service, munissez-vous des informations situées sur le côté de l'appareil.

*du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00

Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com
