ORIGIN G A - Plancha gaz FORGE ADOUR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Plaque de cuisson
Nombre de foyers	1
Type d'énergie	Gaz
Matériau de la surface	Acier inoxydable
Commande	Manuelle, bouton rotatif
Allumage	Allumage intégré
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Couleur	Acier inoxydable
Type de brûleur	Brûleur gaz standard
Sécurité	Thermocouple de sécurité
Usage	Usage domestique et professionnel
Entretien	Facile à nettoyer
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - ORIGIN G A FORGE ADOUR

Comment allumer le barbecue FORGE ADOUR ORIGIN G A ?

Pour allumer le barbecue, ouvrez le couvercle, ouvrez le robinet de gaz, puis utilisez l'allumage électronique en appuyant sur le bouton d'allumage. Assurez-vous que le gaz est bien ouvert avant d'allumer.

Quel type de gaz puis-je utiliser avec le FORGE ADOUR ORIGIN G A ?

Le barbecue FORGE ADOUR ORIGIN G A est conçu pour fonctionner avec du gaz propane ou butane. Assurez-vous d'utiliser le bon type de bouteille de gaz.

Comment nettoyer la grille de cuisson ?

Pour nettoyer la grille de cuisson, attendez qu'elle soit froide, puis utilisez une brosse en métal pour éliminer les résidus. Vous pouvez également la laver avec de l'eau savonneuse.

Comment régler la température de cuisson ?

La température peut être ajustée en tournant les boutons de commande situés à l'avant du barbecue. Chaque bouton contrôle un bruleur séparé.

Que faire si le barbecue ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que la bouteille de gaz n'est pas vide. Assurez-vous également que la batterie de l'allumage est en bon état.

Quelle est la surface de cuisson du FORGE ADOUR ORIGIN G A ?

La surface de cuisson du FORGE ADOUR ORIGIN G A est de 2 600 cm², ce qui permet de cuisiner pour plusieurs personnes à la fois.

Le barbecue est-il facile à déplacer ?

Oui, le FORGE ADOUR ORIGIN G A est équipé de roues, ce qui facilite son déplacement d'un endroit à un autre.

Puis-je utiliser des accessoires de barbecue standard avec ce modèle ?

Oui, le FORGE ADOUR ORIGIN G A est compatible avec une variété d'accessoires de barbecue standard, tels que les planchas et les grilles supplémentaires.

Comment stocker le barbecue en hiver ?

Pour stocker le barbecue en hiver, nettoyez-le soigneusement, débranchez la bouteille de gaz et couvrez-le avec une housse de protection adaptée.

Y a-t-il des pièces de rechange disponibles pour le FORGE ADOUR ORIGIN G A ?

Oui, des pièces de rechange sont disponibles auprès des revendeurs agréés ou directement sur le site de FORGE ADOUR.

MODE D'EMPLOI ORIGIN G A FORGE ADOUR

Retirer les protections plastiques des manettes avant toute utilisation.
Avant d'utiliser votre plancha, retirez tous les objets inflammables de son environnement, par exemple le papier, les bouteilles contenant des liquides inflammables. Ne vaporise pas de substances inflammables sur les alimentes pendant que les brûleurs fonctionnent.
- Ne pas couper les alimentents avec un couteau directement sur la plaque de cuisson.
- Ne pas déplacer le bac àGRAISE pendant le fonctionnement de la plancha et lorsque le chassin est encore chaud.
Lors de l'utilisation de votre plancha une légere décoloration peut apparaitre sur les déflecteurs interieurs de votre caisson. Ce phénomène est normal et n'altère en rien les caractéristiques techniques de votre produit.

Les flexibles de gaz butane/propane sont munis de raccords de différents formats, ils sont signalés de couleurs différentes.

Pour éviter tous risques de dépréciation du raccord de la plancha, veuillez vous reporter à la notice fournie par le fabricant du flexible.

Raccordement de votre plancha en catégorie I3+ (butane/propane) :

utiliser un détendeur à sécurité NF 28 mbar pour le butane et NF 37 mbar pour le propane.

Le tuyau doit être visible sur toute sa longueur et facilement accessible. Se conformer aux instructions d'utilisation et de sécurité (ex : date de validité) indiquées par le fabricant du flexible.

La longueur du tube souse ne doit pas dépasser 1.5 mètres.

Chaque brûleur est équipé d'une sécurité par thermocouple, qui provoque la coupure de l'alimentation en gaz des brûleurs dans le cas d'extinction inopinée de la flamme.

Le raccordement doit être réalisé par l'utilisateur.

Visser le raccord du flexible, dans le sens des aiguilles d'une montre. Le raccordement du flexible doit s'effectuer conformément aux instructions du fabricant du flexible, ainsi que dans le respect des normes en vigueur du pays concerné.

Votre plancha FORGE ADOUR est configurée pour fonctionner en gaz butane/propane. Le type de gaz à utiliser est noté sur l'étiquette signalétique située sur le côte de votre plancha.

Tous types d'interventions d'entretien nécessitant l'ouverture du circuit interne d'alimentation de gaz doit exclusivement etre effectuees par un reparateur agree. Toute tentative de demontage et modification de I'appareil pour changer les caractéristiques techniques peuvent provoquer des accidents pour lesquels le fabricant decline toute responsabilité et annule la garantie.

ORIGIN 45 A

Brûleur Central	Puisance nominal (Watt)	Débit réduit (Watt)	Butane/Propane 28/30 mbar - 37 mbar
			Repère Injccteur	Débit Nominal (g/h)	Débit Réduit (g/h)
	4500	1900	103	G 30 : 327.51 G 31 : 321.66	G 30 : 138.28 G 31 : 135.81

ORIGIN 60 A

Brûleurs Droit & Gauche	Puisance nominal (Watt)	Débit réduit (Watt)	Butane/Propane 28/30 mbar - 37 mbar
			Repère Injccteur	Débit Nominal (g/h)	Débit Réduit (g/h)
	5800	3400	85 x 2	G 30 : 422.12 G 31 : 414.58	G 30 : 247.46 G 31 : 243.04

ORIGIN 75 A

Brûleurs Droit, Gauche & Central	Puisance nominal (Watt)	Débit réduit (Watt)	Butane/Propane 28/30 mbar - 37 mbar
			Repère Injccteur	Débit Nominal (g/h)	Débit Réduit (g/h)
	7500	4800	75 x 3	G 30 : 545.85 G 31 : 536.10	G 30 : 349.35 G 31 : 343.11

Conseils d'utilisation-Precautions for use

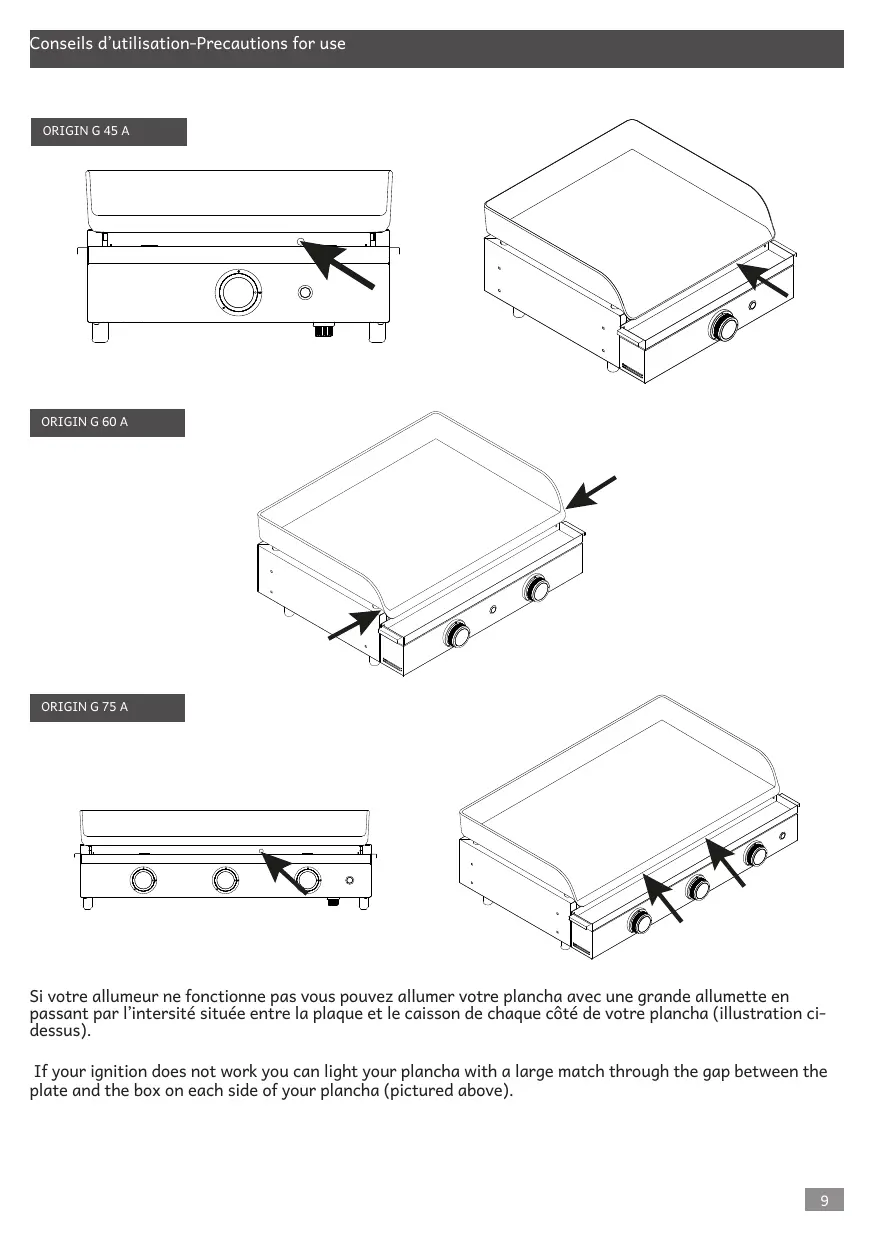

Si vous allumeur ne fonctionne pas vous pouvez allumer votre plancha avec une grande allumette en passant par l'intersité située entre la plaque et le caisson de chaque côté de votre plancha (illustration ci-dessus).

Pour une utilisation en toute sécurité de votre plancha FORGE ADOUR, il est impératif de vous conformer aux différentes règes d'installation et d'utilisation suivantes :

Fermer l'alimentation de gaz à la bouteille après chaque usage.
- Ne pas entreposer ou utiliser de produits ou vapeurs inflammables à proximé de la plancha.
En cas d'odeur de gaz, fermer le robinet de la bouteille gaz.
Si I'appareil est pose sur un support (type table) il doit obligatoirement etre muni des ces 4 pieds.
Votre plancha FORGE ADOUR n'est pas raccordee a un dispositif d'evacuation des produits de combustion. Elle doit etree installee et raccordee conformement aux regles d'installation en vigeur. Une attention toute particuliere sera accordee aux dispositions applicables en matière de ventilation.

Prévoir un débit d'air neuf de 15 m3/h requis pour l'alimentation en air de combustion.

DES PARTIES ACCESSIBLES PEUVENT ETRE TRÉS CHAUDES. ÉLOIGNER LES JEUNES ENFANTS

• Ne pas déplacer l'appareil pendant son fonctionnement.
  Utiliser des gants protecteurs lors de la manoeuvre d' éléments particulièrement chauds.
• Ne pas utiliser un détendeur réglable.
• Attendre que la plancha soit froide pour nettoyer le chassin et également pour manipuler le bac à graisse.
• Dans le cas où votre apparéil est protégé par une housse, veillez à la retirer avant toute utilisation de la plancha.
  Pour une utilisation sans chariot ou sans support : la bouteille de gaz (13kg) alimentant la plancha doit être placé à 80 cm de l'appareil.
  Pour un fonctionnement de la plancha sur un chariot ou sur un support, il est impératif d'utiliser une bouteille de 6 kg maximum.

ATTENTION :

L'étanchéité doit être vérifiée à l'EXTERIEUR des locaux et loin de toute source d'inflammation.
Ne jamais vérifier l'étanchéité de votre apparéil avec une flamme.
Ne pas utiliser d' apparéil qui fuit.

S'assurer que les manettes de réglage soient en position fermée. Àpres ouverture de la bouteille et réarmement du détendeur, à l'aide de l'eau savonneuse, vérifier l'absence de bulles sur tous les raccords, détendeur et apparéil. La présence de bulles indique une fuite. Si la fuite provient de l' apparéil, n'utilise pas votre plancha et rapprochez-vous du fabricant ou de votre distributeur.
- Proceder au test d'étanchéité à chaque changement de bouteille. Les parties protégées par le fabri-cant ne doivent pas être manipulées par l'utilisateur. Tous les composants de la ligne gaz ne doivent pas être modifiés par l'utilisateur. (Les membres de gaz pouvant être utilisés sur ce type d'appareil vont de 6 à 13 KG et distribués sur le marché français. (Dimension hauteur=560 mm et profon-deur=310 mm maxi détenueur compris).
Respecter les dates de validité de votre tubeSouple et proceder à son remplacement le cas échéant. Faire un test d'étanchéité à chaque changement.
Vérifier la position du tubeSouple de raccordement pour assurer qu'il n'est pas soumis a des efforts de torsion et qu'il ne soit pas en contact avec les parties chaudes de I'appareil.
- Ne pas obstruer les ventilations et vérifier régulierement leur propre. En cas d'obstruction des venturis, contactez le fabricant ou votre distributeur.
Le dessous de l'appareil doit rester libre pour permettre une bonne circulation d'air au brûleur.
- Ne pas modifier l'appareil, contactez le fabricant ou votre distributeur.
- Avant d'utiliser votre plancha FORGE DOUR après une période de stockage et/ou non-utilisation, vérifie-la soignement afin de détecter toute fuite de gaz et/ou colmatage des réchauds.

Dés la première utilisation, il est recommendé de faire fonctionner votre plancha à vide pendant 15 min. Une légère odeur peut se dégager pendant quelques instants.

Avant chaque utilisation, nous vous recommendons de préchauffer votre plancha minimum 10 min, manette sur position grande flamme.

Lorsque la température du plan de support de l'appareil dépasse 50k, il doit impératifement être composé de briques réfractaires.

Allumage et fonctionnement de la plancha

• Avant l'allumage de votre plancha, vérifie que les touches les conditions stipulées dans la rubrique "Précautions d'utilisation" soient réunies.

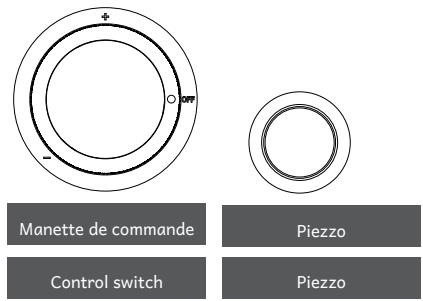

• Vérifier que la manette de commande soit sur la position « 0 » comme indiqué (Fig.1). Ouvrir l'alimentation de gaz (bouteille pour Butane/Propane).
• Before lighting your plancha, check that all the conditions stated in the "Precautions for use" section are met.
• Check that the control switch is on the "0" position as shown (Fig.1). Open the gas supplus (bottle for Butane/Propane).

Fig.1

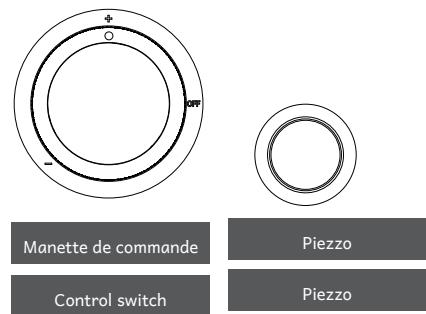

• Tournez la manette de commande, en la maintainant appuyée, dans le sens inverse des aiguilles d'une montre, toujours en maintainant enforcée la manette de commande, appuyez sur l'allumeur (piezzo) pour générer les étincelles nécessaires à l'allumage des brûleurs (Fig.2).
• Turn the control knob, keeping it pressed, counter-clockwise, while still holding the knob down, press the igniter (piezzo) to generate the sparks needed to light the burners. (Fig.2)

Fig. 2

• Le dispositif ne doit pas etre actionne pendant plus de 15 secondes. Si le bruleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 minute avant toute nouvelle tentative d'allumage du bruleur.
• The device must not be operated for more than 15 seconds. If the burner has not ignited, stop operating the device, open the enclosure door and/or wait at least 1 minute before attempting to ignite the burner again.

Il est conseilé de vider et de nettoyer le bac àGRAisse, après chaque utilisation. Le bac à graisse doit être manipulé lorsque LA PLANCHA EST FROIDE.

Il existe deux façons de nettoyer la plaque de cuisson :

1.À CHAUD:you venez de finir de cuisine et your planch est encore chaude, profitez-en pour la nettoyer. Voitre spatule de cuiison associée à Your boule inox seront des outils ideaux pour enlever les residus de cuiison.Versez de I'eau directement sur toute plaque et frottze avec yours boule inox pour degager les excédents vers y Notre bac a graisse. UTILISEZ LA SPATULE POUR MANIPULER LA BOULE INOX AFIN DE NE PAS VOUS BRULER.Gardez un oeil sur le replissage de y Notre bac.Vous pouvez repeter l'opération autant de fois que nécessaire.Vous pouze a tout moment rallumer y Notre plancha si I'efficacite de y Notre nettoyage n'est pas optimal.
2. À FROID : à l'aide de votre éponce humide, applique la pierre de nettoyage directement sur votre plaque en réalisant des mouvements circulaires ou utiliser le produit Plancha Net et laisser agir. Rincez avec leur éponce. Vous pouvez repeterer l'opération autant de fois que nécessaire. Résiliez la finition de votre nettoyage avec votre carré microfibre pour redonner de l'éclat à votre plancha.

Il est recommandé, dans le cas d'une longue inactivité de votre Plancha, de la stocker dans un endroit sec à l'abri des intempéries.

FORGE ADOUR commercialise toute une gamme d'accessoires de protection, n'hésitez pas à demander conseil à votre distributeur.

Points à contrôler lors d'un début de fonctionnement

PAS D'ARRIVEE DE GAZ

Vérifiez l'ouverture de l'alimentation gaz.
- Contrôlez la contentance de la bouteille de gaz.
- Vérifiez si l'amorçage du détendeur s'est fait convenablement (se reporter à la notice fournie par le fabricant de détendeur).

LE BRULEUR NE S'ALLUME PAS

Le bouton d'allumage piezzo en panne ou le cable débranché.
Le brûleur sale ou l'injecteur est obstrué.
Absence de gaz ou pression insuffisante.

LE BRULEUR NE RESTE PAS ALLUMÉ

Le thermocouple en panne ou mal positionné.
- Conditions atmosphériques inopportunes.

ANOMALIES	CAUSES POSSIBLES	SOLUTIONS
Le gaz n'arrive pas	Bouteille de gaz vide	Changer de bouteille de gaz
	Détendeur défectueux	Changer de détendeur
	Détendeur non amorcé	Amorcer le détendeur
	Robinet du détendeur en position fermée	Ouvrir le robinet du détendeur
Pas d'étincelle lorsque j'allume ma plancha	Pile défectueuse (selon modèle)	Changer la pile
	Pile dans le mauvais sens	Vérifier le sens de la pile
Le flexible ne se raccord pas à la plancha	Flexible non homologué	Remplacer le flexible par un modele homologué (voir chapitre «raccordement gaz»
	Le sens de raccordement du flexible est incorrect	Vérifier le sens du flexible
Défaut d'écoulement de la graisse	Défaut d'inclinaison de la plaque	Régler l'inclinaison de la plaque de cuisson à l'aide des vis de réglage (selon modèle)
	Défaut de positionnement du bac à graisse	Vérifier le positionnement de votre bac à graisse
Si malgré les recommendationsYOUR problème persisté, veuilles contacter votre distributeur

Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisese seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet apparéil.

Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentatnant la puissance de ventilation mécanique si elle existe.

Le rappel du gaz à utiliser est mentionné sur l'emballage et sur la plaque signalétique de l'appareil. L'appareil a été réglé en usine pour utilisation avec gaz butane/propane 28-30/37 mbar contenu en bouteille.

THIS APPLIANCE IS CERTIFIED ACCORDING TO STANDARD EN 498, IT CAN BE USED OUTDOORS ONLY

La durée de la garantie se compose de la manière suivante :

10 ans

Cette garantie prend effet à la date d'achat du produit.

Pour une prise en charge SAV du produit dans le cadre de la garantie, il vous sera demandé la facture d'achat, la reférence ainsi que le n° de série (indiqué sur la fiche signalétique située sur l'appareil) du produit.

La garantie ne pourrait pas s'appliquer dans les cas suivants :

Dysfonctionnement du à une cause étrangère au produit (choc, foudre, inondation, etc...).
Utilisation de l'appareil n'était pas en conformité avec cette notice d'utilisation.
Non-respect des consignes de sécurité.
Utilisation de l'appareil n'avantaucun rapport avec sonutilisation premiere.
Toutes modifications effectues sur l'appareil ayant pour consquence une modification des caractéristiques d'origine.
Toutes interventions réalisées hors du réseau des nos distributeurs agreés.
Tous les apparèils qui ne seraient pas munis de leurs étiquettes signalétiques.
Toutes déteriorations du produit dues à un manque d'entretien ou dues à une protection manquante ou inadaptée du produit lors de son non utilisation.
