DUAL SELECT 2 VOIES 8488 - Programmateur de robinet CLABER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Programmateur d'arrosage à 2 sorties
Alimentation	Piles AA 1,5 V (non incluses)
Nombre de sorties	2
Matériau	Plastique recyclable
Installation	Fixation sur robinet
Écran	Écran LCD
Type de commande	Commandes manuelles avec boutons rotatifs
Étanchéité	Résistant aux éclaboussures
Fonctionnalités	Programmation multiple, sélection manuelle des sorties
Test qualité	Testé à 100%
Dimensions	Non précisé
Poids	Non précisé
Garantie	Non précisé
Utilisation	Arrosage automatique de jardin
Compatibilité	Robinet standard

FOIRE AUX QUESTIONS - DUAL SELECT 2 VOIES 8488 CLABER

Comment installer le CLABER DUAL SELECT 2 VOIES 8488 ?

Pour installer le CLABER DUAL SELECT 2 VOIES 8488, vissez l'appareil sur le robinet en utilisant les adaptateurs fournis. Assurez-vous que les joints sont bien en place pour éviter les fuites.

Comment changer les modes d'arrosage ?

Pour changer les modes d'arrosage, tournez la molette de sélection sur la face avant de l'appareil pour choisir entre les différents modes disponibles.

L'appareil fuit, que faire ?

Si l'appareil fuit, vérifiez que tous les joints sont correctement installés et en bon état. Remplacez-les si nécessaire et serrez les connexions.

Puis-je utiliser le CLABER DUAL SELECT 2 VOIES 8488 avec un tuyau d'arrosage standard ?

Oui, le CLABER DUAL SELECT 2 VOIES 8488 est compatible avec les tuyaux d'arrosage standard de 1/2 pouce et 3/4 pouce.

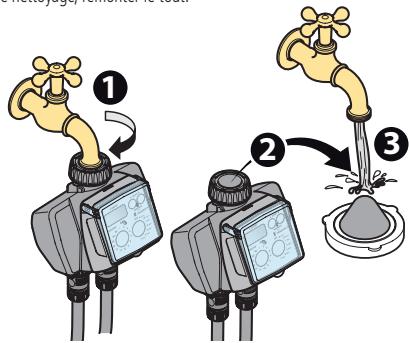

Comment nettoyer le filtre de l'appareil ?

Pour nettoyer le filtre, dévissez le capuchon situé à l'arrière de l'appareil, retirez le filtre et rincez-le à l'eau claire. Remettez-le ensuite en place.

L'appareil ne fonctionne pas, que faire ?

Si l'appareil ne fonctionne pas, vérifiez que l'eau arrive bien au robinet et que l'appareil est correctement installé. Essayez de débrancher et rebrancher les connexions.

Est-ce que cet appareil est compatible avec des systèmes d'arrosage automatique ?

Oui, le CLABER DUAL SELECT 2 VOIES 8488 peut être utilisé avec des systèmes d'arrosage automatique, à condition de respecter les spécifications de pression et de débit.

Quel est le débit maximal de l'appareil ?

Le débit maximal du CLABER DUAL SELECT 2 VOIES 8488 est d'environ 30 litres par minute, selon la pression d'eau disponible.

MODE D'EMPLOI DUAL SELECT 2 VOIES 8488 CLABER

Programmateur d'arrosage à 2 sorties MANUEL D'INSTALLATION ET D'UTILISATION

nneaae

FR Sommaire

Introduction 53

Recommendations 53

Caracteristiques generales 54

Mise en place des piles. 56

Installation 58

Utilisation 59

Arrosageprogramme 60

Demarrage immediat 61

Demarrage différé 62

Modification d'un programme d'arrosage 63

Échange de mode de fonctionnement Décalage-Superposition...63

Arrosage manuel 65

Rédémarrage (Reset) 65

Arrêt duprogrammateur 65

Example d'utilisation 66

Utilisation avec le pluviomètre « Rain Sensor » 68

Installation du pluviemetre « Rain Sensor » 68

Visualisation de la condition (de I'etat) du pluviometre

《Rain Sensor》 70

Nettoyage et entretien 71

Dépannage 72

Caracteristiques techniques 73

Élimination (réglementation D.E.E.E.). 73

Conditions de garantie 74

Déclaration CE de conformité 74

Symboles prsentsdansle manuel

remarque importante

information complémentaire

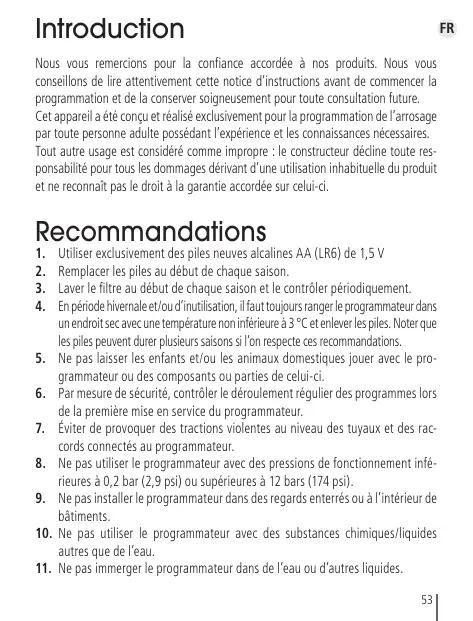

Introduction

Nous vous remercions pour la confiance accordée à nos produits. Nous vous conseillons de dire attentivement cette notice d'instructions avant de commencer la programmation et de la conserver soignement pour toute consultation future.

Cet apparéil a été concu et réalisé exclusivement pour la programmation de l'arrosage par toute personne adulte possédant l'expérience et les connaissances nécessaires.

Tout autre usage est considéré comme impropre : le constructeur decline toute responsabilité pour tous les dommages dérivant d'une utilisation inhabituelle du produit et ne reconnaît pas le droit à la garantie accordée sur celui-ci.

Recommendations

1. Utiliser exclusivement des piles neuves alcalines AA (LR6) de 1,5 V
2. Remplacer les piles au début de chaque saison.
3. Laver le filtré au début de chaque saison et le contrôle périodiquement.
4. En période hivernale et/ou d'inutilisation, il faut toutes ranger le programmeur dans un endroit sec avec une temperature non inférieure a 3^ et enlever les piles. Noter que les piles peuvent durer plusieurs saisons si I'on respecte ces recommendations.
5. Ne pas laisser les enfants et/ou les animaux domestiques jouer avec le programmeur ou des composants ou parties de celui-ci.
6. Par mesure de sécurité, contrôle le déroulement régulier des programmes lors de la première mise en service duprogrammateur.
7. Éviter de provoquer des tractions violentes au niveau des tuyaux et des raccords connectés au programmateur.
8. Ne pas utiliser le programmeur avec des pressions de fonctionnement inférieures à 0,2 bar (2,9 psi) ou supérieures à 12 bars (174 psi).
9. Ne pas installer le programmeur dans des regards enterrés ou à l'intérieur de batiments.
10. Ne pas utiliser leprogrammateur avec des substances chimiques/liquides autres que de l'eau.
11. Ne pas immerger le programmateur dans de I'eau ou d'autres liquides.

^FR Caracteristiques generales

Le programmeur peut de préselectionner la durée et la fréquence d'arrosage : il est alors possible de désirier parmi 98 arrosages personnalisés aptes à satisfaître tous les besoin pour le circuit A et 98 autres arrosages pour le circuit B.

Le programmeur fonctionne pendant toute uneaison avec 2 piles alcalines AA (LR6) de 1,5 V. L'indication de piles à plat s'affiche à l'écran, signalant ainsi la nécessité de les replacier.

• Nez de pour robinet 3 / 4'' femelle avec filttre inspectionnable et lavable
  Prises circuits et raccord rapide « quick-click system » ou raccord maje de 3/4" filete
  Programmateur pivotant après installation
  Alimentation : 2 piles alcalines AA (LR6) de 1,5 V
  Circuits programmables:2
• Nombre de programmes préétablis : 98 circuit A + 98 circuit B
  Possibilite de retarder l'arrosage de 1 à 23 heures pour les deux circuits
• Touches parfaitement étanches
• Afficheur (autrement dit écran) rétro-éclairé, pour une lecture aïée et rapide même dans l'obscurité
• Fonction manuel pré-regée à 5 minutes, pour l'exécution d'essais du système et pour son entretien sans pour autant modifier ou changer les programmes choisis
• Entrées pluviamètre : 1 (pluviamètre « Rain Sensor » avec câbles ou radio - option)

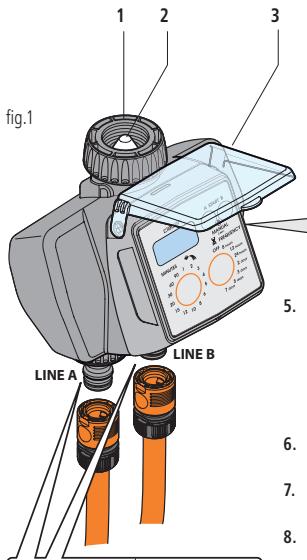

Legende (fig.1):

1. Nez de pour robinet 3 / 4'' femelle avec bague de serrage
2. Filtre inspectionnable et lavable
3. Couvercle de protection
   4a. Circuit A/Circuit B: raccord maje de 3 / 4'' filete
   4b. Circuit A/Circuit B: raccord rapide malé « quick-click system »

Caracteristiques generales

1. Afficheur fournissant les informations suivantes:

2. durée restante avant la fin de l'arrosage

3. durée restante avant le départ de l'arrosage (du cycle) suivant

4. Touche de préselection de la durée d'arrosage

5. Afficheur de la fréquence d'arrosage préselectionné
6. Afficheur de la durée d'arrosage présélectionnée
7. Touche de déclenchement de l'arrosage du circuit A
8. Touche de préselection de la fréquence d'arrosage
9. Touche de déclenchement de l'arrosage du circuit B

F R Mise en place des piles

Leprogrammateur fonctionne avec 2 piles alcalines AA (LR6) de 1,5V pendant toute une saison (avec une moyenne de 6 arrosages par jour).

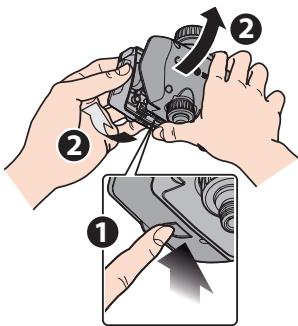

Pourmettre en place ou remplacer les piles (fig.2)：

• Appuyer à fond sur la touche (1) et, simultanément, détacher la face avant duprogrammateur (2).
• Si installedes, enlever les piles usagées.
• Placer les piles neuves en respectant la polarité (3).
• Remonter le programmateur en accouplant les deux parties de celui-ci jusqu'à entendre le déclic de la touche inférieure.

fig.2

Mise en place des piles

Remarque :

• Utiliser seulement des piles alcalines AA (LR6) de 1,5 V et les remplacer à chaque début de saision.
• Le programmeur signale que les piles sont presque à plat en affichtant le symbole sur l'écran. Il faut alors replacer les piles où possible.
• Lorsque les piles sont complètement déchargees, le programmeur inter-rompt automatiquement ses fonctions et ferme les vannes.
• La programmation est conservée en mémoire pendant le remplacement des piles, qui doit s'effectuer en un temps maximum de 2 minutes. En cas d'effacement de la mémoire, il faut alors repeter la programmation du programmeur.
• Il est conseilé de retarder les piles lorsque le programmeur est destiné à rester inutilisé pour une longue période.
  Pour la mise au rebut des piles déchargees, utiliser les conteneurs spécialement prévus à cet effet.

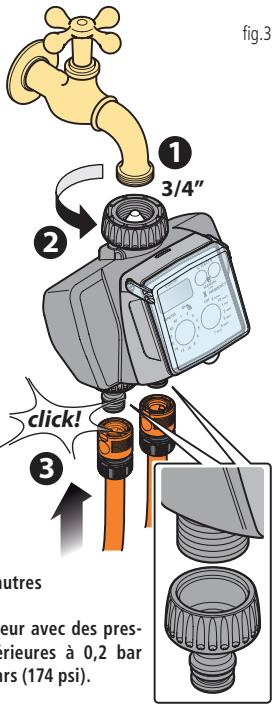

FR Installation

Brancher le programmeur sur un robinet d'eau domestique en suivant ces instructions tres simples (fig.3):

1. S'assurer que le robinet est muni d'un raccord filtré male de 3 / 4'' (utiliser un adaptateur, si nécessaire).
2. Visser la bague de serrage de la prise 3 / 4^ femelle sur le robinet. Attention : la bague doit etre impérativement serrée à la main et en aucun cas avec des outils (par exemple, des pince).
3. Brancher les circuits aux prises dotées de raccord rapide « Quick-click system » ou filte en utilisant les raccords appropriés.

• Ne pas installer le programmeur dans des regards enterrés interieur de batiments.

• Ne pas utiliser leprogram-mateur avec des substances chimiques ou des liquides autres que de I'eau.

• Ne pas utiliser le programmateur avec des pressions de fonctionnement inférieures à 0,2 bar (2,9 psi) ou supérieures à 12 bars (174 psi).

fig.3

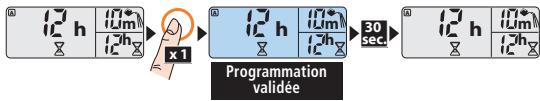

Utilisation

Le programmeur permet de préselectionner un arrosage automatique sur deux circuits distincts, en choisisant séparément la durée et la fréquence parmi 98 combinaisons possibles pour le circuit A et 98 pour le circuit B.

• Il suffit d'appuyer sur une touche quelconque pour activer le rétro-éclairage de l'afficheur lorsqu'elles-ci est étant.
• Les touches permettent de programmer le programmateur seulement lorsque l'afficheur est rétro-eclaire (programmation validée).
  Pour allonger la durée des piles, le retro-éclairage se déactive automatique-ment 30 secondes après le dernier appui sur une touche.

^FR Utilisation

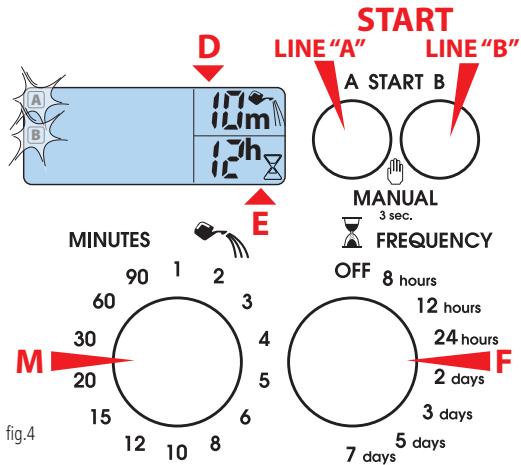

ARROSAGE PROGRAMME

1. Préselectionner la durée d'arrosage en appuyant plusieurs fois sur la touche « M » jusqu'à faire apparaitre la valeur désiree sur l'afficheur « D »
2. Préselectionner la fréquence d'arrosage (intervalle de temps entre deux arrosages consécutifs) en appuyant plusieurs fois sur la touche « M » jusqu'à faire apparaitre la valeur désirée sur l'afficheur « E »

Il est possible de besoin d'arroser :

-toutes les 8,12 ou 24 heures
- tous les 3, 5 ou 7 jours

1. En fonction de ses besoin, decide si la première mise en service doit se faire immédiatement (démarrage immédiat) ou à retardement (départ différé).

Démarrage immédiat

fig. 4A
fig. 4B

Dans un début de 10 secondes après la sélection du programme, il faut appuyer 1 seule fois sur la touche « A-START » pour programmermer le circuit A ou sur la touche « B-START » pour programmerper le circuit B : après relachement de la touche, suivi de 3 clignotements de « 0 h», l'arrosage automatique du circuit selectionné démarrera immédiatement.

Sur I'afficheur « C » apparaissent (fig. 4A) :

• le symbole indiquant l'arrosage en cours et la durée restante avant la fin de l'arrosage;

• le symbole ou indiquant le circuit actif.

À la fin de l'arrosage, sur l'afficheur « C » apparaissent (fig. 4B):

• le symbole ou indiquant le circuit qui sera ensuite activé en premier;
• la durée restante avant le déclenchement de l'arrosage suivant visualisée au-dessus du symbolism.

^FR Utilisation

Démarrage différé

fig.4C

Dans un début de 10 secondes après la sélection du programme, il faut appuyer plusieurs fois sur la touche « A-START » pour programmer le circuit A ou sur la touche « B-START » pour programmer le circuit B jusqu'à faire apparaitre sur l'afficheur « C » le temps de retardement de 1 à 23 heures pour le démarage de l'arrosage automatique du circuit sélectionné (fig. 4C).

Dé le relâchement de la touche, suivi de 3 clignotements du temps de retardement préselectionné, le compte à rebours pour le déclenchement de l'arrosage automatique démarre. Ce compte est visualisé sur l'afficheur « C » au-dessus du symbole

Si aucun arrosage n'est en cours, sur l'afficheur apparaitront la durée restante avant le prochain arrosage et le circuit qui sera activé à travers les symboles [A] ou [B].

Pour afficher à tout moment la durée et la fréquence d'arrosage prévues pour chaque circuit, appuyer sur les touches « A-START » ou « B-START »

En cas d'ouverture d'un circuit alors que l'autre circuit est déjà actif (arrosage en cours), le programmateur activé automatiquement la fonction « DECALAGE», à savoir qu'il en retardera l'ouverture jusqu'àu

terme de l'arrosage en cours. Une fermetre anticipée par l'utilisateur du circuit actif ne modifie pas ni ne suprimpe le retardement du décalage déjà calculé. En cas de besoin d'ouvoir simultanément les deux circuits A et B, voir paragraphe « Échange de mode de fonctionnement Décalage-Superposition » page 63.

Utilisation

Modification d'un programme d'arrosage

Répert la programmation comme déscrit au paragraphe « Arrosageprogramme » page 60 ; le nouveau programme prédéfini remplace le précédent sans nécessiter aucune autre opération.

Échange de mode de fonctionnement Décalage-Superposition

En fonctionnement normal, le programmeur permit l'ouverture d'un seul circuit à la fois (fonction DÉCALAGE, fig.5); la procédure ci-après permet aux circuits A et B d'arrouser simultanément en fonction de la durée et de la fréquence d'arrosage prêvues dans les programmesseLECTIONnés (fonction SUPERPOSITION, fig.5).

1. Appuyer en même temps sur les touches « A-START » et « M »
2. Le mode de fonctionnement en cours s'affiche après 5 secondes :

A et B clignant tour à tour -> mode DÉCALAGE
A + B allumés (lumière fixe) -> mode SUPERPOSITION

Pour confirmer le mode courant visualisé, relâcher les touches « A-START » et « M » dans un délais de 10 secondes.

Pour permuter le mode (de DÉCALAGE à SUPERPOSITION et vice versa), attendre plus de 10 secondes jusqu'à l'affichage du nouveau mode, puis relâcher les touches « A-START » et « M ».

1. Dés le relâchement des touches, le programmeur effectue un RÉDÉMARRAGE, en se positionnant par défaut sur OFF tout en maintainant le mode DÉCALAGE ou SUPERPOSITION à peine sélectionné.

^FR Utilisation

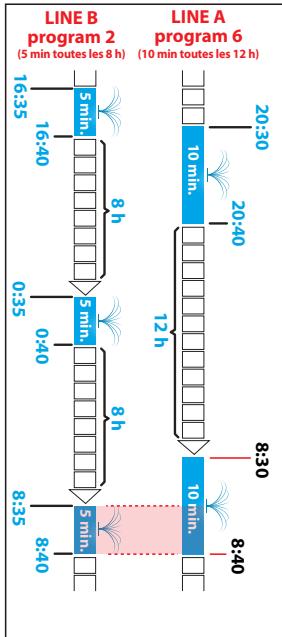

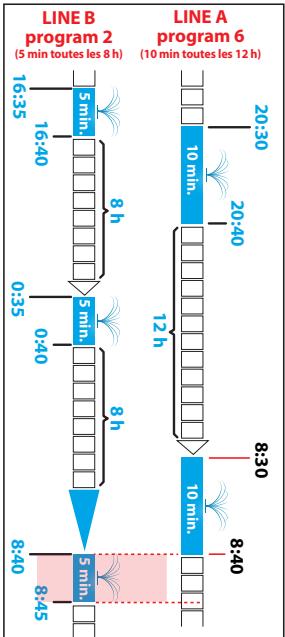

DECALAGE

SUPERPOSITION
fig.5

ARROSAGE MANUEL

1. Appuyer simultanément sur les touches « A-START » et « B-START » pendant au moins 3 secondes -> ; on accede au mode manuel avec les vannes fermées (OFF clignote).
   2a. Pour ouvir le circuit A, appuyer sur la touche « A-START »->; l'arrosage démarre pendant 5 minutes (ce paramètre ne peut pas être modifié par l'utilisateur) et est identifié sur l'afficheur par le symbole Pour l'interr compromise avant, appuyer à nouveau sur la touche « A-START »
   2b. Pour ouvir le circuit A, appuyer sur la touche « B-START » ->; l'arrosage démarre pendant 5 minutes (ce paramètre ne peut pas être modifié par l'utilisateur) et est identifié sur l'afficheur par le symbole Pour l'interr compromise avant, appuyer à nouveau sur la touche « B-START »
2. Pour « sortir » de la fonction manuel, s'assurer que les deux vannes sont fermées, puis appuyer sur les touches « A-START » et « B-START » pendant au moins trois secondes.

• Les arrosages automatiques éventuelles en cours en mode manuel sont intercompus. Par contre, les programmes automatiques précément préselectionnées ne sont pas effacés/modifiés.
• En mode « arrosage manuel », les deux circuits peuvent également être activés en même temps.

RÉDEMARRAGE (RESET)

Il est possible à tout moment de rétablier les paramétrages d'usine du programmeur en appuyant simultanément sur les touches « A-START » et « B-START » pendant au moins 10 secondes.

ARRÉT DU PROGRAMMATEUR

En cas de besoin d'éteindre le programmeur, par exemple pour le ranger pondant l'hiver, il faut appuyer sur la touche « F » une ou plusieurs fois jusqu'à l'affichage du symbole « OFF », puis appuyer sur la touche « A - START »

Répéter la procédure pour le circuit B.

^FR Utilisation

EXAMPLE D'UTILISATION

À 20:30, vous pouze programmer le circuit A pour un arrosage de 10 minutes toutes les 12 heures, à partir de 23:30, donc :

• Appuyez sur la touche « M » jusqu'à préselectionner la durée d'arrosage voulue (par exemple 10 min).
• Appuyez sur la touche « F » jusqu'à préselectionner la fréquence d'arrosage voulue (12 heures).
• Appuyez 4 fois sur la touche « A-START » dans un début de 10 secondes.

L'arrosage du circuit A :

1) se déclenchera automatiquement 3 heures après l'appui sur la touche (c'est-à-dire à 23:30);
2) se repétera toutes les 12 heures (à 11:30 et à 23:30 du jour suivant, etc.)
3) durera 10 minutes.

Toujours à 20:30, vous VOULEZ programmer l'activation d'un autre circuit B pour un arrosage de 5 minutes toutes les 8 heures, avec départ immédiat, donc :

• Appuyez sur la touche « M » jusqu'à préselectionner la durée d'arrosage voulue (par exemple 5 min).
• Appuyez sur la touche « F » jusqu'à préselectionner la fréquence d'arrosage voulue (8 heures).
• Appuyez 1 fois sur la touche « B-START » dans un décali de 10 secondes.

L'arrosage du circuit B :

1) se déclenchera quelques instantes après le relâchement de la touche « B-START » (donc à 20:30);
2) se repeteera toutes les 8 heures (à 4:30, à 12:30 et à 20:30 du jour suivant, etc.)
3) durera 5 minutes.

LINE A

1 20:30

MANUAL

FREQUENCY

2 20:30

MINUTES

3 20:30

LINE B

4 20:30

2

FREQUENCY OFF 8 hours
5 day

5 20:30

2.1.1

6 20:30

MINUTES

7 20:30

MANUAL
TIC FREQUENCY

8 23:30

MANUAL

MINUTES

9 20:30

MAXH
3mm

FREQUENCY
MINUTES
LINE A
LINE B

F R Utilisation avec le pluviometre « Rain Sensor »

Il est possible de brancher au programmeur un pluviomètre avec cables (« Rain Sensor » ref. 90915) ou radio (« Rain Sensor RF » ref. 90831 + Interface « Rain Sensor RF » ref. 8480).

Le pluviomètre informe le programmeur lorsque l'eau de pluie qu'il a recuilli dépasse 5mm (condition de pluie), et lorsque celle-ci s'est evaporée (condition de fonctionnement normal).

Leprogrammateur interrupt automatiquement l'arrosage en condition de pluie et signale sur l'afficheur l'intervention du pluviomètre (voir paragraphe « Visualisation de la condition (de l'etat) du pluviomètre « Rain Sensor » » page 70).

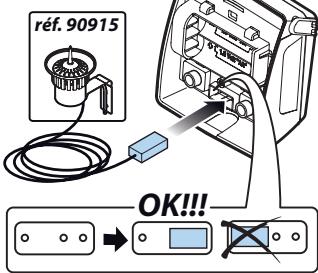

INSTALLATION DU PLUVIOMÉTRE « RAIN SENSOR »

Le pluviomètre « Rain Sensor » doit être branché aux contacts électriques prévus sur la face interieure du module de programmation après avoir défait le pontage des contacts (fig.6 - 1).

Si Le pluviomètre « Rain Sensor » n'est pas utilisé, il faut impératifement laisser en place le pontage sur les contacts.

1. RAIN SENSOR RF: installer l'interface « Rain Sensor RF », en faisant passer l'antenna avec cables dans les anneaux prevus a cet effet (fig.6-26).
2. RAIN SENSOR AVEC CÁBLES: relier le connecteur du pluviomètre (fig.6 - 7b). S'assurer de faire pénétrer le cable bipolaire par l'encoche pratiquée dans la partie inférieure du programmateur (fig.6 - 3b).

Pour plus d'informations sur le pluviomètre avec cables « Rain Sensor», le pluviomètre radio « Rain Sensor RF » et l'interface « Rain Sensor RF», se référer aux notices correspondantes.

Utilisation avec le pluviomètre « Rain Sensor »

fig.6

2a

2b

3b

^FR Utilisation avec le pluviomètre « Rain Sensor »

VISUALISATION DE LA CONDITION (DE L'ETAT) DU PLUVIOMÉTRE « RAIN SENSOR »

Jtrain	Aucun pluviomètre ins-tallé, ou si installé, il a recueilli moins de 5 mm d'eau de pluie.	Les arrosages seront exécutés selon le programme sélectionné.
Jtrain	Le pluviomètre contient au moins 5 mm d'eau de pluie et communique la condition (l'état) de pluie au programmeur qui ne commande pas en ce moment l'arrosage.	Les arrosages sont interrompus jusqu'à l'évaporation de l'eau recueillie. Les arrosages suivants, pour autant que le pluviomètre n'intervienne pas à nouveau, se dérouleront selon le programme sélectionné.
Jtrain	Le pluviomètre contient au moins 5 mm d'eau de pluie et communique la condition (l'état) de pluie au programmeur qui commande en ce moment l'arrosage.	L'arrosage en cours et les arro-sages suivants sont interrompus jusqu'à l'évaporation de l'eau recueillie. Les arrosages suivants, pour autant que le pluviomètre n'intervienne pas à nouveau, se dérouleront selon le programme sélectionné.
Jtrain	Avec unquèment l'utilisation du pluvio-mètre « Rain Sensor RF ». Le programmeur n'a reçu aucune information du pluviomètre RF depuis plus de 24 heures.	Voir chap. « Dépannage » page 72.

Nettoyage et entretien

Laver le filtré au début de chaque saison et le contrôle périodiquement. Pour laver le filtré (fig.7):

Fermer le robinet et desserrer la bague de serrage (1).
Sortir le filtre (2).
Rincer le filtre sous I'eau courante(3).

Après le nettoyage, remonter le tout.

fig.7

Si besoin est, nettoyer extérieurement le programmeur à l'aide d'un chiffon doux légarement imbibé d'eau ou d'un dénergent liquide spécial : suivre alors le mode d'emploi du détergent.

Ne pas utiliser d'instruments ni de détergents abrasifs ou excessivement acides.

En période hivernale et/ou d'inutilisation, il faut toujours ranger le programmeur dans un endroit sec avec une température non inférieure à 3^ et enlever les piles. Noter que les piles peuvent durer plusieurs sai

sons si I'on respecte ces recommandations.

FR Dépannage

Le tableau ci-après donne des indications précieuses pour affronter sans problème les eventuels cas de mauvais fonctionnement de votre système d'arrosage.

INCONVÉNIENT	SOLUTIONS
Le programmateur ne fonctionne pas (afficheur éteint)	Les piles sont complètement déchargées ou ne sont pas correctement en place (pour plus d'informations, voir chap. "Mise en place des piles" page 56).
	Le programmeur est en panne ou défailleant : faire appel au SAV CLABER pour la réparation en vous adressant à votre revendeur.
Le programmeur fonctionne (afficheur allumé), mais ne commande pas l'arrosage comme programme	L'alimentation en eau est coupée : rétablit l'alimentation en eau.
	Intervention du pluviomètre (pour plus d'informations, voir chap. "Utilisation avec le pluviomètre « Rain Sensor »" page 68).
	Contrôler : - l'état du filtré de la cartouche du programmeur et le netto-yer évènuclelement (pour plus d'informations, voir "Nettoyage et entretien" page 71); - le branchement correct du circuit d'arrosage.
	Problèmes au niveau de l'électrovanne intégrée dans le programmeur : faire appel au SAV CLABER pour la réparation en vous adressant à votre revendeur.
Le symbole du parapluie clignote : le programmeur ne recoit plus d'informations du pluviomètre « Rain Sensor RF » depuis plus de 24 heures	Contrôler : - que les piles du pluviomètre « Rain Sensor RF » soient charges (les piles sont à plat si le témoin du pluviomètre clignote (couleur rouge) ou est éteint); - que la communication radio puisse être éstable intégrale-ment : vérifier l'absence de tous obstacles entre le pluviomètre « Rain Sensor RF » et le programmeur et que le pluviomètre « Rain Sensor RF » se trouve dans un rayon maximum de 30 m de la position du programmeur; - que le pluviomètre « Rain Sensor RF » soit effectivement pré-sent sur son lieu d'installation.

Caracteristiques techniques

Alimentation: 2 piles alcalines AA (LR6) de 1,5 V
Durée moyenne des piles: 1 an
Degre de protection: IP 20
Température d'utilisation: 3-50 °C

Pression d'utilisation : MAX: 10/12 bar (145/174 psi) MIN: 0,2 bar (2,9 psi)

Matériaux plastiques: >ABS>PC> PBT GF20%>POM> TPE> PA66 FG30%>

Élimination (réglementation D.E.E.E.)

Le pictogramme approuse sur le produit ou l'emballage indique que le produit ne doit pas etre traite comme un dechet menager, mais doit faire I'objet d'une collecte selectives comme DEEE professionnel. L'élimination correcte de ce produit selon la directive DEEE permit d'évierer les conséquences négatives qui pouraient dérivier d'une élimination inadéquate du produit.

Pour obtenir des informations plus détaillées sur le recyclage du produit, appeler le service concerné de la collectivité locale, l'opérateur de collecte et de traitement des DEEE ou le produit ou distributeur du produit.

FR Conditions de garantie

L'appareil est garanti 3 (trois) ans a compter de la date d'achat qui devra ete certifie par la facture, le reçu ou ticket de raise de livres au moment de l'achat. La garantie est annulée de plein droit si l'appeal a subi des modifications ou adaptations sans I'accord de Claber ou a defaut de presentation d'un des justificats fiscaux susmentionnés.

Specifications le numero de série

Conditions de garantie

Claber garantit le produit contre les vices de matière ou de fabrication. Claber s'engage à réparer ou replacer gratuitement les pieces reconnues par nous déflectuees sur des apparciels utilisés dans des conditions normales et entretenus correctement et qui n' ont pas basés de modifications ou adaptations, pour une période de 3 (trois) ans à partir de la date de livreaison au client. La responsabilité de Claber est dégagée pour tous les dommages donnant d'une'utilisation impropre et incorrecte ou d'une erreur d'installation et d'utilisation du produit, ainsi que pour les produits fabriqués par des tiens éventuement utilisés en combinaison avec ses produits. La marchandise voyage aux frais et risques du propriétaire. L'assistance est assurée par les ateliers agreeés Claber. Pour toute information complémentaire sur les centres d'assistance, vous pouvez appeler Claber spa au nombre de téléphone 0434 958836 ou expédé un fax au numero 0434 957193 ou envoyer un mail à l'adresse de courrierlectronique : [e-mail]. Pour tout autre renseignement, se référier aux Conditions générales de vente.

C ∈ Déclaration CE de conformité

Claber S.p.A.

Via Pontebanna , 22 - 33080 - Fiume Veneto - Pordenone - Italietasse uss responsabilité pleine et exclusive que le produit :

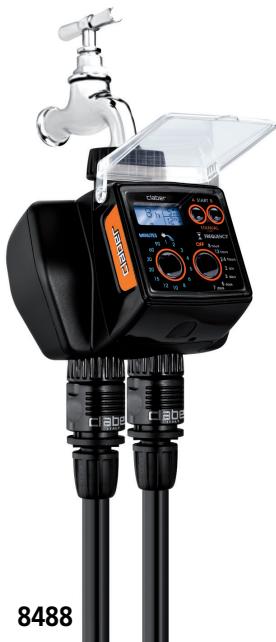

8488 - Programmateur d'arrosage à 2 sorties

est conforme aux directives européennes 2006/95/CE, 2004/108/CE, 2002/95/CE, 2002/96/CE avec référence aux normes techniques CEI EN 60730-1:2002+A2:2009; CEI EN 60730-2-7:2011; CEI EN 61000-6-1:2007; CEI EN 61000-6-3:2007; CEI EN 55014-2:1998+A1:2002; CEI EN 55014-1:2008+A1:2010; CEI EN 55022:2009; CEI EN 55024:1999+A1:2002+A2:2003

Fiume Veneto, 30/09/2011

C∈11

Le responsable

Aw. Spadotto

P
