1702REV - Déverrouillage de secours extérieur pour motorisation de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de porte compatible	Porte pleine, articulée, avec ou sans rail
Positionnement du déclenchement	Extérieur de la porte de garage
Hauteur de fixation (portes avec rail)	50 à 75 cm sous le sommet de la porte
Hauteur de fixation (portes rigides sans rail)	35 à 60 cm sous le sommet de la porte
Diamètre du trou pour serrure	19 mm
Diamètre des trous pour boulons de montage	6,5 mm
Type de boulons de montage	1/4"-20x2-1/2"
Matériau conseillé pour perçage	Bois ou métal (avec précautions)
Accessoires fournis	Clé, serrure, boulons, rondelles, écrous
Mécanisme de déverrouillage	Clé à tourner, tirage sur corde
Installation recommandée	Aligner serrure sur limite de la porte
Instructions spéciales	Pour portes métalliques, percer à travers barre de renforcement
Fonctionnement	Retirer clé et barillet, tirer corde pour ouvrir manuellement
Type de serrure	Déclenchement rapide extérieur
Compatibilité avec porte auvent	Oui, avec rail vertical et horizontal

FOIRE AUX QUESTIONS - 1702REV CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN 1702REV?

Pour réinitialiser le CHAMBERLAIN 1702REV, maintenez enfoncé le bouton de programmation pendant 10 secondes jusqu'à ce que le voyant clignote en rouge. Relâchez le bouton et le dispositif sera réinitialisé.

Pourquoi mon CHAMBERLAIN 1702REV ne s'ouvre-t-il pas?

Vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous également que les capteurs de sécurité ne sont pas obstrués par des débris. Si le problème persiste, essayez de reprogrammer la télécommande.

Comment changer les piles de la télécommande?

Pour changer les piles de la télécommande du CHAMBERLAIN 1702REV, ouvrez le compartiment à l'arrière de la télécommande et remplacez les piles par des piles 3V de type CR2032. Assurez-vous que les pôles de la pile sont orientés correctement.

Que faire si le voyant de mon CHAMBERLAIN 1702REV clignote en rouge?

Un voyant clignotant en rouge peut indiquer un problème avec les capteurs de sécurité ou une obstruction. Vérifiez que rien ne bloque les capteurs et qu'ils sont correctement alignés. Si le problème persiste, consultez le manuel pour d'autres solutions.

Comment programmer une nouvelle télécommande?

Pour programmer une nouvelle télécommande, appuyez sur le bouton de programmation sur le moteur du CHAMBERLAIN 1702REV jusqu'à ce que le voyant clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer. Le voyant clignotera à nouveau pour confirmer la programmation.

Quel type d'entretien est recommandé pour mon CHAMBERLAIN 1702REV?

Il est recommandé de vérifier régulièrement les vis et les fixations, de lubrifier les pièces mobiles avec un lubrifiant adapté et de nettoyer les capteurs pour éviter toute obstruction.

Est-ce que le CHAMBERLAIN 1702REV fonctionne avec les systèmes de maison intelligente?

Le CHAMBERLAIN 1702REV n'est pas compatible avec les systèmes de maison intelligente à moins qu'il ne soit connecté à un pont ou un adaptateur compatible. Vérifiez les spécifications de votre appareil pour plus de détails.

MODE D'EMPLOI 1702REV CHAMBERLAIN

Déverrouillage de Secours 1702REV

Lorsque you procedez à l'installation du déclenchement extérieur rapide
modèle 1702EV, reportez-vous aux types de portes illustrés dans les figures
A,B,C et D:

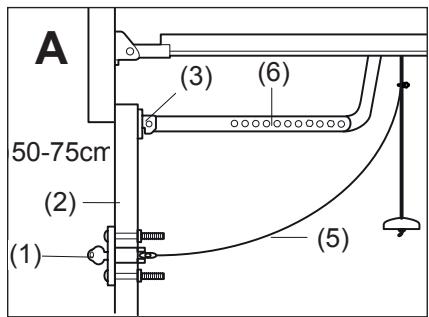

Figure A: Porte pleine avec rail horizontal uniquement

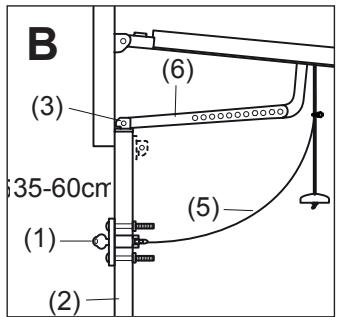

Figure B: Porte pleine sans rail

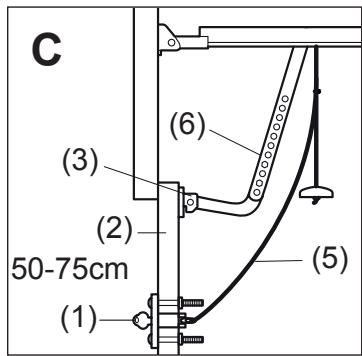

Figure C: Porte articulée avec rail incurve

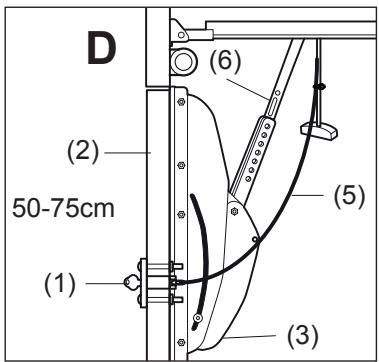

Figure D: Auvent et porte pleine avec rail vertical et hori-zontal avec "biellette Chamberlain" installee

Placez le déclenchement rapide à l'extérieur de votre porte de garage (2). Pour les portes A, B et C, centrez le déclenchement rapide (1) audessous du support de l'ouvre porte (3). Pour le porte D, placez le déclenchement rapide (1) à environ 10cm de chaque côté du centre de la porte. Pour les portes rigides sans rail (B), placez la serrure entre 35 et 60cm audessous du sommet de la porte. Pour tous les autres types de portes (A, C et D), placez la serrure entre 50 et 75cm au-dessous du sommet de la porte (référez-vous aux illustrations). Si votre porte est de construction métallique, reportez-vous aux instructions spéciales containues dans la “REMARQUE” ci-dessous.

Figure E + F- Installation du déclenchement extérieur rapide:

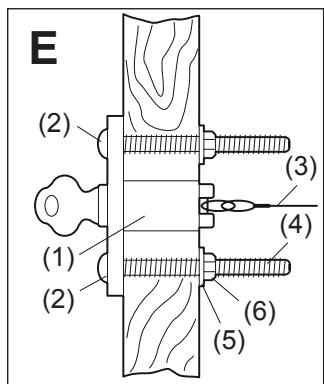

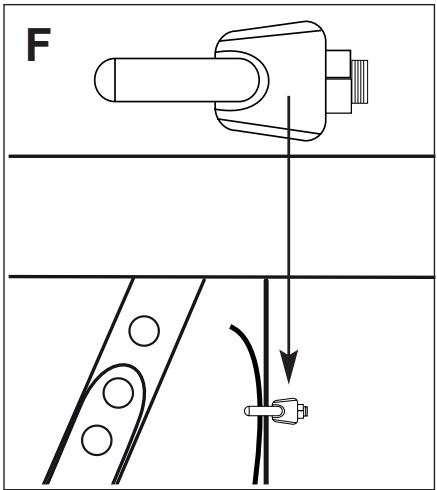

Positionné le gabarit à l'emplacement indiqué. Depuis l'extérieur de la porte, percz un trou de diamètre 19mm pour la serrure (1) et deux trou des 6,5mm de chaque côté (2) pour les boulons de montage de 1/4"-20x2-1/2" (4). Percz la porte de part en part pour chaque trou. Déployez la corde attachée à l'extrémité du barillet. Guidez la corde (3) à travers le trou de 19mm de diamètre, depuis l'extérieur de la porte. Insérez la serrure et alignez-la sur la limite de la porte. Insérez les deux boulons de montage dans les trou latéraux depuis l'extérieur de la porte. Serrez-les de l'intérieur en utilisant des rondelles de 1/4" (5) et des écrous en "X" (6). Serrez à fond. REMARQUE: Sur une porte métallique, le gabarit doit être placé de telle sorte que le percage des trou s'effectue, si possible, égardless à travers la barre de renforcement interieure de la porte.

Pour faire fonctionner le déclenchement rapide:
Introduisez la clé dans la serrure et tournez-la dans le sens des aiguilles d'une montre. Retirez la clé ET le barillet de la serrure. Tirez fermement sur la corde. Ne tirez pas sur la clé ou sur le barillet. Le chariot extérieur se dégagera du chariot interieur de telle sorte que la porte puisse être ouverte manuellement.

Chamberlain GmbH Alfred-Nobel-Strasse 4 66793 Saarwellingen Germany
