Type de produit	Platine de rue audio multi-habitations
Marque	THOMSON
Modèle	MULTI HOME 512282
Nombre de combinés supportés	Jusqu'à 2 combinés
Alimentation platine de rue	16 Vcc (fournie par les combinés connectés)
Alimentation combiné	15 V / 1 A (via adaptateur secteur fourni)
Sortie gâche électrique	12 V / 1 A
Longueur maxi câble platine-combiné	100 m
Section de câble recommandée	De 0 à 25 m : 6/10e type téléphone ; 25 à 50 m : 0,75 mm² ; 50 à 100 m : 1,5 mm²
Plage de température de fonctionnement	-10 °C à 40 °C
Type de montage	Encastré uniquement
Protection contre les infiltrations	Joint silicone d'étanchéité à prévoir entre platine et support
Réglage volume sonnerie	Oui, via bouton sur le combiné
Désactivation de la sonnerie	Oui, par bouton OFF
Témoin lumineux d'appel	Voyant bleu/rouge clignotant en continu jusqu'au décroché
Rétroéclairage porte-nom	Oui, s'illumine lors d'un appel
Nombre de boutons d'appel	2 boutons (pour 2 logements)
Entretien	Débrancher avant nettoyage ; chiffon doux légèrement humidifié ; pas de substances abrasives ou corrosives
Garantie	3 ans pièces et main d'œuvre
Service après-vente	0 892 701 369 (0,35 €/min + prix appel)

FOIRE AUX QUESTIONS - MULTI HOME 512282 THOMSON

Combien de combinés peut-on connecter à la platine MULTI HOME 512282 ?

La platine peut être connectée à 2 combinés maximum, ce qui permet d'équiper une entrée commune pour deux occupants.

Quelle est la longueur maximale de câble entre la platine et le combiné ?

La longueur maximale de câble est de 100 mètres. Au-delà, la qualité audio peut être altérée.

Comment installer la platine de rue ?

La platine doit être montée encastrée dans un pilier. Il faut réaliser un joint silicone d'étanchéité entre la platine et le support pour éviter les infiltrations d'eau. Retirer la vis à la base pour accéder aux borniers.

Faut-il une alimentation externe pour la platine de rue ?

Non, la platine est alimentée par les combinés connectés via les câbles. Une alimentation externe n'est nécessaire que si une gâche électrique de plus de 500 mA est utilisée.

Comment régler le volume de la sonnerie ?

Le volume de la sonnerie se règle en appuyant sur le bouton de réglage volume sonnerie situé sur le combiné (repère 5 sur le schéma).

Puis-je désactiver la sonnerie ?

Oui, en appuyant sur le bouton OFF (repère 8) du combiné. En cas d'appel, le voyant bleu et rouge clignote pour signaler un appel malgré la sonnerie désactivée.

Quelles sont les précautions d'installation ?

Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou de gaz toxiques. Éviter de faire passer les câbles près d'un câble 230 V. Ne pas court-circuiter les bornes sous peine de dommages irréversibles.

Comment ouvrir les porte-noms sur la platine ?

Pour ouvrir un porte-nom, il faut le faire glisser vers le bas après avoir retiré la vis de la platine. La procédure inverse permet de le refermer.

Quel type de gâche électrique peut-on utiliser ?

Une gâche 12 V / 1 A maximum avec ou sans mémoire mécanique. Si la gâche nécessite plus de 500 mA, il faut ajouter une alimentation 12 V supplémentaire.

Que faire en cas de problème d'installation ?

Contacter le service après-vente au 0 892 701 369 (service 0,35 €/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h. Un technicien pourra vous assister.

MODE D'EMPLOI MULTI HOME 512282 THOMSON

FR Platine de rue audio multi habitations

réf. 512282

• La platine de rue ne doit pas être directement exposée à la lumière du soleil ou aux intempéries. Un porche ou un lieu couvert sont préférables.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas installer en milieu explosif ou à proximité de produits volatiles ou inflammables.
• Aucun récipient d'eau ne doit être placé au-dessus de l'appareil.
• Ne pas couvrir l'appareil.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

1 - INTRODUCTION

Cette platine de rue est conçue pour être connectée avec jusqu'à 2 combinés. Elle permet ainsi d'équiper une entrée commune à 2 occupants tout en évitant les travaux fastidieux et superflus qu'occasionnerait l'installation de 2 modèles conventionnels et indépendants.

Toutes les combinaisons sont possibles, ce qui permet à l'utilisateur d'adopter une configuration qui correspond exactement à son besoin.

Seuls 2 fils sont nécessaires pour connecter un interphone audio à la platine 2 noms.

2 - COMPOSITION DU KIT

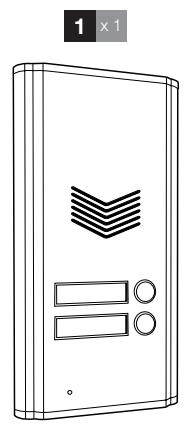

1	Platine de rue
2	Combiné
3	Plaque de fixaion

4	Vis de fixation
5	Cheville
6	Adaptateur secteur

B - DESCRIPTION DU PRODUIT

3 - PLATINE DE RUE ET COMBINÉ

1 2 3 4

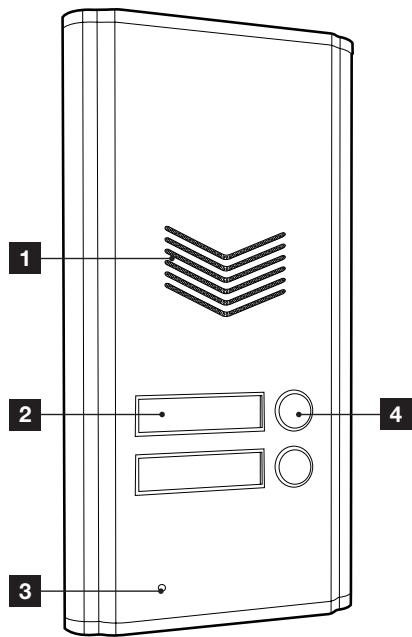

1 Haut-parleur
2 Porte-nom
3 Microphone
4 Bouton d'appel

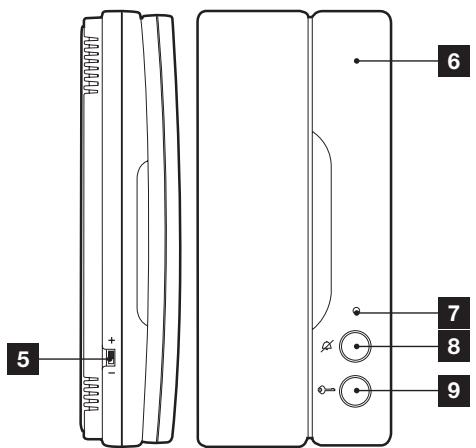

5 Réglage volume sonnerie
6 Combiné
7 Témoin d'état
8 Bouton test sonnerie

5 6 7 8 9

10 11

9	Bouton de commande gâche électrique (non founei)

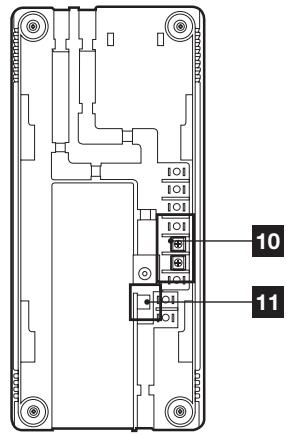

10	Bornier de connexion
11	Prise pour adaptateur secteur (fourni)

C- INSTALLATION

1 - PRECAUTIONS D'INSTALLATION

Avant d'installer votre platine de rue, il est important de vérifier les points suivants :

• Ne pas installer à proximité des produits chimiques acides, de l'ammoniaque ou d'une source d'émission de gaz toxiques.
• Afin d'éviter toute interférence ou altération du signal, il est préférable de ne pas faire passer les câbles platine de rue-gâche ou combiné platine de rue à proximité d'un câble 230V (si possible utiliser une gaine spécifique).
• Attention à ne pas court-circuiter les bornes lors de l'installation : risques de dommages irrémédiables à la mise sous tension et d'annulation de la garantie.

Attention : réalisez un joint silicone d'étanchéité entre la platine de rue et son support pour empêcher toute infiltration d'eau par l'arrière.

2 - INSTALLATION DE LA PLATINE DE RUE

La platine de rue est prévue pour un montage encastré uniquement.

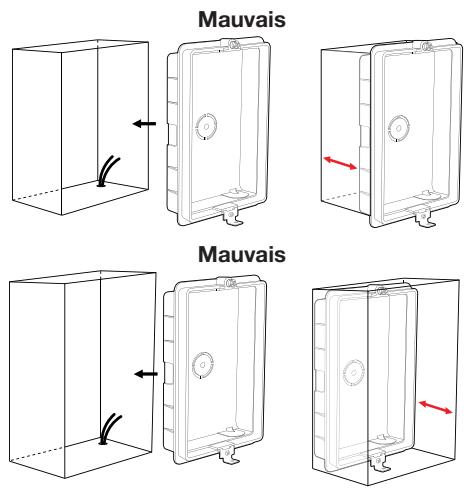

Entailler le pilier de manière à pouvoir loger la partie plastique arrière de la platine de rue.

BON

Une fois logée dans son emplacement, la platine de rue doit arriver à fleur du pilier.

Retirer la vis à la base de la platine de rue puis faire glisser l'avant de la platine de rue vers le bas pour retirer le cache plastique et accéder aux borniers de connexion :

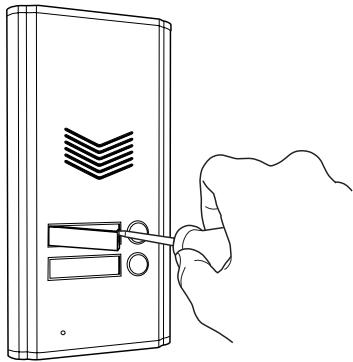

Ouverture des porte-noms

- Pour ouvrir un porte nom et pouvoir y insérer un nom, procéder de la manière suivante :

- Pour refermer, répéter la procédure en sens inverse.

3 - INSTALLATION DU COMBINÉ

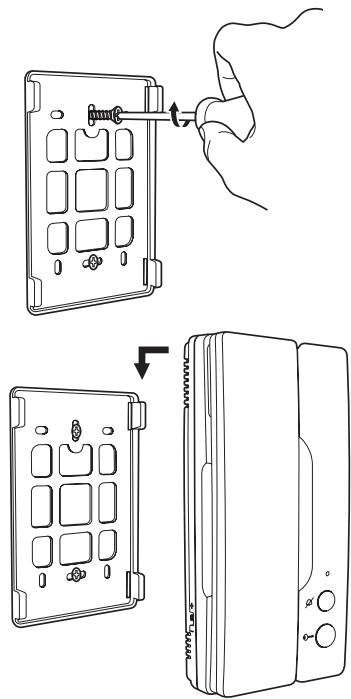

Fixez la plaque de fixation murale à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies.

Entre l'interphone et la platine de rue (100 m maximum)

- Afin de s'assurer d'une bonne qualité audio, il est conseillé de ne pas utiliser plus de 100 m de câble entre la platine de rue et le combiné. Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue). La section du câble à utiliser dépend de sa longueur :

Longueur du câble	Section à utiliser
De 0 à 25m	6/10ème type téléphone
De 25m à 50m	0,75mm2
De 50m à 100m	1,5mm2

Entre la platine de rue et une gâche électrique (option)

• Il est recommandé d'utiliser un câble d'une section de 0,75mm2 minimum.
• Utiliser une gâche 12V/1A maximum avec ou sans mémoire mécanique.
• Utiliser une alimentation 12V additionnelle lorsque la gâche requiert un courant supérieur à 500mA

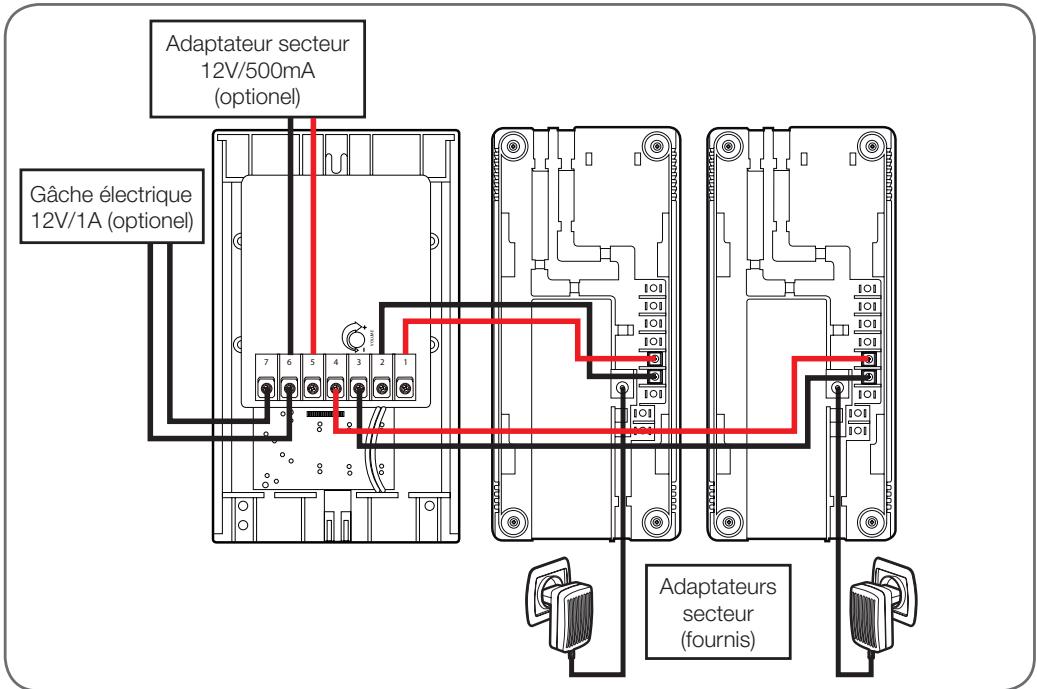

Le câblage à adopter est le suivant :

Adaptateur secteur 12V/500mA (optionel) Gâche électrique 12V/1A (optionel) Adaptateurs secteur (fournis)

Remarques :

• Respecter le sens de câblage.
• Chaque entrée peut être attribuée à un combiné audio simple 512281.
• Il est possible de ne rien câbler sur une ou plusieurs entrées. Le ou les boutons d'appel correspondants ne seront pas activés. Le reste du fonctionnement demeurera inchangé.
• La gâche électrique est également facultative.
• La platine de rue ne nécessite aucune alimentation externe sans gâche. Ce sont les combinés connectés qui lui fourniront l'énergie nécessaire à son fonctionnement.
• Avec une gâche 12V/ 1A, il conviendra de recouvrir à une alimentation supplémentaire.

D - UTILISATION

• Appuyer sur l'un des boutons d'appel pour faire sonner le combiné correspondant. Le rétroéclairage du porte-nom correspondant s'illumine pendant quelques secondes.
• Si l'interlocuteur répond, il suffit de parler face à la platine de rue à une distance de 1m maximum pour converser avec lui.
• Si personne ne répond, le rétroéclairage du porte-nom et la sonnerie se coupent au bout de quelques instants.

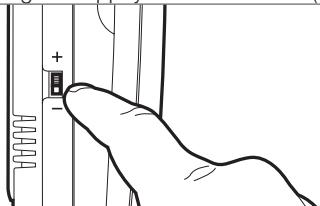

• Le volume de la sonnerie peut être réglé en appuyant sur le bouton (5) du combiné.

HUBBOA + - -

- L'appui sur le bouton de commande (9) du combiné envoie une impulsion électrique qui déverouille la porte sur laquelle la gâche électrique est montée.

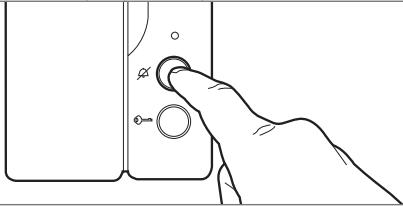

- En appuyant sur le bouton OFF de la sonnerie (8), vous pouvez désactiver la sonnerie. Lors d'un appel le voyant bleu et rouge clignote en continu jusqu'à ce que le combiné soit décroché.

Attention : Ne pas appuyer trop longtemps sur le bouton de commande de gâche pout éviter la détérioration de la platine de rue.

E - CARACTERISTIQUES TECHNIQUES

1 - CARACTÉRISTIQUES GÉNÉRALES

PLATINE DE RUE

Tension d'alimentation	16Vdc (fournie par les combinés connectés)
Sortie gâche électrique	Prévue pour piloter une gâche électrique 12V 1A
Longueur de câble maximum	100m
Plage de température	-10°C à 40°C
Type de montage	Montage encastré

COMBINÉ

Tension d'alimentation	15V/1A (fournie par les combinés connectés)
Sortie gâche électrique	Prévue pour piloter une gâche électrique 12V 1A
Longueur de câble maximum	100m
Plage de température	-10°C à 40°C

2 - GARANTIE

• Ce produit est garanti 3 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant tout cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.
• Les éléments dits consommables, tels les piles ne rentrent pas dans le cadre de la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter

devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après vente au :

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.
