PANEGA - VMC double flux SAUTER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PANEGA SAUTER au format PDF.
| Type de ventilation | Double flux |
| Caisson | Volume chauffé |
| Rendement | Haut rendement |
| Fonction principale | Ventilation et chauffage |
| Installation | Murale ou plafond |
| Matériau du caisson | Acier ou aluminium |
| Filtration de l'air | Oui, filtres intégrés |
| Débit d'air | Non précisé |
| Niveau sonore | Faible |
| Consommation électrique | Optimisée |
| Contrôle | Automatique avec régulation |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Maintenance | Facile d'accès |
| Garantie | Non précisée |
FOIRE AUX QUESTIONS - PANEGA SAUTER
Questions des utilisateurs sur PANEGA SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre VMC double flux au format PDF gratuitement ! Retrouvez votre notice PANEGA - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PANEGA de la marque SAUTER.
MODE D'EMPLOI PANEGA SAUTER
2.1 Généralités 3
2.2 Dimensions 4
2.3 Specifications techniques 4
- ACCESSORIES NON LIVRES A PREVOIR POUR UNE INSTALLATION COMPLETE 4
- INSTALLATION DE VOTRE PANEGA 5
4.1 Consels d'installation 5
4.2 Fixer la reglette de suspension et suspendre le caisson.....5
4.3 Installation du raccord condensats 6
4.4 Raccordement aéraulique & terminaux associés 7
4.4.1 Schéma de principe pour une installation en ligne......... 7
4.4.2 Schéma de principe pour une installation en pauvre.........7
4.5 Principe du By-pass 8
- RACCORDEMENT ELECTRIQUE 9
- ENTRETIEN 10
6.1 Changement des filtres 10
6.2 Réinitialisation du compteur 10
6.3 Nettoyage de I'echangeur 10
6.4 Nettoyage des mototurbines 11
- TRAITEMENT DES APPAREILS ELECTRIQUES 11
- CONDITIONS DE GARANTIE 12
1. AVERTISSEMENTS
AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS :
- Avant d'effectuer toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas être rétablie accidentellement.
- En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut etre considere comme responsable des dommages subis par les personnes ou les biens.
- La notice décrit comment installer, utiliser et entrenir correctement l'appareil. Son respect permet de garantir l'efficacité et la longévité de l'appareil.
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque de l'appareil.
- Ne pas utiliser cet apparéil pour un usage différent de celui pour lequel il est destiné.
- Àpres déballage, s'assurer qu'il n'a pas subi de dommages, sinon s'adresser à votre revendeur.
- Installed ou entreprises, l'appareil doit rester hors de portée des enfants.
- Ne pas toucher l'appareil avec une partie du corps humide ou mouillée (mains, pieds).
- Température maximum d'utilisation : de -5 °C à 40 °C.
- Ne pas exposer l'appareil directement aux intempéries et le protégger des projections d'eau.
- Le rejet de l'appareil ne doit pas se faire dans des conduits destinés à l'évacuation de fumées provenant d'appareils à combustion. Il doit se faire séparément et être relié à l'extérieur.
- Si le logement pour lequel l'appareil est destiné est équiné d'un appareil à combustion (poèle, chauffe-eau à gaz, chaudière à gaz, ...) vérifier que ce dernier est de type «étanche». Sinon, et si la réglementation le permet, il faut s'assurer qu'une entrée d'air située à proximité de l'appareil garantisse une bonne combustion.
- Voiture appareil doit être connecté à un câblage fixe.
- La température de résistance des cables à utiliser pour ces connexions doit être d'au moins 90^ .
- Les conduits horizontalaux doivent etre installés avec une legere pente inclinée vers l'extérieur pour I'ecoulement des condensats.
- Les photos sont non contractuelles.
L'installation doit répondre à la norme NF C 15-100 et aux régles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
Votre VMC double flux PANEGA caisson volume chauffé doit fonctionner 24h/24h.
2. CHARACTERISTIQUES ET COMPOSANTS
2.1 Généralités
Centrale double flux haut rendement pour maison individuelle du T2 (3 sanitaires) au T7 (7 sanitaires). 89% de rendement pour une installation en volume chauffé. Accès aux filtres directement en façade avec un voyant d'alerte lorsqu'ils sont à replacer.

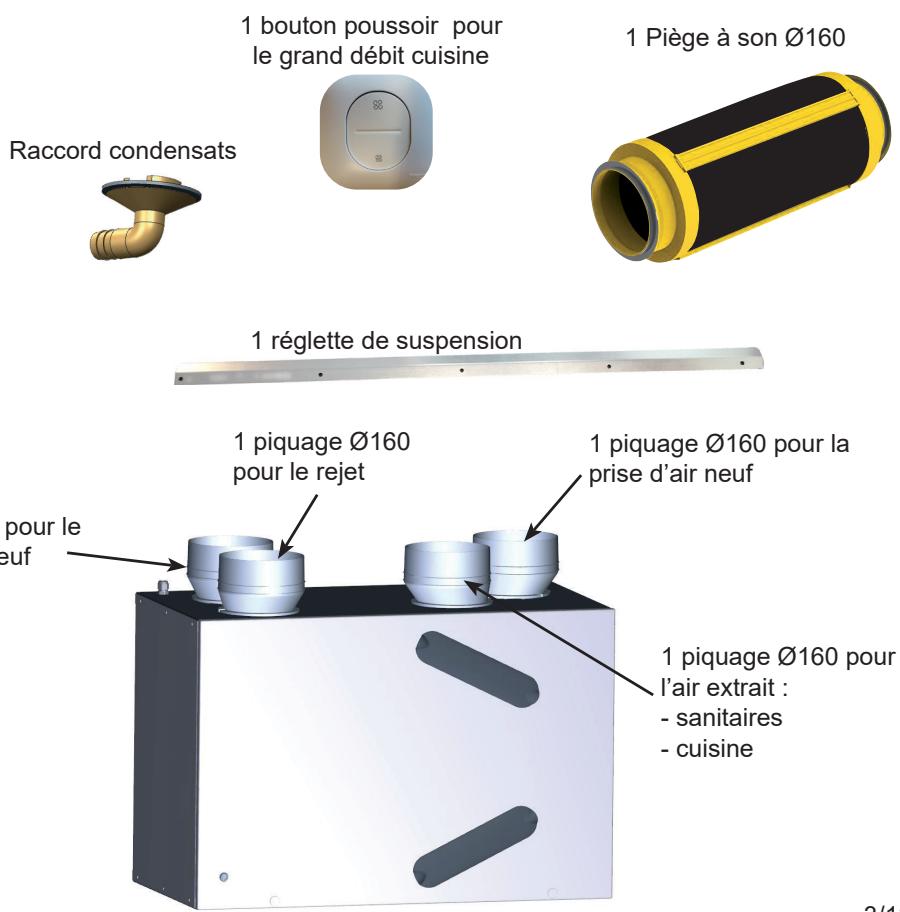

Composition de votre kit :
Monté d'usine :
4 piquages 0160 :
- 1 piquage pour la prise d'air neuf
- 1 piquage pour le rejet
- 1 piquage pour le soufflage air neuf
- 1 pique pour l'air extrait
2 litres M5
1 BY-PASS automatique
Non monté d'usine (fourni) :
- 1 bouton pouvoir pour le grand début cuisine
- 1 raccord condensats
1 reglette de suspension - 1 piège à son Ø160

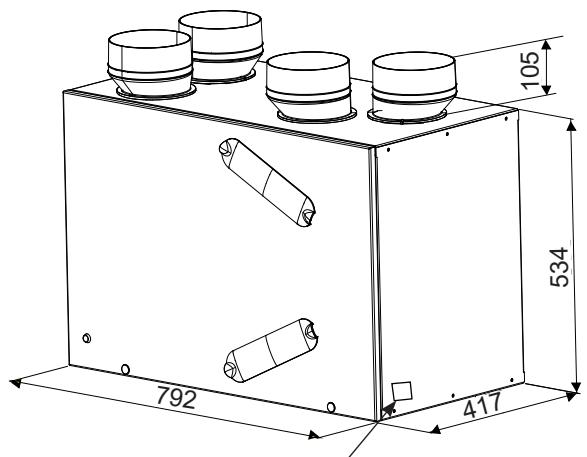

2.2. Dimensions
Les dimensions sont exprimées en mm :

Plaque signalétique
Alimentation électric : Mono ~230 V - 50 Hz
- Consommation électrique moyenne : de 28 à 87 W-Th-C
- Poids 30kg
3. ACCESSORIES NON LIVRES A PREVOIR POUR UNE INSTALLATION COMPLETE

POUR ASSURER UN BON FONCTIONNEMENT DE L'INSTALLATION DE VOTRE VMC, CELLE-CI DOIT IMPERATIVEMENT ETRE COMPOSEE DE BOUCHES D'EXTRACTION MUNIES DE REGULATEURS DE DEBIT DE TYPE AUTOREGLABLE.

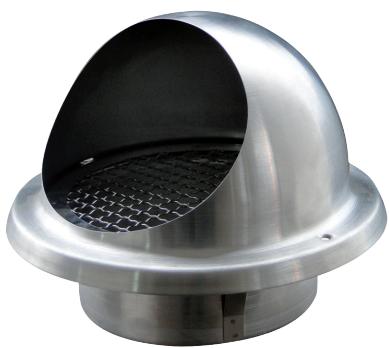

Prise d'air neuf 0160 mm

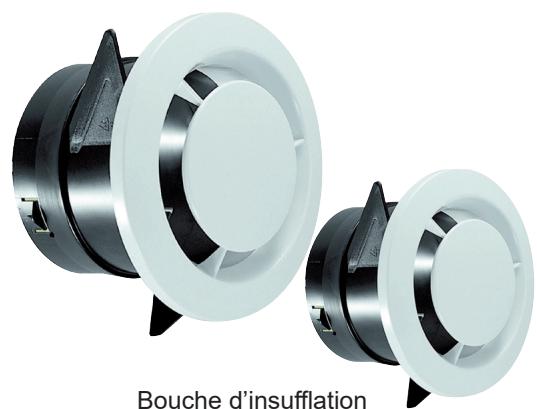

Bouche d'insufflation réglables 0 125 mm

Bouche d'extraction sanitaire 125 mm et cuisine 125 mm autorégables

Chapeau de toiture 160 mm

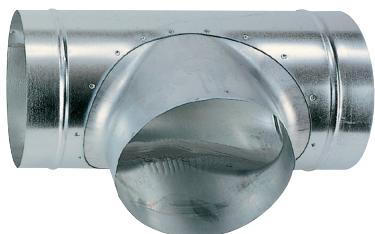

Té 125

Gaine souse isolée

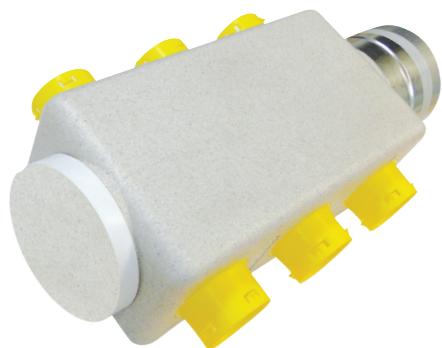

Caisson de distribution d'air neuf
4. INSTALLATION DE VOTRE PANEGA
Installation en volume habitable dans une piece technique type buanderie ou cellier.
La centrale doit être installée verticalément dans le volume habitable du logement et non dans les combles. Les réseaux doivent être installés si possible dans le volume chauffé. Si ce n'est pas le cas, ils doivent être isolés avec 50~mm de laine de verre minimum. Le non respect de ces conditions conduit à une dégradation des performances de la centrale double flux.
Eviter le montage sur une cloison contigue à une chambre.
Ne pas installer sur une cloison légere.
Pour un entretien aise, laisser libre un espace au minimum égal à la profondeur du caisson sur le devant de l'appareil.
4.1. Consels d'installation
Conduits :
Si vous n'utilise pas de conduits soudes calorifugés Ø80, Ø125 et Ø160, il est impératif d'éviter la condensation en isolant les conduits.
N'utiliser que la longueur de conduit nécessaire, éviter les coudes inutiles, ne pas écraser le conduit.
Les parties rectilignes doivent etre etirées sans etre tendues afin d'éviter les phénomènes de résonance.
RAPPEL DE PRECAUTIONS :
- 1 coude équivaut à 6 m de conduit.
- Eviter les coudes inutiles.
Tendre les parties droites.
Rejet:
Le rejet doit obligatoirement etre raccordé à l'extérieur avec un accessoire offrant peu de résistance au passage de I'air. Utiliser un chapeau de toiture 0160.
- Bouches d'extraction :
Les bouches d'extraction doivent etre placees uniquement dans les pièces techniques (cuisine, sanitaires) et distantes d'au moins 20 cm d'un obstacle (angle de mur, meuble,...).
4.2. Fixer la réglette de suspension et suspendre le caisson
Fixer la réglette au mur en s'assurant de son horizontalité.
Chaque trou de fixation du profilé de suspension devra être équipéd'une chevelle de façon à ce que la charge admissible puisse atteindre au total 120 kg.

Placement des perçages du profilé de suspension
(il est préféable de l'utiliser comme gabarit)
Les dimensions sont en mm

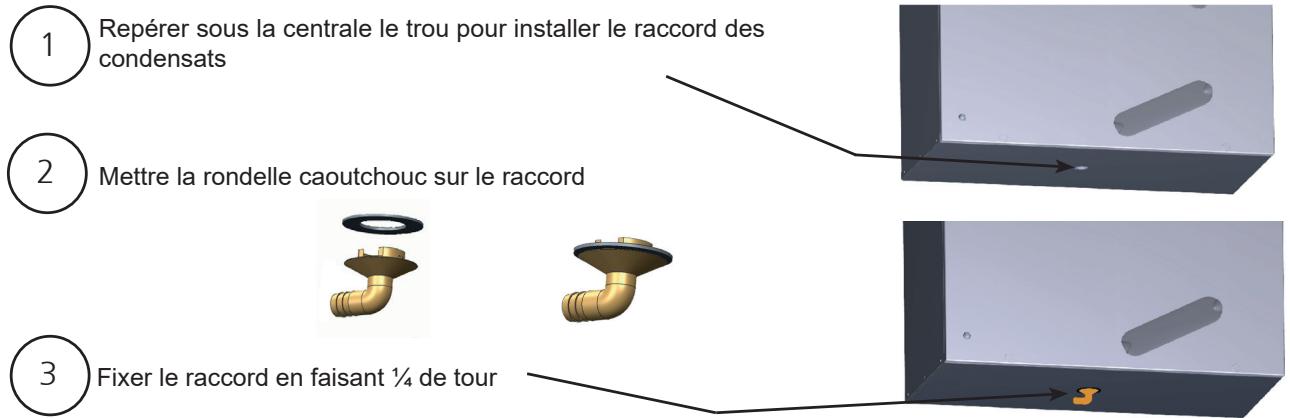

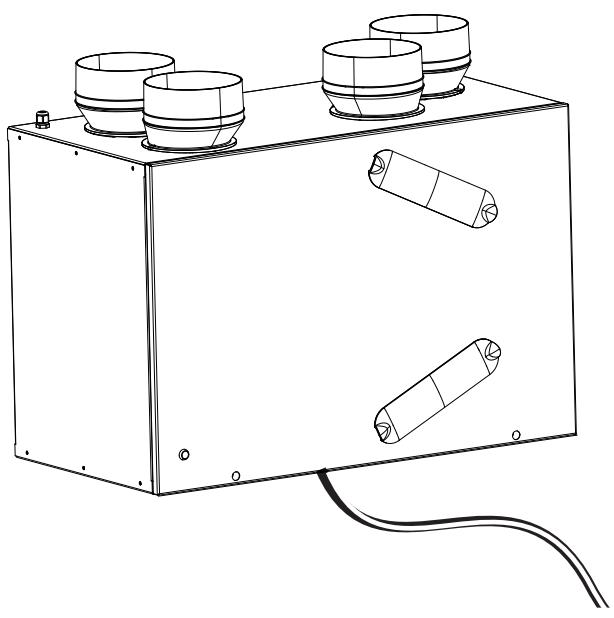

4.3. Installation du raccord condensats

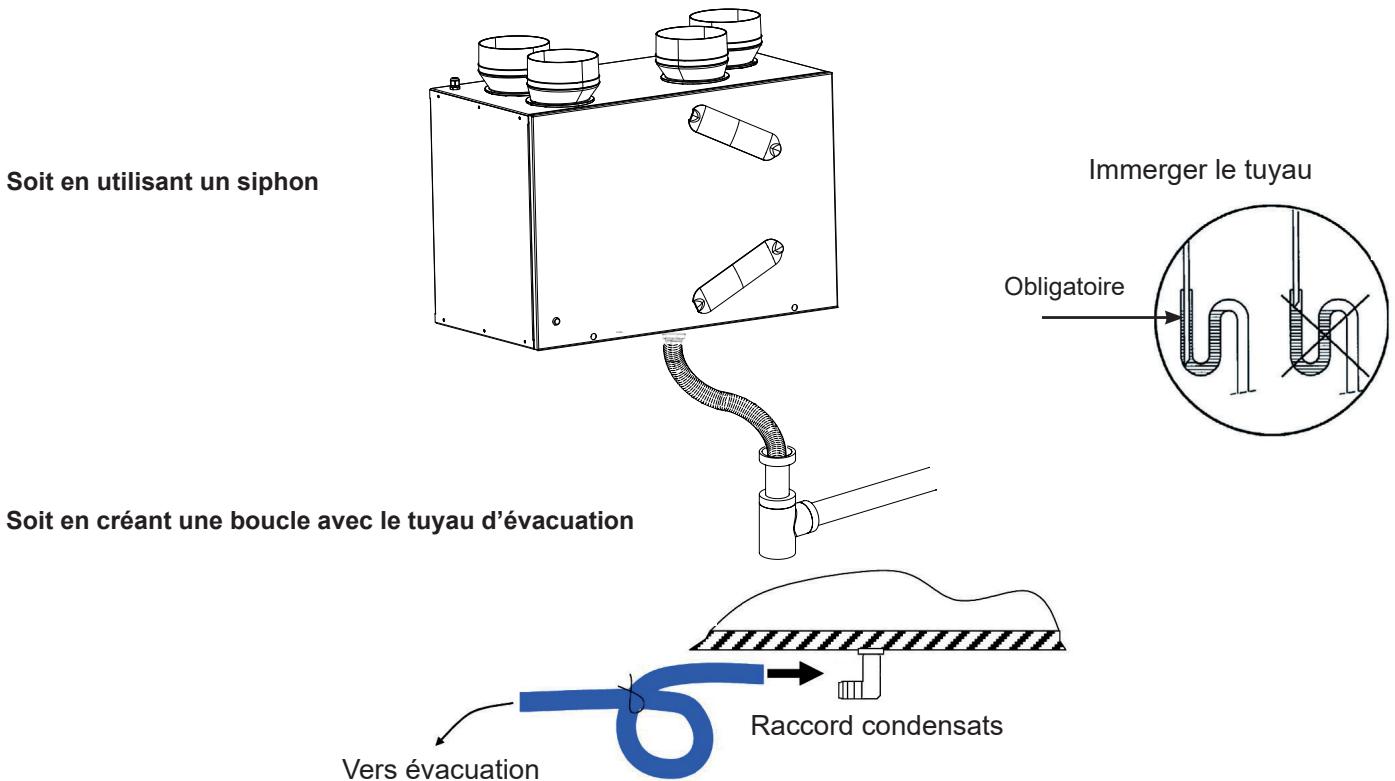

Raccorder l'écoulement des condensats au réseau des eaux usées :

Vérifier que le raccord est toujours bien en place sous le produit après l'installation de la centrale.
Vérifier l'étanchéité de l'ensemble et le bon écoulement des condensats dans le siphon.
ATTENTION : Vérifier que le tuyau d'évacuation ne remonte jamais au dessus du raccord des condensats.

Installation conforme
4.4. Raccordement aéraulique & terminaux associés
Pour ne pas creer de pertes de charges inutilles, il faut impératifement :
- éviter les coudes inutiles
ne pas écraser les conduits - limiter les longueurs de conduit

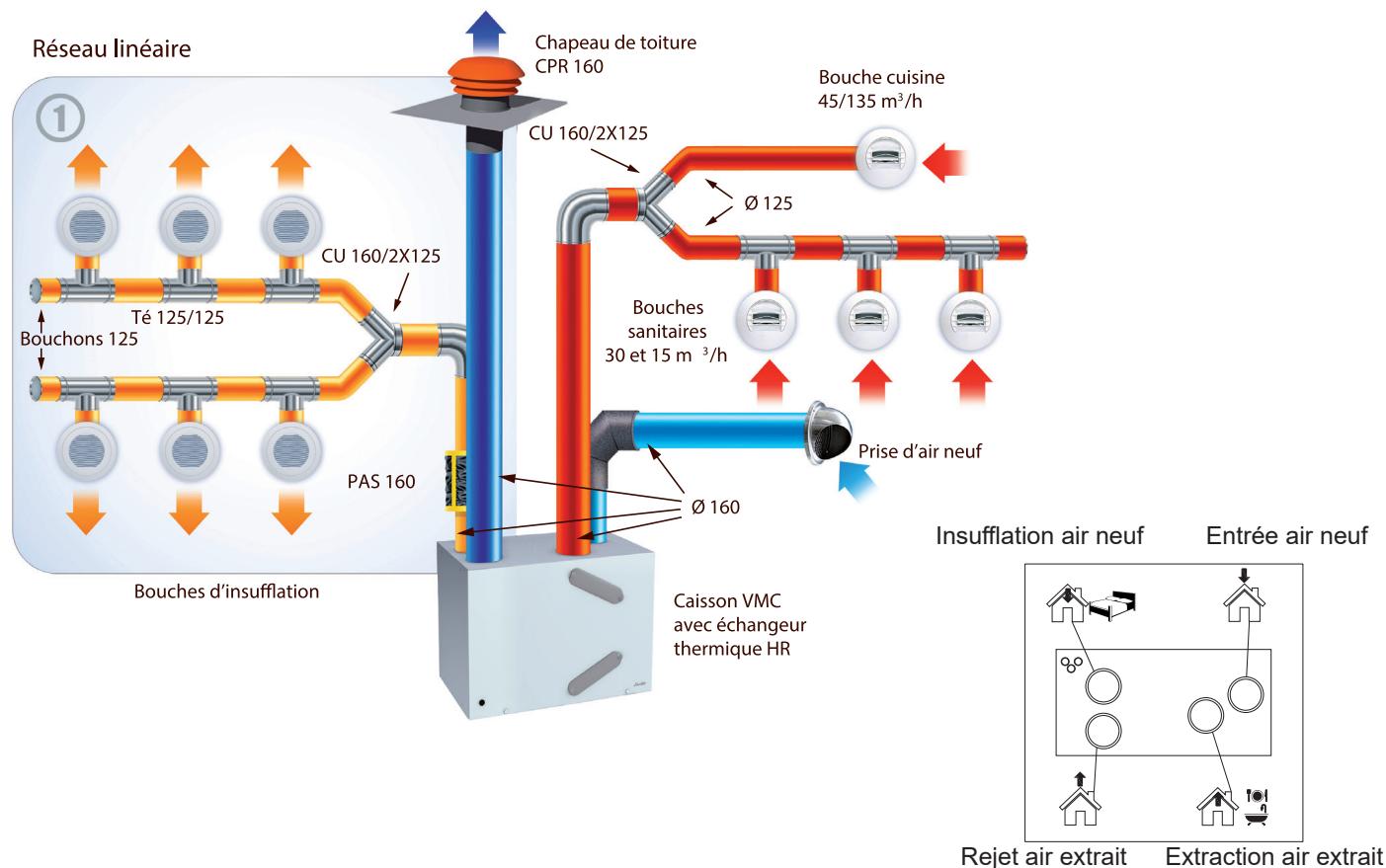

4.4.1 Schéma de principe pour une installation en ligne

4.4.2 Schéma de principe pour une installation en pieduvre
Domaine d'emploi
| Type de logement | Salle de bain | WC | Salle d'eau | Débit de base (m3/h) | Débit de pointe (m3/h) | Puisance électrique pondérée (W-Th-C) |
| T3 | 1 | 1 | 0 | 90 | 150 | 28 |
| 1 | 2 | 0 | 105 | 165 | 32 | |
| 1 | 2 | 1 | 120 | 180 | 36 | |
| 2 | 2 | 0 | 135 | 195 | 40 | |
| 2 | 2 | 1 | 150 | 210 | 47 | |
| 3 | 2 | 0 | 165 | 225 | 54 | |
| 3 | 2 | 1 | 180 | 240 | 60 | |
| 3 | 3 | 1 | 195 | 255 | 62 | |
| T4 | 1 | 1 ou 2 | 0 | 105 | 180 | 33 |
| 1 | 1 ou 2 | 1 | 120 | 195 | 36 | |
| 2 | 1 ou 2 | 0 | 135 | 210 | 41 | |
| 2 | 1 ou 2 | 1 | 150 | 225 | 47 | |
| 3 | 1 ou 2 | 0 | 165 | 240 | 55 | |
| 3 | 1 ou 2 | 1 | 180 | 255 | 61 | |
| T5 et + | 1 | 1 ou 2 | 0 | 105 | 195 | 33 |
| 1 | 1 ou 2 | 1 | 120 | 210 | 37 | |
| 2 | 1 ou 2 | 0 | 135 | 225 | 42 | |
| 2 | 1 ou 2 | 1 | 150 | 240 | 48 | |
| 3 | 1 ou 2 | 0 | 165 | 255 | 55 | |
| 3 | 1 ou 2 | 1 | 180 | 270 | 62 |
Recommendations concernant la mise en oeuvre :
Chaque piece principale doit composer une bouche de soufflage pour respecter le principe de ventilation par balayage. L'équilibrage du réseau sera réalisé par dimensionnement.
Le couplage du groupe de ventilation avec un puits canadien nécessite au préalable une étude de dimensionnement.
Configurations des bouches sanitaires
| Nombre de pièces principales du logement (Nb chambres +SEDJours) | Sanitaires (en m3/h) | |||
| SdB 1 | SdB 2 | WC 1 | WC 2 | |
| 3 | 30 | 15 | ||
| 30 | 15 | 15 | ||
| 30 | 30 | 15 | ||
| 4 et plus | 30 | 30 | ||
| 30 | 15 | 15 | ||
| 30 | 30 | 30 | ||
| 30 | 30 | 15 | 15 | |

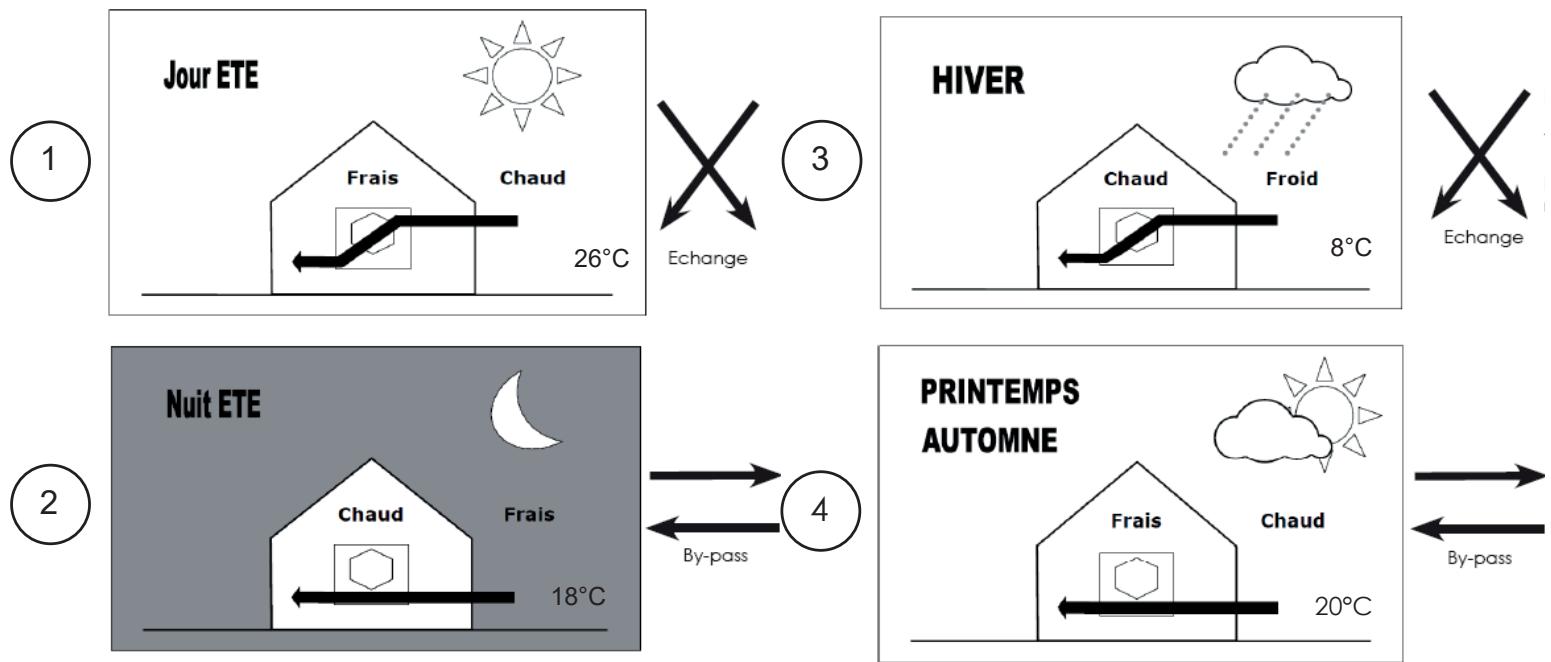

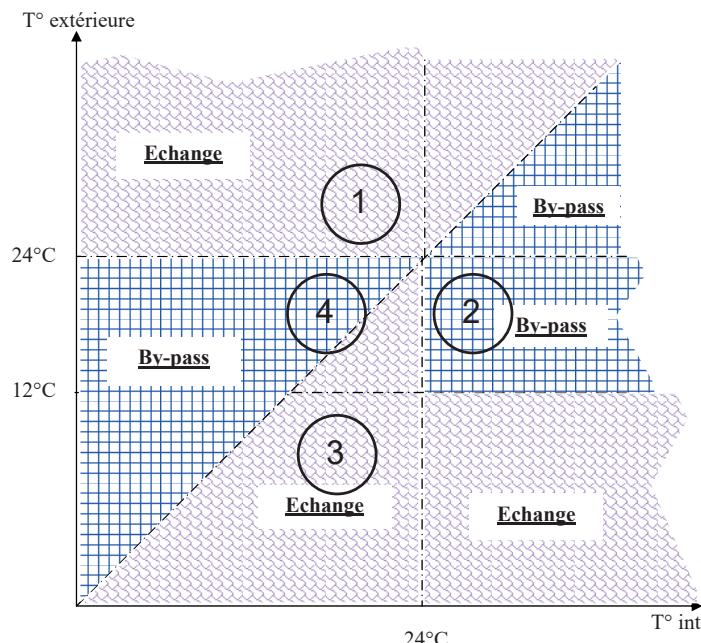

4.5. Principé du By-pass

1 Rafraîchir l'air extérieur : L'air neuf se refroidit au contact de l'air extrait.
Bénéficier de l'air frais extérieur : Lorsque la température extérieure passée en dessous de 24^ , l'air neuf évite l'échangeur et pénétre naturellement rafraîchi.
3 Rechauffer l'air froid extérieur: L'air neuf se rechauffe au contact de l'air extrait.
4 Beneficier de l'air chaud extérieur : L'air neuf evite I'échangeur.

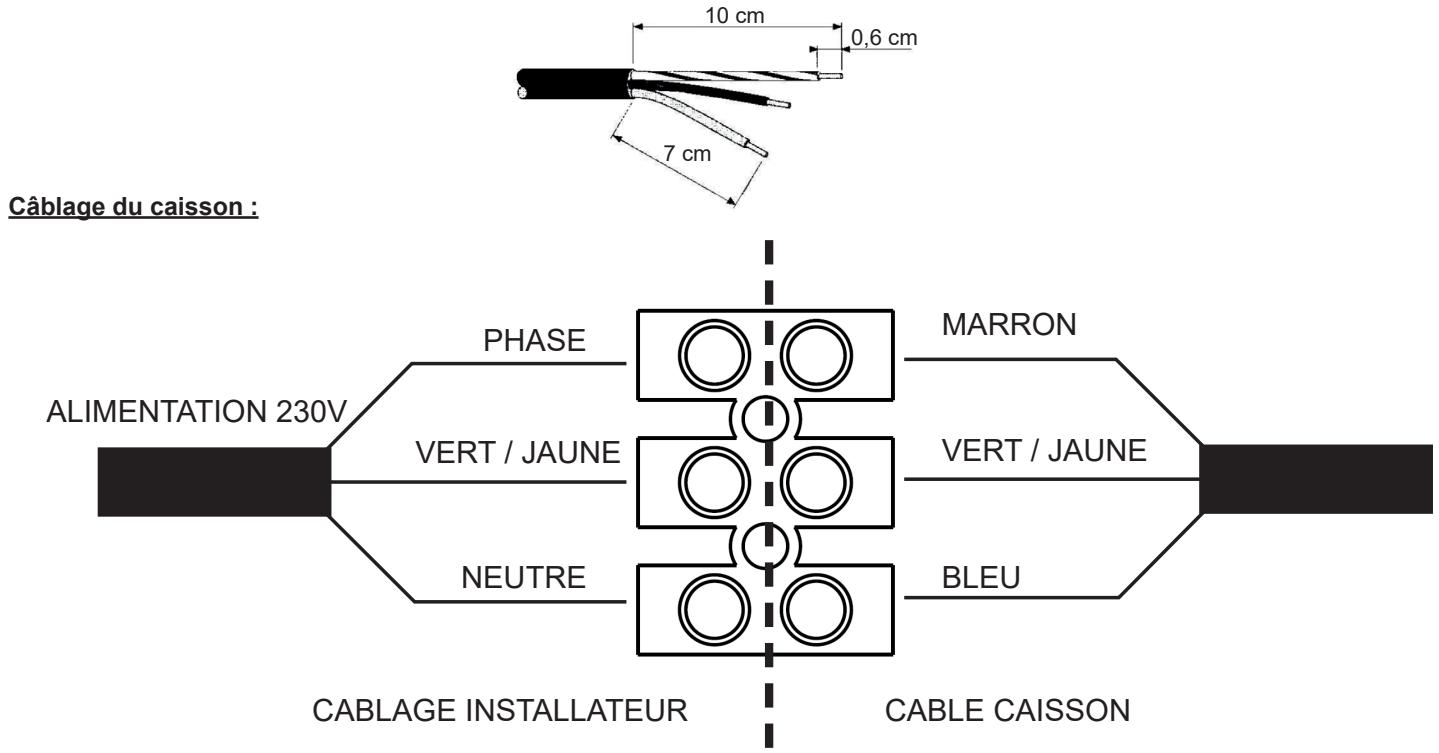

5. RACCORDEMENT ELECTRIQUE

AVANT TOUTE OPERATION, DECONNECTER L'APPAREIL DU RESEAU ET S'ASSURER QUE L'ALIMENTATION NE POT PAS ÉTRE RETABLIE ACCIDENTELLEMENT.
L'installation doit répondre à la norme NF C 15-100 et aux régles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
Brancher l'appareil seulement si la tension et la fréquence correspondant à celles indiquées sur la plaque firme.
Prévoir une protection assurant une coupure complète (catégorie de surtension 3) par disjoncteur de 2A sur la phase (protection unipolaire) en amont de votre installation.
Alimentation avec du cable rigide double isolation 1.5mm^2 à 2.5mm^2 (son diamètre devra etre de 8 mm +/- 1 mm) ou des fils de 1.5 mm^2 à 2.5mm^2 sous gaine annelée diametre extérieur: 20~mm et maintenu par un systeme anti-arrachement conforme a la norme NF C 15-100 et aux regles de l'art. Placer un collier a 25mm maxi du connecteur sur les cables d'alimentation.
Denuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'enter en contact avec d'autres fils ou des parties métalliques. Le fil de terre (vert jaune) devra être plus long que les autres conducteurs (env. 3 cm). Les fils ne devront pas être serrés sur l'isolant. (voir schéma ci-dessous). La gaine du cable doit être présente jusqu'àu bornier pour éviter tout risque de chocs électriques.

6. ENTRETIEN

AVANT TOUTE OPERATION, DECONNECTER L'APPAREIL DU RESEAU ET S'ASSURER QUE L'ALIMENTATION NE POT PAS ÉTRE RETABLIE ACCIDENTELLEMENT.

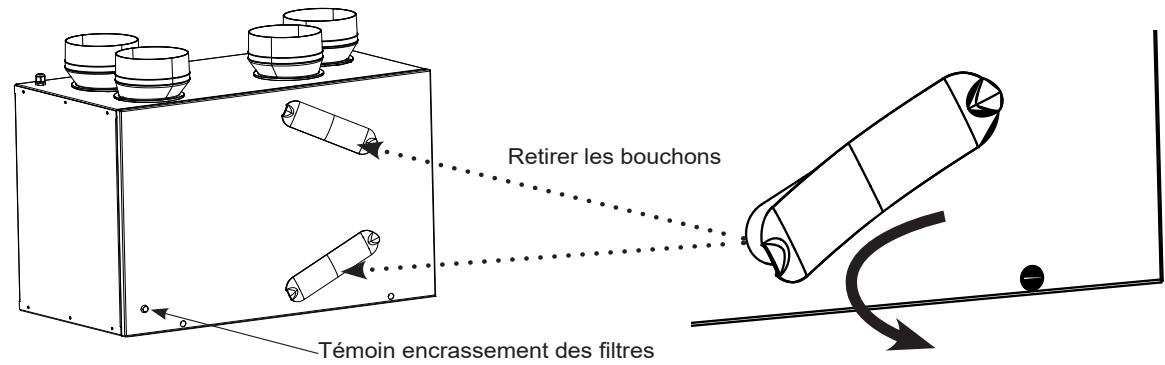

6.1. Changement des filtres
En fonctionnement normal de la centrale, au bout de 12 mois la LED en façade s'allume pour indiquer le besoin de replacer les filtres. Pour remettre à zéro le compteur et éteindre la LED voir schéma 6.2.

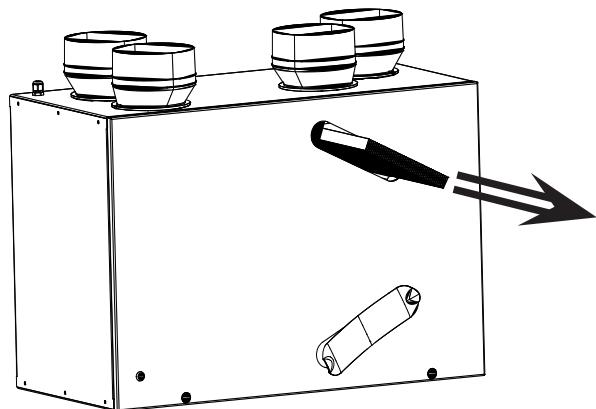

Retirer les filtres

6.2. Réinitialisation du compteur

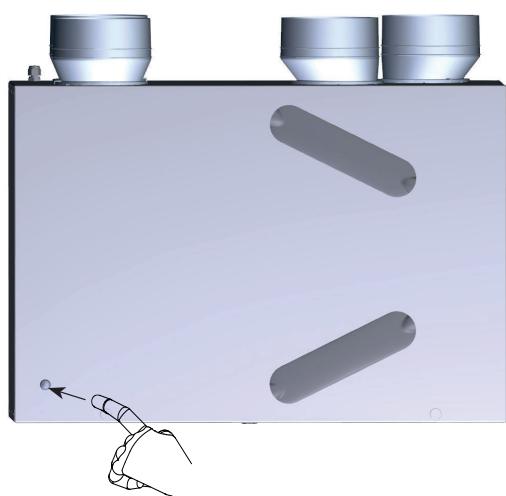

Maintenir le bouton pouvoir 5 secondes pour réinitialiser le compteur.

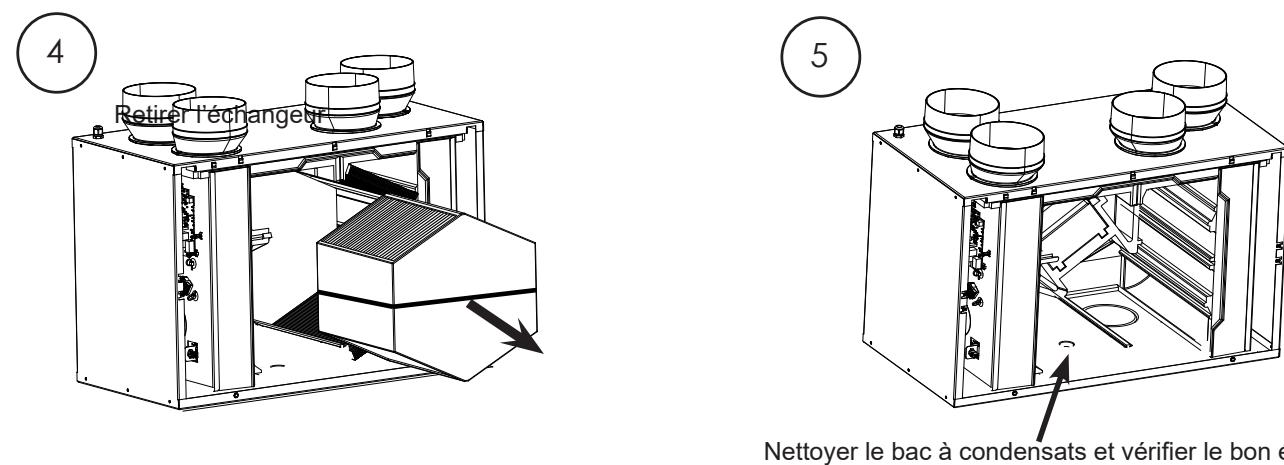

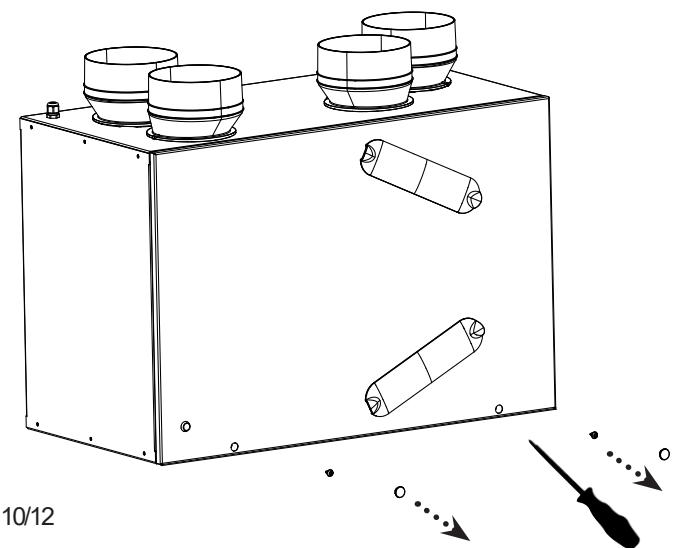

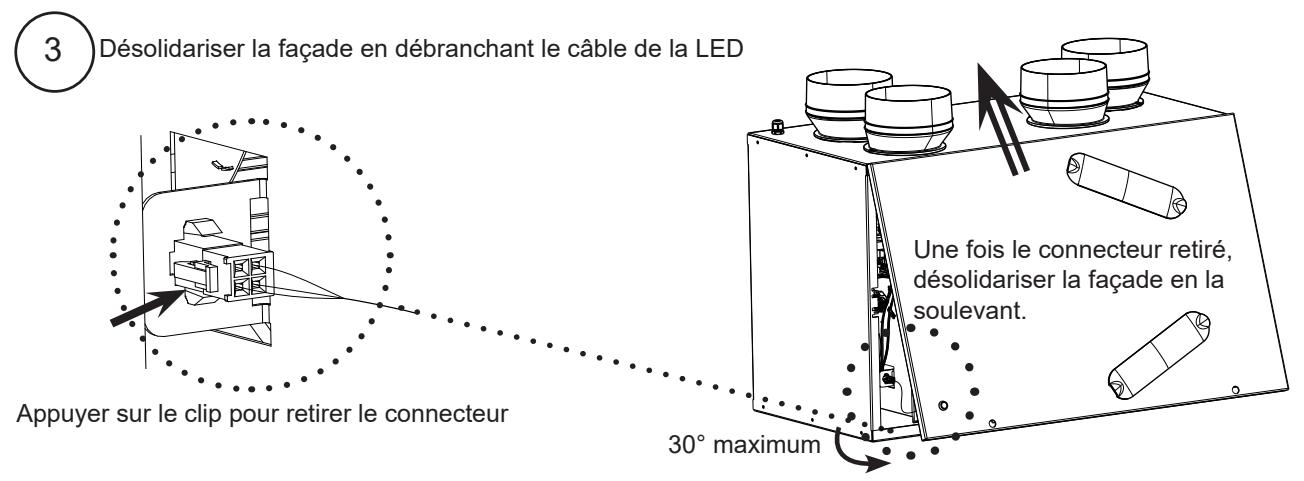

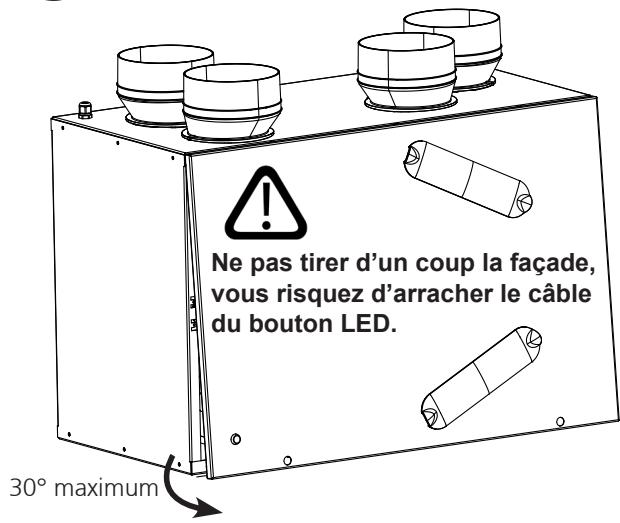

6.3. Nettoyage de I'échangeur
1 fois par an soit l'échangeur pour le dépoussiérer. NE PAS UTILISER DE LIQUIDE QUEL QU'IL SOIT, NI EAU NI DETERGENT. Pour avoir accès à l'échangeur veuillez vous reporter au schéma ci-dessous.
Nettoyer le bac à condensats et vérifier que l'évacuation n'est pas bouchée.

1 Retirer les vis de fixation

2 Retirer la façade

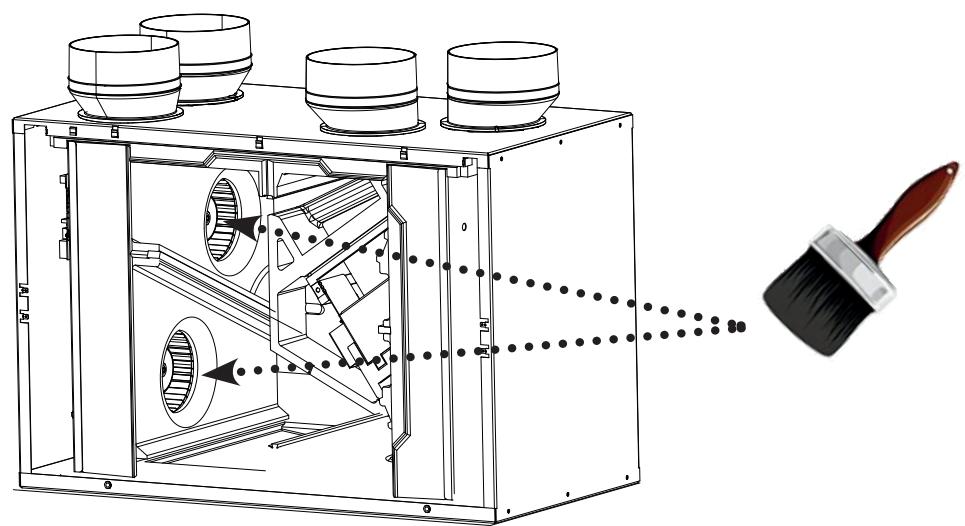

6.4. Nettoyage des mototurbines
1 fais par an nettoyer les mototurbines avec un pinceau sec.
Pour avoir accès aux moteurs veuillez vous reporter au chapitre 6.3 page 10.

7. TRAITEMENT DES APPAREILS ELECTRIQUES OU ELECTRONIQUES EN FIN DE VIE
(applicable dans les pays de l'union européen et les autres pays disposant de systèmes de collecte sélective). Les apparêils munis de ce symbole ne doivent pas été mis avec les ordures menagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrites locaux.


Cet apparéil
et ses accessoires
se recyclant

Points de collecte sur www.quefiedreamedeschets.fr. Privilégiez la réparation ou le don de cette apparée
- La durée de garantie est à compter de la date d'installation et ne saurait excéder 36 mois à partir de la date de fabrication en l'absence de justificatif.
- Sauter assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les dispositions des prsentes conditions de garantie ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.
- Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.

GARANTIE PLUS


lechoix 100% tranquillitéà partir de 45€
Avec Garantie+,yousbenefeciez:
- d'une extension de garantie de 3 ans
-
de services premium incluant :
-
en cas de besoin : un dépannage à domicile, pieces et main-d'oeuvre incluses
- des conseils personalisés,
- des rappels d'entretien
ENREGISTREZ VOS PRODUITS
sur www.mon-sauter.com
et tentez de gagner 3 ans de garantie supplémentaire pour tous vos apparèils.

0977424242
Service gratuite + prix appel
Avant d'appeler SAUTER Service, munissez-vous des informations suivantes indiquées sur la plaque signalétique située sur le côte de l'appareil.
*du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com
Code article :
N° de série :
Date d'achat:
Cachet du revendeur

N° Notice: U0736646 C
