Marque	ROTHENBERGER
Modèle	HOT PEN PIEZO - 036060
Type de produit	Fer à souder à gaz
Catégorie	Fer à souder
Dimensions (L x l x h)	Environ 20 x 3 x 3 cm
Poids	Environ 150 g (sans gaz)
Alimentation	Gaz butane ou mélange butane-propane
Type de gaz recommandé	ROFILL Super 100
Température de flamme (chalumeau)	1 300 °C
Température air chaud	600 °C
Température fer à souder	450 °C
Fonctions principales	Brasage tendre, air chaud, chalumeau
Allumage	Piézoélectrique
Marche continue	Oui, avec commutateur
Embouts fournis	Fer à souder, embout air chaud, chalumeau, déflecteur
Capuchon de protection	Oui
Support de sécurité	Intégré dans la poignée
Entretien et nettoyage	Nettoyer avec éponge fournie, remplir gaz uniquement après refroidissement
Pièces détachées	Embouts, pannes, déflecteur, capuchon
Réparabilité	Pièces de rechange disponibles auprès du fabricant
Sécurité	Protection oculaire obligatoire, tenue hors de portée des enfants, ne pas percer le réservoir
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en centre de recyclage

FOIRE AUX QUESTIONS - HOT PEN PIEZO - 036060 ROTHENBERGER

Comment remplir le réservoir de gaz ?

Éteignez l'appareil et laissez-le refroidir complètement. Orientez le brûleur vers le bas et appliquez la buse du réservoir de butane sur la vanne de remplissage. Remplissez jusqu'à ce que le gaz commence à s'échapper. Attendez quelques minutes avant le premier allumage.

Quel type de gaz utiliser ?

Utilisez du butane ou un mélange butane-propane. La cartouche recommandée est ROFILL Super 100.

Comment allumer la flamme ?

Maintenez l'interrupteur de sécurité enfoncé et tirez sur l'allumeur piézoélectrique. Pour la marche continue, poussez le commutateur en position CONTINUOUS.

Comment régler la température ?

Utilisez le régulateur de flamme situé sur l'appareil. Tournez-le pour ajuster la taille de la flamme et donc la température.

Puis-je utiliser l'appareil comme pistolet à air chaud ?

Oui, vissez la panne du fer à souder sur l'embout à air chaud fourni. Vous pouvez également ajouter le déflecteur d'air chaud si nécessaire.

Comment changer les embouts ?

Laissez l'appareil refroidir complètement. Pour le chalumeau, desserrez l'écrou moleté, retirez l'embout et revissez le nouvel embout. Ne touchez jamais les embouts chauds.

Quelles sont les précautions de sécurité importantes ?

Portez une protection oculaire. N'allumez jamais près du visage ou de matières inflammables. Ne pas diriger la flamme vers des personnes. Utilisez le capuchon de protection lors des pauses.

Comment stocker l'appareil en toute sécurité ?

Utilisez le support intégré dans la poignée. Après utilisation, éteignez la flamme et laissez refroidir. Placez le capuchon de protection sur l'embout avant de ranger.

Que faire si je sens une fuite de gaz ?

N'utilisez pas l'appareil. Contactez le vendeur ou le fabricant immédiatement. Ne percez jamais le réservoir et ne l'exposez pas au feu.

Comment entretenir l'appareil ?

Nettoyez les embouts avec l'éponge fournie après refroidissement. Remplissez le gaz dans un endroit bien aéré, sans flamme. Vérifiez régulièrement l'absence de dommages.

MODE D'EMPLOI HOT PEN PIEZO - 036060 ROTHENBERGER

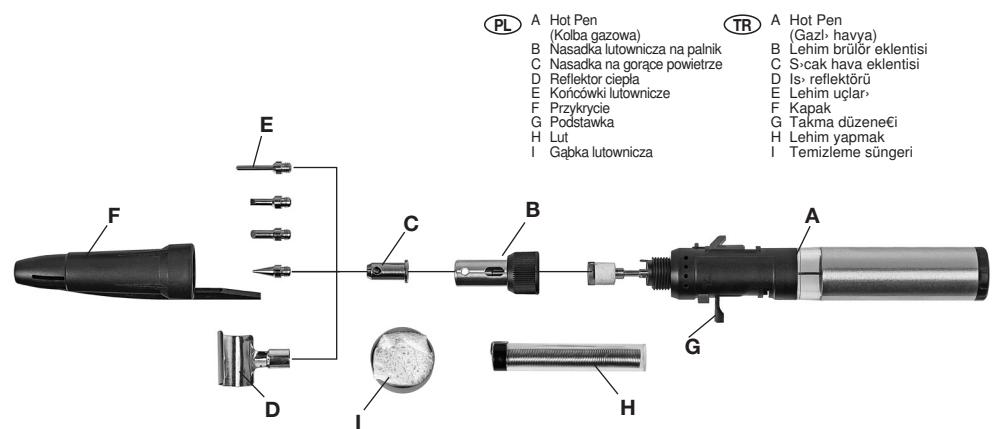

FR A Hot Pen (Fer a brasser gaz) B Emboute chalu- meau a braser C Embout air chaud D Rereflecteur de chaleur E Pannes de brasage F Capot G Stator H Metal d'apport I Eponge de nettoyage

A Hot Pen (Kaasujuotin) LV A Hot Pen (Gazes lodamurs) B Juotinpolttenim suulake B Gazes degla uzaeg K Kuumailmasuake C Karstga isaig uzaeg D Kuumuendenhejastin D Siltuma reflektors E Juottokarke E Lodamura gals F Kate F Uzmava G Teline G Stativs H Juoti H Lodierice I Puhdistusieni(metallenin) I Svamme tiri-sana

A Hot Pen (Tazobye na?]nHnK) B Hacadka Ha rAzobyko ropen C Hacadka para nOaAnu rope Bo3dyxa D TennooTrpKaTeB E Kana na?hBiNka F KpbIka G Iodctabka H PnInoi I Chitraqa neHa

BG A Hot Pen (Tazao nojannik) B Hacrakba nojra ropekna C Hacrakba 3a ropeur b3dxy D Optrakaten na ropeuMHATA E Yoikka F Kanak G Croika H Pinoi I Tb6a 3a nochCTBahe

G A Hot Pen (Kolaiptipia aepioi) LT A Hot Pen (Dujinis lituoklis) E Ecaptnja kauto aepa B Duji degiklo antiga D Avaklaatpac thepoumtac Karsto or agalantis E Mutec aukykAanoc K F Kakuuaq F Bao J YAIko aykuAkkn G Stovas I Σouyyapia kaepiaou I Valmyo kempine

Cz A Hot Pen (Plynova pajekka) B Nastavec pajecho hofaku C Horkovdzusn yastavec D Tepelny deflektor E Hajce froty F Kryt G Stojan H Pajka I Cistici houba

HR A Hot Pen (Plinlska lemilica) B Plamenik s nastavkor C Nastavak zaru cra Z D Toplinski reflektor E Vrhovi lemilice F Poklopac G Stalak H Lem I Spužvica za cisćenje

NO A Hot Pen (Gassolderbrander) B Opzelstk soloderbrak C Heteluchopzelstk D Hittereflector E Solederpunt F Afdekking G Staander H Solder Reinigungsspons

DK A Hot Pen (Gasloddekolbe) B Loddebrændertilbehorsdel C Varmluftilbehorsdel D Varmereffaktor E Loddespids F Aldaekning G Stander H Loddetin I Rengeringsvamp

NL A Hot Pen (Gassloddebolt) B Tilslutting av loddebolt C Varmluft-tilslutting D Varmereflektor E Loddespiss F Deksel G Stativ H Lodding I Rengjiringsvamp

S AI Hot Pen (Plinski spajkalnik) B Nastavek gorilnika za spajkanje C Nastavek za vroci zra D Reflektor vorce E Spajkalne konice F Pokrov G Stojalo H Spajka I Goba za cischenje

Sicherheitshinweise

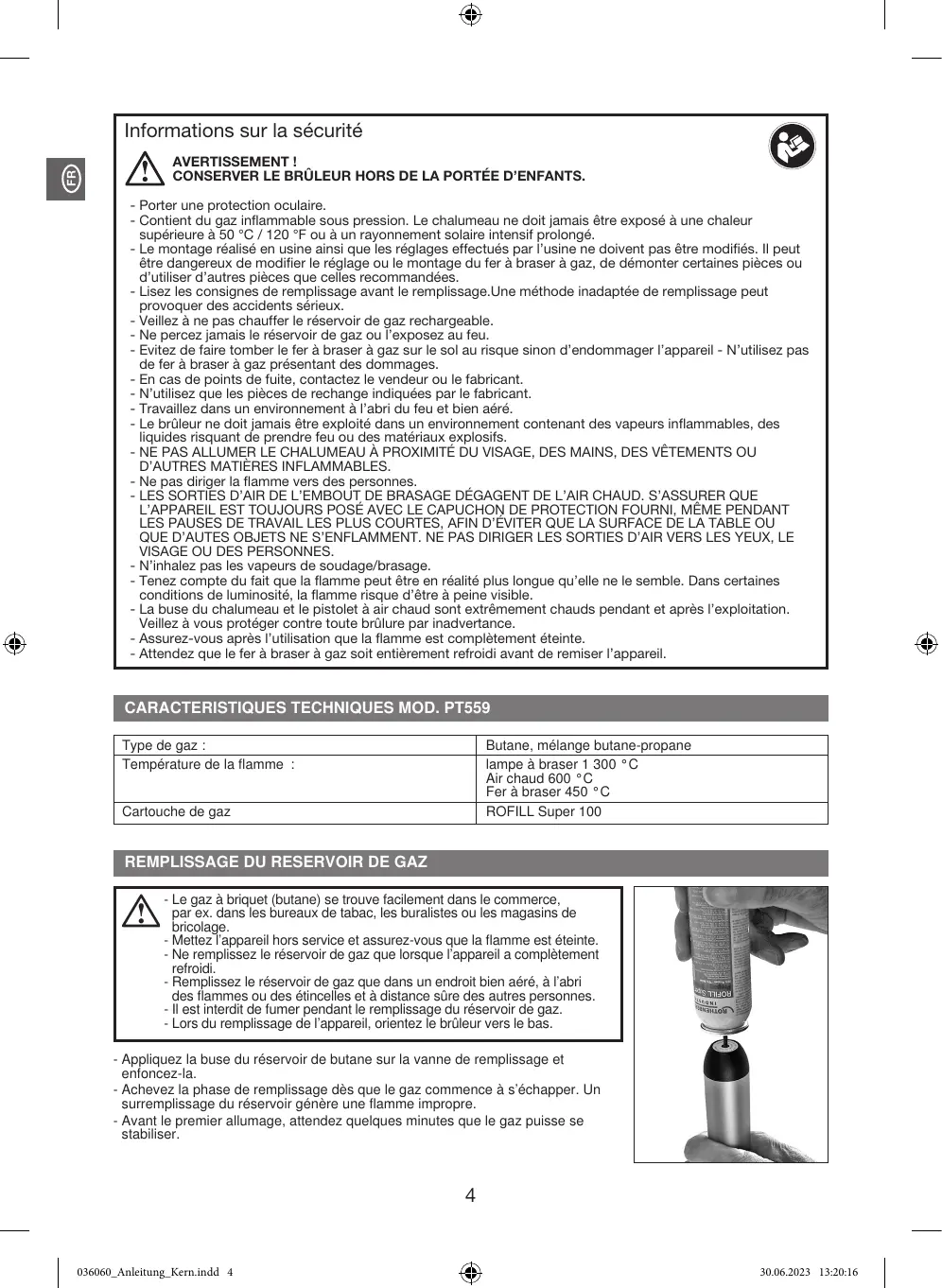

Informations sur la sécurité

AVERTISSEMENT! CONSERVER LE BRULEUR HORS DE LA PORTÉE D'ENFANTS.

• Porter une protection oculaire.
• Contient du gaz inflammable sous pression. Le chalumeau ne doit jamais être exposé à une chaleur supérieure à 50^ / 120^ ou à un rayonnement solaire intensif prolongé.
• Le montage réalisé en usine ainsi que les réglages effectuels par l'usine ne doivent pas être modifiées. Il peut être dangereux de modifier le réglage ou le montage du fer à braser à gaz, de démonter certaines pieces ou d'utiliser autres pieces que celles recommendées.
• Lisez les consignes de replissage avant le replissage. Une méthode inadaptée de replissage peut provoquer des accidents sérieux.
• Veillez à ne pas chauffer le réservoir de gaz rechargeable.
• NePERCEZ jamais le réservoir de gaz ou l'exposez au feu.
• Evitez de faire tomber le fer à braser à gaz sur le sol au risque sinon d'endommager l'appareil - N'utilise pas de fer à braser à gaz représentant des dommages.
• En cas de points de fuite, contactez le vendeur ou le fabricant.
• N'utilisez que les pieces de rechange indiquées par le fabricant.
• Travailliez dans un environnement à l'abri du feu et bien aéré.
• Le brûleur ne doit jamais être exploité dans un environnement contenant des vapeurs inflammables, des liquides risquant de prendre feu ou des materiaux explosives.
• NE PAS ALLUMER LE CHALUMEAU À PROXIMATE DU VISAGE, DES MAINS, DES VÉTÊMENTS OU D'AUTRES MATIÈRES INFLAMMABLES.
• Ne pas diriger la flamme vers des personnes.
• LES SORTIES D'AIR DE L'EMBOUT DE BRASAGE DÉGAGENT DE L'AIR CHAUD. S'ASSURER QUE L'APPAREIL EST TOUJOURS POSÉ AVEC LE CAPUCHON DE PROTECTION FOURNI, MÉME PENDANT LES PAUSES DES TRAVAIL LES PLUS COURTES, AFIN D'ÉVITER QUE LA SURFACE DE LA TABLE OU QUE D'AUTES OBJECTS NE S'ENFLAMMENT. NE PAS DIRIGER LES SORTIES D'AIR VERS LES YEUX, LE VISAGE OU DES PERSONNES.
• N'inhalez pas les vapeurs de soudage/brasage.
• Tenez compte du fait que la flâme peut être en réalité plus longue qu'elle ne le semble. Dans certaines conditions de luminosité, la flâme risque d'être à peine visible.
• La buse du chalumeau et le pistolé à air chaud sont extrémement chauds pendant et après l'exploitation. Veilze à vous protégérer contre toute brûlle par inadvertance.
• Assurez-vous après l'utilisation que la flamme est complètement éteinte.
• Attendez que le fer à braser à gaz soit entièrement refroidi avant de remisser l'appareil.

CHARACTERISTIQUES TECHNIQUES MOD. PT559

Type de gaz :	Butane, mLange butane-propane
Température de la flamme :	lampe à braser 1 300 °CAir chaud 600 °CFer à braser 450 °C
Cartouche de gaz	ROFILL Super 100

REMLISSAGE DU RESERVOIR DE GAZ

• Le gaz à briquet (butane) se trouve facilement dans le commerce, par ex. dans les bureaux de tabac, les buralistes ou les magasins de bricolage.

• Mettez l'appareil hors service et assurez-vous que la flamme est eteinte.

• Ne replisssez le réserveir de gaz que lorsque I'appareil a complètement refroidi.
• Remplissez le réserveur gaz que dans un endroit bien aere, à l'abri des flammes ou des étincelles et à distance sure des autres personnes.
• II est interdit de fumer pendant le replissage du réservoir de gaz.

• Lors du replissage de l'appareil, orientez le brûleur vers le bas.

• Appliquez la buse du réservoir de butane sur la vanne de remplissage et enforcez-la.

• Achevez la phase de replissage dés que le gaz commence à s'échapper. Un surreplissage du réservoir générale une flamme impropre.
• Avant le premier allumage, attendez quelques minutes que le gaz puisse se stabiliser.

UTILISATION CONFORME

Ce kit de fer à braser à gaz est adapté pour le brasage tendre des cables électriques et des circuits imprimés, pour réter ou secher les peintures et vernis, ou pour donner des formes à des éléments en plastique. Par allleurs, le produit est ajusté pour le plissage des films plastiques et pour ramollir et retarder les colles. L'appareil ne doit être utilisé que dans le cadre de l'utilisation conforme décrite.

ALLUMER ET ETEINDRE LA FLAMME (schéma page intérieure)

• Maintenez l'interrupteur de sécurité enforcé et tirez sur l'allumeur pour allumer la flamme.
• Pour éteindre la flamme, relâcher l'allumeur.

Marche continue

• Pour mettre en marche continue, poussez le commutateur de marche continue en position CONTINUOUS lorsque la flamme est allumée.
• Poussez le commutateur de marche continue en position OFF pour êtreindre la flamme.

Régler la températe

• Régler la flamme à l'aide du régulateur de flamme.

MONTAGE DES EMBOUTS

ATTENTION!

Pendantle fonctionnement normal, les embouts metalliques deviennent extrement chauds. Ne jamais toucher les accessoires brulants! Laissez complètement refroidir l'appareil avant de replacier les accessoires.

Utilisation comme fer à braser

• L'appareil est monté en usine comme fer à braser et peut immeditatement être utilisé comme tel.

Utilisation comme pistoné à air chaud

• Visser la panne du fer à souder sur l'embout à air chaud pour utiliser l'appareil comme pistolet à air chaud.
• En cas de besoin, le déflecteur d'air chaud peut être pousse sur l'embout à air chaud et tourné au besoin

Utilisation comme chalumeau à braser
- Pour démonter l'embout d'air chaud, desserrez le boulon de l'écrou moité. A l'issue, revisser l'écrou moité sur l'embout du fer à braser. L'appareil est configuré pour une utilisation en tant que chalumeau à braser

Stockage sécurisé

• Un support est intégré dans la poignée pour un stockage sécurisé. Posez l'appareil exclusivement sur son support.

CAPUCHON DE PROTECTIN

ATTENTION!

Ne jamais mettre le capuchon de protection lorsque la flamme est allumée.

• Un capuchon de protection est compris dans la livraison. Utilisez-le pour un stockage sécurisé de l'appareil brûlant et pour le protégé des dommages mécaniques.
• Poussez le capuchon de protection sur les écrous molettes

RECYCLAGE

Éliminer l'emballage, le papier et les imprimés

Éliminez les emballages, le papier et les imprimés en respectant le type de matériel et les réglementations locales en vigueur dans notre région.

Élimination du produit

Adresses sur quefairedemesdechets.fr

Déposer les appareils inutilisables à un centre de recyclage des matérielles.
Ne pas éliminer avec les ordures menagères.
