Type d'appareil	Micro-récepteur éclairage
Alimentation	230 V - 50/60 Hz
Fréquence radio	433,42 MHz
Portée	50 m en champ libre
Température de fonctionnement	0 °C à +55 °C
Température de stockage	-30 °C à +70 °C
Catégorie liée à l'environnement	Isolement Cat III et pollution Cat II
Altitude maximum d'utilisation	2000 mètres
Indice de protection	IP20 (protection contre les corps solides de plus de 12 mm, non protégé contre l'eau)
Dimensions (L x H x P)	41 x 45 x 19 mm
Puissance maximale lampes halogènes	500 W
Puissance maximale lampes fluocompactes/LED	60 W max.
Compatibilité	Uniquement avec télécommandes et commandes murales équipées de la Radio Technology Somfy (RTS)
Mémorisation	Jusqu'à 12 télécommandes et commandes murales
Fonction	Récepteur sans fil pour éclairage
Sécurité	Conforme aux normes CE, UL et Nf

FOIRE AUX QUESTIONS - 2401162 - 5110251A SOMFY

Comment réinitialiser le SOMFY 2401162 - 5110251A ?

Pour réinitialiser le produit, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Que faire si le produit ne se connecte pas à mon réseau Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est actif et que le mot de passe est correct. Assurez-vous également que le produit est à portée du routeur. Si le problème persiste, essayez de redémarrer le routeur.

Comment régler la fréquence de fonctionnement du SOMFY 2401162 - 5110251A ?

La fréquence de fonctionnement est généralement prédéfinie, mais vous pouvez ajuster certains paramètres via l'application SOMFY. Assurez-vous d'être connecté au bon appareil dans l'application.

Le produit ne réagit pas aux commandes de l'application, que faire ?

Vérifiez que votre appareil mobile est connecté à Internet et que l'application SOMFY est à jour. Essayez de redémarrer l'application ou de réinstaller celle-ci si nécessaire.

Comment changer les piles du SOMFY 2401162 - 5110251A ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil et remplacez les piles usagées par des piles neuves du même type (généralement AA ou AAA). Assurez-vous de respecter la polarité.

Y a-t-il un code d'erreur pour ce produit ?

Oui, certains codes d'erreur peuvent apparaître dans l'application. Consultez le manuel utilisateur pour une liste complète des codes d'erreur et leurs significations.

Comment puis-je mettre à jour le firmware du SOMFY 2401162 - 5110251A ?

Les mises à jour de firmware se font généralement automatiquement lorsque l'appareil est connecté à Internet. Vous pouvez vérifier manuellement les mises à jour via l'application SOMFY dans la section des paramètres.

Que faire si le produit ne fonctionne pas correctement après une mise à jour ?

Si vous rencontrez des problèmes après une mise à jour, essayez de réinitialiser le produit et de le configurer à nouveau. Si le problème persiste, contactez le service client de SOMFY.

MODE D'EMPLOI 2401162 - 5110251A SOMFY

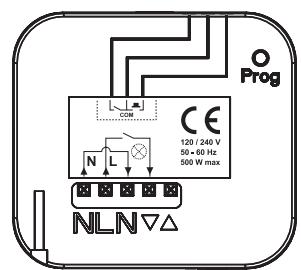

Micro-recepteur éclairage

HOME MOTION BY SOMFY

5110251A

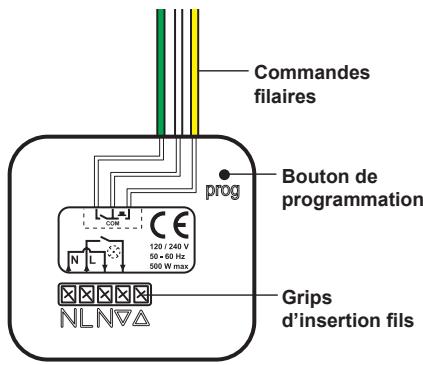

Description du produit

Présentation du produit

• Le micro-recepteur éclairage est un récepteur sans fil réseau de la Radio Technology Somfy (RTS).
• Il permet de piloter un éclairage (500W maximum pour les lampes halogènes ou 60W maximum pour les lampes fluocompactes/Led) en mode On/Off.
• Il est compatible uniquement avec telécommandes et commandes murales sans fil équipées de la Radio Technology Somfy (RTS).
• Il peut memoriser jusqu'à 12 télécommandes et commandes murales sans fil et plusieurs canaux de chaque télécommande.

Sécurité - Informations importantes

Généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy. Suivre précisé chacune des instructions données et conserver cette notice aussi longtemps que le produit. Avant toute installation, vérifier la compatibilité de ce produit Somfy avec les équipements et accessoires associés.

Cette notice décrit l'installation et l'utilisation de ce produit. Toute installation ou utilisation hors du domaine d'application définir par Somfy est non conforme. Elle entraîrerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Consignes générales de sécurité

Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Ne laissez pas les enfants jouer avec ce produit.

Ce produit doit de préférence être installé par un professionnel dans les règles d'installation en vigueur (NF C 15-100)

Coupez toujours l'alimentation électrique lorsque vous procédez à l'installation ou à l'entretien (fusible retire ou disjoncteur coupé).

Respectez le câblage du Neutre / Phase.

La tension d'alimentation secteur doit etre en coherence avec la tension indiquee sur l'etiquette de I'éclairage : 240V-50/60 Hz ou 120V-60 Hz.

Après installation aucune traction ne doit s'effectuer sur les borniers.

Nous vous recommendons d'utiliser un outil pour appuyer sur les grips d'insertion du bornier lors du câblage et décâblage.

Si aucune commande filaire n'est connectée au micro-recepteur, reliez ses fils avec la barrette de connexion fournie.

Le micro-recepteur est prévu pour être monté dans un boîtier d'encastrement d'un interrupteur ou d'un plafonnier. N'utilise pas ce produit pour piloter un socle de prise électrique.

N'utilisez pas ce produit à l'estérieur.

La portée radio est limitée par les normes de régulation des appareils radio.

La portée du point de commande dépend fortement de l'environnement d'usage : perturbations possibles par gros apparèillage électrique à proximité de l'installation, type de matériel utilisé dans les murs et cloisons du site.

L'utilisation d'appareils radio (par exemple un casque radio hi-fi) utilisant la même radio fréquence peut réduire les performances du produit.

Recyclage

Ne jetez pas le produit avec les ordures menagères. Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage.

Conformité

Par la presente, Somfy déclare que l'appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/ EC. Une déclaration de conformité est mise à disposition à l'adresse internet

Utilisable en UE, CH et NO.

Assistance

^o magique Indigo 3260 cites "Somfy"

Garantie

Ce produit est garanti 3 ans à compter de sa date d'achat. Déclarez votre garantie en créant votre compte personnel sur: www.ma-domotique-somfy.fr

Somfy SAS dans un souci constant d'évolution et d'amélioration peut modifier le produit sans préavis. Photos non contractuelles.

Somfy SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230 10/2012

Caracteristiques techniques

Alimentation

230V - 50/60 Hz ou 120V - 60 Hz

Fréquence radio

433,42 MHz

Portée

50 m en champ libre

Température de fonctionnement

-20°C à +55°C

Température de stockage

-30°C à +70°C

Catégorie liée à l'environnement

Isolement Cat III et pollution Cat II

Altitude maximum d'utilisation

2000 metres

Indices de protection

IP20 sous réserve du respect des consignes d'installation. Utilisation interieure uniquement (protection contre les corps solides de diamètre >12 mm, aucune protection contre lesFluides)

Dimensions L x H x P en mm

41 × 45 × 19

Sortie de commande

Lampes halogènes 500 W max.

Lampes fluocompactes/ Led 60W max.

Le micro-recepteur éclairage est incompatible avec les transformateurs électroniques

Produit sensible aux chocs et aux chutes

Coupez toujours l'alimentation électrique lorsque vous procédez à l'installation (fusible retire ou disjoncteur coupé).

Assurez-vous de la présence du Neutre à l'arrière de votre interrupteur / bouton poussoir.

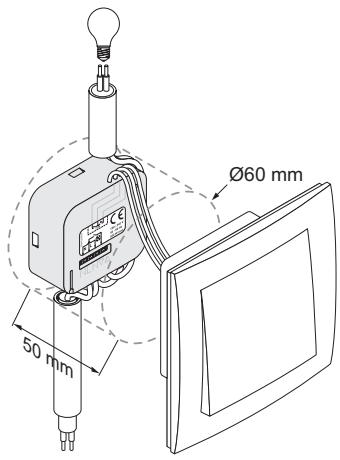

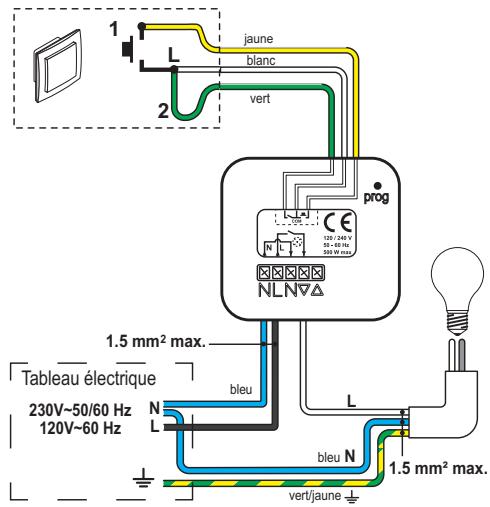

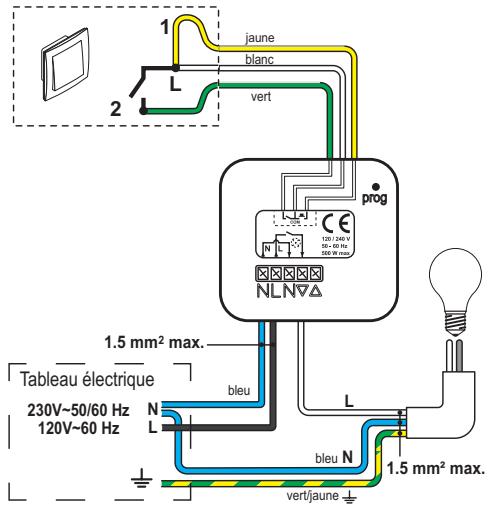

Installation derrière un interrupteur ou un bouton poussoir

[1]. Dénudez les fils à l'aide du gabarit de dénudage en bas à gauche du micro-recepteur.
[2]. Raccordez le micro-recepteur :

• à l'interrupteur ou au bouton poussoir
• à l'éclairage en cablant la Phase (L) de l'éclairage sur la borne du micro-recepteur
• à l'alimentation secteur en respectant le câblage Neutre (N) et Phase (L)

Note: Appuyez sur les grips d'insertion du bonier avec un outil pour cabler et/ou decabler le micro-recepteur.

Interrupteur

Bouton pousoir

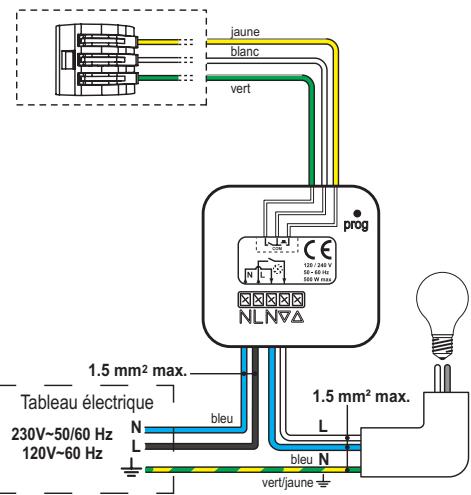

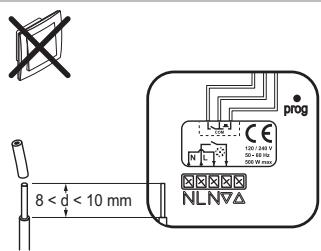

Installation dans une boîte d'encastrement de luminaire ou dans un faux-plafond

Coupez toujours l'alimentation électrique lorsque vous procédez à l'installation (fusible retire ou disjoncteur coupé).

Installation dans une boite d'encastrement de luminaire

Installation dans un faux-plafond Dans ce cas d'installation, le microrecepteur doit etre place dans un boitier etanche

Si I'installation comporte un ou des interrupteurs, pontez les bornes du ou des interrupteurs.

[1]. Dénudez les fils à l'aide du gabarit de dénudage en bas à gauche du micro-recepteur.

[2]. Raccordez le micro-recepteur :

• utilisez la barrette de connexion fournie pour relier entre euxles filsaune,blanc et vert du microrecepteur.

Nota: N'hésitez pas à forcer un peu sur les leviers de la barrette pour lesmettre en position vertical.

• à l'éclairage en cablant le Neutre (N) de l'éclairage sur la borne N centrale du micro-recepteur et la Phase (L) de l'éclairage sur la borne du micro-recepteur.
• à l'alimentation secteur en respectant le câblage Neutre (N) et Phase (L).

Nota: Appuyez sur les grips d'insertion du bornier avec un outil pour câbler et/ou décâbler le microrécepteur.

Si voire type d'installation ne correspond pas aux cas décrits ci-dessus, veuillez contacter l'assistance Somfy.

[1]. Mettez l'installation sous tension.
[2]. Si vous possédez une télécommande avec plusieurs canaux, sélectionnez le canal* besoin pour piloter le volet roulant sur la télécommande.

Appuyez sur le bouton sélecteur de canal : levoyant du canal sélectionné s'allume. Appuyez autant de fois que nécessaire sur le bouton sélecteur de canal jusqu'à ce que les voyants indiquent le canal souhaité.

Voyant(s) éclairé(s)	Canal sélectionné
朦胧○○○	Canal 1
○朦胧○○	Canal 2
○○朦胧○	Canal 3
○○○朦胧	Canal 4
朦胧朦胧朦胧	Canal 5

• Un canal correspond à une télécommande individuelle et peut piloter un ou plusieurs apparëls.
  [3]. Appuyez 3 secondes sur le bouton de programmation du micro-recepteur.

L'éclairage s'allume pendant deux secondes.

Pendant cette opération, prenez garde à ne pas toucher les fils du microrécepteur, l'installation étant sous tension.

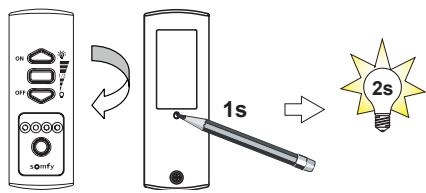

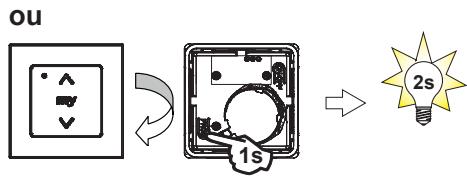

[4]. Appuyez avec un objet fin sur le bouton PROG au dos de la télécommande ou de la commande murale sans fil.

L'éclairage s'allume pendant deux secondes.

[5]. Vérifie la programmation du canal en appuyant sur la touche de la télécommande ou sur la touche de la commande murale sans fil.

Note: Si vous possédez une autre télécommande ou une autre commande murale sans fil que celles décrites dans la procédure ci-dessus, vous pouvez consulter les instructions fournies avec cette commande.

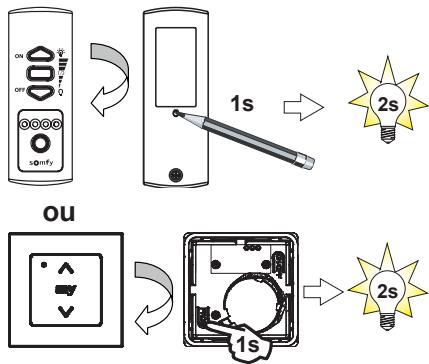

Pour effacer une télécommande ou une commande murale sans fil sur le micro-recepteur :

[1]. Si vous possédez une télécommande avec plusieurs canaux, Sélectionnez le canal à effacer à l'aide du bouton sélecteur de canal de la télécommande.

[2]. Appuyez 3 secondes sur le bouton de programmation du micro-recepteur.

L'éclairage s'allume pendant deux secondes.

Pendant cette opération, prenez garde à ne pas toucher les fils du micro-recepteur, l'installation étant sous tension.

[3]. Appuyez avec un objet fin sur le bouton PROG au dos de la télécommande ou de la commande murale sans fil.

L'éclairage s'allume pendant deux secondes.

[4]. Vérifiez l'effacement du canal de la télécommande en appuyant sur la touche ou de la commande murale sans fil en appuyant sur la touche A.

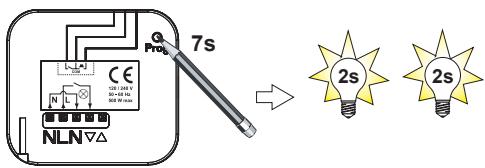

Pour effacer toutes les télécommandes, leurs canaux programmes et les commandes murales sans fil sur le micro-recepteur :

Appuyez 7 secondes sur le bouton de programmation du micro-recepteur.

Pendant cette opération, prenez garde à ne pas toucher les fils du microrécepteur, l'installation étant sous tension.

L'éclairage s'allume pendant deux secondes, deux fois de suite.

Vérifiez l'effacement de chaque canal en appuyant sur la touche de la télécommande ou sur la touche de la commande murale sans fil.

Utilisation des télécommandes et commandes murales sans fil

	Commande envoyée à l'éclairage
/ /	Marche
/ my
/ ∨	Arrêt

Utilisation des commandes filaires

Interrupteur: commande l'allumage ou l'extinction de l'éclairage.

Bouton pouvoir : chaque appui commande alternatively l'allumage ou l'extinction de l'éclairage.
