Avec plateforme 48'' (122 cm) & 52'' (132 cm) - échelle piscine INTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Échelle de piscine avec plateforme
Marque	INTEX
Modèles compatibles	48" (122 cm) réf. 28076 et 52" (132 cm) réf. 28077
Hauteur de paroi	122 cm (48") ou 132 cm (52") selon modèle
Charge maximale	136 kg (300 lbs)
Nombre de marches	6 marches (modèle 48") ou 8 marches (modèle 52")
Matériau	Plastique et métal (non spécifié précisément)
Caractéristiques principales	Marches amovibles, plateforme, poignées, structure en U, pieds en J
Utilisation	Pour piscines hors sol INTEX de hauteur correspondante
Montage	Par un adulte, temps estimé 30-60 minutes
Outils nécessaires	Tournevis cruciforme, petit tournevis plat, pince ou clé à ouverture variable
Sécurité	Surveillance constante des enfants, ne pas plonger, retirer les marches amovibles hors utilisation
Entretien	Vérifier régulièrement écrous, vis, marches et manchons d'ancrage
Stockage hivernal	Retirer les marches, nettoyer et sécher, ranger entre 0°C et 40°C, à l'abri des enfants
Pièces détachées	Disponibles (poignées, plateforme, fermoirs, vis, marches, etc.)
Garantie	90 jours limitée (hors usure normale, modifications non autorisées)

FOIRE AUX QUESTIONS - Avec plateforme 48'' (122 cm) & 52'' (132 cm) INTEX

Comment installer l'échelle de piscine ?

Suivez les instructions du manuel : assemblez d'abord les pieds côté A, B et C, puis fixez les marches, les poignées et la plateforme. Serrez toutes les vis correctement. Le montage doit être effectué par un adulte et dure environ 30 à 60 minutes.

Quelle est la charge maximale supportée par l'échelle ?

La charge maximale est de 136 kg (300 lbs), conformément à la norme EN16582. Ne dépassez jamais cette limite et utilisez l'échelle une seule personne à la fois.

Comment retirer les marches amovibles ?

Tirez le loquet avec votre main droite tout en appuyant sur les boutons blancs avec votre main gauche, puis soulevez le pied pour libérer les marches. Retirez les marches assemblées et rangez-les dans un endroit sûr, hors de portée des enfants.

Puis-je utiliser cette échelle avec une piscine d'une autre marque ?

Cette échelle est conçue spécialement pour les piscines INTEX d'une hauteur de paroi de 48" (122 cm) ou 52" (132 cm). Ne l'utilisez pas avec d'autres piscines, car l'instabilité pourrait provoquer des chutes.

Comment entretenir l'échelle pour prolonger sa durée de vie ?

Inspectez régulièrement tous les écrous, vis, marches et manchons d'ancrage pour vérifier qu'ils sont bien serrés. Pour l'hiver, retirez les marches, nettoyez et séchez toutes les pièces, puis rangez-les dans un endroit sec entre 0°C et 40°C.

Quels sont les consignes de sécurité essentielles ?

Surveillez constamment les enfants et les personnes handicapées. Ne plongez jamais depuis l'échelle. Installez-la sur un sol stable et de niveau. Retirez les marches amovibles lorsque la piscine n'est pas occupée pour empêcher tout accès non surveillé.

L'échelle est-elle garantie ?

Oui, une garantie limitée de 90 jours à compter de la date d'achat couvre les défauts de fabrication. Conservez votre ticket de caisse. La garantie ne couvre pas les dommages dus à une mauvaise utilisation, au gel ou à l'usure normale.

Comment assembler les pieds correctement ?

Identifiez les marques sur les pièces (A, B, C, A1, B1, etc.). Assemblez les parties supérieures et inférieures des pieds en respectant les schémas du manuel. Assurez-vous que les pieds en forme de J sont dirigés vers l'extérieur. Une connexion incorrecte peut rendre l'échelle instable.

Puis-je laisser l'échelle en place en hiver ?

Non, il est recommandé de retirer complètement l'échelle de la piscine pour l'hiver. Retirez les marches amovibles, nettoyez et séchez toutes les pièces, et rangez-les dans un endroit sec à l'abri du gel et de la chaleur excessive (0°C à 40°C).

Comment fixer les poignées ?

Fixez un côté à la fois. Ne serrez pas complètement les vis avant d'avoir installé la structure en U supérieure. Utilisez les petites vis fournies et un tournevis cruciforme. Assurez-vous que les poignées sont solidement attachées.

MODE D'EMPLOI Avec plateforme 48'' (122 cm) & 52'' (132 cm) INTEX

Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit.

Echelle avec marches amovibles

Manuel d'utilisation pour :

Avec plateforme 48'' (122 cm) & 52'' (132 cm)

A titre d'illustration uniquement

Ci-contre 132cm

N'oubliez pas d'essayer les autres produits de la gamme Intex : piscines hors sol, accessoires de piscine, piscines gonflables, jouets d'intérieur gonflables, airbeds et bateaux. Ces produits sont disponibles chez les différents revendeurs ou sur notre site internet.

En raison d'une politique d'amélioration continue de ses produits, Intex se réserves le droit de modifier les specifications et l'apparce, ce qui peut entrainer des mises à jour du manuel d'instruction sans préavis.

TABLES DES MATIERES

Attention. 3

Detail des pieces. 4

Instructions de montage 5-10

Stockage hivernal 11

Régles de sécurité en milieu aquatique 11

Garantie 12

CONSERVEZ LE CARTON D'EMBALLAGE POUR L'HIVERNAGE ET LE MANUEL D'UTILISATION POUR UNE INSTALLATION ULTERIEURE

IMPORTANT

Lisez et suivez attentivement toutes ces instructions avant d'installer et d'utiliser ce produit.

ATTENTION

• Surveillance les enfants et les personnes handicapées à tous les instants.
• Pour éviter les chutes et les blessures, aidez toujours les enfants quand ils utilisent l'échelle.
• Ne plongez ou sautez jamais depuis l'échelle.
• Installes l'échelle sur un terrain solide et de niveau.
• Une seule personne à la fois sur l'échelle.
• Charge maximum : 300 lbs (136 kg). Conforme aux exigences de charge de la EN16582.
• Soyez face à l'échelle à tout moment pour entraîr ou sortir de la piscine.
• Enlevez et empêchez l'utilisation de l'échelle lorsque la piscine n'est pas occupée.
• Ne nagez pas dessous, entre ou derrière l'échelle.
• Vérifiez régulièrement l'etat des écrous et des boulons pour vous assurez que l'échelle est en bon état.
• Si vous vous baignez de nuit, utilisez une lumière artificielle pour éclairer tous les sigles de sécurité, l'échelle, le fond et les chemins d'accès de la piscine.
• Le montage et le démontage de ce produit doivent être réalisés par unadulte.
• Cette échelle est conçue et fabriquée pour une hauteur spécifique de la paroi d'une piscine et/ou pour le deck de la piscine. Ne pas utiliser avec d'autres piscines.
• Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé notamment celle des enfants.
  Utilisez seulement cette échelle aux fins décrites dans ce manuel d'utilisation.

LE NON RESPECT DE CES CONSIGNES DE SECURITE PEUT ENTRAINER DES DOMMAGES CORPORELS, LA NOYADE OU LA PARALYSIE.

Les règles de sécurité décrites dans le manuel, sur le produit et l'emballage mentionnent les risques courants liés à l'utilisation d'une piscine et ne couvent pas toutes les situations. Faîtes préuve de bon sens afin de profiter au maximum de votre piscine en toute sécurité.

IMPORTANT

IL EST TRÉS IMPORTANT D'EXAMINER TOUTES LES PIEÇES ET D'IDENTIFIER CELLES qui SE CONNECTENT ENTRE ELLES AVANT DE COMMENCER L'ASSEMBLAGE. BIEN QUE CERTAINES PIEÇES SE RÉSÉMBLENT, ELLES NÉ SONT PAS TOUTES INTERCHANGEABLES.

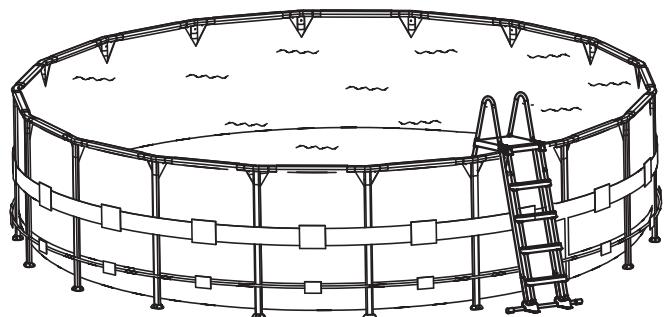

Cette échelle est destinée à être utilisé avec les piscines Intex d'une hauteur de :

Rétérences	Wall
28076	48" (122cm)
28077	52" (132cm)

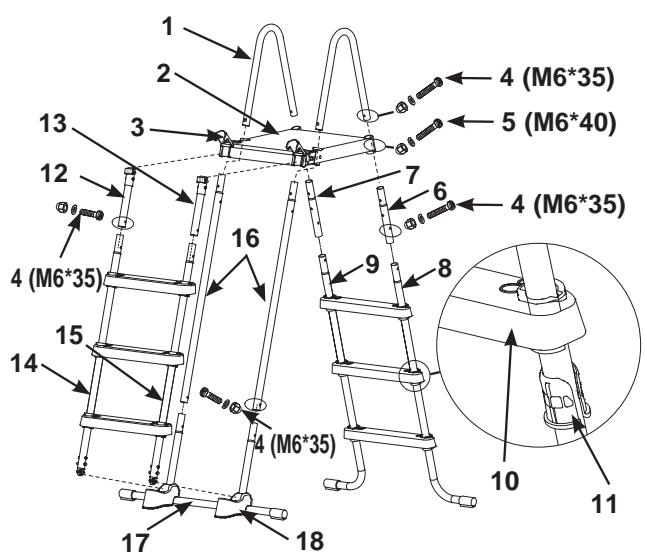

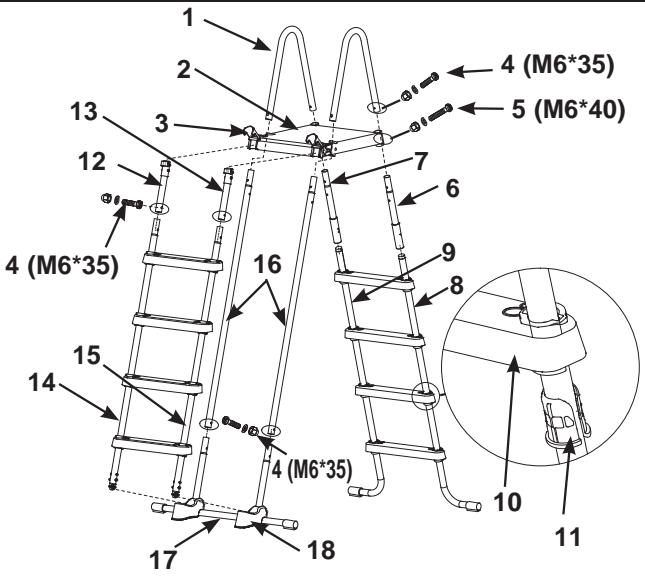

DETAIL DES PIECES

Avant d'assembler votre produit, prenez quelques instants pour vérifier son contenu et vous familiariser avec chaque pièce.

Modèle 48" (122 cm)

Modèle 52" (132 cm)

NOTE : Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.

N°	DÉSIGNATION	TAILLE DE L'ÉCHelle & QUANTITE		RÉFERENCE PIECE DÉTACHée
				48"	52"
		48"	52"	#28076	#28077
1	POIGNÉES	2	2	12512A	12512A
2	PLATE-FORME	1	1	12182	12182
3	FERMOIR	2	2	12190	12190
4	PETITES VIS POUR FIXER LES POIGNÉES (1 EN PLUS)	11	9	10810	10810
5	GRANDES VIS POUR FIXER LES ENTREOISES (1 EN PLUS)	5	5	10227	10227
6	COTÉ A - PARTIE SUPERIEURE DU PIED (MARQUE “A”)	1	1	12669AA	12643AA
7	COTÉ A - PARTIE SUPERIEURE DU PIED (MARQUE “B”)	1	1	12669AB	12643AB
8	COTÉ A - PARTIE INFERIEURE DU PIED EN J (MARQUE “A”)	1	1	12670AA	12644AA
9	COTÉ A - PARTIE INFERIEURE DU PIED EN J (MARQUE “B”)	1	1	12670AB	12644AB
10	MARCHES	6	8	12629	12629
11	MANCHON D'ANCRAGE DE MARCHE	12	16	12630	12630
12	COTÉ B - PARTIE SUPERIEURE DU PIED (MARQUE “A1”)	1	1	12653AA	12653AA
13	COTÉ B - PARTIE SUPERIEURE DU PIED (MARQUE “B1”)	1	1	12653AB	12653AB
14	COTÉ B - PARTIE INFERIEURE DU PIED (MARQUE “A1”)	1	1	12651AA	12654AA
15	COTÉ B - PARTIE INFERIEURE DU PIED (MARQUE “B1”)	1	1	12651AB	12654AB
16	COTÉ C - PARTIE SUPERIEURE DU PIED (MARQUE “C”)	2	2	12652A	12655A
17	COTÉ C - PARTIE INFERIEURE EN U DU PIED DE COTE (MARQUE “C”)	1	1	12650A	12650A
18	SUPPORT	2	2	11356	11356

Outils nécessaires : 1 tournevis cruciforme, un (1) petit tournevis plat 1 pince ou 1 clef à ouverture variable

INSTALLATION DE L'ECHelle

Temps moyen de montage : 30-60 minutes (Merci de noter que le temps de montage est approximatif et peut varier selon l'expérience des personnes).

ATTENTION

UNE MAUVAISE Connexion DES PIECES PEUT ENTRainer L'INSTABLITE DE L'ECHELLE ET PROVOQUER DES CHUTES GRAVES.

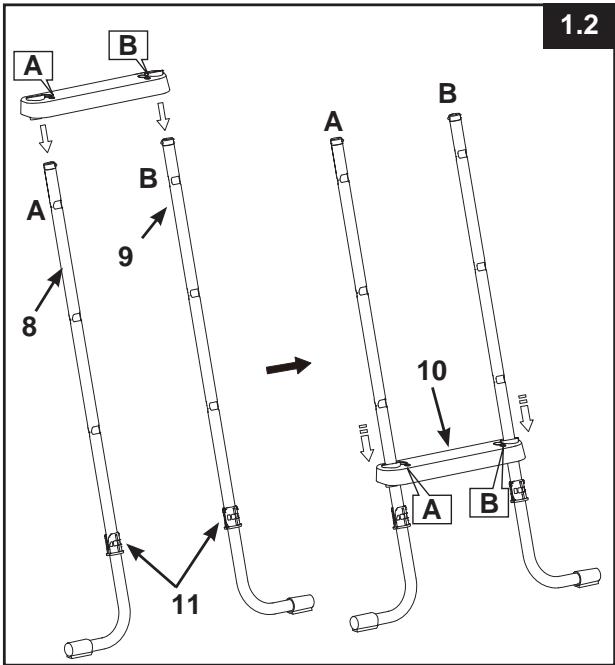

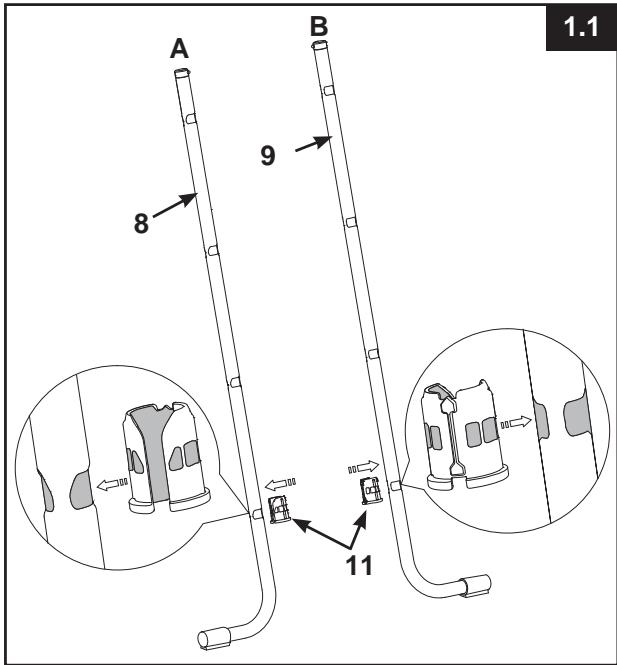

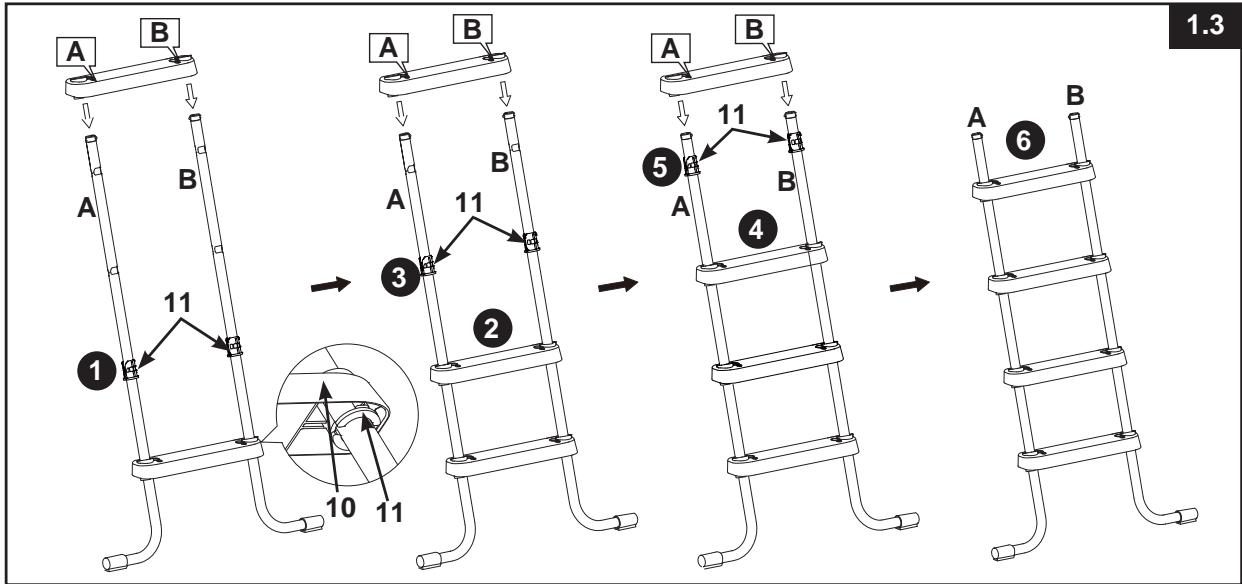

1.ASSEMBLAGE DU PIED COTE A (Voir les schémas 1.1 à 1.4):

IMPORTANT: Assurez-vous que les pieds en forme de J soient dirigés vers l'extérieur avant d'installer les marches.

INSTALLATION DE L'ECHELLE (suite)

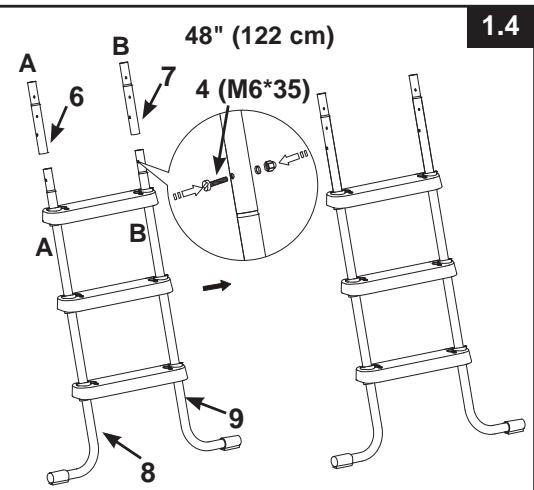

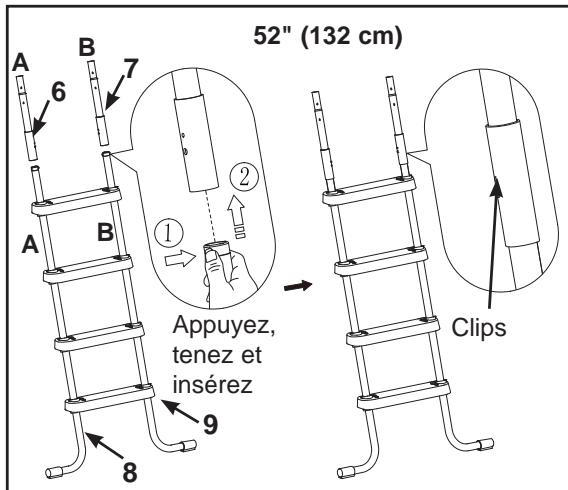

ASSEMBLAGE DES MONTANTS SUPÉRIEURS A (Voir le schéma 1.4):

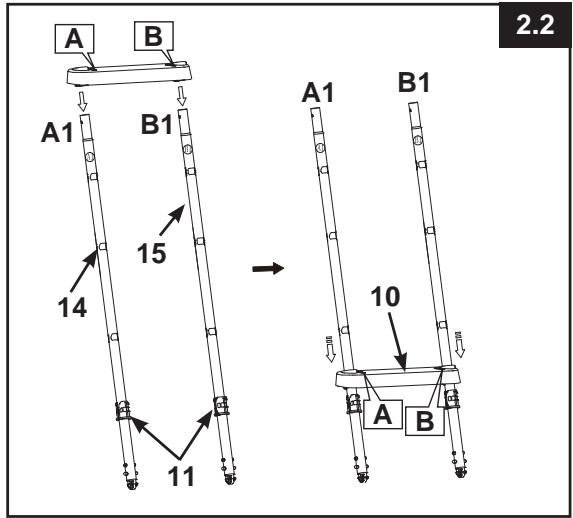

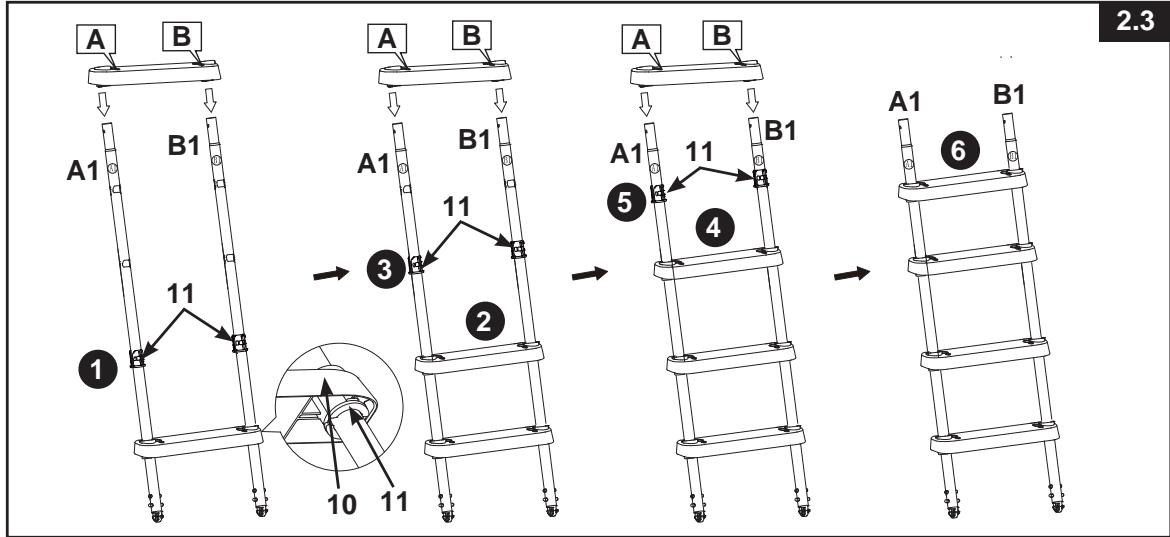

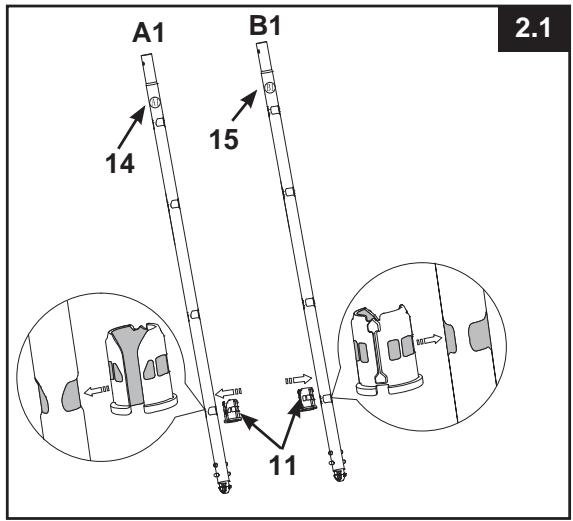

1. ASSEMBLAGE DU PIED COTE B (Voir les schémas 2.1 à 2.4):

INSTALLATION DE L'ECHELLE (suite)

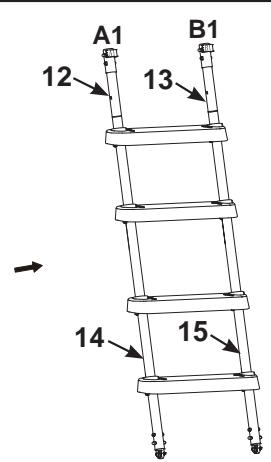

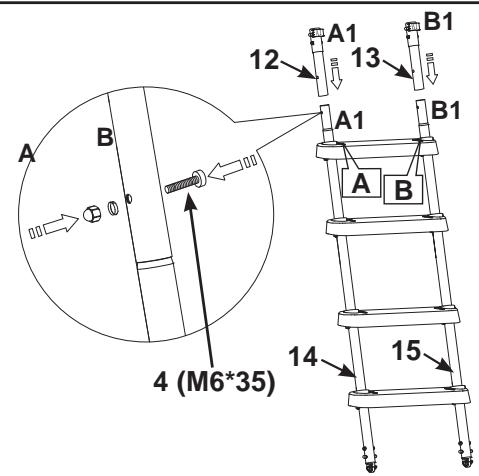

ASSEMBLAGE DES MONTANTS SUPÉRIEURS B (Voir le schéma 2.4):

2.4

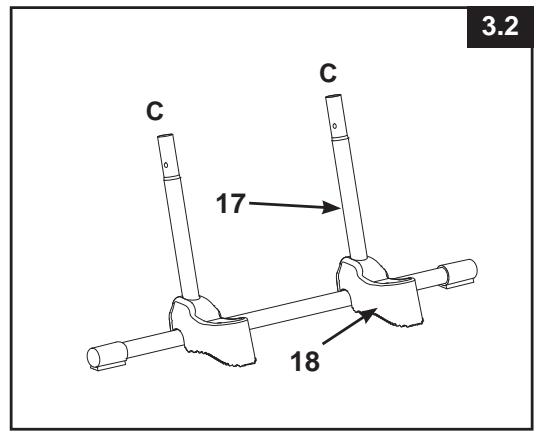

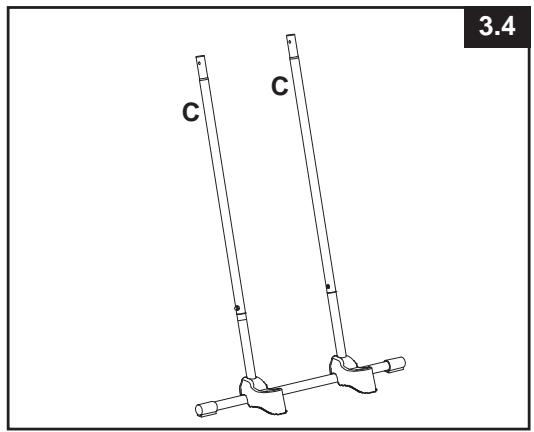

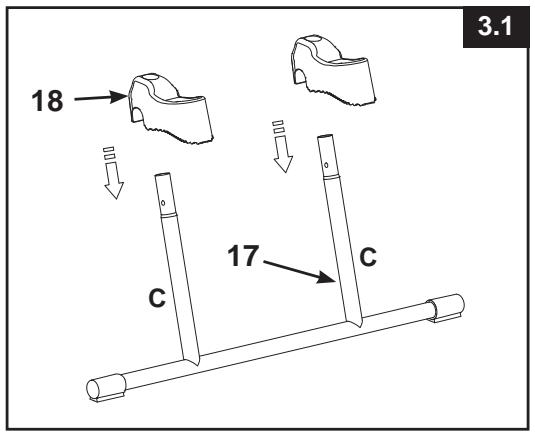

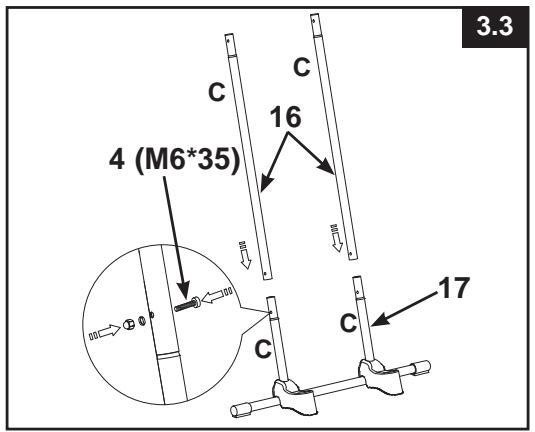

1. ASSEMBLAGE DU PIED COTE C (Voir les schémas 3.1 à 3.4):

IMPORTANT : Assurez-vous que les pieds soient correctement connectés et verrouillés.

INSTALLATION DE L'ECHELLE (suite)

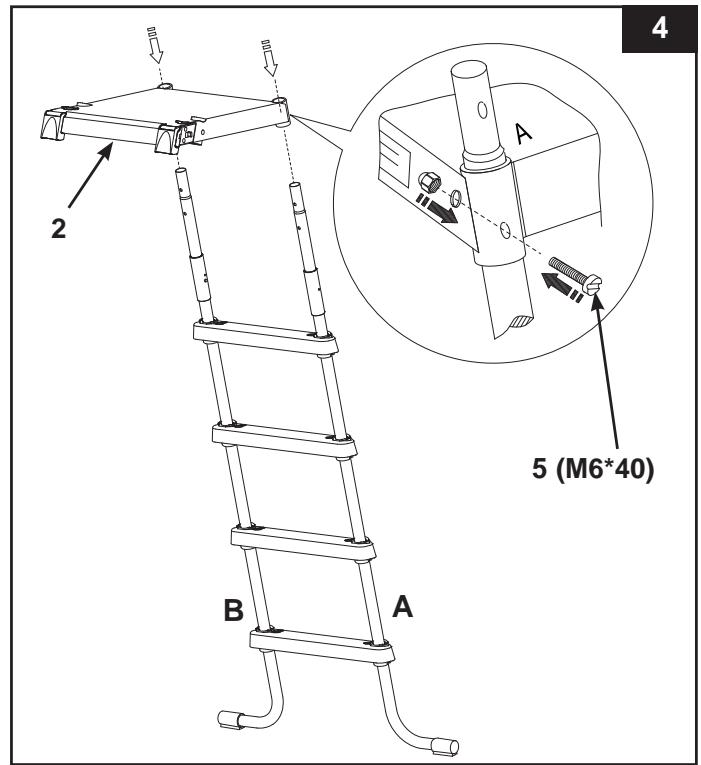

1. MONTAGE DE L'ENTRETOISE (Voir le schéma 4):

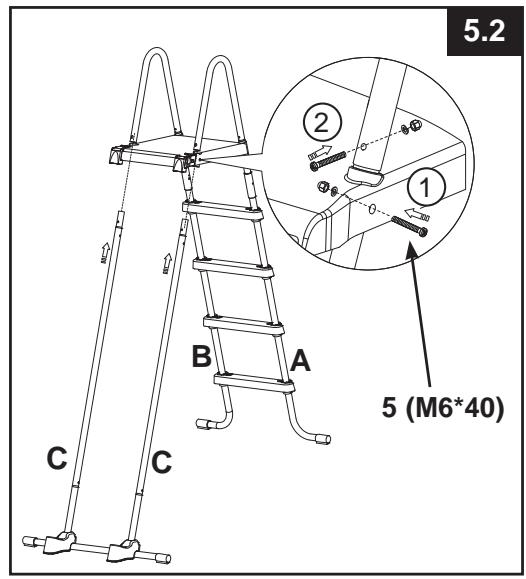

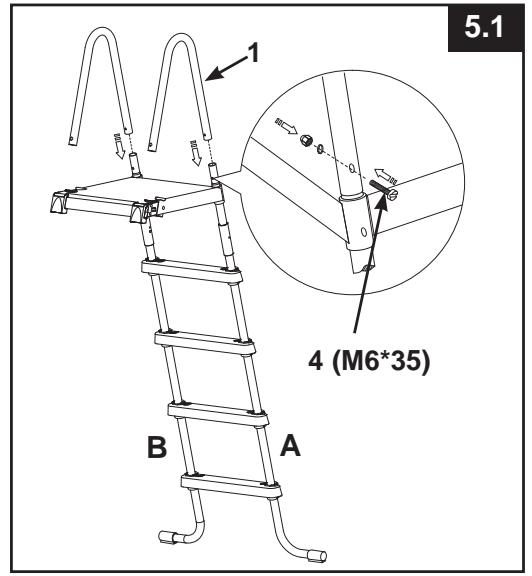

1. MONTAGE DES POIGNÉES (Voir les schémas 5.1 à 5.2):

IMPORTANT : Un côté à la fois. Ne pas attacher l'autre côté de l'échelle avant que la structure en U supérieure ne soit installée. Ne bloquez pas les vis avant d'avoir effecture la dernière opération de montage.

INSTALLATION DE L'ECHELLE (suite)

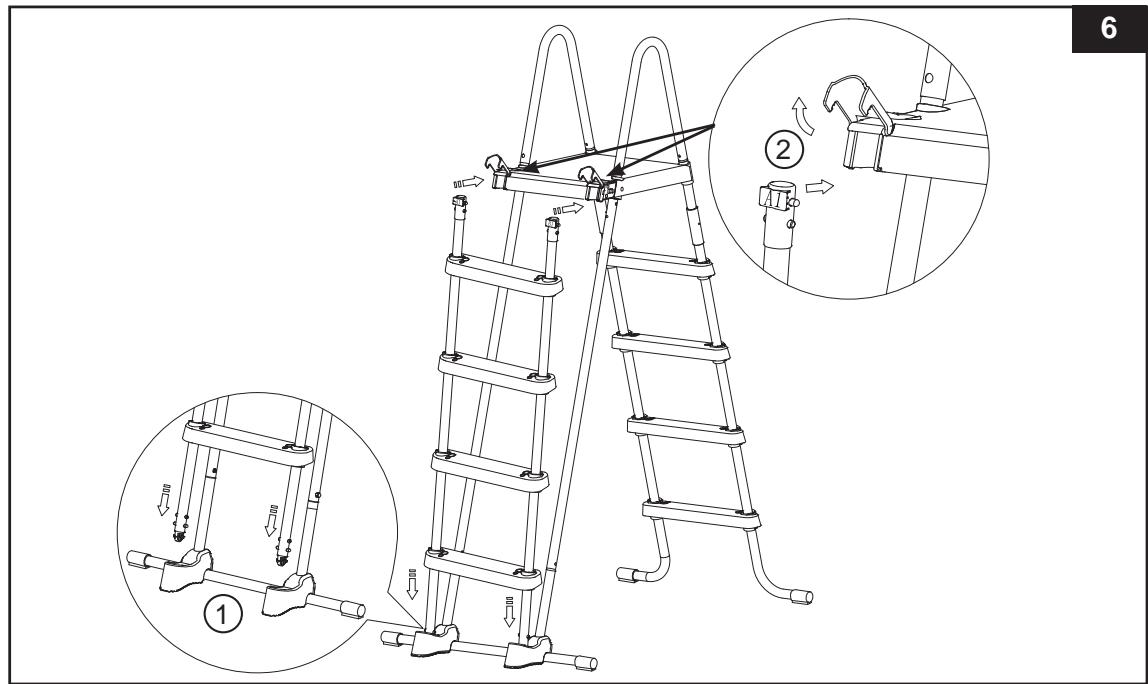

1. ASSEMBLAGE DU PIED COTE B (Voir le schéma 6):

ATTENTION

AVANT CHAQUE USAGE, ASSUREZ-VOUS QUE LES MARCHES AMOVIBLES SOIENT BIEN FIXÉES SUR LE SUPPORT ET VERROUILLEES SUR LES FERMOIRS SITUÉS SUR LE DEVANT DE LA PLATE-FORME.

1. ENTRETIEN: Inspectez régulièrement tous les écrous, vis, marches et manchons d'ancrage de marche pour vérifier que toutes les pieces sont solidement fixées et que l'échelle est solide.
2. AVANT L'UTILISATION DE L'ECHELLE (Voir le schéma 7):
   Avec toutes les pieces en place, vérifie que toutes les fixations / vis sont bien serrées et appuyer sur chaque marche pour vérifier qu'elles soient bien fixées. IMPORTANT : Les marches amovibles doivent être placées à l'extérieur de la piscine.

7

INSTALLATION DE L'ECHELLE (suite)

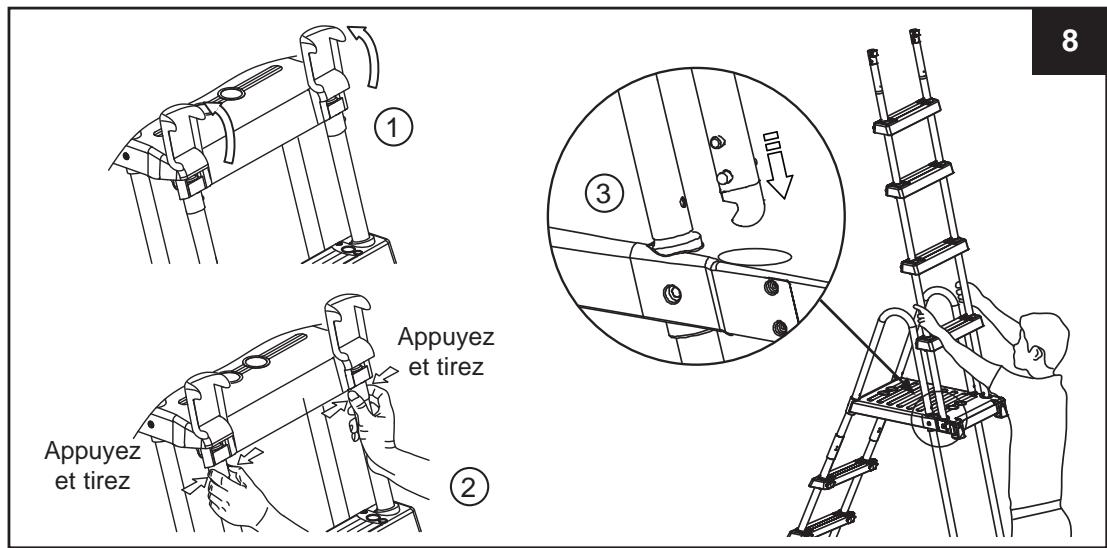

9.APRES S'ETRE SERVI DE L'ECHELLE (Voir les schema 8):

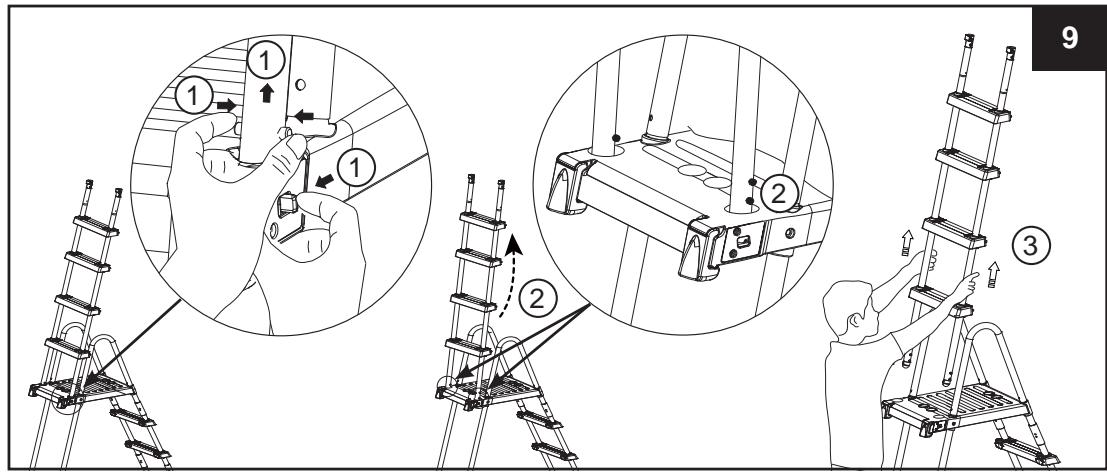

1. Enlever les marches de la position de sécurité (Voir les schéma 9):

a) Avec votre main droite, tirez et amenez le loquet vers vous tout en appuyant avec votre main gauche sur les boutons blancs qui dépassent et levez simultanément ce pied pour le sortir de la cavité exposant les boutons blancs inférieurs qui dépassent.
b) Laissez le pied reposer sur le support du haut (assurez-vous qu'il ne retombe pas dans la cavité) et enlevez rapidement les « marches assemblées amovibles » de leur position de sécurité.
c) Voir l'etape 6 pour réinstaller les marches amovibles.

HIVERNAGE/STOCKAGE HIVERNAL

1. Otez les "marches amovibles" comme expliqué au niveau de la section "Après usage", voir schéma 8.
2. Otež l'échelle de la piscine, assurez vous que l'échelle et les marches amovibles soient parafaitement séches si vous les stockez pour longtemps.
3. Rangez l'échelle et tous ses composants dans un endroit sec, de préference entre 0^ et 40^ .
4. Assurez-vous que l'échelle et tous ses composants soient rangés dans un endroit sur, loin des enfants.

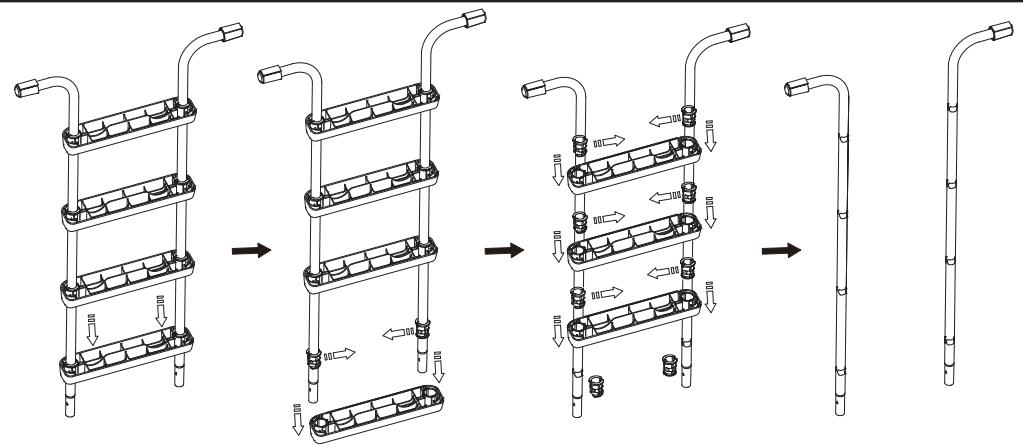

5. Demontage des marches:

ATTENTION

QUAND ELLE N'EST PAS UTILISÉE, L'ÉCHELLE DOIT ÉTRE MISE EN POSITION SECURITE. OTEZ LES MARCHES AMOVIBLES QUAND LA PISCINE N'EST PAS UTILISÉE OU OCCUPÉE. RANGEZ LES MARCHES AMOVIBLES DANS UN ENDROIT SûR, LOIN DES ENFANTS. REFERMEZ LES FERMOIRS.

RÉGLES DE SECURITÉ EN MILIEU AQUATIQUE

Les loisirs nautiques sont à la fois amusants et relaxants. Cependant, ils représentent des risques de blessures et de mort. Afin de réduire ces risques, lisez et suivez toutes les instructions prsentes sur les produits, les emballages et les notices. Soyez conscient que les i nstructions et mises en garde couvrent les risques les plus commons mais d'autres existent.

Pour plus de sécurité, familiarisez-vous avec les mises en garde suivantes ainsi qu'à celles propres à chaque organisation nationale :

• Demandez lui une surveillance constante. Un adulte compétent doit être désigné comme "maître nageur" ou surveillant de baignade, rundout quand des enfants sont dans ou autour de la piscine.
• Apprenez à nager.
• Prenez le temps d'apprendre les premiers gestes de secours.
• N'hésitez pas à informer toute personne en charge de la surveillance de la baignade de l'existence de système de sécurité tels que les barrières, portes verrouillées....
• Informez tout les utilisateurs de la piscine, les enfants inclus des procédures d'urgence.
• Faites preuve de bon sens et de raison lors d'activités nautiques.
• Surveillez, surveillez, surveillez.

GARANTIE LIMITÉE

Votre echelle de piscine eté fabriquée avec des matériaux de la(Meilleure qualite et un savoir-faire de haut niveau. Tous les produits Intex ont ete inspectés et sont exempts de vices de fabrication. La garantie limite ne s'applique qu'a la echelle de piscine.

Cette garantie limitée est en complément, et non en remplacement, de la garantie légale. Dans les cas ou cette garantie seraient en contradiction avec vos droits locaux, ces derniers restent prioritaires. Par exemple, les lois Européennes apportent des droits statutaires complémentaires à ceux offerts par la garantie limitée. Pour plus d'informations, consultez le site Internet européen : http://ec.europa.eu/consumers/ecc/contact_en/htm.

Les dispositions de cette garantie limitée s'appliquent seulement au premier acheteur.
Cette garantie limitée n'est pas transférable. La garantie limitée est valide pour une période de 90 jours à partir de la date d'achat. Conservez l'original du ticket de caisse avec ce manuel, car une preuve d'achat sera exigée et devra accompagner les réclamations; dans le cas contraire, la garantie limitée n'est pas valide.

Si un defaulted de fabrication est detecté durant cette période de 90 jours, merci de contacter le Service Consommateur Intex approprié listed dans le document « Services Consommateurs agreés » ci-joint. Si l'article est couvert par les termes de la garantie, le produit sera réparé ou échangé avec un produit similaire (de notre choix) sans frais de votre part.

Aucune garantie complémentaire (autre que legale) ne sera appliquée. Eneldom cas INTEX, ses agents et/ou employés ne sauront etre tenus responsables des dommages directs ou indirects resultant de l'utilisation du echelle de piscine (y compris la fabrication du produit).Certains pays ou certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages impliqués ou accessoires, les limitations ou exclusions ci-dessus ne s'applique dont peut'être pas à vous.

Cette garantie limite ne s'applique pas dans les circonstances suivantes:

• Si le echelle de piscine est l'objet de négligences, d'une'utilisation ou une application anormales, d'un accident, d'une mauvaise'utilisation, un mauvais entretien ou stockage.
• Si le echelle de piscine est soumis à des dégats par des circonstances indépendantes de la volonté d'INTEX, y compris mais sans s'y limiter, l'usure normale et les dommages causées par exposition au feu, au gel, à la pluie, à une inondation ou à tout autre facteur environnemental externe.
  Pour les pieces et composants non vendus par INTEX; et/ ou.
• Les modifications non autorisées, les réparations ou le démontage du échelle de piscine par une personne autre que le personnel des centres SAV INTEX.

Les coûts résultat de la perte d'eau de la piscine, les dégats causés par les produits de traitement chimique ou l'eau ne sont pas couverts par cette garantie. Les blessures ou les dégats matériels ne sont enaucun cas couverts par cette garantie.

Lisez le manuel avec attention et suivez les instructions concernant le fonctionnement et l'entretien de votre échelle de piscine. Inspectez toujours votre produit avant de l'utiliser. La garantie peut être annulée si les instructions ne sont pas suivies.
