Type d'appareil	Bétonnière
Modèles	C13, C15, C16, C17
Alimentation	Électrique monophasé
Moteur	Thermique KOHLER SH265 6,5 Ch
Puissance moteur	6,5 chevaux
Capacité du tambour	Non précisé
Matériau du tambour	Acier
Type de moteur	Essence
Nombre de roues	2
Poids	Non précisé
Dimensions	Non précisé
Usage	Fabrication de béton et mortier
Sécurité	Consignes générales à respecter
Maintenance	Entretien et maintenance réguliers recommandés
Garantie	Non précisé
Transport	Manutention facilitée par roues
Notice	Notice originale en français fournie

FOIRE AUX QUESTIONS - C13 - C15 - C16 - C17 ALTRAD

Comment assembler le ALTRAD C13 - C15 - C16 - C17 ?

Pour assembler le ALTRAD C13 - C15 - C16 - C17, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer de tous les outils nécessaires et de bien vérifier que chaque pièce est en bon état avant de commencer.

Que faire si le produit ne fonctionne pas ?

Si le produit ne fonctionne pas, vérifiez d'abord l'alimentation électrique et assurez-vous que toutes les connexions sont sécurisées. Consultez également le manuel pour des solutions de dépannage spécifiques.

Comment nettoyer le ALTRAD C13 - C15 - C16 - C17 ?

Pour nettoyer le produit, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces. Assurez-vous que le produit est éteint et débranché avant le nettoyage.

Quelle est la capacité de charge maximale des modèles ALTRAD C13 - C15 - C16 - C17 ?

La capacité de charge maximale dépend du modèle spécifique. Veuillez vous référer à la documentation technique ou au manuel d'utilisation pour les spécifications exactes de charge.

Comment régler la hauteur des modèles ALTRAD C13 - C15 - C16 - C17 ?

Pour régler la hauteur, déverrouillez le mécanisme de réglage, ajustez à la hauteur souhaitée puis verrouillez le mécanisme à nouveau pour sécuriser la position.

Où puis-je trouver des pièces de rechange pour le ALTRAD C13 - C15 - C16 - C17 ?

Les pièces de rechange peuvent être commandées via le site web d'ALTRAD ou chez des revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour commander les pièces appropriées.

Le produit est-il garanti ?

Oui, le ALTRAD C13 - C15 - C16 - C17 est couvert par une garantie limitée. Les détails de la garantie, y compris la durée et les conditions, se trouvent dans le manuel d'utilisation.

Comment stocker le ALTRAD C13 - C15 - C16 - C17 ?

Pour stocker le produit, placez-le dans un endroit sec et à l'abri des intempéries. Assurez-vous qu'il est complètement nettoyé et sec avant le rangement.

MODE D'EMPLOI C13 - C15 - C16 - C17 ALTRAD

1 - Caracteristiques techniques
2 - Consignes de sécurité générales
3 - Mise en service
4 - Fabrication des bétons et mortiers
5 - Pièces de rechange et nomenclature
6 - Entretien & Maintenance
7 - Garantie

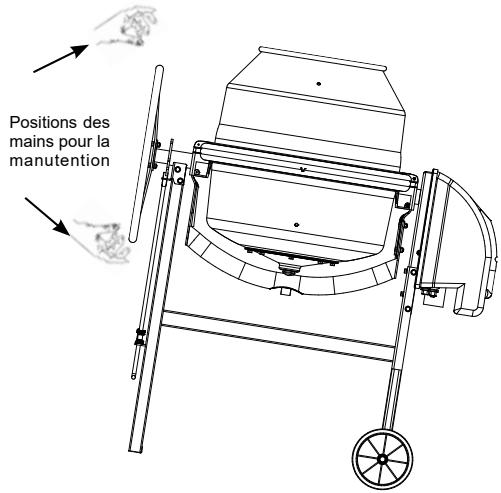

8 - Transport & Manutention
9 - Carnet d'entretien
10 - Notes
11 - Déclaration de conformité

Cher client,

Vou avez choisi une betonnière ALTRAD et nous vous en remercions. Nous vous conseillons de dire attentivement cette notice et de respecter les consignes de sécurité, afin d'utiliser et d'entretenir au mieux votre produit.

1-CARACTERISTIQUES TECHNIQUES：

CHARACTERISTIQUES MACHINE GAMME
Types		C13	C15	C16	C17
Capacité de cuve	litre	130	150	160	170	170
Capacité maximum de malaxage	litre	100	120	130	155	155
Longueur	m	1,21	1,21	1,21	1,32	1,26
Largeur	m	0,70	0,70	0,70	0,70	0,70
Hauteur	m	1,33	1,33	1,33	1,36	1,40
Diamètre roues pleines	mm	200	200	200	200	200
Masse avec moteur électrique	kg	48	52	52	60	65
Niveau sonore mesuré	dBA	95	95	95	95	95
Niveau sonore garanti	dBA	98	98	98	98	98
Masse avec moteur thermique	kg	//	//	//	//	87
Niveau sonore mesuré	dBA	102	102	102	102	102
Niveau sonore garanti	dBA	105	105	105	105	105

Caracteristiques Moteur Monophasé
Puissance	W/kW	700/0,70
Puissance	W/kW	850/0,85
Masse moteur	kg	4

Caracteristique Moteurs Thermiques
Puisance	kW/ch	4,9/6,5
Capacité du réservoir d'essence	litre	3,6
Capacité d'huile	litre	0,6
Masse moteur "réservoir vide"	kg	16
Masse moteur "tout plein fait"	kg	20

2 - CONSIGNES DE SECURITE GENERALES :

• Les opérateurs doivent porter un équipement de protection individuel E.P.I (bleu de travail, gants, lunettes de protection, chaussures de sécurité, protections auditives, masque anti-poussières, etc...)

• Vérifier avant la mise en marche de votre bétonnière, que tous les dispositifs de protection sont en place et en bon état, que personne n'est en contact avec la bétonnière ou à proximité et qu'aucun outil n'est appuyé contre.
• Lors des manoeuvres du volant de basclement de la cuve, celui ci doit etre tenu en perman nence a deux mains (ne pas lacher le volant, pour empêcher le basclement par gravite).
• Ne pasmettre les mains,la tete ouquelconque outil à l'intérieur de la cuve lorsqu'elle est en mouvement.
• Ne jamais faire fonctionner la machine sans ses protections.
• Ne pas déplacer la machine en fonctionnement.
• Débrancher l'alimentation électrique de votre bétonnière avant toute intervention de quelles nature que ce soit. Le fonctionnement n'est autorisé que si le boitier est complètement fermé.
• N'utiliser le mélangeur de la betonnière qu'avac des matériaux destinés à la maçonnerie (touit autre mélange d'ordre chimique ou alimentaire est interdit).
• Pour assurer le degré de protection des équipements de classe II, utiliser le matériel isolant d'origine. Des cables couples à gaine caoutchouc de type HO7RN-F doivent être utilisés pour toutes les alimentations extérieures. Utilisation de prises bipolaires destinée aux équipements de classe II.
• Ne jamais remplaçer une piece défectueuse par une piece d'une marque différente.

3-MISE EN SERVICE :

Placer la betonnière sur un sol dur et bien horizontal afin d'assurer à la machine une bonne stabilité.

Dégager les abords de la machine de tout objet pouvant occasionner un risque accidentel ou génér l'utilisateur.

Ne pas déplacer la machine lorsqu'elle fonctionne.

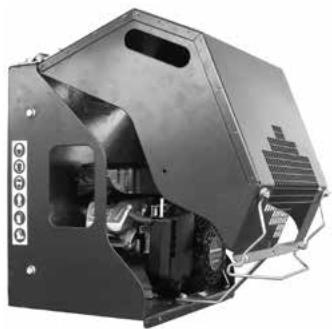

Bétonnière à moteur essence

• Pour la mise en route, se conformer aux instructions du fabricant du moteur.
• Voiture moteur est livre sans huile, avant toute mise en service
• Faire le plein d'huile (10 W 30 de préférence).
  Faire le plein d'essence Super sans Plomb 95.
• Régler la manette d'accelerateur pour que la cuve tourne à 23 tours par minute maximum, pour un malaxage optimum et pour éviter la dépréciation anormale des pièces d'usures courantes (pignon, couronne).
• La betonnière fonctionne capot semi ouvert.

Bétonnière à moteur électrique

• Le cable d'alimentation de la machine doit être disposé sur le lieu d'installation de façon à ne pas être soumis à des risques mécaniques et notamment doit être tenu éloigné de la cuve de la betonnière.
• Ne jamais laisser un cable enroule sur son support, cela provoque des chutes de tension importantes occasionnant une surchauffe du moteur et du cable.
• La rallonge électrique utilisée doit être en parfait état ainsi que les prises et fiches de raccordement.
  L'ensemble capot moteur de votre betonnière bénéficiaie de la double isolation classe II et de l'indice de protection IP45 et d'une sonde thermique (disjoncte en cas de surchauffe du moteur).
• L'interrupteur magnétique bénéficia d'une protection IP54 (protection contre les jets d'eau), et d'un dispositif à manque de tension (obligation de réenclanchement de l'interrupteur en cas de coupure accidentelle du courant).
• La capacité minimum du compteur doit etre de 15 Ampères.
• La ligne doit être équipée de fusibles ou disjoncteur pour assurer la protection du moteur et d'un interrupteur différentiel (0,03 A) pour la protection des personnes.
• La prise de branchement est standard. La section de votre cable d'alimentation doit être de 2,5 mm² minimum jusqu'à 25m et de 4 mm² minimum pour une longueur de 25 à 50 m. Pour une longueur supérieure, prévoir une section de fil plus importante. Afin d'éviter les chutes de tension, il est souhaitable d'avoir la plus petite longueur de cable possible.
• Éviter de faire tourner à vide une betonnière équipée d'un moteur électrique monophasé, cela provoque une surchauffe du moteur et un déclenchement du relais thermique.

4 - FABRICATION DES BETONS ET MORTIERS :

Positionner la cuve à l'inclinaison可以选择. L'inclinaison la plus proche de l'horizontal donne un meilleur malaxage des matériaux collants (mortiers) mais réduit la capacité. Introduire dans la cuve la moitié de l'eau nécessaire, ajouter la moitié des agrégats (gravier, sable) puis le ciment. Faire le complément d'agrégats et d'eau. Laisser tourner la cuve environ une à deux minutes. Ne pas prolonger le malaxage au-delà afin d'éviter de centrifuger les matériaux (1 pelle = environ 4 litres, 1 brouette = environ 60 litres).

PRECONISATION DE DOSAGES

Le tableau ci dessous vousdonnent des préconisations de dosages moyens. Les matériauxutilisés sont:

• Ciment Lafarge à usage courant 32,5 (depuis avril 2002, les sacs de ciment et chaux sont conditionnés en 25 et 35 kg)
• Gravier (granulométrie environ 25 mm), sable (granulométrie 0,2 à 0,5 mm), eau.

Le disque d'inclinaison, possede 7 crans différents.

Position 1 : ouverture de la cuve vers le haut.
Position 2 : malaxage à gauche.
Position 3 : vidange côte gauche.
Position 4 : ouverture de la cuve vers le bas.
Position 5 : vidange cote droit.
Position 6 et 7 : malaxage à droite

Dosage des bétons et mortiers courants pour 1 sac de ciment de 25 kg	Sable 0,2 à 0,5 mm	Gravier 20 mm	Eau
Béton de fondation (béton de propreté, semelle)	50 litres	80 litres	13 l. environ
Béton armé courant (dalle de compression)	30 litres	60 litres	13 l. environ
Béton armé (linteau, poutre)	30 litres	50 litres	15 l. environ
Mortier (ass., brique, parpaing)	60 litres		13 l. environ
Mortier (enduit, chape)	50 litres		12 à 15 l. environ
Mortier (scellement, carrelage)	100 litres		13 l. environ

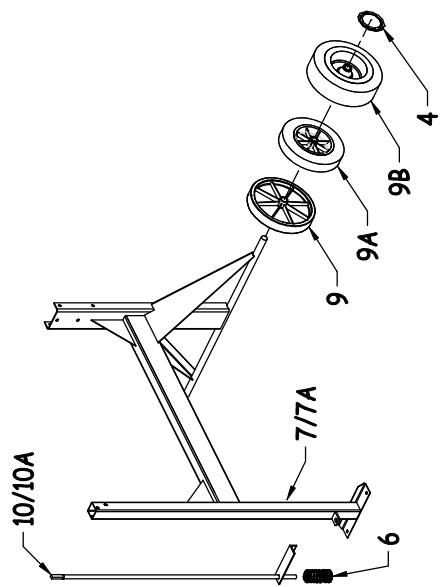

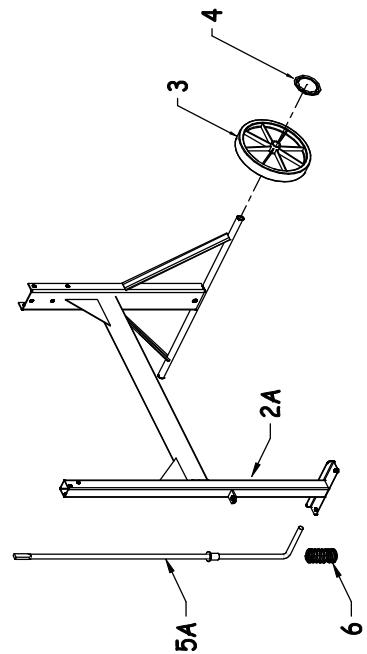

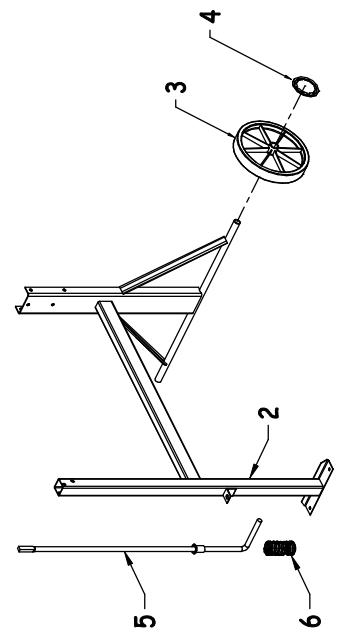

Rep	Qté	Réf	Désignation
5	1	393010	BLOCAGE CHASSIS K ET E (LG676MM)
5A	1	393015	BLOCAGE CHASSIS D (LG811MM)
6	1	013034	RESSORT
7	1	181076	CHASSIS F (LG758MM)
7A	1	181077	CHASSIS L (LG804,5MM)

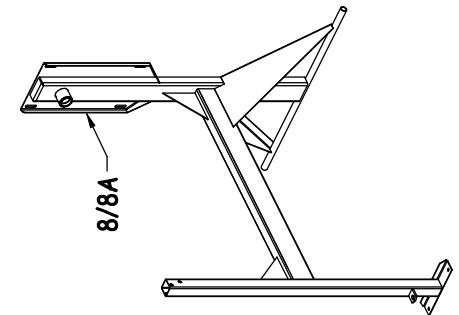

8	1	181078	CHASSIS FC (LG758MM)
8A	1	181079	CHASSIS LC (LG804,5MM)
9	2	181025RS	ROUE Ø250 RS
9A	2	181025	ROUE Ø250 RG
9B	2	337131	ROUE Ø250 LG
4	2	009911	RONDELLE AUTO FREIN Ø20
10	1	183039	BLOCAGE CHASSIS F ET FC
10A	1	337317	BLOCAGE CHASSIS L ET LC

ATTENTION :

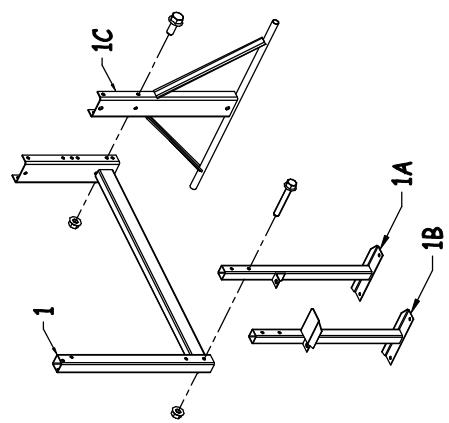

Rep	Qté	Réf	Désignation
1	1	181070	CHASSIS K
1A	1	391001	PIED AVANT
1B	1	391019	PIED AVANT ITALIE
	2	008957	VIS EMB HM 8x55 CL8-8 ZIN
	2	009378	ECROU A EMBASE M.8 ZING.
1C	1	391002	PIED ARRIERE
	4	008951	VIS EMB HM 8x20 CL8-8 ZIN
	4	009378	ECROU A EMBASE M.8 ZING.
2	1	181075	CHASSIS E (LG758MM)
2A	1	181072	CHASSIS D (LG804,5MM)
3	2	331009	ROUE Ø200
4	2	009911	RONDELLE AUTO FREIN Ø20

Pour toute commande, s'adresser au détaillant revendeur de la betonnière et indiquer le type, sa date de fabrication (plaquesur le capot). Preciser la quantité, la désignation et la réference des pieces désirées.

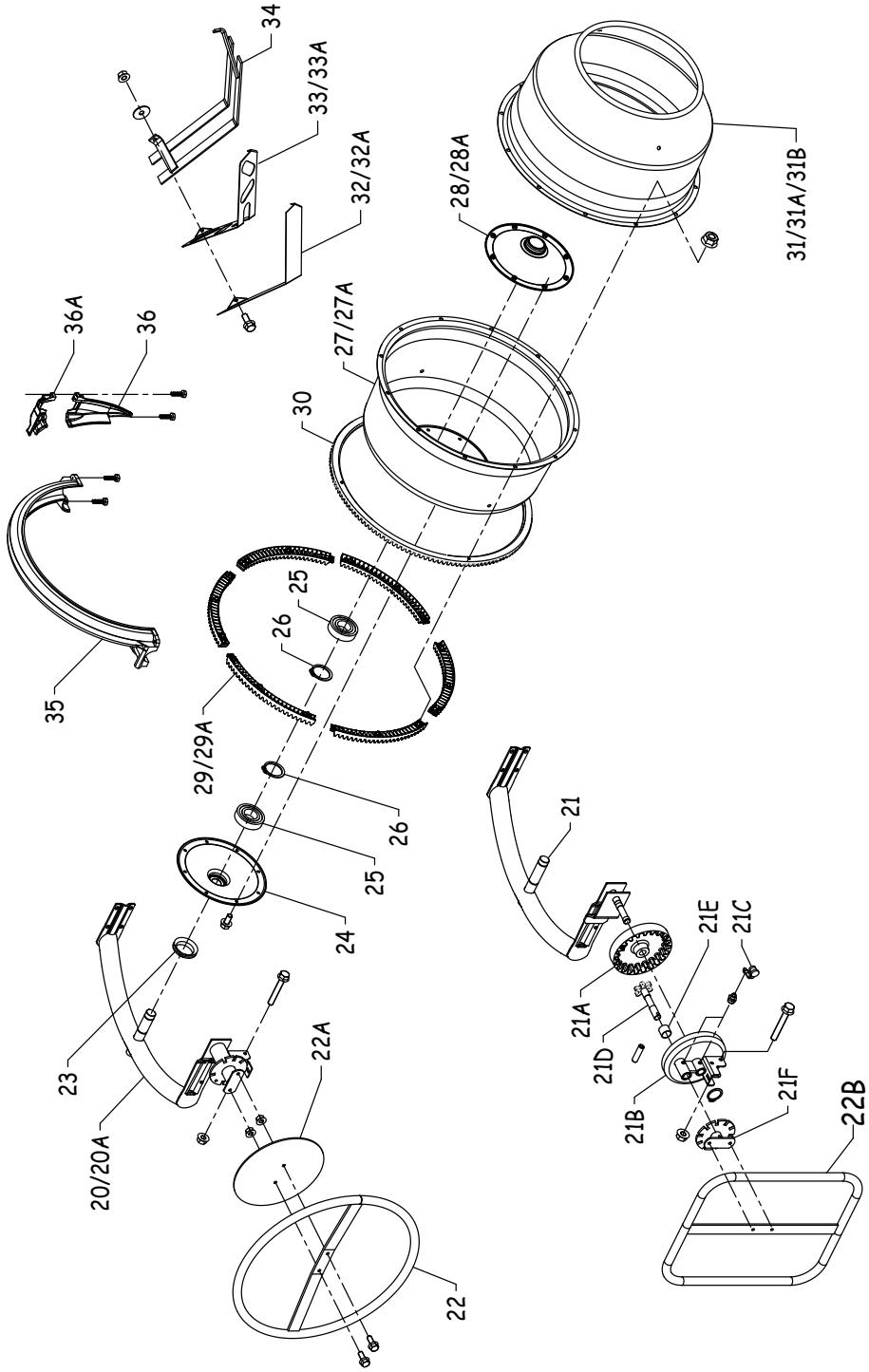

Rep	Qté	Rèf	Désignation
27	1	182000	FOND DE CUVE 130/150/165
27A	1	182001	FOND DE CUVE 180
28	1	392006	FLASQUE INTERIEUR 130/150/165
28A	1	335052	FLASQUE INTERIEUR 180
	8	008950	VIS EMB HM 8x16 CL8-8 ZIN
29	6	182007	SECTEUR PLASTIQUE ETROIT
29A	6	182008	SECTEUR PLASTIQUE LARGE
	12	9368	ECROU FREIN H8 DIN 985
30	1	182009	COURONNE FONTE MONOBLOC 144 DENTS
	4	008950	VIS EMB HM 8x16 CL8-8 ZIN
31	1	182010	CONE 130
31A	1	182011	CONE 150
31B	1	182012	CONE 165/180
32	2	182024	PALETTE PLEINE 130/150
32A	2	182025	PALETTE PLEINE 165/180
33	2	182054	PALETTE AJOUREE 130/150
33A	2	182055	PALETTE AJOUREE 165/180
34	2	182040	PALETTE SOUDEE PLIEE 165/180
	4	009722	ROND. PLATE LLU 10(EXT.36) ZI
	4	008951	VIS EMB HM 8x20 CL8-8 ZIN
	4	009378	ECROU A EMBASE M.8 ZING.
35	2	182014	DEMI-PROTECTION PLASTIQUE
36	1	182019	PROTEGE PIGNON ENTREE
36A	1	182018	PROTEGE PIGNON SORTIE
	4	182021	VIS P.T WN 1446 K60x20 ZING.

Rep	Qété	Rèf	Désignation
20	1	183060	ETRIER C130/150/165
20A	1	183061	ETRIER C180
	2	008957	VIS EMB HM 8x55 CL8-8 ZIN
	4	008951	VIS EMB HM 8x20 CL8-8 ZIN
	6	009378	ECROU A EMBASE M.8 ZING.
21	1	183062	ETRIER CD180
21A	1	337309	SECTEUR BASCULEMENT
21B	1	337301	PALIER SECTEUR BASCULEMENT
	1	009914	CIRCLIPS 20 E
21C	2	009960	GRAISSEUR 10-150 Ref 50
21D	1	337326	AXE VOLANT MONTE ACIER
21E	1	337328	ENTRETOISE PIGNON BASCULEMENT
21F	1	337302	PALIER REPRISE VOLANT
	1	009858	GOUILLE SPIRALE 8x30HBK
	2	008957	VIS EMB HM 8x55 CL8-8 ZIN
	4	008951	VIS EMB HM 8x20 CL8-8 ZIN
	6	009378	ECROU A EMBASE M.8 ZING.
22	1	393013	VOLANT
22A	1	335135	PROTECTION DE VOLANT ITALIE
22B	1	183035	VOLANT RECT. DEMONTABLE
	2	008951	VIS EMB HM 8x20 CL8-8 ZIN
	2	009378	ECROU A EMBASE M.8 ZING.
23	1	394030	JOINT ETANCHÉ AXE/CUVE
24	1	392003	FLASQUE EXTERIEUR
25	2	000910	ROULEMENT 6206 2RS C3 SRI-2
26	2	009916	CIRCLIPS 30 e EP 2

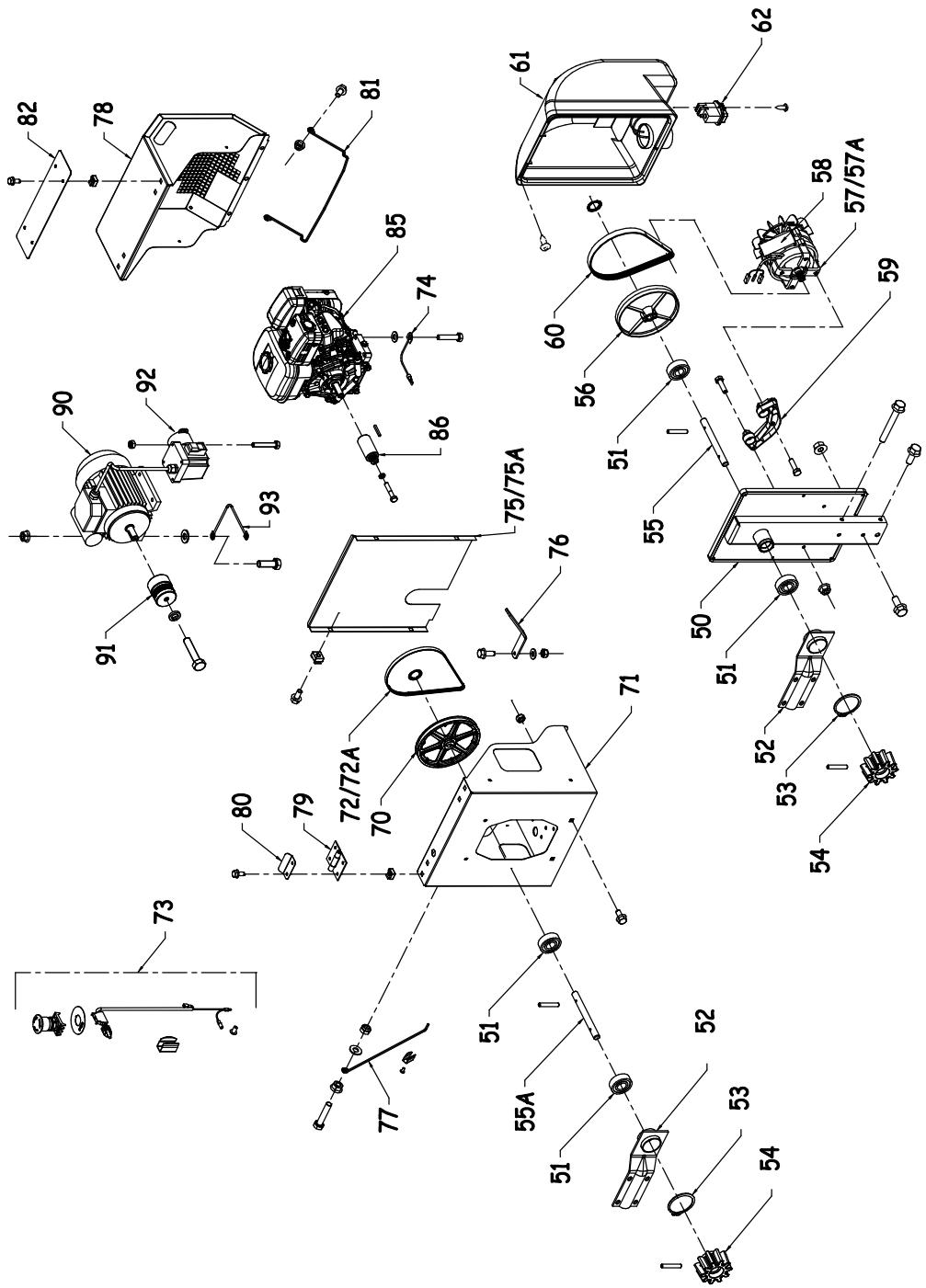

MOTORISATION ELECTRIQUE 2 POLES IP45

Rep	Qté	Rèf	Désignation
50	1	184065	MONTANT CAPOT ACIER 2P
	3	008951	VIS EMB HM 8x20 CL8-8 ZIN
	1	009162	VIS EMB HM 8x100 CL8-8 ZIN
	4	009378	ECROU A EMBASE M.8 ZING.
51	2	000906AA	ROUL.6202 2RS C3 SRI-2
52	1	393009	PALIER D'ETRIER
53	1	009923	CIRCLIPS 42X1.75 EXT
54	1	184009	PIGNON CONIQUE
55	1	184053	AXE ENTRAINEMENT
	2	009854	GOUILLE E.6-30 Standard
56	1	184012	POULIE RECEPTRICE Ø147
	1	009909	CLIPS DE 15
57	1	184010	MOTEUR MONO 700W 2P
57A	1	184018	MOTEUR MONO 850W 2P
58	1	9FCD12	CONDENSATEUR 12mF
59	1	184011	SUPPORT MOTEUR 2P
	5	009153	VIS H M 8 X 30 ZING
	2	009378	ECROU A EMBASE M.8 ZING.
60	1	184041	COUROIRE 608J MAEL-6DENTS
61	1	184035	CAPOT PLASTIQUE COMPLET IP45
	6	009296	VIS TOLE POZI TCBL 5.5x16
62	1	184017	INTER VISSE AVEC PROTECTION 5 PLOTS
	2	009304	VIS TOLE POZI TCBL 4.2x13

MOTORISATION THERMIQUE ET ELECTRIQUE 0,75CV

Rep	Qté	Réf	Désignation
55A	1	184054	AXE D'ENTRAINEMENT CAPOT ACIER
70	1	386255	POULIE D'ENTRAINEMENT
	1	009909	CLIPS DE 15
71	1	337400	FOND DE CAPOT
	4	008950	VIS EMB HM 8x16 CL8-8 ZIN
	4	009368	ECROU FREIN H8 DIN 985
72	1	337410	COUR.POLY V 5 PJ 813 THERMIQUE
72A	1	337411	COUR.POLY V 5 PJ 864 ELECTRIQUE
73	1	294133	ARRET D'URGENCE
	1	009930	AGRAFE LYRE ACIER ZINGUE
	1	009934	RIVET 3.2X6 ALU/ACIER
74	1	164043	FIL DE MASSE CLIPSABLE
75	1	337404	TOLE DE PROTECTION THERMIQUE
75A	1	337407	TOLE DE PROTECTION ELECTRIQUE
	4	009397	ECROU CAGE RAPIDE M8
	4	008950	VIS EMB HM 8x16 CL8-8 ZIN
76	1	337417Z	BEQUILLE DE CAPOT ZINGUE
	1	008951	VIS EMB HM 8x20 CL8-8 ZIN
	1	009714	ROND. PLATE MU 8 ZING
	1	009368	ECROU FREIN H8 DIN 985
77	1	337414	SUPPORT CAPOT
	1	009153	VIS H M 8 X 30 ZING
	1	009378	ECROU A EMBASE M.8 ZING.
	1	009714	ROND. PLATE MU 8(EXT.18) ZIN
	1	009368	ECROU FREIN H8 DIN 985
	1	009930	AGRAFE LYRE ACIER ZINGUE
	1	009934	RIVET 3.2X6 ALU/ACIER
78	1	337405	PORTE DE CAPOT
79	2	164020	CHARNIERE CAPOT 8.5
80	2	337418	BUTEE HAUTE DE PORTE
	8	009397	ECROU CAGE RAPIDE M8
	8	008950	VIS EMB HM 8x16 CL8-8 ZIN
81	1	337413	POIGNEE DE FERMETURE
	2	008950	VIS EMB HM 8x16 CL8-8 ZIN
	2	009378	ECROU A EMBASE M.8 ZING.
82	1	337419	PLAQUE DE FIXATION ELECTRIQUE
	4	009397	ECROU CAGE RAPIDE M8
	6	008950	VIS EMB HM 8x16 CL8-8 ZIN
	2	009378	ECROU A EMBASE M.8 ZING.

MOTEUR KOHLER SH265
Rep	Qté	Rèf	Désignation
85	1	294053	MOTEUR KOHLER SH265-4,1CV
	4	009155	VIS HM 8 X 40 mm ZING.
	4	009714	ROND. PLATE MU 8 ZING.
	4	009378	ECROU A EMBASE M.8 ZING.
86	1	337415	POULIE MOT. Ø20 - ALES. Ø19,05
	1	009872	CLAVETTE 4,75x4,75x38
	1	009771	ROND. GROWER W 8 ZING.
	1	009313	VIS TH 5/ 16" UNF 1"3/4

MOTEUR ELECTRIQUE 4 POLES 0.75 CV MONO
Rep	Qté	Rèf	Désignation
90	1	164024	MOTEUR ELECTRIQUE 0.75 CV MONO
	4	009153	VIS HM 8 X 30 mm
	5	009714	ROND. PLATE MU 8 ZING
	4	009378	ECROU A EMBASE M.8 ZING.
91	1	337416	POULIE MOTEUR Ø38 ALØ19
	1	009771	ROND. GROWER W 8 ZING.
	1	009152	VIS HM 8 X 25 mm
92	1	164047	INTER.PRI.FR.PRO + SONDE
	4	009122	VIS H M5x30 CL6-8 ZING.
	4	009366	ECROU FREIN H M5 DIN 985 ZIN
	3	009341	ECROU H M4 ZING.
93	1	414014	FIL DE TERRE

6-ENTRETIEN ET MAINTENANCE :

• Àprous chaque utilisation, débrancher (version électrique) et nettoyer soigneusement l'intérieur et l'extérieur de votre betonnière. Utiliser un jet d'eau, mais pas de nettoyeur haute pression. Eviter de diriger le jet sur l'interrupteur (version électrique) et sur le moteur à travers les orifices du capot. Le nettoyage de votre betonnière est une garantie de longévité.
• Pour nettoyer l'intérieur de la cuve efficacement, utiliser une ou deux pelletées de gravillons et de l'eau, laisser tourner quelques minutes. Le suivi et la fourniture des pièces détachées de nos betonnières est assurependant une durée de 5 ans à partir de la date de fabrication indiquée sur la plaque de la machine.

Pour toute demande de garantie, adressez vous à votre revendeur muni de votre facture d'achat.

MODIFICATION DU PRODUIT :

Soucieux d'améliorer constamment la qualité et l'efficacité de nos produits, nous nous réservons le droit de modifier, en cours de série, le produit ici-desscrit.

7 - GARANTIE :

Le Constructeur garantit votre betonnière pour une durée de 24 MOIS à partir du jour d'achat. Cette période, couvre uniquement le remplacement gratuite des pieces (hors main d'oeuvre) qui sont défectueuses par suite d'un vice de fabrication. Le constructeur se réserves le droit d'expertiser les pieces défectueuses. La période de garantie ne couvre pas les défectuosités liées à : Un problème de transport, une manutention maladroite, une mauvaise utilisation, un manque d'entretien, ou l'emploi de pieces de rechange étrangères à la marque. Les pieces d'usure de la machine ne sont pas couvertes par la garantie (pignon, couronne, couroie, poulie). La garantie des moteurs thermiques est accordée par le Fabricant de ceux-ci.

Le constructeur décline toute responsabilité en cas de non respect des consignes de sécurité et des règles d'utilisation.

Pour toute demande de garantie, adressez vous à votre revendeur muni de votre facture d'achat.

PIECES DE RECHANGE

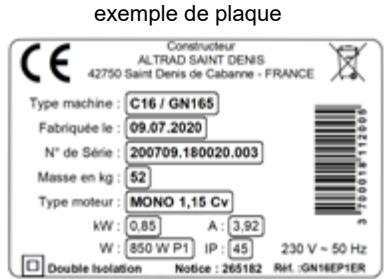

Pour toute commande, s'adresser au détaillant revendeur de la betonnière en indiquant les informations ci-dessous, reprises sur la plaque de la machine, située à l'arrière du capot moteur :

Le type de la machine
La date de fabrication
Le N° de série
Le type du moteur

Preciser, la quantité, la désignation et la référence des pieces désirées.

• Les betonnières électriques et thermiques sont manutentionnables à la main par le volant (1 main en haut et 1 main en bas).
• Déplacez la machine en la poussant ou en la tirant en prénant soins de toujours respecter le centre de gravité.
• Lorsque vous déplacez la machine assurez vous qu'aucun obstacle ne se trouve sur votre trajectory.
  Assurez you que les roues tournent librement et sont parfaitement goupillées. Lors de l'utilisation de votre machine, vous pouvez protéger les roues en les envelopopant dans un sac afin d'éviter les projections de béton.

DATE	NOM	NATURE DE L'INTERVENTION
