Type de produit Électrovanne d'irrigation
Marque HUNTER
Modèle PGV100MMB
Taille de raccord 1 pouce (filetage BSP ou NPT)
Pression de service 0,14 à 1,0 MPa (1,4 à 10 bars)
Débit maximal 34 l/min (9 GPM)
Alimentation 24 VAC, 50/60 Hz
Consommation électrique 0,3 A (appel) / 0,2 A (maintien)
Température maximale du fluide 60°C
Matériau du corps Nylon renforcé de fibre de verre
Type de solénoïde Normalement fermé, à action directe
Fonctions principales Commande d'irrigation, régulation de débit
Entretien Nettoyage du tamis régulier
Sécurité Protection IP68 (immergeable)
Pièces détachées Bobine, diaphragme, ressort, joint
Réparabilité Oui, pièces disponibles

FOIRE AUX QUESTIONS - Pgv100mmb HUNTER

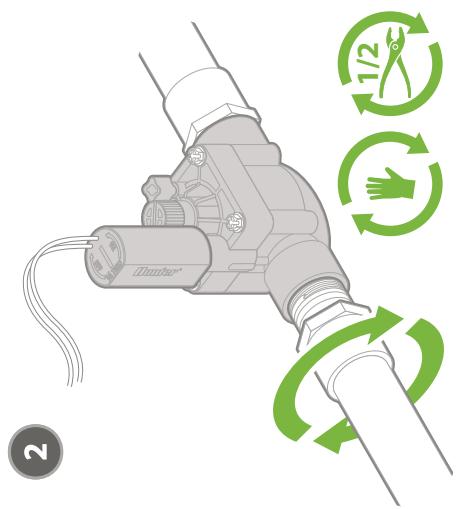

Comment installer l'électrovanne PGV100MMB ?
Installez-la dans le sens de la flèche sur le corps. Raccordez l'alimentation 24 VAC au solénoïde. Assurez-vous que le tamis est propre avant la mise en service.
Quelle est la tension d'alimentation requise ?
L'électrovanne fonctionne en 24 VAC, 50/60 Hz. Un transformateur adapté est nécessaire.
Comment ouvrir manuellement la vanne ?
Tournez le solénoïde dans le sens antihoraire (environ 1/4 de tour) pour ouvrir manuellement. Revissez pour fermer.
Pourquoi la vanne ne s'ouvre-t-elle pas ?
Vérifiez l'alimentation (24 VAC), le câblage et la propreté du tamis. Le solénoïde peut être défectueux.
Quelle est la pression maximale supportée ?
La pression de service maximale est de 1,0 MPa (10 bars). Ne dépassez pas cette valeur.
Comment nettoyer le tamis ?
Dévissez le capuchon du tamis, retirez-le, nettoyez-le à l'eau claire et remettez-le en place.
L'électrovanne est-elle compatible avec un programmateur Hunter ?
Oui, elle est compatible avec tous les programmateurs Hunter utilisant une sortie 24 VAC standard.

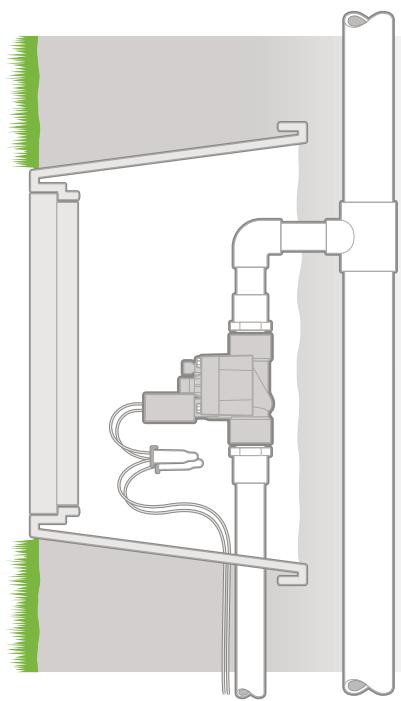

Peut-on enterrer l'électrovanne ?
Oui, elle possède une protection IP68 et peut être immergée. Assurez-vous de bien étanchéifier les connexions.

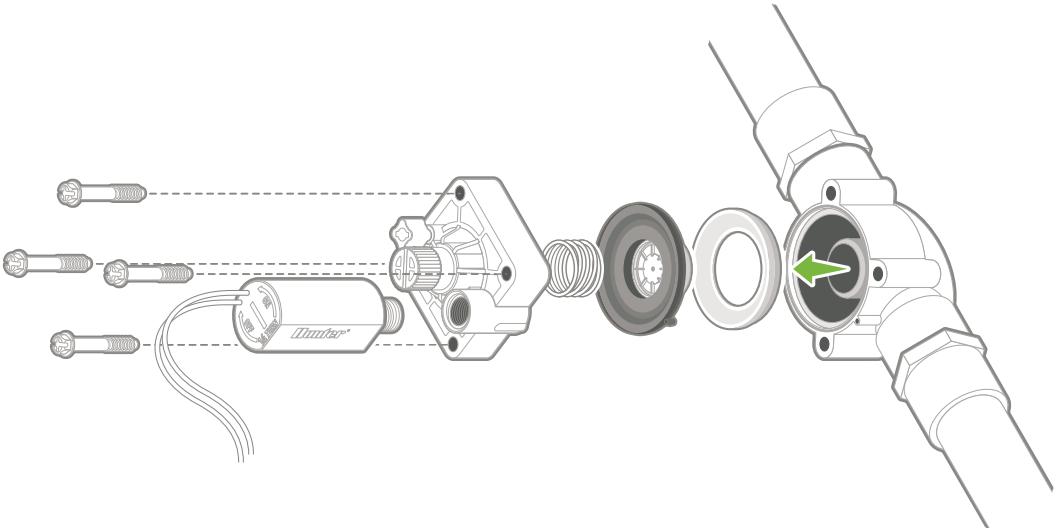

Quelles pièces de rechange sont disponibles ?
Les pièces détachées incluent la bobine (solénoïde), le diaphragme, le ressort et les joints.
Comment remplacer le solénoïde ?
Débranchez l'alimentation, dévissez l'ancien solénoïde, vissez le nouveau en serrant à la main. Rebranchez le fils.

Questions des utilisateurs sur Pgv100mmb HUNTER

3 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Comment identifier le fil commun sur une électrovanne HUNTER PGV100MMB lorsque les deux fils sont rouges ?
FAQ fréquente - 11/01/2026
Réponse Notice-Facile

Sur l'électrovanne HUNTER PGV100MMB, il arrive que les deux fils soient de couleur rouge, ce qui peut compliquer l'identification du fil commun. Voici comment procéder :

Identification du fil commun

  • Vérifiez la documentation technique : Le schéma de câblage fourni avec l'électrovanne précise généralement quel fil est le commun.
  • Utilisez un multimètre : En mode continuité ou résistance, mesurez entre les fils et la source d'alimentation pour identifier le fil connecté au commun.
  • Testez la bobine : En alimentant un fil, observez si l'électrovanne s'active, ce qui peut aider à distinguer le fil de commande du fil commun.

En l'absence de marquage clair, il est important de procéder avec précaution pour éviter tout dommage électrique. Si vous n'êtes pas sûr, il est conseillé de contacter un professionnel ou le support technique HUNTER pour une assistance spécifique.

Répondre (soyez le premier)
À quoi sert la vis noire en plastique sur la vanne HUNTER PGV100MMB ?
FAQ fréquente - 11/01/2026
Réponse Notice-Facile

La vis noire en plastique située sur la vanne HUNTER PGV100MMB joue un rôle important dans le fonctionnement du solénoïde de la vanne. Voici ses principales fonctions :

  • Réglage du débit ou de la pression : Cette vis peut permettre d'ajuster le débit d'eau ou la pression dans le système d'irrigation, en modulant l'ouverture ou la fermeture partielle de la vanne.
  • Maintien et étanchéité : Elle contribue également à maintenir le solénoïde en place et à assurer une bonne étanchéité pour éviter les fuites d'eau.

Il est important de manipuler cette vis avec précaution, sans forcer excessivement, afin de ne pas endommager le mécanisme interne de la vanne. Une mauvaise manipulation peut entraîner un mauvais fonctionnement ou des fuites.

Répondre (soyez le premier)
À quoi sert le mécanisme "1/4 turn" sur le solénoïde de la vanne HUNTER PGV100MMB ?
FAQ fréquente - 11/01/2026
Réponse Notice-Facile

Le mécanisme "1/4 turn" sur le solénoïde de la vanne HUNTER PGV100MMB désigne une fonction qui permet d'ouvrir ou de fermer la vanne en effectuant une rotation d'un quart de tour (90 degrés) du solénoïde.

Fonctionnalités du "1/4 turn" :

  • Ouverture et fermeture rapide : En tournant le solénoïde d'un quart de tour, vous pouvez activer ou désactiver rapidement le passage de l'eau à travers la vanne.
  • Maintenance facilitée : Ce mécanisme permet de bloquer ou débloquer la vanne sans avoir besoin d'outils supplémentaires, ce qui simplifie les opérations de maintenance ou les réglages sur le terrain.
  • Contrôle manuel : Le "1/4 turn" offre un moyen simple et efficace de contrôler le débit d'eau en cas de besoin, notamment en cas de défaillance électrique ou pour des interventions ponctuelles.

En résumé, le "1/4 turn" est un système pratique intégré au solénoïde qui facilite la gestion manuelle de la vanne HUNTER PGV100MMB, garantissant un contrôle rapide et simple du flux d'eau.

Répondre (soyez le premier)

Téléchargez la notice de votre Vannes et électrovannes au format PDF gratuitement ! Retrouvez votre notice Pgv100mmb - HUNTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pgv100mmb de la marque HUNTER.

MODE D'EMPLOI Pgv100mmb HUNTER

Hunter®

HUNTER Pgv100mmb - Hunter® - 1

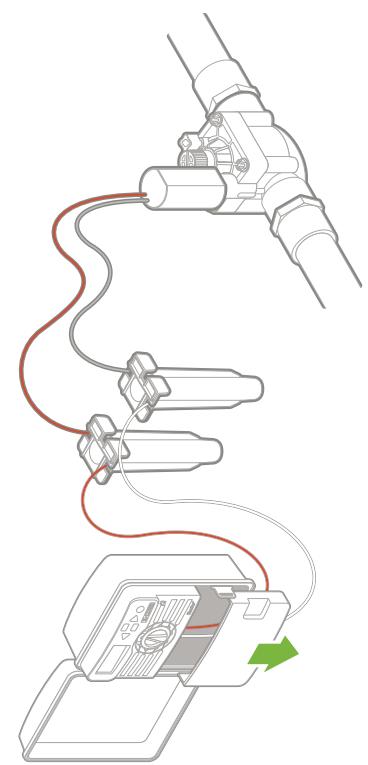

HUNTER Pgv100mmb - Hunter® - 2

HUNTER Pgv100mmb - Hunter® - 3

HUNTER Pgv100mmb - Hunter® - 4

HUNTER Pgv100mmb - Hunter® - 5

HUNTER Pgv100mmb - Hunter® - 6

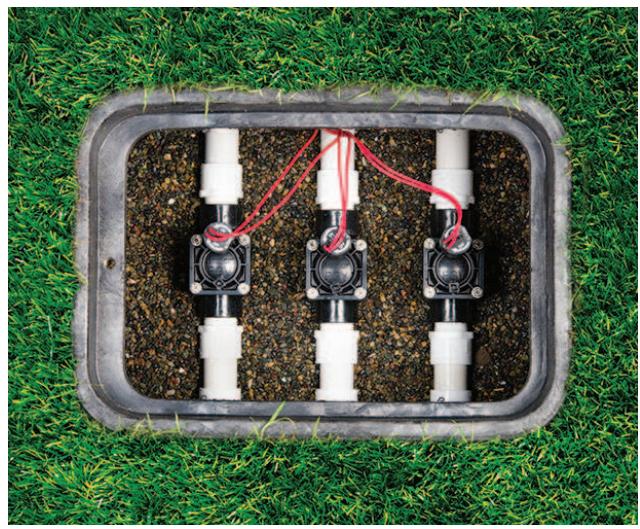

HUNTER Pgv100mmb - Hunter® - 7

HUNTER Pgv100mmb - Hunter® - 8

HUNTER Pgv100mmb - Hunter® - 9

HUNTER Pgv100mmb - Hunter® - 10

HUNTER Pgv100mmb - Hunter® - 11

HUNTER Pgv100mmb - Hunter® - 12

HUNTER Pgv100mmb - Hunter® - 13
