2400658 - Ouverture manuelle à clé pour moteur porte de garage SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouverture manuelle à clé pour moteur porte de garage
Marque	SOMFY
Modèle	2400658
Fonctions principales	Déverrouillage extérieur manuel de la porte de garage en cas de coupure de courant à l'aide d'une serrure à clé
Compatibilité	Moteurs SOMFY des séries GDK, KEASY, AXORN, DEXXO PRO, OPTIMO, COMPACT et KEASYS
Installation	Montage sur porte de garage avec liaison par cordelette entre le barillet et le système de déverrouillage du chariot de l'actionneur; nécessite de repérer la position et d'adapter le montage selon la nature et l'épaisseur de la porte
Utilisation	Déverrouillage manuel en ouvrant la serrure et en tirant le barillet et la cordelette; reverrouillage manuel du chariot obligatoire avant toute nouvelle commande du moteur
Sécurité	Nécessité impérative de reverrouiller le chariot après déverrouillage avant de commander le moteur; non-respect des instructions exclut la responsabilité et la garantie SOMFY
Matériau principal	Acier et plastique (estimation raisonnable)
Contenu de l'emballage	Serrure à clé, barillet, cordelette, came G, goupille (selon notice)
Entretien et nettoyage	Aucune instruction spécifique; maintenir la serrure propre et lubrifiée si nécessaire
Pièces détachées et réparabilité	Non spécifié; contacter SOMFY pour pièces de rechange
Informations générales	Notice d'utilisation et mode d'emploi gratuit disponibles en PDF; photos non contractuelles; sous réserve de modifications sans préavis

FOIRE AUX QUESTIONS - 2400658 SOMFY

Comment installer l'ouverture manuelle à clé pour moteur de porte de garage SOMFY 2400658 ?

Repérez d'abord la position de la serrure sur la porte (Fig. 1). Selon la nature et l'épaisseur de la porte, effectuez le montage (Fig. 2). Reliez la cordelette au barillet et au système de déverrouillage du chariot de l'actionneur (Fig. 3). Pour les modèles GDT, montez la came G sur le chariot à l'aide de la goupille. Ajustez la cordelette de sorte qu'aucune traction ne soit exercée sur le barillet durant tous les mouvements de la porte.

Ce dispositif est-il compatible avec tous les moteurs SOMFY ?

Ce dispositif est compatible avec les moteurs SOMFY des séries GDK, KEASY, AXORN, DEXXO PRO, OPTIMO, COMPACT, KEASYS (modèles mentionnés dans la notice). Pour d'autres modèles, vérifiez la compatibilité auprès de SOMFY.

Que faire en cas de perte de la clé ?

La notice ne mentionne pas de solution pour les clés perdues. Il est recommandé de contacter SOMFY ou un serrurier professionnel pour obtenir une clé de remplacement ou changer le cylindre.

Comment déverrouiller la porte de garage en cas de panne de courant ?

Insérez la clé dans la serrure extérieure et tournez pour ouvrir. Tirez ensuite sur le barillet et la cordelette jusqu'au déverrouillage du chariot (Fig. 4). La porte peut alors être ouverte manuellement.

Est-il nécessaire de reverrouiller le chariot avant de commander le moteur ?

Oui, il est absolument nécessaire de reverrouiller le chariot avant toute nouvelle commande du moteur. Pour cela, remettez en place le barillet et reverrouillez le chariot manuellement.

Quelles sont les précautions de sécurité à respecter ?

Respectez impérativement les instructions d'installation et d'utilisation. Le non-respect exclut la responsabilité et la garantie SOMFY. Assurez-vous que la cordelette n'exerce aucune traction sur le barillet pendant les mouvements de la porte.

Ce dispositif peut-il être installé sur une porte en bois ou en métal ?

Oui, la notice indique que le montage s'effectue selon la nature et l'épaisseur de la porte. Les portes en bois, métal ou autres matériaux compatibles sont acceptables, mais l'installation peut nécessiter des adaptations.

Comment ajuster la cordelette après installation ?

Après avoir monté la serrure et relié la cordelette, vérifiez qu'aucune traction n'est exercée sur le barillet lors des mouvements de la porte. Si nécessaire, raccourcissez ou rallongez la cordelette pour obtenir une tension neutre.

Où trouver des pièces de rechange pour ce dispositif ?

La notice ne fournit pas d'information sur les pièces de rechange. Contactez le service client SOMFY ou un revendeur agréé pour obtenir des pièces détachées.

Comment entretenir la serrure de déverrouillage ?

Aucune instruction d'entretien spécifique n'est donnée. Il est conseillé de garder la serrure propre et de lubrifier le mécanisme de temps en temps avec un lubrifiant adapté pour éviter l'oxydation.

MODE D'EMPLOI 2400658 SOMFY

Somfy SAS dans un souci constant d'évolution et d'amélioration peut modifier le produit sans prévis. Photos non contractuelles. Somfy SAS in a constant concern of evolution and improvement may modify the product without prior notice. Non contractual pictures. ©SOMFY. SOMFYSAS, capital 20.000.000 Euros, RCS Annecy 303.970.230 - 06/2014

2

3

GDT
AXORN NS, GDK
DEXXO PRO / OPTIMO / COMPACT KEASY 600/800

AXORN 65 PRO, AXORN 85 PRO KEASY L, KEASY XL
KEASYS

4

SERRURE DE DEVERROUILLAGE EXTERIEUR

1. PRESENTATION

Permet de déverrouiller les portes de garde de l'extérieur si coupree d'courant à l'aide d'une serrure à clé.

2. RECOMMANDATIONS

Le non-respect des instructions exclut la responsabilité de SOMFY et sa garantie. Somfy ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

3. INSTALLATION

Fig. 1 - Repérer la position de la serrure

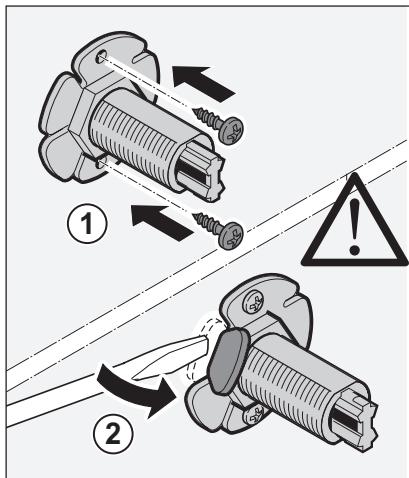

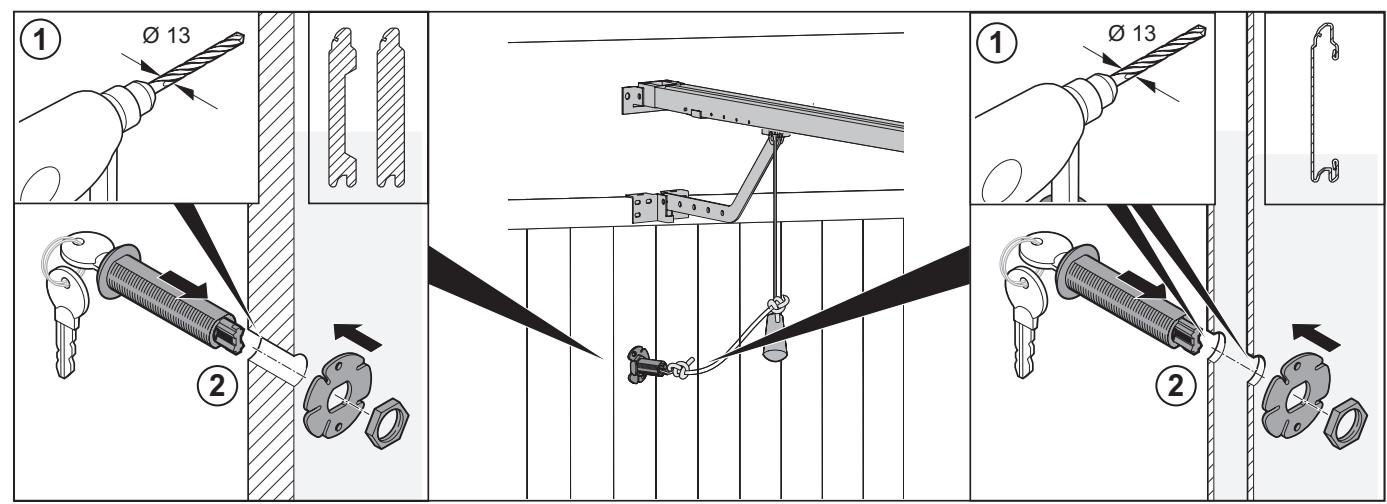

Fig. 2 - Selon la nature et l'épaisseur de la porte, effectuer le montage.

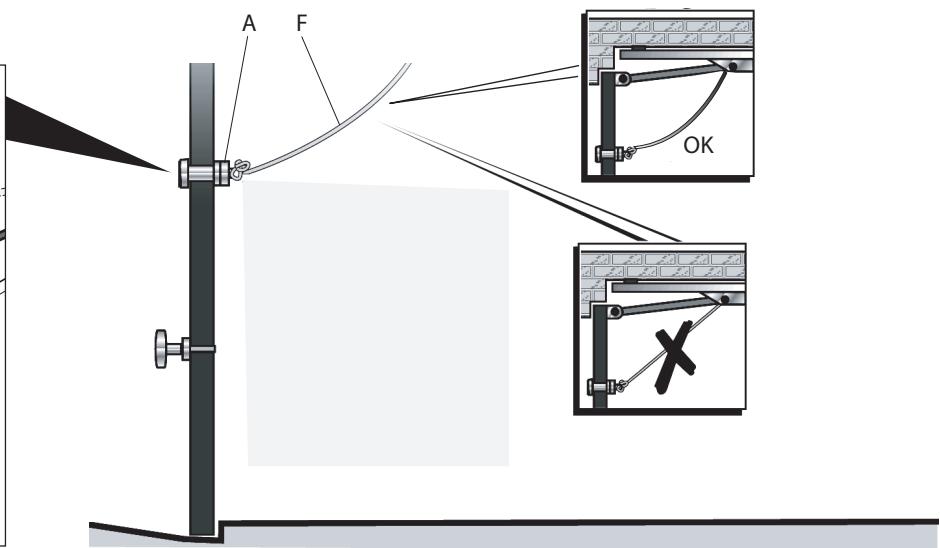

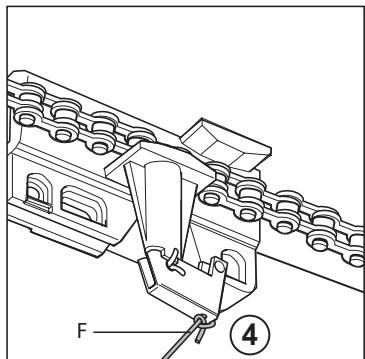

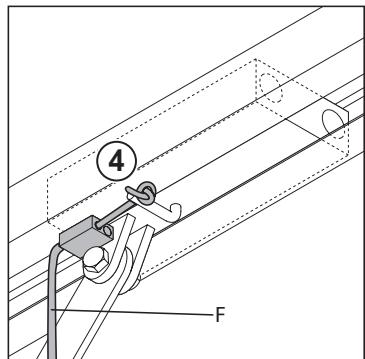

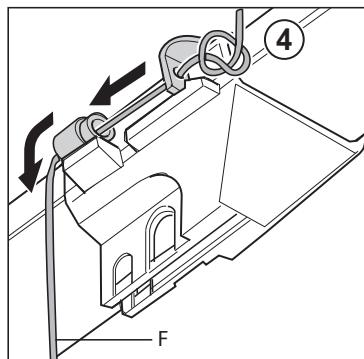

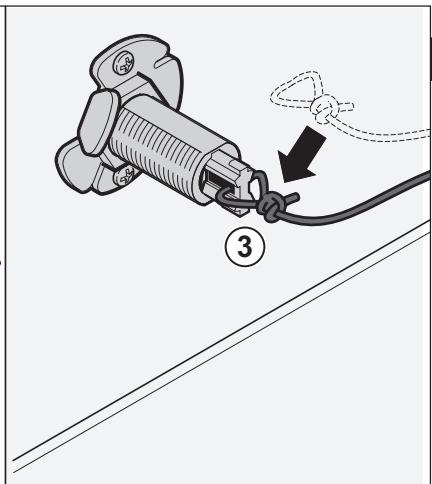

Fig. 3 - Relier la cordelette F au barillet A et au système de déverrouillage du chariot de l'actionneur.

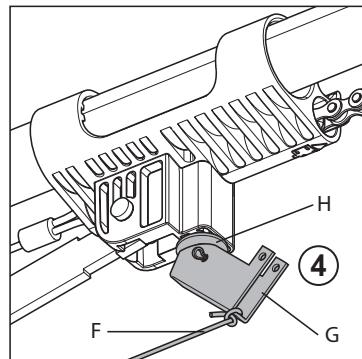

GDT : monter la came G sur le chariot de l'actionneur à l'aide de la goupille.

Ajuster la cordelette de sorte que aucune traction ne soit exercée sur la barillet durant tous les mouvements de la porte.

4. UTILISATION DU SYSTÉME DE DÉVERROUILAGE

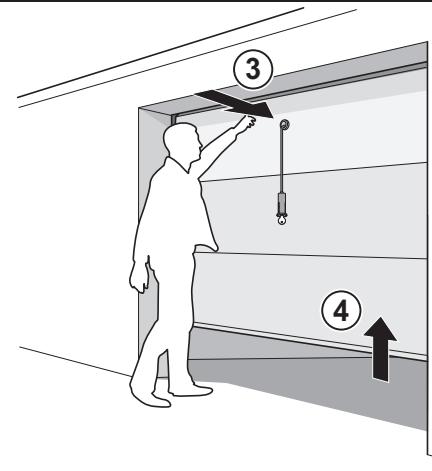

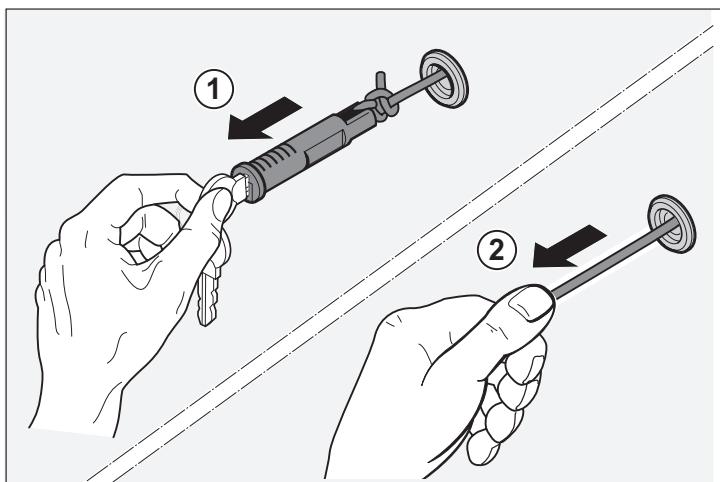

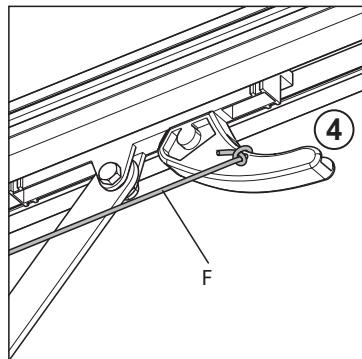

• Pour déverrouiller l'actionneur, ouvrir la serrure et tirer sur le barillet et la cordelette jusqu'àu déverrouillage du chariot (Fig. 4).
• Pour reverrouiller, remetre en place le barillet et reverrouiller le chariot.

Attention : il est absolutement nécessaire de reverrouiller le chariot avant toute nouvelle commande du moteur.

EXTERNAL RELEASE LOCK

1. PRESENTATION
