Double interrupteur va-et-vient Céliane LE07301AA - Double interrupteur va-et-vient LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Double interrupteur va-et-vient
Marque	Legrand
Modèle	Céliane LE07301AA
Utilisation	Commande d'éclairage depuis 1 ou 2 points (interrupteur ou va-et-vient)
Nombre de circuits	2 circuits d'éclairage
Tension nominale	230 V~ 50 Hz
Courant nominal	10 A
Section de fil	1,5 mm²
Type de fil	Fil rigide
Bornes	Bornes automatiques (auto)
Couleur des fils	Phase : toute couleur sauf bleu et vert/jaune ; Neutre : bleu ; Terre : vert/jaune
Dimensions de la plaque	80 x 80 mm
Profondeur	40 mm
Poids	100 g
Matériau	Plastique (polycarbonate)
Origine	Fabriqué en France
Indice de protection	IP20
Sécurité	Installation par un électricien qualifié recommandée
Entretien	Nettoyer avec un chiffon sec
Garantie	2 ans (garantie légale)
Réparabilité	Pièces détachées disponibles auprès de Legrand
Compatibilité	Plaques de la gamme Céliane

FOIRE AUX QUESTIONS - Double interrupteur va-et-vient Céliane LE07301AA LEGRAND

Comment installer correctement ce double interrupteur va-et-vient ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant au disjoncteur. Raccordez les fils selon le schéma de la notice : la phase sur la borne commune, les fils de navette sur les bornes 1 et 2. Le neutre n'est pas utilisé. Pour un simple interrupteur, utilisez seulement un point de commande.

Puis-je utiliser ce produit avec des ampoules LED ?

Oui, ce double interrupteur est compatible avec les ampoules LED ainsi que les lampes à incandescence, halogènes et fluocompactes. Assurez-vous que la puissance totale ne dépasse pas 10 A.

Quelle est la différence entre un interrupteur simple et un va-et-vient ?

Un interrupteur simple commande un point d'éclairage depuis un seul endroit. Un va-et-vient permet de commander le même éclairage depuis deux endroits différents, comme au haut et au bas d'un escalier.

Comment brancher les fils pour un va-et-vient avec ce modèle ?

Pour un va-et-vient, vous devez utiliser deux interrupteurs identiques. Sur le premier, connectez la phase sur la borne commune, et les deux navettes sur les bornes 1 et 2. Sur le second, reliez les navettes aux mêmes bornes, et la borne commune au retour lampe.

Ce produit nécessite-t-il un fil de neutre ?

Non, ce double interrupteur ne nécessite pas de fil de neutre. Il commute uniquement la phase. Le neutre est directement raccordé à la lampe.

Que faire si l'interrupteur ne fonctionne pas après installation ?

Vérifiez d'abord que le courant est rétabli au disjoncteur. Contrôlez le branchement des fils : assurez-vous que les navettes sont inversées correctement. Testez les connexions avec un multimètre. Si le problème persiste, contactez un électricien.

Puis-je remplacer un ancien interrupteur par ce modèle Céliane ?

Oui, à condition que le boîtier d'encastrement soit compatible. Le Céliane LE07301AA utilise des bornes automatiques acceptant les fils rigides de 1,5 mm². Vérifiez les dimensions de la plaque (80x80 mm) pour le recouvrement.

Comment nettoyer l'interrupteur sans l'endommager ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs, les solvants ou l'eau qui pourraient pénétrer dans le boîtier. Ne vaporisez pas de liquide directement sur l'interrupteur.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces de rechange (boutons, bornes, mécanismes) sont disponibles chez les distributeurs agréés Legrand ou sur le site officiel. Utilisez le numéro de modèle LE07301AA pour identifier la pièce.

Ce produit est-il garanti ?

Ce produit bénéficie de la garantie légale de conformité de 2 ans. Legrand offre également une garantie contractuelle selon les conditions d'achat. Conservez la preuve d'achat.

MODE D'EMPLOI Double interrupteur va-et-vient Céliane LE07301AA LEGRAND

Ce produit doit être installe conformément aux régles d'installation et de préférence par un électricien qualifié. Une installation et une utilisation incorporelles peuvent entrainer des risques de chic électricu ou d'accidie. Avant d'effectuer l'installation, lore la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvir, démonter, alterer ou modifier l'appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toutuveitung ou réparation non autorisé annule l'intégrabilité des responsabilités, droits à remplacement et garanties. Utiliser exclusively les accessoires de la marque Legrand.

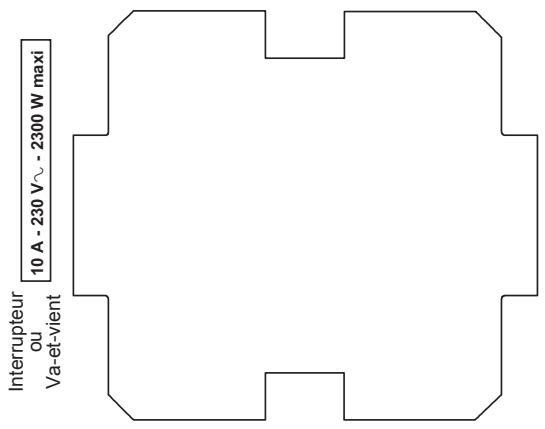

En interrupteur, commande d'1 seul endroit

En va-et-vient, commande de 2 endroits différents

Fil rigide
section 1,5mm^2
N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
·（terre） = vert/jaune

Pour commander
2 circuits lumière

Made in France

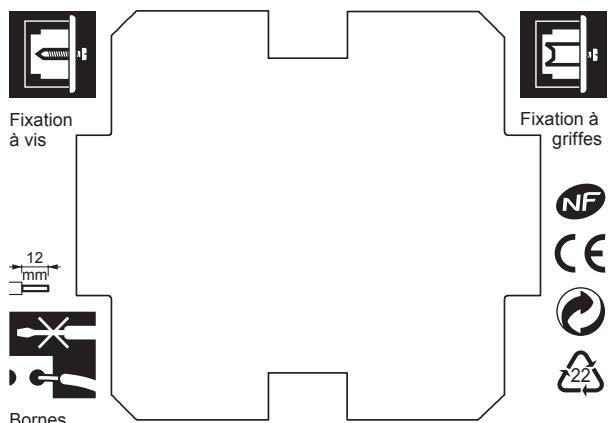

Bornes
auto
