Type de produit	Prise de courant 2P+T
Marque	Legrand
Série	Céliane
Référence	0 997 52 / LE07323AA
Matériau	Polycarbonate (thermoplastique)
Couleur	Blanc (standard)
Dimensions (mécanisme)	45 x 45 x 30 mm
Poids	50 g
Tension nominale	250 V AC
Courant nominal	16 A
Type de connexion	Bornes à vis (titanium)
Section de fil maximale	2,5 mm²
Indice de protection	IP20
Température de fonctionnement	-5 °C à +40 °C
Norme	NFC 61-314
Installation	Encastrée ou saillie (sur socle Céliane)
Type de montage	Rénovation (compatible plaque Céliane)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Installation par électricien qualifié recommandée
Accessoires fournis	Vis de fixation, notice d'installation
Garantie	2 ans (sous réserve des conditions Legrand)

FOIRE AUX QUESTIONS - Prise avec terre spéciale rénovation Céliane LEGRAND

Comment installer cette prise de courant rénovation Céliane ?

Pour installer cette prise, coupez l'alimentation électrique. Identifiez les fils : neutre (bleu), phase (tout sauf bleu et vert/jaune), terre (vert/jaune). Raccordez les fils sur les bornes à vis avec un tournevis adapté. Serrez correctement. Replacez le mécanisme dans le socle et clipser la plaque de finition.

Quelle section de fil utiliser ?

La section maximale est de 2,5 mm² pour les fils rigides. Utilisez la même section pour les trois conducteurs.

Est-elle compatible avec les anciennes installations ?

Oui, cette prise est conçue pour la rénovation. Elle s'adapte aux socles Céliane existants. Vérifiez la compatibilité avec votre plaque.

Quel type de tournevis utiliser ?

Utilisez un tournevis cruciforme ou plat adapté aux vis titanium des bornes.

Faut-il un disjoncteur différentiel ?

Il est recommandé d'installer un disjoncteur différentiel 30 mA en amont pour la sécurité.

Puis-je l'utiliser en extérieur ?

Non, l'indice de protection IP20 la destine à un usage intérieur uniquement.

Comment nettoyer cette prise ?

Nettoyez avec un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs.

La prise est-elle encastrable ?

Oui, elle peut être encastrée ou en saillie selon le socle Céliane utilisé.

Puis-je remplacer une ancienne prise par ce modèle ?

Oui, remplacez votre ancienne prise par celle-ci en respectant le schéma de raccordement. Assurez-vous que le socle est compatible Céliane.

Où trouver la notice détaillée ?

La notice est disponible gratuitement sur notice-facile.com. Vous pouvez également la télécharger en format PDF.

MODE D'EMPLOI Prise avec terre spéciale rénovation Céliane LEGRAND

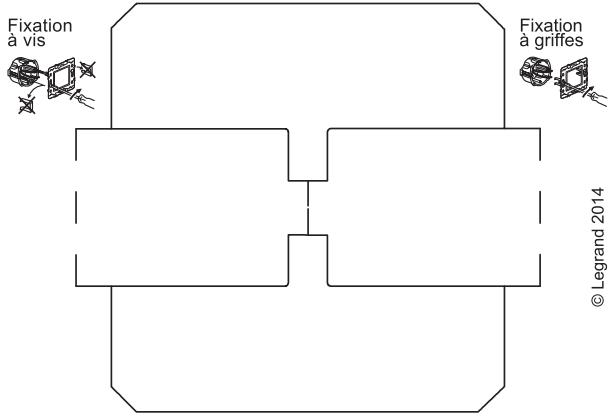

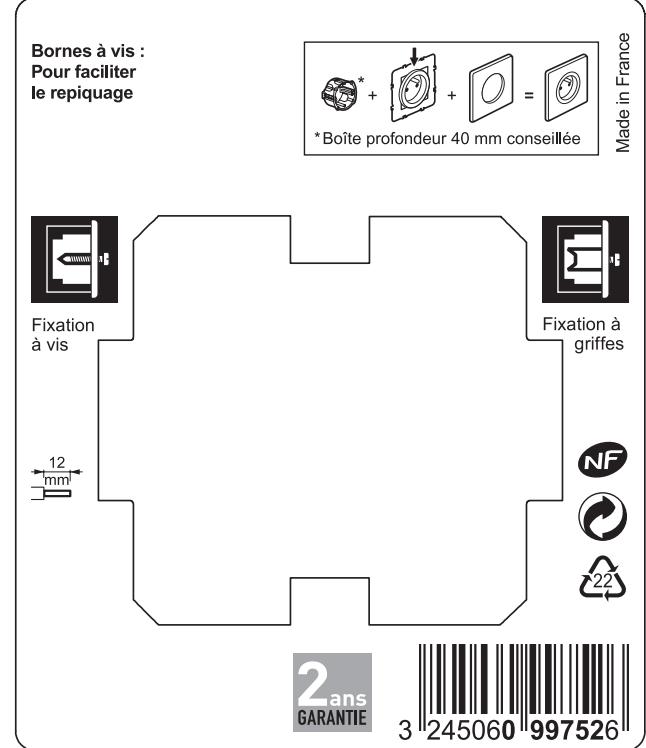

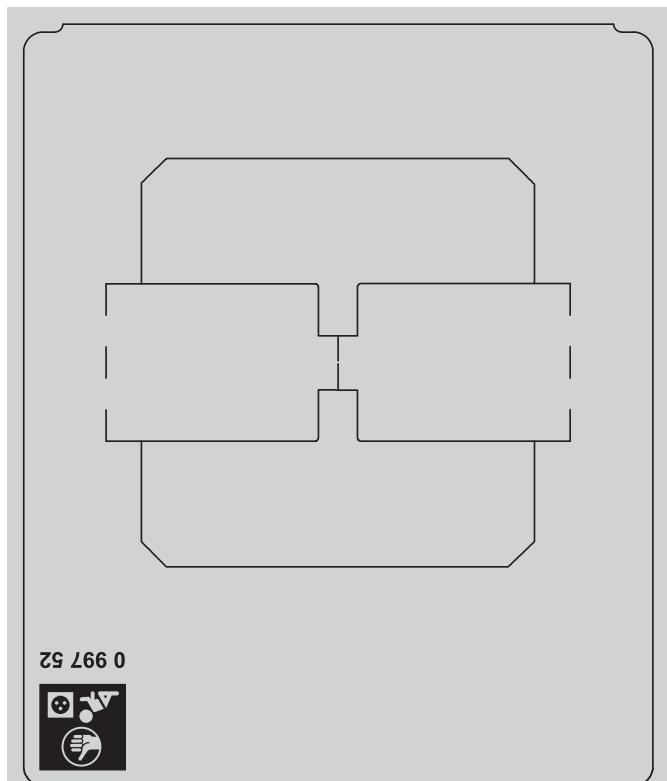

0 997 52 - Notice générique - LE07323AA MECANISME - PRISE 2P+T à vis titane - CELIANETM

Ce produit doit être installete conformement aux régles d'installation et de préférence par unElectricien qualifié. Une installation et une utilisation incorrectes peuvent entrainer des risques de chic électrique ou d'incendie. Avant d'effectuer l'installation, dire la notice, tener compte du lieu de montage spécifique au produit. Ne pas ouvret, démonter, ALTERER ou modifier l'article sauf mention particulière indiquée dans la notice, Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toutuve rupture ou réparation non autorisée annule l'intégrité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires de la marque Legrand.

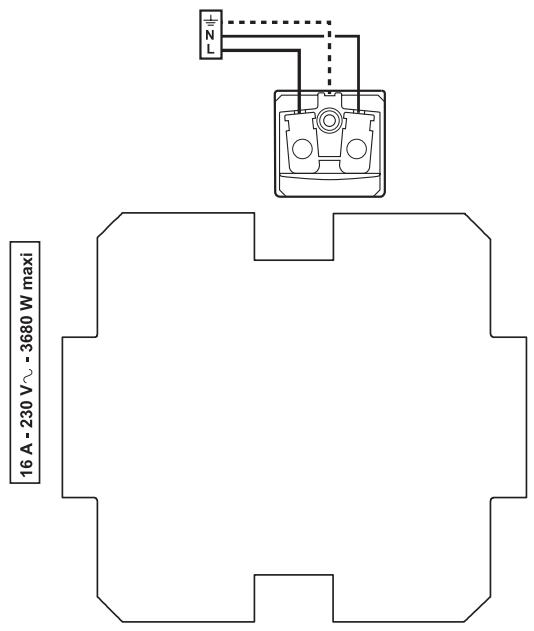

Fil rigide N(neutre) = bleu
section 2,5 mm² L (phase) = tout sauf bleu et vert/jaune
……… 1/2 (terre) = vert/jaune
