Type de produit	Prise de courant 2P+T (phase, neutre, terre) à encastrer, mécanisme pour série Céliane
Marque	Legrand
Gamme	Céliane
Matière	Thermoplastique et contacts en laiton
Dimensions (mécanisme)	71 x 71 x 24 mm (hauteur, largeur, profondeur)
Poids	Environ 45 g
Alimentation	230 V ~ 50 Hz, 16 A
Nombre de pôles	2 pôles + terre
Type de montage	À encastrer (affleurant) dans boîte d'encastrement
Fixation	Par pattes de fixation ou vis (selon boîtier)
Conformité	NF C 61-310, CEI 60884-1
Indice de protection	IP20 (usage intérieur)
Température de fonctionnement	-5 °C à +40 °C
Raccordement	Bornes automatiques (connecteurs rapides) pour conducteurs rigides jusqu'à 2,5 mm²
Compatibilité	Utilisable avec toutes les plaques et cadres de la série Céliane Legrand
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humide. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Alimentation débranchée avant toute intervention. Ne pas modifier l'appareil. Utiliser uniquement dans un circuit protégé par disjoncteur.
Pièces détachées et réparabilité	Mécanisme modulaire remplaçable. Pièces de rechange disponibles (bornes, contacts) auprès des revendeurs agréés Legrand.
Garantie	2 ans (conformité légale) – plus selon conditions du vendeur

FOIRE AUX QUESTIONS - Prise avec terre Céliane LEGRAND

Comment installer la prise Céliane Legrand ?

Coupez le courant au disjoncteur. Raccordez les fils (phase, neutre, terre) aux bornes automatiques. Vissez le mécanisme dans la boîte d'encastrement, puis clipsez le cadre et la plaque de finition.

Quelle est la section de fil recommandée ?

Les bornes acceptent des conducteurs rigides de section 1,5 mm² à 2,5 mm². Pour une utilisation standard, du 2,5 mm² est conseillé.

Puis-je utiliser cette prise avec un adaptateur de voyage ?

Oui, tant que l'adaptateur est conforme aux normes françaises et ne dépasse pas 16 A. Attention toutefois à la charge électrique.

La prise Céliane est-elle compatible avec les plaques d'autres marques ?

Non, le mécanisme Céliane est spécifique à la gamme Legrand Céliane. Il nécessite un cadre et une plaque de cette série pour un montage correct.

Comment nettoyer la prise sans l'endommager ?

Utilisez un chiffon doux, sec ou légèrement humide. Évitez les produits chimiques, alcool ou nettoyants abrasifs qui peuvent ternir ou attaquer la matière.

Que faire si la prise ne tient pas dans le boîtier d'encastrement ?

Vérifiez la profondeur du boîtier (minimum 40 mm recommandé). Si nécessaire, ajustez les pattes de fixation ou utilisez une boîte adaptée aux mécanismes Céliane.

La prise Céliane est-elle équipée d'un obturateur de sécurité ?

Ce mécanisme standard n'inclut pas d'obturateur. Pour les chambres d'enfants, il est recommandé d'utiliser un modèle avec obturateur (série Céliane avec sécurité enfants).

Puis-je remplacer moi-même le mécanisme défectueux ?

Oui, après avoir coupé le courant, déclipsez la plaque, dévissez le cadre, puis remplacez le mécanisme par un neuf identique. Revissez et reclipsez.

Quelle est la durée de vie typique de cette prise ?

Avec une utilisation normale (branchements/débranchements fréquents), la prise peut durer 10 à 15 ans. Les contacts sont conçus pour résister à l'usure.

Où trouver la notice complète en français ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com ou sur le site officiel Legrand. Vous pouvez également demander une version papier à votre revendeur.

MODE D'EMPLOI Prise avec terre Céliane LEGRAND

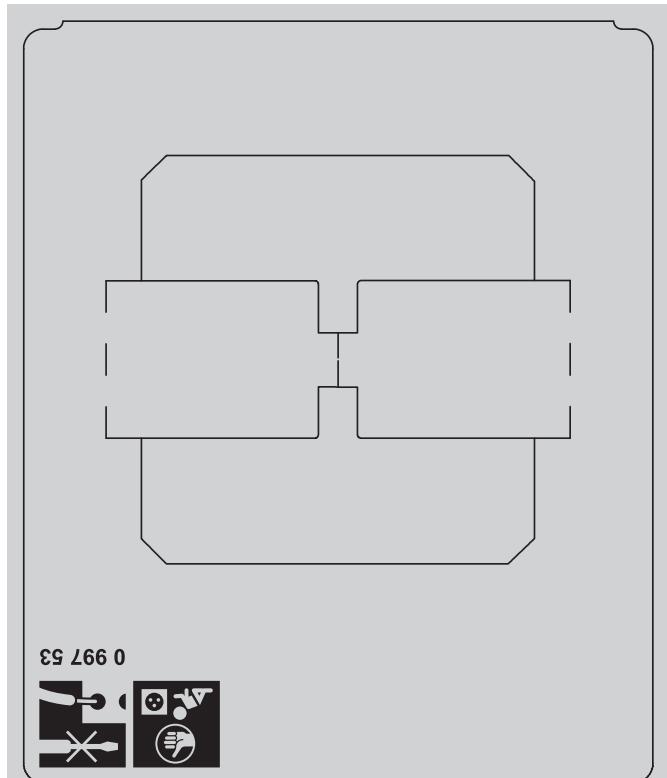

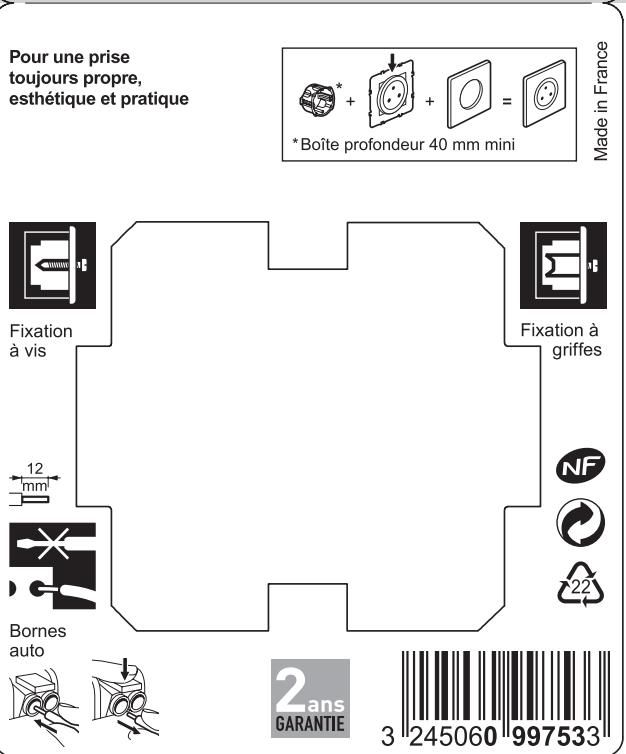

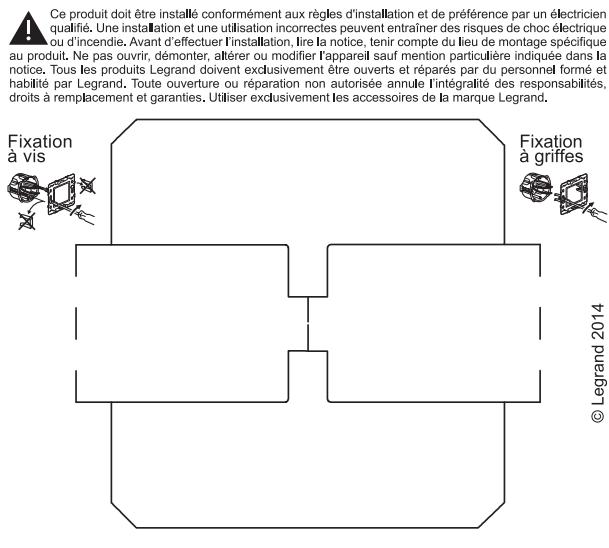

0 997 53 - Notice générique - LE07323AA

MECANISME - PRISE 2P+T AFFLEURANTE titane - CELIANE™
