RI12, RI230, BR12, BR230 - Carillon de porte ABB - Notice d'utilisation et mode d'emploi gratuit

Marque	ABB
Modèle(s)	RI12, RI230, BR12, BR230
Type de produit	Carillon de porte
Tension nominale	12 VAC (RI12, BR12) / 230 VAC (RI230, BR230)
Fréquence nominale	50/60 Hz
Consommation électrique	4 VA (RI12, BR12) / 6 VA (RI230, BR230)
Niveau sonore (sonnerie)	80 dB à 0,6 m
Niveau sonore (ronfleur)	70 dB à 0,6 m
Niveau sonore (trois-tons)	84 dB à 1 m (modèles RI230, BR230)
Type de signal sonore	D
Durée maximale de fonctionnement	15 secondes, puis repos de 60 secondes
Section de fil maximale	4 mm²
Position de montage	Flexible
Indice de protection	IP20
Nombre de modules (18 mm)	1
Norme de référence	EN 62080
Installation	Par un électricien qualifié
Usage	Intérieur

FOIRE AUX QUESTIONS - RI12, RI230, BR12, BR230 ABB

Comment installer le carillon RI12/RI230/BR12/BR230 ?

L'installation doit être réalisée par une personne ayant une expertise électrotechnique. Suivez le schéma de raccordement fourni dans la notice. Coupez l'alimentation avant toute intervention.

Quel est le schéma de raccordement ?

Le schéma de raccordement diffère selon le modèle : RI12/RI230 et BR12/BR230 ont des schémas spécifiques. Reportez-vous à la notice pour les connexions détaillées, avec les couples de serrage et longueurs de dénudage.

Quelle tension d'alimentation ?

Les modèles RI12 et BR12 fonctionnent en 12 VAC, tandis que les RI230 et BR230 fonctionnent en 230 VAC. Vérifiez la compatibilité avec votre installation.

Pourquoi mon carillon ne sonne-t-il pas ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que la tension correspond au modèle. Si le problème persiste, le carillon peut être défectueux ; contactez un professionnel.

Quelle section de fil utiliser ?

La section de fil maximale autorisée est de 4 mm² pour les modèles RI12, RI230, BR12 et BR230. Utilisez des fils adaptés pour éviter les surchauffes.

Quelle est la durée maximale de sonnerie ?

Le carillon ne doit pas fonctionner en continu plus de 15 secondes. Après cela, un temps de repos de 60 secondes est nécessaire pour éviter tout dommage.

Puis-je monter le carillon en extérieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'il est conçu pour une utilisation en intérieur seulement. L'exposition à l'humidité ou à la poussière pourrait l'endommager.

Comment régler le volume ?

Le volume n'est pas réglable sur ces modèles. Les niveaux sonores sont fixes : sonnerie à 80 dB (à 0,6 m) et ronfleur à 70 dB (à 0,6 m). Les modèles RI230 et BR230 proposent un trois-tons à 84 dB.

Y a-t-il plusieurs sonorités ?

Oui, les modèles RI230 et BR230 offrent une sonnerie trois-tons en plus de la sonnerie et du ronfleur. Les modèles RI12 et BR12 disposent uniquement de la sonnerie et du ronfleur.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, le carillon doit être inspecté par un électricien qualifié. Ne tentez pas de réparer vous-même un composant interne.

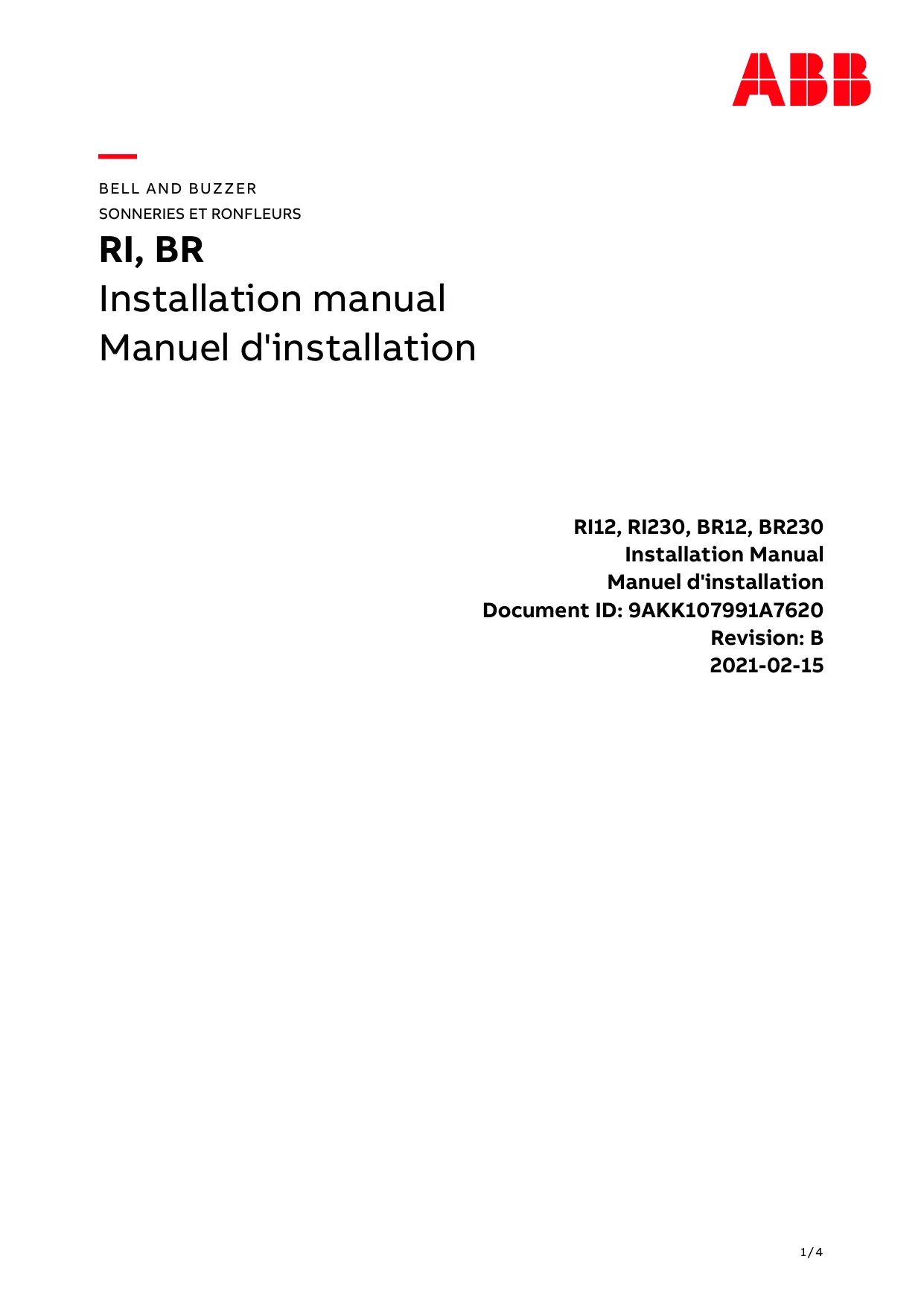

MODE D'EMPLOI RI12, RI230, BR12, BR230 ABB

Manuel d'installation

Manuel d'installation

Document ID: 9AKK107991A7620

Revision: B

2021-02-15

Disclaimer

Les informations containues dans ce document sont susceptibles d'être modifiées sans préavis et ne doivent pas été interprétiées comme un engagement d'ABB Spa. ABB Spa n'assume aucune responsabilité pour les erreurs pouvant apparaitre dans ce document. Enaucun cas ABB Spa ne pourra être tenu responsable des dommages directs, indirects, spéciaux, accidentels ou consécutifs de chaque nature que ce soit résultat de l'utilisation de ce document, et ABB Spa ne pourra être tenu responsable des dommages accessoires ou consécutifs résultat de l'utilisation de tout logiciel ou matériel décrit dans ce document.

Copyrights

Ce document et des parties de celui-ci ne doivent pas'être reproduits ou copiés sans L'autorisation écrite d'ABB Spa, et son contenu ne doit pas'être communiqué à un tiers ni utilisé à des fins non autorisées.

Le logiciel ou le matériel décrit dans ce document est fourni sous licence et ne peut être utilisé, copié ou divulgué que conformément aux termes de cette licence.

Copyright 2020 ABB Spa. Tous les droits sont réservés.

Marque

ABB Spa est une marque déposée du groupe ABB. Tous les autres noms de marques ou de produits mentionnés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Contact

ABB SpA

Attention! Installation par une personne ayant une expertise électrotechnique uniquement.

1. Schéma de raccordement RI12, RI230

Couple de serrage et longueur de dénudage :

2. Schéma de raccordement BR12, BR230

Couple de serrage et longueur de dénudage :

3. Technical data

3. Données techniques

\section*{Caracteristiques techniques}

		RI12, BR12	RI230, BR230	TSM, TSR
Tension nominale Un	[Vac]	12	230	230
Fréquence nominale	[Hz]	50/60	50/60	50
Consommation	[VA]	4	6	5.5
Niveau sonore	Sonnerie [dB]	80(1)	80(1)	80(2)
	Ronfleur [dB]	70(1)	70(1)	70(2)
	Trois-tons [dB]			84(2)
Durée max. en fonctionnement permanent		max 15 sec., après un temps de repos de 60 sec.		TSM: 1 min TSR: 5 min
Type de signal sonore		D	D	-
Durée de l'opération		discontinue
Section de fil max.	[mm2]	4	4	10
Position de montage		flexible	flexible	vertical uniquement
Indice de protection		IP20		IP20-IP40
Modules (18mm)	[No.]	1	1	2
Norme			EN 62080

(1) à 0,6 mètre de distance
(2) à 1 mètre de distance
