Type de produit	Interrupteur différentiel (RCD)
Marque	ABB
Modèle	30 mA 40 A AC
Tension nominale	230/400 V AC
Courant nominal	40 A
Sensibilité (courant de défaut)	30 mA
Type	AC (détection de courant alternatif)
Nombre de pôles	2
Pouvoir de coupure	6 kA
Section de câble	1,5 mm² à 6 mm²
Dimensions (L × H × P)	36 mm × 85 mm × 70 mm
Poids	Environ 150 g
Température de fonctionnement	-25 °C à +40 °C
Normes	IEC/EN 61008
Indice de protection	IP20
Montage	Sur rail DIN
Fonctions principales	Protection des personnes contre les contacts indirects et protection contre les incendies d'origine électrique
Entretien	Appuyer mensuellement sur le bouton « T » (test) pour vérifier le bon fonctionnement
Nettoyage	Avec un chiffon sec et non abrasif, appareil hors tension
Sécurité	Protège contre les contacts directs et indirects ; ne pas utiliser sans disjoncteur en amont
Pièces détachées et réparabilité	Non réparable ; en cas de défaut, remplacer par un modèle identique
Informations générales	Utiliser uniquement en intérieur, dans un tableau électrique conforme

FOIRE AUX QUESTIONS - 30 mA 40 A AC ABB

Que signifie 30 mA et 40 A ?

30 mA est la sensibilité de l'interrupteur différentiel : il déclenche en cas de fuite de courant supérieure à 30 mA. 40 A est le courant nominal maximal qu'il peut supporter en service normal.

Quelle est la différence entre un interrupteur différentiel et un disjoncteur ?

Un interrupteur différentiel détecte les fuites de courant à la terre et coupe le circuit pour protéger les personnes. Un disjoncteur protège contre les surcharges et les courts-circuits. Ils sont souvent utilisés ensemble.

Comment tester cet interrupteur différentiel ?

Appuyez sur le bouton « T » (test) une fois par mois. L'appareil doit se déclencher (le levier bascule en position basse). Si ce n'est pas le cas, faites appel à un électricien.

Pourquoi mon interrupteur différentiel saute-t-il régulièrement ?

Cela peut être dû à un appareil défectueux ou à une fuite de courant dans le circuit. Débranchez tous les appareils du circuit et réarmez-le. Si le problème persiste, contactez un électricien pour un diagnostic.

Puis-je utiliser cet interrupteur différentiel en triphasé ?

Non, ce modèle est un interrupteur différentiel bipolaire (2 pôles) conçu pour une installation monophasée. Pour une installation triphasée, utilisez un modèle tétrapolaire (4 pôles).

Quelle section de câble utiliser ?

La section de câble doit être comprise entre 1,5 mm² et 6 mm², en fonction de la charge et de la longueur du circuit. Respectez les normes en vigueur.

Comment installer cet interrupteur différentiel sur un rail DIN ?

Positionnez l'appareil sur le rail DIN, puis enclenchez-le en poussant fermement jusqu'à ce qu'il s'enclenche. Pour le retirer, utilisez un tournevis pour tirer le clip inférieur.

Que faire si le bouton test ne fonctionne pas ?

Si le bouton test n'actionne pas le déclenchement, l'interrupteur différentiel est probablement défectueux. Coupez l'alimentation et remplacez-le immédiatement par un modèle identique.

Cet appareil est-il compatible avec les circuits électroniques ?

Ce modèle est de type AC, conçu pour les courants alternatifs sinusoïdaux. Pour des circuits contenant de l'électronique (ex. onduleurs), utilisez un modèle de type A ou F plus adapté.

Quelles sont les normes de cet interrupteur différentiel ?

Il est conforme aux normes IEC/EN 61008 et porte le marquage CE. Cela garantit sa conformité aux exigences de sécurité européennes.

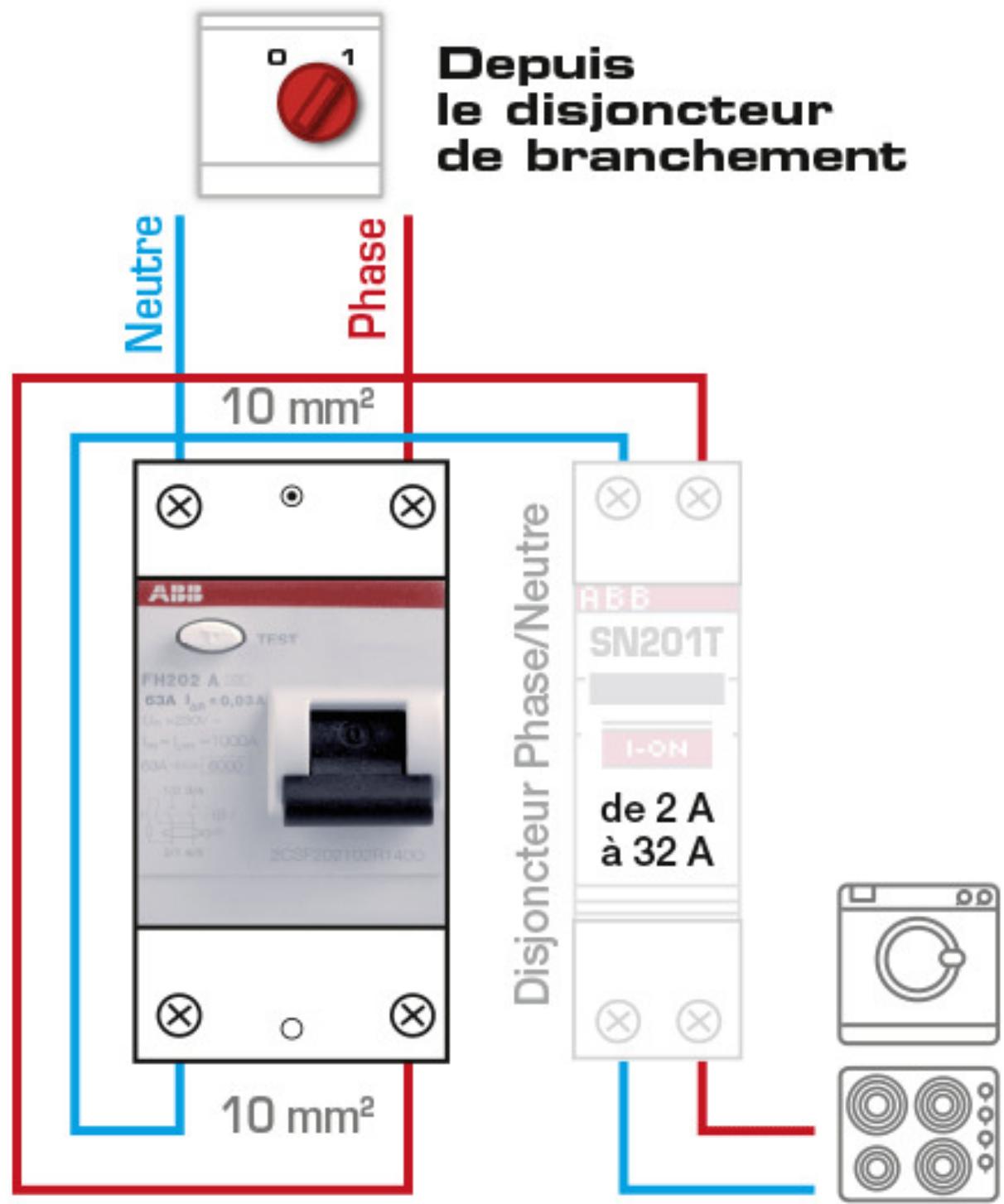

MODE D'EMPLOI 30 mA 40 A AC ABB

de 1,5mm^2 à 6mm^2
