Ofe 1229 - Outillage électroportatif METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Défonceuse
Marque	METABO
Modèle	Ofe 1229
Référence	601229000
Code EAN	4007430027337
Puissance absorbée nominale	1200 W
Puissance utile	780 W
Vitesse à vide	5000 - 25500 tr/min
Vitesse en charge nominale	25500 tr/min
Course maximale	50 mm
Alésage de la pince de serrage	8 mm
Poids (sans câble)	3.5 kg
Longueur de câble	4 m
Niveau sonore (pression acoustique)	88 dB(A)
Niveau de puissance acoustique	99 dB(A)
Vibration (fraisage MDF)	3 m/s²
Électronique	Vario-Tacho-Constamatic (VTC) avec molette de présélection
Protection moteur	Protection contre surcharge et balais autorupteurs
Réglage de profondeur	Comparateur avec précision 0.1 mm, butée 3 positions
Guidage	Deux colonnes, guide latéral coulissant sur glissières prismatiques
Plaque de base	Fonte d'aluminium moulée sous pression avec revêtement glissant
Raccord aspiration	Oui
Compatibilité rail de guidage	Oui (via plaque intermédiaire)
Équipement standard	Guide latéral, comparateur, clé plate, raccord aspiration

FOIRE AUX QUESTIONS - Ofe 1229 METABO

Comment changer la fraise sur la défonceuse Metabo Ofe 1229 ?

Utilisez la clé fournie pour débloquer la broche (blocage de broche intégré). Desserez l'écrou de la pince avec la clé plate, remplacez la fraise, puis resserrez. Assurez-vous que la fraise est bien centrée et que la pince est serrée à fond.

Comment régler la profondeur de fraisage ?

La défonceuse est équipée d'un comparateur gradué au 0,1 mm et d'une butée 3 positions. Desserrez le blocage de profondeur, positionnez la butée sur la valeur souhaitée, puis verrouillez. Utilisez le comparateur pour un réglage fin.

Comment brancher un aspirateur sur l'Ofe 1229 ?

La machine possède un raccord d'aspiration intégré. Il suffit de connecter le tuyau de votre aspirateur au raccord situé à l'arrière de la défonceuse. Veillez à utiliser un aspirateur adapté aux poussières de bois.

Quel type de fraises puis-je utiliser ?

L'Ofe 1229 accepte les fraises avec une queue de 8 mm (alésage de la pince). Utilisez des fraises adaptées aux défonceuses, en respectant les vitesses de rotation recommandées.

Comment régler la vitesse de rotation ?

Tournez la molette de présélection située sur le dessus de la machine. La plage de vitesse va de 5000 à 25500 tr/min à vide. Choisissez une vitesse adaptée au matériau et au diamètre de la fraise.

Que faire si le moteur s'arrête en cours d'utilisation ?

La protection contre la surcharge peut avoir déclenché. Laissez refroidir le moteur quelques minutes, puis réduisez l'avance. Vérifiez également que les balais ne sont pas usés ; les balais autorupteurs coupent le circuit en fin de vie.

Comment entretenir la défonceuse ?

Nettoyez régulièrement les fentes de ventilation et la plaque de base. Vérifiez l'état des charbons (balais) tous les 50 heures d'utilisation. Graissez légèrement les colonnes de guidage. Rangez l'appareil dans un endroit sec.

Puis-je utiliser un rail de guidage ?

Oui, l'Ofe 1229 est compatible avec les rails de guidage Metabo (accessoire optionnel) grâce à une plaque intermédiaire. Cela permet des coupes droites et précises.

Comment remplacer les balais du moteur ?

Les balais sont autorupteurs et doivent être remplacés lorsqu'ils sont usés. Dévissez les capuchons latéraux (ou vis de fixation selon modèle), retirez les anciens balais, insérez les nouveaux et revissez. Utilisez des balais d'origine Metabo.

Quelle est la garantie de l'Ofe 1229 ?

La garantie légale est de 2 ans. Pour les conditions exactes, consultez le certificat de garantie fourni avec l'appareil ou le site Metabo. Enregistrez votre produit pour bénéficier de la garantie constructeur.

MODE D'EMPLOI Ofe 1229 METABO

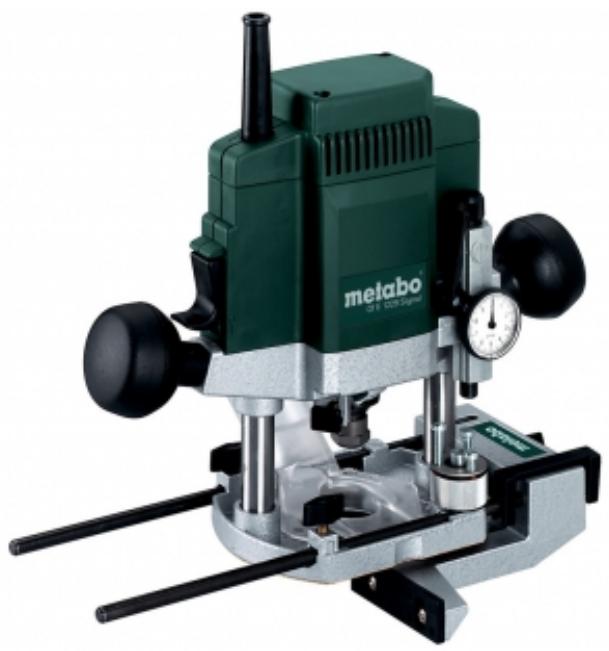

Of E 1229 Signal (601229000) Défonceuse ; moteurs à fraiser et à rectifier carton

Référence 601229000

EAN 4007430027337

Photo simulable

• Comparateur pour le réglage de la profondeur de fraisage avec une précision de 0,1 mm
• Butée à 3 positions permettant de préselectionner jusqu'à 3 profondeurs de fraisage
• Guidage à deux colonnes stable et rigide pour une précision maximale
• Pince de serrage replacable, trempée et rectifiée, assurant une concentricité exacte des outils
• Blocage de la broche pour un changement facile de la+Fraise
• Système électronique à ondes pleines Vario-Tacho-Constamatic (VTC) pour travailler avec des vitesses adaptées aux matériaux et qui restent constantes en charge
• Molette pour la préselection de la vitesse de rotation
  Protection contre la surcharge : protège le moteur contre la surchauffe
• Plaque de base en fonte d'aluminium moulée sous pression avec revêtement spécial facilitant le glissement
• Balais autorupteurs pour la protection du moteur
  Guide latorial coulissant sur glissieres prismatiques avec un reglage de précision pour le faisage
• Avec plaque intermédiaire également compatible avec le rail de guidage (accessoire)
• Possibilité de brancher un aspirateur tous usages

Valeurs techniques

Valeurs de reference

Hauteur de course max.	50 mm
Vitesse de rotation à vide	5000 - 25500 /min
Puisance absorbée nominale	1200 W
Puisance utile	780 W
Vitesse de rotation en charge nominale	25500 /min
Alésage de la pince de serrage	8 mm
Poids sans câble	3.5 kg
Longueur de câble	4 m
Vibration
Fraisage dans le MDF	3 m/s2
Incertitude de mesure K	1.5 m/s2
Émission acoustique
niveau sonore	88 dB(A)
Niveau de puissance acoustique (LwA)	99 dB(A)
Incertitude de mesure K	3 dB(A)

Équipement standard

Guide latorial a réglage précis

Comparateur pour réglage précis

Raccord pour l'aspiration

Clé plate
