tétrapolaire 16 A - Disjoncteur ABB - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil tétrapolaire 16 A ABB au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Disjoncteur tétrapolaire |
| Marque | ABB |
| Modèle | tétrapolaire 16 A |
| Nombre de pôles | 4 (tétrapolaire) |
| Courant nominal (In) | 16 A |
| Tension nominale | 230/400 V AC |
| Pouvoir de coupure | 6 kA (selon norme IEC 60898) |
| Courbe de déclenchement | Courbe C (par défaut) |
| Normes | IEC 60898, EN 60898 |
| Dimensions (L x H x P) | 72 x 90 x 70 mm (environ) |
| Poids | 200 g (environ) |
| Température de fonctionnement | -25°C à +55°C |
| Degré de protection | IP20 (doit être monté dans un tableau électrique) |
| Matériau du boîtier | Plastique thermodurcissable auto-extinguible |
| Montage | Sur rail DIN (EN 60715) |
| Fréquence | 50/60 Hz |
| Capacité de connexion | Conducteurs jusqu'à 25 mm² (rigide) / 16 mm² (souple) |
| Fonctions principales | Protection contre les surcharges et les courts-circuits |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants. |
| Sécurité | Installation par un électricien qualifié conformément aux normes en vigueur. |
| Pièces détachées et réparabilité | Pièces non remplaçables. En cas de défaut, remplacer l'appareil. |
| Garantie | 2 ans (selon conditions générales ABB) |
FOIRE AUX QUESTIONS - tétrapolaire 16 A ABB
Quelle est la différence entre un disjoncteur tétrapolaire et un disjoncteur biphasé?
Un disjoncteur tétrapolaire (4 pôles) protège les quatre conducteurs (trois phases + neutre) d'un circuit triphasé, tandis qu'un biphasé ne protège que deux conducteurs (phase et neutre) d'un circuit monophasé. Le tétrapolaire est utilisé pour les installations triphasées.
Comment installer un disjoncteur tétrapolaire ABB 16 A sur un rail DIN?

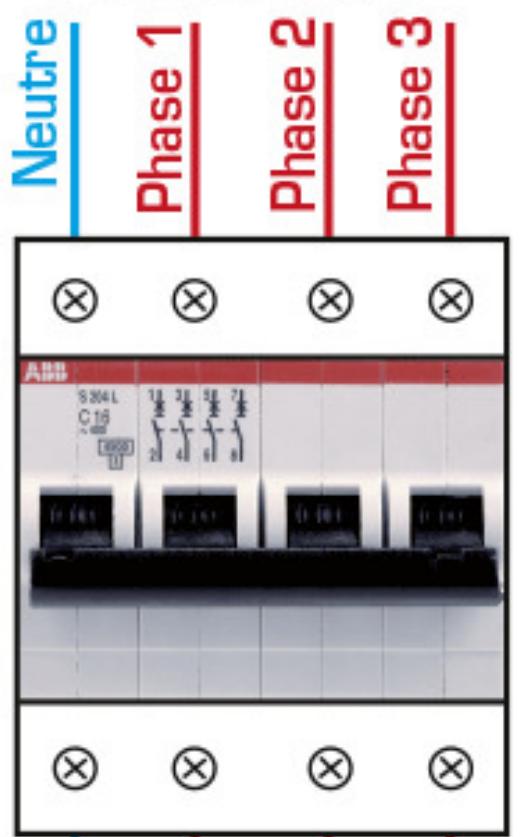

Clipsez le disjoncteur sur le rail DIN en l'enclenchant jusqu'à ce qu'il s'enclenche solidement. Assurez-vous que le rail est correctement fixé. Raccordez ensuite les conducteurs en respectant le schéma de câblage : les phases sur les bornes 1-3-5 et le neutre sur la borne 7 (repères selon le marquage). Serrez les vis de connexion au couple recommandé (typiquement 2-3 Nm).
Que faire si le disjoncteur saute fréquemment?
Vérifiez d'abord qu'il n'y a pas de surcharge (trop d'appareils sur le même circuit) ou de court-circuit. Testez en débranchant certains appareils. Si le défaut persiste, le disjoncteur peut être défectueux. Faites appel à un électricien pour diagnostiquer et remplacer le disjoncteur si nécessaire.
Quels sont les symboles sur le disjoncteur?
Les symboles incluent le courant nominal (16A), le pouvoir de coupure (6kA), la tension nominale (230/400V), la courbe de déclenchement (C), et le marquage de la norme (IEC 60898). Le levier de commande indique ON (I) et OFF (O).
Peut-on utiliser un disjoncteur tétrapolaire en monophasé?
Oui, il est possible d'utiliser un disjoncteur tétrapolaire en monophasé en ne raccordant qu'une phase et le neutre, mais cela n'est pas optimal. Il est préférable d'utiliser un disjoncteur biphasé adapté.
Quelle section de câble utiliser avec un disjoncteur 16A?
La section minimale recommandée est de 1,5 mm² pour une protection standard, mais pour des installations plus longues ou des charges importantes, utilisez du 2,5 mm². Référez-vous au tableau de la norme NF C 15-100.
Comment tester un disjoncteur?
Utilisez le bouton test (s'il est présent) pour vérifier le déclenchement manuel. Pour un test de fonctionnement, mesurez la continuité et l'isolement avec un multimètre, mais cela doit être fait hors tension par un professionnel.
Quelle est la durée de vie d'un disjoncteur?
Un disjoncteur a une durée de vie mécanique d'environ 10 000 manœuvres et une durée de vie électrique variable selon les conditions. Il est recommandé de le remplacer après 20 ans d'utilisation ou en cas de dysfonctionnement.
Le disjoncteur protège-t-il également contre les surtensions?
Non, un disjoncteur standard protège uniquement contre les surcharges et les courts-circuits. Pour la protection contre les surtensions, installez un parafoudre ou un parasurtenseur.
Où trouver le schéma de câblage de mon disjoncteur ABB?
Le schéma de câblage est généralement imprimé sur le côté du disjoncteur ou dans la notice d'utilisation fournie. Vous pouvez également le télécharger sur le site d'ABB ou sur notice-facile.com.
Questions des utilisateurs sur tétrapolaire 16 A ABB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Disjoncteur au format PDF gratuitement ! Retrouvez votre notice tétrapolaire 16 A - ABB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil tétrapolaire 16 A de la marque ABB.
MODE D'EMPLOI tétrapolaire 16 A ABB

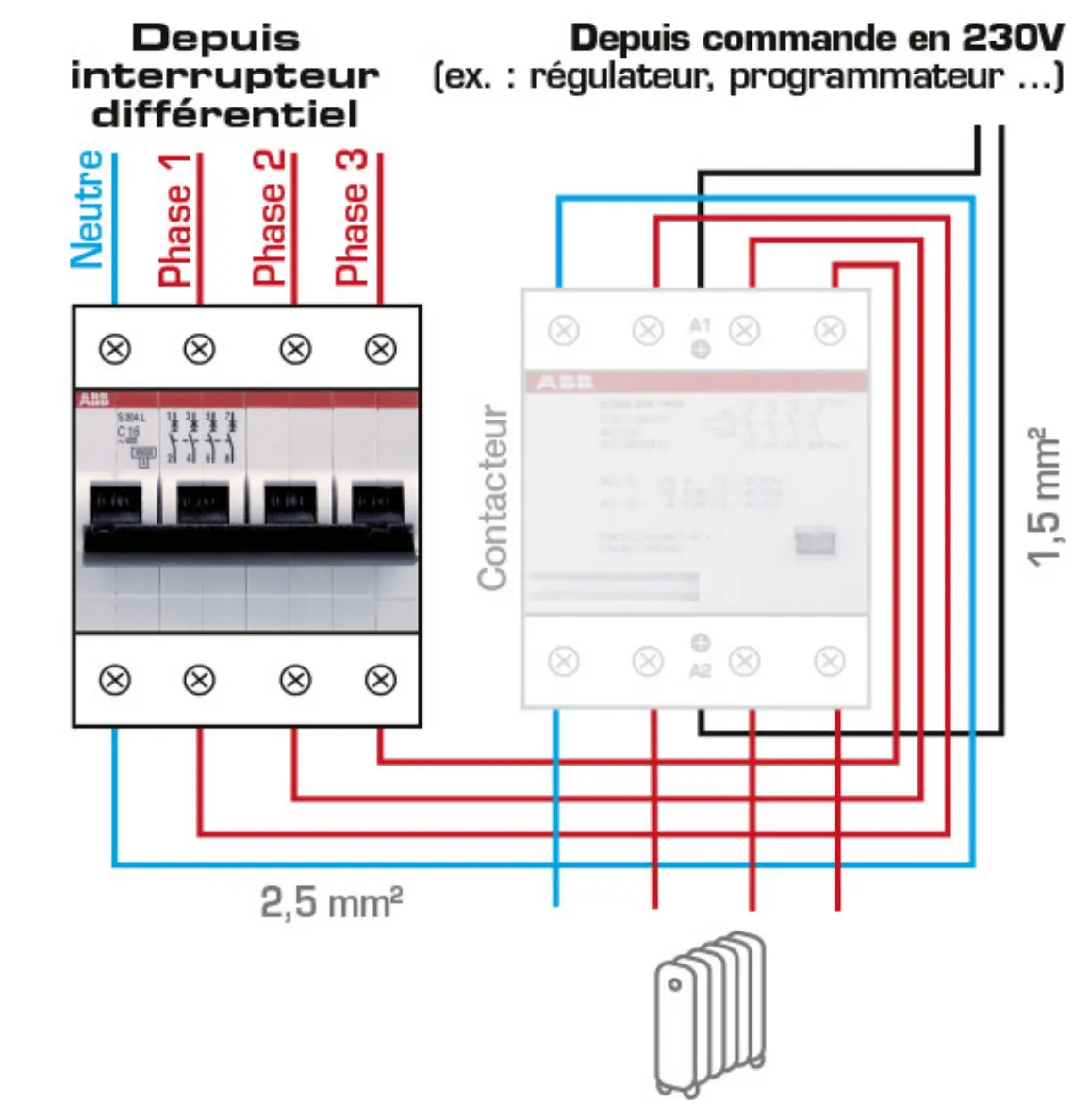

Depuis interrupteur différentiel

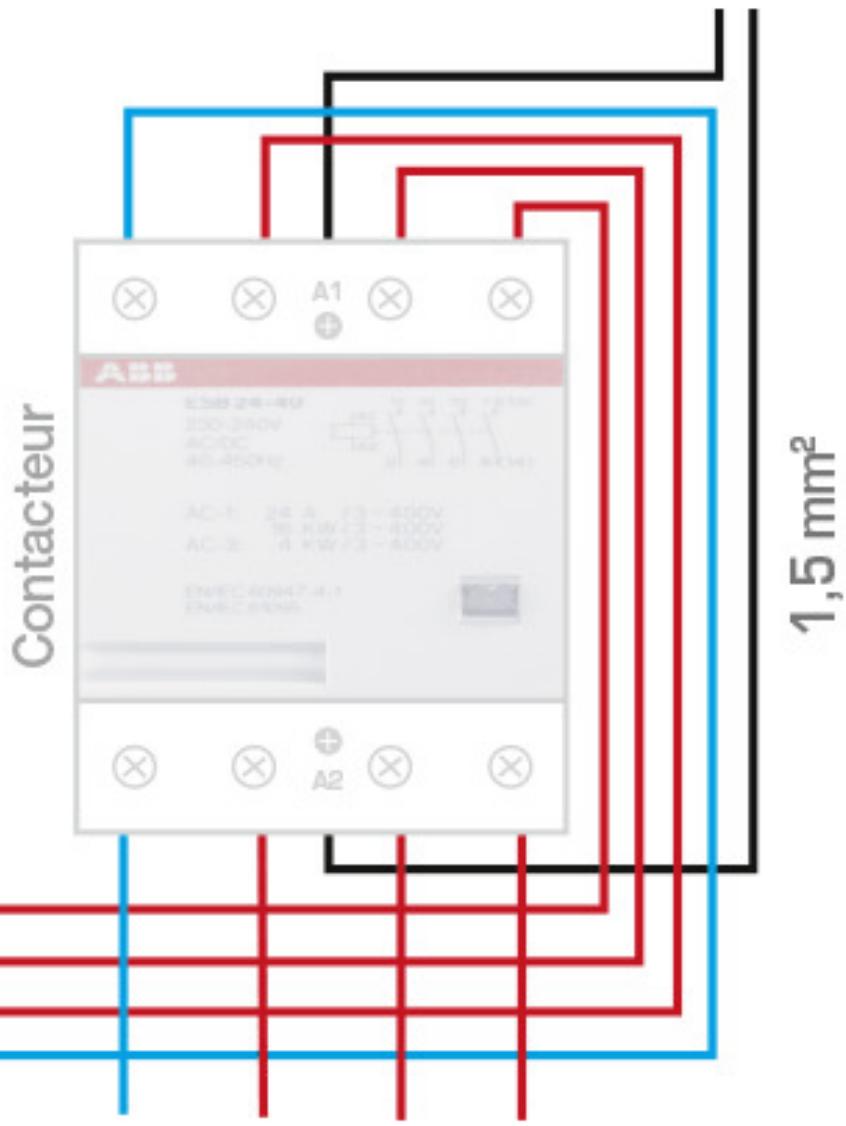

Depuis commande en 230V (ex.: régulateur, programmeur...)
2,5 mm²
