tétrapolaire 10 A - Disjoncteur ABB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur modulaire tétrapolaire
Marque	ABB
Modèle	Tétrapolaire 10 A
Nombre de pôles	4 (tétrapolaire)
Courant nominal	10 A
Tension nominale	400 V AC
Pouvoir de coupure	6 kA (conforme IEC 60898)
Courbe de déclenchement	Courbe C (protection générale)
Fonctions principales	Protection contre les surcharges et les courts-circuits
Montage	Sur rail DIN 35 mm
Dimensions (L x H x P)	70 x 85 x 68 mm (4 modules de 17,5 mm)
Poids	Environ 250 g
Matériau du boîtier	Plastique ignifuge auto-extinguible
Indice de protection	IP20 (installation en tableau électrique)
Température de fonctionnement	-25 °C à +55 °C
Pouvoir de coupure en 230 V	6 kA
Raccordement	Bornes à vis, section max. 25 mm²
Entretien et nettoyage	Dépoussiérage à l'aide d'un chiffon sec, sans solvant
Sécurité	Ne pas ouvrir, ne pas réparer soi-même. Faire appel à un électricien qualifié.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Remplacer l'appareil en fin de vie.
Informations générales	Disjoncteur pour installation intérieure, conforme aux normes NFC 61439 et IEC 60898

FOIRE AUX QUESTIONS - tétrapolaire 10 A ABB

Que signifie 'tétrapolaire' pour un disjoncteur ?

Un disjoncteur tétrapolaire possède 4 pôles : il coupe les trois phases et le neutre dans un circuit triphasé.

Quelle est la différence entre un disjoncteur 10 A et un fusible ?

Le disjoncteur se réarme après un défaut, contrairement au fusible qui doit être remplacé. Il offre une protection plus fiable contre les surcharges et courts-circuits.

Comment installer ce disjoncteur sur un rail DIN ?

Enclenchez le disjoncteur sur le rail DIN 35 mm en le clipsant, puis vissez les conducteurs aux bornes en respectant le couple de serrage (environ 2 Nm).

Que faire si le disjoncteur saute régulièrement ?

Vérifiez qu'il n'y a pas de surcharge ou de court-circuit. Si le problème persiste, l'appareil peut être défectueux : remplacez-le par un modèle identique.

Quelle est la tension maximale supportée par ce disjoncteur ?

La tension nominale est de 400 V AC en triphasé, 230 V en monophasé. Ne pas dépasser ces valeurs.

Puis-je utiliser ce disjoncteur pour un moteur ?

Oui, mais uniquement pour la protection de la ligne. Pour la protection moteur, utilisez un relais thermique adapté.

Comment tester le bon fonctionnement du disjoncteur ?

Utilisez le bouton test (si présent) pour déclencher manuellement l'appareil. Sinon, faites vérifier par un électricien.

Ce disjoncteur est-il compatible avec un interrupteur différentiel ?

Oui, il peut être monté en amont ou en aval. Assurez-vous que l'interrupteur différentiel a un calibre supérieur ou égal.

Quels sont les signes d'un disjoncteur défectueux ?

Déclenchements intempestifs, chauffe anormale du boîtier, ou impossibilité de réarmer. Dans ces cas, remplacez-le.

Où trouver les caractéristiques électriques détaillées ?

Consultez la notice d'utilisation fournie ou le site ABB. Les données (courbe, pouvoir de coupure) sont imprimées sur le côté du disjoncteur.

MODE D'EMPLOI tétrapolaire 10 A ABB

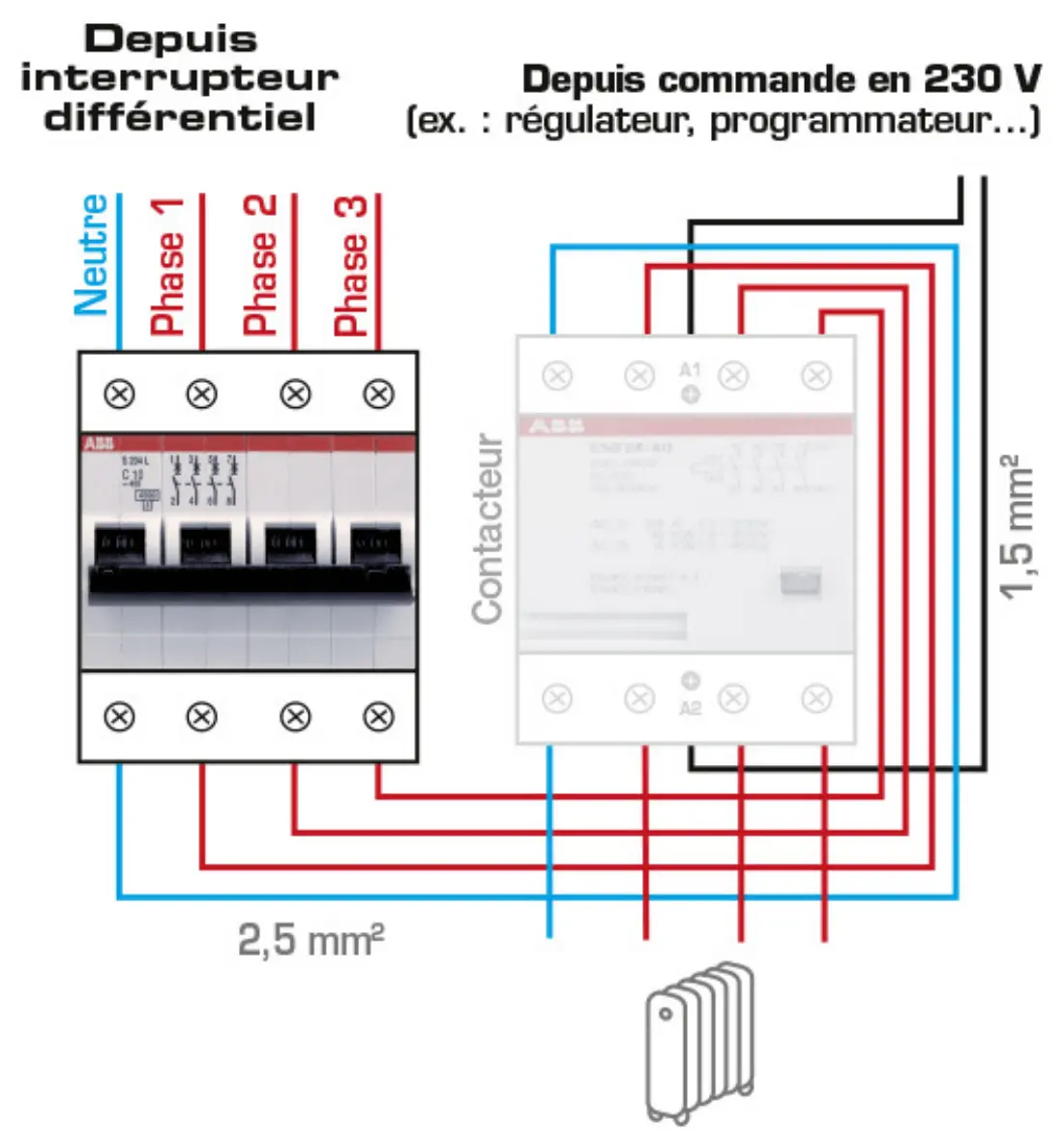

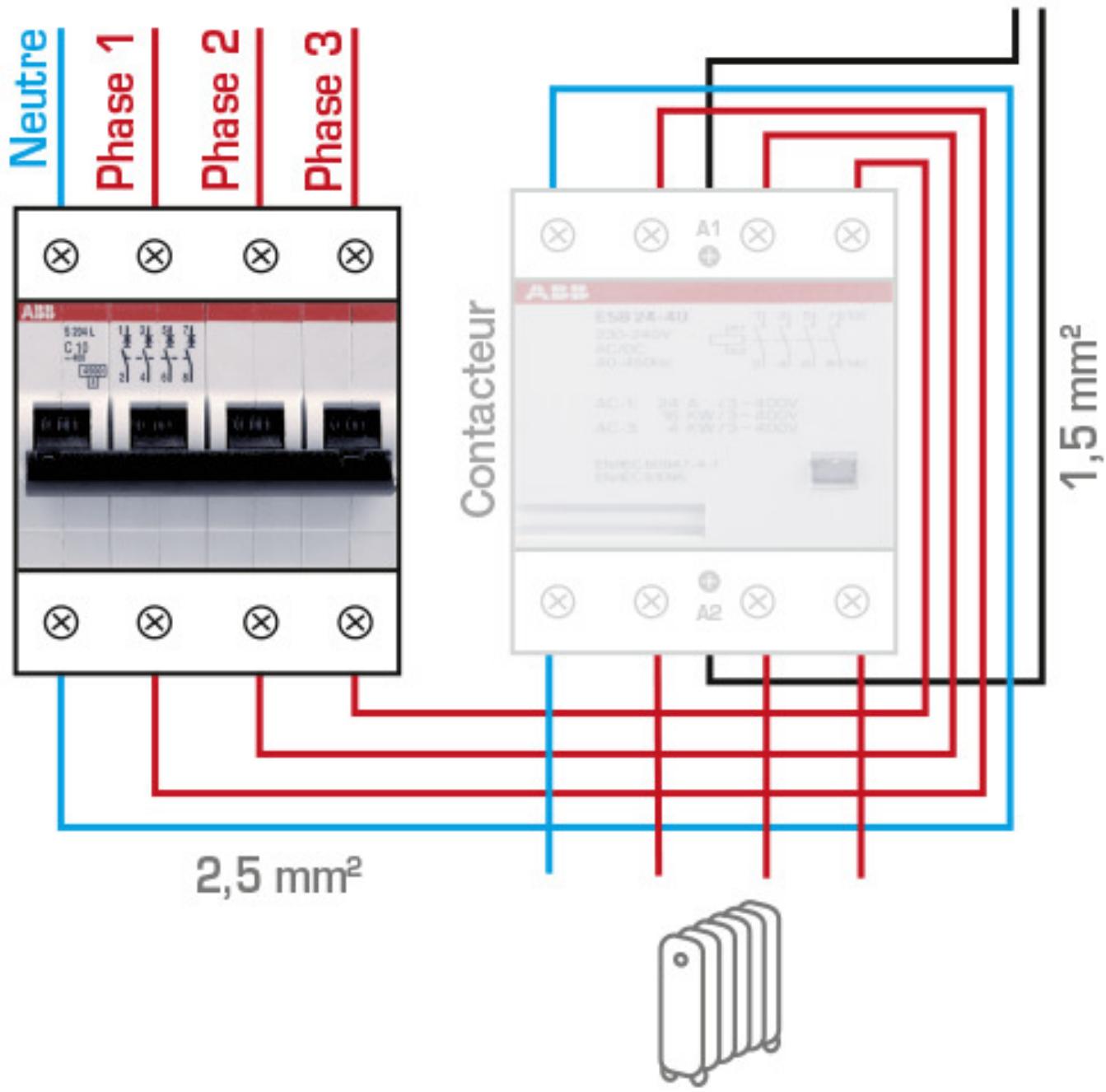

Depuis interrupteur différentiel

Depuis commande en 230 V (ex.: régulateur, programmeur...)
