AH7416 - Groupe filtrant AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe filtrant
Marque	AMICA
Modèle	AH7416
Dimensions	52 cm × 29,6 cm × 16,2 cm
Alimentation électrique	220-240 V, 50 Hz, 65 W
Débit d'air maximal	306,9 m³/h
Niveau sonore maximal	63 dB(A)
Diamètre de l'orifice d'extraction	150 mm
Type d'éclairage	LED 2 x 2 W max.
Classe d'efficacité énergétique	C
Classe d'efficacité fluidodynamique	E
Classe d'efficacité de filtration des graisses	D
Classe d'efficacité lumineuse	A
Consommation d'énergie annuelle	30,9 kWh/an
Filtre à graisse	Filtre aluminium lavable (ne pas nettoyer au lave-vaisselle)
Filtre à charbon actif	Optionnel, à changer tous les 3 à 6 mois
Nombre de vitesses moteur	3
Distance minimale au-dessus de la table de cuisson	65 cm (gaz) / 65-75 cm (autres)
Type d'installation	Évacuation extérieure (tuyau non fourni)
Entretien	Nettoyer les surfaces avec un chiffon humide et liquide vaisselle ; filtre aluminium nettoyé mensuellement
Sécurité	Ne pas flamber d'aliments ; surveillance obligatoire lors de friture ; débrancher avant entretien
Poids	Environ 5 kg (estimé)

FOIRE AUX QUESTIONS - AH7416 AMICA

À quelle hauteur installer la hotte AH7416 au-dessus de la table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte doit être de 65 cm pour une cuisson au gaz et de 65 à 75 cm pour les autres types de cuisson.

Comment nettoyer le filtre à graisse en aluminium ?

Retirez le filtre, trempez-le dans de l'eau avec un détergent dégraissant pendant environ 3 minutes, puis brossez-le doucement avec une brosse douce. Laissez sécher naturellement à l'abri du soleil. Ne pas nettoyer au lave-vaisselle.

Faut-il un filtre à charbon pour la hotte AH7416 ?

Le filtre à charbon actif est optionnel. Il permet de piéger les odeurs en mode recyclage. Si vous utilisez la hotte en évacuation extérieure, il n'est pas nécessaire.

Comment installer le filtre à charbon actif ?

Retirez d'abord le filtre en aluminium. Insérez le filtre à charbon dans les fentes à l'arrière de la hotte et tournez-le dans le sens des aiguilles d'une montre pour le verrouiller. Assurez-vous qu'il est bien fixé.

Comment remplacer l'éclairage LED ?

La source lumineuse (LED 2x2W) ne peut être remplacée que par le fabricant, son service après-vente ou une personne qualifiée. N'essayez pas de la changer vous-même.

Quelle est la puissance du moteur ?

Le moteur a une puissance de 65 W et fonctionne sous 220-240 V / 50 Hz. Il propose 3 vitesses de réglage.

La hotte AH7416 est-elle compatible avec une cuisinière à gaz ?

Oui, mais respectez une distance minimale de 65 cm entre la table de cuisson et la hotte. Assurez-vous également que la ventilation de la pièce est suffisante.

Comment nettoyer les surfaces extérieures de la hotte ?

Utilisez une éponge ou un chiffon doux imbibé d'un peu de liquide vaisselle, puis essuyez avec un chiffon humide. N'utilisez pas de produits abrasifs, acides ou solvants.

Quel type de tuyau d'évacuation est nécessaire ?

Un tuyau d'évacuation de 150 mm de diamètre est nécessaire. Il n'est pas fourni avec l'appareil ; vous devez l'acheter séparément.

Que faire en cas de dysfonctionnement de la hotte ?

Vérifiez d'abord que la hotte est correctement branchée et que le filtre n'est pas obstrué. Si le problème persiste, contactez le service après-vente du fabricant.

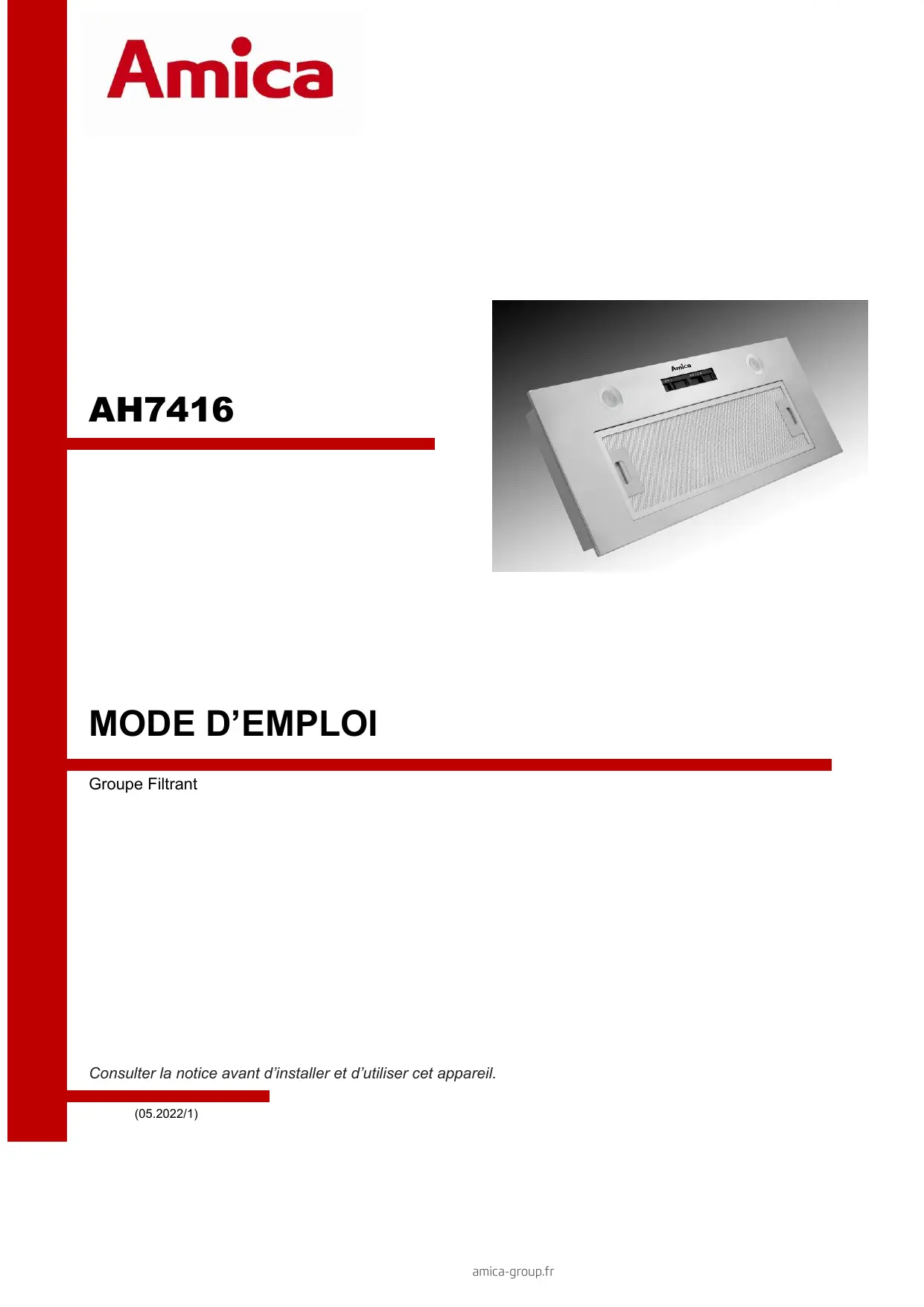

MODE D'EMPLOI AH7416 AMICA

Consulter la notice avant d'installer et d'utiliser cet apparéil.

(05.2022/1)

SOMMAIRE

Présentation de l'appareil

Page 3

Avertissements et conseils importants

Page 4

Mode de fonctionnement

Page 9

Installation

Page 9

Utilisation

Page 10

Entretien

Page 11

Informations techniques

Page 12

CHARACTERISTIQUES TECHNIQUES

Dimensions: 52cm × 29,6cm × 16,2cm

Moteur : 220- 240V 50Hz - 65W

Débit max.: 312,5 m³/h

Niveau sonore max.: 63dB

Diametre de l'orifice d'extraction d'air: 150 mm

Type d'ampoule: LED 2 x 2W Max.

Déclaration du fabricant

Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,
• Directive compatibilité electromagnétique (EMC) 2014/30/EU,
• Directive écoconception (ERP) 2009/125/CE.
  Directive RoHS 2011/65/CE

Elle est ainsi marquee du symbole et est assorted d'une déclaration de conformité rendue accessible aux réguleurs de marché

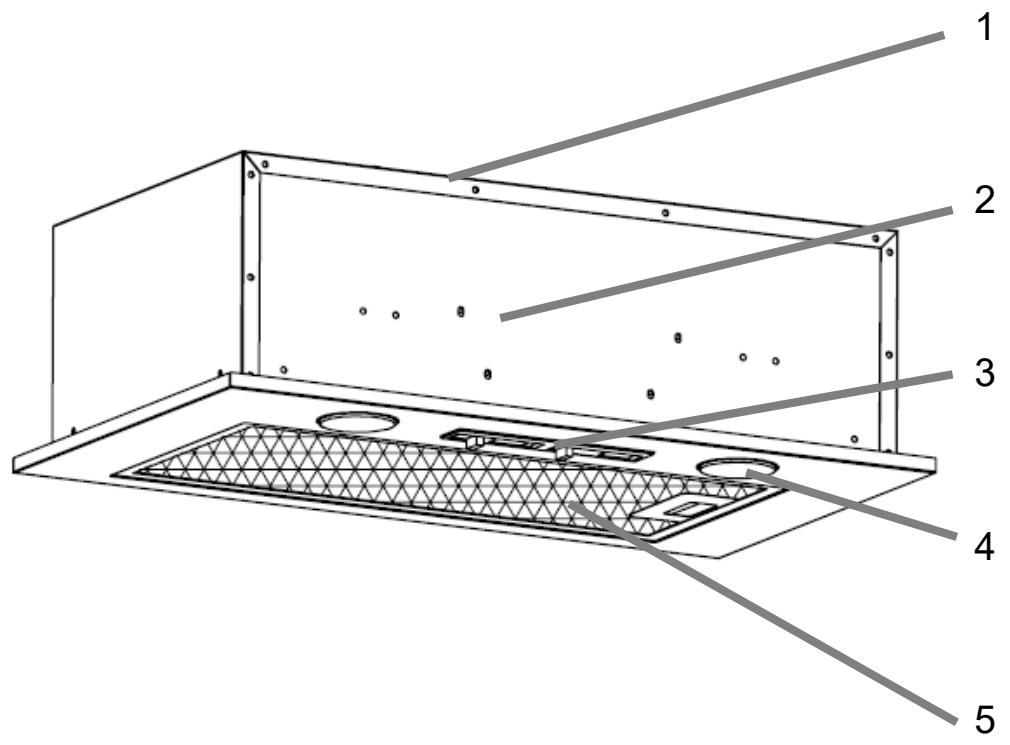

PRESENTATION DE L'APPAREIL

1- Orifice d'extraction (sur le dessus)
2-Caisse
3- Bandeau de commande
4-Lumières
5- Couvercle d'accès aux filtrres et moteur

AVERISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet apparéil avait été transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant dinstaller et d'utiliser votre hotte.

En ce qui concerne les informations pour l'installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l'appareil, ↔férez-vous aux paragraphs ci-après de la notice.

En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, ↔férez-vous au paragraph ci-après de la notice.

Cet apparéil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnement professionals
• les fermes et l'utilisation par les clients des hotels, motelset autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• La restauration et autres applications similaires y compris la vente au détail

Sécurité

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

• Une ventilation convenable de la piece doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparèils utilisant du gaz ou un autre combustible.

• Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

• Ne pas flamber d'aliments sous la hotte de cuisine.
• ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'ordinateil sous tension automatiquement.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus)basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).
• Les réglementations concernant le rejet de l'air doivent être respectées.

Dans certaines circonstances, les apparciels électriques peuvent être dangereux.

Ne vérifie pas l'état des filtrés quand la hotte aspirante est en fonctionnement.

Ne touche pas les ampôules pendant ou juste après l'utilisation.

Veillez à ce qu'il n'y ait pas de flammes, car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie.

Surveillance constamment les alimentes friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse.

Débranche la fiche électrique de l'appareil avant toute opération d'entretien.

• Faites attention lorsque la hotte aspirante est utilisée en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.
• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 ^-5 bar).
• Avertissement : Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

RECYCLAGE

Produit

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2012/19/EU afin de pouvoir soit être recyclé soit demantelé afin de réduire tout impact sur l'environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'avant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

FR

Cet apparelil, ses accessoire: et cordons se recyclent

REPRISE A LA IUVRAISON

Ä DEPOSEF ENDE

A DEPOSER COMPLIANT

B. DNA分子的特异性表现在 ( A + C) /( G + T)

180^

#

Points de collecte sur www.quefaredemesdechets.fr

Privilegiez la reparation ou le don de votre apparéel !

Emballage

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de facilititer et de participer au recyclage de ces emballages.

FR

LE TRI

+FACILE

Éléments d'emballage

+ Notice

Séparez les éléments avant de trier

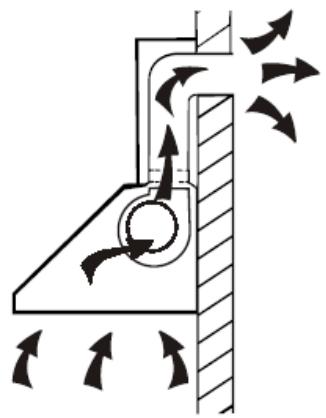

MODE DE FONCTIONNEMENT :

L'appareil a ete exclusivement conqu pour extraire l'air (l'air est aspire et nettoyed par un filtre alnimum,
puis il est rejeted a l'exterieur via un tuyau d'évacuation de 150 mm de diametre (non fourni avec
l'appareil).

• Pour extraire l'air, l'appareil doit être installé comme ceci :

ATTENTION: Le filtré carbone et le tuyau d'évacuation ne sont pas fournis avec l'appareil. Contactez un distributeur local pour plus d'informations.

INSTRUCTIONS D'INSTALLATION

La hotte aspirante doit être placée entre 65 et 75 cm au-dessus de la surface de la table de cuisson	Pic1
Avant d'instructor l'appareil, éteignez-le et débranchez-le de la prise électrique.
Percez un trou dans la plaque de la cheminée selon la taille de l'image. Assurez-vous que la distance entre le bord du trou et le bord du bord de la cheminée soit d'au moins 35 mm.	490 mm
Installez le tuyau d'évacuation: fixez le tuyau sur le clapet anti-retour. Fixer le tuyau sur le clapet par un serre-câble. Etirer le tuyau jusqu'à le fixer à l'évacuation traversant le mur ou le faire sortir du mur. Les travaux de maçonnerie pour la fixation du tuyau d'évacuation doivent être réalisés par un professionnel.
Retirez le filtré en aluminium et retirez les deux vis du panneau avant. Utilisez un tournevis pour fixer les vis sur la plaque de la cheminée. Replacez le panneau avant avec les deux vis et remettre le filtré.

Pour des raisons de sécurité, utilisez uniquement la même taille de vis de fixation ou de montage que celles recommandées dans ce manuel d'instructions.

Ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques de chute.

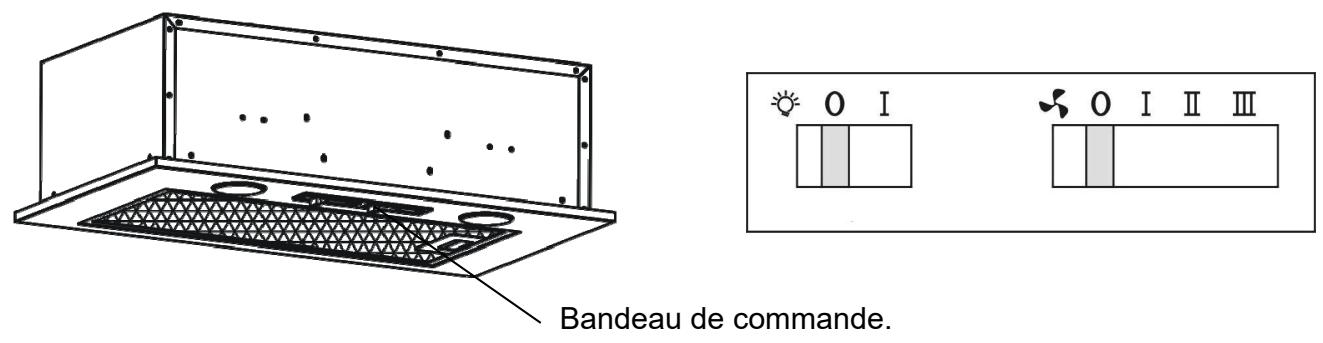

Bandeau de commande

Il y a 3 vitesses pour le moteur et un interrupteur pour la lampe.

Faites glisser l'interrupteur pourmettre en fonctionnement.

Fonctionnement du moteur

0 - Arret
I - Réglage de faible puissance
II - Réglage de la puissance moyenne
III - Réglage de puissance élevée

Fonctionnement de la lumière

0 - Arret

I - Réglage

• insérer le filtré dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton sur la poignée du filtré.
• Relâchéz la poignée une fois que le filtré est en position inséré.
• • Pour enlever le filtr, appuyer sur la poignée et faire descendre le filtr.

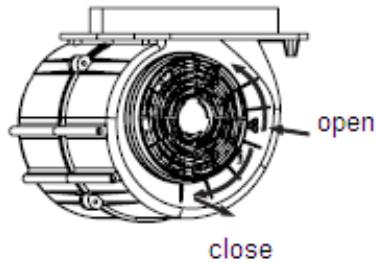

FILTRE A CHARBON

Le filtré à charbon actif n'est pas obligatoire, mais peut être utilisé pour piéger les odeurs. Normalement, le filtré à charbon actif doit être changé tous les trois ou six mois en fonction de vos habitudes de cuisson. La

procedure d'installation du filtré à charbon actif est la suivante.

• Le filtré en aluminium doit être enlevé en premier.
• Retirez le filtré à charbon en tournant le filtré à charbon dans le sens inverse des aiguilles d'une montre.
• Installer le nouveau filtré à charbon et le fixer en tournant dans le sens des aiguilles d'une montre.

REMARQUE:

Assurez-vous que le filtré est bien verrouillé. Sinon, il peut se desserrer et cause des dommages.
- Lorsque le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

CHANGER LES LAMPES D'ECLAIRAGE

Ce produit contient une source lumineuse de classe d'efficacité énergétique 'G'. La source lumineuse de ce produit ne peut être replacée que par le fabricant, son service après-vente ou des personnes qualifiées.

ENTRETIEN ET NETTOYAGE

Il est recommandé d'allumer l'appareil avant de commencer à cuisiner.
- Il est recommendé de laisser l'appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d'entretenir l'appareil, débranchez-le du secteur. Vérifiez que l'appareil est débranché de la prise murale et que sa fiche est sortie de la prise.
- Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l'appareil avec une éponge ou un chiffon doux et un peu de liquide vaisse. Essuyez l'appareil avec un chiffon doux.
- Utilisez uniquement un chiffon humide, car si de l'eau pénétre dans l'appareil, cela peut l'endommager.
- N'utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chloro ou de la soude.
- N'utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni dépange abrasive, et n'utilisez pas de tampon à récurer ni dépange précédemment utilisée avec un produit nettoyant abrasif, car cela déteriorera le matériel des surfaces de l'appareil.
- Il est recommandé de changer régulièrement les filtres charbon au moins tous les 3 mois.
- Le filtré aluminium récapère les graisses, les fumées et les poussières, il impacte donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) sont le boucher. Nettoyez-le avec un détergent menager. Il est recommandé de nettoyer le filtré aluminium tous les mois. Il ne doit pas être nettoyé au lave-vaisse.

Trempez-les pendant environ 3 minutes dans l'eau avec un détergent dégraissant puis Brossez-le

doucement avec unerosse douce. Ne pas appliquer trop de pression pour eviter de l'endommager. (Laissez secher naturellement à l'abri de la lumière directe du soleil). Les filtres doivent être lavés séparément de la vaisse et des ustensiles de cuisine.

ATTENTION : Les filtres sales peuvent s'enflammer !

Informations technique concernant la hotte

	Symbole	Valeur	Unité
Identification du modèle	AMICA	AH7416
Consommation d'énergie annuelle	AEC hotte	30,9	kWh/a
Facteur d'accroissement dans le temps	f	1,6
Classe d'efficacité fluidodynamique	/	E
Efficacité fluidodynamique	FDE hotte	10,8
Classe d'efficacité énergétique	/	C
Indice d'efficacité énergétique	IEE hotte	70,7
Débit d'air mesuré au point de rendement maximal	QBEP	163,2	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	112	Pa
Débit d'air maximal	Qmax	306,9	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	46,9	W
Puisance nominale du système d'éclairage	WL	4,8	W
Eclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	159	Lux
Efficacité lumineuse	LE hotte	32,5	Lux/W
Classe d'efficacité lumineuse	/	A
Efficacité de filtration des graisses	GFE hotte	68,4	%
Classe d'efficacité de filtration des graisses	/	D
Débit d'air à la vitesse minimale	/	197,2	m3/h
Débit d'air à la vitesse maximale	/	297,4	m3/h
Emissions acoustiques de l'air pondérées de la valeur A	LwA	Max 62	dB(A)
		Mini 56
Consommation d'énergie en mode «arrêt»	Po	0	W
Consommation d'énergie en mode «veille»	Ps	-	W
