Kit 800W Plug&Play - Panneau solaire NEOLIUM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Kit de panneaux solaires Plug&Play
Puissance	800W
Alimentation électrique	Énergie solaire
Dimensions approximatives	Varie selon les composants du kit
Poids	Varie selon les composants du kit
Compatibilités	Compatible avec divers appareils électriques et systèmes de stockage d'énergie
Installation	Facile à installer, conçu pour un usage domestique
Fonctions principales	Production d'électricité à partir de l'énergie solaire, réduction des factures d'électricité
Entretien et nettoyage	Nettoyage régulier des panneaux pour maintenir l'efficacité
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le fournisseur
Sécurité	Conforme aux normes de sécurité en vigueur pour les installations solaires
Informations générales	Vérifier les réglementations locales concernant l'installation de panneaux solaires

FOIRE AUX QUESTIONS - Kit 800W Plug&Play NEOLIUM

Comment installer le NEOLIUM Kit 800W Plug&Play ?

Pour installer le NEOLIUM Kit 800W, déballer tous les composants, brancher le câble d'alimentation à une prise électrique, puis connecter les panneaux solaires en suivant le schéma fourni dans le manuel d'utilisation.

Le NEOLIUM Kit 800W fonctionne-t-il par temps nuageux ?

Oui, le NEOLIUM Kit 800W peut fonctionner par temps nuageux, bien que sa production d'énergie soit réduite. Il est conçu pour fonctionner dans des conditions de faible luminosité.

Quelle est la durée de vie des panneaux solaires du kit ?

Les panneaux solaires du NEOLIUM Kit 800W ont une durée de vie estimée de 25 à 30 ans, avec un rendement qui diminue progressivement au fil du temps.

Que faire si le kit ne s'allume pas ?

Vérifiez d'abord que le kit est correctement branché à une prise fonctionnelle. Assurez-vous que tous les câbles sont bien connectés et qu'il n'y a pas de dommages visibles. Si le problème persiste, contactez le support technique.

Le NEOLIUM Kit 800W peut-il être utilisé pour alimenter des appareils en extérieur ?

Oui, le NEOLIUM Kit 800W est conçu pour une utilisation en extérieur. Cependant, assurez-vous que tous les composants sont protégés de l'eau et des intempéries.

Comment entretenir le NEOLIUM Kit 800W ?

Pour entretenir le kit, nettoyez régulièrement les panneaux solaires avec de l'eau et un chiffon doux pour éviter l'accumulation de saleté. Vérifiez également les connexions et les câbles pour détecter d'éventuels signes d'usure.

Le kit est-il compatible avec des batteries de stockage ?

Oui, le NEOLIUM Kit 800W est compatible avec des batteries de stockage, ce qui permet de conserver l'énergie produite pour une utilisation ultérieure.

Quels types d'appareils puis-je alimenter avec le kit ?

Le NEOLIUM Kit 800W peut alimenter des appareils de faible à moyenne consommation tels que des lampes LED, des petits appareils électroménagers, des chargeurs et d'autres équipements similaires.

Y a-t-il une garantie pour le NEOLIUM Kit 800W ?

Oui, le NEOLIUM Kit 800W est livré avec une garantie de 2 ans sur les composants. Assurez-vous de conserver votre preuve d'achat pour toute réclamation.

Comment savoir si le kit fonctionne correctement ?

Pour vérifier le bon fonctionnement du kit, consultez l'indicateur LED sur l'unité de contrôle qui affichera l'état de charge et de production d'énergie. Vous pouvez également mesurer la tension de sortie avec un multimètre.

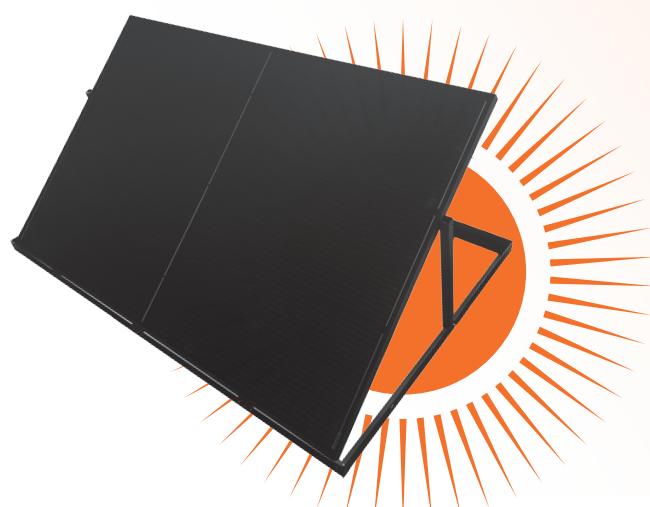

MODE D'EMPLOI Kit 800W Plug&Play NEOLIUM

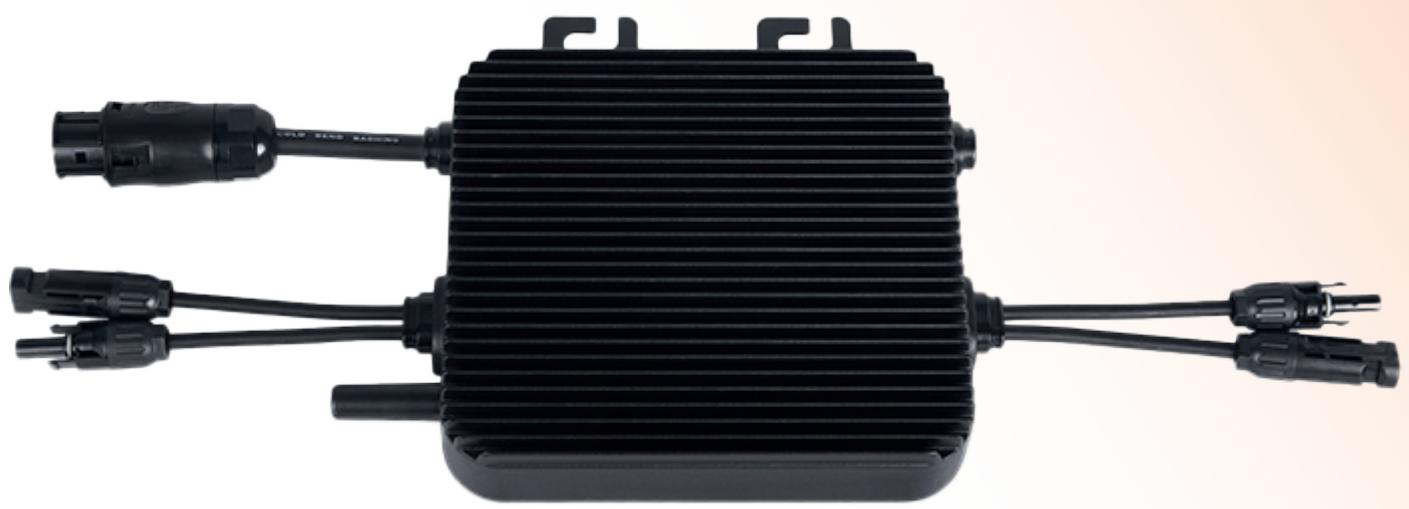

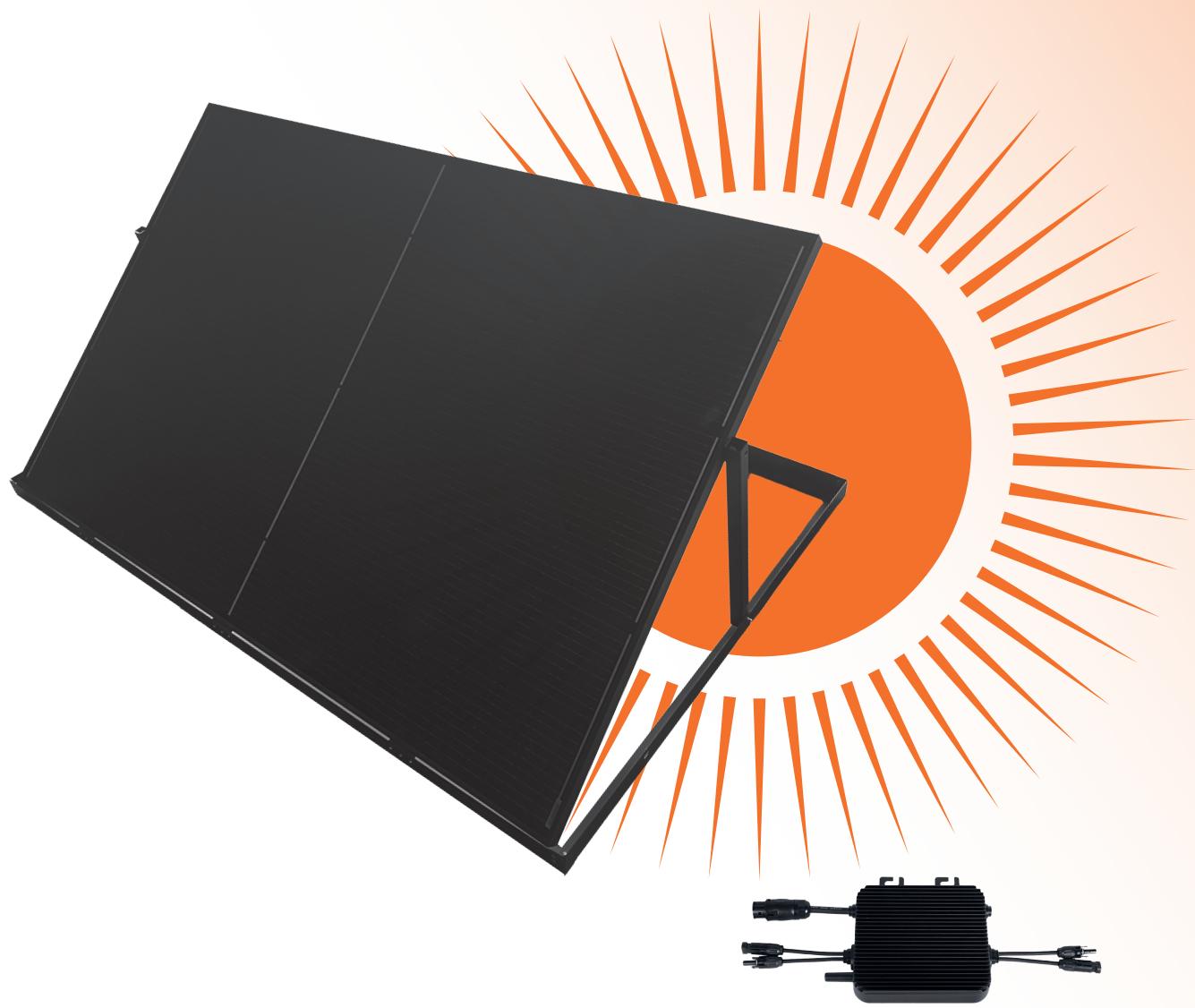

800W avec micro-onduleur

À poser au sol, au mur, ou sur le balcony

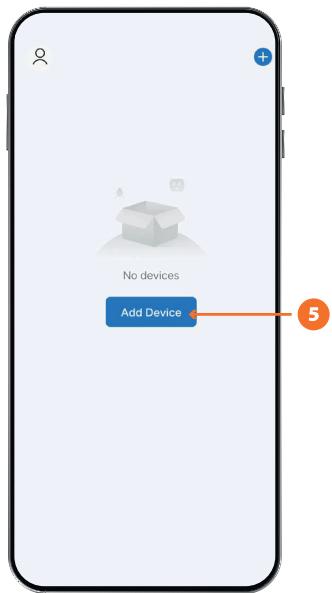

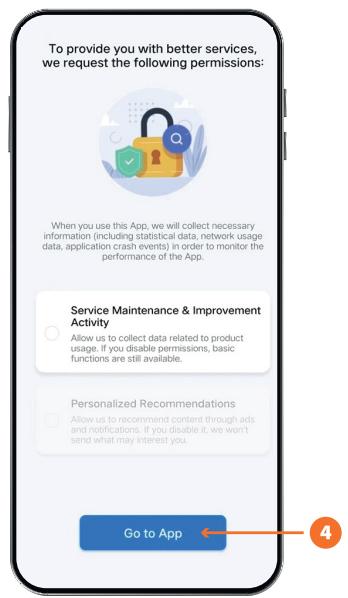

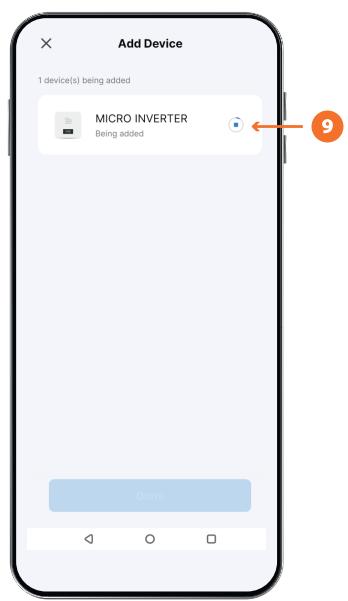

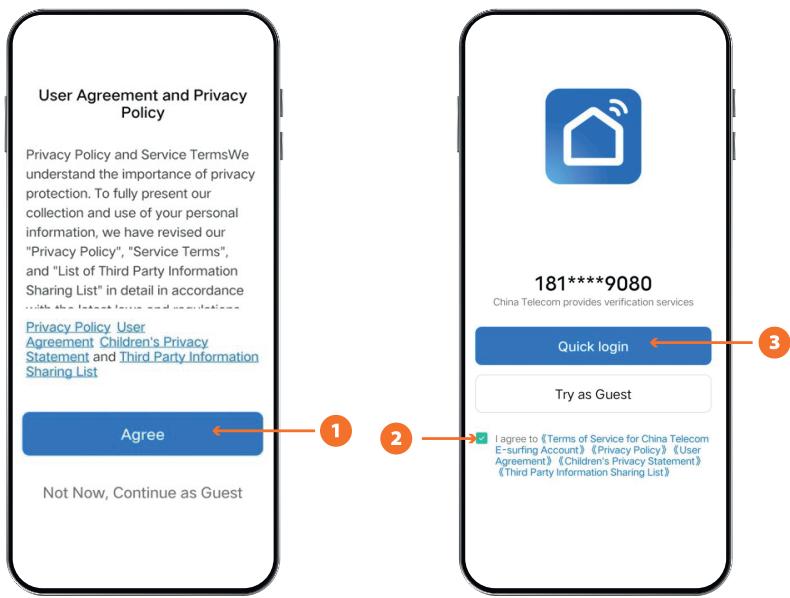

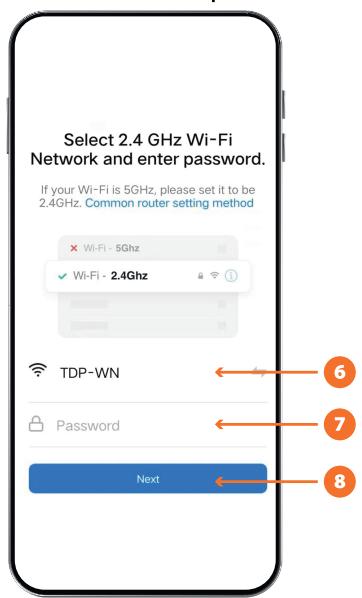

Procedure pour relier l'onduleur aux applications WiFi Tuya Smart et Smart Life via le Bluetooth

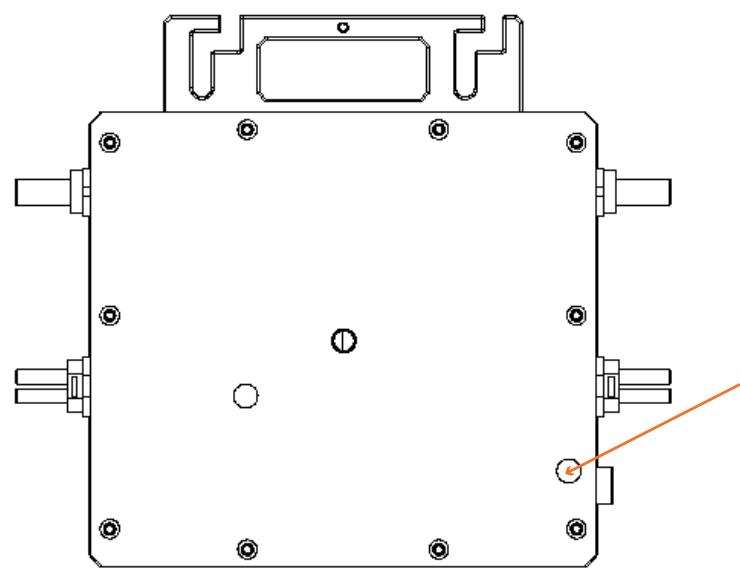

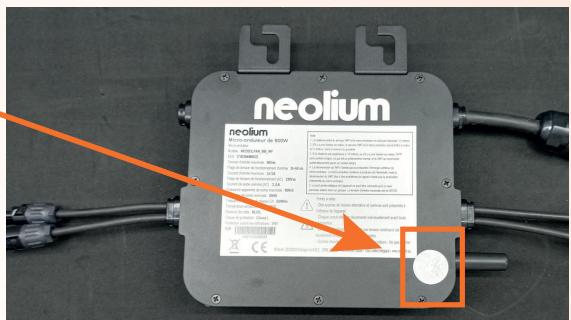

Nous vous invitons à soulever le sticker indiqué sur la photo ci-contre, puis avec un cure-dent, appuyer pendant 10 secondes sur le bouton s'il vous plaît.

En parallèle, vous verrez apparaitre l'onduleur en mode Bluetooth dans votre application.

Sécurité générale

• Veuillez lire attentivement ce manuel avant toute installation. L'installation doit être effectue un UNIQUEMENT selon les instructions de ce manuel.
• Il faut conserver soigneusement ce manuel.
• Une utilisation non appropriée peut entraîner un danger de mort pour l'opérateur ou d'autres personnes, ou peut endommager les unités et d'autres matériels.
• Les composants du kit solaire doivent être assemblés selon les consignes du guide d'installation afin de produit de l'électricité pour le réseau domestique. Toute autre utilisation est inappropriée et donc potentiellement dangereuse.
• Le kit solaire doit être raccordé à une installation électrique sécurisée. Si vous avez des doutes sur la connexion électrique, il faut contacter un technician qualifié. Une défaillance peut entraîner des risques électriques pour les personnes et les biens.
• Il faut s'assurer que votre réseau électrique est adapté à l'utilisation de ce système solaire.
• Il faut s'assurer que le circuit électrique auquel la prise est raccordée est protégé en avant dans le tableau électrique par un interrupteur différentiel et un disjoncteur ou par un disjoncteur différentiel.
• Il faut s'assurer que la structure du bâtiment (garde-corps, mur, façade, support...) où ce kit solaire sera monté peut supporter la charge de poids.
• II NE faut PAS installer le kit solaire sur le toit de la maison.
• Il faut s'assurer que la prise électrique à laquelle ce kit solaire va se connecter est correctement mise à la terre. Il est également recommendé que le panneau solaire doit être mis à la terre, pour éviter tout dommage potentiel, en cas d'orage, consultez unElectricien/agréed.
• Le kit solaire doit être connecté UNIQUEMENT à une prise secteur mise à la terre.
• Il ne faut pas raccorder ce kit solaire à une prise contrôle pour éviter toute déconnexion régulière.
• II NE faut PAS raccorder ce kit solaire à une multiprise.
• Il faut débrancher la fiche avant de manipuler les câbles du kit solaire.
• Avant chaque utilisation, assurez-vous que les cordons sont en parfait état. Il NE faut PAS l'utiliser avec des câbles endommages.
• II NE faut PAS tirer excessivement sur les câbles (risque de dommage).
• Retirez soigneusement l'unité de son emballage et vérifie qu'il n'y a pas de dommages externes. Si vous constatiez des imperfections, il faut contacter votre revendeur local.
• DANGER : Lorsqu'un panneau photovoltaïque est exposé à la lumière, il génére une tension électrique. L'énergie stockée dans les condensateurs de cet équipement présente un risque d'électrocution. Mème après la déconnexion de l'unité du réseau et des panneaux photovoltaïques, des tensions élevées peuvent encore exister à l'intérieur de l'onduleur photovoltaïque. Àpres avoir débranché toutes les sources d'alimentation, vous pouvezsterolier le boîtier après au moins 5 minutes.
• Il faut garder les enfants et les personnes non autorisées hors de l'installation photovoltaïque.
• L'unité ne doit pas être utilisée par des personnes dont les capacités physiques, sensorielles ou mentales réduites ou celles dont les connaissances ou l'expérience limitées à moins d'avoir suivi des

une formation appropriée et sous une surveillance constante. Il est interdit aux enfants de jouer avec l'unité.

• N'essayez PAS de réparer vous-même les problèmes. Il faut contacter un technician qualifié, un installateur/agréé ou le service client.

AVERTISSEMENT : Risque de brûlure d'aux pieces chaudes. Certaines pieces et surfaces restent encore chaudes pendant le fonctionnement. Pour réduire tout risque de blessure, il ne faut pas toucher les pieces actives pendant le fonctionnement.

• Il faut vérifier périodiquement ce kit solaire pour s'assurer que toutes les connexions électriques sont bien serrées et sécurisées. Il faut vérifier également que les fixations (boulons, raccords...) sont bien serrées et sécurisées.
• Il faut faire des inspections régulièrement et en priorité après des événements exceptionnels (par ex. tempête, grêle, forte charge de neige, etc.). Au cours de ces inspections, il faut vérifier que les composants sont sûrs, intacts et propres.
• Il ne faut nettoyer QUE les modules qui ont eté refroidis.
• II NE faut PAS nettoyer les modules avec de l'eau s'il y a un risque de gel.
• Enlevez la saleté avec de l'eau tiède ou un chiffon doux. Il NE faut PAS gratter la saleté. Il ne faut pas forcer pour enlever neige et glace.
• Il faut également enlever toute la saleté et les débris présents dans la sous-structure.
• II NE faut PAS utiliser de détergents abrasifs, adjuvant tensio-actif, grattoirs ou matériel de nettoyage à l'eau sous pression. Il NE faut PAS utiliser de chiffons en laine micropolaire ou en coton.

Avertissements sur le montage

Avant l'installation, veuillez vérifier tous les composants du kit solaire pour vous assurer qu'il n'y a pas de dommages dus au transport ou à la manipulation, qui pourrait affecter l'intégrité de l'iso1ation ou les distances de sécurité. Dans le cas contraire, il pourrait y avoir des risques pour la sécurité.

• Il ne faut installer QUE les modules et composants non endommagés.
• NE PAS essayer de modifier ou de démonter les composants du kit solaire de chaque manière que ce soit.
  Il ne faut assembler le kit solaire OUE selon les instructions de ce manuel.
• Le lieu d'installation doit être accessible librement et en toute sécurité à tout moment
• Afin d'éviter toute electromoculation et autre blessure, il faut inspecter les installations électroniques ou de plomberie existantes avant de finaliser l'installation du kit solaire.
• Il faut être prudent lors du besoin du lieu d'installation du kit solaire et respecter les exigences de refroidissement spécifique.
• Il ne faut pas installer le kit solaire dans un environnement avec peu ou pas de courant d'air, ni poussiêreux. Cela peut réduire l'efficacité du refroidissement.
• II NE faut PAS installer le kit solaire sur des matériaux facilement inflammables et là où des matériaux inflammables sont stockés.
• II NE faut PAS installer le kit solaire sur des structures construites avec des matériaux inflammables ou thermolabiles.
• NE PAS installer le kit solaire à proximé des systèmes d'air conditionné.
• II NE faut PAS installer les supports muraux sur des toits résidentiels. Les supports ne sont pas concus et certifiés pour ce type d'utilisation.
• Il faut installer les supports muraux sur un mur solide pour éviter qu'ils ne soient arrachés. Il NE faut PAS modifier les fixations fournies.
• II NE faut PAS placer de supports conçus pour les hauteurs sur un toit plat s'ils ne sont pas vissés au sol.
• II NE faut utiliser AUCUNE autre méthode de fixation que celles recommandées dans le guide d'installation.

• La chute d'un équipement peut causeer des blessures graves, voire mortelles, il ne faut jamais installer l'unité sur le support à moins d'être sur que le cadre d'in installation soit juste solidement fixé.

• Lors de l'installation de modules photovoltaiques pendant la journée, il convient de les recouvrir de matériel ouque, sinon la tension aux bornes des modules devient elevée au soleil, cela pourrait entrainer un danger.

• II NE faut PAS installer le kit solaire par temps venteux ou humide.
• Utilisez UNIQUEMENT des outils secs et isolés. Il NE faut PAS utiliser avec les mains mouillées.
• Afin de minimiser tout risque d'électrocution du à des tensions dangereuses, couvre les panneaux avec un matériel opaque avant de le raccorder à tout équipement.
• AVERTISSEMENT : Risque de chocoléctrique. Tout retrait non autorisé des protections nécessaires, toute utilisation inappropriée, toute installation et utilisation incorrectes pourraient entraîner de graves risques pour la sécurité et des electrocutions et/ou endommager l'équipement.

AVERTISSEMENT: Danger de mort par incendie ou explosion : les apparils électriques peuvent prendre feu.

• II NE faut PAS utiliser de modules endommagés.
• Il NE faut PAS installer de modules à l'intérieur.
• Il NE faut PAS installer les modules sur des objets en mouvement.
• Il ne faut jamais marcher sur les modules.
• II NE faut PAS soumettre les modules à des contraintes mécaniques.
• II NE faut PAS laisser tomber des objets sur les modules.
• II NE faut PAS laisser tomber les modules.
• Il ne faut jamais soulever ou déplacer le module à travers les cables de connexion ou l'onduleur.
• Ne placez AUCUN objet sur l'onduleur ou ses modules.
• Il NE faut PAS couvrir l'onduleur ou les modules.
• Ne déplacez PAS l'installation pendant le fonctionnement.
• Dans des circonstances particulières, l'ondueur peut être soumis à des interférences electromagnétiques provenant d'équipements environnants. À ce stade, l'utilisateur doit prendre les mesures appropriées pour réduire les interférences des équipements environnants avec l'ondueur.
• Il ne faut jamais installer l'onduleur à proximé d'équipements sensibles (radios, téléphone, télé, etc.).
• Il ne faut pas rester à moins de 20 cm de l'onduleur pendant longtemps.

Avertissements électriques

Toutes les installations électriques doivent être conformes aux normes de sécurité électricque locales.
- N'ouvre PAS le boîtier. Il NE faut PAS essayer de réparer par vous-même, consultez un technicien qualifié. Tout le câblage et l'installation électrique doivent être effectués par un technicien qualifié.
- Une utilisation incorrecte pendant le câblage peut entrainer des blessures mortelles pour l'opérateur ou des dommages irréparables. Les travaux de câblage NE doivent être effectuels que par un technicien qualifié.
- Toucher des composants sous tension peut entraîner des blessures graves, voir la mort.
- L'installation électrique, les réparations et les transformations ne doivent être effectuées que par desElectriciens qualifiés.
- AVERTISSEMENT : Danger de mort dû aux haute tensions. Il ne faut pas installer alors que l'unité est sous tension.
- II NE faut PAS toucher les composants endommages.
- Une tension excessive peut endommager le kit solaire.
- II NE faut PAS déconnector ce kit solaire alors qu'il est sous charge.
- II NE faut PAS débrancher les cables charges.
- Isolez toutes les extrémités de cables exposés.
- Il faut utiliser des connecteurs pour connecter les câbles.
- Il faut s'assurer que tous les composants électriques sont propres, secs et surs.
- Il faut s'assurer que le câblage n'est pas sous tension.
- Il faut s'assurer que le câblage n'est pas exposé et/ou suspendu et qu'il est protégé de la saleté et de la moissure.
- Il faut s'assurer que tous les connecteurs sont scellés et sécurisés pendant l'utilisation.

NOTA BENE : La puissance de chacun des deux panneaux solaires est de 410W, soit un total de 820W, mais étant donné que la puissance nominale du micro-onduleur est de 800W, alors la puissance du kit est de 800W.

2

Contenu du KIT

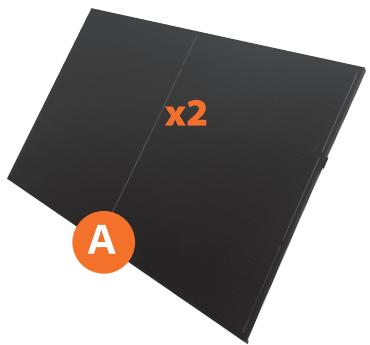

A - 2 Panneaux solaires de 410W
B - 2 Structures métalliques (Support pour utilisation au sol)
C-2 Patrons pour le mur

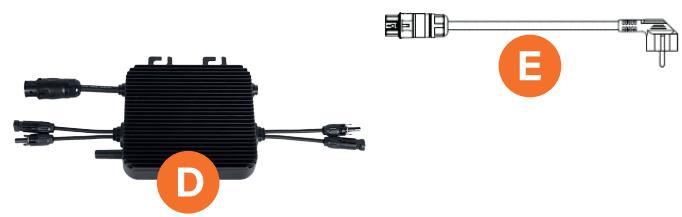

D- 1 Micro-onduleur (Puisance de sortie de 800W)
E - 1 Câble de branchement AC de 5m étanche IP44
F - 4 Rallonges MC4 (Câbles de branchement du micro-onduleur)
G Supports pour balcony

3

Assemblage de la structure

Montages optimaux

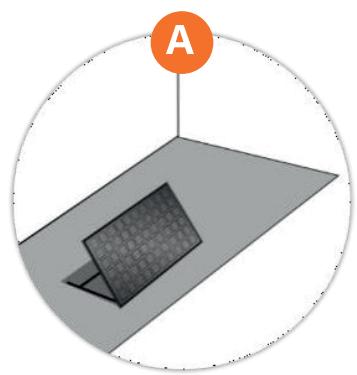

A-Sur le sol

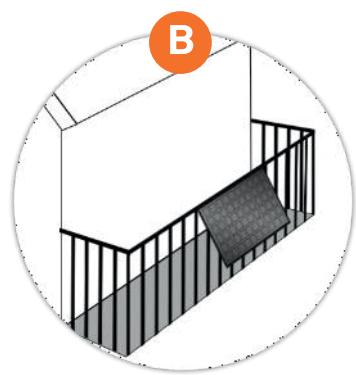

B - Attchéé au balcon
C-Incline sur une facade

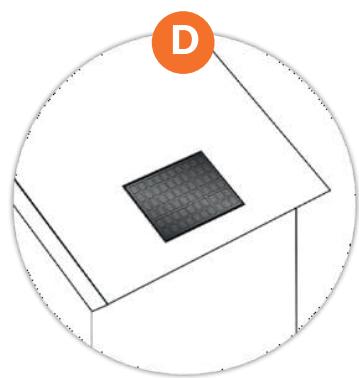

D-À plat sur une surface en pente Sur un immeuble peu élevé.

IL NE FAUT PAS

L'INSTALLER SUR

LE TOIT DE LA MAISON.

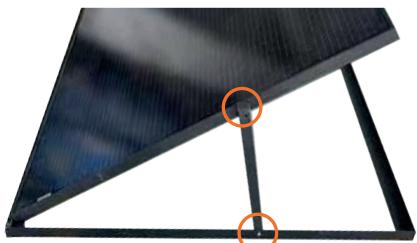

1- Assemblez:

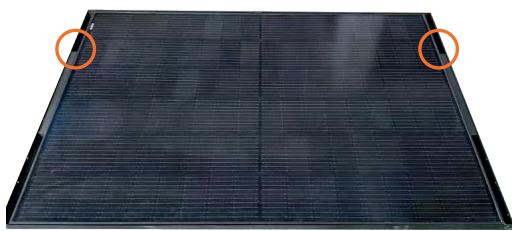

Dévisser les 2 vis de fixation sur les cadres de support à l'aide de l'outil hexagonal.

2 - Dépliez le support, sortez le cadre de support, ajustez pourCHOISIR un angle (25°/30°/35°/40°) et installez les 2 vis de fixation.

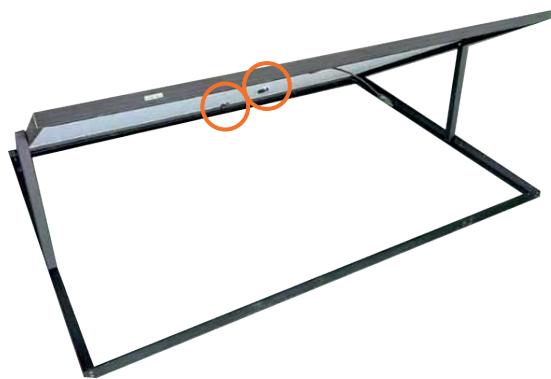

La photo ci-contre représenté l'installation au sol; Pour l'installation sur le balcony, fixez 2 crochets pour un panneau, tournez de 90 degrés dans le sens inverse des aiguilles d'une montre et accrocher.

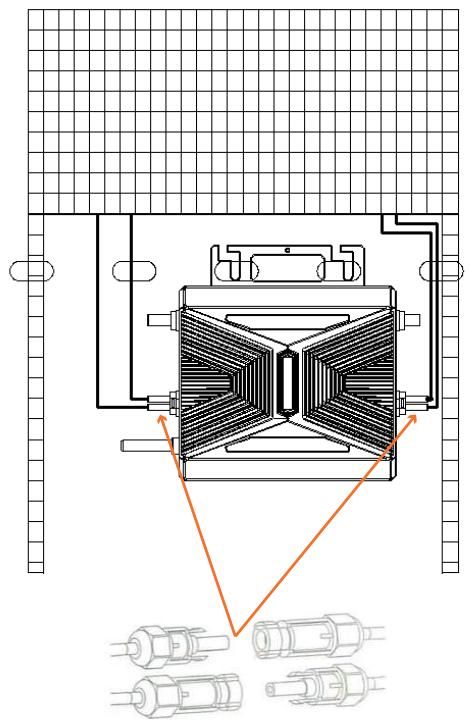

3 - Connectez les 2 panneaux solaires ensemble, et le cable AC avec la prise. Insérer la fiche dans la prise, connecter l'onduleur au Wifi.

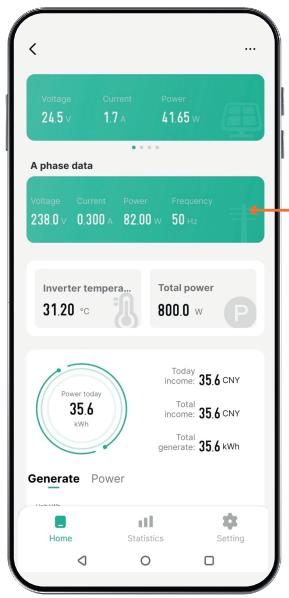

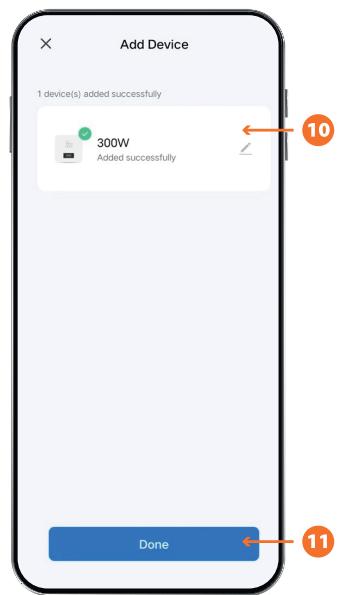

Se connecter à l'APP (pour plus de détails, consultez le chapitre de l'onduleur):

1. Veillez à ce que le module PV soit suffisamment ensoleillé.
2. Assurez-vous que le micro-onduleur est bien dans l'environnement Wi-fi.
3. Veillez à ce que la fiche EU soit déjà insérée dans la prise.

ATTENTION : L'onduleur est faiblement charge lorsqu'il quitte l'usine, après votre connexion reussie, la valeur de base affichée sur l'APP est de 18,6 kWh, et elle augmentera sur cette base lorsque le produit commencerà à fonctionner.

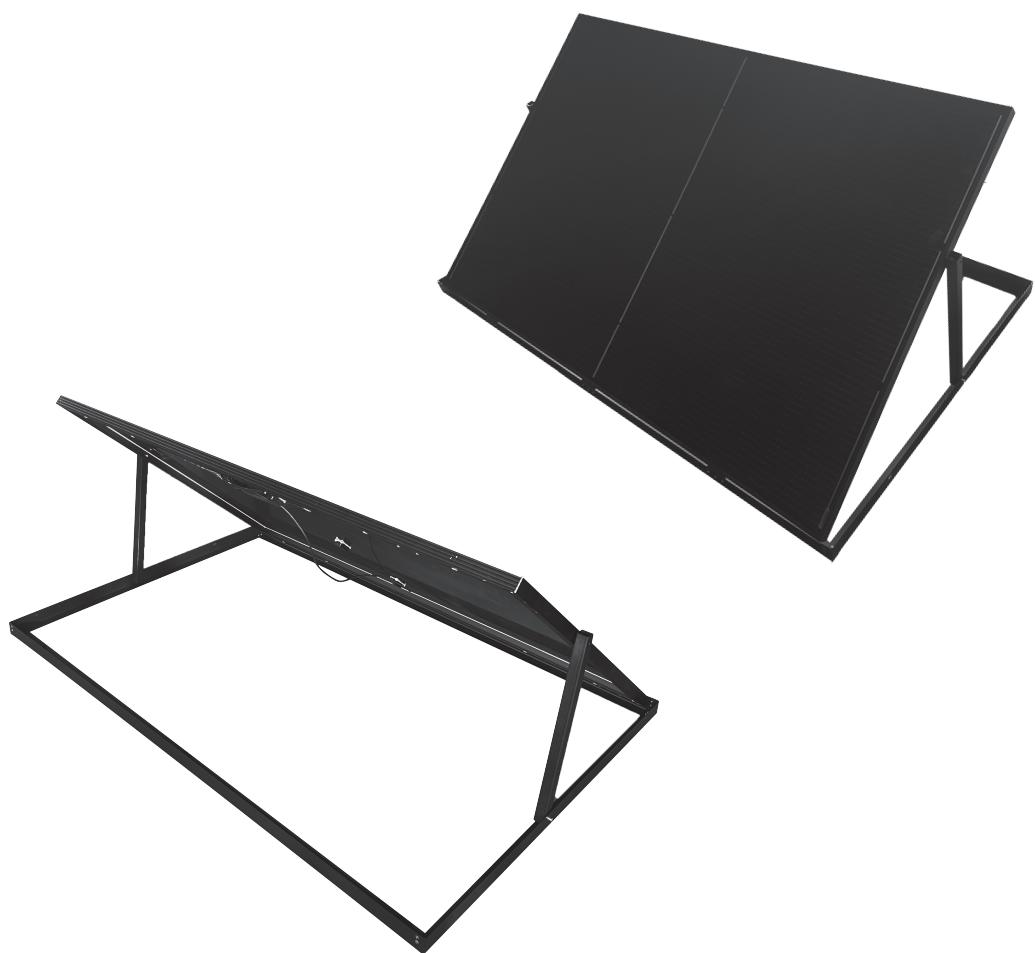

Installation sur le sol

Le kit solaire peut être installé horizontally sur le sol.

Assemblage de la structure
Fixez le support du panneau solaire au sol à l'aide des boulons d'expansion.

Montage mural

Le kit solaire peut être installé verticalément sur un mur.

Vouss pouvez utiliser les dessins 1:1 fournis afin de比较好 préparer l'endroit où il peut être placé. Le micro onduleur doit être à une distance maximale de 20m du routeur Wifi, et avec au maximum 1 mur.

Assemblage de la structure
Positionnez tous les patrons à l'aide des 4 papiers, fournis dans la boîte. Ills doivent tous être alignés sur le mur.
Marquez les emplacements des vis avec un crayon et retirez les papiers.
Vérifiez que le motif des trous est bon en plaçant le support triangulaire sur le mur. Il faut voir les marques de crayon à travers les trous pour le montage mural.
Fixez le panneau solaire au mur à l'aide des boulons d'expansion.

Installation sur la balustrade de balcony

Le kit solaire peut être installé verticalément sur un balcon. Effectuez les 5 premières étapes de l'assemblage de la structure.

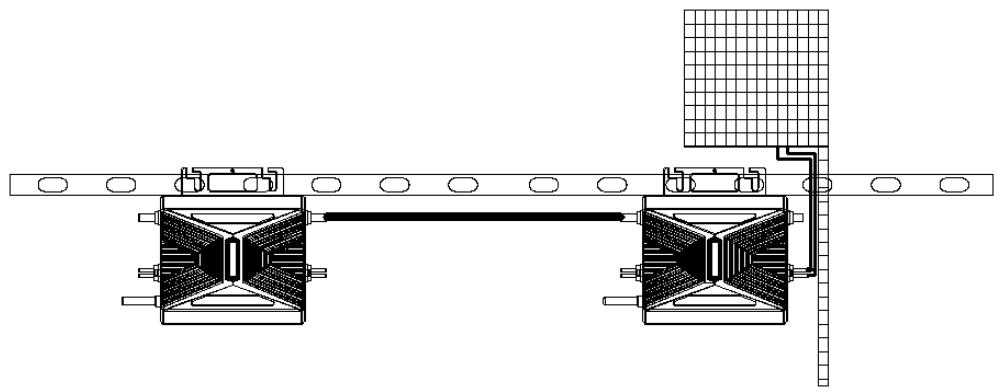

Le micro onduleur doit etre a une distance maximale de 20m du routeur Wifi, et separe par 1 mur au maximum.

Assemblage de la structure.
Fixez les deux supports en arc à la barre (b) de chaque support triangulaire à l'aide des boulons.
3 Soulevez le panneau solaire avec précaution jusqu'à l'extérieur de la balustrade du balcon, puis posez les supports en arc en toute sécurité. Fixez ensuite les supports en arc à la balustrade du balcon à l'aide de boulons.

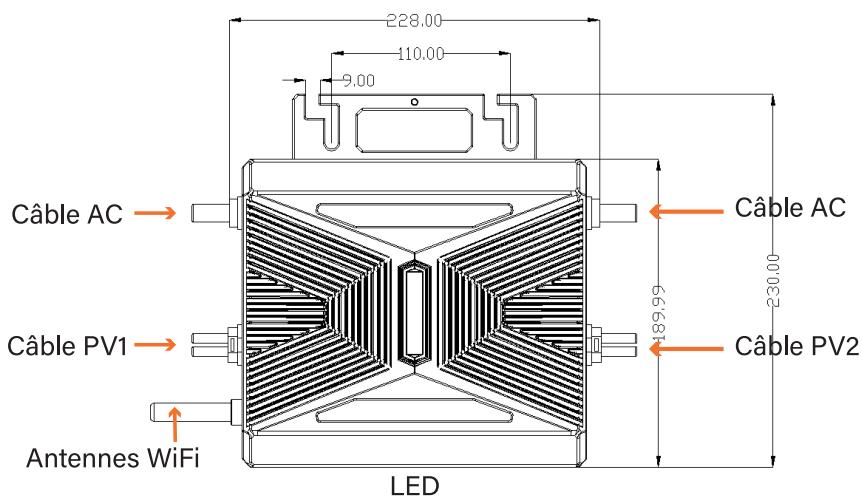

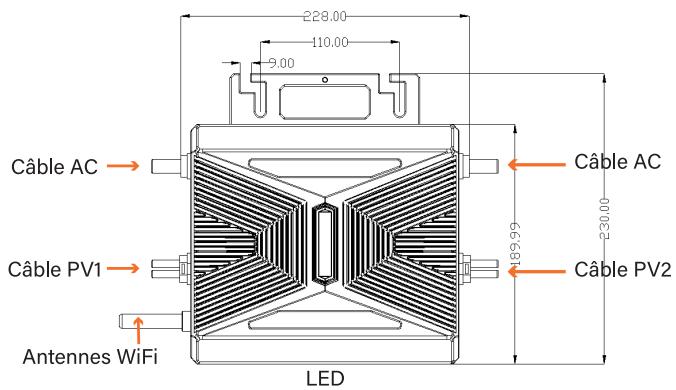

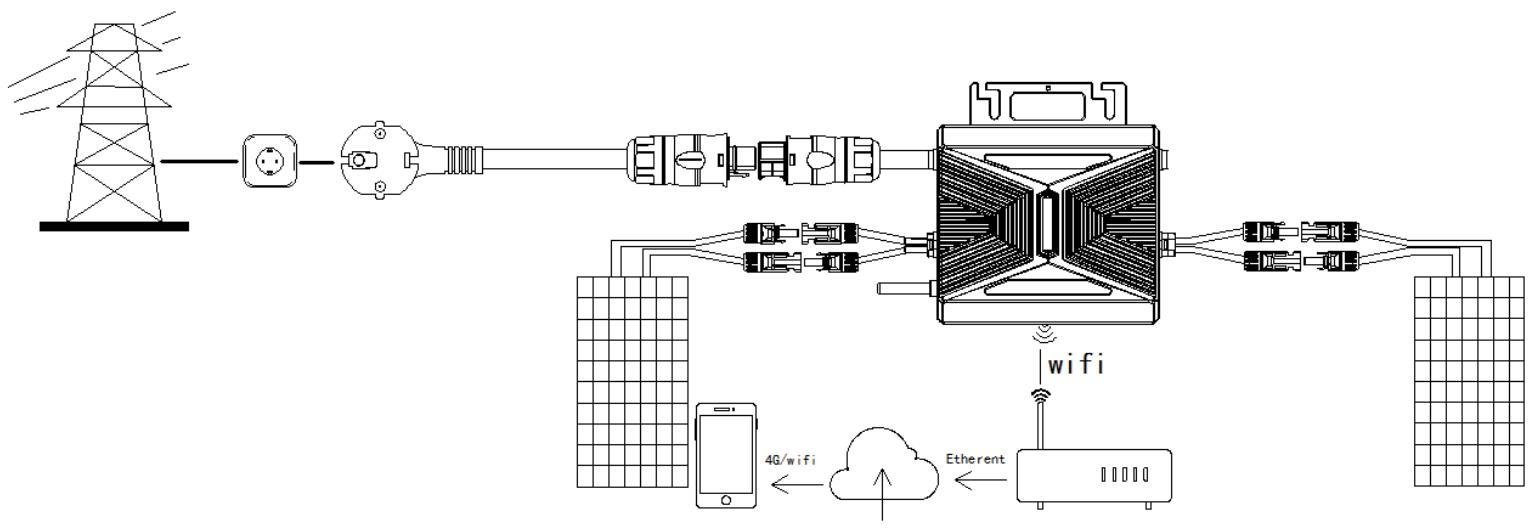

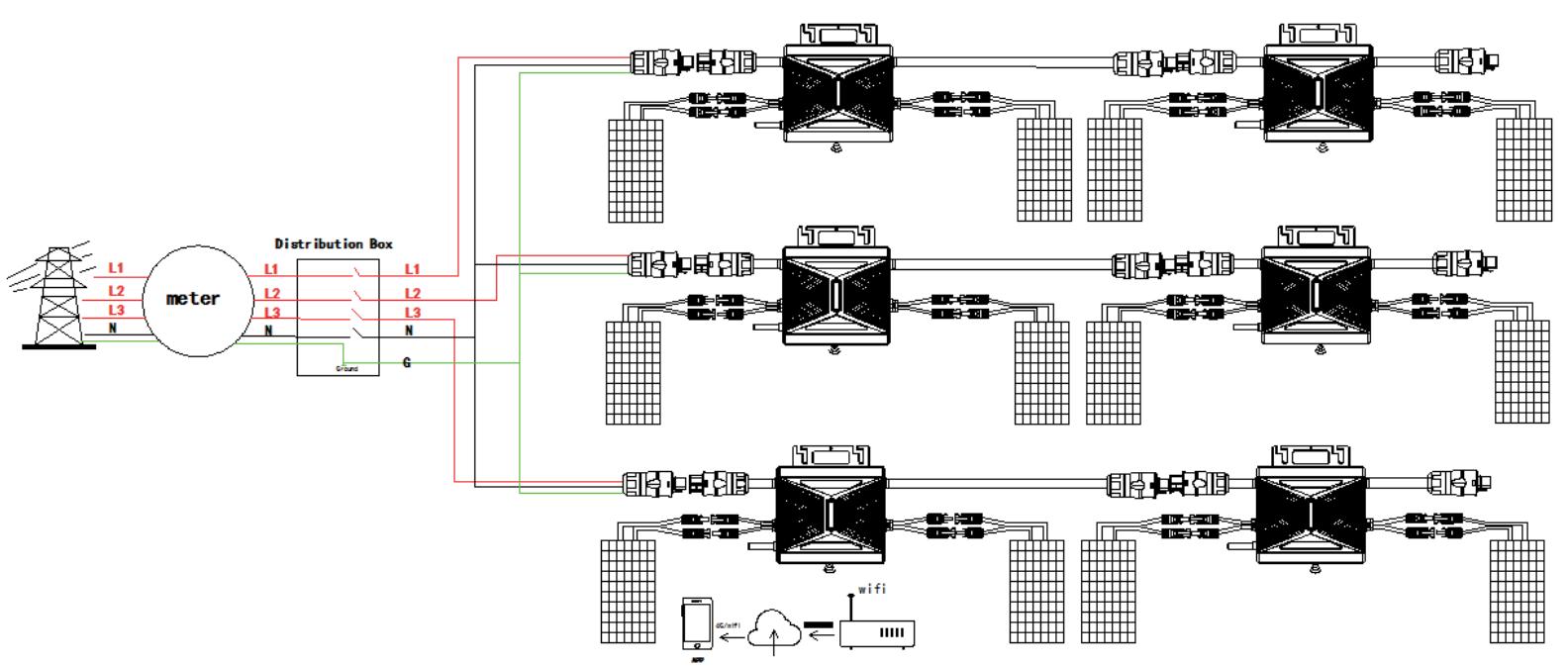

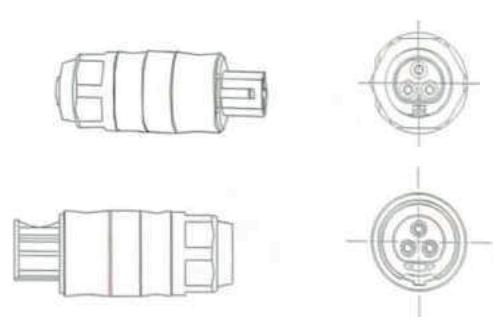

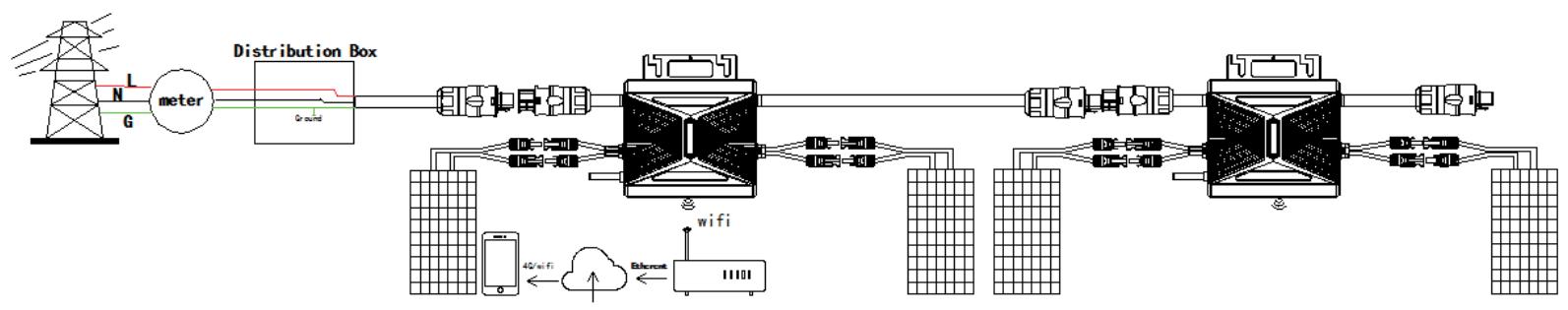

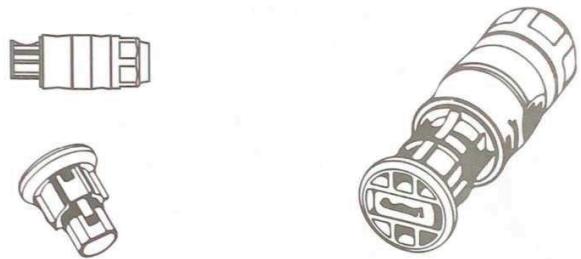

Scheme de câblage de chaque composant

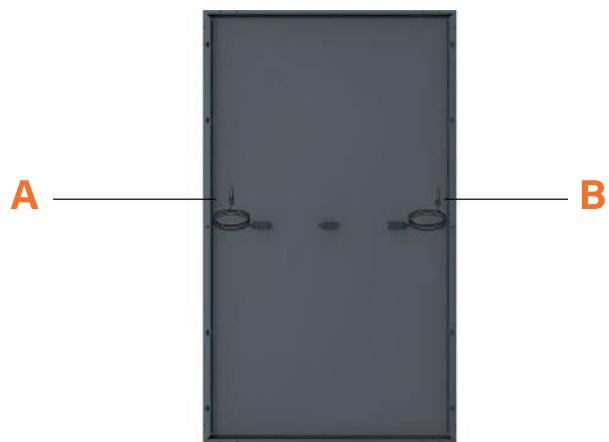

Panneau solaire

A - Connecteur MC4 mâle
B- Connecteur MC4 femelle

Avant tout raccordement électrique : Il faut vérifier l'environnement et la position d'installation

Il faut respecter les conditions suivantes lors du besoin de la position d'installation:

Il ne faut pas exposer l'onduleur à la lumière directe du soleil pour éviter un déclassemment de puissance indésirable dû à une augmentation de la température interne.

Pour éviter toute surchauffe, il faut s'assurer toujours qu'il y ait un courant d'air autour de l'onduleur.

Il ne faut pas l'instructor dans des endroits où des gaz ou des substances inflammables peuvent etre prsentes.

Il faut éviter les interférences electromagnétiques qui peuvent compromètre le bon fonctionnement des équipements Electroniques.

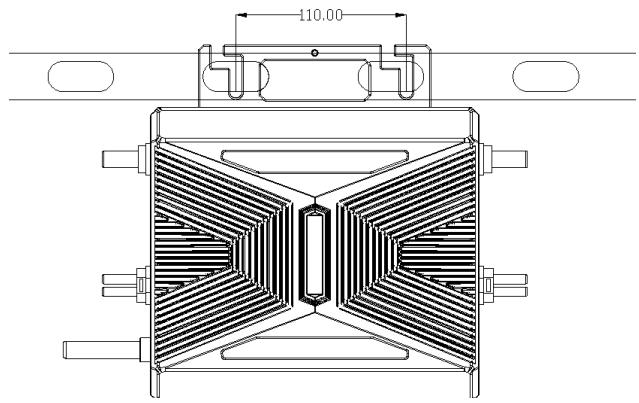

Il est recommandé d'installer le micro-onduleur sur des structures sous les modules photovoltaiques afin qu'il soit à l'ombre.

Utilisez un smartphone pour vérifier la puissance du signal Wi-Fi à l'emplacement d'installation. Si le signal Wi-Fi est mauvais, essayez d'installer le micro-onduleur à un autre endroit ou déplacez le routeur Wi-Fi.

DANGER

Avant l'installation, il faut vérifier que le micro-onduleur n'a subiaucun dommage de transport ou de manutention pouvant affecter l'integrité de l'isoation ou les distances de sécurité.

Tout retrait non-authorisé des protections nécessaires, toute utilisation inappropriée, toute installation et utilisation incorrectes pourraient entraîner de graves risques pour la sécurité et des électrocutions ou endommager l'équipment.

Il faut être conscient que l'installation de cet équipement comporte un risque d'électrocution.

DANGER

Lorsqu'un panneau photovoltaïque est exposé à la lumière, il fournit une tension continue à l'onduleur.

! AVERTISSEMENT

Assurez-vous que tous les câbles DC sont correctement raccordés et qu'aucun des câbles n'est coincidence ou endommagé.

La tension maximale en circuit ouvert des modules photovoltaiques inclus dans ce kit est donc pour ne pas dépasser la tension DC d'entrée maximale spécifiée du micro-onduleur. Il NE faut PAS utiliser d'autres composants autres que ceux fournis avec ce kit.

ATTENTION

Si le cable DC est trop court pour l'installation, utilisez un cable DC de rallonge pour raccorder les modules photovoltaiques au micro-onduleur.

Si nécessaire, contactez le service après-vente pour connaître les exigences des connecteurs DC côté module du cable de rallonge DC.

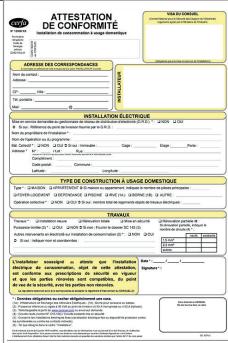

5 formulaire consuel jaune

Avant de brancher votre kit solaire au secteur

Il est nécessaire de se procurer et de faire replir par l'installateur, le formulaire Consuel jaune destiné spécifique aux particuliers.

Il est téléchargeable à l'adresse www.fournisseurs-electricite.com. À l'achèvement des travaux d'électricité, il faut envoyer par courrier l'attestation à la délegation régionale Consuel, 20 jours au moins avant la date prévue de mise en service de l'installation.

Pour une meilleure production

• Il faut couver un endroit avec du soleil toute la journée.
• Inclinez les panneaux pour une(Meilleure)production.
• II convient de privilégier une orientation sud.

LOGEMENT ou IRVE de bâtiment d'habitation

Formulaire d'attestation de conformité à utiliser pour des installations électriques de consommation liées à l'habitation et pour les IRVE de besoin d'habitation collectif ou individuel

CONSUEL

Logement
Maison, appartement
1 'AC jaune' par lopement et a minima par point de livraison (°).
Locaux assimilés à un logement
Meubles ou chambes d'hôtes limités à cinq chambes chez l'habitant pour une capacité d'accueil maximale de 15 personnes, unité de vie d'un logement-loyer, etc ...
1^ jaune ^ * par logement ou par chambre équiped'une salle d'eau ( ^1a )

1 AC jaune' par groupe de 5 chambes déprouvues de salle d'eau (14)
1^ AC jaune" par groupe de 5 salles d'eau (1) collectives.
(1) Lat: containing colonne du rouge ou une baignoire.
(*) Poin: Fact de Larivayon (PDL)
(2) L'Homme de la pousse surieure (PRM)

Bâtiment à usage domestique
Abri de jardin, garage, remise privée, dépendances, etc
1 "CA jaune" par point de livraison () .
Note: si le bâtiment est alimenté à partir d'un logement pour lequel une "CA jaune" est établit, la有两种 options peut être couverte par cette démarche.

Installation extérieur à usage domestique
Piscine privée, borne pour caravanes, portail électric, borne de recharge pour vohécale électric, éclairage extérieur, etc.
1 "AC jaune" par logement et a minima par point de livraison () .
Note: à l'installation extérieure est allémentée à partir d'un logement ou d'un balthim et usage domestique pour lequel une "AC jaune" est établie. L'installation peut être couverte par cette démarche.

Caracteristiques techniques du panneau solaire :

Puisance maximale à STC (Pmax) : 410 W (+3 %)

Tolérance De Puissance Maximale : 0- 5W

Tension en circuit ouvert (Voc) : 37,58 V

Courant de court-circuit (Isc) : 13,94 A

Tension d'alimentation maximale (Vmp) : 31,44 V

Courant de puissance maximal (Imp) : 13,04 A

Données du panneau solaire :

Dimensions (L x I x h): 172,2 x 113,4 x 3 cm

Poids : 21,5 kg

Câbles de sortie : 1,2 mètres et 1,7 mètres

Plage de températures d'utilisation : -40° à +85°C

Poids du support : 7,5kg*2

Poids du kit : 67kg

Installation / Guide d'Utilisation

Micro onduleur

1 INSTRUCTIONS DE SECURITE

Le micro-onduleur est déjà pré-instillé sur le support des panneaux photovoltaiques, vous n'avez rien à faire sinon qu'à brancher!

Les informations suivantes vous sont communiquées pour le cas où vous deviez remplacer votre micro-onduleur, ou bien faire évolverer votre installation.

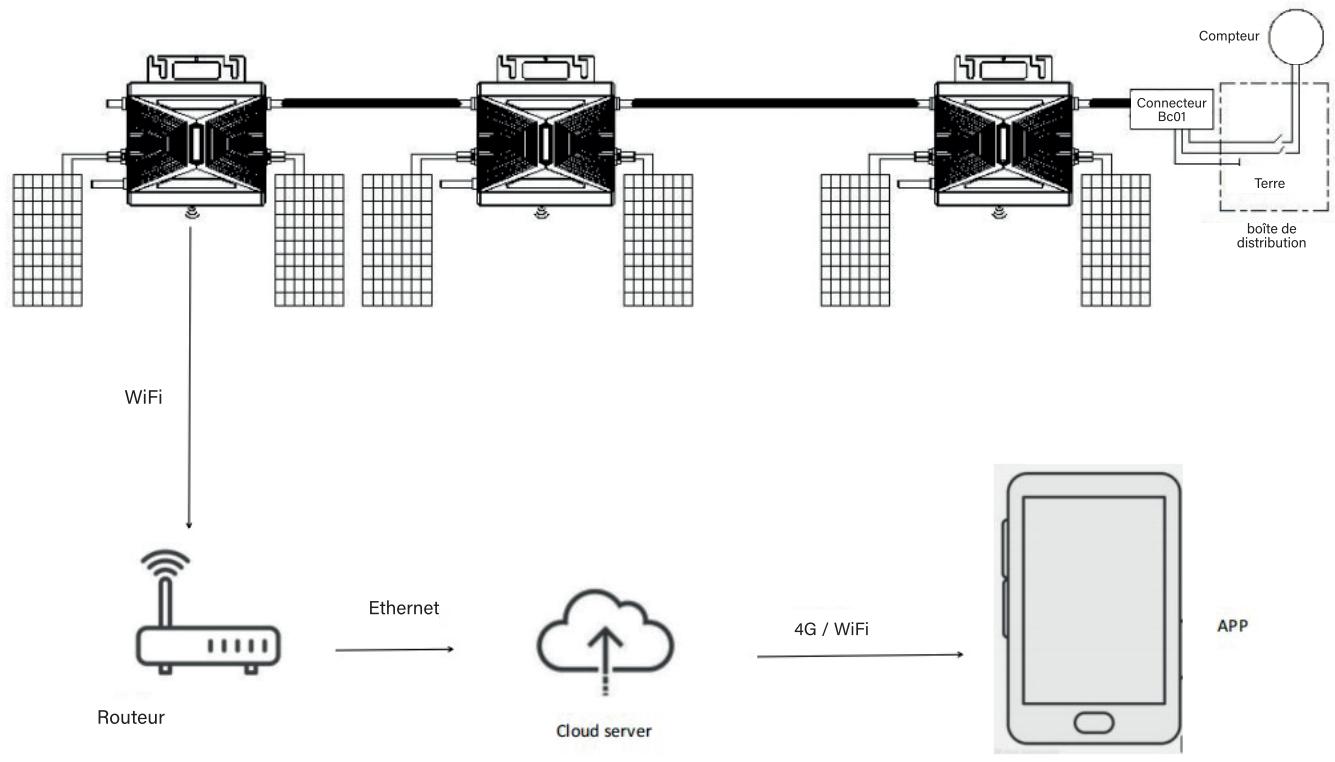

1.1 Le micro-onduleur est utilisé via une application connectée au réseau et accessible gratuitement, il est composé de trois éléments clés :

1. le micro-onduleur

2. le routeur

3. le panneau solaire

1.2 Notre micro-onduleur est équipé d'un module WiFi intégré qui lui permet de communiquer directement avec le routeur.
1.3 NOTE : Si le signal sans fil dans la zone où le micro onduleur est positionné est faible, il est nécessaire d'ajouter un amplificateur de signal WiFi à un endroit approprié entre le routeur et le micro onduleur.

600W-800W-1000W

AVANTAGES DU SYSTEME

DE MICRO-ONDULEUR

2.1 Ce système intégré améliore la sécurité, maximise la récolte d'énergie solaire, augmente la fiabilité du système et simplifie la conception, l'installation, la maintenance et la gestion du système solaire.
2.2 Chaque module PV dispose de commandes individuelles de suivi de la puissance maximale de crête (MPPT), ce qui garantit que la puissance maximale est exportée vers le réseau électrique, quelles que soient les performances des autres modules PV de la matrice. Lorsque les modules PV de la matrice sont affectés par l'ombre, la poussière, l'orientation ou toute autre situation dans laquelle un module est moins performant que les autres, le micro-onduleur assure une performance optimale de la matrice en maximisant la performance de chaque module au sein de la matrice.
2.3 Plus fiable que les onduleurs centralisés ou les onduleurs de branche.
2.4 Le système de micro-ondulesurs distribués garantit qu'il n'existe pas de point de défaillance unique dans le système PV. Les micro-ondulesurs sont concus pour fonctionner à pleine puissance à des températures extérieures ambiantes allant jusqu'à 122 T (50 °C). Le boîtier de l'onduleur est concu pour être installé à l'extérieur et est conforme à l'indice de protection IP65.
2.5 Simplicité d'installation.
2.6 Vous pouvez installer des modules PV individuels dans n'importe qu'elle combinaison de quantité de modules, d'orientation, de type différent et de taux de puissance. Le fil de terre (PE) du cable AC est connecté au chassin à l'intérieur du micro-onduleur, ce qui elimine potentiellement l'installation d'un fil de terre (verifier la réglementation locale).

UTILISATION DU MICRO-ONDULEUR ET PROCESSUS D'INSTALLATION

3.1 Ce manuel contient des instructions de sécurité importantes à suivre lors de l'installation et de l'entretien du micro-onduleur photovoltaïque raccordé au réseau. Afin de réduire le risque de chic électrique et de garantir une installation et un fonctionnement surs du micro-onduleur, les symboles suivants apparaissent tout au long de ce document pour indiquer les conditions dangereuses et les instructions de sécurité importantes.

3.2 Les specifications peuvent être modifiées sans préavis - assurez-vous d'utiliser le dernier manuel disponible sur le site Web du fabricant.

3.3 AVERTISSEMENT: Ce symbole indique une situation dans laquelle le non-respect des instructions peut entrainer une panne matérielle grave ou un danger pour le personnel s'il n'est pas appliqué de manière appropriée. Soyez extrémement prudent lors de l'exécution de cette tâche.

3.4 NOTE : Ceci indique des informations importantes pour un fonctionnement optimal du micro-onduleur. Suivez ces instructions à la lecture.

3.5 Instructions de sécurité

A: NE PAS déconnecter le module PV du micro-onduleur sans déconnecter l'alimentation AC.
B: Seuls des professionnels qualifiés peuvent installer et/ou remplaner le micro-onduleur.
C: Effectuer toutes les installations électriques conformément aux codes électriques locaux.
D : Avant d'insteller ou d'utiliser le micro-onduleur, veuillez dire toutes les instructions et tous les avertissements figurant dans les documents techniques, sur le système du micro-onduleur et sur le panneau solaire.

E: Sachez que le corps du micro-onduleur est le dissipateur thermique et qu'il peut atteindre une température de 80^ . Pour réduire les risques de brûlures, ne touche pas le corps du micro-onduleur.
F: N'essayez pas de réparer le micro-onduleur. En cas de panne, veuillez contacter l'assistance technique. Le fait d'endommager ou d'ouvrir le micro-onduleur annule la garantie.

3.6 ATTENTION!

A: Le conducteur de protection externe est connecté à la borne de mise à la terre de l'onduleur par l'intérmédiaire du connecteur AC.
B: Le conducteur de protection exter est connecté à la borne de mise à la terre de l'onduleur par l'intémédiaire du connecteur AC.
C : Lors de la connexion, connectez d'abord le connecteur AC pour assurer la mise à la terre de l'onduleur, puis effectuez les connexions DC.
D : Lors de la déconnexion, déconnectez d'abord le courant alternatif en ouvrant le disjoncteur de branchement, mais maintenez le conducteur de protection dans le disjoncteur de branchement connecté à l'onduleur, puis déconnectez les entrées de courant continu.
E: En toutes circonstances, ne pas connecter l'entrée DC lorsque le connecteur AC est débranché.
F: Veuillez installer des dispositifs de commutation d'isoation sur le cote AC de l'onduleur.

3.7 Déclaration d'interférence radio.

A: Conformité CE EMC: L'équipement peut être conforme aux normes CEM CE, qui sont conçues pour protégér contre les interférences nuisibles dans une installation résidentielle. L'équipement peut émettre de l'énergie de fréquence radio et cela peut cause des interférences nuisibles aux communications radio si les instructions ne sont pas respectées lors de l'installation et de l'utilisation de l'équipement. Mais il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet apparéil provoque des interférences nuisibles à la réception de la radio ou de la télévision, les mesures suivantes peuvent résoudre le problème.

B: Déplacez l'antenne de réception et tenez-la éloignée de l'appareil.
C : Consulter le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.
D: Les changements ou modifications non expressement approuvés par un installateur professionnel approuvé peuvent annuler le droit de l'utilisteur à faire fonctionner la garantie.

3.8 Chaque symbole représenté une déclaration de signification

Attention, risque de chocolélectrique.

Attention - informations importantes - risque de brûlure - Ne pas toucher.

Se référer au mode d'emploi.

Symbole pour le marquage des apparciels electriques et electroniques conformément à la directive 2002/96/CE. Indique que l'appareil, les accessoires et l'emballage ne doivent pas'être éliminés comme des déchets municipaux non triés et doivent être collectés séparément à la fin de leur utilisation. Veuillez suivre les ordonnances ou réglementations locales en matière d'élimination ou contacter un représentant autorisé du fabricant pour obtenir des informations concernant la mise hors service de l'équipement.

Le marquage CE est apposé sur le convertisseur solaire afin de vérifier que l'appareil respecte les dispositions des directives européennes sur laasse tension et la compatibilité électromagnétique.

Personne adéquatement conseillée ou supervisée par une personne compétente en électricité pour lui permettre de percevoir les risques et d'éviter les dangers que l'électricité peut creer. Pour les besoin des informations de sécurité de ce manuel, une "personne qualifiée" est une personne qui connait les exigences en matière de sécurité, de système de réfrigération et de CEM et qui est autorisée àmettre sous tension, àmettre à la terre et àétiqueter l'équipement, les systèmes et les circuits conformément aux procédures de sécurité établies. L'onduleur et le système endues ne peuvent être mis en service et utilisés que par du personnel qualifié.

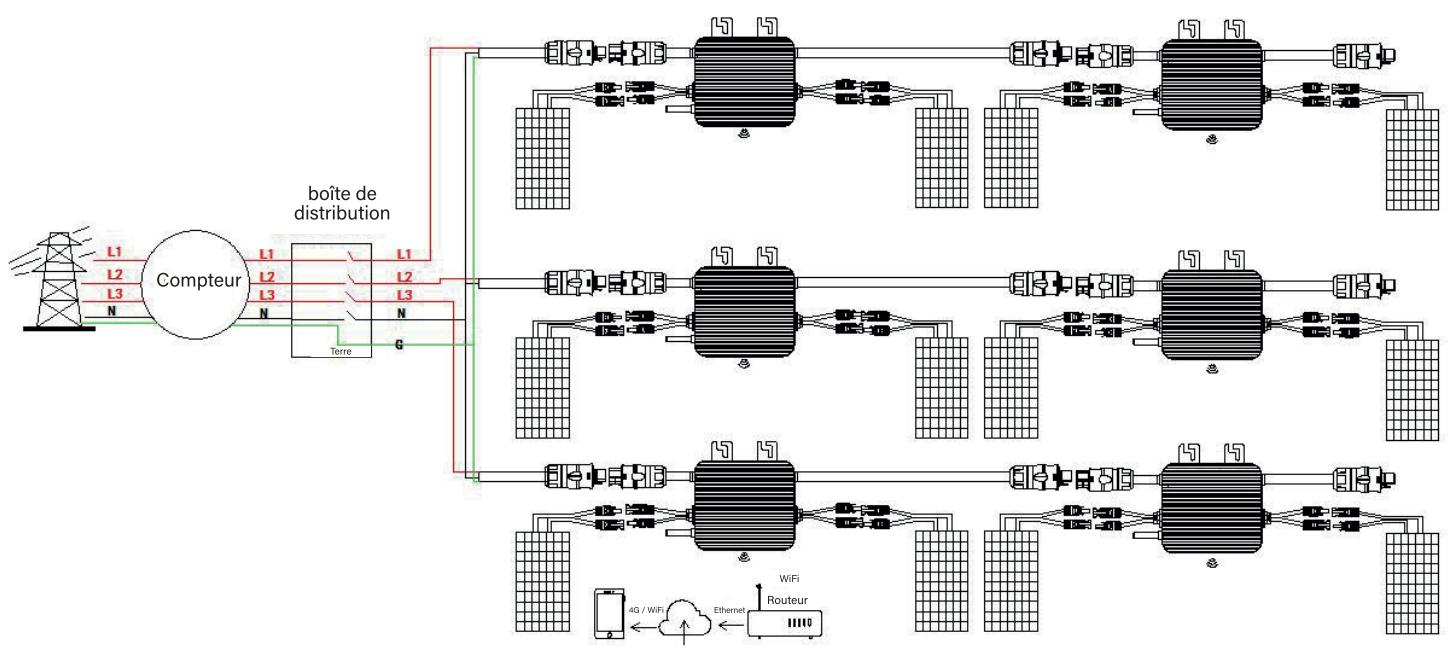

Le micro-onduleur se connecte au réseau monophasé et peut également utiliser plusieurs micro-onduleurs sous la forme d'un réseau monophasé pour obtenir un réseau triphasé.

Modèle

Réseau AC

Nombre Max. # par branche

NEOSOLPAN_800_WF

50/60Hz, 220-240V

12 pour un disjoncteur de 25A

PARAMÉTRES TECHNIQUES

AVENTISSEMENT

Assurez-vous que les specifications de tension et de courant de votre module PV correspondant à celles du micro-onduleur. Veuillez vous référer à la fiche technique ou au manuel d'utilisation.

AVENTISSEMENT

La tension maximale en circuit ouvert du module PV ne doit pas dépasser la tension d'entrée maximale spécifiée de l'onduleur.

Données d'entrée (DC)

Puisance d'entrée recommodée(STC)	210 - 500W
Tension d'entrée maximale encourant continu	60V
Plage de tension defonctionnement d'entrée	25-55V
Plage de tension continue defonctionnement	20-60V
Courant de court-circuit CCmaximal	19.5A X2
Courant d'entrée maximum	13A X2
Données de sortie (AC)
Puisance de sortie nominale	800W
Courant de sortie nominal	3.6/3.5A
Tension nominale / plage	220-240V AC
Fréquence nominale	50/60Hz
Facteur de puissance	1
Unité maximal par branche	6
Altitude maximal autorisée pour le fonctionnement	< 4000m
Courant de retour maximal del'onduleur vers le réseau	0A
Courant de défaut de sortiemaximal	10A
Protection contre la surintensité dela sortie maximale	4/3.8A
Efficacité
Efficacité pondérée de la CEC	95%
Efficacité maximale de l'onduleur	96,5%
Efficacité statique MP PT	99%
Consommation d'énergie pendantla nuit	1.2W
Données mécaniques
Plage de température ambiente	-40°C~65°C
Dimensions (L * P * H mm)	230*212*45mm
Poids (kg)	3.8
Refroidissement	Convection naturelle -Pas de ventilateur
Classe environnementale du boîtier	IP65
Classe de protection	Classe 1
Caracteristiques	Caracteristicques
Compatibility	Compatible avec lesmodules PV de 60 et 72cellules
Communication	WiFi

NOM	STATUT	SIGNIFICATION
LED de démarrage	Une minute après la première mise sous tension du micro-onduleur, un bref clignotement rouge indique que la série de démarrage du micro-onduleur est réussie; un nombre égal ou supérieur à deux brefs clignotements rouges après la première mise sous tension du micro-onduleur indique une défaillance au cours de la configuration du micro-onduleur.
Voyant de fonctionnement	Clignotement lent bleu	Produit une petite puissance
	Clignotement rapide bleu	Produit une grosse puissance
	Clignotement rouge	Absence de production d'énergie
	Rouge clignotant deux fois	AC basse ou haute tension
	Rouge clignotant trois fois	Défaillance du réseau
GFDI Erreur GFDI	Un voyant rouge clignotant quatre fois indique que le micro-onduleur a détecté une erreur du détecteur de défaut de terre (GFDI) dans le système PV. Tant que l'erreur GFDI n'a pas été éliminée, le voyant reste clignotant quatre fois.

7 CONFIGURATION DU MICRO-ONDULEUR ET DE L'APPLICATION

8.1: Un système photovoltaïque utilisant un micro-onduleur est simple à installer. Chaque micro-onduleur se monte facilement sur le rack PV, directement sous le(s) module(s) PV. Les fils DC bassé tension se connectent directement du module PV au micro-onduleur, ce qui élimine le risque de tension DC élevé. L'installation DOIT étant conforme aux réglementations locales et aux règles techniques.
8.2 : Déclaration spéciale ! Un dispositif GFCI AC ne doit pas être utilisé pour protégger le circuit dédié au micro-onduleur, même s'il s'agit d'un circuit extérieur. Aucun des petits dispositifs GFCI (5~30mA) n'est donc pour l'alimentation en retour et sera endommagé en cas d'alimentation en retour. De la même manière, les disjoncteurs automatiques à courant alternatif n'ont pas été évalués pour l'alimentation à contre-courant et peuvent être endommages en cas d'alimentation à contre-courant avec la sortie d'un onduleur photovoltaïque.
8.3 : AVERTISSEMENT : Effectuez toutes les installations électriques conformément aux codes électriques locaux.
8.4 : AVERTISSEMENT : Sachez que seuls des professionnels qualifiés doivent installer et/ou remplancer le micro-onduleur.
8.5 : AVERTISSEMENT : Avant d'insteller ou d'utiliser un micro-onduleur, veuillez dire toutes les instructions et tous les avertissements figurant dans les documents techniques et sur le système du micro-onduleur lui-même ainsi que sur le champ photovoltaïque.
8.6 : AVERTISSEMENT : Soyez conscient que l'installation de cet équipement compte un risque d'électrocution.
8.7 : AVENTISSEMENT : Ne pas toucher les parties sous tension du système, y compris le panneau photovoltaïque, lorsque le système a été connecté au réseau électrique.
8.8 : NOTE : Il est fortement recommandé d'installer des dispositifs de protection contre les surtensions dans le coffret de compteur dédié.

8 L'INSTALLATION NÉCESSITE DES ACCESSOIRES ET DES OUTILS

9.1: Connecteurs d'interconnexion mâle et femelle pour le courant alternatif (vendus séparément)
9.2 : Une boîte de jonction de connexion AC
9.3 : Du matériel de montage adapté à la mise en rack des modules
9.4 : Douilles et clés pour le matériel de montage
9.5 : Un conducteur de mise à la terre continu et des rondelles de mise à la terre
9.6 : Un tournevis
9.7 : Une clé dynamométrique

9 ÉTAPES DE L'INSTALLATION

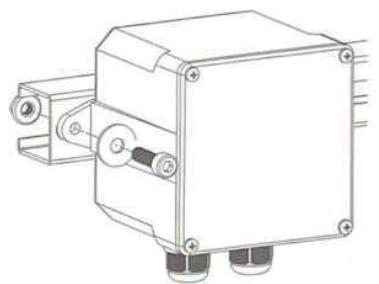

Étape 1 - Installation de la boîte de jonction du circuit de déivation AC

A: Installer une boîte de jonction appropriée à un endroit ajustat du système de rayonnage photovoltaïque (généralement à l'extrémité d'une branche de modules).

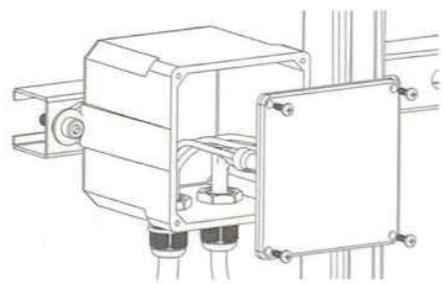

B: Connecter l'extrémité ouverte du cable AC dans la boîte de jonction à l'aide d'un pressé-étoupe ou d'un raccord de décharge de traction approprié.
C : Câblez les conducteurs du courant alternatif (230/400Vac) : L - rouge ; N - noir ; PE - jaune vert.
D: Connecter la boîte de jonction du circuit de dérivation AC au point d'interconnexion du service public.

E: AVERTISSEMENT: Le code couleur du câblage peut être différent selon la réglementation locale, vérifie tous les fils de l'installation avant de les connecter au cable AC pour vous assurer qu'ils correspondent. Un mauvais câblage peut endommager irrémédiablement le micro-onduleur, ce qui n'est pas couvert par la garantie.

Étape 2 - Fixer le micro-onduleur au rack ou au cadre du module PV

A: Marquer l'emplacement du micro-onduleur sur le rack, par rapport à la boîte de jonction du module PV ou à tout autre obstacle.
B: Montez un micro-onduleur à chacun de ces emplacements à l'aide du matériel recommendé par votre fournisseur de rack de modules.

NEOSOLPAN_800_WF

INSTRUCTIONS D'UTILISATION DU SYSTème DE MICRO-ONDULEUR

1. Mettez en marche le disjoncteur AC sur chaque circuit de derivation AC du micro-onduleur.
2. Mettez le disjoncteur AC du réseau principal sous tension. Voitre système commencerà à produit de l'électricité après une minute d'atte.
3. Les unités doivent commencer à clignoter en rouge une minute après avoir mis en marche le disjoncteur AC. Ensuite, le bleu clignote. Cela signifie qu'elles produit de l'électricité normalement. Plus le clignotement duvoyant bleu estrapide, plus la production d'électricité est importante.
4. Configurez le module WiFi interne conformément à son manuel d'utilisation.
5. Le micro-onduleur commencerà envoyer les données de performance au réseau via le module WiFi toutes les 5 minutes. Cela permet aux utilisateurs de surveiller les données de performance de chaque micro-onduleur via le site Web et l'application (Tuya ou Smart Life).

REMARQUE : Lorsque le courant alternatif est appliqué mais que le micro-onduleur n'est pas démarré, un courant d'environ 0,1A et une puissance de 25VA(W) pour chaque micro-onduleur peuvent être mesurés par un wattmètre. Cette puissance est une puissance réACTIVE, qui n'est pas consommée par le réseau électrique.

1. Le fil AC du micro-onduleur est un fil TC-ER d'un diamètre de 3,33mm^2
2. AVERTISSEMENT: Avant d'installer un micro-onduleur, vérifie que la tension du réseau au point de connexion commun correspond à la tension nominale indiquée sur l'étiquette du micro-onduleur.
3. AVERTISSEMENT: Ne placez pas les onduleurs (y compris les connecteurs DC et AC) dans un endroit exposé au soleil, à la pluie ou à la neige, même si l'espace entre les modules est réduit. Laissez un minimum de 3/4 (1,5 cm) entre le toit et le bas du micro-onduleur pour permettre une bonne circulation de l'air.

Étape 3 - Connecter le micro-onduleur en parallèle

A : Consultez les données techniques du micro-onduleur à la page 5 pour connaître le nombre maximum de micro-ondulesurs autorisé sur chaque circuit de derivation AC.
B: Branchez le connecteur AC mâle du micro-onduleur dans le connecteur femelle pour le connecter. L'interface du connecteur AC est la suivante.

AVERTISSEMENT: Comme indiquedans les parametes techniques de ce manuel, ne pas dépasser le nombre maximum de micro-ondules dans la branche AC.

Étape 4 - Installer un capuchon de protection du cable AC à l'extrémité du cable AC

Étape 5 - Connecter le micro-onduleur aux modules PV

REMARQUE: Lorsque vous branchez les câbles DC, si le courant alternatif est déjà disponible, le micro-onduleur doit immédiatement faire clignoter la lumière rouge et commencer à fonctionner dans le temps imparti (60 secondes par défaut). Si le courant alternatif n'est pas disponible, la luzière rouge clignote 3 fois rapidement et se repête après une seconde jusqu'à ce que le courant alternatif soit connecté.

10 DÉPANNAGE

1. Le personnel qualifié peut utiliser les étapes de dépannage suivantes si le système PV ne fonctionne pas correctement :
2. AVERTISSEMENT: Ne jamais déconnecter les connecteurs des fils DC sous charge. Assurez-vous qu'aucun courant ne circule dans les fils DC avant de les déconnecter. Une couverture opaque peut être utilisée pour couvir le module avant de le déconnecter.

PROBLÈME	POSSIBLE CAUSES
Le micro-onduleur lui-même peut avoir des problèmes	Diagnostic à partir du micro-onduleur : un voyant rouge clignotant ou fixe sur le micro-onduleur, ou l'absence totale de voyant signifie qu'il s'agit bien d'un problème lié au micro-onduleur.
	0 watts ou 2 watts : Peut-être un problème de micro-onduleur
Le micro-onduleur lui-même fonctionne bien, mais la communication entre le micro-onduleur et le réseau pose problème. Les points ci-dessous concernent les problèmes liés au micro-onduleur et non les problèmes de communication.	Pas d'affichage de données : Le site web et l'APP n'affichent aucune donnée. Vérifiez la configuration du réseau.
	Seul l'affichage du micro-onduleur est en ligne, mais aucune donnée n'est disponible, peut-être parce que le serveur est en train de semettre à jour.
3. Étapes de dépannage

A. Vérifiez que la tension et la fréquence du réseau sont compris dans les plages indiquées dans la section Données techniques de ce manuel.
B. Déconnectez d'abord le courant alternatif, puis le courant continu et assurez-vous que la tension du réseau peut être mesurée au niveau du connecteur du courant alternatif. Ne déconnectez jamais les fils DC pendant que le micro-onduleur produit de l'énergie. Rebranchez les connecteurs du module DC et observez les trois clignotements brefs de la diode lumineuse.
C. Vérifiez l'interconnexion du circuit de dérivation AC entre tous les micro-ondulesurs. Vérifiez que chaque onduleur est alimenté par le réseau électrique comme décrit dans l'étape précédente.
D. Assurez-vous que tous les disjoncteurs AC fonctionnent correctement et sont fermés.
E. Vérifier les connexions DC entre le micro-onduleur et le module PV.
F. Vérifier que la tension continue du module PV se situe dans la plage autorisée indiquée dans les caractéristiques techniques de ce manuel.
G. Si le problème persiste, veuilles contacter l'assistance technique.

AVERTISSEMENT : N'essayez pas de réparer le micro-onduleur. Si les méthodes de dépannage échéouent, veuillez appeler l'assistance technique.

1. Marche à suivre pour remplacer les micro-onduleurs défectueux

A: Déconnectez le courant alternatively en coupant le disjoncteur de branchement.
B: Débranchez le connecteur AC du micro-onduleur.
C: Couvrir le module avec une couverture opaque.
D: Déconnecter les connecteurs des fils DC du module PV du micro-onduleur.
E: Retirer le micro-onduleur du rack de la matrice PV.
F: Installez un micro-onduleur remplace sur le support, puis retirez le couvercle opaque. N'oubliez pas d'observer le clignotement de la diode lumineuse d'es que le nouveau micro-onduleur est branché sur les cables DC.
G: Branchez le cable AC du micro-onduleur de remplacement.

11 SCHEMA DE CABLAGE DE RÉFERENCE

Scheme de câblage de la version autonome

Scheme de connexion parallele monophasée

Scheme d'une connexion parallele triphasée

Étape 1 : Téléchargez l'APP (Smart Life ou Tuya smart) à partir de l'App Store / Google play store ou scannez le code QR ci-dessous ou téléchargez-le à partir du site web :

https://developer.tuya.com/cn/docs/iot/user-manual-for-tuya-smart-v3177?id=K9obrofrfk4sk

Téléchargez

Smart Life

sur :

Google Play

App Store

ou

Étape 2 : activer le Bluetooth et le WiFi
Étape 3 : Ouvrir l'APP

Étape 5 :
Acceder à l'APP

Étape 6 :
Ajouter un apparéil

Étape 7 : Sélectionnez WiFi et entrez votre mot de passer WiFi

Étape 8 : L'équipement se connecte au réseau de distribution, environ 30 secondes, succès du réseau de distribution

Étape 9 : Interface d'affichage des données de progression, opération terminée
Visualiser chaque ensemble de paramètres d'entrée PV en glissant de gauche à droite

Note: Si vous devez passer à une autre connexion téléphonique, assurez-vous que le téléphone précédent s'est déconnecté de l'APP ci-dessus, sinon les autres téléphones ne pourront pas se connecter au WIFI.

Étape 10 : Comment réinitialiser le fonctionnement du WIFI

En général, le WIFI fonctionne automatiquement et ne nécessite pas d'opération de réinitialisation. Le bouton de réinitialisation n'est utilisé que dans certaines situations particulières, par exemple lorsque l'itinéraire d'origine est interrompu ou qu'il n'est pas possible de le délier sur l'application mobile. Appuyez sur le bouton et maintenez-le,enforcépendant plus de 10 secondes,et leWiFi se réinitialisera.Apres la réinitialisation,le WiFi peut être reconfigured.

Le bouton de réinitialisation est caché et recouvert d'un film imperméable en surface. Le bouton de réinitialisation n'est visible que lorsque le film imperméable est ouvert. Veuillez notes qu'une fois la réinitialisation terminée, le film imperméable doit être recouvert afin d'éviter toute fuite d'eau.

13 GARANTIE

1 DÉFAUTS CONSTATÉS AU DÉBALLAGE

Si, lors du déballage, le produit ou l'appareil s'avèreprésenter un défaut qui empêche son utilisation pour l'usage pour lequel il a été concu et fabriqué, veuiltz contacter le service après-vente dans les 72 heures ouvrables.

2 MODALITÉS D'ASSISTANCE

Pour les produits micro-ondulesurs et panneaux solaires (à l'exclusion des structures et vis qui sont garantis deux (2) ans), de la marque Neolium, nous offrons au Client une garantie commerciale d'une durée de dix (10) ans à compter de la date d'achat de la marchandise au cours de laquelle le produit sera remplacé.

Pour toute demande d'assistance, veuillez contacter le service après-vente par e-mail à l'adresse [e-mail]

Il vous sera alors demandé la piece défectueuse et la facture originale attestant du paiement du produit.

Nous poursions you demander des photos de votre apparéil.

Il est également important de fournir une photo de l'étiquette d'identification de l'appareil, généralement placée sous l'appareil.

Dans le cadre de la mise en oeuvre de la garantie légale de conformité, un produit non conforme ou défectueux peut être, à votre besoin, réparé ou remplace.

Si le produit est réparé, et à condition que la période de garantie légale soit encore en cours, vous bénéficierez d'une extension de garantie de 6 mois supplémentaires.

Si vous choisissez de remplacer le produit, lorsque la réparation n'est pas possible, nous le remplacerons. Ce nouveau produit sera alors couvert par une nouvelle garantie de 10 ans.

EXCLUSIONS DE GARANTIE LIÉES À L'ORIGINE DU DOMMAGE

La garantie ne s'applique pas en cas de dommage matériel accidentel et, en particulier, ne couvre pas les déteriorations et defaillances dues à :

• Une mauvaise installation (montage incorrect ou contraire aux instructions du manuel d'utilisation) ou un mauvais entretien du produit, ou une néligence incluant :
• Une mauvaise utilisation du matériel ou le non-respect des instructions containues dans le manuel d'utilisation ;
• Stockage défectueux ;
• Le transport ou la mauvaise manipulation ;
• Foudre, inondation, incendie, surtension, chic, mauvaise ventilation, chute, decoloration due à la lumière, brûlure, humidité, chauffage excessif sans humidificateur, irrégularité du sol ou présence d'insectes, destruction due à l'intervention d'un tiers ou d'animaux;
• Les réparations effectuées et/ou toute intervention sur le matériel et/ou l'ouverture du matériel par une personne non autorisée par le fabricant;
• L'entretien, la réparation ou le remplacement des pieces dus à l'usure normale (exemple : chocol) ;
• Absence d'entretien ou entretien contraire aux instructions d'utilisation et d'entretien spécifiées par le vendeur et/ou par les instructions d'utilisation et d'entretien accompagnant le produit;
• Modification de la construction et des caractéristiques d'origine du produit garanti ;
• La corrosion, l'oxydation, le mauvais branchement ou les problèmes d'alimentation électrique externe ;
• Un événement de force majeure;

Sans que cette liste soit limitative.

EXCLUSIONS DE GARANTIE LIÉES À LA NATURE DU DOMMAGE (DOMMAGES INDIRECTS)

La garantie ne couvre que le droit à la réparation ou au remplacement du produit garantit.

Ainsi, les dommages indirects résultat d'une défaillance ou d'une détérioration ne sont pas couverts par la garantie, y compris :

• Les frais de mise en service, de réglage, de nettoyage;
• Les dommages de toute nature résultat de l' indisponibilité du produit garanti pendant la période comprise entre la dépréciation ou la panne et la réparation ou le remplacement du produit garanti.

AUTRES EXCLUSIONS

• Les dommages et défaillances relevant des exclusions spécifiques prévues dans la garantie constructeur du produit garanti, telles que mentionnées dans le manuel d'utilisation du produit;
• Les déteriorations d'ordre esthétique;
• Les produits garantis que le client n'est pas en mesure de returner ou qui sont returnés sans leurs accessoires.

Les équipements électriques et electroniques font l'objet d'une collecte sélective, votre apparéil ne doit pas être éliminé avec les déchets non triés (déchets menagers) mais doit être envoyé dans des installations de collecte séparées destinées à la valorisation et au recyclage. Se renseigner auprès des autorités locales ou de votre magasin pour connaître les conseils de recyclage.

Conseils : Les illustrations des produits, des accessoires et de l'interface utilisateur figurant dans le manuel sont des schémas de référence.

En raison de la mise à jour et de l'amélioration des produits, il peut y avoir des différences entre les produits réels et les dessins schématiques, veuillez vous reférer aux produits réels.

Importé et distribué par - Imported and distributed by - Importado y distribuido por - Importiert und vertrieben von - Ingevoerd en gedistribuèerd door - Importato e distribuito da :

SPRL FSCNS -143 avenue Louise - 1050 Ixelles - Belgique

www.neolium.eu

Indications à conserver - Indications to keep- Gebruiksaanwijzingen bewaren - Conservar estasindicaciones - Indicazioni da conservare - Informacoes a conservar

Pour toutes questions, demandes d'informations sur les produits, besoin d'accompagnement dans la mise en fonction ou problème technique avéré, merci de nous contacter sur l'adresse mail suivante : [e-mail]

NEOSOLPAN_800_WF - EAN : 3760394960522

N° de lot : 17122023

Cet apparel se recycle

REPRISE à LA LIVRAISON

OU

A DEPOSER EN MAGASIN

A DEPOSER EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre apparéil !

Séparez les éléments avant de trier

CE

Déclaration UE de conformité

Nous (Nom et adrresse)

We SPRL FSCNS

143 avenue Louise - 1050 Ixelles - Belgique

Déclarons sous notre seule responsabilité que le produit,

Désignation du Produkt Designation of Product	NEOSOLPAN_800_WF Kit 2 Panneaux Solaires 400W Et Micro-Onduleur 800W Sur Support Eazy
Modèle Model	SKY800M1-EU-230-Micro Inverter
Marque, détails Brand, détails	NEOLIUM
Code EAN	3760394960522
Numéro de lot Serial number	17122023

est conforme à la législation d'harmonisation de l'Union applicable:

est conforme aux directives européennes, règlements et normes harmonisées suivants

Normes Harmonisées / Harmonized Standards

• EN 62368-1:2014+A11:2017

-IEC 62368-1:2014

• EN 62479:2010

• ETSI EN 300 328 V2.2.2:2019 WIFI

• EN 300 328 V2.2.2 (2019-07) BTLE

-ETSIEN301489-1V2.2.3(2019-11)

-ETSIEN301489-17V3.2.4(2020-09)

• IEC 62321-3-1:2013

• IEC 62321-5:2013

• IEC 62321-4:2013+AMD1:2017

• IEC 62321-6:2015

• IEC 62321-7-1:2015

-IEC62321-7-2:2017

-IEC62321-8:2017

-DIN V VDE 0126-1-1:2013
