MODE D'EMPLOI W1214QE HISENSE
AVANT DE RÉUTILISER LA MACHINE À
PRECAUTIONS ET RECOMMENDATIONS
GénéRALES
DESCRIPTION DE VOTRE MACHINE À
LAYER
OUVERTURE D'URGENCE DE LA PORTE
AVANT LE PREMIER CYCLE DE
LAVAGE
PREPARATION DU LAVAGE
LESSIVE ET ADDITIFS
ENTRETIEN ET MAINTENANCE
AIDE AU DÉPANNAGE
- Le fabricant se reserve le droit d'apporter les modifications qu'il estime nécessaires à ce manuel, sans en informer les utilisateurs.
- Avant de faire fonctionner votre nouvelle machine à laver, veuillez dire attentivement cette notice, et la conserver pour une consultation ultérieure. Si vous l'avez perdu par accident, demandez au service client de vous fournir une copie électronique ou une copie papier.
- Assurez-vous que la prise est reliée correctement au sol et que l'alimentation en eau est friable.
- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou ne disposant pas d'une expérience et des connaissances déequates, à moins qu'ils sont supervise ou instruct par une personne responsable de leur sécurité.
- Cet apparéil peut être utilisé par des enfants âgés de 8 ans ou plus, ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites, ou manquant des connaissances nécessaire, à la condition que ceux-ci aient été placés sous la surveillance d'une personne fierce, informée des risques et capable d'utiliser correctement ce dispositif. Les enfants ne doivent enaucun cas jouer avec l' apparéil. Le nettoyage et l'entretien de l' apparéil ne doit enaucun cas être pris en charge par les enfants, sauf si ceux-ci sont placés sous surveillance d'unadulte responsable.
- Les enfants doivent être surveillés par un adulte qui doit s'assurer qu'ils ne jouent pas avec l'appareil.
- Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou une personne qualifiée de manière similaire afin d'éviter tout danger.
-
Les nouveaux flexibles fournis avec l'appareil doivent être utilisé et que les ancients jours de flexibles ne doivent pas été réutilisés.
-
Pour les apparèils dotés d'airations au niveau de leur base, vérifie qu'aucun tapis ne bouche ces orifices de ventilations.
- Les enfants de moins de 3 ans devraient être tenus à l'écart de cet apparéil, sauf s'ils sont placés sous la surveillance d'unadulte responsable.
- La pression de l'eau maximum autorisée est de 1 MPA, pour les apparêils destinés à être reliés à l'alimentation principale en eau. La pression de l'eau minimum requise est de 0,1 MPa, si cela est nécessaire pour permettre à l'appareil de fonctionner correctement.
- La capacité de lavage maximale est de 7/8/9/10/11/12 kg.
- Pour usage domestique privé uniquement.
-
Cet apparéil est destiné à être utilisé dans des applications domestiques et similaires telles que:
-
les zones de cuisine du personnel dans les boutiques, les bureaux et les autres environnementes de travail;
- les maisons de ferme;
- par des clients dans les hotels, motels et autres logements résidentiels;
- foyer de type lit et petitdéjeuner;
- les zones à usage commun dans les immeubles d'habitation ou dans les laveries.
AVANT DE RÉUTILISER LA MACHINE À
1. Déballage et inspection de l'emballage
- Àprous avoir déballé la machine à laver, assurez-vous que celle-ci n'est pas endommagée. En cas de doute, ne l'utilise pas. Contactez le Service Àpréss-Ventes ou votre revendeur régional.
Vérifiez que les accessoires et pieces fournies sont bien prêsent.
- Conservez les matériaux d'emballage (sachets plastique, éléments en polystyrene, etc); hors de portée des enfants, dans la mesure où ceux-ci peuvent être dangereux.
2. Retirez les boulons de transport
- La machine à laver est équipée de boulons de transport, permettant d'éviter l'intérieur de l'appareil pendant la phase de transport. Avant d'utiliser la machine, il est impératif desteroler les boulons de transport.
- Àprous avoir retireé les boulons, couvrez les ouvertures avec les 4 bouchons en plastique qui vous sont fournis.
3. Installes le machine à laver
- Déplacez l'appareil sans le soulever par le haut.
- Installez l'appareil sur une surface solide et nivele, de préférence dans un angle.
Assurez-vous que les quatre pieds sont stables et reposent sur le sol, puis vérifie que la machine est parfaitement nivélé (utilisez pour cela un niveau à bulle).
Assurez-vous que les orifices de ventilation situés à la base de la machine à laver (le cas échéant sur votre modele) ne sont pas obstrués par un tapis ou un autre matériel.
4. Entrée d'eau
-
Connectez l'arrivée d'eau en tenant compte de la règlementation établie par votre Compagnie des Eaux.
-

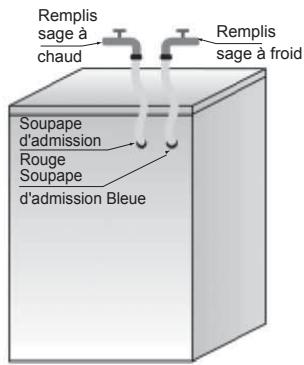

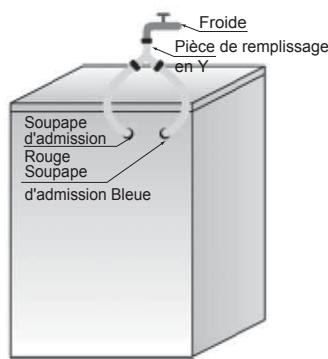

Arrivée d'eau - En fonction du modulo :Arrivée unique - Eau froide uniquementArrivée double - Eau chaude et eau froide
-
Robinet: Raccord de tuyau fileté 3/4"
5. Vidange
- Raccordez le tuyau de vidange au siphon ou accrochez-le au bord d'un évier à l'aide du coude en U qui vous a été fourni.
- Si la machine à laver est raccordée à un système de vidange intégré, veillez à ce que celle-ci soit équipée d'un évite afin d'eviter le chargement et l'évacuation simultanés de l'eau (effet siphon).
Fixez bien le tuyau pour éviter de vous brûler pendant l'écoulement de la machine à laver.
6. Connexionélectrique
- Les branchements électriques doivent être effectuels par un technicien qualifié, conformément aux instructions du fabricant et aux Normes de sécurité en vigueur.
- Les données concernant la tension. la consommation électrique et la protection sont disponibles sur la partie interne de la porte.
- L'appareil doit être branché sur le secteur à l'aide d'une prise de mise à la terre, conformément aux réglementations en vigueur. La machine à laver doit être reliée à la terre conformément aux réglementations en vigueur. Le fabricant décline toute responsabilité en cas de détérioration ou de blessures (sur personnes ou animaux) découlant du non-respect des consignes livrées dans cette notice.
- N'utilise pas de rallonges ni de multiprises. Vérifie que la capacité du secteur est suffisante pour permettre à la machine de chauffer.
- Avant tout entretien sur le machine à laver, débranchez-la de l'alimentation secteur.
- ÀpRES l'installation, le branchement ou le débranchement de la prise secteur doit être garantis par un commutateur à deux pôles.
- Ne faites pas fonctionner la machine à laver si elle a été endommagée pendant le transport. Informez le Service Àpreès-Ventes.
- Le remplacement du cable d'alimentation ne doit être effectué que par le service après-vente.
- L'appareil ne doit être utilisé dans le menage que pour les utilisations prescrites.
Dimensions minimum du boitier
Largeur: 615 mm
Hauteur: 855 mm
Profondeur: se référer au tableau des programmes
PRECAUTIONS ET RECOMMENDATIONS GENERALES
1. Emballage
- L'emballage est entiement recyclable et porte le symbole de recyclage. Respectez les reglementations locales en vigueur lors de la mise au rebut des matériaux d'emballage.
2. Mise au rebut des emballages et des machines à laver usagées
- La machine à laver est construite à partir de matérielaux recyclables. Elle doit être éliminée conformément aux règlementations d'élimination des déchets en vigueur dans votre région.
- Avant de vous débarrasser de cet apparéil, retirez tous les résidus de lessive, cassez la fermeture de la porte et coupez le cable d'alimentation de sorte à ce que la machine soit inutilisable.
Cet apparéil est marqué conformément à la Directive européenenne relative aux déchets d'équipements électriques etlectroniques (WEEE). En veillant à ce que ce produit soit élimné correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, ce qui pourrait être causé par une mauvaise manipulation des déchets de ce produit.
Ce symbole sur le produit ou dans son emballage indique que ce produit ne peut être considéré comme déchets domestique. Au lieu de cela, il faut l'emmener au point de collecte des déchets approprié pour le recyclage des équipements électriques et électroniques. L'élimination doit être effectuee conformément aux reglementations environnementales regionales. Pour des informations plus détaillées sur le recyclage de ce produit, veuilles contacter votre conseil local, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.
3. Emplacement et environnement
- La machine à laver doit être installée dans une piece fermée. Une installation dans une piece humide (telle qu'une salle de bain) n'est pas recommendée.
- Ne stockez pas de liquides inflammables à proximé de l'appareil.
4. Sécurité
- Ne laissez jamais l'appareil relié à l'électricité lorsqu'il n'est pas utilisé. Ne branchez jamais / ne débranchez jamais le bloc d'alimentation de la prise secteur si vous avez les mains mouillées.
- Fermez le robinet.
-
Avant toute opération d'entretien ou de maintenance, mettez la machine hors tension ou déconnectez-la de l'alimentation secteur.
-
Nettoyez l'estérieur de la machine au moyen d'un chiffon humide. N'utilise pas détergents abrasifs.
- N'ouvre jamais la porte en forçant, et ne vous en servez pas comme marche.
DESCRIPTION DE VOTRE MACHINE à LAYER
- Plan de trabajo
- Panneau de contrôle
- Compartiment à lessive
- Porte
- Plinthe empêchant l'accès à la pompe
- Pieds réglables
La configuration et l'aspect du panneau de commande dépendent du modele.
OUVERTURE D'URGENCE DE LA PORTE
Lorsque la porte ne peut pas etre ouverte en raison d'une panne de courant ou d'autres circonstances particulieres, le levier de verrouillage de la porte à la porte de la pompe de drainage peut etre utilisé pour l'ouverture d'urgence.
Remarque :
- N'opérez pas lorsque la machine fonctionne normalement ;
- Avant le fonctionnement, assurez-vous que leseau interne a ete arrete de tourner, sans tempeature elevée et que le niveau d'eau est inférieur à l'entree de vetements. Si le niveau d'eau est plus elevated que I'entree de vetements, vidangez de I'eau que le tuyau de vidange (si disponible) ou en devissant doucement le filtre.

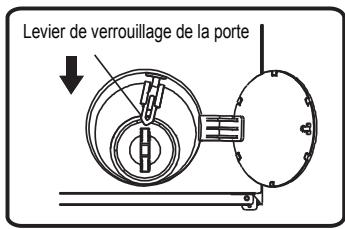

- Méthode d'opération : En ouvrant le couvercle de la porte de la pompe de drainage et tirant vers le bas le levier de verrouillage avec un outil, puis la porte peut être ouverte (indiqué dans la figure).
AVANT LE PREMIER CYCLE DE LAVAGE
Pour éliminer l'eau résiduelle utilisée pendant les tests par le fabricant, nous vous recommendons d'effectuer un cycle de lavage court sans linge.
- Ouvrez le robinet.
- Fermez la porte.
- Versez un peu de lessive (environ 30 ml) dans le compartment de lavage [II] principal du compartment à lessive.
- Sélectionnez un programme court et exécutez-le (voir le manuel individuel).
PREPARATION DU LAVAGE
-
Trier le linge en fonction de sa catégorie
-
Type de tissu / selon le symbole contenu sur l'étiquette
Coton, fibres mélangees, facile d'entretien/synthétique, laine, lavage à la main.
Couleur
Par couleur Séparez le blanc des couleurs Lavez les vêtements neufs à part.
Lavez les vêtements de différentes tailles en même temps pour améliorer l'efficacité du lavage et permettre une bonne répartition à l'intérieur du tambour.
Délicats
Lavez les petits éléments (ex: chaussettes en nylon, ceintures, etc) et les vêtements contenant des attaches (ex: soutien-gorges) dans des sacs de lavage ou des taires d'oreiller fermées. Retirez toujours les anneaux des rideaux ou utilisez un sac en coton si vous ne souhaitez pas les prisoner.
- Videz toutes les poches
Pièces, broches, et autres petits éléments peuvent endommager vos vêtements, ainsi que le tambour et la tuyauterie.
- Attaches
Fermez les fermétures et fermez les boutons; les ceintures et rubans isolés devraient être nouveaux ensemble.
Retrait des tâches
Les tâches de sang, de lait, d'œufs, etc sont généralement éliminées lors de la phase Enzyme du programme.
- Pour-retirer les taches de vin, de café, de thé, d/herbes et de fruits, ajoutez un détachant dans le compartment de lavage [L] principal du compartment à lessive.
- Pré-traitez les zones tâchéées avec un détachant, si nécessaire.
Teintures
Utilisez exclusivement des teintures adaptées au lavage en machine.
Suivez les consignes du fabricant.
- Les éléments en plastique et en caoutchouc de la machine à laver peuvent être tachés par les teintures.
Chargement du linge
1 Ouvrez la porte.
2 Placez les vêtements dans le tambour un à un, en veillant à ne pas le surcharger. Observe les volumes de charge disponibles dans le guide de référence.
Remarque: Une surcharge de la machine pourrait entraîner un mauvais lavage et/ou du linge froissé.
3 Fermez la porte.
LESSIVE ET ADDITIFS
Utilisez exclusivement des lessives efficaces et produitant peu de mousse lorsque vous chargez la machine par l'avant.
Lechiox de vour lesse dépendra des éléments suivants:
- Type de tissu (coton, facile d'entretien/synthétiques, délicats, laine). Remarque: Utilisez une lessive spécifique pour laver la laine
couleur
- température de lavage
degré de salissure et type de salissure
Remarques:
Les résidus blanchâtres sur les tissus fonçés sont causés par des composés insolubles utilisés dans les dessines en poudre sans phosphate. Si cela se produit, secouez ou Brossez le tissu, ou utilisez une lessive liquide. Utilisez exclusivement des lessives ou additifs spécifique fabriqués pour les machines à laver domestiques. Lorsque vous utilisez un détartrant, une teinture ou un décolorant pour le pré-lavage, vérifie qu'ils soient bien adaptés aux machines domestiques. Les détartrants peuvent contérer des produits susceptibles d'endommager votre machine. N'utilisez pas de solvants (terébenthine, benzine). Ne lavez jamais en machine un tissu traité avec du solvant ou du liquide inflammable.
Dosage
Suivez les consignes en termes de dosage (indiquées sur le paquet de lessive).
Ces dosages dépendent des éléments suivants :
- degré de salissure et type de salissure
- charge du tambour
suivez les consignes du fabricant de lessive si le tambour est plein;
demie-charge : 3/4 du dosage utilisé pour une charge pleine;
charge minimum (environ 1 kilo) : 1/2 du dosage utilisé pour une charge pleine;
- durée de l'eau dans votre région (renseignez-vous auprès de votre Compagnie des Eaux).
L'eau douce nécessite moins de détergent que l'eau calcaire.
Remarques:
Une quantité trop importante de lessive peut entraîner une formation excessive de mousse, ce qui réduit l'efficacité du lavage. Si la machine détecte une quantité trop importante de mousse, l'essorage peut être compliqué.
Une quantité insuffisante de lessive peut entraîner un blanchissement du linge gris et calcifier le système de chauffage, le tambour et les tuyaux.
Où verser la lessive et les additifs

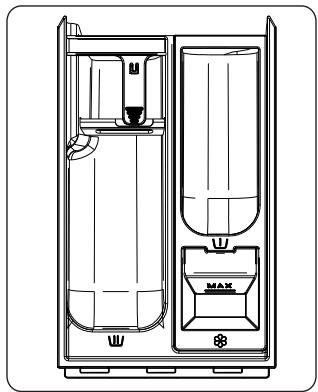

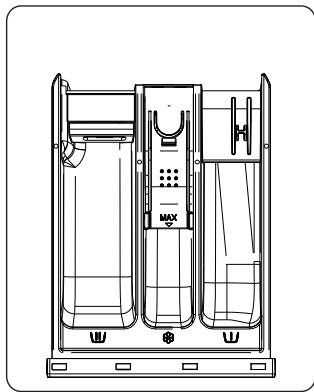

Le compartment à lessive est lui-même doté de trois compartments (Illus. A ou B)
Compartment de pré-lavage
- Detergent pour le prélavage / trempage
Lessive pour le lavage principal
- Detachant
- Adoucissant d'eau (pour les eaux calcaires de type 4)
Compartment pour adoucissant
A
B
Remarques:
- Conserve les additifs et les lessives dans un endroit sec et sécurisé, hors de la portée des enfants.
- Les lessives liquides peuvent être utilisées pour les programmes avec pré-lavage. Cependant, dans ce cas, une lessive en poudre doit être utilisée pour le lavage principal. N'utilise pas de lessive liquide si vous utilisez la fonction "Fin différée" (si celle-ci est disponible sur votre machine).
- N'utilise pas de dédTangent liquide si vous utilise la fonction « Démarrage différé » (si celle-ci est disponible sur votre machine).
- Lorsque vous utilisez un détartrant, une teinture ou un décolorant pour le pré-lavage, vérifie qu'ils soient bien adaptés aux machines à laver.
- Les détartrants peuvent contérer des produits susceptibles d'endommager les composants de votre machine. N'utilise pas de solvants dans votre machine à laver (par exemple, térébenthine ou benzine).
- N'utilise pas de solvants dans votre machine à laver (par exemple, térébenthine ou benzine).
ENTRETIEN ET MAINTENANCE
Panneau de commandes et habillage de l'appareil
- Peut être nettoyé avec un tissu humide et doux.
- Un peu de lessive neutre (non abrasive) peut aussi être utilisé.
- Sèchez avec un tissu doux.
Joints de porte
Nettoyez-les avec un tissu humide si nécessaire.
- Vérifiez l'etat des joints de façon périodique.
1 Appuyez sur le levier du compartment de lavage principal (vers le bas) et retirez le compartment (Illus. «C ou E»).
2 Retirez le siphon de la rainure d'adoucisseur. (Illus. «D ou F»).
3 Nettoyez toutes les pieces à l'eau courante.
4 Réinstallé le siphon dans le compartment à détergent et remettez le compartment dans son logement.
C
D
E
F
Filtre
Nous vous conseillons de vérifier le filtr et de le nettoyer régulierement, au moins deux ou trois fois par an.
Plus particulièrement:
- Si la vidange de l'appareil ne se fait pas correctement ou si les cycles d'essorage sont erronés.
- Si la pompe est bloquée par un objet (ex: boutons ou broches).
IMPORTANT : Vérifiez que l'eau a refroidi avant de vidanger l'appareil.
1 Arretez l'appareil et debranchez-le.

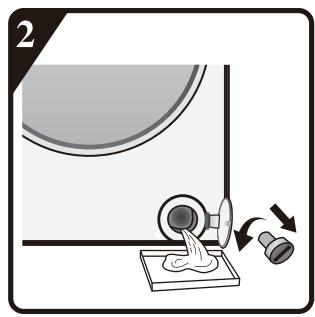

2 Insérez l'outil de retrait, tel qu'un tournevis plat, dans la petite fente du déflecteur inférieur, appuyez avec force sur le déflecteur inférieur, puis ouvre-le.

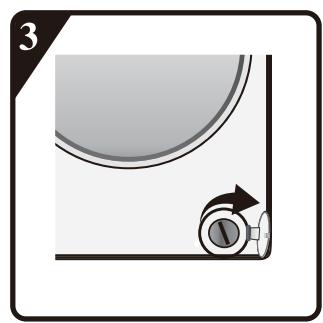

3 Placez un écipient plat sous la sortie du filtre, puis vidangez-le au moyen du tuyau de vidange d'urgence (voir la rubrique [Vidange de l'eau résiduelle] pour connaître les méthodes de fonctionnement spécifique). Desserrez ensuite le filtre en le faisant tourner dans le sens inverse des aiguilles d'une montre, puis dévissez-le et retirez complètement.
4 Nettoyez le filtré et le compartmenté à filtré.
5 Vérifiez que le rotor de la pompe se déplace librement.
6 Reinsérez le filtré et vissez-le en le faisant tourner dans le sens anthoraire, jusqu'à la butée.
7 Réinstallez la plinthe.
Tuyau d'alimentation en eau
Vérifiez régulièrement que le flexible d'alimentation n'est ni fissure ni fragilisé et remplacez-le si nécessaire au moyen d'un flexible du même type (disponible auprès d'un revendeur spécialisé ou du Service Àpreès-Ventes).
Filtre à maille de la connexion d'eau
Vérifiez et nettoyez régulierement.
Pour les machines à laver dotées d'un tuyau d'alimentation, comme sur l'illustration «G».
1 Fermez le robinet et desserrez le tuyau d'alimentation du robinet.
2 Nettoyez le filtré à maille et vissez le tuyau d'alimentation en eau au robinet.
3 Dévissez maintainant le tuyau d'alimentation situé à l'arrière de la machine à laver.
4 Extrayez le filtré à maille du branchement de la machine à laver au moyen de pinces universelles, et nettoyez-le.
5 Réinstallez le filtré à maille et réinstallez le tuyau d'alimentation.
6 Ouvrez le robinet et assurez-vous que les branchements sont totalement hermétiques.
G
AIDE AU DÉPANNAGE
En fonction du modele, votre machine à laver est dotée de différentes fonctions automatiques. Cela permet de détecter les erreurs à temps et au système de sécurité d'intervenirrapidement. Ces erreurs sont souvent sans conséquences; elles peuvent donc être réparées en quelques minutes.
La machine à laver ne démarre pas, aucun voyant n'est allumé.
Vérifiez si:
- la prise secteur est bien insérée dans la fiche
- la prise murale fonctionne correctement (utilisez une lampe de bureau ou un dispositif similaire pour la tester).
La machine à laver ne démarrera pas... et l'indicateur « Démarrage / Pause » clignote.
Vérifiez si:
- la porte est bien fermée (la sécurité enfants);
Le bouton « Démarrer /Pause » a été enclenché;
Levoyant « Water Tap closed » s'allume. Ouvrez le robinet d'eau et appuyez sur le bouton « Démarrer /Pause »
L'appareil s'arrête pendant la marche (varie selon le modele)
Vérifiez si:
- la porte a été ouverte et levoyant « Démarrer/Pause » clignote. Fermez la porte et appuyez sur le bouton « Démarrer/Pause » à nouveau.
- Vérifiez qu'il n'y a pas trop de mousse à l'intérieur. La machine lance le processus anti-mousse. La machine fonctionnera en autonomie après une certaine période.
- le système de sécurité de la machine a eté activé (voir la Table de Description des Erreurs).
Des résidus de lessive et d'additifs sont oubliés dans le compartment à lessive à la fin du lavage.
Vérifiez si:
-
la couverture du compartment à adoucissant et le séparateur du compartment de lavage principal sont correctement installés dans le compartment à lessive et que tous les éléments sont nettoyés (voir la rubrique «Entretien et Nettoyage»);
-
une quantité d'eau suffisante est approvisionnée. Les filtres à maille de l'alimentation en eau ne sont pas bloqués (voir la rubrique «Entretien et Nettoyage»).
- la position du séparateur dans le compartmentement principal de lavage est adapté à l'utilisation de lessive en poudre ou liquide (voir la rubrique « Détergent et additifs »).
La machine vibre pendant le cycle d'essorage.
Vérifiez si:
- la machine à laver est bien nivelée et repose fermement sur ses quatre pieds;
- les boulons de transport ont été enlevés. Avant d'utiliser la machine, il est impératif de retarder les boulons de transport.
L'essorage final ne donne pas de bons résultats.
La machine à laver est dotée d'un système de détction et de rectification du déséquilibre. Si des articles lourds individuels sont charges (par exemple des peignoirs), le système peut réduire automatiquement la vitesse d'essorage ou même interrompree complètement l'essorage s'il détecte un déséquilibre trop important même après plusieurs démarrages, afin de protéger la machine à laver.
- Si le linge est trop humide à la fin du cycle, retirez certains articles et reflânce le cycle d'essorage.
- Une formation excessive de mousse empêche l'essorage. Utilisez une quantité de lessive adaptée.
- Vérifiez que le sélecteur de la vitesse d'essorage n'a pas été régle sur "0".
Si vous machine à laver dispose d'un affichage horsaire: la durée du programme initialement affichée est rallongée / raccourcie d'une durée donnée:
Il s'agit d'une capacité normale de la machine à laver à s'adapter aux facteurs susceptibles d'avoir une incidence sur la durée du programme de lavage, par exemple :
- formation excessive de mousse :
déséquilibre de charge dû à de gros volumes de linge :
- temps de chauffage prolongé en raison d'une température d'eau d'entrée réduite;
En raison de telles influences,le temps restant dans l'execution du programme est recalculé et mis à jour si nécessaire.De plus,pendant la phase de replissage,le lave-linge déterminé la charge et ajuste si nécessaire la durée initiale du programme affichée en conséquence.Pendant ces périodes de mise à jour, une animation apparait sur I'affichage de I'heure.
Problème de l'arrivée d'eau chaude/froide - Pour les modèles à entrée double
Si vous souhaitez connecter l'arrivée d'eau froide et d'eau chaude (Illus. 1) :
- Fixez le flexible d'alimentation marqué en rouge en eau à l'arrivée d'eau chaude et à la soupape d'admission avec le filtre marqué en rouge, situé à l'arrière de la machine.
- Fixez l'autre flexible d'alimentation marqué en eau à l'arrivée d'eau froide et à la soupape d'admission avec le filtre marqué en bleu, situé à l'arrière de la machine.
Vérifiez :
a) Que les branchements sont bien serrés
b) Que vous n'inversez pas leur position (par exemple : raccord d'eau froide branchée à la soupape d'admission d'eau chaude et vice-versa)
Si vous souhaitez relier l'arrivée d'eau froide uniquement, suivez les consignes suivantes (Illus. 2):
- Vous aurez besoin d'une pièce de raccord en Y. Vous pouvez vous en procurer auprès d'une boutique de bricolage/fournisseur de pieces de plomberie..
- Installes le raccord en Y sur le robinet d'eau froide.
- Connectez les deux soupapes d'admission situées sur la partie arrêté de la machine au raccord en Y, au moyen des flexibles fournis.
Pour les modèles à port d'admission unique
Fixez le flexible d'alimentation en eau à l'arrivée d'eau froide et à la soupape d'admission, à l'arrête de la machine, comme sur l'Illus.3).
Vérifiez que :
Tous les branchements sont bien serrés.
Ne laissez pas les enfants utiliser la machine à laver ni jouer avec.
Notez que pendant les cycles de lavage, la température en surface du hublot de portes ne peut augmenter.
Surveillance bien les enfants lorsqu'ils se trouvent à proximite de la machine.
Illus. 1
Illus. 2
Illus. 3
| Liste des codes d'erreur |
| Indiqué sur la fenêtre d'affichage | Description du problème |
| «F01» | Problème d'admission d'eau |
| «F03» | Problème d'évacuation |
| «F13» | Problème avec le verrouillage de la porte |
| «F14» | Problème avec le déverrouillage de la porte |
| «F24» | Débordement ou trop de mousse . |
| Autre code de defaulted, « F04-F98 » | Défaut du module électronique. |
| « Unb » | Alarmé « Déséquilibre » . |
a. «F01» s'affiche à l'écran
La machine n'est pas approvisionnée en eau, ou en quantité insuffisante. Vérifiez:
- Que le robinet est entiement ouvert et utilise une pression d'eau suffisante.
- Que la conduite d'arrivée d'eau n'est pas nouée.
- Que la cartouche filtrante de la conduite d'admission en eau n'est pas bloquée (reportez-vous à la rubrique d'entretien et de réparation).
- Que la conduite d'arrivée d'eau n'a pas gelé.
Appuyez sur le bouton «Start/Pause» une fois le problème résolu.
Si le problème persiste, contactez le Service après-Ventes (reportez-vous à la rubrique «S.A.V »).
b. «F03» s'affiche à l'écran
La machine n'a pas ete videe. La machine s'arrete lorsque le programme est en cours. Mettez la machine hors tension et debranchez l'alimentation. Verifiez:
- Que la conduite de vidange n'est pas nouée.
- Le filtré de la pompe de vidange est bloqué ou non (se référer au nettoyage du filtré dans la pompe de vidange)
IMPORTANT: Vérifiez que l'eau a refroidi avant de vidanger l'appareil.
- Que le flexible de vidange n'a pas gelé.
Branchez de nouveau l'appareil.
Sélectionnez et démarrez le programme « Spin» (Essorage), ou appuyez sur le bouton «Démarrer / Pause »pendant au moins 3 secondes, puis relancez le programme souhaité.
Si l'erreur se produit à nouveau, vous étés priés de contacter le Service après-venture (voir «Service après-venture »).
C. Code d'erreur
La machine s'arrête lorsque le programme est en cours. La fenêtre d'affichage indique le code de défaut «F13» «F14», «F24», ou les codes de défaut de «F04» à «F98» ou «Unb».
Si le code d'erreur « F13 » est affché
La porte ne se verrouille pas correctement. Exécutez le programme pendant 20 sec et déverrouillez la porte de la machine (PTC) pour vérifier si la porte est fermée ou non. Ouvrez-la et refermez-la.
Une fois le problème résolu, appuyez sur «Start/Pause». Si le problème persiste, débranchez l'appareil et contactez le Service après-Ventes (reportez-vous à la rubrique «S.A.V»).
Si le code d'erreur « F14 » est affché
Problème avec l'ouverture de la porte.
Action: Appuyez sur le bouton «Démarrer / Pause». La machine à laver essayera d'ouvoir la porte.
L'alarme s'arrête uniquement si la porte est déverrouillée. Ou, mettez le bouton sur Off pendant 3 secondes pour éteindre la machine. Sélectionnez le programme désiré pour démarrer la machine. L'alarme s'arrête.
Si le code d'erreur « F24 » est affché
Le niveau d'eau a atteint le niveau maximum.
Retirez-le en appuyant sur «Start/Pause» et ouvrez l'alimentation en eau.
Sélectionnez un programme court et executez-le. Si le problème persististe, débranchez l'appareil et contactez le Service après-Ventes (reportez-vous à la rubrique «S.A.V»).
Si le code d'erreur «F04» à «F98» est affché
Module électronique a échoue.
Mettez le bouton sur Off pendant 3 secondes pour eteindre la machine.
Une fois le problème résolu, appuyez sur «Start/Pause». Si le problème persiste, débranchez l'appareil et contactez le Service après-Ventes (reportez-vous à la rubrique «S.A.V»).
Si le code d'erreur « Unb » est affché
Les alarmes non équilibriées appliquent les méthodes suivantes pour résoudre
- La lessive s'enroule
Tournez le bouton en position «off» pendant 3 secondes et éteignez la machine.
Puis ouvrez la porte, remettez les vêtements dans la machine à laver, puis sélectionné le programme de déshydration simple pour secher à nouveau.
- La lessive est trop légère
Tournez le bouton en position «off» pendant 3 secondes et éteignez la machine.
Puis ouvrez la porte, mettez une ou deux serviettes, puis selectionnez le programme de déhydration simple pour secher à nouveau.
1 Essayez de remédier vous-même au problème (voir la rubrique « Guide d'Aide au Dépannage »).
2 Redemarrez le programme pour vérifier si le problème a eté résolu.
3 Si la machine à laver continue a mal fonctionner, appelez le Service Àpres-Ventes.
Ne soulevez jamais la machine par son plan de travailpendant le transport.
1 Debranche la fiche secteur.
2 Fermez le robinet.
3 Debranchez les tuyaux d'arrivée et de vidange.
4 Éliminez toute l'eau contenue dans les tuyaux (voir la rubrique « Retrait du Filtre », « Évacuation de L'eau Résiduelle »),
5 Installer les boulons de transport (obligatoire)
6 La machine pèse plus de 55 kg, il faut deux personnes pour la déplacer.
CONNEXION ÉLECTRIQUE
Utilisez uniquement une prise avec mise à la terre.
- N'utilisez pas de rallonges ni de multiprises.
- L'alimentation électrique doit être adaptée à l'intensité nominale 10 A de la machine.
- Les raccordements électriques doivent être effectuels conformément aux règlementations locales.
- Le cable d'alimentation électrique doit être remplaced par un électricei agreeé.
CONNEXION ÉLECTRIQUE
GUIDE D'INSTALLATION
DU BRUIT, DES VIBRATIONS EXCESSIVES ET DES FUIITES D'EAU PEUVENT ÉTRE CAUSES PAR UNE INSTALLATION INCORRECTE.
NE DÉPLACEZ JAMAIS L'APPAREIL EN LE SOULEVANT PAR LE PLAN DE TRAVAIL.
- Lisez ce « GUIDE D'INSTALLATION » avant l'opération.
- Conservéze ce « GUIDE D'UTILISATIN » pour toute reférence future.
- Lisez les recommendations générales sur l'élimination des emballages dans l'INSTRUCTION D'UTILISATION.
PIECES FOURNIES
- Emballage avec des petits éléments
Instruction d'utilisation, guide d'installation, carte de garantie (selon le modele)
4 Caches en plastique
Clé
Tuyau d'entree (a l'intérieur de la machine ou deja installé)
Tuyau d'arrivée d'eau froide
Tuyau d'arrivée d'eau chaude (si disponible, en fonction du modele
- Coude en « U » (à l'intérieur de la machine ou déjà installée)
- Couvercle inférieur (selon le modele)
AVANT D'UTILISER LE LAVE-LINGE, VEUILLEZ RETIRER LES BOULONS DE TRANSPORT!
Important : S'ils ne sont pas retirees, les boulons de transport peuvent endommager l'appareil.
①
Dévissez tous les boulons de transport d'environ 30 mm au moyen d'une en suivant le sens indiqué par les flèches (ne les dévissez pas entièrement).
(2)
Poussez les quatre boulons de transport dans le sens horizontal vers l'évier et desserrez les boulons de transport.
(3)
Extrayez les boulons en même temps, ainsi que les éléments en critique et en caoutchouc.
(4)
Pour assurer la sécurité de l'utilisateur et réduire le bruit, installez le cache du plan de transport fourni avec l'unité (voir l'annexe suivant l'unité).
Penchez-vous et place le boulon de transport dans la fente prévue à cet effet, puis appuyez dessus en suivant la direction indiquée, jusqu'à ce qu'il s'enclenche.
Important: Conservez les boulons de transport ainsi que la clé en cas de transport futur de l'appareil. Dans ce cas, réinstallé les boulons en série inverse.
RéGLAGE DU PIED
L'appareil doit être installé sur une surface nivelée et ferme (si nécessaire, utilisez un niveau à bulles). Si l'appareil doit être installé sur un plancher en bois, répartissez le poids en le plaçant sur une feuille de contreplaqué de 60 × 60cm d'au moins 3cm d'épaissur et fixez-le au sol. Si le sol n'est pas régulier, ajustez les 4 pieds selon les besoin; n'insérez pas d' éléments en bois, etc, sous les pieds.
Desserrez le contre-écrou en le faisant pivoter dans le sens antihoraire (voir flèche), au moyen de la clé.
Étape Soulevez légèrement la machine et ajustez la hauteur du pied, en le faisant pivoter.
Important: Serrez le contre-écrou en le faisant pivoter dans le sens antihoraire, en direction du carter.
INSTALLERLE COUVERCLE INFÉRIEUR
Pour réaliser un fonctionnement plus silencieux, un couvercle inférieur est fourni avec la machine (applicable uniquement à certaines des machines à laver de Hisense). Àpres l'installation du couvercle au bas du lave-linge, le niveau de bruit sera considérablement réduit. Veuillez consulter des spécialistes avant d'installer le couvercle, moissine, la machine peut être utilisée sans le couvercle inférieur.
8 Instructions d'Installation de la Plaque Inférieure Antibruit A: Collez la laine acoustique sur le cote de la plaque de couverture inférieure avec la lettre de « POMPE ». Inclinez le lave-linge de 30^ - 40^ . Lors de l'installation du couvercle inférieur, veuillez faire face au cote avec une isolation sonore vers le haut et attachez la « POMPE » au coin du couvercle à la position de la pompe dans la machine de laver.
B:
Avant d'insteller la plaque inférieure antibruit, alignez et collez la laine d'absorption acoustique avec et le long de l'impression d'angle droit sur la plaque inférieure (cette procedure n'est pas nécessaire pour certains modèles sans laine d'absorption acoustique).
Retirez le papier de surface sur la bande à double face à quatre côtes de la plaque inférieure.
Inclinez la machine à un angle de 40^ et laissez le côté avec la face d'encôche à angle droit vers l'avant de la machine à laver, comme illustré dans la figure. Insérez le côté avec l'encôche à angle oblique entre deux vis de pied à l'arrière de la machine à laver complètement en place. Ensuite, installez la plaque inférieure et assurez-vous qu'elle est en contact étroit avec le fond de la machine à laver.
Pressez manuellement la bande à double face sur quatre côtes pour fixer fermement la plaque antibruit sur le corps de la machine.
CONNECTEZ LE TUYAU D'ENTREE D'ALIMENTATION EN EAU
Eau chaude (En fonction des modèles)
Froide
9
Si le flexible d'alimentation en eau n'est pas encore installé, vous doivent le connecter à l'appareil. Le tuyau marqué en bleu ne sert que pour l'eau froide. En fonction du modele, le flexible d'eau chaude marqué en rouge devra être lui aussi connecté (pour les modèles à arrivée double).
10 Vissez à la main le flexible d'arrivée sur le robinet, en serrant l'écrou.
Attention:
Le flexible ne doit pas etre entortillé!
- L'appareil ne doit pas être connecté au robinet mélangeur d'un chauffe-eau non pressurisé.
- Vérifiez que les raccordements sont étanches, en faisant ouvrant entièrement le robinet.
- Si le flexible est trop court, remplacez-le par un flexible de longueur adaptée et capable de résister à la pression (1000kPa min)
- Vérifiez régulierement le flexible d'arrivée d'eau, pour vous assurer qu'il n'est ni fissure ni fragilisé, et remplacez-le si nécessaire.
La machine à laver peut être connectée sans clapet anti-retour.
CONNECTEZ LE TUYAU DE VIDANGE
(11)
Dans le cas où le tuyau de vidange est installé comme illustré ci-dessous:
Décrochez-le uniquement à partir du clip droit (voir la flèche)
(12)
Connectez le tuyau de vidange au Vidange ou accrochez-le au bord d'un évier au moyen du coude en « U »
Installez le coude en « U » E, s'il n'est pas deja installé, à l'extrémité du tuyau de vidange.
Remarques:
- Vérifiez que le tuyau de vidange n'est pas entortillé.
Fixez bien le tuyau, de sorte à ce qu'il ne puisse pas tomber. Àpres le cycle de lavage, la machine évacue l'eau chaude.
- Les petites bassines ne font pas l'affaire!
- Pour étendre les flexibles, utilisez un tuyau du même type et sécurisez les connexions avec des clips.
- Longueur max. du tuyau de vidange: 2,50 m.
Hisense
