MODE D'EMPLOI P2001E OUKITEL

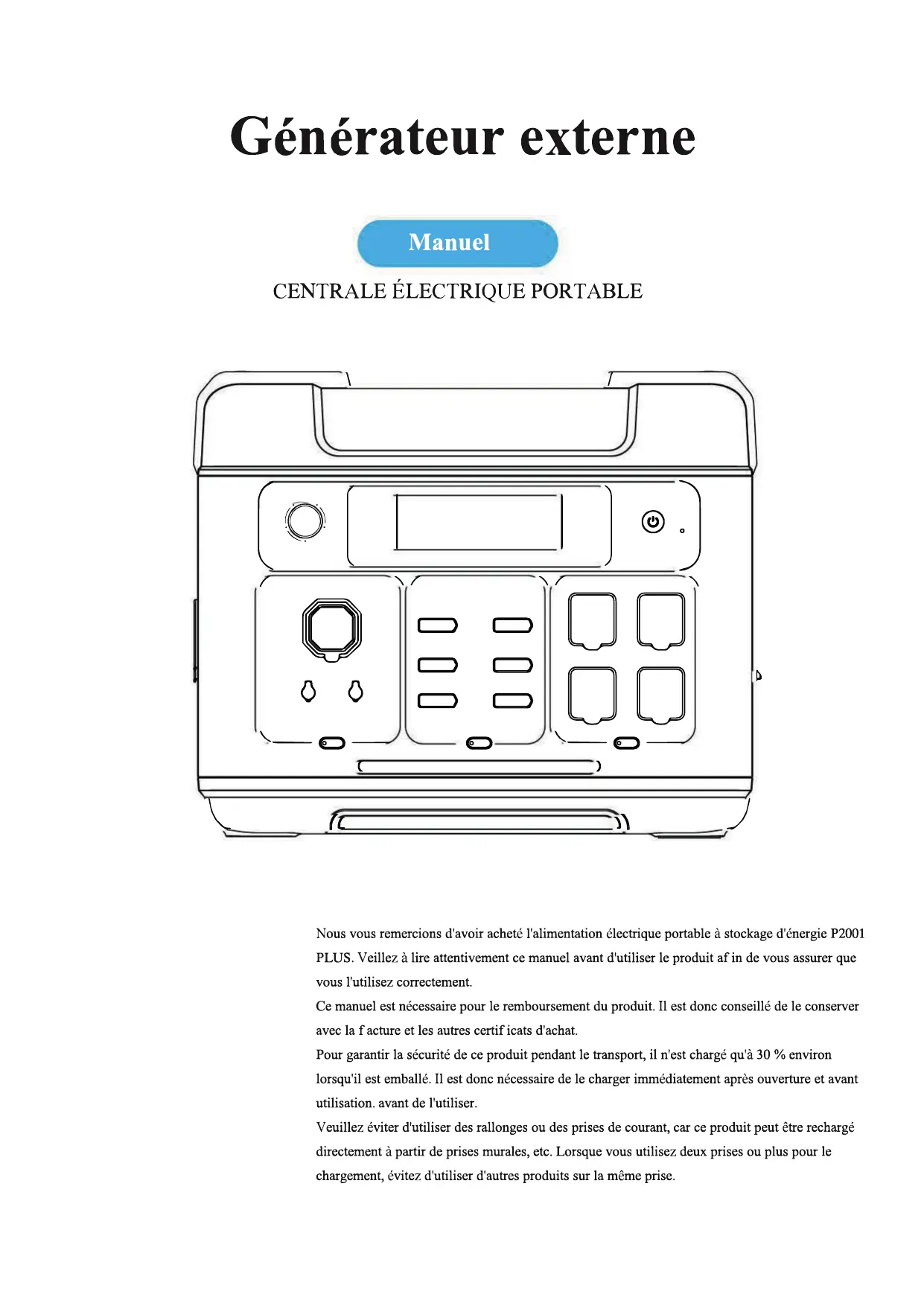

Nous vous remercions d'avoir acheté l'alimentation électrique portable à stockage d'énergie P2001 PLUS. Veillez à lire attentivement ce manuel avant d'utiliser le produit af in de vous assurer que vous l'utilisez correctement. Ce manuel est nécessaire pour le remboursement du produit. Il est donc conseillé de le conserver avec la facture et les autres certif icats d'achat. Pour garantir la sécurité de ce produit pendant le transport, il n'est chargé qu'à 30 % environ lorsqu'il est emballé. Il est donc nécessaire de le charger immédiatement après ouverture et avant utilisation. avant de l'utiliser. Veuillez éviter d'utiliser des rallonges ou des prises de courant, car ce produit peut être rechargé directement à partir de prises murales, etc. Lorsque vous utilisez deux prises ou plus pour le chargement, évitez d'utiliser d'autres produits sur la même prise.

Contenu AVertiSSeMe@ntS___ Contenu de la boîte" "0 Spécifications. 3 Description du produit. 3 Introduction à l'interface d'affichage. Mode UPS 8 Solution de raccordement des panneaux solaires-----"-"""""""" 9 Chargement embarqué" 10 Paramètres du produit---------"""""" "°°"... 11 Spécifications de la batterie_____ "" " "" " )] FAQ = nee ]2 Maintenance ----"""""""".""""..""""".."""""...."""..".."".....". 14

Avertissement Avant d'utiliser le produit, veuillez lire attentivement le manuel de l'utilisateur afin de vous assurer que vous l'avez bien compris. Après lecture, veuillez conserver le manuel de l'utilisateur dans un endroit sûr afin de pouvoir vous y référer ultérieurement. Si vous utilisez ce produit de manière incorrecte, vous risquez de vous blesser gravement ou de blesser d'autres personnes, ainsi que d'endommager le produit et de provoquer des dégâts matériels. Une fois que vous avez utilisé ce produit, vous pouvez être considéré comme ayant compris, reconnu et accepté tous les termes de ce manuel. Les utilisateurs assument la responsabilité de leurs propres actes et de toutes les conséquences qui peuvent en découler. Notre société n'assume aucune responsabilité pour toute perte causée par le fait que l'utilisateur n'a pas utilisé le produit conformément au guide de l'utilisateur. Afin de se conformer aux lois et réglementations, la société a l'interprétation finale de ce document et de tous les documents connexes de ce produit.

Bloc d'alimentation portable pour le stockage de l'énergie Cordon d'alimentation CA Guide d'utilisation — NZ Câble XT60-MC4 XT60-Câble de chargement pour voiture Précautions d'en

1. Évitez les températures élevées et l'humidité. Évitez d'utiliser le produit en plein soleil ou à

2. Veillez à ne pas démonter ou modifier le produit, car cela pourrait entraîner un dysfonctionnement

ou même un incendie.

3. Veuillez mettre le produit au rebut ou le recycler conformément aux méthodes stipulées par les

4. Veillez à ne pas laisser tomber le produit d'un endroit élevé ou à ne pas l'exposer à des chocs

5. Conservez ou utilisez le produit hors de portée des enfants.

6. Veuillez utiliser des produits authentiques de l'entreprise pour les accessoires. Les clients qui

utilisent des produits non authentiques et qui en subissent les conséquences ne peuvent pas bénéficier de l'entretien gratuit.

7. Lors de l'utilisation de ce produit, veuillez ne pas interférer avec le refroidissement du produit,

veuillez vider l'espace de ventilation de plus de 30CM de l'orifice d'aspiration et d'échappement latéral.

8. Lorsque l'appareil n'est pas utilisé, éteignez-le et débranchez le cordon d'alimentation. Évitez de

ranger l'appareil dans un endroit où la température et l'humidité sont élevées et où il est exposé à la lumière directe du soleil.

9. Si vous devez stocker l'appareil pendant une longue période, veillez à le décharger une fois tous

les trois mois, puis à le recharger à environ 50 %.

10. S'il y a le moindre doute que le corps du produit, la ligne auxiliaire et l'équipement de connexion

sont défectueux, ne continuez pas à utiliser le produit. Contactez plutôt le personnel du service après- vente pour résoudre le problème à temps.

11. Veuillez ne pas stocker le produit pendant une longue période dans une voiture, un entrepôt ou

d'autres endroits susceptibles de subir des températures extrêmement élevées ou basses, afin d'éviter une réduction de la durée de vie de la batterie et d'autres défaillances.

à «: | & Capacité Cycle deivie Poids Taille Allume cigare LiFePo4 SL AV 23500 22KG L399*W286*H320mm 12V/10A USB-A*2 USB-C *1 USB-C *1 @utput*2 5V/2.4A PD-45W PD-100W 12V/3A AC Input 2400W(JP) 2400W(USA) 2400W(EU) 100-120V/1800W AC100V AC120V AC220V-240V (JP&USA) 12-60V/15A(MAX) 50/60HZ 50/60HZ 50/60HZ 200-240V/3200W(EU) | 50OW(MAX) Ce produit est un bloc d'alimentation portable à accumulation d'énergie, adapté à la sauvegarde de l'alimentation d'urgence à la maison, aux voyages en plein air et aux catastrophes d'urgence nécessitant de l'énergie. Il peut également être utilisé pour le travail en extérieur, entre autres applications. Ce produit est équipé d'une batterie lithium-fer-phosphate intégrée qui prend en charge la charge rapide en courant alternatif, la charge des véhicules et la charge des panneaux solaires photovoltaïques. (Ce produit est doté d'une fonction UPS et, en cas de panne de courant, il peut être mis en marche dans un délai de 1 Oms afin d'alimenter les équipements électriques). La sortie CA de ce produit est une onde sinusoïdale pure et peut être convertie manuellement de 50HZ à 60HZ pour mieux protéger les appareils électriques. Ce produit est équipé d'une barre de chariot télescopique qui vous permet de le transporter facilement.

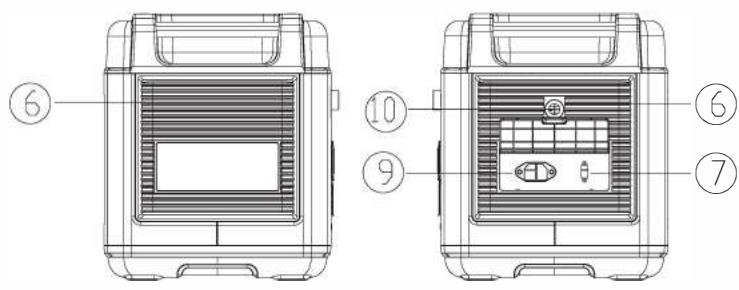

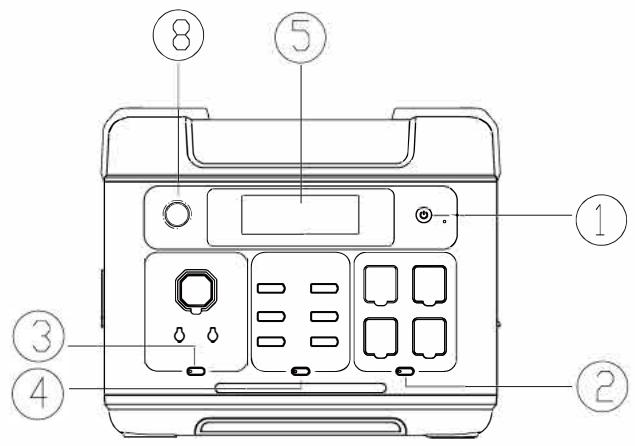

ŒPower switch @AC switch @DC switch @USB switch @LCD screen @Air inlet/outlet @PV/DC input port @AC power adjustment knob @AC input port @oOverload protector Mode d'emploi : appuyez sur le bouton d'alimentation pendant 3 secondes pour recevoir le système, allumer l'écran LCD, et appuyez à nouveau sur le bouton pendant 3 secondes pour éteindre le système. Interrupteur CA (port de sortie CA *4, la charge électrique totale doit être inférieure à 2400W)

1. Les normes de tension et de fréquence de la sortie CA varient d'un pays à l'autre. Veuillez vérifier

la tension et la fréquence du courant alternatif de l'équipement avant de l'utiliser.

2. Appuyez longuement sur le bouton AC + le bouton USB pendant 3 secondes pour effectuer la

commutation de fréquence.

3. En appuyant sur le bouton AC 10 fois de suite, la tension de sortie AC peut être commutée en

100/110/120V. Utilisation : appuyer brièvement sur le bouton DC pour ouvrir le port de sortie DC lors de la mise sous tension, et appuyer brièvement à nouveau pour le fermer.

Output*2 Allume cigare Utilisation : Appuyez brièvement sur le bouton USB pour ouvrir le port de sortie USB au moment de la mise sous tension, et appuyez à nouveau brièvement pour le fermer. PD-100W Affiche l'état de l'alimentation et de l'utilisation du produit. Le ventilateur se met automatiquement en marche lorsque le produit atteint une certaine température en cours d'utilisation. Évitez de bloquer l'entrée/sortie d'air de refroidissement et ne placez pas d'objets à moins de 30 cm de l'entrée/sortie d'air de refroidissement pendant l'utilisation du produit. Le produit peut être rechargé en connectant le panneau solaire au câble de charge standard PV /DC.

1. L'entrée du panneau solaire peut aller jusqu'à 500W, avec une tension maximale de 60V.

2. Si le port d'entrée PV /DC est chargé avec une tension supérieure à 60V, le produit sera endommagé.

Cette défaillance n'est pas couverte par la garantie. Toumez le bouton sur la vitesse correspondante pour obtenir la puissance de charge CA de l'appareil correspondant. Lors de l'utilisation de l'appareil de charge rapide CA, vous devez vous assurer que la tension de sortie du dispositif d'alimentation est de 100-120V (JP OR USA), 200-240V (EU). Lorsque la tension de sortie de l'équipement de charge est de 100-120V, la puissance de charge maximale est de 1800W(JP OR USA), 200-240V, la puissance de charge maximale est de 1800W(EU).

Après avoir connecté l'alimentation électrique au port de charge CA à l'aide du câble de charge CA standard, vous pouvez charger ce produit. Assurez-vous que la tension et la fréquence du courant alternatif de l'appareil correspondent à celles du courant électrique avant d'utiliser le port CA pour la charge. En cas d'instabilité de la tension d'alimentation due à la foudre ou à d'autres raisons, ou en cas d'entrée de tension importante au niveau de la borne CA, la fonction de protection contre les surcharges (disjoncteur de sécurité) sera activée pour protéger ce produit et déconnecter le port d'entrée CA des appareils externes. Veuillez rétablir la fonction d'entrée CA de ce produit dans l'ordre suivant.

1. Éteignez le bouton d'alimentation et débranchez tous les ports.

2. Après avoir vérifié qu'il n'y a pas d'anomalie dans chaque partie, appuyez sur le

bouton d'alimentation.

3. Appuyez sur le bouton de protection contre les surcharges et branchez le câble CA

pour rétablir l'entrée CA.

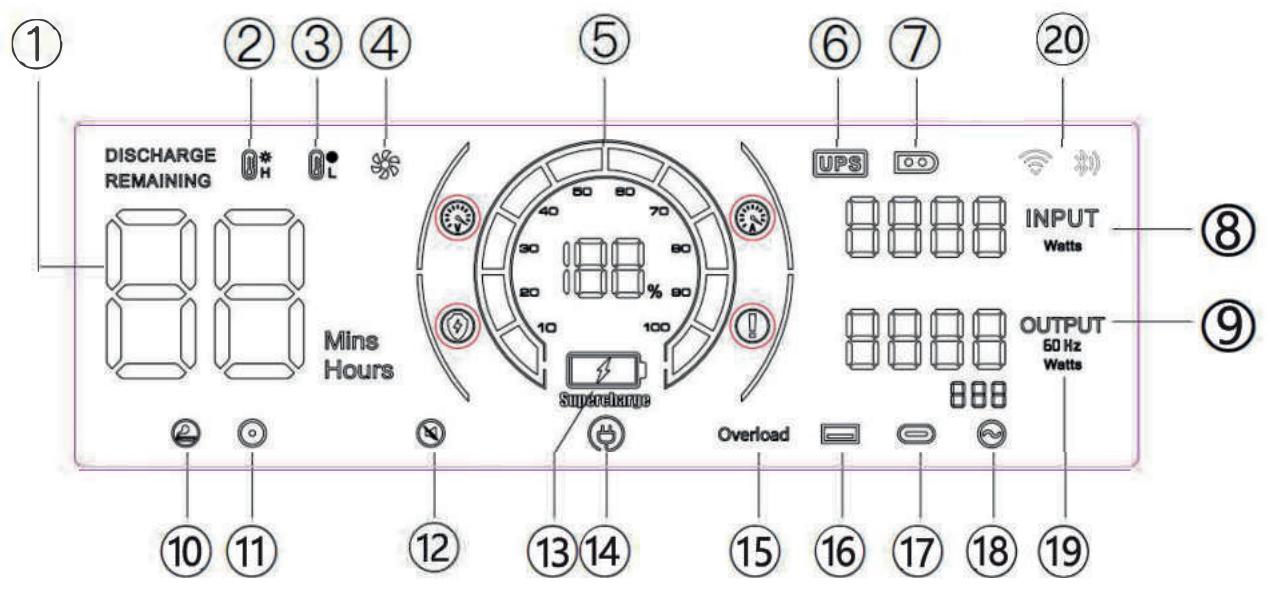

@Durée d'utilisation/temps de charge @)Protection contre les hautes @Statut du ventilateur températures @Mode de charge PV @État de l'alimentation @Sortie allume-cigare (12V) @Puissance d'entrée totale Mode de charge rapide Sortie DC(12V) Sortie USB @Mode de charge lente @Changement de fréquence @Sortie PD @WIFI/Bluetooth Protection contre les basses températures @Mode UPS @)Puissance de sortie totale @ Mode silencieux GProtection contre les surcharges @Sortie AC ES Lorsque cette icône est allumée, veillez à ce que l'entrée d'air des deux côtés du produit Le) ne soit pas obstruée. 0° Lorsque l'icône de l'indicateur clignote, cela signifie que la température interne de l'appareil est trop élevée ou trop basse. L'appareil ouvre alors le programme de protection intelligente, ce qui oblige la machine à cesser de fonctionner normalement. ( Attendez que la machine revienne à une température normale, puis vous pouvez recommencer à travailler ).

pour passer en mode silencieux. Lorsque l'icône de l'indicateur clignote, cela signifie que l'entrée de l'utilitaire est anormale, veuillez vérifier la connexion de l'extrémité de charge. Lorsque cette icône clignote, cela signifie que la sortie du port correspondant est anormale, veuillez vérifier la situation de la charge. Appuyez sur le bouton USB et maintenez-le enfoncé pendant 2 secondes

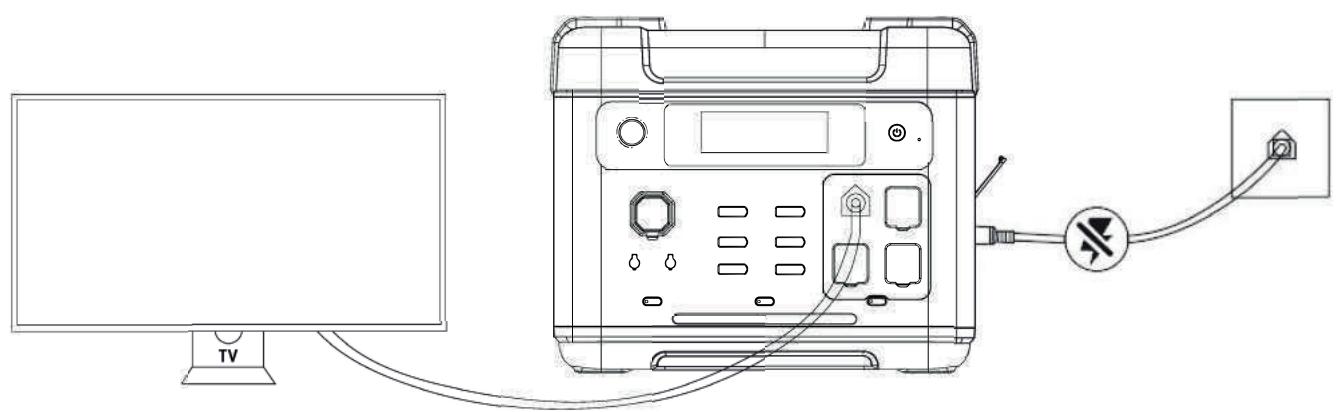

Mode UPS Le produit dispose d'un mode de dérivation qui permet de compléter la sortie directement à partir de l'alimentation CA sans passer par la batterie. En mode UPS, lorsque l'entrée CA de la ville est soudainement interrompue, le produit peut automatiquement basculer sur la batterie dans un délai de 1 Oms, garantissant le fonctionnement normal de l'équipement CA... Schéma de connexion de l'onduleur. Comme le montre la figure ci-dessous, le produit est connecté entre la prise et les appareils électriques, et l'alimentation du produit est activée.

Oo! je. y = =D 71 # == o| 8 w | 7 Lorsque vous mettez l'appareil électrique en marche , il utilise directement le courant alternatif du réseau. Si l'alimentation électrique est coupée alors qu'il est dans cet état, il basculera automatiquement sur la batterie interne du produit.

• En mode AS, si la puissance de sortie CA maximale est inférieure à 1 400 W et que la sortie CA est supérieure à 1 000 W, l'ASI ne peut pas être utilisée. En mode AS, si la puissance maximale de sortie CA est inférieure à 1400W et que la sortie CA dépasse 1400W, l'icône de l'ASI clignote, indiquant une surcharge, et tant que l'icône CA est éteinte, la sortie est interrompue.

• En mode AS, le courant maximum de la sortie CA est de 15A, et lorsque la sortie CA dépasse 15A, l'icône AS clignote, indiquant une surcharge, tandis que l'icône CA s'éteint, la sortie est interrompue.

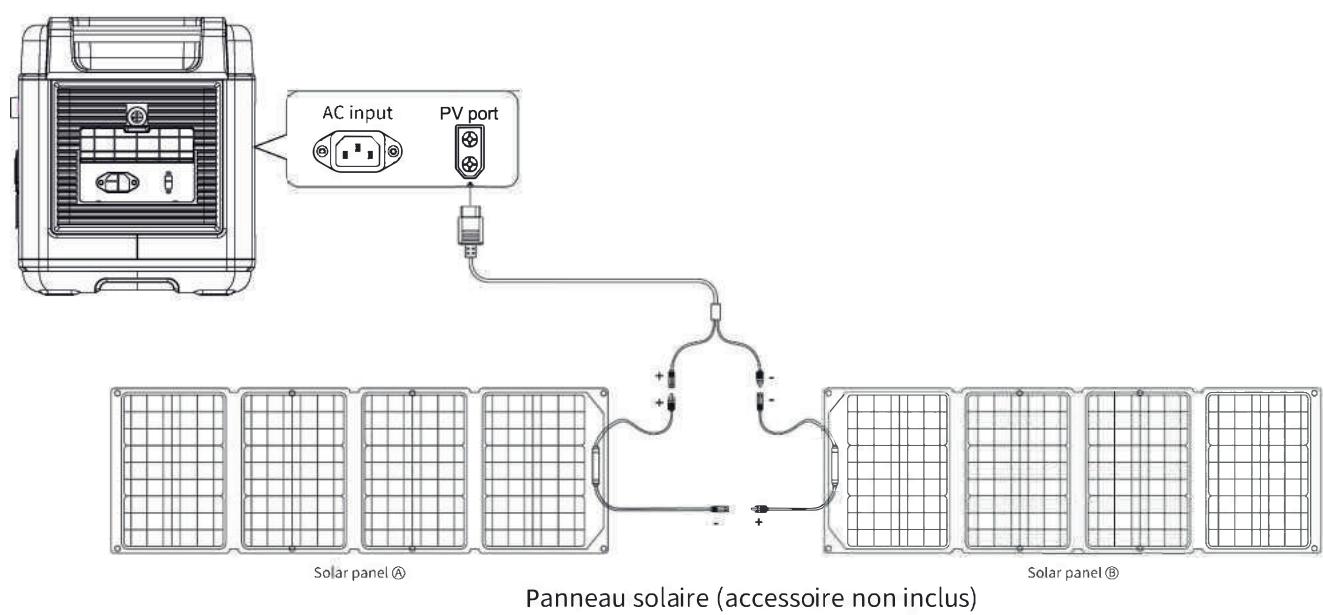

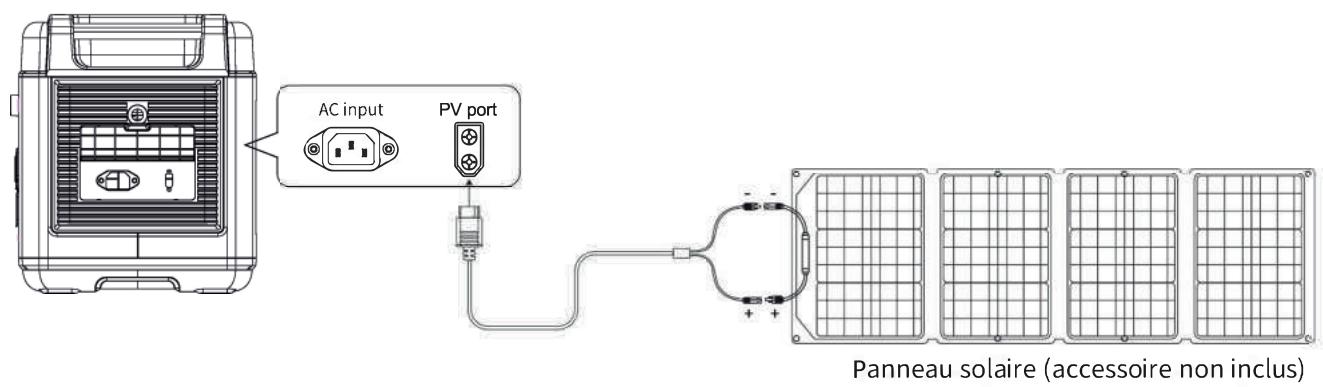

Ce produit peut être connecté et chargé par un panneau solaire. Avec un panneau solaire d'une puissance de 500W, et au moins 4 heures, une charge complète peut être obtenue. (Panneau solaire chargeant au maximum 500W, tension d'entrée maximale de 60V). X La puissance de charge des panneaux solaires, avec des facteurs tels que le temps, le climat et d'autres conditions qui influencent la décision. X Une tension de panneau solaire supérieure à 60V endommagera l'appareil et peut être hors garantie. Schéma de connexion du panneau solaire -Chargement solaire Option 1 Panneau solaire (accessoire non inclus) Option 2

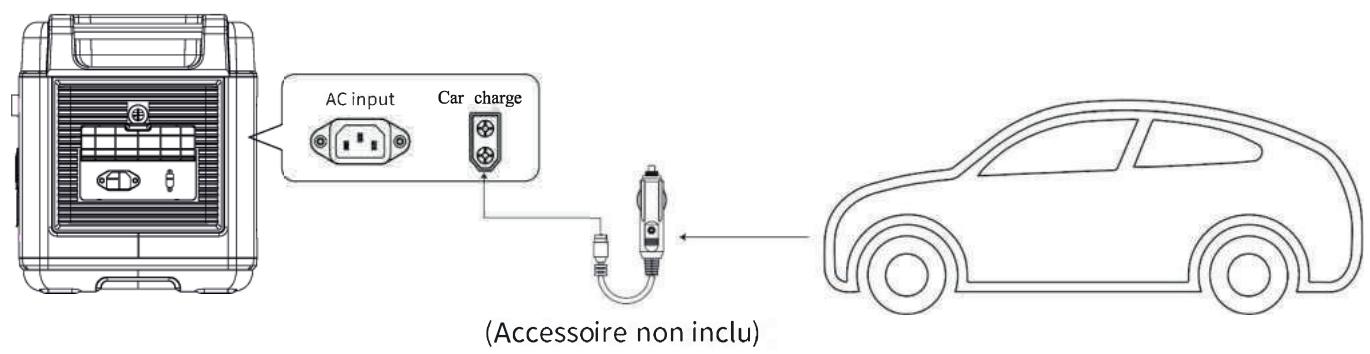

Ce produit peut être rechargé par l'allume-cigare (accessoire : ci-après dénommé ACC) de la voiture en utilisant le câble de charge ACC pour la charge mobile. Mettez le produit sous tension, connectez le câble de charge ACC à l'allume-cigare de la voiture et au connecteur Anderson sur le côté du produit, mettez le moteur de la voiture en marche et le voyant du produit indiquera la puissance d'entrée. Le voyant de ce produit indique la puissance d'entrée. X La charge embarquée doit être effectuée lorsque le moteur de la voiture est démarré. Si le moteur n'est pas démarré, la batterie de la voiture risque de s'épuiser. X Le chargement à bord est généralement de faible puissance (90-240 W) et le temps de chargement est long (12 V/8 À ou 24 V/10 A). Si une charge rapide est nécessaire, il est conseillé d'utiliser une alimentation électrique.

1. La puissance de l'appareil se situe dans la plage de puissance de sortie nominale du produit,

mais il ne peut pas être utilisé ? La puissance du produit est faible et doit être rechargée. Lorsque certains appareils électriques sont mis en marche, la puissance de crête est supérieure à la puissance du produit, ou la puissance nominale de l'appareil électrique est supérieure à la puissance du produit ;

2. Pourquoi y a-t-il un bruit lors de l'utilisation ?

Le son provient du ventilateur ou du relais lorsque vous démarrez ou utilisez le produit.

3. Est-il normal que la cabine de charge chauffe pendant l'utilisation ?

Oui, c'est normal. Le câble est conforme aux normes de sécurité nationales et a fait l'objet de certificats.

4. Quel type de batterie utilise-t-on dans ce produit ?

La batterie est de type lithium-fer-phosphate.

Quels sont les appareils que le produit peut prendre en charge par la sortie CA ? La puissance nominale de la sortie CA est de 2400W (JP), 2400W (USA), 2400W (EU). La charge correspondante doit être inférieure à la puissance de sortie nominale du produit.

6. Comment connaître la durée d’utilisation restante ? oo

Vérifiez les données sur l’écran, elles indiquent la durée d’utilisation restante lorsque vous allumez l’appareil.

7. Comment pouvons-nous confirmer que le produit est en train de se recharger ?

Lorsque le produit est en cours de charge, l’écran du produit affiche la puissance d’entrée et l'indicateur de pourcentage de puissance clignote.

8. Comment nettoyer le produit ?

Veuillez utiliser un chiffon ou un mouchoir sec, doux et propre pour essuyer le produit.

9. Comment ranger l’appareil ?

Éteignez le produit et placez-le dans un environnement sec. Ne le placez pas à proximité de l’eau. Pour un stockage à long terme, nous recommandons d’utiliser le produit tous les trois mois (épuisez d’abord l’énergie restante et rechargez-la au poureentage que vous souhaitez, par exemple 50 %). 10.Peut-on emporter ce produit en avion ? NON, vous ne pouvez pas.

11. La capacité de sortie réelle du produit correspond-elle à ta capacité cible indiquée dans le

manuel de l’utilisateur ? La capacité du manuel de l’utilisateur correspond à la capacité nominale de la batterie de ce produit. Étant donné que ce produit subit une certaine perte d’efficacité pendant le processus de charge et de décharge, la capacité de sortie réelle du produit est inférieure à la capacité indiquée dans le manuel de l’utilisateur.

1. Ilest recommandé d'utiliser ou de stocker ce produit dans un environnement de 20°C à 30°C, à

l'abri de l'eau, de la chaleur et d'autres objets métalliques.

2. Pour des raisons de sécurité, ne pas stocker ce produit dans un environnement supérieur à 45°C

ou inférieur à -10°C pendant une longue période.

3. S'il n'est pas utilisé pendant une longue période, chargez-le à 60 % avant de le ranger. Si la

batterie reste inutilisée pendant une longue période alors qu'elle est sérieusement insuffisante, elle subira des dommages irréversibles et sa durée de vie sera réduite.
