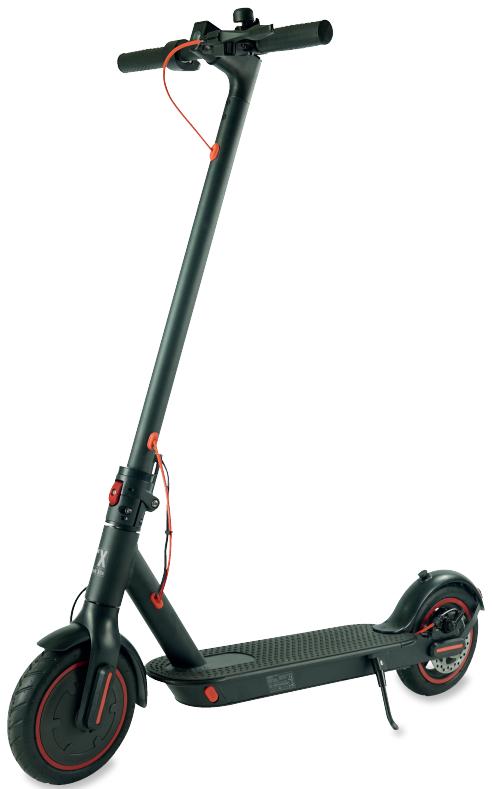

AS-03 - Trottinette électrique TX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Trottinette électrique
Puissance moteur	350 W
Capacité batterie	7,5 Ah
Poids utilisateur minimum	30 kg
Poids utilisateur maximum	120 kg
Âge minimum recommandé	12 ans
Charge maximale	30 kg
Charge maximale (charge utile)	120 kg
Longueur maximale	Non précisé
Largeur maximale	Non précisé
Taille minimale	100 cm
Taille maximale	200 cm
Température de fonctionnement	-10°C à 35°C
Tension de charge	36 V
Capacité batterie (mAh)	7500 mAh
Entretien	Nettoyage et entretien par adulte uniquement
Sécurité	Respect strict des consignes obligatoire
Garantie	Annulation en cas de non respect des consignes

FOIRE AUX QUESTIONS - AS-03 TX

Comment puis-je allumer le TX AS-03 ?

Pour allumer le TX AS-03, appuyez longuement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le voyant s'illumine.

Que faire si le TX AS-03 ne se connecte pas à mon appareil ?

Assurez-vous que le TX AS-03 est en mode de couplage. Pour cela, maintenez le bouton de couplage enfoncé jusqu'à ce que le témoin lumineux clignote. Vérifiez également que votre appareil est compatible et que le Bluetooth est activé.

Comment puis-je charger le TX AS-03 ?

Pour charger le TX AS-03, utilisez le câble USB fourni et branchez-le sur un port USB compatible. Le voyant de charge s'allumera en rouge pendant la charge et deviendra vert lorsque l'appareil est complètement chargé.

Le son est faible, que puis-je faire ?

Vérifiez le volume de votre appareil source et assurez-vous qu'il est réglé à un niveau approprié. Vous pouvez également ajuster le volume directement sur le TX AS-03 à l'aide des boutons de volume.

Comment réinitialiser le TX AS-03 ?

Pour réinitialiser le TX AS-03, maintenez le bouton d'alimentation et le bouton de couplage enfoncés simultanément pendant environ 10 secondes jusqu'à ce que le voyant clignote plusieurs fois.

Le TX AS-03 ne s'allume pas, que faire ?

Vérifiez si l'appareil est chargé. Si le voyant ne s'allume pas lors de la charge, essayez d'utiliser un autre câble ou adaptateur. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware du TX AS-03 ?

Pour mettre à jour le firmware, téléchargez l'application dédiée sur votre appareil, connectez le TX AS-03 et suivez les instructions de mise à jour qui s'affichent dans l'application.

Puis-je utiliser le TX AS-03 pendant qu'il se charge ?

Oui, vous pouvez utiliser le TX AS-03 pendant qu'il se charge. Cependant, cela peut affecter le temps de charge complète.

Le TX AS-03 est-il étanche ?

Non, le TX AS-03 n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité pour préserver son fonctionnement.

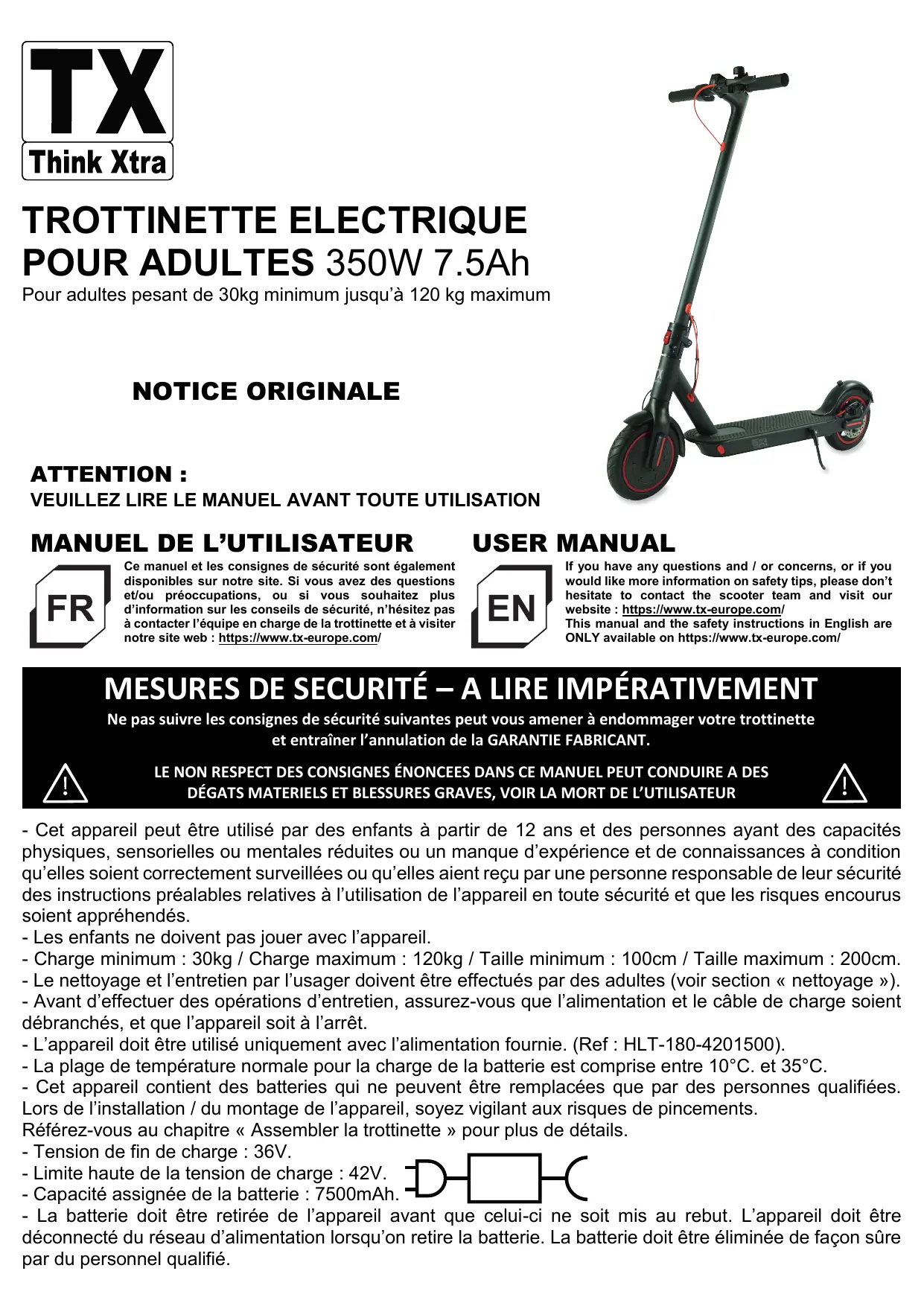

MODE D'EMPLOI AS-03 TX

Pour adultes pesant de 30kg minimum jusqu'à 120 kg maximum

NOTICE ORIGINALE

ATTENTION :

VEUILLEZ LIRE LE MANUEL AVANT Toute UTILISATION

MANUEL DE L'UTILISATEUR

Ce manuel et les consignes de sécurité sont également disponibles sur notre site. Si vous avez des questions et/ou préoccupations, ou si vous souhaitez plus d'information sur les conseils de sécurité, n'hésitez pas à contacter l'équipe en charge de la trottinette et à visiter notre site web : https://www.tx-europe.com/

USER MANUAL

Ne pas suivre les consignes de sécurité suivantes peut vous amener à endommager votre trottinette et entraîner l'annulation de la GARANTIE FABRICANT.

LE NON RESPECT DES CONSIGNES ÉNONCEES DANS CE MANUEL PEUT CONDUIRE A DES DÉGATS MATERIELS ET BLESSURES GRAVES, VOIR LA MORT DE L'UTILISATEUR

• Cet apparéil peut être utilisé par des enfants à partir de 12 ans et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles soient correctement surveillées ou qu'elles aient reçu par une personne responsable de leur sécurité des instructions préalables relatives à l'utilisation de l' apparéil en toute sécurité et que les risques encourus soient appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.

• Charge minimum : 30kg / Charge maximum : 120kg / Taille minimum : 100cm / Taille maximum : 200cm.
• Le nettoyage et l'entretien par l'usager doit être effectués par des adultes (voir section « nettoyage »).
• Avant d'effectuer des opérations d'entretien, assurez-vous que l'alimentation et le cable de charge soient débranchés, et que l'appareil soit à l'arrêt.
• L'appareil doit être utilisé uniquement avec l'alimentation fournie. (Ref : HLT-180-4201500).
• La plage de température normale pour la charge de la batterie est comprise entre 10^ et 35^ .
• Cet apparéil contient des batteries qui ne peuvent être remplacées que par des personnes qualifiées. Lors de l'installation / du montage de l' apparéil, soyez vigilant aux risques de pincements.

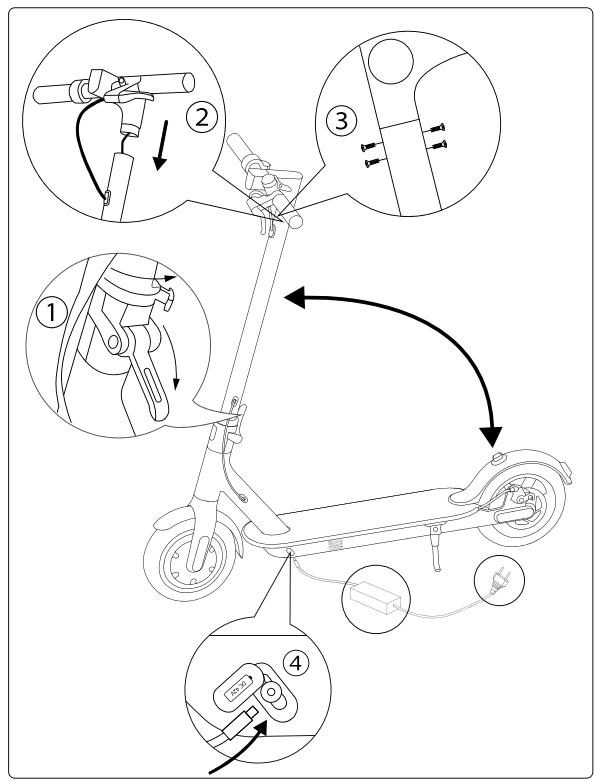

Référez-vous au chapitre « Assembler la trottinette » pour plus de détails.

• Tension de fin de charge: 36V.
• Limite haute de la tension de charge : 42V.
• Capacité assignée de la batterie : 7500mAh.

• La batterie doit être retiree de l'appareil avant que celui-ci ne soit mis au rebut. L'appareil doit etre déconnecté du reseau d'alimentation lorsqu'on retire la batterie. La batterie doit etre eliminee de façon sure par du personnel qualifie.

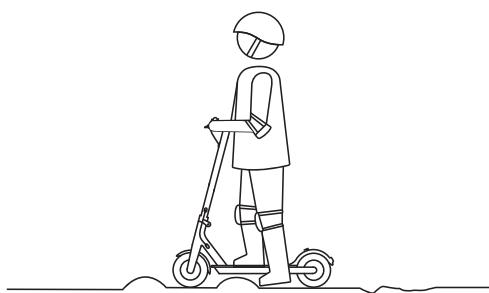

• Merci de porter un équipement de protection et sécurité approprié et que mentionné dans le manuel de l'utilisateur (section : équipement de protection) avant d'utiliser la trottinette.

• Assurez-vous de porter des vêtements comforts et des chaussures plates fermées lorsque vous utilisez votre trottinette.
• Merci de litre attentivement le manuel de l'utiliser, qui vous apportera toutes les explications concernant les principes de base de fonctionnement de votre trottinette et vous fourniras les conseils nécessaires pour profiter au moins de votre experience avec ce produit.
• Avant de monter sur votre trottinette, assurez-vous qu'elle soit bien placée à plat au niveau du sol.
• Ne pas essayer d'ouvrir ou de modifier votre produit, car cela annulera immédiatement la garantie du fabricant, et cela peut également provoquer la panne de votre apparéil conduisant à des lésions corporelles graves.
• Ne pas utiliser la trottinette dans des endroits qui pourrait vousmettre en danger vous-même ou autreui, ou causer des dégats matériels.
• Ne pas faire fonctionner la trottinette en étant sous l'influence de drogues et/ou d'alcool.
• Ne pas utiliser la trottinette lorsque vous estes très fatigué ou somnolent.
• Gardez l'esprit vigilant pour pouvoir sortir de situations dangereuses avec votre trottinette.
• Ne roulez pas avec votre trottinette sur des cordures, rampses, et n'essayez pas de le faire fonctionner dans un skate park, une piscine vide, ou comme une planche à roulettes ...
  La trottinette n'est pas une planche à roulette.

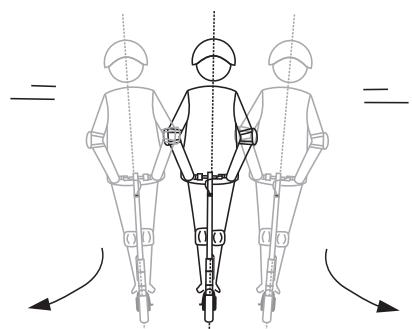

• Ne tournez pas brusquement, en particulier à des vitesses élevées.
• N'essayez pas de rester en équilibre sur la trottinette sans avancer ou sans vous tener cela pourrait cause des étoursissements ou entrainer la chute et provoquer des blessures graves.
• N'infligez pas de mauvais traitements à votre trottinette, cela peut endommager votre apparéil et provoquer la panne du produit menant à des blessures.

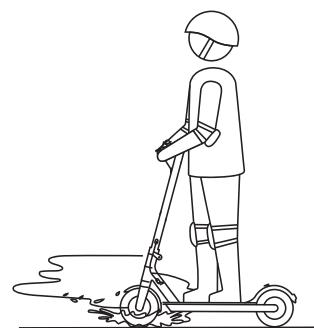

• Ne conduisez pas dans ou pres des flaques d'eau, de la boue, du sable, des pierres, du gravier, de débris ou pres de terrains accidentes.
• La trottinette peut être utilisée sur des routes pavées qui sont plates. Si vous rencontres un pavé inégal, soulevez votre trottinette pour contourner l'obstacle.

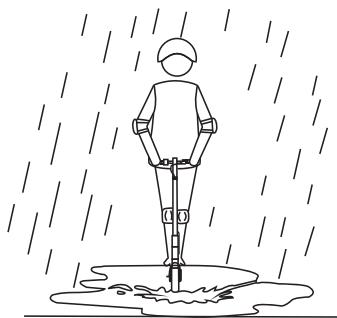

• Ne roulez pas en cas d'intempéries : neige, pluie, grêle, sur les routes verglacées ou dans des cas de chaleur extréme.
• Ne pas utiliser la trottinette dans ou a proximé de piscines ou d'autres grandes étendues d'eau.
• Concernant les bosses et routes accidentées : fléchissez vos genoux pendant la conduite sur une chaussée cahoteuse ou inégale afin d'absorber les chocs et les vibrations et garder votre équilibre.

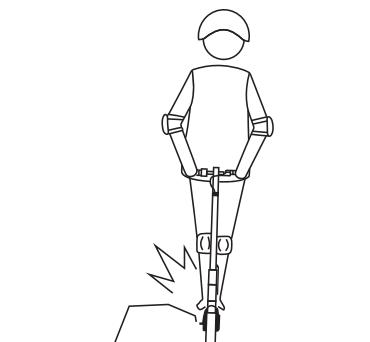

• Ne tentez pas de franchir des bosses ou des objets de plus de 2cm, même préparé ou en ayant les genoux fléchis.
• SOYEZ PRUDENT! Regardez toujours où vous roulez et soyez attentif à l'état de la route, aux personnes, aux lieux, aux biens et objets au regard de vous.
• Ne pas utiliser la trottinette dans les zones bondées ou sur la voie publiques (selon la législation locale).
• Utilisez la trottinette avec une extrème prudence lorsque vous étés à l'intérieur, en particulier en présence de personnes, de biens ou à proximé d'espaces étroits.
• Utilisez votre trottinette en prétant toujours attention aux personnes et biens d'autrui.
• Ne pas utiliser la trottinette tout en parlant, envoyant des messages ou regardant votre téléphone.
• Ne pas utiliser la trottinette dans des lieux interdits.

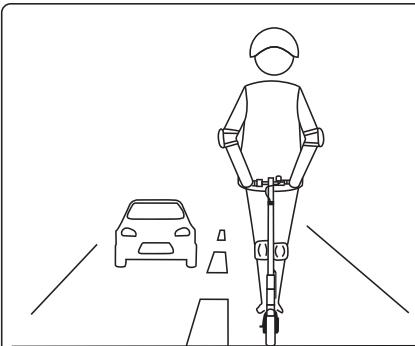

• Ne pas utiliser la trottinette pres des vehicules à moteur ou sur des routes publiques.
• Ne pas monter ou descendre des collines escarpées avec la trottinette.

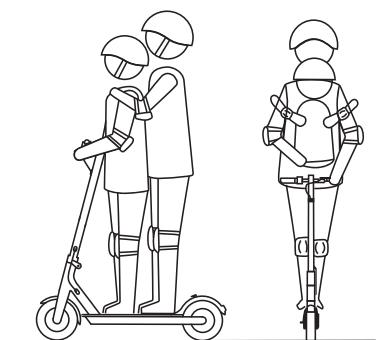

• La trottinette est conçue pour être utilisée par une seule personne, ne pas essayer de faire fonctionner la trottinette avec deux personnes ou plus. Ne jamais transporter de personnes supplémentaires.
• Ne pas transporter quoi que ce soit pendant la conduite de la trottinette.
• Les personnes ayant un manque d'équilibre ne doivent pas essayer de faire fonctionner la trottinette.
• Les femmes enceintes ne doivent pas utiliser la trottinette.
• Les enfants de moins de 12 ans et les personnes âgées ne doivent pas utiliser la trottinette sans instructions et d'une supervision appropriée d'un entraineur certifié ou d'un parent responsable.
• A des vitesses plus élevées, toujours prendre en considération les distances d'arrêt plus longues.
• Ne sautez pas en avant ou en arrêtre pour descendre de la trottinette.
• Ne tentez pas de sauter sur ou hors de votre trottinette.
• Ne tentez pas d'acrobaties ou autres expériences avec votre trottinette.
• Ne pas utiliser la trottinette dans les zones sombres ou mal éclairées.

• Ne pas utiliser la trottinette à proximé ou sur des nids de poules, des fissures ou pavés inégaux.

• Ne pas utiliser la trottinette sur des surfaces non praticables.

• Gardez à l'esprit que vous étés à quelques centimètres au-dessus du sol lors de l'utilisation de la trottinette. Assurez-vous de franchir des portes, ... en toute sécurité.
• Ne dépassez pas les limites maximales ou minimales de poids et de taille.
• Ne montez pas sur les roues ou garde-boue de la trottinette.
• Evitez de conduire la trottinette dans des endroits dangereux, y compris les zones à proximé de gaz inflammables, de vapeurs, de liquides, de poussière, de, ce qui pourrait causeur un incendie et une explosion.
• Respectez la législation en vigueur dans votre pays concernant l'utilisation et de fonctionnement des trottinéttes ou de produits similaires. Il est de votre responsabilité de vous renseigner sur les conditions d'utilisation des trottinéttes auprès des autorités locales. ATTENTIONla législation peut être différente d'une ville à l'autre.
• Profitez de votre trottinette en toute sécurité et de façon responsable.
• Veuillez ajuster systématiquement la taille du produit afin que l'utilisateur soit dans une position ajustée lors de l'utilisation.
• Ne pas utiliser sur des surfaces glissantes ou couvertes de glaces, neige, huiles, ...
• Ne pas utiliser la trottinette quand il gèle.

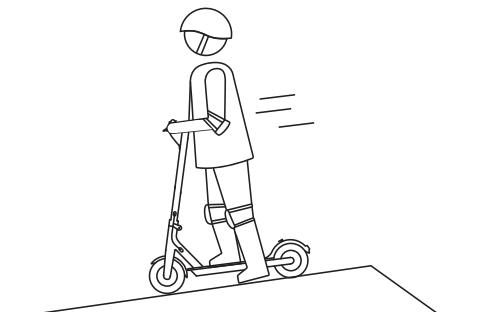

• Ne pas utiliser la trottinette dans une pente supérieure à 5 degrès (si nécessaire en montée, veuillez aider la trottinette).
• Ne jamais immerger la trottinette. Ne jamais exposer la trottinette à toute forme de liquide.
• Le cableouple externe du transformateur ne peut pas etre remplacement. En cas d'endommagement du cordon, il convient de metre le transformateur au rebus.
• Ne fixez aucune charge au guidon afin d'eviter tout risque de perte de stabilité de la trottinette.
• Cet apparéil n'a pas été créé puis pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ne disposant pas de l'expérience ou des connaissances nécessaires, sauf sous la supervision d'une personne responsable de leur sécurité, qui doit leur donner des instructions sur l'utilisation de l' apparéil.
• Les enfants doivent être placés sous surveillance pour qu'ils ne jouent pas avec l'appareil.
• Ce vehicule est une trottinette electrique personnelle à propulsion electrique pure. La trottinette est destinée aux utilisateurs de plus de 12 ans. N'utilisez pas la trottinette si vos capacités physiques, sensorielles ou mentalles sont réduites. Les utilisateurs n'ayant aucune expérience ou connaissance en la matière devront faire de prudence lors de l'utilisation. Les enfants ne peuvent jourer avec la trottinette ou des parties de cette-ci. Le nettoyage ou l'entretien ne peut être effectué par des enfants. L'utilisation de la machine entraîne la transmission de vibrations dans l'ensemble du corps du conducteur.
• Ne conduisez pas sur les voies de circulation ou dans les zones résidentielles ou les vehicules et les piétons sont tous deux autorisés.
• Cette trottinette électrique est un apparéil de loisirs. Cependant, lorsque vous étés dans un espace public, la trottinette est considérée comme un vehicule sujet à des risques potentiels. Pour votre sécurité, veuillez suivre les instructions contenues dans le manuel ainsi que les lois et réglementations locales en matière de circulation routière.
• En même temps, vous devez comprendre que vous ne pouvez pas éviter certains risques étant donné que les autres usagers peuvent enfreindre le code de la route et conduire imprudemment, sans oublier que vous étés exposé aux accidents de la route tout comme lorsque vous marchez ou lorsque vous roulez àVELO ou à moto. Plus la vitesse est élevée, plus la distance d'arrêt est longue. La trottinette peut glisser, perdre l'équilibre, VOIRE tomber sur une surface lisse. Soyez prudent lorsque vous conduisez, ne vous pressez pas et conservez une distance de sécurité avec les autres utilisateurs de la route, notamment lorsque vous roulez dans des endroits que vous ne connaissiez pas.
• Respectez la priorité des piétons. Ne les effrayez pas lorsque vous conduisiez, surtout les enfants. Lorsque vous roulez derrière des piétons, utilisez la sonnette pour les avertir et ralentissez pour qu'ils passent à gauche (valable pour les pays qui roulent à droite). Lorsque vous âtes entouré de piétons, roulez à faible vitesse sur la droite. Lorsque vous âtes entouré de piétons, maintenez la vitesse la plus faible ou descendez du vehicule.

• Rouler à grande vitesse ou à une vitesse qui n'est pas appropriée ou ajusté à la situation (mauvaises conditions météorologiques, mauvaises conditions de surface ou autres) peut entraîner une perte potentielle de stabilité ou de contrôle. Pour réduire tout risque, vous devez suivre toutes les instructions de ce manuel d'utilisation. Soyez vigilant lors du stationnement, du montage et du démontage du produit, celui-ci est susceptible de chuter et d'entrainer des blessures.

• Respectez scrupuleusement les consignes de sécurité dans le manuel, TRAX DISTRIBUTION ne peut être tenue responsable des pertes financières, blessures physiques, accidents, différencs juridiques et autres contrats d'intérêts découulant des actions qui vont à l'encontre du mode d'emploi.

• Ne prétez pas votre trottinette à une personne qui ne sait pas l'utiliser. Lorsque vous la prétez à vos amis, voirlez à ce qu'ils sachent comment l'utiliser et portent un équipement de sécurité.
• Contrôlez la trottinette avant chaque utilisation. Si vous remarquez des pieces desserrées, des alertes de niveau de batterie faible, des pneus crevés, une usure excessive, des bruits étranges, un mauvais fonctionnement et tout autre élément anormal, arrêtez immédiatement de rouler avec la trottinette et demandez l'aide de professionnels.
• Garez toujoursYOUR trottinette à l'aide de la béquille et sur une surface stable et plane. La trottinette doit être placée avec la béquille à contre-pente afin d'eviter tout basculement. Ne placez jamais la trottinette avec l'avant face à la pente, la béquille pourrait se referrer et faire basculer la machine. Une fois la trottinette sur sa béquille, vérifie sa stabilité afin d'éviter tout risque de chute (par glissement, vent ou léger à-coup). Ne stationnez pas la trottinette dans un endroit passant mais privilégiezplatz le long d'un mur. Dans la mesure du possible,choisissez always des stationner sa trottinette sur un sol plat.

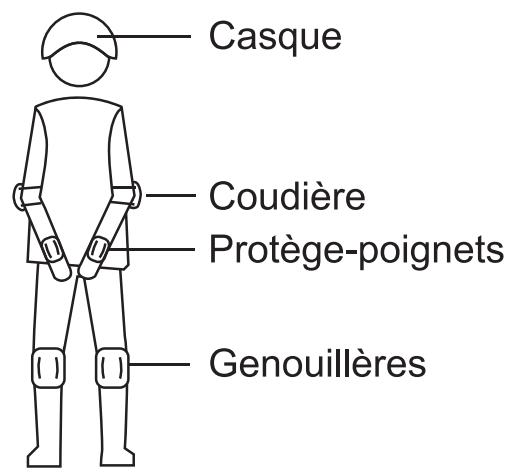

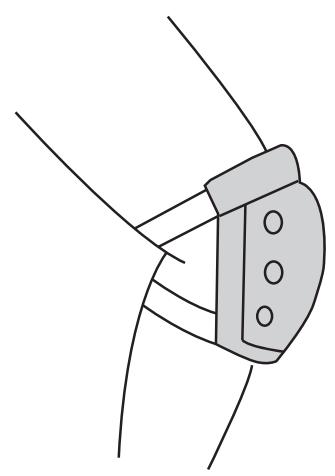

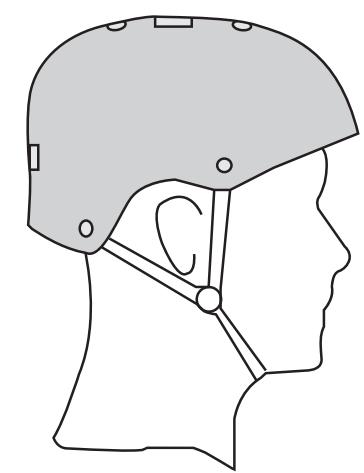

• Portez un casque, des coudieres et des genouillères en cas de chute pour éviter les blessures. Une mauvaise conduite peut provoquer des chutes ou des accidents graves. Entreposez la trottinette électrique à l'intérieur lorsqu'il n'est pas utilisé. Lire le manuel d'utilisation et conduire la trottinette électrique avec attention. Vous ne doivent utiliser la trottinette électrique qu'après avoir compris et appliqué toutes les règles de sécurité. Le conducteur de la trottinette sera responsable de tout dommage ou blessure causée par le non-respect des instructions du manuel d'utilisation. Pour une meilleure expérience de conduite, il est conseilé d'effectuer l'entretien régulier du produit. Consulter le manuel d'utilisation pour obtenir plus de renseignements. Veuillez lui le manuel d'utilisation avant de charger la batterie. NE PAS rouler sous la pluie ou dans des flâques d'eau. Âge requis du conducteur : 12 à 50 ans. Non autorisé pour les enfants.
• Ne touche pas le système de freinage, car vous pouvez vous blesser sur les bords coupants. Le frein peut devenir chaud pendant que vous l'utilisez. Ne le touche pas après utilisation.

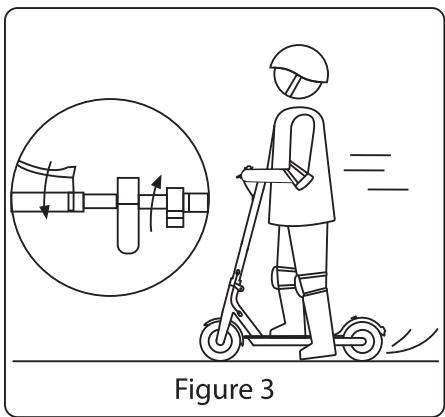

• Pour éviter un usage non approprié, il est nécessaire de commencer à faire rouler la trottinette pour avoir une action sur l'entrainment du moteur et activer l'accéléateur. Lorsque la trottinette est à l'arrêt, l'accéléateur ne fonctionne pas.
• Le niveau de pression acoustique d'émission pondéré A est inférieur à 70 dB (A). Les vibrations mécaniques transmises par le scooter sont inférieures à 2.5 m/s. Incertitudes liées aux mesures : 1.5 m/s.
• N'utilisez pas d'accessoires ou d'éléments supplémentaires non approvés par le fabricant.
• Pour rouler en toute sécurité, vous devez pouvoir voir clairement ce qui se trouve en face de vous et être bien visible des autres.
• Eloignez les enfants de la couverture en plastique pour éviter tout risque de suffocation.
• Pour éviter un usage non approprié de la machine, la roue arrête de la machine doit être verrouillée par un cadenas lorsqu'elle est en stationnement.
• La circulation en ville presente de nombreux obstacles à franchir tels que des trottoirs ou des marches. Il est recommendé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter votre trajectorie et votre vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du vehicule lorsque ces obstacles sont trop dangereux en raison de leur forme, de leur hauteur ou de leur aspect glissant.
• Ne modifiez et ne transformez pas le vehicule, y compris le tube de direction et le manchon, la tige, le mecanisme de piage et le frein arrêté.
• Éliminez tous les bords coupants dus à l'utilisation.
• Dans tous les cas, prenez soit de vous et des autres.
• La nuit, allumez le phare avant et ralentissez.

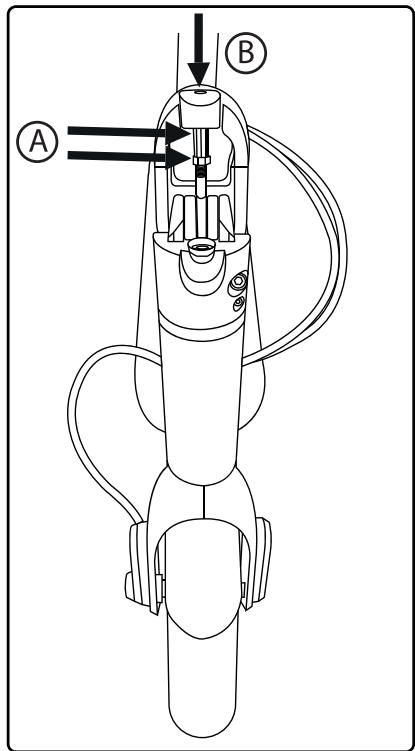

Assurez-vous que le mécanisme de piage fonctionne avant de rouler.

Assurez-vous que la batterie est suffisamment chargée avant de rouler. Dans le cas contraire, rechargez-la.

Lorsque vous traversez des zones réservées aux seuils piétons, comme les passages pour piétons, descendez et marchez à côté de la trottinette.

AVERTISSEMENT! N'utilisez jamais ce produit à proximé d'une source d'eau.

AVERTISSEMENT! Arrêtez d'utiliser le produit lorsqu'il est endommagé.

AVERTISSEMENT! Comme il en est de tout composant mécanique, un vehicule est soumis à de fortes contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer

de blesser l'utilisateur. Les fissures, rayures et decolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépasse sa durée de vie et qu'il convient de le replacer.

• La circulation en ville implique de franchir de nombreux obstacles, comme les trottoirs ou les marches. Il est recommendé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter sa trajectory et sa vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du vehicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils doivent.
• Se rapprocher du vendeur pour être orienté vers un organisme de formation approprié.
• Dans tous les cas, anticiper sa trajectory et sa vitesse en respectant le code de la route, le code du piéton et les étres les plus vulnérables.
• Signaler sa présence à l'approche d'un piéton ou d'un cycliste qui risque de ne pas avoir vu ou entendu le vehicule.
• Franchir les passages protégés en marchant.
• Ne pas detourner le vehicule de son usage initial.
• Eliminer les arêtes vives engendrées par l'utilisation.

AVERTISSEMENT BATTERIE

Merci de dire attentivement cette section, qui est destinée à vous fournir des informations de base sur votre batterie et le chargeur. Pour la sécurité des usagers et dans le but de prolonger la vie de votre batterie, ainsi que d'améliorer ses performances, merci de suivre ces instructions.

Alimentation par batterie

Lorsque la batterie de votre trottinette est faible (signalement sonore lors de l'utilisation), rechargez rapidement votre batterie pendant 3-4 heures, en utilisant le chargeur livre avec la trottinette. Pour recharger complétement votre batterie, merci de suivre les instructions dans la rubrique « comment charger votre batterie »

Avertissement batterie

Tension de fin de charge : 36V

Liminé haute de la tension de charge : 42V

La trottinette et sa batterie doivent être recharges uniquement avec l'alimentation fournie dans le pack (Ref : HLT-180-4201500).

• Consultez immédiatement un médecin si vous étés exposé à une Substance quelconque qui est émise par la batterie.
• Ne pas tenter de modifier, charger, ou de remplacer votre batterie.
• Ne pas utiliser votre trottinette si la batterie commence à émettre une odeur de surchauffe, ou commence à fuir.
• Ne pas toucher les matériaux qui fuient, ou respirer les fumées émises.
• Ne laissez pas les enfants et les animaux toucher la batterie.
• La batterie contient des substances dangereuses, ne pas ouvrir la batterie ou y insérer quoi que ce soit.
• Ne pas tenter de recharger la trottinette si la batterie est totalement décharge ou a laissé échapper une substance. Dans ce cas, pour des raisons de sécurité, il est préférible de contacter un réparateur professionnel afin de remplaner votre batterie.
• Merci de respecter toutes les lois locales et nationales en ce qui concerne le recyclage, la manipulation et l'élimination des batteries lithium-ion.
• La trottinette doit être expériée uniquement dans son emballage d'origine.
• Ne jetez pas l'emballage de votre trottinette car vous risquez d'en avoir besoin pour une utilisation future.
• Veuillez régulièrement et complètement recharger votre trottinette en cas de stockage supérieur à 1 mois.

Remarques importantes à propos du chargement

Si la lumière verte sur votre chargeur ne passe pas au rouge lorsque vous le branchez sur votre trottinette, cela peut signifier que vous devriez vérifier les câbles pour vous assurer que vous avez une connexion correcte, ou que votre trottinette est déjà complément chargée.

Ne surchargez pas votre batterie, car cela aura une incidence sur sa durée de vie.

Les températures optimes de charge sont comprises entre 10^ 35^ .

Le froid et la chaleur extréme empêcheront votre batterie de se recharger complètement

Utilisez uniquement le chargeur (HLT-180-4201500) qui est inclus dans le pack de la trottinette.

Caracteristiques de la batterie

Batterie	Lithium
Durée de charge	3-4 heures
Voltage	36V
Capacité	7500mAh
Energie	270Wh
Température d'utilisation	0°C - 40°C
Température de charge	10°C - 35°C
Durée de stockage	12 mois
Température de stockage	5°C - 40°C
Humidity de stockage	5% - 35%

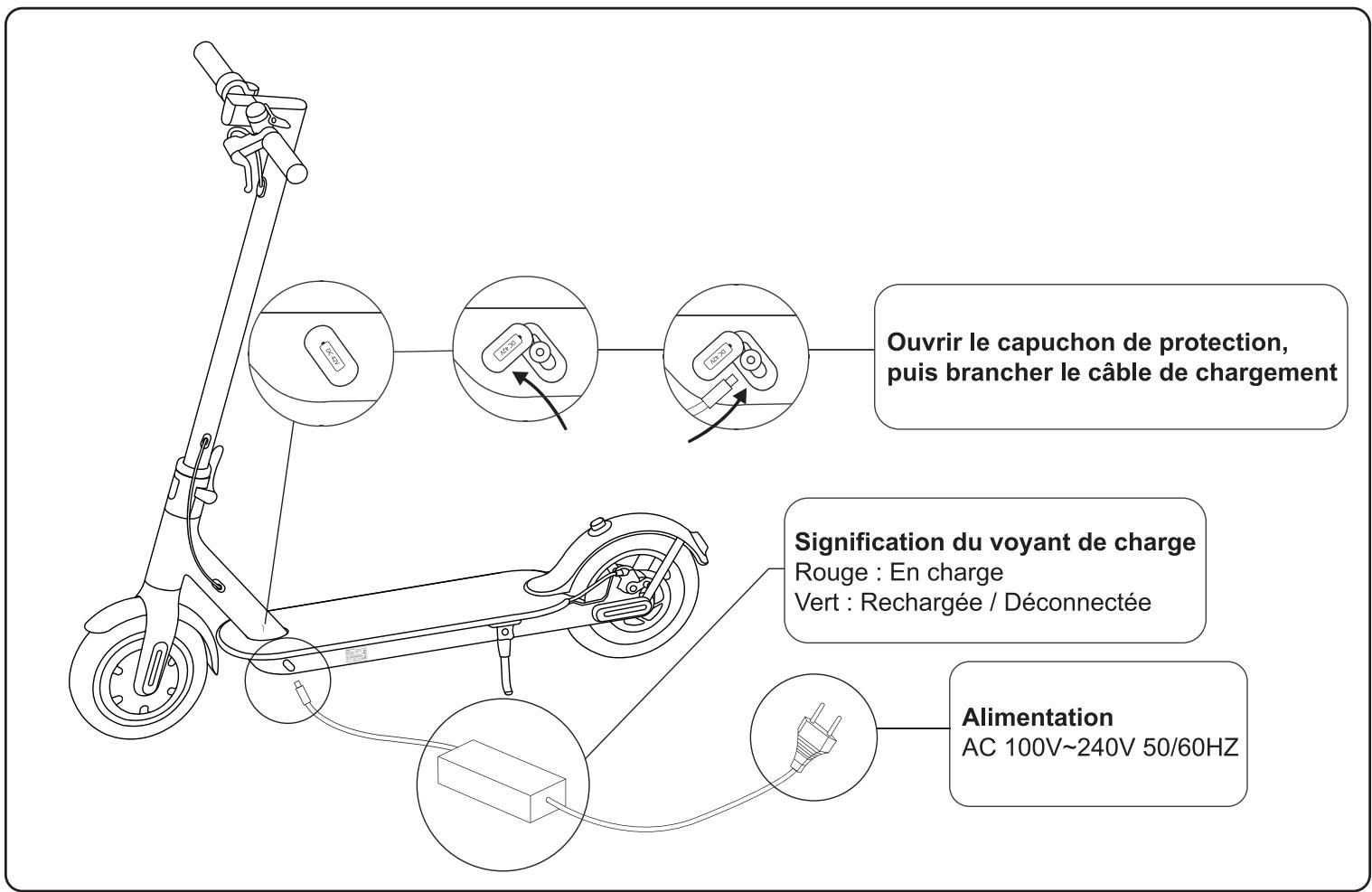

1. Comment charger votre batterie

Etape 1: Assurez-vous que le port de chargement soit propre et sec et qu'il n'y ait pas de poussières, de débris ou de saletés à l'intérieur du port.
Etape 2: Branchez le chargeur dans la prise murale, puis connectez le cable avec l'alimentation (100V~240V; 50/60Hz).
Etape 3 : Branchez le cable de chargement dans le port de charge de la trottinette (sur le côte droit, proche de la roue avant de la trottinette). Levoyant sur le chargeur doit revenir rouge, indiquant que votre trottinette est maintainant en cours de chargement. Lorsque le voyant rouge sur votre chargeur passse au vert, cela signifie que votre trottinette est complètement chargée. Une charge complète nécessite généralement entre 3 à 4 heures.
Etape 4 : Merci de débrancher le chargeur de votre trottinette ainsi que la prise d'alimentation une fois chargée. Attention ! La trottinette n'est pas utilisable lorsqu'elle est branchée où en charge.

2. Entretien de la trottinette

Votre trottinette demande un contrôle et une maintenance reguliere par l'utilisateur (contrôle visuel et serrage des vis d'assemblages).

Ce chapitre décrit les étapes d'entretien et les conseils importants d'utilisation.

I) BATTERIE

a. Lorsque vous utilisez la trottinette pour la première fois, veuillez charger complétement la batterie avant de l'utiliser.
b. Veuillez charger immédiatement la batterie lorsque la trottinette a émis une tonalité d'advertissement de batterie faible pour éviter d'endommager la batterie et affecter votre utilisation.
c. Lorsque la batterie n'est pas utilisée pendant une longue période, veuillez la charger au moins une fois par mois (lorsque la batterie est complétement chargée).
d. Si la batterie n'est pas utilisé pendant une longue période et que le niveau de charge de la batterie devient inférieur à la limite de protection de la batterie celle-ci ne peut être chargée/utilisée. Veuillez contacter le revendeur rapidement.
e. Si la batterie est endommagée en raison de l'eau, d'une collision, d'un oubli de mise en charge afin de maintainir la batterie fonctionnelle et d'autres facteurs anormaux, celle-ci ne sera pas couverte pas la garantie.

Remarque: Le nombre de cycle de charge normale de la batterie au Lithium est d'environ 300 fois, au-delà l'autonomie pourrait être impactée. Lorsque la batterie est complètement chargée et l'autonomie est insuffisante, cela signifie que la batterie est vieillie. Il est recommendé de faire replacer la batterie au Lithium auprès de votre revendeur.

La batterie doit etre retiree de l'appareil par un professionnel avant que celui-ci ne soit mis au rebut.
L'appareil doit etre déconnecté du réseau d'alimentation lorsqu'on retire la batterie.
- La batterie doit être éliminée de manière sûre et conformément à la législation locale.

II) CHARGEUR

MISE EN GARDE : Pour le rechargement de la batterie, utiliser uniquement le chargeur fourni avec l'appareil (Ref : HLT-180-4201500).

a. Le chargeur fourni avec le produit est équipé d'une fonction de protection de charge, et lorsque la batterie est complétement chargée à 100% , la charge s'arrête automatiquement.
b. Pour charger la trottinette, repérez le port de charge située proche de la roue avant et branchez le connecteur de sortie et branchez l'alimentation d'entrée du chargeur dans la prise de courant (AC 100V-240V - 50/60Hz).
c. Levoyant du chargeur est rouge, indiquant que la batterie est en charge, lorsque levoyant du chargeur devient vert, la batterie est complétement chargée.
d. Lors de la charge de la batterie, veuillez placer la trottinette dans un environnement sec et ventilé.

III) STOCKAGE

Veuillez ne pas laisser la trottinette pendant longtemps sous le soleil brûlant ou dans d'autres endroits très humides. Lors du rangement ou stockage de votre trottinette, assurez-vous que :

a. L'alimentation et le cable de charge soient débranchés.
b. Les conditions de stockages soient bonnes pour le matériel électronique (à l'abris du soleil, dans un endroit sec et ventilé, température ajustate, ...).
c. Lorsque la batterie n'est pas utilisé pendant une longue période, veuillez la charger au moins une fois tous les 3 mois (lorsque la batterie est complétement chargée), veuillez la charger régulièrement.
d. Si la batterie n'est pas utilisée pendant une longue période et que le niveau de charge de la batterie devient inférieur à la limite de protection de la batterie celle-ci ne peut plus être chargée/utilisée. Veuillez contacter le revendeur pour son remplacement.
e. Si vous stocker votre trottinette pendant longtemps, rechargez complètement votre batterie avant de la ranger. Si vous stockez votre trottinette pendant une période prolongée, merci de recharger complètement votre trottinette au moins une fois tous les 3 mois. Si la température ambiente de l'emplacement de stockage est faible (inférieur à 10^ .) vous devez amener la trottinette dans un environnement plus chaud avant de la charger.
f. Pour empêcher la poussière de pénétrer dans votre trottinette, essayez de couvrir ou tout simplement la ranger dans son emballage d'origine.
g. Rangez Your trottinette à l'intérieur, dans un environnement sec et à températe adaptée. Vérifiez régulément l'aspect général de la trottinette et des pneus pour les dommages ou une usure excessive.

IV) NETTOYAGE

Le nettoyage de la trottinette permet de prolonger la durée de vie des composants et d'éviter certaines pannes :

a. Debranchez le chargeur et eteignez yours trottinette avant de commencer toute opération.
b. Vérifiez l'aspect général de la trottinette et des pneus pour les dommages ou une usure excessive.
c. Evitez d'utiliser de l'eau ou d'autres liquides et nettoyants sur la trottinette pour le nettoyage.
d. Mouillez un chiffon propre avec de l'eau savonneuse, nettoyer, rincer soigneusement le chiffon.
e. Essuyez le corps de votre trottinette de façon à ce que l'eau ne pénétre pas au niveau du bouton d'alimentation, du port de chargement, du compteur, des pneus, ...

V) GUIDE DE DEPANNAGE RAPIDE

La trottinette ne s'allume pas ou plus :

1. Vérifiez que la trottinette est suffisamment chargée :

2. LED rouge : en charge

3. LED verte : charge ou déconnectée

4. Vérifiez que le connecteur d'alimentation du guidon est bien branché. Celui-ci est à connecter au moment du montage du guidon et se range dans la potentie. En tirant involontairement sur le faisceau électrique, il se peut que celui-ci soit déconnecté.

5. L'accelerateur ne remonte pas ou plus seul :
   Décalez légèrement la poignée caoutchouc afin qu'elle ne soit pas plaquée contre l'accéléateur, empêchant celui-ci de remonter correctement.
6. Autonomie faible : Une fois la charge complète vérifiée, contrôlez la pression des pneus.
   Elle doit être de 3 bars (3.5 bars max.). Si les pneus sont sous gonflés, vous pouvez perdre jusqu'à 60% d'autonomie.
   ATTENTION : L'autonomie dépend également du terrain, de la vitesse sélectionnée, du poids de l'utilisateur, et de la température extérieure.
   RAPPEL : RECHARGEZ TOUJOURS VOTRE TROTTINETTE AVANT DE LA STOCKER, RECHARGEZLA TOUS LES 3 MOIS.
7. N'atteint pas les 25km / h : Contrôlez la pression des pneus. Elle doit etre de 3 bars (3.5 bars max.). Si les pneus sont sous gonflés, vous pourrez ne jamais atteindre la vitesse maximum.

VI) DEMONTAGE DES PNEUS ET CHAMBRES A AIR

REMARQUE : Les barres de leviers (type pied de biche) ne sont pas fournies et doivent être achetés séparément.

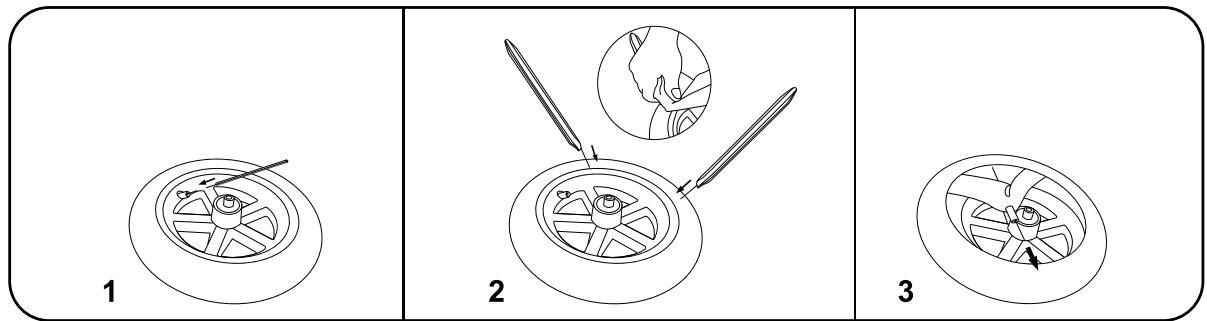

1. Dégonflez la chambre à air en premier. A l'aide d'un outil, appuyez sur la tige centrale dans la soupape à air pour évacuer l'air de la,chambre à air et pincez énergiquement le pneu avec l'autre main à différents endroits pour évacuer plus d'air.
2. Choisissez une position éloignée de la soupape à air, puis soulevez le pau à l'aide de deux barres de leviers à environ 1/6 de la circonstance et détachez une partie du pau de la jante.
3. Localisez la soupape à air, tenez la soupape à air de la chambre à air, puis tirez doucement le pneu vers l'extérieur, sans quoi la,chambre à air risque d'être endommagée. Retirez dans cet ordre la chambre à air depuis l'emplacement de la soupape à air et enlevez en dernier la,chambre à air.

Remarque : Enroulez l'extrémité pointue de la barre de levier avec un tissu en fibre pour ne pas endommager la chambre à air et le revêtement du moyeu.

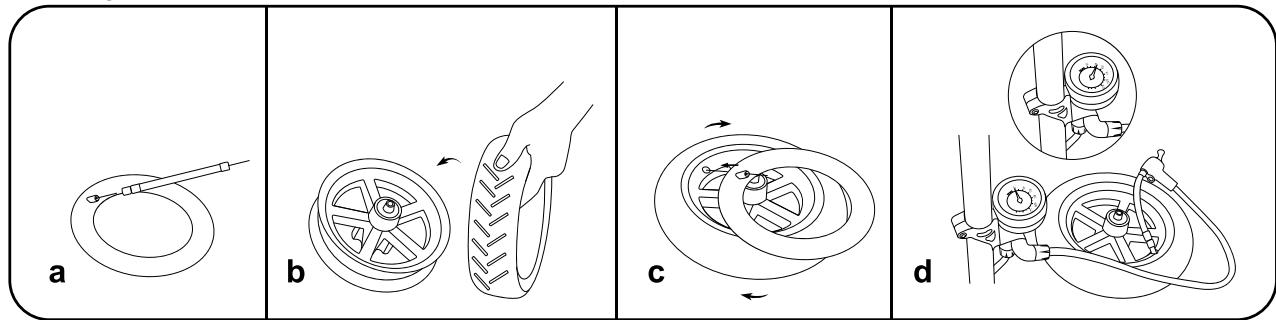

1. Remise en place de la chambre à air et du pineu :

a) Remplacez la chambre à air dégonflée avec une petite quantité d'air jusqu'à ce qu'elle soit suffisamment gonflée et ait une forme ronde.
b) Placez le moyeu sur une table et faite bien attention au sens indiqué lorsque vous installez l'enveloppe. La flèche qui se trouve sur l'enveloppe du pneu doit suivre le déplacement vers l'avant de la roue. Tenez le moyeu d'une main et insérez une partie de l'enveloppe dans la rainure du moyeu de l'autre main.
c) Insérez la soupape à air de la chambre à air dans le trou prévu à cet effet. Introduisez la,chambre à air dans l'enveloppe dans le sens des aiguilles d'une montre et dans l'ordre. Vérifiez que la soupape à air ne s'incline pas. Introduisez ensuite l'autre partie de l'enveloppe dans la rainure du moyeu. Enfin,utilisez une barre de levier pour installer les derniers rebords du pau dans la rainure du moyeu. Une fois installé, pincez l'enveloppe pour vérifier si la chambre à air est bien comprimée par les rebords du pau de l'enveloppe.
d) Enfin, gonflez la chambre à air entre 3 bars et 3.5 bars maximum. Serrez le capuchon de la soupape à air. L'assemblage du pneu et alors terminé.

3. Garantie

Les termes de la garantie sont valables 1 ans à partir de la date d'achat apparaissant sur votre ticket de caisse/facture. Veuillez contacter le service après-vente de votre revendeur afin de bénéficier d'un service après-vente approprié. Dès lors que votre garantie est conforme aux indications ci-dessous, elle sera applicable selon les conditions TRAX DISTRIBUTION pour toute réparation ou échange. En aucun cas ne tentez d'ouvrir, de démonter ou modifier votre trottinette sans un professionnel de TRAX DISTRIBUTION.

Structure : 12 mois. Les déformations, pièces cassées, coups, … résultat d'une utilisation non normalne seront pas couvert par la garantie. Les autres problèmes seront couverts (en cas d'utilisation normale et après validation de notre service après-vente).

Moteur : 12 mois (en cas d'utilisation normale et après validation de notre service après-vente).

Contrôleur : 12 mois (en cas d'utilisation normale et après validation de notre service après-vente).

Chargeur : 12 mois (en cas d'utilisation normale et après validation de notre service après-vente).

Batterie : 6 mois (en cas d'utilisation normale et après validation de notre service après-vente).

MISE EN GARDE: Pour le changement de la batterie, utilisez uniquement l'unité d'alimentation fournie avec l'appareil. Cet apparéil contient des batteries qui ne peuvent être replacées que par des personnes qualifiées.

La garantie ne couvre pas :

• Les pièces à usures normales, tel que les pneus, freins et disques, poignées, lumières LED, tapis, etc...
• Tout acte de nature nuisible comme le feu ou une décharge electrostatique.
• Les dommages dus à une réparation non autorisée, ALTERATION ou accident.
• Les dommages dus à une utilisation abusive ou néligente.
• Une piece ayant eté modifiée ou utilisée dans un autre produit.
• Déchirement des pneus perforés. Veuillez contacter votre revendeur pour vous en procurer.
• Dommages causés par contact avec l'eau ou tout autre liquide.
• Mauvaises manipulation / configuration.
• Numéro de série manquant ou effacé.

Les pieces n'était pas couvertes par la garantie sont :

• Les pièces arrachées, consumées ou usées (sauf en cas de défaut de fabrication).

• Les dommages non couverts par la garantie sont :

• Dommages dus à une utilisation de pieces détachées différentes de celles d'origines.

• Mauvaise installation de pieces détachées par l'acheteur ou une personne tierce.
• Dommages causés par des impacts, la grêle, la diffusion de sel (dégivrage), gaz d'échéppement, manque d'attention, produit de nettoyage inapproprié, incendie, catastrophes naturelles.

Tout utiliseur qui demonte la trottinette perd immédiatement son droit à la garantie.

Si ce produit a besoin de maintenance, veuillez contacter le revendeur où vous avez acheté le produit. Pour les pannes ou réparations non couvertes par la garantie notre service après-vente vous proposera un devis pour la réparation de votre produit. Veuillez utiliser nos produits de la bonne manière. Les dommages causés par une utilisation anomale ne sont pas couverts par une maintenance gratuite.

La garantie ne sera plus valable si :

Pendant la période de garantie, si l'une des raisons suivantes provoquent la defaillance ou des dommages au produits, la garantie ne sera plus valable et la réparation se feras à vos frais :

• Un manque d'entretien ou un produit non entretenu et réparé conformément à ce manuel.
• Utilisez la trottinette pour des actions dangereuses telles que des cascades, etc., entrainement des dommages ou un dysfonctionnement ainsi que l'utilisation de la trottinette sur un terrain non adapté.
• Tout démontage ou utilisation de pieces ne provenant pas de notre service après-vente.
• Structure et parties de la structure endommagée par des erreurs, des accidents de la circulation ou des collisions accidentelles.
• Etiquette incomplète, eau, numéro de série non conforme ou non lisible.
• Conduite sur une route anormale pouvant engendrer des dommages ou dysfonctionnements.
• Location commerciale ou mauvaise utilisation.
• Catastrophe naturelle et autres éléments de force majeure.
• L'exposition de ce produit au soleil ou pluie pendant une longue période, provoquant ainsi un vieillissement rapide et/ou une défaillance du produit.

Vouvevez garder voire emballage d'origine afin de pouvoir ranger et stocker vretre produit convenablement ou le renvoyer dans de bonnes conditions si besoin.

4. Législation

Ce produit est réservé à un usage domestique, si toutes l'utilisateur est améné à utiliser en dehors de son domicile, il doit se renseigner sur les lois et normes en vigueur du pays et de la ville où il se trouve.

En France, l'utilisation d'une trottinette électrique sur trottoir est soumise à la même législation que celles s'appliquant aux piétons (Articles R 412-34 à R 412-43 du Code de la Route). Cela signifie que vous pouze circuler sur les trottoirs et autres aires piétonnes, en respectant bien sur les piétions qui vous entourent et en maîtrisant votre vitesse (vitesse maximale autorisée sur les trottoirs : 6 km/h). L'utilisation d'une trottinette homologuée CE est indispensable pour circuler sur route, trottoirs et aires piétonnes. Cette circulation sur les trottoirs est interdite, sauf si le maire l'autorise. Dans le cas, l'utilisateur doit circérer à une allure modérée (jusqu'à 6 km/h) et ne pas géné les piétons, à condition de ne constituer aucun danger pour les autres usagers (port de casque, gilet de sécurité et éclairage vivement commandés pour la sécurité). Le stationnement sur les trottoirs est autorisé, à condition de ne pas géné les piétons. Toutefois, le maire peut decide de l'interdire. L'utilisateur d'une trottinette électrique à l'obligation d'avoir une assurance responsabilité civile. Cette assurance couvre les dommages causés à autrei (blessure d'un piéton, dégats matériels sur un autre vehicule, ...). Il est recommandé de contacter son assureur pour, par exemple, adapter son contrat d'assurance habitation ou souscrire un contrat d'assurance spécifique. Informations non contractuelles et régulièrement mise à jour sur les sites officiens du gouvernement et des autorités locales.

5. Poids,aille et limitation de vitesse

Restriction de poids :

Poids minimum : 30kg / Poids maximale autorisé : 120kg

Restriction de taille : Taille minimale : 100cm / Taille maximale : 200cm

Limin de vitesse : La vitesse maximale prévue par la loi est fixée à 6km/h sur trottoir et 25km/h sur route. La législation est différente selon la ville ou vous vous trouvez, veuillez-vous renseigner auprès des autorités locales avant chaque utilisation. La trottinette est équipée de 3 vitesse :

• ECO (Vitesse 1) : 6km/h max.
• DRIVE (Vitesse 2) : 15km/h max.
• SPORT (Vitesse 3) : 25km/h max.

MISE EN GARDE : La vitesse, la taille et les limites de poids sont fixées pour garantir votre propre sécurité. Merci de ne pas dépasser les limites indiquées dans le manuel d'utilisateur.

6. Conditions d'utilisation

Veuillez notes que la trottinette peut parcouir une distance de 18 à 20km dans des conditions ideales et avec une batterie complétement chargée. Voici quelques-uns des facteurs qui influenceront l'autonomie :

Terrain : Une surface lisse et plane permettra d'augmenter la distance de conduite. La conduite pour remonter des terrains en pente ainsi que sur des terrains accidentes réduira considérablement l'autonomie. Veuillez utiliser la trottinette sur un terrain sec et plat.

Poids: Le poids de l'utilisateur peut affecter la distance de conduite (un utiliser lourd aura moins d'autonomie qu'un utiliser léger).

Température ambiente : Merci d'utiliser et stocker la trottinette dans les conditions de températures recommandées, ce qui augmentera la distance de conduite, l'autonomie de la batterie, et la performance globale de la trottinette.

Entretien : Le fait de recharger et entretenir la batterie régulièrement permettra d'augmenter la distance.

Par contre, la surcharge de la batterie peut réduire l'autonomie.

La vitesse et le style de conduite : Maintenir une vitesse moderée permet d'augmenter l'autonomie et donc la distance parcourue. Rouler à la vitesse maximale ou à une vitesse élever réduit l'autonomies.

Béquille latérale : Garez toujours vous trottinette à l'aide de la béquille et sur une surface stable et plane. La trottinette doit être placee avec la béquille à contre-pente afin d'eviter tout basculement. Ne placez jamais la trottinette avec l'avant face à la pente, la béquille pourrait se refermer et faire basculer la machine. Une fois la trottinette sur sa béquille, vérifie sa stabilité afin d'éviter tout risque de chute (par glissement, vent ou léger à-coup). Ne stationnez pas la trottinette dans un endroit passant mais privilégiez plutôt le long d'un mur. Dans la mesure du possible,CHOISSEZ toujours de stationner sa trottinette sur un sol plat. En cas d'accident, de panne ou de fonctionnement anomal, cessez immédiatement d'utiliser votre trottinette placez-la en sécurité et demandez de l'aide à votre revendeur ou à un professionnel.

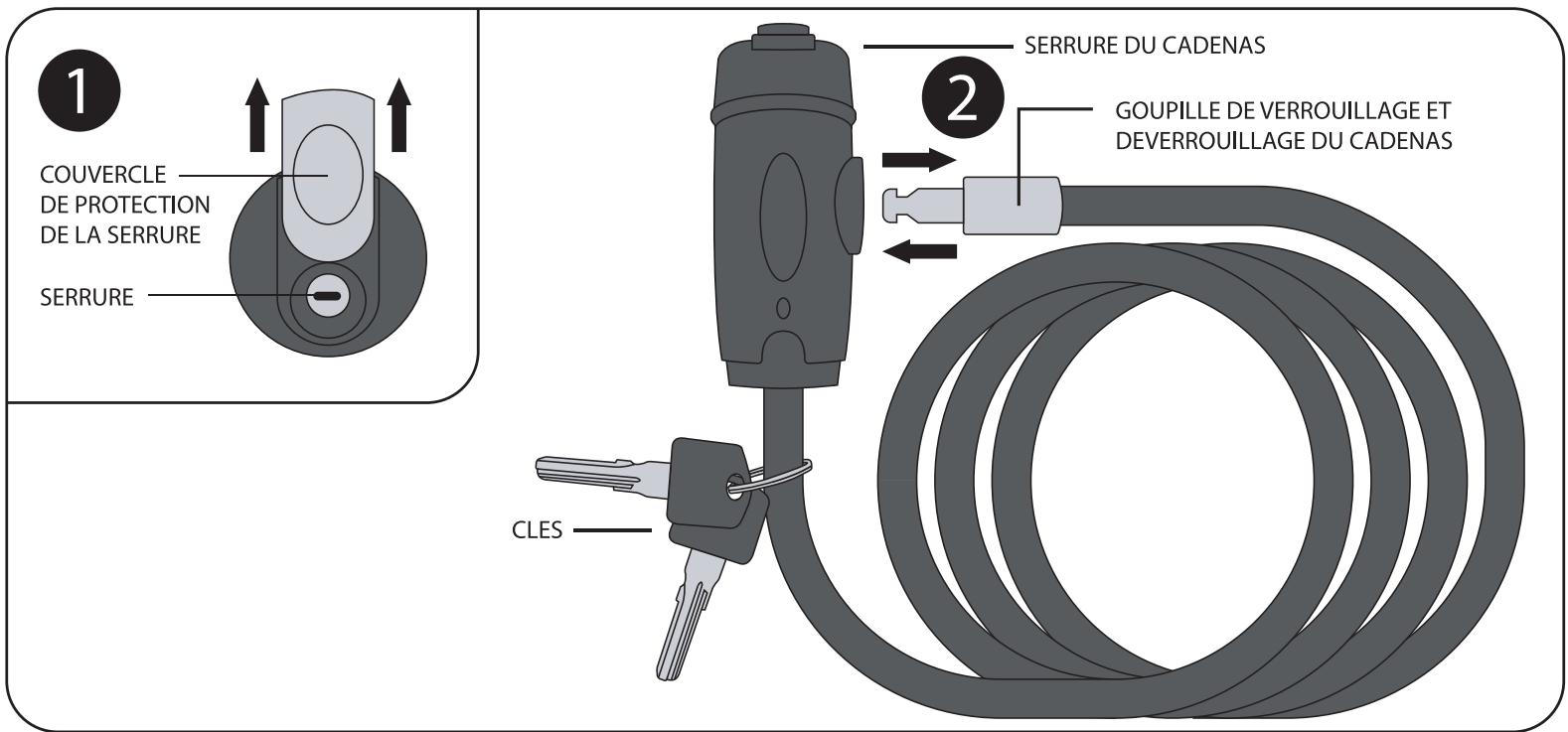

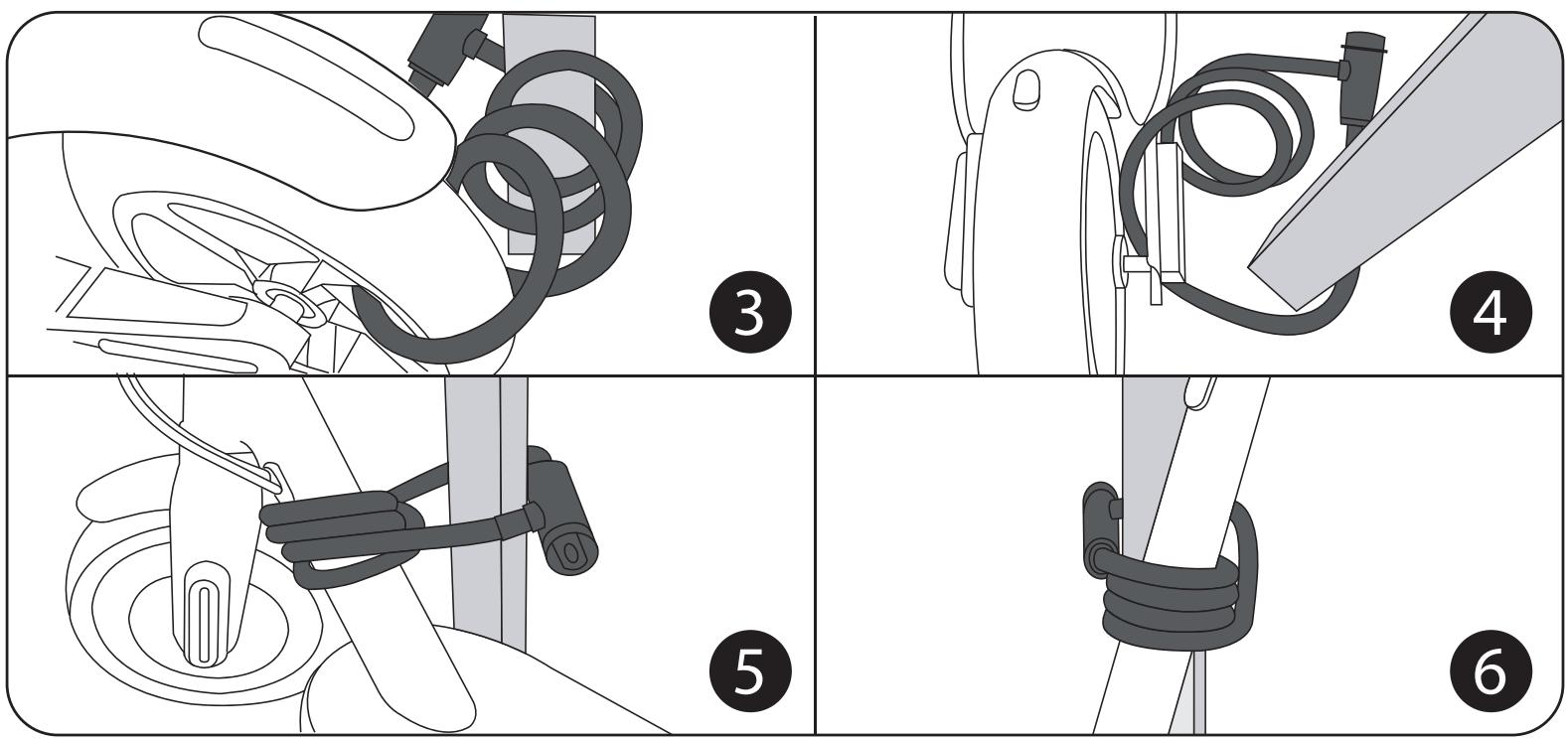

Lorsque you n'utilisez plus la trottinette, cadenassez-la à l'aide du dispositif fourni afin d'eviter toute utilisation non autorisée de votre produit. Se référer à la notice d'utilisation du cadenas en annexes (page 11).

7. Caractéristiques

• Moteur : 350W (0.35kW)
• Produkt net : 11.6 kg
• Poids utiliser : 30
• 120 kg
• Limité de vitesse maximalé : 25 km/h

• Autonomie : jusqu'à 20 km selon utilisation

• Capacité maximale de montée : 5^ degrés

• Batterie : Lithium-ion 7.5 Ah (270 Wh)

• Voltage : 36 V
• Alimentation électrique : 100-240V / 50-60Hz
• Freins à disque + Avertisseur sonore
• Roues avec pneus pleins avec,chambre à air

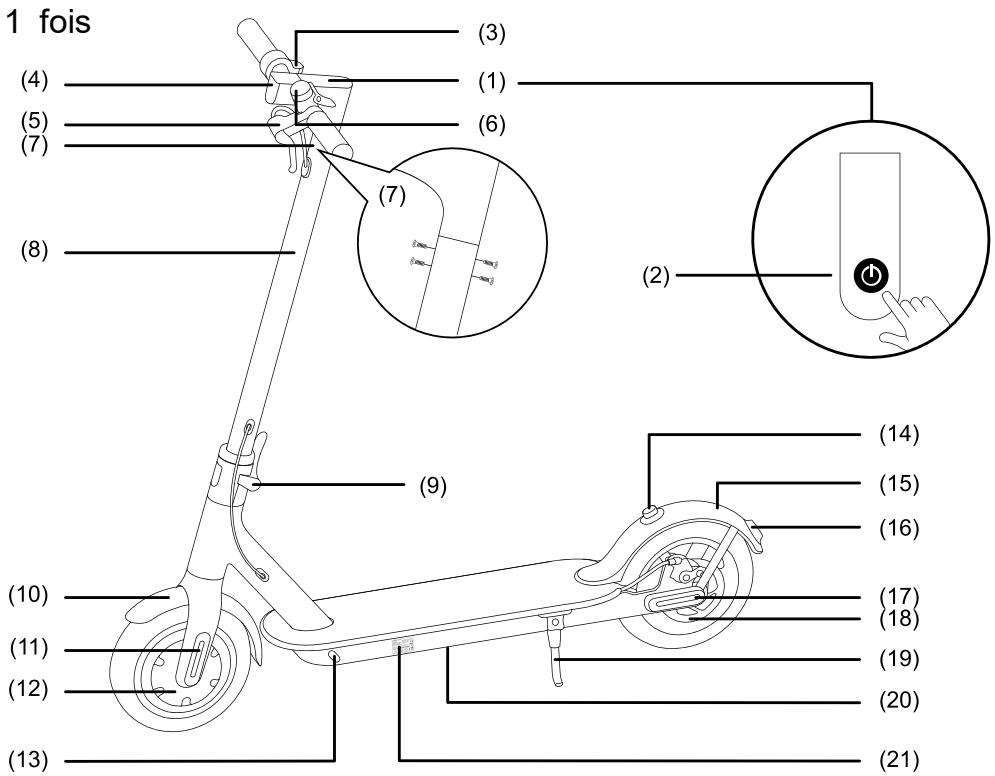

8. Présentation de la trottinette

1) Ecran d'affichage LCD
2) Bouton Marche/Arrêt :

ON/OFF : (maintenir 3 secondes)
Phares : appuyer 2 fais

Sélection de vitesse : appuyer

successivement
3) Accéléateur
4) Feux de position LED avant
5) Poignée de frein
6) Avertisseur sonore
7) Vis de fixation (guidon/potence)
8) Potence
9) Gachette & Verrou
10) Garde-boue avant
11) Catadioptre
12) Roue / Moteur
13) Port de charge
14) Verrou de piage
15) Garde-boue arrête
16) Feux Stop LED arrêté
17) Catadioptre
18) Frein à disque
19) Béquille
20) Compartment batterie
21) Informations plaque signalétique

9. Utilisation du produit

9.1 Informations generales

La trottinette est un moyen de transport personnel, intuitif et technologiquement avancé. Grâce aux dernières technologies et méthodes de production, chaque trottinette subit des tests rigoureux de qualité et de durabilité. Elle est facile à manier, silencieuse et non polluante.

9.2 Ce que vous devez savoir

Avant utiliser pour la première fois yours trottinette, merci de dire le manuel de l'utiliseur attentivement de façon à apprendre les bases pour assurer vosurescurity et celles des autres. Il est de votresponsabilité de yours renseigner aupres des autorites locales avant chaque utilisation sur route ou dans un espace public. Il est fortement recommande de faire yore premeire experience en compagnie d'un am qui pourra you observer et you aider a travailler youre equilibre. Une fois que you maitriserez youre centre de gravite, you serez en mesure de you tenir debout sur la trottinette, tout comme you tenez debout sur le sol.

Vérifier que le système de direction est bien réglé, que tous les éléments de liaisons (tel que le système de piage) sont bien serrés et ne sont pas cassés, et que les freins et les roues sont en bonnes états.

Le non-respect des instructions de base et des instructions du MANUEL DE L'UTILISATEUR

peut entraîner des dommages matériels et des blessures graves, voir la mort.

9.3 Assembler la trottinette

Le guidon de la trottinette doit être assemblé avant la première utilisation, la trottinette doit être hors tension lors de l'assemblage. Veuillez utiliser la clé Allen et les quatre vis fournies dans le pack. Veuillez manipuler delicatement le guidon pour ne pas tirer sur les câbles le reliant à la potentie.

① Verrou: Dépliez la trottinette et faites basculer le verrou de la potentie vers à droite pour la verrouiller en position déplée, puis tourner la bague de sécurité afin de bloquer la gachette de verrouillage.
② Guidon: Vérifier que le faisceau est bien connecté puis positionné le guidon sur la potentie en veillant à ne pas tirer sur les câbles.
③ Vis : Veuillez utiliser les vis et la clé Allen fournies dans le pack pour visser le guidon sur la potentie de la trottinette.

Veuillez-vous assurer que le guidon est correctement inséré sur la potentence et qu'aucun cable n'est coincé.

Si vous observez du jeu entre le guidon et la potentie, veuillez vérifier l'etat de chaque vis et les resserrez si nécessaire.
④ Chargement: Une fois l'assemblage terminé, veuillez charger complétement la trottinette avant de l'utiliser la première fois.

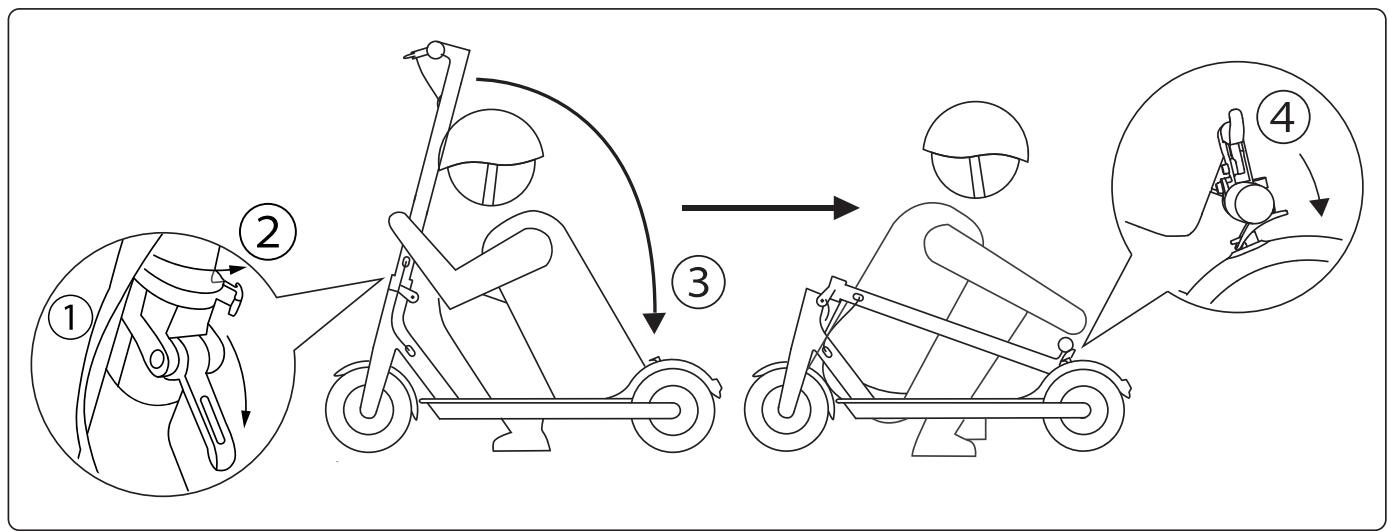

9.4 Plier et déplier la trottinette

Assurez-vous que la trottinette n'est pas en charge et bien hors tension avant de la plier. Veuillez suivre les instructions pour plier votre trottinette.

① Gâchette: Maintenez la gâchette de verrouillage et faites-la glisser vers le bas.
(2) Verrou : Faites pivoter le verrou vers la droite.
(3) Potence : Pliez la trottinette en poussant le guidon délicatement vers la roue arrrière.
Guidon : Verrouillez le guidon sur la pince située sur le garde-boue arrête.

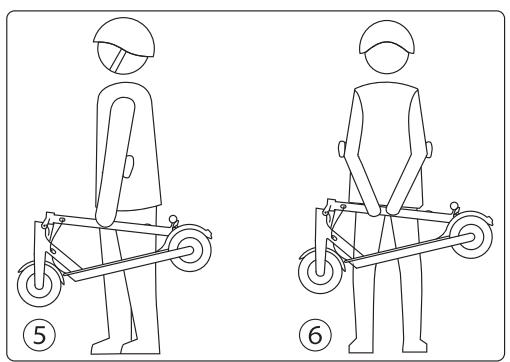

(5) Déplier: Pour déplier votre trottinette, repêze les étapes dans le sens inverse tout en veillant à ce que la trottinette soit hors tension.
⑥ Transport: Une fois la trottinette piée et verrouillée, vous pouvez la porter à la main.

Ne jamais allumer la trottinette quand elle est en position de transport.

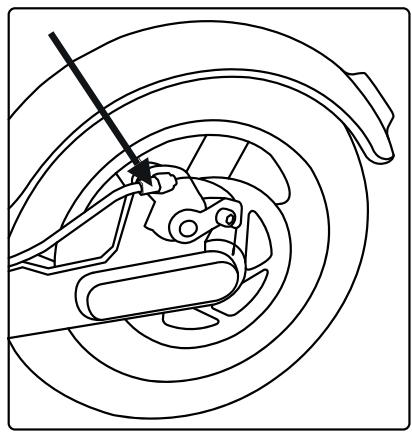

9.5 Réglage de freins

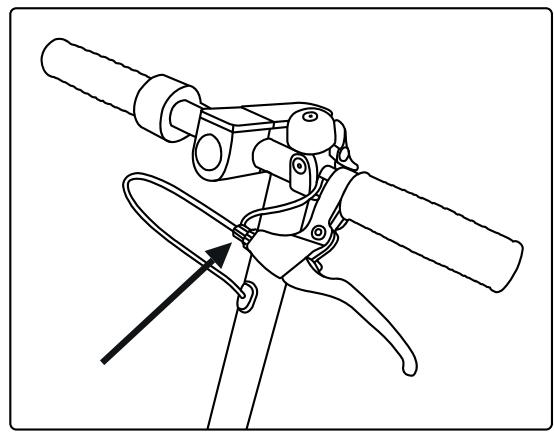

Si vous poignée de frein est trop molle ou trop dure ou que vous disque frotte sur une plaquette, utilisez les deux molettes de réglages de tension de cable situées au niveau de la poignée de frein et de l'étrier.

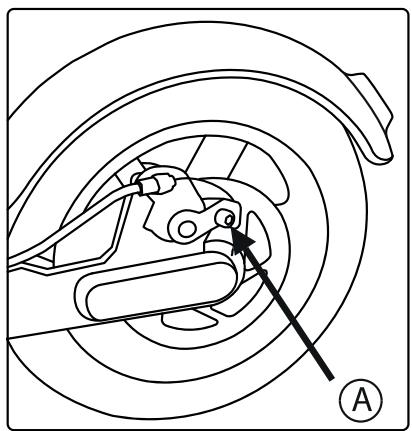

A) Si cela ne suffit pas, à l'aide d'une clé Allen M5, vous pouvez agir sur la tension du cable en desserrant sa vis de serrage. Ajustez la longueur de cable puis reisserrez.

En dernier lieu, vous pouvez également agir sur le réglage de la plaquette fixe accessible à travers la jante, et sur la position de l'étrier grâce à ses deux vis de fixation sur le châssis.

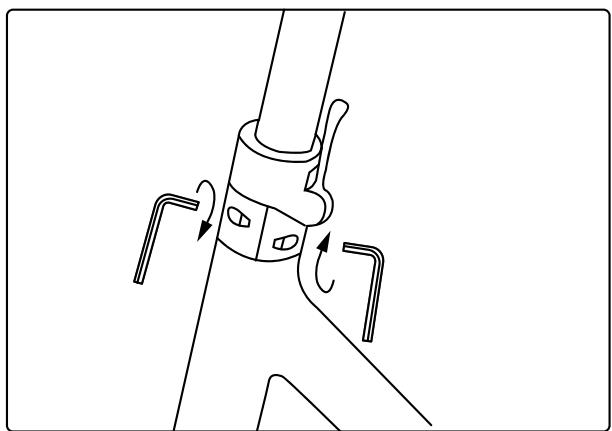

9.6 Réglage du verrou potentie

A) Si le verrouillage de la potentie est trop dur, ou au contraire trop mou et qu'un jeu est present, veuilles agir sur la vis de réglage puis bloquez avec le contre-écrou.
B) Contrôlez régulièrement que la piece verrou est correctement vissee :

Alignement du guidon :

Si vous guidon n'est pas parfaitement perpendicular à la roue / moteur, desserrez les deux vis de la potentie, bloquez la roue et alignez le guidon puis reisserrez :

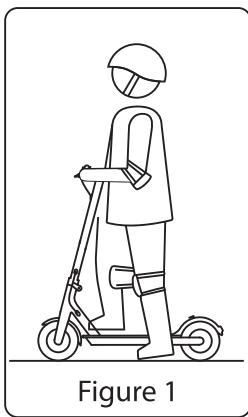

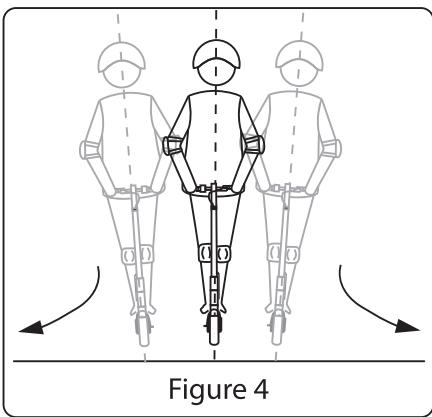

9.7 Apprendre à rouler

Veuillez porter tous les équipements de sécurité appropriés, y compris, mais sans s'y limiter : un casque, des genouillères, des coudieres et des protège-poignets. Veuillez systématiquement vérifier les voyants lumineux indiquant le niveau de batterie avant de démarrer. Il est recommendé de charger entièrement sa trottinette avant chaque utilisation.

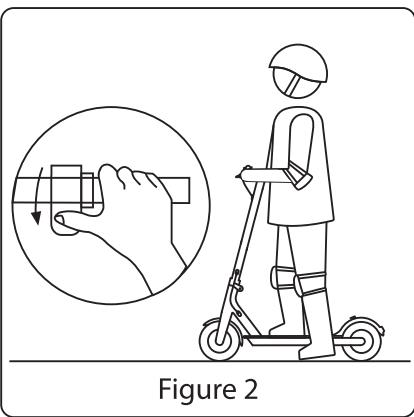

Pour commencer à rouler, mettez un pied sur la trottinette et l'autre au sol (Figure 1). Commence à pousser avec votre pied pour prendre suffisamment de vitesse (environ 5km / h ). Une fois cette vitesse atteinte, vous pouze appuyer sur le bouton d'accéléateur (Figure 2). Pour ralentir, il vous suffit de relâcher le bouton d'accéléation ou d'utiliser la poignée de frein à gauche en cas d'urgence (Figure 3). Pour vous diriger, inclinez légèrement libre corps du côté désiré et tournez le guidon délicatement (Figure 4). Vous pouvez changer la sélection de vitesse (6km/h;15km/h;25km/h) en appuyant 1 fois brièvement sur le sélecteur de vitesse du bouton « Marche/Arrêt » ou utiliser l'Application smartphone « Smart Life ».

La trottinette est munie de 3 vitesses autoprogrammées :

• ECO (Vitesse 1) : 6km/h max.
• DRIVE (Vitesse 2) : 15km/h max.
• SPORT (Vitesse 3) : 25km/h max.

10. Application Smartphone « SMART LIFE »

La trottinette peut fonctionner avec ou sans Application, mais l'Application vous permet plus facilement le réglage de certains paramètres, tel que la sélection de vitesse programmesse (ECO vitesse 1 = 6km / h max. ; DRIVE vitesse 2 = 15km / h max.; SPORT vitesse 3 = 25km / h max.), mais aussi d'afficher en directe la vitesse en KM/H ou MP/H, le kilométrage journalier (Trajet) ou total, le niveau de batterie, ou l'utilisation de la carte MAP de votre smartphone (4G requis).

Vous pouze tellecharger I'Application « Smart Life » pour smartphone ANDROID (6.0+) / iOS (11+), disponible gratuitement sur Google Play et Apple Store.

Activez simplement votre Bluetooth, puis démarrez l'Application afin d'ajouter la trottinette « TX-AS-03 » dans le menu de l'interface de l'Application.

Ensuite, vous pourrez acceder à toutes les fonctions de l'Application.

NOTE : La trottinette possède une fonction de verrouillage par le bouton « Marche / Arrêt » de l'Application. En cas de mouvement, une alarmé retentie, pour la déverrouiller, veuilles appuyer sur le bouton « Marche / Arrêt » dans l'Application.

11. Cadenas à clé

• Cadenas à clé pour trottinette : 1 mètre de cable en acier de gros calibre (4mm de diamètre) avec revêtement de protection anti-égratignure (10mm de diamètre) + 2 clés réversibles facies à utiliser.

1) - Déverrouillage du cadenas : veuilles relever le couvercle de protection de la serrure et insérez la clé, puis tournez la dans le sens des aiguilles d'une montre pour déverrouiller le cadenas en tirant sur la goupille située à l'extrémité du cable du cadenas.

2) Verrouillage du cadenas : veuillez insérer la goupille située à l'extrémité du cable du cadenas dans le trou et vérifier que le cadenas soit bien verrouillé.

3/4/5/6) Pour mistrux protégger vos trottinette, il est recommandé d'entourer le cable du cadenas autour de la trottinette (1 tour minimum) et à un élément fixe (ex. poteau, barrière ...).

Veuillez-vous reporter aux différents exemples de verrouillage de la trottinette dans les schémas ci-dessous.

Note : Pour éviter tout risque de chute, cadenassez votre produit à un élément fixe ou immobile.

12. Consignes de sécurité

1. Il vous est déconseilé de conduire en temps de pluie (Figure 1).
2. Si vous conduisiez sur un terrain accidenté, il est recommendé de plié légèrement vos genoux et de maintainir une vitesse lente ne dépassant pas les 10km/h (Figure 2).

Figure 1: Pluie

Figure 2:Terrain accidenté

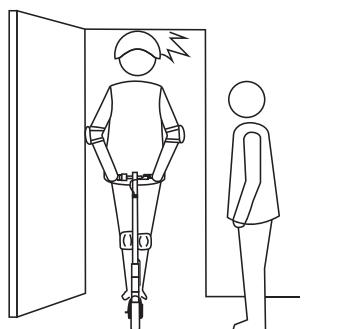

1. Veuillez faire attention à la hauteur des portes afin d'éviter tout risque d'accident (Figure 3).
2. Si vous étés dans une pente descendante, veuilles ne pas accélérer (Figure 4).

Figure 3: Porte

Figure 4 : Pente

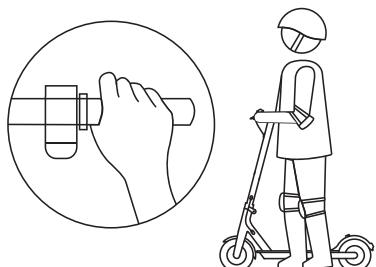

1. Lorsque vous marchez et poussez la trottinette à la main, gardez une distance de sécurité entre vos doigts et l'accéléateur (Figure 5).
2. Il est recommendé d'éviter tout obstacle qu'elle que soit sa taille (Figure 6).

Figure 5: Accelerateur

Figure 6:Obstacle

1. N'accrochezeldom ou sau guidon (Figure 7).

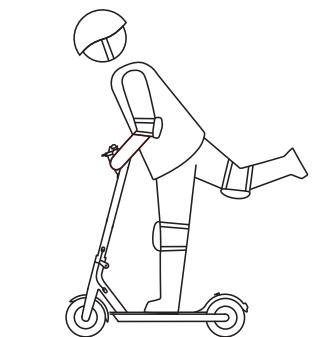

2. Ne posez pas un de vos pieds au sol lorsque vous roulez. Gardez toujours vos deux pieds sur la trottinette (Figure 8).

Figure 7:Transport

Figure 8: Equilibre

13. Interdictions

1. Ne roulez pas sur des routes à haute vitesse (Figure 1).

2. Evitez de tourner de manière trop brusque, en particulier dans les zones bondées (Figure 2).

3. Esquivez les flaques d'eau, de boue, etc... qui vous semble plus profonde que 2cm (Figure 3).

4. Cette trottinette est concise pour supporter uniquement un utilisateur. Ne prenez pas vos enfants ou autres passager avec vous, même si la masse totale ne dépasse pas la charge maximale supportée (Figure 4).

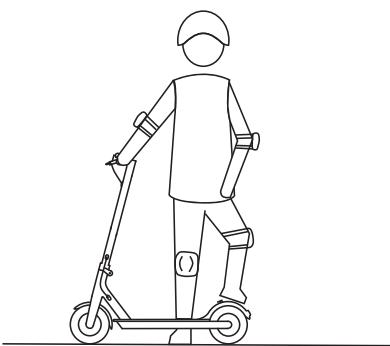

5. N'appuyez pas avec votre pied sur le garde-boue arrêté (Figure 5).

6. Ne touchez jamais au frein à disque arrêté, vous pouvez vous brûler gravement (Figure 6).

7. Ne lâchéz pas le guidon. Veuillez maintainir vos deux mains sur le guidon (Figure 7).

8. Ne pas grimper ni descendre les escaliers ou les obstacles avec votre trottinette (Figure 8).

Figure 1: Routes à haute vitesse

Figure 2: Mouvements brusques

Figure 3 : Flaques

Figure 4: Passagers

Figure 5: Garde-boue arrête

Trottinette	Référence	TX-AS-03
	Lot	2206AS03
	Poids net	11.6 kg
	Charge minimale	30 kg
	Charge maximale	120 kg
	Feux de position	LED Avant / Arrière
	Réflècteurs	Oui
	Indice de protection	IP54 (pluie, humidité, poussière)
	Ecran	LCD
	Structure	Pliable
	Hauteur guidon	Fixe
	Avertisseur sonore	Sonnette
	Bluetooth	4.0
	Plage de fréquences	2402-2480 MHz
	Puisance de sortie RF max.	10.5 dBm
Moteur	Puisance	350W (0.35Kw)
	Vitesse max.	Limité à 25km/h
	Autonomie	Jusqu'à 20km
Batterie	Référence	10S3P
	Modèle	18650
	Lot	2206TXAS03
	Type	Lithium-ion
	Tension nominale	36V
	Capacité	7500mAh
	Energie	270Wh
	Entrée	DC 42V 1.5A (max)
Chargeur	Référence	HLT-180-4201500
	Lot	2206TXAS03
	Entrée	AC 100~240V 50/60Hz
	Sortie	DC 42V 1500mA
	Indicateur	LED
	Durée de charge	3-4 heures
	Utilisation	Intérieur uniquement
Roue	Dimensions	8.5 pôues
	Type	Pneus avec,chambre à air
	Frein	A disque (arrière)
Applicationsmartphone	Application	SMART LIFE
	Interfaces	ANDROID - iOS
Accessoires	Vis (4x)	Type BTR
	Clé (1x)	Allen
	Cadenas (x1)	Cadenas à clé
Stockage	Température d'utilisation	0°C – 40°C
	Température de charge	10°C – 35°C
	Température de stockage	5°C – 40°C
	Fréquence de recharge	Tous les 3 mois max.

1. Tableau des codes erreurs

CODE ERREUR	DESCRIPTION	SOLUTION
E1	Défaut moteur	Erreur dans la rotation du moteur. Vérifier le fil du moteur Remplacer le moteur Remplacer le contrôleur
E2	Défaut accélérer	Vérifier si l'accélérer est bien positionné Remplacer l'accélérer Remplacer l'afficheur ou le contrôleur
E3	Défaut poignée de frein	Vérifier si la poignée de frein est en bonne état et bien positionnée Remplacer la poignée de frein Remplacer l'afficheur
E4	Défaut batterie	Charger la trottinette Changer la batterie
E5	Défaut surintensité	Redémarrer Remplacer le contrôleur
E6	Défaut contrôleur	Redémarrer la trottinette Remplacer le contrôleur
E8	Défaut communication	Redémarrer la trottinette. Si le problème est toujoursprésent : Débrancher et rebrancher l'afficheur (guidon). Remplacer l'afficheur ou le contrôleur
LC	Alarmé de verrouillage	Votrte trottinette a été verrouillée par l'Application, veuillez la déverrouiller uniquement par le bouton « Marche / Arrêt » de l'Application.

16. Recyclage et contacts

ELIMINATION DE LA TROTTINETTE

Ces symboles indiquent que ce produit ne doit pas etre elimine en fin de vie avec les autres déchets menagers. Collecte selective des déchets électriques et électroniques. Les produits électriques ne doivent pas etre mis au rebut avec les produits menagers. Selon la Direction Européenne 2002/96/CE des déchets d'équipements électriques et électroniques (DEEE) et son amendement 2012/19/CE pour le rebut des matériels électriques et électroniques et de son exécution dans le droit national, les produits électriques usages doivent etre collectés séparément et disposés dans des points de collectes prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Elle doit etre déposée dans un point de collecte pour le recyclage des appareils électriques et électroniques. La batterie pour cela doit etre retiree de la trottinette et éliminée séparation. Les matériaux sont recyclables selon leur étiquetage. Avec la réutilisation, le recyclage ou d'autres formes de recyclage d'équipements ancients, vous contribuez de manière importante à la protection de notre environnement. Renseignez-vous auprès de la municipality sur le centre d'élimination compétent.

MISE AU REBUT DE LA BATTERIE

Les batteries ne font pas partie des déchets menagers. En tant que consommateur, vous étés tenu légalement de restituer les piles et batteries usagées. Pour l'élimination, adressez-vous à notre service assistance. Li-Ion = batterie contenant du lithium-ion.

RECYCLAGE DES EMBALLAGES

Le matériel d'emballage est en partie recyclable. Eliminez les emballages correctement et transmettez-les à la collection des matières recyclables. Eliminez-les auprès d'un lieu de collecte public. Renseignez-vous auprès de la municipalité sur le centre d'élimination compétent.

17. Remerclement

Nous vous remercions de l'achat de votre nouvelle trottinette ainsi que d'avoir pris le temps de dire le manuel de l'utilisateur. Nous approuciions notre intérêt pour nos produits et nous espérons sincèrement que vous approuciérez et ne manquerez pas de partager libre experience avec la trottinette avec tous vos amis, membres de la famille et vos proches. PROFITEZ A FOND de libre trottinette!

18. Déclaration UE de conformité

Nous, société / Hereby, we :

TRAX DISTRIBUTION

18 Allée du Grand Totem, Batiment Cloudy City,

38070 Saint Quentin Fallavier - France

Déclarons que le(s) produit(s) suivant(s) / Declare that below product(s):

Produit / Product	Récédence modèle / Model number	Marque commercial / Commercial brand
TROTTINETTE ELECTRIQUE	TX-AS-03	TX

Satisfait (satisfont) aux dispositions de la (les) Directive(s) Communautaire(s) /

Exigences essentielles des normes européennes harmonisées suivantes / The essential provisions of the following harmonized European standards :

RED HEALTH: EN 62479:2010, EN 50663:2017.

La déclaration de conformité complète peut être consultée sur le site :

Produit importé par :

TRAX DISTRIBUTION

18 Allée du Grand Totem, Bâtiment Cloudy City

38070 Saint Quentin Fallavier, France

Marque:TX

Modèle : TX-AS-03

Lot:2206AS03

Plage de Numéro de Série : « 2206TXAS0300001 » à « 2206TXAS0310000 »

Description : Trottinette électrique

Produit fabriqué et pays d'origine : R.P.C.

A (at) Saint Quentin Fallavier, le (the) 13 Juin 2022

Christian POUTHIER

Chef de produit

TRAX DISTRIBUTION

18 Allée du Grand Totem – Bâtiment Cloudy City

38070 Saint Quentin Fallavier – France

SAS au capital de 7 200 000 € - RCS 404 841 264

TVA Intracommunautaire FR 80 404 841 264
