MODE D'EMPLOI 43UK6300PLB LG
- Lire le document Sécurité et référence.
- Reportez-vous à l'étiquette apposseé sur le téléviseur pour connaître l' alimentation et la consommation électrique.
Italiano
- Le télévisueur LED de LG combine un écran LCD et un rétroéclairage LED.
Veuillez lire attentivement ce manuel avant demettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.
Avertissement! Consignes de sécurité
AVERTISSEMENT
RISQUE D'ELELECTROCUTION. NE PAS OUVIR.
AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LE CAPOT (OU L'ARRÊRÉ). AUCUNE PIECE N'EST REPARABLE PAR L'UTILISATEUR LUI-MÉME. CONFIEZ L'ENTRETIEN DE CET APPAREIL À UN PERSONNEL QUALIFIÉ.
Ce symbole est destiné à prévenir l'utilisateur de la presence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution.
Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l'entretien (réparation) de l'appareil se trouvent dans la documentation.
AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS LE PRODUIT À LA PLUIE OU À L'HUMIDITE.
Le non-respect de cette consigne peut provoquer un incendie, un choc électriche, une combustion/explosion, un dysfonctionnement ou une déformation du produit.
- Ventilation
- Installez le télévisuer dans un endroit bien aéré. Évitez les espaces fermés, tels qu'un meuble de bibliothèque.
- N'installez pas le produit sur un tapis ou un coussin.
-
Évitez de bloquer ou de couvir le produit avec un tissu ou autre matériel lorsqu'el'unité est branchée.
-
Évitez de toucher les ouvertures de ventilation. Lors de l'utilisation prolongée du télévisuer, les ouvertures de ventilation peuvent surchauffer.
- Protégez le cable d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifie soignement les fiches, les prises murales et les points de sortie du cordon de l'appareil.
- Ne déplacez pas le téléviseur tant que le cordon d'alimentation est branché.
N'utilisiez pas de cordon d'alimentation endommagé ou déformé.
- Veillez à tener le cordon d'alimentation par la fiche pour le débrancher. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
- Ne branchez pas trop d'appareils à la même prise secteur pour éviter les risques d'incendie ou de choc électrique.
-
Déconnexion de l'appareil de l'alimentation principale
-
La fiche d'alimentation est l'élément de déconnexion. En cas d'urgence, la fiche d'alimentation doit rester facilement accessible.
-
Ne laïsez pas les enfants grimper sur la TV ou s'agripper dessus. Dans le cas contraire, la TV risque de tomber ce qui peut entrainer des blessures graves.
-
Mise à la terre de l'antenne extérieure (peut varier selon le pays):
-
Si une antenné extérieur est installée, respectez les précautions suivantes.
Un système d'antenna extérieure ne doit pas etre instalé a proximite de lignes électriques aériennes ou autres lumieres ou circuits électriques. Il ne doit pas entraer en contact avec des lignes ou circuits électriques au risque d'entraîner un décès ou des blessures graves.
Assurez-vous que le système d'antenne est mis à la terre pour assurer une certaine protection contre les surtensions et l'accumulation des charges statiques.
La section 810 du National Electrical Code (NEC) aux États-Unis fournit des informations concernant la mise à la terre correcte de l'antenne et de la structure portuse, la mise à la terre du cable d'entrée à une unité de décharge d'antenne, la taille des conducteurs de terre, l'emplacement de l'unité de décharge d'antenne, la connexion et les préreaquis des electrodes de terre. Mise à la terre d'une antenne selon le National Electrical Code, ANSI/NFPA 70
- Mise à la terre (ne s'applique pas aux apparèils ne nécessitant pas de mise à la terre)
- Un téléviseur muni d'une fiche électrique secteur mise à la terre avec trois broches doit être branché sur une prise secteur mise à la terre avec trois broches. Veiliez à brancher le cable de mise à la terre pour éviter les chocs ELECTriques.
- Ne touchez jamais cét appareil ou cette antenné pendant un orage.
Vous pourriez vous électrocuter.
Assurez-vous que le cordon d'alimentation est bien branché au téléviseur et à la prise murale. Si ce n'est pas le cas, la fiche d'alimentation et la prise risquent d'être endommagées. Dans des situations extrêmes, un incendie peut se déclarer.
- N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans le produit, débranchez le cordon d'alimentation et contactez le service client.
- Ne touche pas le bout du cordon d'alimentation lorsqu'il est branché. Vous risqueriez de subir un choc électricque.
-
Si vous étés confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre service client local.
-
Le produit a été endommagé.
- Si de l'eau ou une autre substance pénétre dans le produit (adaptateur secteur, cordon d'alimentation ou télévisueur).
- Si vous sentez de la fumée ou toute autre odeur émanant du téléviseur
- Pendant les orages ou lorsque l'appareil n'est pas utilisé pendant un long moment.
Meme si le téléviseur est eteint via la telecommande ou un bouton, l'alimentation secteur est connectee a I'unité si elle n'est pas débranchée.
- N'utilise pas d'appareil électrique à haute tension à proximité du téléviseur (par exemple, un tue-mouches électrique). Cela pourrait endommager le produit.
- N'essayez pas de modifier ce produit sans une autorisation écrite de LG Electronics. Un incendie accidentel ou un choc électricque peuvent se produit. Contactez votre service client local pour tout service ou réparation. Des modifications non autorisées peuvent annuler le droit de l'utilisateur à utiliser ce produit.
Utilisez uniquement des pieces/accessoires approuvés par LG Electronics. Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, un dysfonctionnement ou des dommages au produit.
- Ne démonze pas l'adaptateur secteur ou le cable d'alimentation.
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
- Manipuez l'adaptateur avec précaution pour éviter de le faire tomber ou de l'abîmer. Un impact pourrait endommager l'adaptateur.
-
Pour réduire les risques d'incendie ou de chic électricque, net touche pas le téléviseur avec les mains mouillées. Si le cordon d'alimentation est mouillé ou couvert de poussière, séchez intégralement la prise d'alimentation ou essuyez la poussière.
-
Batteries
-
Rangez les accessoires (battery, etc.) dans un endroit sur hors de la portée des enfants.
-
Ne court-circuitez pas les batteries, ne les démonze pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N'exposez pas les piles à une température excessive.
-
Déplacement
-
Lorsque vous déplacez le produit, assurez-vous qu'il est étant, débranché et que tous les cables ont été retirés. Il faut deux (2) personnes ou plus pour porter un téléviseur de grande taille. Ne vous appuyez pas sur le panneau avant du téléviseur et n'appliquez aucune pression dessus. Vous risquerie d'endommager le produit ou de vous exposer à un risque d'incendie ou de blessure.
- Ne laïsez pas le matériel d'emballage anti-humidité ou l'emballage en vinyle à la portée des enfants.
- Évitez tout impact ou chute d'objets sur l'appareil, et ne laissez rien tomber sur l'écran.
- N'appuyez pas fortement sur le panneau avec la main ou un objet pointu tel qu'un clou, un crayon ou un stylo. Ne rayez pas le panneau. Cela risquerait d'endommager l'écran.
Nettoyage
- Lorsque vous nettoyez le produit, débranchez le cordon d'alimentation et essuyezdélicatement la surface avec un chiffon doux et sec. Ne pulverisé pas d'eau ou autre liquide directement sur le téléviseur. N'utilisez jamais de produit pour vitre, de désodorisant, d'insecticide, de lubrifiant, de cire pour voiture ou industrielle, d'abrasif, de diluant, de benzène, d'alcool, etc., car ces produits risqueraient d'endommager le produit et / ou son écran. Le non-respect de cette consigne peut provoquer un choc électriche ou endommager le produit.
Preparation
- Si le téléviseur est mis sous tension pour la première fois depuis son expulsion depuis l'usine, l'initialisation peut prendre quelques minutes.
- L'image représentée peut être différente de votre téléviseur.
- L'affchage à l'écran de votre TV peut différer légarement de celui qui estprésenté dans ce manuel.
- Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modele de produit utilisé.
- De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur.
- Le téléviseur doit être raccordé à une prise électrique facile d'accès située à proximité. Le bouton marche/arrêt n'est pas lié隣 sur tous les modèles de produit. Pour éteindre ces apparèils, il est nécessaire de débrancher le cordon d'alimentation.
- Les éléments fournis avec votre produit différé en fonction du réseau de commande ainsi.
- Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.
- Pour une connexion optimale, les cables HDMI et les péripériques USB doivent compter des connecteurs d'une épaissure inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prénant en charge USB 2.0 si le cable USB ou la clé USB ne s'adapte pas au port USB de la TV.
$$
^ {*} A \leq 1 0 \mathrm {m m}
$$
$$
^ {*} \mathrm {B} \leq 1 8 \mathrm {m m}
$$
Utilisez un cable certificé sur lequel est apposé le logo HDMI.
- Si vous utilisez un cable non certificé HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. (Types de cables HDMI recommendés)
- Câble HDMI/™ haute vitesse (max. 3 m)
- Câble HDMI®/TM haute vitesse avec Ethernet (max. 3 m)
- Utilisation de la ferrite (Selon le modele)
- La ferrite peut être utilisé pour réduire les ondes electromagnétiques dans le cordon d'alimentation. Enroulez une seule fois le cordon d'alimentation autour de la ferrite.
[Côté du mur]
[Côte du télévisseur]
10 cm (+/ -2 cm)
Achat séparé
Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications sans prévis dans le but d'améliorer la qualité du produit. Contactez vous revendeur pour vous procurer ces articles. Ces périphériques fonctionnent uniquement avec certains modélés.
Le nom ou le design du modele peut changer en cas de mise a niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialite du fabricant.

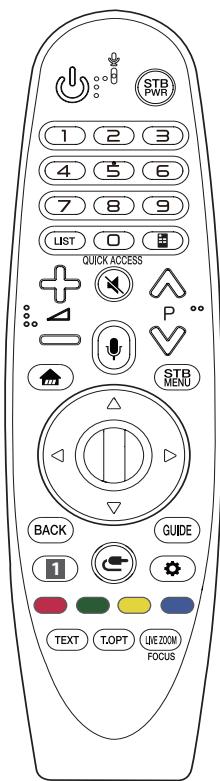

Telecommande Magic
(Selon le modele)
AN-MR18BA
Vérifiez si votre modèle de téléviseur prend en charge la fonction Bluetooth dans les specifications du module sans fil afin de vous assurer qu'il est compatible avec la télécommande Magic.
Support de fixation murale
(Selon le modele)
Veiliez à utiliser des vis et un support mural conformés aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.
| Modèle | 495K85* | |
| 495K81* | 55SK81* |
| 49SK80* | 55SK80* |
| 49UK75* | 55UK75* |
| 43/50UK65* | 55UK65* |
| 43/50UK69* | 55UK69* |
| 43/50UK67* | 55UK67* |
| 43/50UK64* | 49/55UK64* |
| 43/50UK63* | 49/55UK63* |
| 32/43/49LK61* | 49LK59* |
| 32/43/49LK62* | 49LK60* |
| 43LK59* | 49/55UK62* |
| 43LK60* | |
| 43UK62* | |
| VESA (A x B) (mm) | 200 x 200 | 300 x 300 |
| Vis standard | M6 | M6 |
| Nombre de vis | 4 | 4 |
| Support mural | LSW240B | OLW480B |
| MSW240 | MSW240 |
| Modèle | 55/65SK95* | |
| 55/65SK85* | |
| 65SK81* | |
| 65SK80* | 75SK81* |
| 65UK75* | 70/75/86UK65* |
| 65UK65* | 70/75/86UK67* |
| 65UK69* | 75UK62* |
| 65UK67* | 70UK69* |
| 65UK64* | |
| 65UK63* | |
| 60UK62* | |
| VESA (A x B) (mm) | 300 x 300 | 600 x 400 |
| Vis standard | M6 | M8 |
| Nombre de vis | 4 | 4 |
| Support mural | OLW480B | LSW640B |
Soulever et déplacer la TV
Lisez les consignes suivantes afin d'éviter de rayer ou d'endommager la TV en la déplaçant, en la boulevant ou en la transporte, quels que soient le type et les dimensions de l'appareil.
- Nous vous recommendons de déplacer la TV dans sa boite ou son emballage d'origine.
- Avant de déplacer ou deSoulever la TV, déconnectez le cable d'alimentation et tous les cables.
Lorsque you soulevez la TV, orientez l'écran à l'opposé de vous pour éviter de l'endommager.
- Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tener par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.
- Si vous telésviseur est volumineux, faites-vous aider par une autre personne.
- Lorsque vous transporte la TV, tenez-la comme indiqué sur l'illustration suivante.
- Lorsque vous transportez la TV, ne l'exposez pas à des secousses ou à des vibrations excessives.
- Lorsque vous transportez la TV, maintenance-la à la verticale, sans la coucher sur le côte ni l'incliner vers la gauche ou la droite.
- N'exerce pas une pression excessive qui pourrait plier le chassis car cela pourrait endommager l'écran.
- Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager les boutons.
- Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
- Ne déplacez pas le téléviseur en le tenant par le clip de gestion des cables car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur.
- Pour fixer le support au télévisuer, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de le rayer.

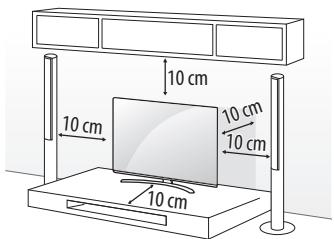

Installation sur une table
1 Soulevez et positionné la TV à la verticale sur une table.

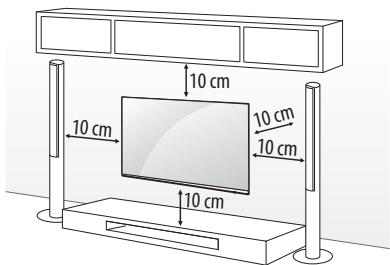

- Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.
(Selon le modele)
2 Branchez le cordon d'alimentation sur une prise murale.
Veillez à ne pas appliquer de substances étrangères (huiles, lubrifants, etc.) sur les vis lors de l'assemblage du produit. (Vous pourriez endommager le produit.)
- Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entrainer des blessures.
- Afin d'optimiser la sécurité et la durée de vie du produit, n'utilise pas d'éléments non agreés.
- La garantie ne couvRE pas les dommages ou les blessures dus à l'utilisation d'éléments non agrés.
Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s'incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abimer et de finir par les desserrer.
Fixation du téléviseur au mur
(Selon le modele)
1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l'arrête de la TV.
- Si des boulons sont insérés dans les trouss des boulons à œil, dévissez d'abord ces boulons.
2 Fixez les supports muraux avec les boulons sur le mur. Ajustez le support mural et les boulons à ceil à l'arrête de la TV.
3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontally par rapport à la surface plane.
Utilisez un support ou un meuble d'une largeur et d'une résistance suffisante pour soutenir en toute sécurité la TV.
- Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

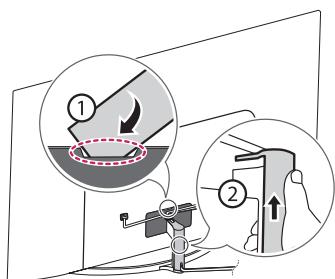

Montage mural
Prenez les précautions nécessaires pour fixer le support mural (en option) à l'arrière de la TV et installez-le sur un mur solide perpendicular au sol. Contactez un personnel qualifié pour fixer la TV sur d'autres matérielles de construction. Pour l'installation murale, LG recommendé l'intervention de professionnelles qualifiés. Nous vous recommendons d'utiliser le support mural LG. Le support de montage mural LG est facile à déplacer même lorsque les cables sont branchés. Si vous n'utilise pas le support mural LG, veuillez utiliser un support mural permettant une fixation solide de l'appareil au mur et offrant suffisamment d'espace pour permettre la connexion de péripériques externes. Il est conseilé de brancher tous les cables avant d'installer les supports muraux fixes.
(Selon le modele)

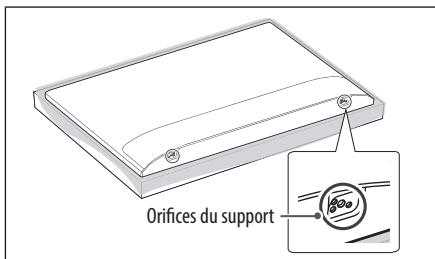

- Procedez à l'inverse du processus de fixation pour-retirer le support avant d'installer la TV sur un support mural.
- Pour plus d'informations sur les vis et les supports de montage mural, referez-vous à la section sur les achats séparés.
- Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrête du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviter qu'il ne tombe.
Lorsque you fixez un téléviseur au mur, veillez à ne pas utiliser les cables d'alimentation ou de signal qui pendent à l'arrête pour l'accrocher.
N'installez pas le produit sur un mur où il est susceptible d'être exposé à de l'huile ou à de la vapeur d'huile. Cela pourrait endommager le produit et provoquer sa chute.
-

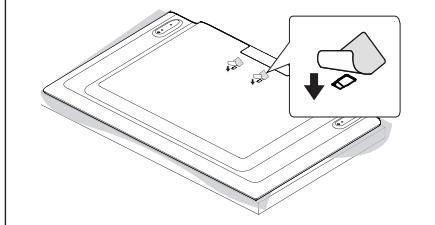

N'utilisez aucun object pointu lorsque vous détachez le cache-cable. Cela risquerait d'endommager le cable ou le boitantier. Cela pourrait également entrainer des blessures. (Selon le modele)
-
Si you installez le télévisuer à l'aide du support de fixation murale, couvrez les orifices du support avec du papier adhésif accord évitier que de la poussière ou des insectes y pénétrent. (Selon le modele)
Raccordements
Connectez plusieurs péripériques externes à la TV et changez de source d'entrée pour sélectionner un péripérique externe. Pour en savoir plus sur le raccordement d'un péripérique externe, reportez-vous au manuel fourni avec ce dernier.
Antenne/Cable
Connectez la TV à une prise d'antenne murale avec un cable RF (75 Ω).
- Utilisé un séparateur de signaux pour utiliser plus de deux téléviseurs.
- Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
- Si vous utilisez une antenne et que la qualité d'image est mauvaise, essayez de réaligner l'antenna dans la bonne direction.
- Le cable et le convertisseur d'antenne ne sont pas fournis.
- Si l'emplacement ne prend pas en charge la diffusion ULTRA HD, ce téléviseur ne peut pas receivevoir de diffusion ULTRA HD directement. (Selon le modele)
Antenne satellite
Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un cable satellite RF (75 Ω). (Selon le modele)
Module CI
Affichez les services cryptés (payants) en mode TV numérique. (Selon le modele)
- Verifiez que le module CI soit inséré dans le bon sens dans la fente de la carte PCMCIA. Si le module est mal inséré, la TV pourrait subir des dommages ainsi que la fente de la carte PCMCIA.
- Si le télévisuer n'affiche aucune video et n'emet aucun son lorsqu l'entrée CI+ CAM est connectee,contactez Your operateur de service terrestre/satellite/cable.
Autres connexions
Connectez-vous télévisuer à des péripériques externes. Pour une qualité d'image et de son optimale, connectez le péripérisque externe et le télévisuer à l'aide du cable HDMI. Certains cables ne sont pas fournis.
HDMI
- Formats audio HDMI pris en charge :
(Selon le modele)
DTS (44,1kHz / 48kHz / 88,2kHz / 96kHz)
DTS HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz),
True HD (48 kHz),
Dolby Digital/Dolby Digital Plus (32kHz / 44,1kHz / 48kHz)
PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)
(Seulement les modèle UHD)
() Image Paramètres supplémentaires HDMI ULTRA HD Deep Colour
- Marche: Prend en charge la 4K à 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
- Arret: Prend en charge la 4K à 50/60 Hz 8 bits (4:2:0)
Si le périhérique connecté au port Entrée prend également en charge ULTRA HD Deep Colour, votre image pourrait être plus précise. Toutefois, si le périhérique ne prend pas en charge ce paramètre, il se peut qu'il ne fonctionne pas correctement. Dans ce cas, désactivelez paramètre HDMI ULTRA HD Deep Colour du téléviseur.
USB
Certsains ports USB peuvent ne pas fonctionner. Si un apparueil USB branché sur un port USB n'est pas détecté alors connectez-le directement au téléviseur.
Periphériques externes
Les périhériques externes disponibles sont les suivants : Lecteur Blu- ray, récepteurs HD, lecteurs DVD, VCR, systèmes audio, périhériques de stockage USB, PC, consoles de jeu et autres périhériques externes.
- Le raccordement du périhérique externe peut différer selon le modele.
- Connectez des péripériques externes à la TV sans tener compte de l'ordre des ports du TV.
- Si vous enregistrez un programme TV sur un enregistrateur de Bluray/DVD ou un magnétoscope, veillez à raccorder le cable de source d'entrée du signal du téléviseur au téléviseur via un enregistrateur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
-
Veuillez consultier le manuel d'équipement externe contenant les instructions d'utilisation.
-
Si vous connectez une console de jeu à la TV, utilisez le cable fourni avec la console de jeu.
- En mode PC, un bruit peut être associé à la résolution, au modele vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraichissement ou reglez la luminosité et le contraste dans le menu Image jusqu'à ce que l'image soit nette.
- En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisé.
- Lors de la lecture de contenu ULTRA HD sur votre PC, il se peut, selon les performances de votre PC, que la lecture de contenus video ou audio soit alterée. (Selon le modele)
- Si vous vous connectez via un réseau LAN cable, il est recommendé d'utiliser un cable CAT 7. (Uniquement lorsque le port LAN est fourni.)
- Pour la série LK, les images HDR (imagerie à grande gamme dynamique) peuvent être affichées sur Internet ou via des périhériques USB et HDMI 1.4 compatibles.

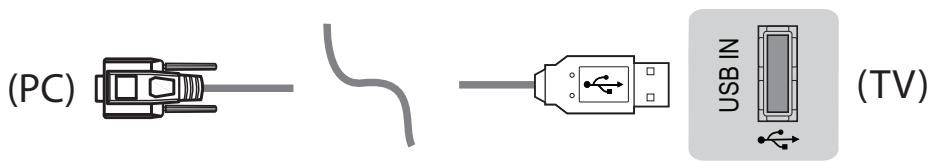

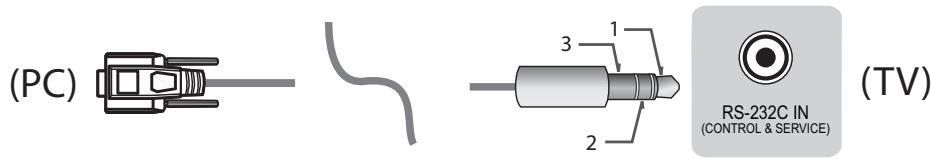

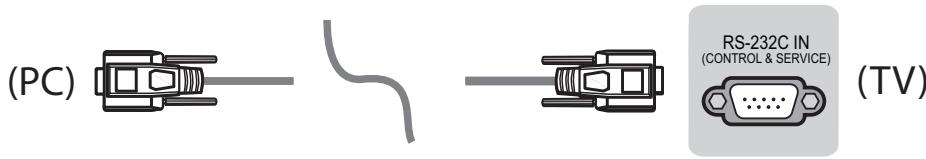

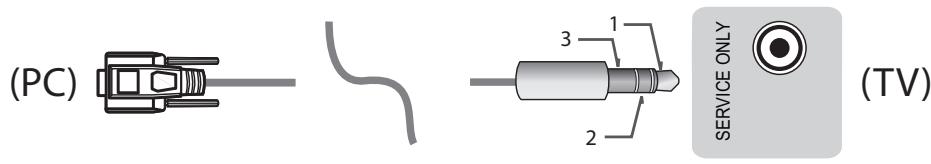

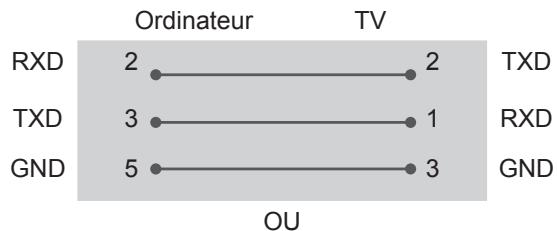

Configuration à distance RS-232C
Pour obtenir plus d'informations sur la configuration du contrôle externe RS-232C, rendez-vous sur www.lg.com. Téchécharge et lisze le manuel. (Selon le modele)
- Ne faites pas tomber le produit ou ne le laïssez pas tomber lors du branchement de périhériques externes. Le non-respect de cette consigne peut entrainer des blessures ou endommager le produit.
- Lorsque vous branchez des péripériques externes comme des consoles de jeu video, veillez à ce que les câbles de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.
Utilisation du bouton POWER
Vos peuvent utiliser facilement les fonctions de la TV à l'aide du bouton POWER.
Fonctions de base
Bouton marche (Appuyer)
Bouton arrêt1 (Maintenir enfoncé)
Contrôle du menu (Appuyer2)
Selection du menu (Maintenir enforcé 3)
1 Toutes les applications en cours d'exécution fermeront, et tout enregistrement en cours s'arrête. (Selon le pays)
2 Appuyez brievement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu.
3 You pouvez utiliser la fonction lorsque vous accedez au contrôle du menu.
Lorsque le télévisueur est allumé, appuyez une fois sur le bouton Ⓒ. Utilisez le bouton pour régler les options du menu.
| ○ | Permet d'éteindre le téléviseur. |
| ← | Permet de changer la source d'entrée. |
| × | Permet de faire défiler les chaînes méorisées. |
| + | Permet de régler le niveau du volume. |

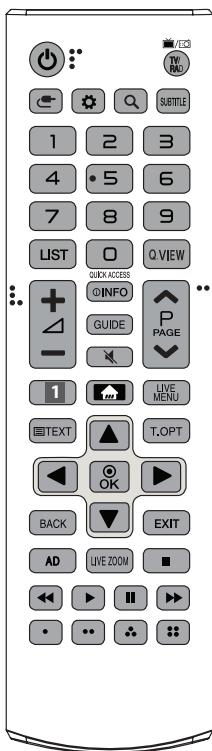

Utilisation de la télécommande
(Selon le modele)
Les descriptions contenues dans ce manuel font reference aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV.
Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles et avec les signes sur l'étiquette placée à l'intérieur de la télécommande, puis reférer que le couvercle. Pour retirer les piles, faites l'inverse de la procédure d'installation.
Veiliz à orienter la télécommande vers le capteur situé sur la TV.
(Certains boutons et services peuvent ne pas être disponibles, selon les modèles ou régions.)
- Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.
(BOUTON MARCHE/ARRÉT) Permet d'éteindre ou d'allumer la
VRAD /Selectionne le programme Radio, TV et TNT.
(SOURCE) Permet de changer la source d'entrée.
C (Paramètres rapides) Permet d'accéder aux Paramètres rapides.
LIVE ZOOM En faisant un zoom avant sur la zone sélectionnee, vous pouvez l'afficher en plein écran.
SUBTITLE Rappelle le sous-titrage de votrechioin mode numérique.
Touches numerotées Permettent de saisir des chiffres.
LIST Permit d'acceder à la liste des programmes enregistrés.
GUIDE Présente le guide des programmes.
Q.VIEW Revient au programme precedemment visionne.
QUICK ACCESS* Vous pouvez acceder aux applications ou à la Live TV à l'aide des Touches numerotées correspondant à ces fonctions.
+Permet de regler le niveau du volume.
INFO Affiche les informations liées au programme actuel et à l'écran.
Q (RECHERCHE) Recherche un contenu tel que des émissions TV, des films et autres vidés ou effectuez une recherche Web en saississant les termes de la recherche dans le champ de recherche.
(SOURDINE) Permet de couper tous lessons.
* (SOURDINE) Permit d'acceder au menu Accessibilité.
P Permet de faire defiler les chaines mémorises.
PAGE Passe à l'écran précédent ou suivant.
1.2 Touches des services de streaming Permet de se connecter au service de streaming video.
ACCUEIL Permet d'acceder au menu Accueil.
^* (ACCUEIL) Affiche I'historique precedent.
LIVE MENU Affiche une liste des Chaines et des Recommendés.
BACK Permet de revenir au niveau précédent.
EXIT Efface les informations affichées à l'écran et revient à l'affchage TV.
Touches de navigation (haut/bas/gauche/droite) Permettent de parcourir les menus ou options.
OK Permet de selectionner les menus ou options et de confirmer.
votre entree.
Touches telétexte (TEXT, T.OPT) Ces touches sont utilisées pour le telétexte.
AD, AD/* Permet d'activer la fonction audiodecription. (Selon le module)
REC/* Permit de commencer I'enregistrement et d'afficher le menu d'enregistrement. (Uniquement sur les modeles compatibles Time Machine ^Ready ) (Selon le modele)
Touches de commande (■, ▷, ■, ⊥, ⊿) Permettent de contrôler les contenus multiméias.
- -, - +, - -, - - Ces touches permettent d'acceder à des fonctions spéciales dans certains menus.
Utilisation de la télécommande Magic
(Selon le modele)
Les descriptions contenues dans ce manuel font reférence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV.
Lorsque le message « La batterie de la télécommande Magic est faible. Remplacez les piles. » s'affiche, remplacez-les.
Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AA). Faites correspondre les pôles ⊕ et ⊙ avec les signes sur l'étiquette placée à l'intérieur de la télécommande, puis reférer le couvercle. Veillez à orienter la télécommande vers le capteur situé sur la TV. Pour-retirer les piles, faites l'inverse de la procédure d'installation.
(Certains boutons et services peuvent ne pas être disponibles, selon les modèles ou régions.)
- Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.
(BOUTON MARCHE/ARRÉT) Permet d'éteindre ou d'allumer la TV.
STB PWR Vous pouvezmettrevoireset-up-box hors ou sous tension enajoutant let set-up-boxa la telecommande universelle de votre téléviseur.
Touches numerotées Permettent de saïrir des chiffres.
LIST Permit d'acceder à la liste des programmes enregistrés.
(TELecommande d'ecran) Affiche la telecommande d'ecran.
- Permet d'acceder au menu de la Telecommande universelle.
AD^* Permet d'activer la fonction audiodescription.
QUICK ACCESS* Vous pouvez acceder aux applications ou à la Live TV à l'aide des Touches numéroétées correspondant à ces fonctions.
- Permet de regler le niveau du volume.
(SOURDINE) Permet de couper tous lessons.
* (SOURDINE) Permet d'acceder au menu Accessibilité.
Permet de faire défilier les chaînes méorisées.
La fonction Reconnaissance vocale nécessite une connexion réseau.
Une fois la barde d'affichage vocal activée sur l'écran du télévisueur, maintenez la touche enforcée et enoncez votre commande à haute voix.
ACCUEIL) Permet d'acceder au menu Accueil.
* (ACCUEIL) Affiche I'historique precedent.
STB MENU Affiche le menu d'accueil de la set-top box.
- Lorsque vous ne regardez pas la télévision avec un set-top box: l'écran du set-top box s'affiche.
Molette (OK) Appuyez au centre de la Molette pour sélectionner un menu. Changez d'émission en utilisant la molette.
△ (haut/bas/gauche/droite) Appuyez sur les boutons haut, bas, gauche ou droite pour parcouir le menu. Si vous appuyez sur les touches < > lorsque le pointeur est actif, celui-ci disparait de l'ecran et la télécommande Magic Remote fonctionne comme une télécommande classique. Pour faire reapparaitre le pointeur à l'ecran, agitez la télécommande Magic Remote de gauche à droite.
BACK Permet de revenir au niveau précédent.
BACK* Permit d'effacer les informations affichées à l'écran et de revenir à la première source.
GUIDE Présente le guide des programmes.
1.2 Touches des services de streaming Permet de se connecter au service de streaming video.
(SOURCE) Permet de changer la source d'entrée.
* (SOURCE) Permet d'afficher l'ensemble des listedes de sources d'entree externes.
(Paramètres rapides) Permet d'acceder aux Paramètres rapides.
* (Paramétres rapides) Permet d'afficher le menu Tous les paramétres.
, , , , Ces touches permettent d'acceder à des fonctions spéciales dans certains menus.
^ 念 (Touche rouge) Permet de lancer I'enregistrement.
Touches telétexte (TEXT, T.OPT) Ces touches sont utilisées pour le telétexte.
LIVE ZOOM En faisant un zoom avant sur la zone selectionnée, vous pouvez l'afficher en plein écran.
FOCUS* Vous pouce effectuer un zoom avant sur la zone où la télécommande est pointée.
Enregistrement de la télécommande Magic
Procedure d'enregistrement de la télécommande Magic
Pour utiliser la télécommande Magic Remote, jumelez-la au téléviseur.
1 Insérez des piles dans la télécommande Magic Remote et allumez le téléviseur.
2 Dirigez la télécommande Magic Remote vers le téléviseur et appuyez sur la touche ① Molette (OK) de la telecommande.
* Si le téléviseur ne parvient pas à enregistrer la télécommande Magic Remote, essayez à nouveau après avoir étéint puis rallume le téléviseur.
Procedure d'annulation de l'enregistrement de la télécommande Magic
Appuyez sur les touches BACK et ACCUEIL) simultanement pendant cinq secondes pour découvert la télécommande Magic Remote de votre téléviseur.
- Maintenez enforcée la touche GUIDE pour désappairer et appairer de nouveau en un geste la télécommande Magic Remote.
- N'utilisez pas simultanément de nouvelles piles et des piles usages. Ceci pourrait provoquer la surchauffe des piles et uneuite de liquide.
- Si les polarités des piles ne sont pas respectées, cela peut provoquer une fuite ou un éclatement qui pourrait à son tour causer un incendie, des blessures ou une pollution de l'atmosphère.
- Cet apparéil utilise des piles. Selon les règlementations locales, vous devrez peut-être éliminer ces piles correctement pour respecter des considérations environnementales. Veuillez contacter les autorités locales pour obtenir des informations concernant l'élimination ou le recyclage des déchets.
- Les piles à l'intérieur ou à l'extérieur du produit ne doivent pas être exposées à une chaleur excessive comme celle du soleil ou d'un feu, entre autres.
Dépannage
Impossible de controler la TV avec la télécommande.
- Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.
- Vérifiez qu'il n'y ait aucun obstacle entre la TV et la télécommande.
- Vérifiez si les piles fonctionnement et si elles sont correctement installées ( sur , sur ).
Aucune image n'est affichee et aucun son n'est emis.
- Vérifiez si l'appareil est allumé.
- Vérifiez si le cordon d'alimentation est raccordé à la prise murale.
- Verifiez la prise en branchant d'autres appareils.
La TV s'esteint de maniere soudaine.
- Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.
- Vérifiez si la fonction d'arrêt automatique est activée dans les paramètres de temps concernés.
- Si aucun signal n'est émis quand la TV est allumée, la TV s'est automatiquement après 15 minutes d'inactivité.
Lorsque you you connectez au PC (HDMI), aucun signal n'est détecté.
- Allumez/éteignez le télévisuer à l'aide de la télécommande.
- Reconnectez le cable HDMI.
Redemarrez le PC une fois le télévisuer allumé.
Affichage anomal
- Si le produit est froid au toucher, il pourrait se produit un petit « scintillagement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause.
- Cét écran est un produit techniquement avancé qui contient plusieurs millions de pixels. Il est possible que de minuscules points noirs et/ou des points lumineux (rouge, bleu ou vert) de la taille d'un ppm s'affiche à l'écran. Cela n'indique pas un dysfonctionnement et n'afecte pas les performances et la fiabilité du produit.
Ce phénomène survient également sur les produits tiers; notamment échéance ou remboursement n'est possible.
- Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier.
Ce phénomène résultat des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement.
- L'affichage d'une image fixe pendant une période prolongée peut provoquer une rémanence de l'image. Évitez d'afficher une image fixe à l'écran pendant une période prolongée.
Sons généres
- Bruit de croquement : Un bruit de croquement, lorsque vous regardez ou éteignez la TV, est génére par une contraction thermique plastique liée à la température et à l'humidité. Ce bruit est usual sur les produits nécessitant une déformation thermique.
- Bourdonnement du circuit électrique/de l'écran: Bruit fais le fonctionnement du produit en fournissant la majeure partie de l'alimentation. Varie en fonction du produit.
Ce son géné r n'affecte ni les performances ni la fiabilité du produit.
- Lorsque vous nettoyez le produit, veillez à ce que le liquide utilisé ou que des corps étrangers ne pénétret pas dans l'espace vide entre la partie supérieure, gauche ou droite de l'écran et le cadre. (Selon le modele)
- Essorez le chiffon pour en-retirer tout excess d'eau ou de nettoyant.
- Ne pulverisé pas d'eau ou de nettoyant directement sur l'écran du téléviseur.
- Pulverisez une faible quantité d'eau ou de nettoyant sur un chiffon sec pour essuyer l'écran.
Specifications
(Selon le pays)
| Spécifications de diffusion |
| Télévision numérique | TV analogue |
| Système TV | DVB-S/S21DVB-CDVB-TDVB-T21 | PAL/SECAM B/G, D/K, I SECAM L |
| Couverture des canaux(Bande) | DVB-S/S2 | DVB-C | DVB-T/T2 | 46 ~ 862 MHz |
| 950 ~ 2 150 MHz | 46 ~ 890 MHz | VHF III: 174 ~ 230 MHzUHF IV: 470 ~ 606 MHzUHF V: 606 ~ 862 MHzS bande II: 230 ~ 300 MHzS bande III: 300 ~ 470 MHz |
| Nombre maximal dechaines pouvant êtremémorisées | 6 000 | 3 000 |
| Impédance d'antenna externe | 75 Ω |
| Taille du module CI (Lx H x P) | 100,0 mm x 55,0 mm x 5,0 mm |
1 Selon le pays
(UniquemefLK59*,LK60*,LK61*A,32LK615*)
| Spécifications du Module sans fil(LGSWFAC71) |
| Sans fil LAN (IEEE 802.11a/b/g/n/ac) |
| Plage de fréquence | Puisance en sortie (max.) |
| 2 400 à 2 483,5 MHz | 13 dBm |
| 5 150 à 5 725 MHz | 16,5 dBm |
| 5 725 à 5 850 MHz (Hors Europe) | 10 dBm |
| Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.La norme "IEEE 802.11ac" n'est pas disponible dans tous les pays. |
(Sauf LK59, LK60, LK61A, 32LK615)
| Spécifications du Module sans fil (LGSBWAC72) |
| Sans fil LAN (IEEE 802.11a/b/g/n/ac) |
| Plage de fréquence | Puisance en sortie (max.) |
| 2 400 à 2 483,5 MHz | 14 dBm |
| 5 150 à 5 725 MHz | 16,5 dBm |
| 5 725 à 5 850 MHz (Hors Europe) | 11,5 dBm |
| Bluetooth |
| Plage de fréquence | Puisance en sortie (max.) |
| 2 400 à 2 483,5 MHz | 8,5 dBm |
| Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce péripéhérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.La norme "IEEE 802.11ac" n'est pas disponible dans tous les pays. |
| Conditions d'utilisation |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | Inférieure à 80 % |
| Température de stockage | -20 °C à 60 °C |
| Humidité de stockage | Inférieure à 85 % |
Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge. com.
En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.
LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@ lge.com.
Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possedant cette information.
Licences
Les licences prises en charge peuvent varier d'un modele à l'autre.
MANUEL D'UTILISATION
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTROLLE EXTERNE
Veuillez lire attentivement ce manuel avant demettre le produit en service et conservez-le afin de pouvoir vous y reférer ulterieurement.
CODES DE TOUCHE
- Cette option n'est pas disponible sur tous les modèles.
| Code (Hexa) | Fonction | Remarque | Code (Hexa) | Fonction | Remarque |
| 00 | CH+, PR+ | Touché de la télécommande | 53 | Liste | Touché de la télécommande |
| 01 | CH-, PR- | Touché de la télécommande | 5B | Sortie | Touché de la télécommande |
| 02 | Volume+ | Touché de la télécommande | 60 | PIP(AD) | Touché de la télécommande |
| 03 | Volume- | Touché de la télécommande | 61 | Bleu | Touché de la télécommande |
| 06 | >(Flèche / touche droite) | Touché de la télécommande | 63 | Jaune | Touché de la télécommande |
| 07 | < (Flèche / touche droite) | Touché de la télécommande | 71 | Vert | Touché de la télécommande |
| 08 | Alimentation | Touché de la télécommande | 72 | Rouge | Touché de la télécommande |
| 09 | Sourdine | Touché de la télécommande | 79 | Format / Format de l'image | Touché de la télécommande |
| 0B | Source d'entrée | Touché de la télécommande | 91 | AD (Description audio) | Touché de la télécommande |
| 0E | SLEEP (SOMMEIL) | Touché de la télécommande | 7A | Guide de l'utilisateur | Touché de la télécommande |
| 0F | TV, TV/RAD | Touché de la télécommande | 7C | Smart / Home | Touché de la télécommande |
| 10 - 19 | * Touches numériques de 0 à 9 | Touché de la télécommande | 7E | SIMPLINK | Touché de la télécommande |
| 1A | Q.View / Flashback | Touché de la télécommande | 8E | ▶ (Avance) | Touché de la télécommande |
| 1E | FAV (Chaine favorite) | Touché de la télécommande | 8F | ▶ (Retour) | Touché de la télécommande |
| 20 | Texte (Télétext) | Touché de la télécommande | AA | Informations | Touché de la télécommande |
| 21 | T. Opt. (Option télétexte) | Touché de la télécommande | AB | Guide des programmes | Touché de la télécommande |
| 28 | Retour (PRÉCÉDENT) | Touché de la télécommande | B0 | ▶ (Lecture) | Touché de la télécommande |
| 30 | Mode AV (Audio / Video) | Touché de la télécommande | B1 | ■ (Arrêt / Liste de fichiers) | Touché de la télécommande |
| 39 | Sous-titres | Touché de la télécommande | BA | II (Arrêt sur image / Ralenti / Pause) | Touché de la télécommande |
| 40 | Λ (Flèche / curseur vers le haut) | Touché de la télécommande | BB | Football | Touché de la télécommande |
| 41 | V (Flèche / curseur vers le bas) | Touché de la télécommande | BD | ● (REC) | Touché de la télécommande |
| 42 | Mes applications | Touché de la télécommande | DC | 3D | Touché de la télécommande |
| 43 | Menu / Paramètres | Touché de la télécommande | 99 | AutoConfig (Configuration automatique) | Touché de la télécommande |
| 44 | OK / Entrer | Touché de la télécommande | 9F | App / * | Touché de la télécommande |
| 45 | Q.Menu | Touché de la télécommande | 9B | TV/PC | Touché de la télécommande |
| 4C | Liste, - (ATSC uniquement) | Touché de la télécommande | | | |
- Le code de touche 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB qui utilise une chaîne majeure / mineure. (Pour la Corée du sud, le Japon, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)
CONFIGURATION DU PÉRIPHÉRIQUE DE CONTROLE EXTERNE
- L'image ci-dessous peut être différente de cette affichée sur votre téléviseur.
Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe ( comme un ordinateur ou un système de contrôle A/V) pour contrôler de l'extérieur les fonctions du produit.
Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.
- Veuillez noter que certains modèles ne prennant pas en charge ce type de connectivité.
- Le cable n'est pas fourni avec le produit.
Convertisseur USB vers port série avec cable USB
Type de USB
- Le téléviseur LG est compatible avec le convertisseur USB vers port série PL2303 (ID du fournisseur : 0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni par LG.
- Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les informaticiens professionnels.
RS-232C avec cable RS232C
- Achetez le cable RS-232C (type DE9, D-Sub 9 broches, femme-femme) pour le cable RS-232C afin d'établier la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.
L'interface de connexion peut être différente de celle de votre téléviseur.
Type de prise jack
- Vous doivent regardier l'emploi de l'entreprise et la formation de l'entreprise.
- Pour les autres modèles, utiliser le port USB.
- L'interface de connexion peut être différente de celle de votre téléviseur.
-0U
Ordinateur client
RS-232C
(Port série)
Configurations RS-232C
Configurations 3 fils (non standard)
Définir l'ID
Pour définir un nombre d'ID «, voir « Mappage de données réelles » à la page p.6.
- Appuyez sur PARAMÉTRES pour acceder aux menus principales.
- Appuyez sur les touches de navigation pour acceder à (*Général → À propos de ce téléviseur ou OPTION) puis appuyez sur OK.
- Appuyez sur les touches de navigation pour acceder à Définir l'ID puis appuyez sur OK.
- Faites défilier vers la gauche ou vers la droite pour sélectionner un numéro d'ID, puis sélectionnez FERMER. La plage d'ajustement est de 1 à 99.
- Lorsque vous avez terminé, appuyez sur SORTIE.
*(Selon le modele)
Paramètres de communication
Liste de referencia de commandes
(selon le modele)
| COMMAND1 | COMMAND2 | DONNÉES
(Hexadécimales) | | COMMAND1 | COMMAND2 | DONNÉES
(Hexadécimales) |
| 01. Alimentation* | k | a | 00 à 01 | 15. Balance | k | t | 00 à 64 |
| 02. Format de l'image | k | c | (p.7) | 16. Couleur Température | x | u | 00 à 64 |
| 03. Déactivation de l'écran | k | d | (p.7) | 17. Méthode ISM (TV plasma uniquement) | j | p | (p.8) |
| 04. Volume en sourdine | k | e | 00 à 01 | 18. Equaliser | j | v | (p.8) |
| 05. Contrôle de volume | k | f | 00 à 64 | 19. Économie d'énergie | j | q | 00 à 05 |
| 06. Contraste | k | g | 00 à 64 | 20. Tune Command
(Commande recherche) | m | a | (p.9) |
| 07. Luminosité | k | h | 00 à 64 | 21. Châîne (Programme) Ajouter / Suppr. (Ignorer) | m | b | 00 à 01 |
| 08. Couleur | k | i | 00 à 64 | 22. Touche | m | c | CODES de touche |
| 09. Teint | k | j | 00 à 64 | 23. Control BackLight, Control Panel Light (Contrôle du rétroéclairage, Éclairage du panneau de commande) | m | g | 00 à 64 |
| 10. Nettété | k | k | 00 à 32 | 24. Input select (Main) (Sélection source d'entrée (principal)) | x | b | (p.11) |
| 11. OSD Select (Sélection de l'OSD) | k | l | 00 à 01 | 25. 3D (modèle 3D uniquement) | x | t | (p.11) |
| 12. Remote Control Lock Mode (Modeverrouillage de télécommande) | k | m | 00 à 01 | 26. Extended 3D (3D étendue) (modèle 3D uniquement) | x | v | (p.11) |
| 13. Treble (Aigus) | k | r | 00 à 64 | 27. Auto Configure (Configuration automatique) | j | u | (p.12) |
| 14. Bass (Graves) | k | s | 00 à 64 | | | | |
- Remarque : Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc). Gráce au cable RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou étient. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.
Protocole de transmission / réception
Transmission
[Command 1]:Première commande permettant de contrcler la TV. (j, k, m ou x)
[Command 2]: seconde commande permettant de contrôle la TV.
[Set ID] : Vou pouvez modifier le réglage [Set ID] pour désir le numéro d'ID du moniteur souhaité dans le menu Option.
La plage d'ajustement du télévisueur est de 1 à 99. Si [Set ID] est régle sur 0, chaque apparéil connecté est contrôle.
- [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.
[DATA] : Permet de transmettre les données de commande (forme hexadécimale). Transmettre les données FF pour lore l'etat de la commande.
[Cr] : Retour chariot - code ASCII « 0x0D »
[ ] :Espace-codeASCII<0x20>
Accusé réception OK
[Command2][ ][[Set ID][ ][[OK][Data][x]
- L'appareil transmet un accuse de réception (ACK) selon ce format lors de la réception de données normales. Si les données sont alors en mode lecture, il indique les données d'état actuelles. Si les données sont en mode écriture, il renvoie les données de l'ordinateur.
Accusé réception erreur
[Command2][ ][[Set ID][ ][[NG][Data][x]
- L'appareil transmet un accuse de réception (ACK) selon ce format quand il recoit des données anormales issues
de fonctions non viables ou d'erreurs de communication.
Données 00:code illegal
Mappage de données réelles (données hexadécimales données décimales)
- Au moment de saisir les [données] dans Hexadécimales, consultez le tableau de conversion suivant.
- La commande Recherche de chaîne (ma) utilise une valeur hexadécimale de deux octets ([données]) pour sélectionner le nombre de chaîne.
00: Étape 0
32: Étape 50 (Set ID 50)
FE: Étape 254
01: Étape 1 (Set ID 1)
33: Étape 51 (Set ID 51)
FF: Étape 255
···
···
0A: Étape 10 (Set ID 10)
63: Étape 99 (Set ID 99)
01 00: Étape 256
…
··
0F: Étape 15 (Set ID 15)
C7:Etape 199
···
10: Étape 16 (Set ID 16)
C8: Étape 200
27 0E: Étape 9998
···
C8: Étape 200
27 OF: Étape 9999
··
- Les commandes peuvent fonctionner différemment selon le modèle et le signal.
01. Alimentation (Command : k a)
Pour *activer/désactiver l'appareil.
Transmission[k][a][[Set ID][[Data][Cr]
Données 00 : Désactive 01 : *Active
Ack [a][ ][Set ID][ ][OK/NG][Data][x]
Pour savoir si le téléviseur est allumé ou *étéint
Transmission[k][a][[Set ID][[Data][Cr]
Ack [a][ ][Set ID][ ][OK][Data][x]
- De même, si d'autres fonctions transmettent des données « FF » selon ce format, les commentaires dans l'accusé de réception présente l'état de chaque fonction.
Permet de régler le format de l'écran. (Format d'image principal)
Vous pouvez aussi ajuster le format de l'écran avec l'options Format de l'imag dans Q.MENU (Menu rapide) ou le menu IMAGE.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Donnés 01 : Écran normal 07 : 14:9
(4:3)
Corée du Sud et Japon)
06:Défi
10 à 1F : Cinema Zoom
automatiquement/
(Zoom cinema)
Original
1 à 16
Ack [c][ ][Set ID][ ][OK/NG][[Data][x]
- À l'aide de l'entrée sur PC, Sélectionnez le format de l'image 16:9 ou 4:3.
- Dans le mode TNT/HDMI/Composantes (haute définition), Recherche seule est disponible.
- Le mode Écran large peut fonctionner différemment en fonction du modèle, et est pris en charge entièrement pour TNT, et partiellement pour ATV et AV.
03. Sourdine de l'écran (Command : k d)
Permet d'activer/désactiver la mise en sourdine de l'écran.
Données 00 : Sourdine écran désactivée (image activée)
Sourdine video désactivée
01: Sourdine écran activée (image désactivée)
10 : Sourdine video activée
Ack [d][[Set ID][[OK/NG][Data][x]
- Si seule la mise en sourdine video est activée, la TV présente l'affichage (OSD). Cependant, si la mise en sourdine écran est activée, aucune image ne s'affiche sur le téléviseur.
04. Volume en sourdine (Command : k e)
Permet d'activer/de désactiver la mise en sourdine du volume.
Vou puevez aussi contrôle la mise en sourdine avec la touche MUTE de la télécommande.
Transmission [k][e][ ][[Set ID][ ][Data][Cr]
Données 00 : Volume en sourdine activée (Volume désactivé)
01 : Volume en sourdine désactivée (Volume activé)
Ack [e][[Set ID][[OK/NG][Data][x]
05. Volume Control (Commande du volume) (Command: k f)
Permet de régler le volume.
Vous pouze également régler le volume à l'aide des touches de volume de la télécommande.
Transmission [k][f][[Set ID][[Data][Cr]
Données Min : 00 à Max : 64
Ack [f][[Set ID][[OK/NG][Data][x]
06. Contraste (Command : k g)
Permet de régler le contraste de l'écran.
Vou pouvez aussi ajuster le contraste dans le menu IMAGE.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
07. Luminosite (Command : k h)
Permet de régler la luminosité de l'écran.
Vous pouvez aussi ajuster la luminosité dans le menu IMAGE.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Couleur (Command : k i)
Permet de régler les couleurs de l'écran.
Vou陝vez aussi ajuster les couleurs dans le menu IMAGE.
Transmission [k][i][[Set ID][[Data][Cr]
Données Min : 00 à Max : 64
Ack [i][[Set ID][[OK/NG][Data][x]
-
Teinte (Command : k j)
-
Permet de régler la teinte de l'écran.
Vous pouvez aussi ajuster la teinte dans le menu IMAGE.
Transmission [k][j][[Set ID][[Data][Cr]
Données Rouge : 00 sur vert : 64
Ack [j][[Set ID][[OK/NG][Data][x]
- Netteté (Command : k k)
Permet de régler la nettedé de l'écran.
Vous pouvez aussi ajuster la nettedé dans le menu IMAGE.
Données Min : 00 à Max : 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
- OSD Select (Selection OSD) (Command : k l)
Pour activer/désactiver l'option OSD (affichage à l'écran) avec la commande à distance.
Transmission [k][I][[Set ID][[Data][Cr]
Données 00 : OSD
01:OSD activé
désactive
Ack [I][[Set ID][OK/NG][Data][x]
- Mode verrouillage de télécommande (Command: km)
Pourverrouillerlescommandedesatelécommandeet du panneau avant du téléviseur.
Transmission [k][m][ ][Set ID][ ][Data][Cr]
Données 00 : Verrou
01: Verrou activé
désactive
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
- Si vous n'utilise pas la télécommande, utiliseze ce mode.
Lorsque l'alimentation de secteur est activée ou désactivée (débranchement puis rebranchement après un intervalle de 20 à 30 secondes), le verrouillage de la commande externe est annulé..
-
Si le blocage des touches est activé en mode Veille (alimentation secteur désactivée par le minuteur, la commande ka ou mc), la TV ne s'allume pas lorsque vous sélectionné la touche Marche IR et locale.
-
Aigus (command: k r)
Permet de régler les aigus.
Vous pouvez aussi régler les aigus dans le menu AUDIO.
Transmission [k][r][[Set ID][[Data][Cr]
Données Min : 00 à Max : 64
Ack [r][[Set ID][[OK/NG][Data][x]
* (selon le modele)
- Graves (command : k s)
Permet de régler les graves.
Vous peuvent aussi régler les graves dans le menu AUDIO.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (selon le modele)
- Balance (Command : k t)
Permet d'ajuster la balance.
Vous peuvent aussi régler la balance dans le menu AUDIO.
Transmission [k][t][[Set ID][][Data][Cr]
Données Min : 00 à Max : 64
Ack [t][[Set ID][][OK/NG][Data][x]
- Température de couleur (Command : x u)
Pour régler la température de couleur. Vous pouvez aussi ajuster la température de couleur dans le menu IMAGE.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Données Min : 00 à Max : 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
17.ISM Method (Methode ISM) (Command : j p) (TV plasma uniquely)
Pour contrôler la méthode ISM. Vous pouvez ajuster la Méthode ISM dans le menu OPTION.
Transmission [j][p][[Set ID][[Data][Cr]
Données Min : 02 : Orbiter
08:Normal
20:Nettoyage couleur
Ack[p][][SetID][][OK/NG][Data][x]
- Équaliser (Command : j v)
Ajuste I'équaliser de l'écran. Transmission [j][v][Set ID][[Data][Cr]
| 7 | 6 | 5 | Fréquence | 4 | 3 | 2 | 1 | 0 | Étape |
| 0 | 0 | 0 | 1e bande | 0 | 0 | 0 | 0 | 0 | 0 (décimal) |
| 0 | 0 | 1 | 2e bande | 0 | 0 | 0 | 0 | 1 | 1 (décimal) |
| 0 | 1 | 0 | 3e bande | ... | ... | ... | ... | ... | ... |
| 0 | 1 | 1 | 4e bande | 1 | 0 | 0 | 1 | 1 | 19 (décimal) |
| 1 | 0 | 0 | 5e bande | 1 | 0 | 1 | 0 | 0 | 20 (décimal) |
Ack [v][ ][Set ID][ ][OK/NG][Data][x]
Pour réduire la consommation d'énergie du téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans le menu IMAGE.
Transmission [j][q][[Set ID][[Data][Cr]
DONNÉES
00 : désactivement
01:minimum
02:moyen
03 : maximum
04: Auto (pour téléviseurs LCD / à retroéclairage LED) / Capteur intelligent (pour téléviseurs à écran plasma)
05: écran désactivé
Ack[q][ ][Set ID][ ][OK/NG][Data][x]
-
Commande recherche (Command : m a)
-
Cette commande peut fonctionner différemment selon le modele et le signal.
- Pour l'Europe, le Moyen-Orient, la Colombie et l'Asie, sauf la Corée du Sud et le Japon.
Sélectionnez la chaîne selon le numéro.
Transmission [m][a][[Set ID][[Data 00][]
[Data 01][ ][Data 02][Cr]
[Données 00][Données 01] Données de la chaîne
Données 00 : Données de la chaîne octet haute
Données 01 : Données de la chaîne octetasse
- 00 00 à 00 C7 (décimales : 0 à 199)
Données 02 : Source d'entrée (analogue)
[Données 00][Données 01]:Données de la chaîne
Données 00 : Données de la chaine octet haute
Données 01: Données de la chaîne octet BASSE
- 00 00 à 27 0F (décimes : 0 à 9 999)
Données 02 : Source d'entrée (numérique)
- 10 : TV terrestre (TNT)
- 20 : radio terrestre (radio)
- 40 : TV par satellite (SDTV)
- 50: radio par satellite (S-Radio)
- 90:TV par cable (CADTV)
-
a0: radio par cable (CA-Radio)
-
Exemples de commandes de recherche :
-
Recherche de la chaîne 10 terrestre analogique (PAL).
Set ID = Tout = 00
Données 00 & 01 = Données chaîne 10 = 00 a
Données 02 = TV terrestre analogue = 00
Résultat = ma 00 00 0a 00
- Recherche de la chaîne 01 terrestre numérique (DVB-T). Set ID = All = 00
Données 00 & 01 = Données chaîne 1 = 00 01
Données 02 = TV terrestre numérique = 10
Résultat = ma 00 00 01 10
- Recherche de la chaîne 1000 par satellite (DVB-S).
Set ID = Tout = 00
Données 00 & 01 = Données chaîne 1000 = 03 E8
Données 02 = TV par satellite numérique = 40
Résultat = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
- Pour la Corée du Sud, l'Amérique du Nord et l'Amérique Latine, sauf la Colombie.
Pour rechercher la chaîne en fonction du nombre physique/majeur/mineur.
Transmission [m][a][[0][[Data00][[Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Les chaînes numériques disposent d'un numéro de châne mineur, major et physique. Le numéro physique correspond au numéro de châne numérique actuel, le major est le numéro vers lequel la châne doit être mappée et le mineur correspond à la sous-châne. Le tuner ATSC mapper automatiquement la châne vers le numéro major ou mineur, le numéro physique n'est donc pas requis lors de l'envoi d'une commande en mode Numérique.
Données 00 : Numéro de chaîne physique
- Terrestre (ATV) : 02 à 45 (décimales : 2 à 69)
- Câble (CATV) : 01, 0E à 7D (décimales : 1, 14 à 125)
[Données 01 à 04] : Numéro de chaîne majeur ou mineur
Données 01 & 02 : xx (aucune importance)
Données 03 & 04 : xx (aucune importance)
Données 05 : Source d'entrée (analogique)
Données 00:xx (aucune importance)
[Données 01][Données 02]: Numéro de chaîne majeur
Données 01 : Données de la chaîne octet haute
Données 02: Données de la chaîne octetasse
- 00 01 à 27 0F (décimes : 1 à 9 999)
[Données 03][Données 04] : Numéro de chaîne mineur
Données 03 : Données de la chaine octet haute
Données 04 : Données de la chaîne octet basse
Données 05 : Source d'entrée (numérique)
- 02 : TV terrestre (TNT) – Utilisez un numero de chaîne physique
- 06 : TV par cable (CADTV) - Utilisez un numero
de chaîne physique
- 22: TV terrestre (TNT) - N'utilisez pas de numéro de chaîne physique
- 26: TV par cable (CADTV) - N'utilise pas de numéro de chaîne physique
- 46: TV par cable (CADTV) - N'utilise que le nombre de chaîne major (chaîne unique)
Deux octets sont disponibles pour chacune des chaînes majores et mineures. De manière générale, l'octet bas est utilisé tout seul (l'octet haut est 0).
Données 00 = Données chaîne 35 = 23
Données 01 & 02 = Pas de majeur = 00
00Données 03 & 04 = Pas de mineur = 00 00
Données 05 = TV par cable analogue = 01
- Recherche de la chaîne 30-3 terrestre numérique (ATSC). Set ID = Tout = 00
Données 00 = Numéro physique inconnu = 00
Données 01 & 02 = Numéro majeur 30 = 00 1E
Données 03 & 04 = Numéro mineur 3 = 00
03Données 05 = TV terrestre numérique = 22
Pour rechercher la chaîne en fonction du nombre physique/majeur/mineur.
Transmission [m][a][[0][[Data00][] [Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
- Terrestre numérique / satellite
Données 00 : xx (aucune importance)
[Données 01][Données 02] : Numéro de chaîne majeur
Données 01 : Données de chaîne octet haut
Données 02: Données de chaîne octet bas
- 00 01 à 27 0F (décimales : 1 à 9 999)
[Données 03][Données 04]: Numéro de chaîne
d'embranchement / mineur
(aucune importance avec le satellite)
Données 03 : Données de châne octet haut
Données 04 : Données de chaîne octet bas
Données 05 : Source d'entrée (numérique / satellite pour le Japon)
-02：TV terrestre (TNT)
-07:BS(satellite de diffusion)
-08:CS1 (satellite de communication 1)
- 09 : CS2 (satellite de communication 2)
- Exemples de commandes de recherche :
1 Recherche de chaîne 17-1 terrestre numérique (ISDB-T).
Set ID = Tout = 00
Données 00 = Numéro physique inconnu = 00
Données 01 & 02 = Numéro majeur 17 = 00 11
Données 03 & 04 = Numéro d'embranchement /
mineur 1 = 00 01
Données 05 = TV terrestre numérique = 02
- Recherche du chaîne 30 BS (ISDB-BS).
Set ID = Tout = 00Données 00 = Numéro physique inconnu = 00
Données 01 & 02 = Numéro majeur 30 = 00 1E
Données 03 & 04 = Aucune importance = 00
00Données 05 = TV numérique BS = 07
- Cette fonction varie selon le modele.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][[Set ID][ ][NG][Data 00][x]
- Chaine Aj./Suppr.(Sauter) (Command : m b)
Pour changer de chaîne (programme) pour la prochaine fois.
Transmission [m][b][[Set ID][[Data][Cr]
Données 00 : Suppr. (ATSC,ISDB) / 01 : Add
Ignorer (DVB) (Ajouter)
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
Pour envoyer le code clé de télécommande IR.
Transmission [m][c][[Set ID][[Data][Cr]
Données Code clé-p.2.
Ack [c][][Set ID][][OK/NG][Data][x]
- Contrôle du rétroéclairage (Command : m g)
Pour les téléviseurs LCD / à rétroéclairage LED
Pour contrôler le rétroéclairage.
Transmission [m][g][[Set ID][[Data][Cr]
Données Min : 00 à Max : 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Éclairage du panneau de commande (Command : m g)
Pour les téléviseurs Plasma
Pour contrôler l'éclairage du panneau.
Transmission [m][g][[Set ID][[Data][Cr]
Données Min : 00 à Max : 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
- Sélection d'entrée (Command : x b) (entree image principale)
Pour sélectionner la source d'entrée de l'image principale.
Transmission[x][b][[SetID][[Data][Cr]
DONNÉES
00:TNT 01:CADTV
02:TNT par satellite 10:ATV ISDB-BS (Japon)
03:ISDB-CS1 (Japon)
04:ISDB-CS2(Japon)
11:CATV
20:AVouAV1 21:AV2
40:Component1 41:Component2
60:RGB
90:HDMI1 91:HDMI2
92:HDMI3 93:HDMI4
Ack [b][ ][Set ID][ ][OK/NG][[Data][x]
- Cette fonction dépend du modele et du signal.
25.3D (Command : x t) (modèles 3D uniquement) (selon le modèle)
Permet de modifier le mode 3D du téléviseur.
Transmission [x][t][[Set ID][[Data 00][[Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (selon le modele)
Données Structure
[Données 00] 00 : 3D activée
01:3D désactivée
02:De3Dà2D
03:De2Dà3D
[Données 01] 00 : Haut et bas
01: Côte à côte
02:Damier
03:Sequence de trame
04 : Colonnnes entrelacées
05:Lignes entrelacées
[Données 02] 00: De droite à gauche
01: De gauche à droite
[Données 03] Effet 3D (Profondeur 3D) : Min : 00
(* transmission par code hexadecimal)
-
Les fonctions [Données 02], [Données 03] dépendent du modele et du signal.
-
Si [Données 00] correspond à 00 (3D activée), [Données 03] est inutile.
-
Si [Données 00] correspond à 01 (3D désactivée) ou à 02 (3D vers 2D), [Données 01], [Données 02] et [Données 03] sont inutiles.
-
Si [Données 00] correspond à 03 (2D vers 3D), [Données 01] et [Données 02] sont inutiles.
-
Si [Données 00] correspond à 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionner lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
-
Toutes les options de modele 3D ([Données 01]) peuvent être indisponibles, selon le signal de diffusion / video.
| [Data 00] | [Data 01] | [Data 02] | [Data 03] |
| 00 | O | O | O |
| 01 | X | X | X |
| 02 | X | X | X |
| 03 | X | O | O |
X:peu imports
Ack [t][[Set ID][[OK][Data00][Data01][Data02]
[Données03][x]
[t][ ][Set ID][ ][NG][[Data00][x]
- Extended 3D (3D étendue) (Command : x v)
(unequément sur les modèles 3D)
(selon les modèles)
Permet de modifier l'option 3D du téléviseur.
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Données 00] Option 3D
00: Correction de l'image 3D
01: Profondeur 3D (mode 3D uniquely manuel)
02 : Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoomson3D
08:Vue d'image normale
09:Mode 3D (Genre)
[Données 01] Indique une plage de données propre à chaque option 3D déterminée par [Données 00].
1) Lorsque [Données 00] correspond à 00
00: De droite à gauche
01: De gauche à droite
2) Lorsque [Données 00] correspond à 01, 02
Données Min: 0 - Max: 14 (* transmission par code hexadecimal)
La plage de valeurs de données (0 - 20) convertit la plage de visionnage (-10 - +10) automatiquement (selon le modele)
- Cette option fonctionnelle lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
3) Lorsque [Données 00] correspond à 06, 07
00: Désactivement
01:Activé
4) Lorsque [Données 00] correspond à 08
00 : Permet de revenir à une video 3D aprèsavoir converti une video 3D en 2D
01: Permet de convertir les videos 3D en 2D, à l'exception des videos 2D déjà converties en 3D
- Si les conditions de conversion ne sont pas respectées, la commande est traitée comme NG.
5) Lorsque [Données 00] correspond à 09
02:Cinéma 03:Extréme
04:Manuel 05:Auto
Ack [v][[Set ID][[OK][Data00][Data01][x]
[v][[Set ID][[NG][Data00][x]
- Auto Configure (Configuration automatique)
Command: ju
(selon le modele)
Permet de régler la position de l'image et de réduire automatiquement le tremblement de l'image. Cette option ne fonctionne qu'en mode RGB (PC).
Transmission [j][u][[Set ID][[Data][Cr]
Données 01: Exécuter la configuration automatique
Ack [u][ ][Set ID][ ][OK/NG][[Data][x]
