Type de produit	Kit de sécurité connecté
Marque	Xiaomi
Modèle	Mi Smart Sensor Set
Composants	Hub de contrôle, capteur de mouvement, capteur de fenêtre/porte, commutateur sans fil
Alimentation du hub	100-240 V~, 50/60 Hz
Connectivité du hub	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n), ZigBee 2400-2483,5 MHz
Capteur de mouvement - Batterie	CR2450 (remplaçable)
Capteur de mouvement - Angle de détection	170°
Capteur fenêtre/porte - Batterie	CR1632 (remplaçable)
Commutateur sans fil - Batterie	CR2032 (remplaçable)
Température de fonctionnement	Hub: 0°C-40°C, Capteurs: -10°C à 50°C
Humidité de fonctionnement	0-95% HR sans condensation
Fonctions principales	Détection de mouvement, ouverture/fermeture porte/fenêtre, sonnette, veilleuse, alarme, minuterie, réveil
Application mobile	Mi Home (iOS et Android)
Installation du capteur de mouvement	Hauteur recommandée 1,2-2,1 m, adhésif ou pose directe
Espace max entre capteur et aimant (porte/fenêtre)	22 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides
Sécurité	Mode d'alerte, notifications sur smartphone
Recyclage	Conforme DEEE, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - Mi Smart Sensor Set Xiaomi

Comment installer le Mi Smart Sensor Set ?

Pour installer le kit, placez le hub dans un endroit central, branchez-le sur une prise 100-240 V. Installez le capteur de mouvement à une hauteur de 1,2-2,1 m, orientez la lentille vers la zone à surveiller. Collez le capteur de fenêtre/porte sur le cadre fixe et l'aimant sur la partie mobile, en alignant les repères (distance < 22 mm). Le commutateur sans fil peut être placé librement ou collé sur une surface propre. Téléchargez l'application Mi Home et suivez les instructions d'appairage.

Comment connecter le hub à l'application Mi Home ?

Assurez-vous que votre téléphone est connecté à un réseau Wi-Fi 2,4 GHz. Téléchargez l'application Mi Home depuis l'App Store ou Google Play. Ouvrez l'application, appuyez sur '+' en haut à droite, puis sélectionnez Mi Smart Sensor Set. Suivez les invites. Si le hub ne se connecte pas, maintenez son bouton enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote en jaune, puis réessayez.

Quels types de piles sont utilisés et comment les remplacer ?

Le capteur de mouvement utilise une pile CR2450, le capteur de fenêtre/porte une pile CR1632, et le commutateur sans fil une pile CR2032. Pour remplacer, ouvrez le compartiment (tournez le couvercle dans le sens inverse des aiguilles d'une montre pour le capteur de mouvement et le commutateur, ou utilisez un outil pour le capteur fenêtre/porte). Insérez la nouvelle pile en respectant la polarité (borne positive vers le haut). Refermez le couvercle.

Quelle est la portée du capteur de mouvement ?

Le capteur de mouvement Mi a un angle de détection de 170°. La distance de détection effective dépend de l'installation et de l'environnement, mais elle est conçue pour une utilisation en intérieur typique (pièce de taille moyenne). Pour une portée optimale, installez le capteur à la hauteur recommandée de 1,2 à 2,1 m et orienté vers la zone de passage.

Puis-je utiliser le kit sans Wi-Fi ?

Le hub nécessite une connexion Wi-Fi 2,4 GHz pour la configuration initiale et les notifications via l'application. Cependant, les fonctions de base comme la veilleuse, la sonnette et l'alarme peuvent fonctionner en local même sans connexion Internet, mais les alertes sur smartphone ne seront pas envoyées. Le réseau ZigBee entre les capteurs et le hub fonctionne indépendamment du Wi-Fi.

Comment réinitialiser le hub ?

Pour réinitialiser le hub de contrôle, maintenez son bouton enfoncé pendant 5 secondes jusqu'à ce que le voyant jaune clignote rapidement. Cela efface les configurations et permet de le reconnecter à l'application. Vous pouvez également réinitialiser un capteur en insérant un outil dans le trou de réinitialisation (lier/effacer).

Que faire si un capteur ne se connecte pas ?

Assurez-vous que le capteur est à proximité du hub (moins de 10 mètres). Vérifiez que la pile est correctement insérée et non déchargée. Dans l'application Mi Home, sélectionnez le hub puis ajoutez un sous-appareil. Si rien ne se passe, rapprochez le capteur du hub et maintenez le trou de réinitialisation enfoncé jusqu'à ce que le hub émette un son. Si le problème persiste, remplacez la pile.

Puis-je ajouter d'autres capteurs Xiaomi au système ?

Oui, le hub Mi Smart Sensor Set est compatible avec d'autres appareils intelligents Xiaomi utilisant le protocole ZigBee. Vous pouvez ajouter des capteurs supplémentaires (comme des capteurs d'humidité ou de fumée) via l'application Mi Home, en suivant la procédure d'ajout de sous-appareil. Assurez-vous qu'ils sont compatibles avec le hub.

Comment activer le mode d'alerte ?

Le mode d'alerte peut être activé de deux façons : en appuyant deux fois sur le bouton du hub, ou en définissant une automatisation dans l'application Mi Home. Vous pouvez également configurer le commutateur sans fil pour activer/désactiver le mode d'alerte (double-clic par défaut). Lorsque le mode est activé, le hub émet une alarme si une porte/fenêtre est ouverte ou un mouvement détecté.

Que faire en cas de perte de connexion ?

Vérifiez d'abord que le hub est sous tension et que votre réseau Wi-Fi fonctionne. Redémarrez le hub en le débranchant et rebranchant. Si le voyant du hub est jaune clignotant, il est en mode d'appairage. Ouvrez l'application Mi Home et vérifiez l'état de connexion. Si nécessaire, réinitialisez le hub en maintenant le bouton enfoncé 5 secondes et reconnectez-le.

MODE D'EMPLOI Mi Smart Sensor Set Xiaomi

Mi smart sensor set - Manuel de l'utilisateur

Dans le Mi Smart Sensor Set, un hub de contrôle fonctionne avec un capteur de mouvement, un capteur de fenêtre et de porte et un commutateur sans fil pour permettre l'activation ou la désactivation de plusieurs fonctions, telles que les veilleuses en cas de mouvement détecté, les notifications d'alerte et la sonnette.

Ce hub fonctionne également avec d'autres appareils intelligents Mi reliés à l'application Mi Home, vous permettant d'expérimenter des fonctions plus intéressantes.

Commutateur sans fil Mix 1

Cet ensemble peut interfacer et contrôler d'autres appareils intelligents de l'écosysteme Xiaomi grâce à l'application Mi Home.

Option 1 :

*Pour les utilisateurs d'Android : téléchargez

« Mi Home » à partir du Google Play Store.

*Pour les utilisateurs d'iOS : téléchargez

« Mi Home » à partir de l'App Store.

Option 2 :

Scannez le code QR pour télécharger et installer l'application Mi Home.

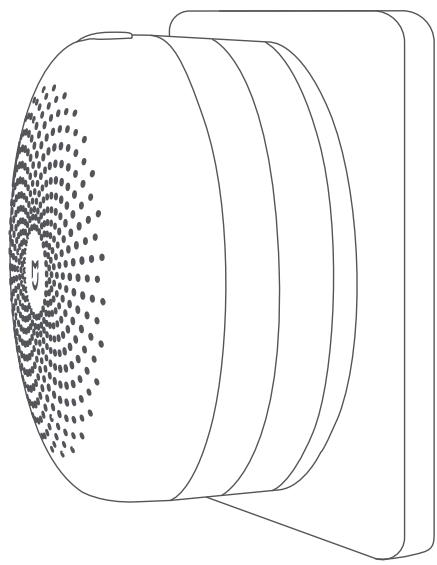

2. Se connecter au réseau

Mettez le hub de contrôle sous tension et assurez-vous que le téléphone est connecté à un réseau Wi-Fi avec une fréquence de 2,4 GHz.

3. Ajouter un appareil

Ouvrez l'application Mi Home, sélectionnez « + » en haut à droite et suivez les invitations pour ajouter l'appareil.

S'il n'est pas connecté, maintenez le bouton du hub enfoncé pendant 5 secondes, jusqu'à ce que le voyant jaune clignote rapidement, puis reconnectez l'appareil.

1. Hub de contrôle mi

Le hub de contrôle Mi est le centre de contrôle de Mi Smart Sensor Set grâce auquel chaque capteur et chaque commutateur peuvent être interconnectés et interagir.

Bouton

Maintenir le bouton enfoncé pendant

5 secondes pour réinitialiser le hub

Appuyer une fois : allumer/éteindre la

Veilleuse

Appuyer 2 fois : activer/désactiver l'alerte

Appuyer 3 fois : ajouter un sous-appareil

Zone de détention

déclaration

Haut-parleur

Veilleuse

2. Capturer de mouvement mi

Grâce à un détecteur infrarouge, le capteur de mouvement Mi détecte les mouvements des personnes ou des animaux de compagnie à proximité, allume automatiquement les veilleuses lorsque vous rentrez chez vous et les éteint lorsque vous quittez la maison.

Lentille de Fresnel

(avec indicateur d'état)

Troude

réinitialisation

(lier/effacer)

3. Capteur de fenêtre et de porte mi

Le capteur de fenêtre et de porte Mi détecte l'état des portes et des fenêtres grâce à la distance entre le capteur et l'aimant. Il peut activer la sonnette lorsque la porte s'ouvre en interaction avec le hub de contrôle.

Captiveur

Aimant

Trou de réinitialisation (connecté/non connecté)

4. Commutateur sans fil mi

Le commutateur sans fil Mi est facile à configurer et propose une grande variété de fonctions, telles que l'activation de la sonnette ou l'activation/désactivation du mode d'alerte.

Indicateur d'état Trou de réinitialisation (lié/effacer)

Panneau de boutons

Vérification de la distance effective : appuyez sur le trou de réinitialisation situé à l'emplacement d'installation du capteur sélectionné ; le hub émet un son pour indiquer que l'emplacement est ajusté à la connexion du hub.

Capteur de mouvement mi

Option 1 : placez-le directement dans la position souhaitée et gardez-le propre et sec. Option 2 : retirez le film protecteur et collez-le directement dans la position souhaitée.

• La hauteur d'installation recommandée est de 1,2 à 2,1 m.
• Notez que la lentille doit être alignée avec la zone de détection lors de l'installation, et placée ou collée aussi près que possible du bord du bureau ou de l'armoire.

Retirez le film protecteur.

2. Collez-le directement dans la position souhaitée.

Zone de détention efficace

Zone de détention efficace — Vue latérale — Vue de dessus

Capteur de fenêtre et de porte mi

1. Retirez le film protecteur.
2. Pendant l'installation, essayez d'aligner les lignes de repérage du capteur et de l'aimant.
3. Collez-le en position d'ouverture et de fermeture des portes et des fenêtres.

Remarque : Il est recommandé d'installer le capteur dans la position d'ouverture et de fermeture de la surface fixe, l'aimant sur la surface mobile, et de s'assurer que l'espace entre les deux éléments est inférieur à 22 mm lorsque les portes et les fenêtres sont fermées.

• Gardez la surface propre et sèche lors du collage.
• Évitez de faire tomber le capteur lors de l'installation, ce qui risquerait de l'endommager.

1. Retirez le film protecteur.

1. Assurez-vous que l'espace entre les deux éléments installés est inférieur à 22 mm.

1. Essayez de respecter l'alignement lors de l'installation.

Commutateur sans fil mi

Option 1: placez-le directement dans la position souhaitée et gardez-le propre et sec. Option 2: retirez le film protecteur et collez-le directement dans la position souhaitée.

• Gardez la surface propre et sèche lors du collage.
• N'installez pas l'appareil sur des surfaces métalliques. Cela affecterait la portée de communication sans fil.

1. Retirez le film protecteur.

2. Collez directement dans la position souhaitée.

1. Fonctions de base

Avec les réglages par défaut, Mi Smart Sensor Set peut être utilisé sans ajout de sous-appareils. Les fonctions d'interaction de base incluent des alertes, des veilleuses, des minuteries de couleurs, un réveil et une sonnette.

2. Autres scénarios d'interaction

De simples paramètres automatisés peuvent également être définis via l'application Mi Home pour permettre davantage de scénarios d'interaction, comme indiqué ci-dessous :

Cliquez sur le commutateur sans fil pour activer/désactiver les veilleuses

Commutateur sans fil Veilleuses

Double-cliquez sur le commutateur sans fil pour activer/désactiver les alertes

Commutateur sans fil Mode d'alerte

Si vos portes sont maintenues ouvertes pendant plus d'une minute

Ajouter davantage de sous-appareils

Ouvrez l'application Mi Home, sélectionnez le hub de contrôle Mi et suivez les invitations pour ajouter un sous-appareil jusqu'à ce que vous entendiez un son du hub indiquant « Connecté ».

*Si vous n'êtes pas connecté, rapprochez le sous-appareil du hub et réessayez.

Capteur de mouvement mi

1. Ouvrez le couvercle de la batterie du capteur de mouvement en le tournant dans les sens inverse des aiguilles d'une montre.
2. Si le capteur de mouvement est fixé à un mur, vous pouvez le retirer du mur en le tournant dans le sens inverse des aiguilles d'une montre.

1. Retirez la batterie à la main ou éventuellement à l'aide d'un outil non métallique.

1. Insérez une pile CR2450 dans le compartiment de la batterie.
2. Faites attention aux bornes positive et négative de la batterie. La borne positive doit être orientée vers le haut.

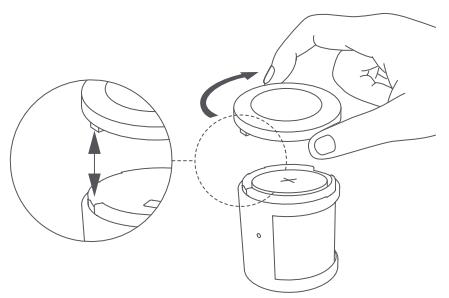

1. Placez le loquet du couvercle de la batterie dans la bonne position et fixez-le en le tournant dans le sens des aiguilles d'une montre.

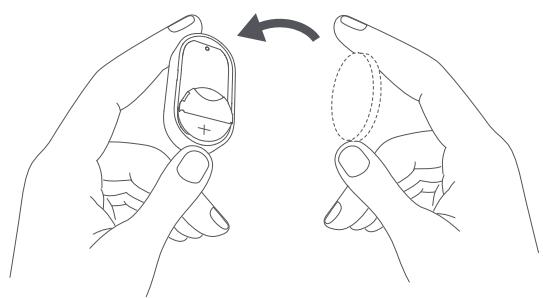

Capteur de fenêtre et de porte mi

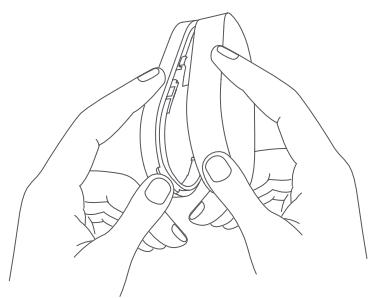

1. Ouvrez le couvercle de la batterie manuellement ou à l'aide d'un outil.

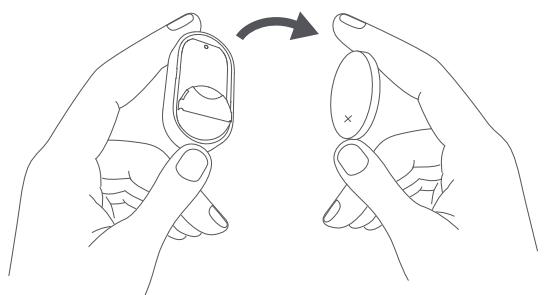

1. Retirez la batterie à la main ou éventuellement à l'aide d'un outil non métallique.

1. Insérez une pile CR1632 dans le compartiment de la batterie.
2. Faites attention aux bornes positive et négative de la batterie. La borne positivedoit être orientée vers le haut.

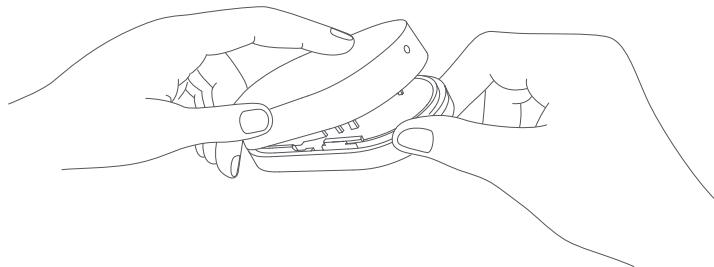

1. Remettez le couvercle de la batterie en place.

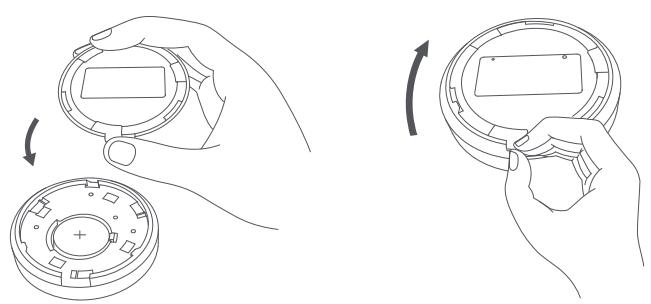

Commutateur sans fil mi

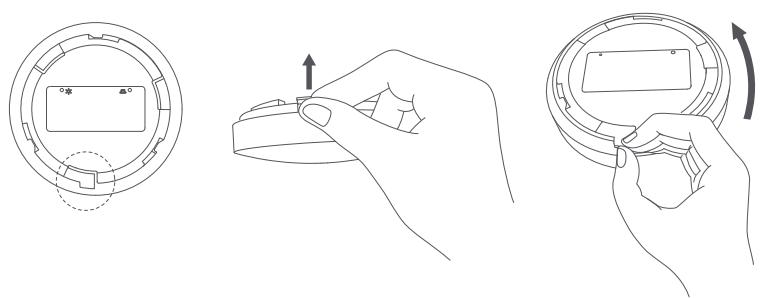

1. Ouvrez le couvercle de la batterie du commutateur sans fil en appuyant doucement sur le loquet du couvercle de la batterie et en le tournant dans le sens inverse des aiguilles d'une montre.

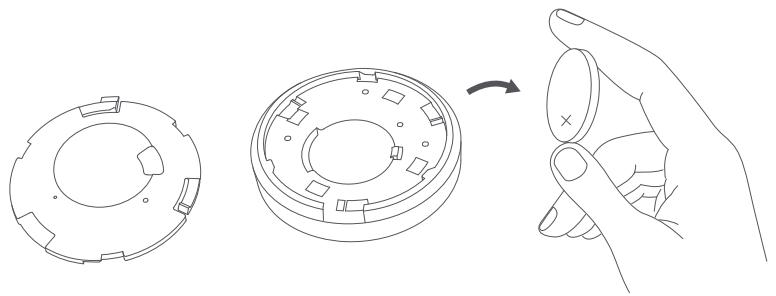

1. Retirez la batterie à la main ou éventuellement à l'aide d'un outil non métallique.

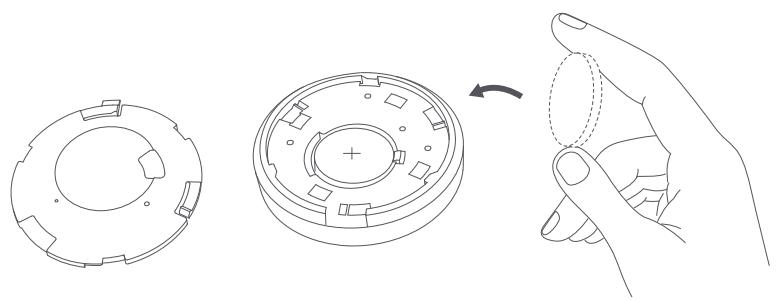

1. Insérez une pile CR2032 dans le compartiment de la batterie.
2. Faites attention aux bornes positive et négative de la batterie. La borne positive doit être orientée vers le haut.

1. Remettez le couvercle de la batterie en place en le tournant dans le sens des aiguilles d'une montre.

Mise en GARDE

RISQUE D'EXPLOSION EN CAS DE REMPLACEMENT DE LA BATTERIE PAR UNE BATTERIE DE TYPE INCORRECT. JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS.

Recyclage

Ce produit porte le symbole du tri sélectif des déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit être manipulé conformément à la directive européenne 2012/19/UE pour pouvoir être recyclé ou démonté et réduire son impact sur l'environnement.

Symbole « PROTECTION DE

L'ENVIRONNEMENT - Les déchets de produits électriques ne doivent pas être jetés avec les ordures ménagères. Recyclez-les dans les emplacements prévus à cet effet.

Renseignez-vous auprès des autorités locales ou de votre détaillant pour obtenir des conseils sur le recyclage. Le symbole sur le produit ou son emballage indique que ce produit ne peut pas être traité comme un déchet ménager. Il doit être déposé dans un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Conforme à la directive RoHS de l'Union européenne relative à la limitation des substances dangereuses, qui protège l'environnement en limitant l'utilisation de matériaux et produits dangereux spécifiques.

Simplifiée de l'ue

TECHNOLOGY CO., LTD., déclare que le

type d'équipement radio conforme à la

directive RED 2014/53/UE. Le texte complet

La déclaration de conformité UE est

disponible à l'adresse internet suivante :

Température de fonctionnement : -Q °C- 40 °C

Humidité de fonctionnement : 0-95 % HR,

sans condensation

Tension d'entrée : 100 - 240 V~, 50 Hz/60 Hz

Connectivités sans fil :

Wi-Fi IEEE 802.11 b/g/n 2,4 GHz Fréquence

Zig-Bee : 2400-2483,5 MHz

Capteur de mouvement Mi

Modèle : RTCGQ01LM

Température de fonctionnement :

-10°C-45°C

Humidité de fonctionnement : 0-95 % HR,

sans condensation

Angle de détection : 170°

Modèle de batterie : CR2450

Connectivité sans fil : Fréquence

Zig-Bee : 2400-2483,5 MHz

Capteur de fenêtre et de porte mi

Modèle : MCCGQ01LM

Température de fonctionnement : -10 °C ~ 50 °C

Humidité de fonctionnement : 0-95 % HR,

sans condensation

Modèle de batterie : CR1632

Connectivité sans fil : Fréquence

Zig-Bee : 2400-2483,5 MHz

Commutateur sans fil mi

Modèle : WXKG01LM

Température de fonctionnement : -10 °C ~ 50 °C

Humidité de fonctionnement : 0-95 % HR, sans condensation

Modèle de batterie : CR2032

Connectivité sans fil : Fréquence

Zig-Bee : 2400~2483,5 MHz

Veuillez lire attentivement ce manuel avant utilisation et le conserver pour référence ultérieure.

Support en ligne : www.mi.com

Fabriqué pour :
