Type d'appareil	Table de cuisson à gaz
Nombre de foyers	4
Type d'allumage	Allumage électronique
Matériau de la surface	Acier inoxydable
Type de brûleurs	Brûleurs gaz standards
Puissance totale	Non précisé
Dimensions (L x P)	Non précisé
Commandes	Manettes rotatives
Sécurité	Arrêt automatique du gaz en cas d'extinction
Installation	Encastrable
Type de gaz compatible	Gaz naturel et GPL
Nettoyage	Surface facile à nettoyer
Accessoires inclus	Grilles en fonte
Consommation énergétique	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - AKR 331 IX WHIRLPOOL

Comment nettoyer le filtre de la hotte Whirlpool AKR 331 IX ?

Pour nettoyer le filtre, retirez-le de la hotte et plongez-le dans une solution d'eau chaude et de détergent doux pendant environ 10 minutes. Rincez-le ensuite à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Essayez également de changer de prise pour éliminer un problème électrique.

Comment régler l'intensité de l'éclairage sur la hotte ?

L'intensité de l'éclairage peut être réglée à l'aide du bouton de commande situé sur le panneau de la hotte. Tournez le bouton pour ajuster la luminosité selon vos besoins.

La hotte émet un bruit fort, que faire ?

Un bruit excessif peut être causé par un filtre encrassé ou un montage incorrect. Vérifiez que le filtre est propre et que la hotte est bien fixée au mur.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 6 mois, ou plus souvent si vous cuisinez régulièrement. Si vous remarquez une odeur de cuisson persistante, cela peut être un signe qu'il est temps de le changer.

Quel type d'ampoule est compatible avec la hotte Whirlpool AKR 331 IX ?

La hotte utilise des ampoules de type LED ou halogène de 28 W. Assurez-vous de bien vérifier la compatibilité avant de les remplacer.

Comment installer la hotte correctement ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous que la hotte est installée à une distance adéquate de la surface de cuisson (généralement entre 65 cm et 75 cm).

Y a-t-il une garantie pour la hotte Whirlpool AKR 331 IX ?

Oui, la hotte est généralement couverte par une garantie de 2 ans. Veuillez consulter votre manuel ou le reçu d'achat pour plus de détails.

La hotte ne semble pas aspirer efficacement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez ou remplacez-les si nécessaire. Assurez-vous également que les sorties d'air ne sont pas bloquées.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client de Whirlpool via leur site web ou par téléphone. Ayez à portée de main le numéro de modèle et le numéro de série de votre hotte.

MODE D'EMPLOI AKR 331 IX WHIRLPOOL

Ces consignes sont aussi disponibles sur le site Web : www.whirlpool.eu

VOTRE SÉCURITÉ ET CELLE D'AUTRUI EST TRÈS IMPORTANTE

Des messages importants de sécurité figurent dans ce manuel, ainsi que sur l'appareil. Nous vous invitons à les lire attentivement et à les respecter en toute circonstance.

Ceci est le symbole d'avertissement relatif à la sécurité, qui met en garde les utilisateurs contre les risques potentiels que eux-mêmes ou d'autres personnes peuvent encourir.

Tous les messages de sécurité sont précédés de ce symbole et des termes :

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, occasionnera des blessures graves.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves.

Tous les messages de sécurité vous informent sur le danger potentiel, sur la façon de limiter le risque de blessures et sur les conséquences d'une non-observation des directives.

• Débranchez l'appareil de l'alimentation électrique avant de procéder à l'installation.
• L'installation et d'entretien sont du ressort exclusif d'un technicien spécialisé. Celui-ci est tenu de se conformer aux directives du fabricant et aux normes locales en vigueur en matière de sécurité. Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spécifiées dans le manuel en utilisant les pièces expressément indiquées.

AVERTISSEMENT

Le non-respect des informations contenues dans le présent manuel peut être source d'incendie ou d'explosion et causer des dommages corporels ou matériels.

- Ne rangez pas ou ne manipulez pas de l'essence ou des vapeurs et des liquides inflammables à proximité de cet appareil.

Que faire en cas de détection d'une odeur de gaz :

• Ne tentez d'allumer aucun appareil.
• Ne touchez pas les interrupteurs électriques.
• N'utilisez pas de téléphone à l'intérieur de l'habitation.
• Appelez immédiatement votre fournisseur de gaz avec le téléphone d'un voisin. Suivez les directives que celui-ci vous fournira.
• Si votre fournisseur de gaz n'est pas joignable, appelez les pompiers.
• L'installation et l'entretien doivent être effectués par un technicien qualifié, un atelier d'entretien et de réparation ou par le fournisseur de gaz.
• Utilisez uniquement l'appareil dans une pièce bien aérée.

Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales en vigueur.

• Lors de l'installation de la table de cuisson, il faut prévoir un disjoncteur omnipolaire avec ouverture des contacts de 3 mm minimum assurant une déconnexion complète.
• La mise à la terre de l'appareil est obligatoire.
• Le cordon d'alimentation doit être suffisamment long pour permettre le branchement de l'appareil une fois installé dans son logement
• Effectuez le raccordement au gaz à l'aide d'un flexible où d'un tuyau en métal rigide uniquement.
• Si cela s'avère nécessaire, il convient de remplacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2-F 90 °C ou H05RR-F). Cette opération doit être réalisée par un électricien qualifié.
• Le fabricant décliné toute responsabilité en cas de blessure causée à des personnes ou des animaux ou en cas de dommage matériel résultant du non-respect de ces consignes.
• N'utilisez ni rallonge, ni adaptateur multiple.
• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.

• Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques.

• Évitez de toucher l'appareil avec les mains mouillées et ne l'utilisez pas lorsque vous êtes pieds nus.

• Cette table de cuisson (classe 3) est exclusivement conçue comme appareil de cuisson réservé à l'usage privé. N'utilisez pas cet appareil pour chauffer une pièce. Il en résulterait un risque d'intoxication au monoxyde de carbone et une surchauffe de la table de cuisson. Le fabricant décline toute responsabilité en cas d'utilisation impropre ou de réglage incorrect des commandes.
• L'appareil, ainsi que sès parties accessibles, peuvent atteindre une température très élevée en cours d'utilisation. Les enfants en bas âge (0-3 ans) et les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Ne laissez pas les enfants de jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance.
• L'utilisation d'un appareil à gaz produit de la chaleur et de l'humidité à l'intérieur de la pièce. Veillez à ce que la pièce soit aérée correctement ou installez une hotte aspirante dotée d'un conduit d'évacuation.
• En cas d'utilisation prolongée, il peut s'avérer nécessaire d'aérer davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d'aspiration de la hotte.
• Après utilisation, assurez-vous que les boutons sont bien en position d'arrêt (OFF) et fermez le robinet principal d'arrivée du gaz ou le robinet de la bouteille de gaz.
• Lorsqu'elles atteignent une température trop élevée, les huiles et les matières grasses peuvent s'enflammer facilement. Surveillez régulièrement la cuisson si vous utilisez une quantité importante de graisse, d'huile ou d'alcool (rhum, cognac, vin, par exemple).
• Les matériaux d'emballage doivent être tenus hors de portée des enfants.
• Avant de procéder au nettoyage ou à l'entretien de la tablé de cuisson, laissez-la refroidir.

CONSERVER SOIGNEUSEMENT CES DIRECTIVES

INSTALLATION

Après avoir déballé la table de cuisson, assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche.

Ces directives ne sont valables que pour les pays dont le symbole est reproduit sur la plaque signalétique (sous la table de cuisson).

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

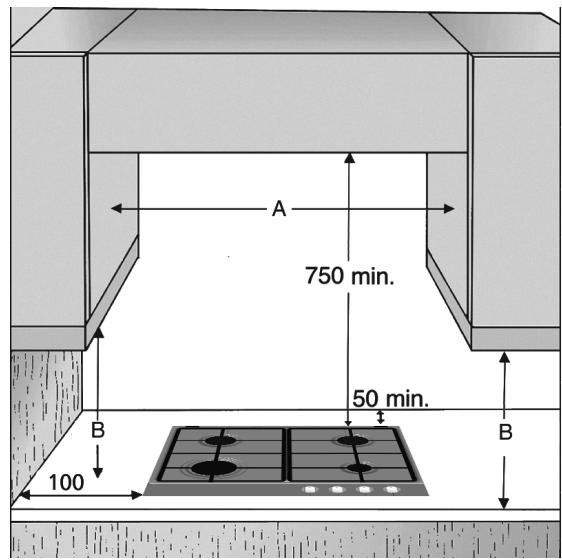

• Ce produit peut être encastré dans un plan de travail de 20 à 50 mm d'épaisseur.
• Si vous n'installez pas de four sous la table de cuisson, placez un panneau de séparation de dimension au moins égale à celle de la découpe pratiquée dans le plan de travail. Ce panneau, qui doit complètement recouvrir la découpe afin d'éviter tout contact avec la partie inférieure de la table de cuisson, doit être positionné à une distance maximale de 150 mm en dessous de la surface supérieure de la surface de travail, mais en aucun cas à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four sous la table de cuisson, assurez-vous qu'il est fabriqué par Whirlpool et qu'il est doté d'un système de refroidissement. Le fabricant décline toute responsabilité si le four installé sous la table de cuisson est d'une autre marque.
• Avant de procéder à l'installation, assurez-vous que :
• les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson (voir l'étiquette signalétique et le tableau des injecteurs);
• les surfaces extérieures des meubles ou des appareils adjacents à la table de cuisson résistent à la chaleur, conformément aux réglementations locales en vigueur ;
• cet appareil n'est pas raccordé à un dispositif d'évacuation des fumées. Il doit être installé conformément aux normes d'installation en vigueur. Faire particulièrement attention aux normes d'aération ;
• les produits de la combustion sont évacués vers l'extérieur, à travers une hotte ou des ventilateurs électriques installés sur un mur et/ou sur une fenêtre.

(Appliquez l'étiquette de la garantie ici)

RACCORDEMENT AU GAZ

AVERTISSEMENT

Cette opération doit être réalisée par un technicien qualifié.

• Le système d'arrivée du gaz doit être conforme aux réglementations locales en vigueur dans le pays d'installation.
• Vous trouverez les réglementations locales en vigueur pour certains pays au paragraphe « Référence aux réglementations locales ». Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installateur.
• La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux réglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux réglementations locales en vigueur dans le pays d'installation. Intercalez le joint (B) dans le raccord coudé. La longueur maximale du tuyau est de 2 m.
• POUR LA BELGIQUE UNIQUEMENT : Il est nécessaire de remplacer le raccord coudé (A) sur l'appareil par celui fourni (si présent).

IMPORTANT : Si vous utilisez un tuyau en acier inoxydable, veillez à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau doit être libre d'accès sur toute sa longueur pour permettre son inspection.

- Une fois le tuyau de gaz raccordé, vérifiez l'absence de fuites à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position

maximale ⚠ à la position minimale ⚠ pour vérifier la stabilité de la flamme.

Cette opération doit être réalisée par un technicien qualifié.

• Les branchements électriques doivent être réalisés conformément aux réglementations locales en vigueur.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
  • N'utilisez pas de rallonge.

L Masse (jaune/vert) N

IMPORTANT : les données relatives à la tension et à la puissance absorbée sont indiquées sur l'étiquette signalétique.

ASSEMBLAGE

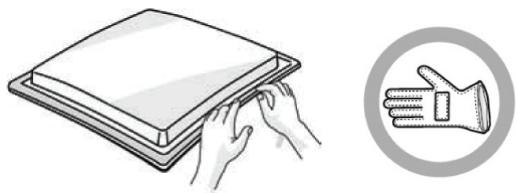

Après avoir nettoyé le contour de la table de cuisson, appliquez le joint fourni comme illustré sur la figure.

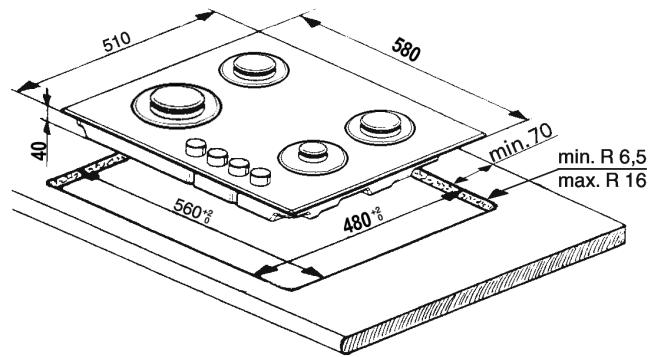

Installez la table de cuisson dans l'ouverture du plan de cuisson dont les dimensions correspondent à celles figurant dans le mode d'emploi.

REMARQUE : le cordon d'alimentation doit être suffisamment long pour permettre son extraction par le haut.

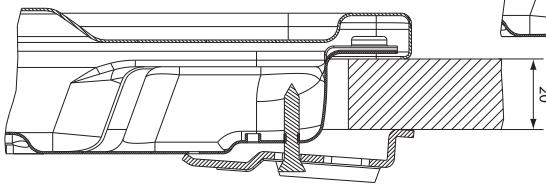

Pour fixer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orifices prévus à cet effet (indiqués par la flèche) et fixez-les à l'aide des vis en fonction de l'épaisseur de la table de cuisson (voir figures suivantes).

Plan 20 mm

Plan 30-50 mm

Cette opération doit être réalisée par un technicien qualifié.

Si votre appareil est conçu pour fonctionner avec un type de gaz différent de celui indiqué sur l'étiquette signalétique et sur l'étiquette d'information appliquée sur le dessus de la table de cuisson, remplacez les injecteurs.

Retirez l'étiquette d'information et conservez-la avec le mode d'emploi.

Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d'emploi.

• Les injecteurs doivent être remplacés par le Service Après-vente ou par un technicien qualifié.
• Les injecteurs non livrés avec l'appareil doivent être commandés auprès du Service Après-vente.
  • Réglez les robinets sur le minimum.

REMARQUE : si vous utilisez du gaz de pétrole liquéfié (G30/G31), la vis de réglage du débit minimal de gaz doit être serrée à fond.

IMPORTANT : si les boutons de commande des brûleurs tournent difficilement, contactez le Service Après-vente pour le remplacement du robinet du brûleur si celui-ci est défectueux.

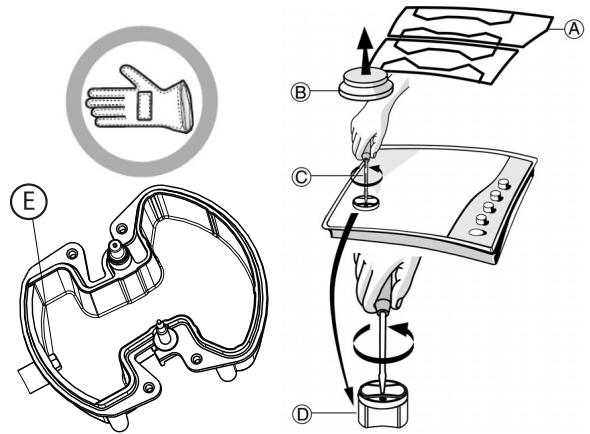

REMPLACEMENT DES INJECTEURS (voir le tableau des injecteurs dans le mode d'emploi)

• Retirez les grilles (A).
• Retirez les brûleurs (B).
- Utilisez une clef à douille de taille appropriée et dévissez l'injecteur (C) à remplacer.
- Remplacez-le par l'injecteur compatible avec le nouveau type de gaz.
- Assemblez de nouveau l'injecteur dans (D).
- Si vous possédez un brûleur à multiples couronnes, utilisez la clé latérale pour remplacer l'injecteur (E).

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

Pour vous assurer que le réglage minimal est correctement réglé, retirez le bouton et procédez comme suit :

• serrez la vis pour réduire la hauteur de la flamme (-) ;
• desserrez la vis pour augmenter la hauteur de la flamme (+).

Le réglage doit être effectué avec le robinet à la positon de réglage minimum (petite flamme) ⚠.

• L'air primaire des brûleurs ne doit pas être réglé.
- Allumez maintenant les brûleurs et tournez les boutons de la position maximale (vers la position minimale) pour vérifier la stabilité de la flamme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

L'installation et l'entretien de l'appareil doivent être effectués par un technicien qualifié conformément aux réglementations en vigueur, et en particulier :

• Décret du 2 août 1977

Règles techniques et de sécurité applicables aux installations au gaz et aux hydrocarbures liquéfiés situées dans les immeubles résidentiels et dépendances.

• Standard DTU P 45 - 204

Installations alimentées au gaz (antérieurement DTU n° 61-1 - Installations alimentées au gaz Avril 1982 + supplément n° 1 de Juillet 1984).

- Réglementations en matière de Santé applicables dans le département

Pour les appareils branchés à la prise secteur.

• Standard NF C 15-100

Installations électriques basse tension - Normes.

SERVICE APRÈS-VENTE

Avant de contacter le Service Après-vente, veillez à être en mesure de fournir les indications suivantes :

• le type de panne ou de problème ;
• le modèle précis (indiqué sur l'étiquette apposée sur le mode d'emploi/la garantie) ;
• le code service (numéro suivant le mot SERVICE sur l'étiquette signalétique apposée sous la table de cuisson et sur l'étiquette collée dans le mode d'emploi/la garantie) ;
• votre adresse complète et votre numéro de téléphone.

Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé, comme indiqué dans la garantie.

SERVICE

0000 000 00000

GUIDE DE DÉPANNAGE

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service Après-vente, consultez le chapitre Guide de dépannage afin d'identifier le problème.

1. Le brûleur ne s'allume pas ou la flamme est irrégulière

Vérifiez que :

• l'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert.
  • la bouteille de gaz ( liquide) n'est pas vide.
• les ouvertures des brûleurs ne sont pas obstruées.
  • l'extrémité de la bougie n'est pas encrassée.

• tous les éléments des brûleurs sont positionnés correctement.
  • Il n'y a pas de courant d'air à proximité de la table de cuisson.

• Le brûleur ne reste pas allumé

Vérifiez que :

• lors de l'allumage du brûleur, le bouton est maintenu enfoncé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher.
• les ouvertures du brûleur ne sont pas obstruées à proximité du thermocouple.

• l'extrémité du dispositif de sécurité n'est pas encrassée.
  • le réglage du débit minimal de gaz est correct (voir paragraphe correspondant).

• Les ustensiles de cuisson ne sont pas stables

Vérifiez que :

• le fond des ustensiles de cuisson est parfaitement plat ;
- l'ustensile de cuisson est correctement centré sur le brûleur.
- les grilles n'ont pas été inversées ou mises en place de façon incorrecte.

Si le problème persiste après ces vérifications, contactez votre Service Après-vente le plus proche.

NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

AVERTISSEMENT

Débranchez l'appareil avant de procéder à son entretien.

• Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Éliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

REMARQUE : nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

• N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  • N'utilisez pas d'appareils de nettoyage à la vapeur.
  • N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Si vous disposez d'une table de cuisson iXelium, respectez les instructions de nettoyage suivantes :

• Utilisez un chiffon doux (en microfibre de préférence), avec de l'eau ou un détergent à utilisation quotidienne pour le verre.
• N'utilisez pas de papier essuie-tout, susceptible de laisser des traces sur la table de cuisson.

NETTOYAGE DES ÉLÉMENTS DE LA TABLE DE CUISSON

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  • Rincez et séchez
• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
  • Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Éliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.
  REMARQUE : pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

DÉCLARATION DE CONFORMITÉC

• Cette table de cuisson a été conçue, fabriquée et commercialisée en conformité aux :
• normes de sécurité de la directive « Gaz » 2009/142/CE (p. ex : CEE 90/396) ;
• objectifs de sécurité de la Directive « Basse tension » 2006/95/CE (en remplacement de la Directive 73/23/CEE et modifications ultérieures) ;
• exigences de protection de la Directive "CEM" 2004/108/CEE ;
• Cet appareil respecte les exigences d'écoconception de la réglementation européenne n° 66/2014, conformément à la norme européenne EN 30-2-1.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Élimination de l'emballage

Les matériaux d'emballage sont entièrement recyclables, comme l'indique le symbole de recyclage (✗). Par conséquent, les différents composants du four doivent être mis au rebut dans le respect de l'environnement et des réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

• Cet appareil est certifié conforme à la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE).
• En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit.
• Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit pas être traité comme un déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

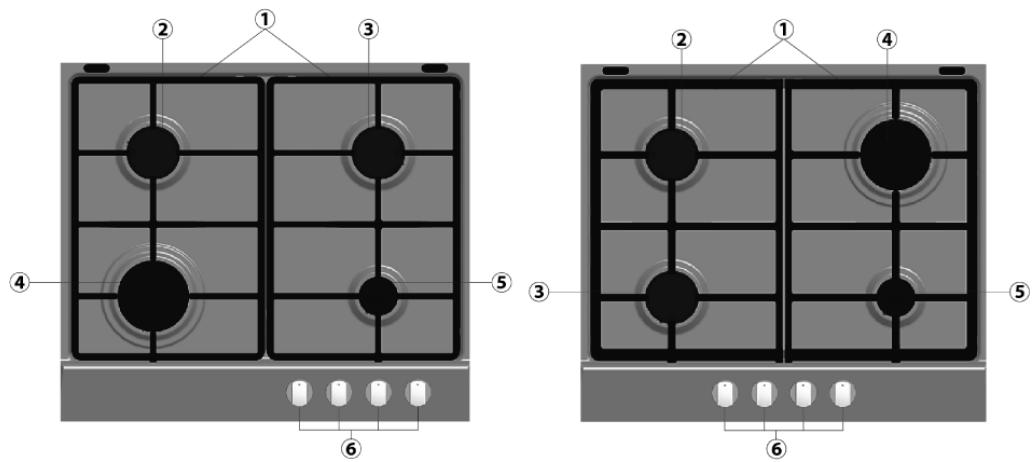

DESCRIPTION DU PRODUIT

1. Grilles amovibles
2. Brûleur semi-rapide
3. Brûleur semi-rapide
4. Brûleur rapide
5. Brûleur auxiliaire
6. Boutons de commande

Symboles

Cercle ombré

Grande flamme

Petite flamme

• Robinet fermé
  Ouverture/débit max
  Ouverture min./débit réduit

Les symboles 📄 🔊 🔒 indiquent la zone de cuisson activée par le bouton en question.

Remarque : l'aspect de votre table de cuisson peut légèrement différer de celui du dessin. Le positionnement des brûleurs et les symboles de contrôle peuvent varier.

CONSEILS PRATIQUES POUR UTILISER LES BRÛLEURS

Cette table de cuisson est équipée de brûleurs de différents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes :

• Utilisez des ustensiles de cuisson d'un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau de droite).
• Utilisez exclusivement des ustensiles de cuisson à fond plat.
• Cuisez les aliments dans une quantité d'eau adaptée aux besoins et laissez le couvercle sur la casserole.
• Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson.

IMPORTANT : une utilisation inappropriée des grilles peut endommager la table de cuisson : ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

N'utilisez pas :

• de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite.
• de diffuseurs de chaleur comme des mailles métalliques ou tout autre type.
• deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).

MODE D'EMPLOI DE LA TABLE DE CUISSON

AVERTISSEMENT

Ne laissez pas la flamme du brûleur dépasser du bord de la casserole.

IMPORTANT : LORSQUE LA TABLE DE CUISSON EST UTILISÉE, ELLE PEUT ÊTRE CHAUDE DANS SON INTÉGRALITÉ.

• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position de flamme maximale.
• Appuyez sur le bouton du panneau de commande et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.
• Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 à 10 secondes environ pour permettre le fonctionnement correct du dispositif.

Brûleur	∅ d'ustensile de cuisson
Rapide	De 24 à 26 cm
Semi-rapide	De 16 à 24 cm
Auxiliaire	De 8 à 14 cm

Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).

- Ne maintenez pas le bouton enfoncé plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.

En cas d'extinction accidentelle de la flamme d'un brûleur, éteignez ce dernier et attendez au moins une minute avant de tenter de le rallumer.

REMARQUE : si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment. Dans un tel cas, veuillez répéter les opérations décrites ci-dessus.

DIMENSIONS ET DISTANCES A RESPECTER (mm)

510 40 580 min.70 min. R 6,5 max. R 16 560° 480°

A 750 min. 50 min. B 100 B

REMARQUE : si la distance « A » entre les éléments muraux est de 600 mm à 730 mm, la hauteur « B » doit être au minimum de 530 mm. Si la distance « A » entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur « B » doit être au minimum de 400 mm.

Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

TABLEAU DES INJECTEURS
CATÉGORIEII2E+3+

Type de gaz utilisé	Type de brû-leur	Marque de l'injecteur	Débit thermique nominalkW	Consomma-tion nominale	Puissance thermique réduite kW		Pression du gaz mbar
					BE	FR	min.	nom.	max.
GAZ NATUREL (Méthane) G20	Rapide	115 Y	3,00	286 l/h	0,80	0,60
	Semi-rapide	95 Z	1,75	167 l/h	0,45	0,35	17	20	25
	Auxiliaire	72 X	1,00	95 l/h	0,35	0,30
GAZ NATUREL (Méthane) G25	Rapide	115 Y	3,00	332 l/h	0,60
	Semi-rapide	95 Z	1,75	194 l/h	0,35		20	25	30
	Auxiliaire	72 X	1,00	111 l/h	0,30
GAZ DE PETROLE LIQUÉFIÉ (Butane) G30	Rapide	85	3,00	218 g/h	0,60
	Semi-rapide	63	1,75	127 g/h	0,35		20	28-30	35
	Auxiliaire	50	1,00	73 g/h	0,30
GAZ DE PETROLE LIQUÉFIE (Propane) G31	Rapide	85	3,00	214 g/h	0,60
	Semi-rapide	63	1,75	125 g/h	0,35		25	37	45
	Auxiliaire	50	1,00	71 g/h	0,30

Type de gaz utilisé	Configuration du modèle 4 BRÛLEURS	Puissance thermique nominale (kW)	Consommation totale nominale	Air nécessaire ( m^3 ) à la combustion de 1 m^3 de gaz
G20 20 mbar	1 R - 2 SR - 1 AUX	7,50	715 l/h	9,52
G25 25 m bars	1 R - 2 SR - 1 AUX	7,50	831 l/h	8,187
G30 28-30 mbar	1 R - 2 SR - 1 AUX	7,50	545 g/h	30,94
G31 37 m bars	1 R - 2 SR - 1 AUX	7,50	535 g/h	23,80

ALIMENTATION ÉLECTRIQUE : 230 V \~ 50 Hz 0,6W
