Intitulé	Description
Type de produit	Vélo électrique urbain
Caractéristiques techniques principales	Cadre en aluminium, moteur brushless, transmission Shimano
Alimentation électrique	Batterie lithium-ion rechargeable
Capacité de la batterie	36V, 10Ah
Autonomie	Jusqu'à 50 km selon le mode d'assistance
Dimensions approximatives	170 cm x 60 cm x 110 cm
Poids	22 kg
Compatibilités	Accessoires standards de vélo urbain
Type de batterie	Batterie lithium-ion
Tension	36V
Puissance	Moteur de 250W
Fonctions principales	Assistance au pédalage, modes de conduite réglables
Entretien et nettoyage	Nettoyage régulier du cadre et des composants, vérification de la pression des pneus
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Éclairage avant et arrière, freinage à disque
Informations générales	Garantie de 2 ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - CITY REVOE

Comment charger la batterie de mon REVOE CITY ?

Pour charger la batterie de votre REVOE CITY, branchez le chargeur fourni sur la prise de charge située sous le guidon. Assurez-vous que la prise murale est fonctionnelle et attendez que le voyant de charge devienne vert.

Quelle est l'autonomie maximale de la batterie ?

L'autonomie maximale de la batterie du REVOE CITY est d'environ 40 km, selon les conditions de conduite et le poids du conducteur.

Comment régler la hauteur du guidon ?

Pour régler la hauteur du guidon, dévissez la vis de serrage située à la base du guidon, ajustez la hauteur souhaitée et revissez la vis de serrage pour sécuriser le guidon.

Que faire si mon REVOE CITY ne s'allume pas ?

Si votre REVOE CITY ne s'allume pas, vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et qu'il ne s'allume toujours pas, vérifiez les connexions électriques et consultez le manuel d'utilisation pour d'autres solutions.

Comment entretenir mon REVOE CITY ?

Pour entretenir votre REVOE CITY, nettoyez régulièrement le cadre et les roues, vérifiez la pression des pneus, serrez les vis et graissez les pièces mobiles. Consultez le manuel pour des instructions détaillées.

Comment utiliser le mode d'assistance électrique ?

Pour utiliser le mode d'assistance électrique, allumez le REVOE CITY et appuyez sur le bouton de mode d'assistance situé sur le guidon. Vous pouvez choisir entre plusieurs niveaux d'assistance selon vos besoins.

Est-ce que le REVOE CITY est étanche ?

Le REVOE CITY est conçu pour résister à des éclaboussures, mais il n'est pas entièrement étanche. Il est recommandé de ne pas l'exposer à des pluies fortes ou de le plonger dans l'eau.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le REVOE CITY sont disponibles sur notre site web officiel ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces avant l'achat.

MODE D'EMPLOI CITY REVOE

• Toujours porter un casque et des gants.
• Portez des vêtements d'airs et/ou réfléchissants. Portez des vêtements serrés au niveau des jambes ou utilisez des pinces de pantalon.
• Respectez le code de la route.
• Ne faites pas d'actions dangereuses lors de la conduite. Gardez vos deux mains sur le guidon.
• Ne pas détourner l'usage du produit. Ce vélo n'est pas prévu pour un usage acrobatique.
• Sur route mouillée ou glissante : adaptez votre conduite.
• Pendant que vous pilotez, n'utilisez ni écouteurs, ni téléphone.
• Contrôler régulièrement le serrage des différents éléments vissés, notamment les axes de roues, ces fixations peuvent perdre de leur efficacité.
• Ne pas modifier ou transformer le vélo.
• Chargez votre batterie dans un environnement sec et une température située entre 0 et 40°C.
• Ne jamais tenter de charger la batterie avec un chargeur autre que celui fourni.
• En cas de non utilisation ou utilisation ponctuelle, il faut recharger complètement la batterie au moins tous les 3 mois afin de garantir son bon fonctionnement et éviter qu'elle ne tombe en décharge profonde et ne puisse plus fonctionner.
• Garantie 2 ans en usage normal. L'ouverture ou modification de la batterie annule la garantie.
• Tout non respect des précautions d'usage entraînera une annulation de la garantie.
• Ne pas ouvrir la batterie, la roue moteur, le capot contenant le contrôleur et batterie ou le moteur.

Pousser sur la clé puis tourner dans le sens des aiguilles d'une montre :

Votre roue est bloquée.

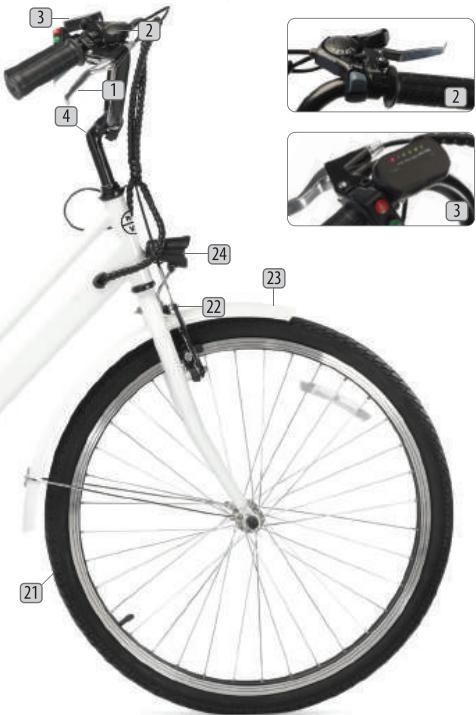

1- Levier de frein ## Brake lever
2- Levier de changemant de vitesse ## Shift lever
3- Panneau de contrôle ## Display
4- Potence ## Stem
5- Seat ## Saddle
6- Levier de selle ## Seat lever
7- Serrage selle ## Seat lock
8- Poignée batterie ## Battery handle
9- Batterie ## Battery
10- Porte-bagages ## Carrier
11- Garde-boue arrière ## Rear mudguard
12- Feu arrière ## Rear light
13- Roue arrière ## Rear wheel
14- Frein arrière ## Rear brake
15- Moteur ## Motor
16- Dérailleur ## Dérailleur
17- Béquille ## Stand
18- Capteur de pédalage ## Sensor
19- Pédalier ## Crank set
20- Pédale ## Pedal
21- Roue avant ## Front wheel
22- Frein avant ## Front brake
23- Garde-boue avant ## Front mudguard
24- Feu avant ## Front light

Insérez la clé dans la batterie et tournez la sur la position ON.

Pédalez pour démarrer votre VAE.

Conformément à la norme en vigueur, l'assistance se coupe à 25 km/h.

Le moteur s'arrête automatiquement lorsque vous cessez de pédaler (roue libre) ou freinez.

Arrêt

Tournez la clé de la batterie sur la position OFF.

OPERATION

Start-up

MAX **: FR Variable selon le poids du conducteur, la force du vent, le type de terrain et les conditions climatiques

Votre VAE est équipé d'une batterie lithium-ion et d'un chargeur intelligent spécifique

Ne jamais utiliser un autre chargeur que le chargeur fourni sous peine d'endommager la batterie

Chargez votre batterie dans un environnement sec et à une température située entre 0°C et 40°C.

Une batterie complètement déchargée sans être rechargée pendant 6 mois subit une décharge profonde et ne pourra alors plus fonctionner.

Pour une utilisation optimale, nous vous recommandons de faire une charge complete une fois tous les mois même si vous n'utilisez pas votre VAE.

Avant la première utilisation de votre VAE, il est recommandé de charger complètement la batterie.

Par la suite, la batterie peut être chargée à tout moment et quelque soit son niveau de charge.

La garantie est caduque en cas de choc, projection d'eau autres facteurs anormaux.

Ne pas ouvrir la batterie, le moteur, le capot étanche contenant la batterie et le contrôleur.

Un indicateur de charge apparait sur le panneau de contrôle de votre VAE.

Lorsque votre trajet est terminé ou si la batterie est déchargée, chargez-la immédiatement.

BATTERY

Nous fournissons un chargeur intelligent dédié qui a une fonction de protection de charge, lorsque la batterie est chargée à 100%, le chargeur s'arrête automatiquement de charger

LED ROUGE : La batterie est en charge

LED VERTE : La batterie est chargée

Le temps de charge est d'environ 5 heures

Instructions de charge

- Brancher le chargeur sur le connecteur (ouvrir le capot caoutchouc et insérer) puis brancher le chargeur sur la prise secteur

- Lorsque la LED devient verte, vous pouvez débrancher le chargeur

NE LAISSEZ JAMAIS LE PRODUIT EN CHARGE SANS SURVEILLANCE

Lorsque votre trajet est terminé ou si la batterie est déchargée, chargez-la immédiatement.

Temps de charge : 5-6 heures

Après la charge, débranchez d'abord la prise d'entrée (de la prise), puis débranchez

le connecteur de sortie (du vélo).

Laissez votre VAE en charge pour une durée de 6 heures avant la première utilisation.

Ne jamais charger la batterie pendant plus de 24 heures.

Les batteries Li-ion ne possèdent pas de «mémoire».

Les cydes de décharge / charge partiels ne nuisent pas à la capacité ou aux performances de la batterie.

Assurez-vous toujours positionner l'interrupteur d'alimentation du vélo sur "OFF" après chaque utilisation.

EN

CHARGER

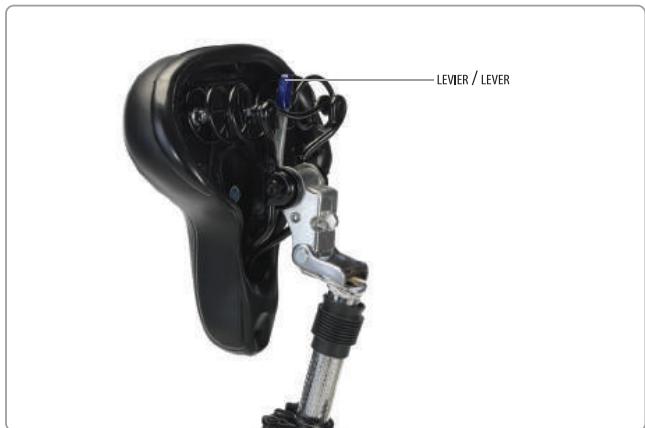

Basculer la selle vers l'avant en tirant sur le levier.

Pousser sur la clé et la tourner vers la position de débloquage de la batterie.

Lever la poignée et tirer la batterie vers le haut pour la sortir de son logement.

LEVIER / LEVER

GARANTIE

Votre VAE est garanti pour un usage normal pendant 2 ans.

Les conditions de la présente garantie ne s'appliquent qu'à condition que le produit soit acheté sur le territoire de l'EU et des DOM TOM français, et y demeure. Aucun vendeur ou distributeur ne peut modifier les termes de la présente garantie sauf si le vendeur ou distributeur remplace les conditions de garantie de par ses propres conditions de garantie à l'en-tête de sa société. Exclusion de garantie :

• Tout non respect des précautions d'usage entraînera une annulation de la garantie.
• La garantie commerciale est strictement limitée au remplacement et/ou à la réparation, des pieces reconnues défectueuses.
• Ne pas ouvrir la batterie, la roue moteur, le capot étanche contenant le contrôleur
• Sont exclus de la garantie, le remplacement ou les reparations résultant de l'usure normale des pieces (pneumatiques, pieces d'usure, etc.), l'utilisation d'autres équipements que ceux d'origine.
• Baisse de l'autonomie resultant de l'usure normale de la batterie pouvant atteindre jusqu'à 25% durant la période de garantie.
• La garantie contractuelle n'est applicable pour le 1er utilisateur et n'est pas transférable
• La garantie sera refusée si des dommages ont été causes par abus ou accident

Paris, le 30 Septembre 2017

Déclarons, sous notre seule responsabilité, que les produits :

Référence / Part number

551998

Désignation / Designation

VAE CITY 26'

Et leurs accessoires auxquels se réfère cette déclaration satisfont aux dispositions de la (des) directive(s)

2006/42/CE du 17 Mai 2006

et sont conformes à la (aux) norme(s) ou autres(s) documents normatif(s) :

EN 14764 Velo ville et tout chemins / City trekking

EN 15194 EPAC

Ce vélo est conforme aux exigences de la directive sur la compatibilité électromagnétique (CEM).
