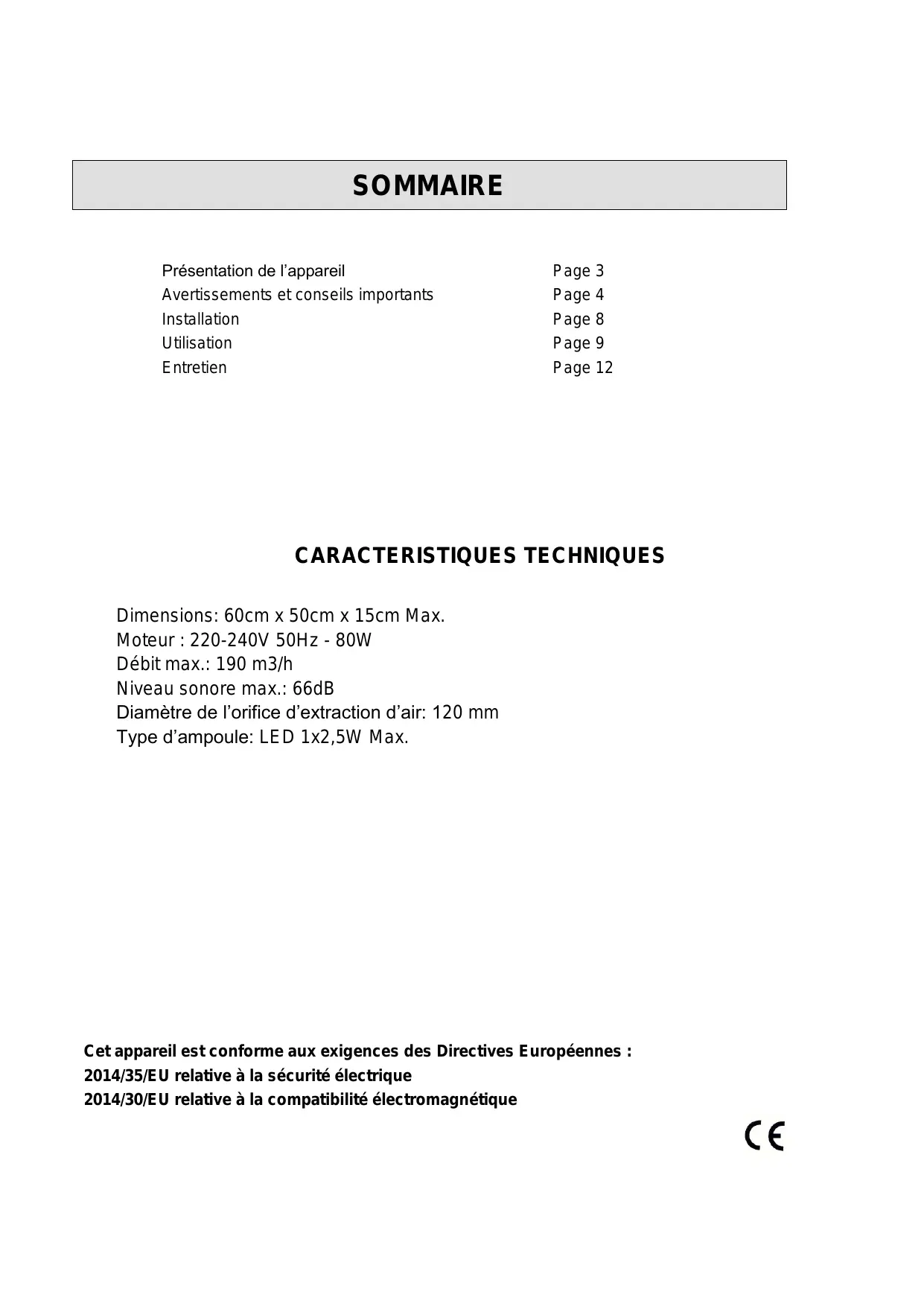

MODE D'EMPLOI THC 200 X CURTISS

Présentation de l'appareil

Page 3

Avertissements et conseils importants

Page 4

Installation

Page 8

Utilisation

Page 9

Entretien

Page 12

CHARACTERISTIQUES TECHNIQUES

Dimensions: 60cm× 50cm× 15cm Max.

Moteur : 220- 240V 50Hz - 80W

Débit max.: 190 m3/h

Niveau sonore max.: 66dB

Diametre de l'orifice d'extraction d'air: 120 mm

Type d'ampoule: LED 1x2,5W Max.

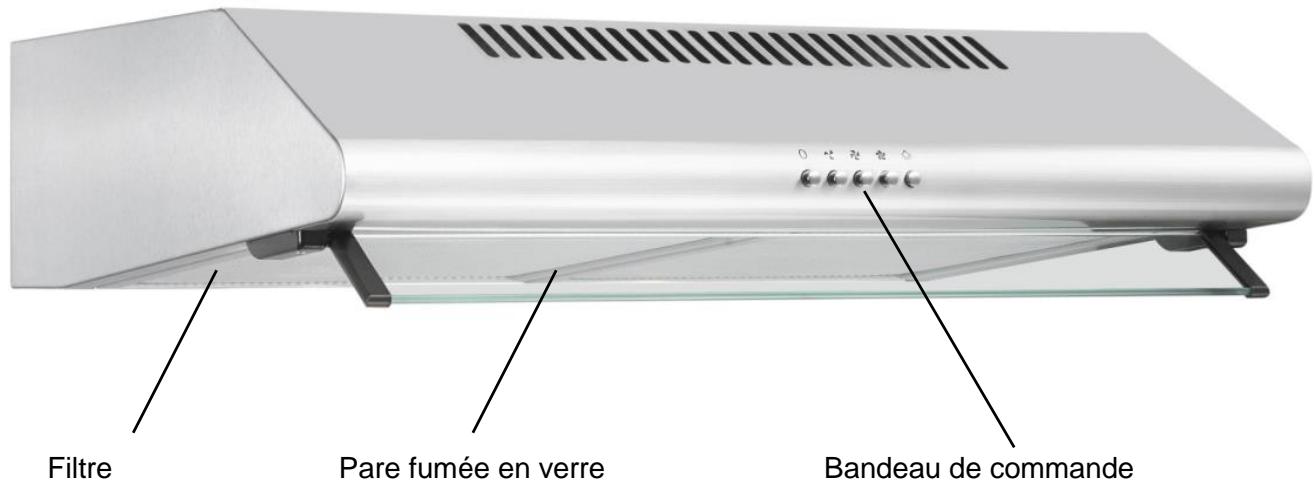

PRESENTATION DE L'APPAREIL

AVENTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet apparéil devait été transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces averisations sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant d'installer et d'utiliser votre hotte.

En ce qui concerne les informations pour l'installation et les raccordements électriques, la manipulation, le nettoyage et la mise au rebut de l'appareil, ↔férez-vous aux paragraphs ci-après de la notice.

En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, reférez-vous au paragraph ci-après de la notice.

Cet apparéil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnement professionals
• les fermes et l'utilisation par les clients des hôtels, motells et autres environnement à caractère résidentiel
• les environnements du type chambres d'hôtes
• La restauration et autres applications similaires y compris la vente au détail

Sécurité

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

• Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparereils utiliser du gaz ou un autre combustible.

• Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

• Ne pas flamber d'aliments sous la hotte de cuisine.
• ATTENTION: Les parties accessibles de cet apparéil peuvent doivent chanDES lorsqu'il est utilisé avec des apparéils de cuisson.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteorie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

• La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus BASSE de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

• Les réglementations concernant le rejet de l'air doivent être respectées.

Dans certaines circonstances, les apparciils électriques peuvent être dangereux.

Ne vérifie pas l'état des filtres quand la hotte aspirante est en fonctionnement.

Ne touche pas les ampôules pendant ou juste après l'utilisation.

Veillez à ce qu'il n'y ait pas de flammes, car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie. Surveillance constament les alimentés friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse.

Débranche la fiche électrique de l'appareil avant toute opération d'entretien.

• Faites attention lorsque la hotte aspirante est utilisée en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.

• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 ^-5 bar).

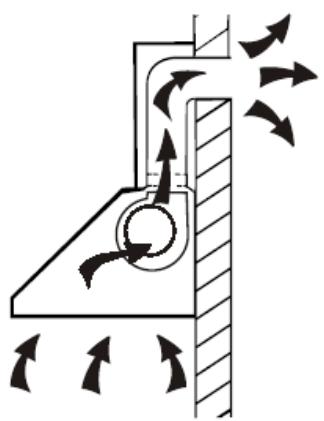

MODE DE FONCTIONNEMENT :

L'appareil a ete conu pour extraire l'air (l'air est aspire et nettoyed par un filtre aluminium, puis il est rejetet a l'exterieur via un tuyau d'évacuation de 150 mm de diametre (non fourni avec l'appareil)) ou recycler l'air (l'air est aspire et nettoyed par un filtre carbone (non fourni avec cet apparieil)).

• Pour extraire l'air, votre hotte aspirante doit être installée comme ceci :

Pour recycler l'air, votre hotte aspirante doit etre installee comme ceci :

ATTENTION: Le filtré carbone et le tuyau d'évacuation ne sont pas fournis avec l'appareil. Contactez un distributeur local pour plus d'informations.

INSTRUCTIONS D'INSTALLATION

La hotte aspirante doit etre placé à 65 cm au-dessus de la surface de la table de cuisson.

Avant d'insteller l'appareil, éteignez-le et débranchez-le de la prise électrique.

Attention, cette notice indique la méthode pour installer la hotte sur un mur en béton. Pour la fixation murale utiliser des vis et des chevilles adaptées à votre mur. En cas de doute contacter votre magasin de bricolage ou un professionnel.

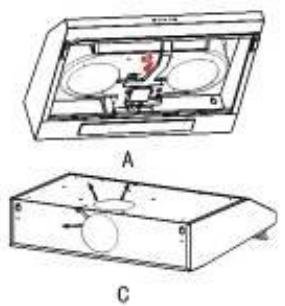

Raccordement en mode évacuation (l'air est evacuated à l'extérieur):

Tournier le levier sur la position en mode extérieur (Image A), installer le clapet anti-retour et le tuyau d'évacuation (non fourni) sur la sortie可以选择, couvrir l'autre sortie avec le capot en plastique, etsteroler le filtre à charbon, le cas échéant (Image C).

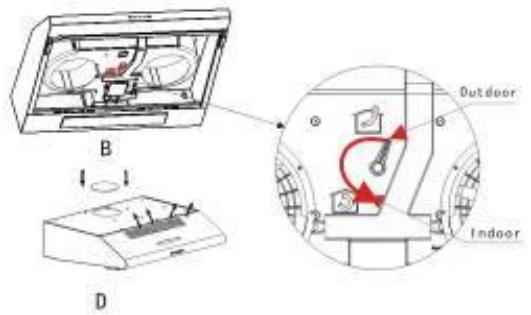

Raccordement en mode recyclage (l'air est filtré et redistribué dans la piece):

Tournez le levier à la position de mode interieur (Image B), installer les deux capots de sortie, et insérer un filtre à charbon (non fourni) (Image D).

Installation de l'appareil (en mode évacuation)

La hotte est livrée avec deux sorties d'air possible, et un couvercle en plastique pour être monté dans le trou non utilisé ainsi qu'un clapet antiretour pour être monté dans l'autre sortie en fonction de la solution可以选择:

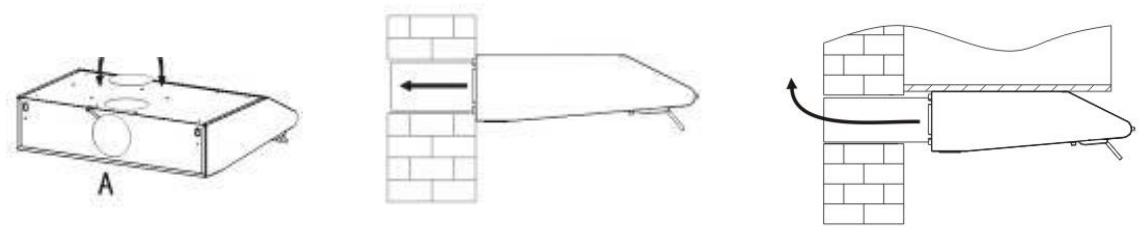

Evacuation arrête (A)

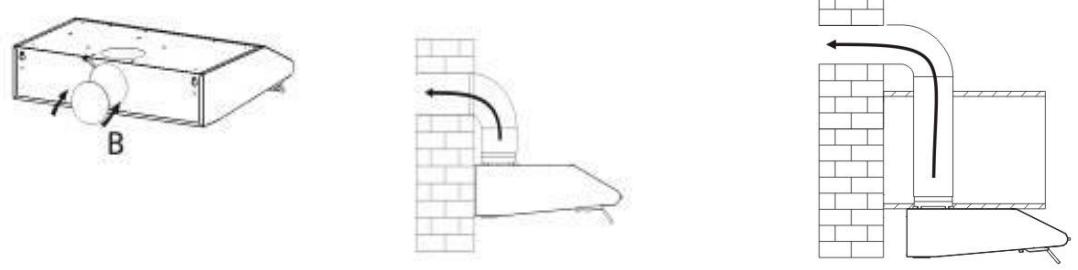

Évacuation par le dessus (B).

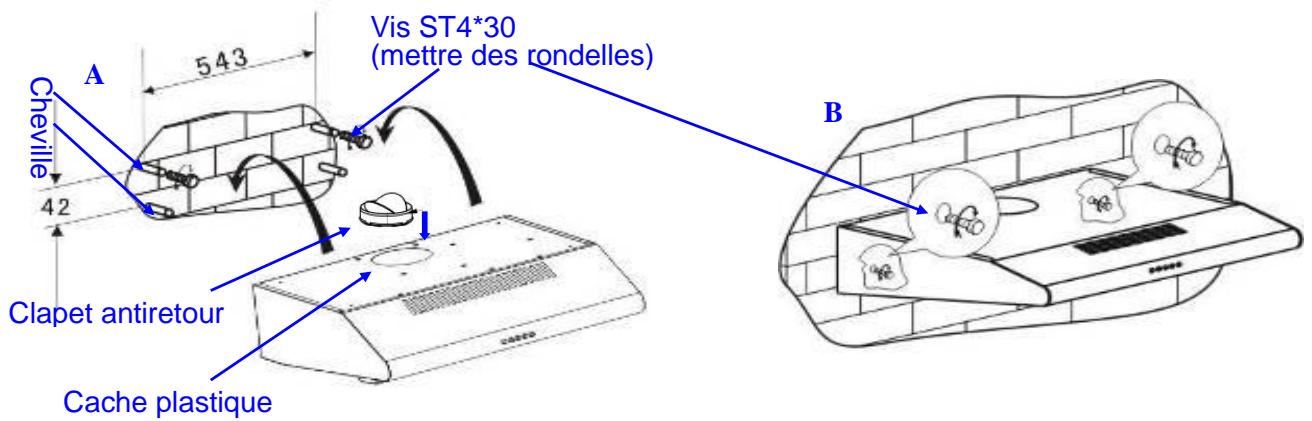

1. Pour installer la hotte sur le mur, percer deux troughs de 8mm sur un endroit approprié en fonction de la distance du centre du trou dans le côte arrêté de la hotte. (Dimension détaillée voir ci-dessous (A)
2. Insérez les chevilles dans les deux trous.
3. Insérez deux vis ST4 * 30 dans les chevilles et les serrer (utiliser des vis avec des rondelles).

4. Mettre en place le capot de la hotte sur les vis fixes.

5. Ensuite, fixer la hotte au mur avec les deux autres chevilles et deux vis ST4 * 30. (Voir B)

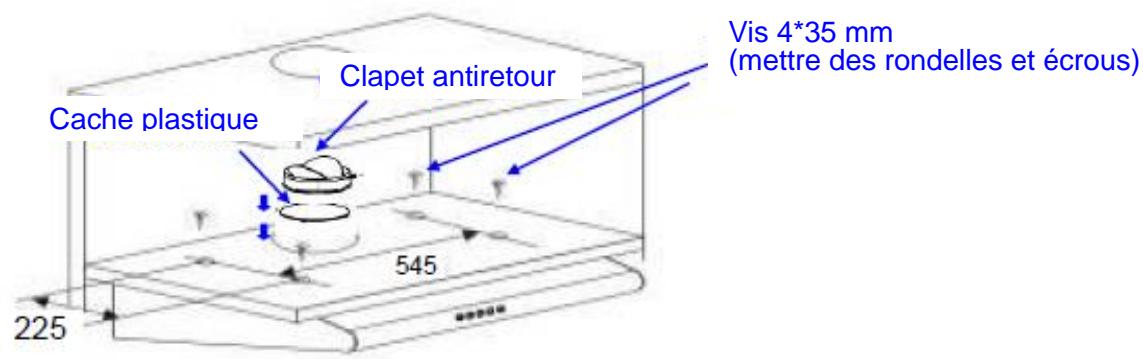

Installation dans un meuble de cuisine :

1. Percez 4 troughs de 6 mm au bas du meuble suspendu. (Dimension détaillée voir ci-dessous image A)

1. Mettre le clapet antiretour sur le capot.
2. Installéz ensuite la hotte sous le meuble, serrez avec des vis 4^*35mm (les vis doivent être utilisées conjointement avec des rondelles et des écrou

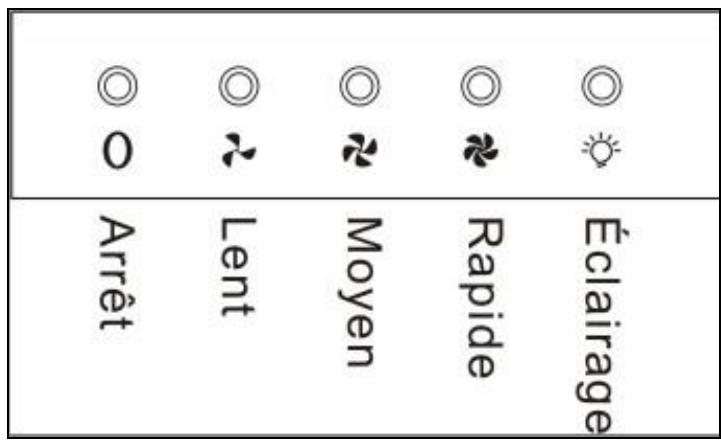

• Appuyez sur la touche « 0 » pour éteindre le moteur.
• Appuyez sur la touche « » pour que le moteur fonctionne à une vitesse lente.
• Appuyez sur la touche « » pour que le moteur fonctionne à une vitesse moyenne.
• Appuyez sur la touche « ⌒ » pour que le moteur fonctionne à une vitesse rapide.
• Appuyez sur la touche « éclairage. Appuyez à nouveau sur cette touche pour éteindre l'éclairage.

CHANGER LES LAMPES D'ECLAIRAGE

Pour changer les ampoules, demontez le filtré métallique comme montré ci-dessous, puis sortir les blocs par l'intérieur.

Débrancher les lampes et les remplacer avec des ampoules LED du même type disponible auprès de votre service après vente.

ATTENTION: Ne touchez pas les ampoules à mains dues.

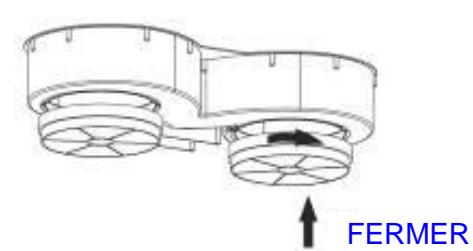

INSTALLER / CHANGER LES FiltRES A CHARBON

1. Retirez le filtré en aluminium de la hotte.
2. Retirez les filtrres à charbon et les changer pour de nouveaux.
3. Remetre le filtré à sa position initiale.

Remarque: Remplacer le filtré à charbon par tous les 3-4 mois.

ENTRETIEN ET NETTOYAGE

• Il est recommandé d'allumer l'appareil avant de commencer à cuisiner.
• Il est recommandé de laisser l'appareil fonctionner 15 minutes après la fin de la cuisson. Avant de nettoyer ou d'entrenir l'appareil, débranchez-le du secteur. Vérifiez que l'appareil est débranché de la prise murale et que sa fiche est sortie de la prise.
• Nettoyez toutes les surfaces extérieures et les boutons de contrôle de l'appareil avec une éponge ou un chiffon doux et un peu de liquide vaisse. Essuyez l'appareil avec un chiffon doux.
• Utilisez uniquement un chiffon humide, car si de l'eau pénétre dans l'appareil, cela peut l'endommager.
• N'utilisez pas de produit nettoyant contenant de l'acide, du solvant, du chloro ou de la soude.
• N'utilisez pas de produit nettoyant abrasif, par exemple un nettoyant en poudre ou en crème, ni d'éponce abrasive, et n'utilisez pas de tampon à récurer ni d'éponce précédemment utilisée avec un produit nettoyant abrasif, car cela déteriorera le matériel des surfaces de l'appareil.
• Il est recommandé de changer régulierement les filtres charbon au moins tous les 3 mois.
• Le filtré aluminium récapuére les graisses, les fumées et les poussières, ilIMPACTe donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus deGRAisse (potentiellement inflammables) sont le boucher. Nettoyez-le avec un détergent menager. Il est recommandé de nettoyer le filtré aluminium tous les mois. Il peut être nettoyé au lave-vaisselle.

ATTENTION : Les filtres sales peuvent s'enflammer !

Informations technique concernant la hotter

	Symbole	Valeur	Unité
Identification du modèle	CURTISS	THC200 THC200X
Consommation d'énergie annuelle	AEC hotte	52,5	kWh/a
Facteur d'accroissement dans le temps	f	1,8
Classe d'efficacité fluidodynamique	/	F
Efficacité fluidodynamique	FDE hotte	6,2
Classe d'efficacité énergétique	/	D
Indice d'efficacité énergétique	IEE hotte	88,8
Débit d'air mesuré au point de rendement maximal	QBEP	103,8	m³/h
Pression d'air mesurée au point de rendement maximal	PBEP	166	Pa
Débit d'air maximal	Qmax	190,5	m³/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	77,1	W
Puisance nominale du système d'éclairage	WL	2,5	W
Eclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	31	Lux
Efficacité lumineuse	LE hotte	24,4	Lux/W
Classe d'efficacité lumineuse	/	B
Efficacité de filtration des graisses	GFE hotte	57,4	%
Classe d'efficacité de filtration des graisses	/	F
Débit d'air à la vitesse minimale	/	137,4	m³/h
Débit d'air à la vitesse maximale	/	186	m³/h
Emissions acoustiques de l'air pondérées de la valeur A	LwA	66	dB(A)
Consommation d'énergie en mode «arrêt»	P。	0	W
Consommation d'énergie en mode «veille»	Ps	0	W

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2012/19/UE afin de

pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n'avant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses
