PA8015P KIT - Cpl TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-LINK
Modèle	PA8015P KIT
Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Dimensions (approx.)	10,5 x 6 x 4 cm (par adaptateur)
Poids (approx.)	180 g (par adaptateur)
Alimentation	100-240 V AC, 50/60 Hz
Port Ethernet	1 port RJ45 10/100/1000 Mbps
Prise électrique intégrée	Oui, pour extension et réduction des interférences
Bouton Pair	Configuration sécurisée du réseau CPL (appui 1 s) et réinitialisation (appui >6 s)
Indicateurs LED	Power (alimentation), Powerline (liaison CPL), Ethernet (connexion filaire)
Fonctions principales	Extension de réseau via le courant électrique, cryptage AES 128 bits, mode économique
Mode d'économie d'énergie	Automatique après 5 minutes d'inactivité (LED clignotante lente)
Sécurité	Réseau sécurisé par couplage (Pair), cryptage AES 128 bits
Compatibilité	Tous les adaptateurs CPL TP-LINK HomePlug AV2
Configuration	Plug-and-play par défaut, utilitaire tpPLC pour réglages avancés
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de liquides
Précautions de sécurité	Ne pas exposer à l'eau, au feu ou à l'humidité ; ne pas ouvrir ou réparer soi-même
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; remplacer par un modèle identique en cas de défaillance
Informations générales	Kit comprenant 2 adaptateurs PA8015P ; prise électrique intégrée pour réduire le bruit

FOIRE AUX QUESTIONS - PA8015P KIT TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez le bouton Pair enfoncé pendant plus de 6 secondes jusqu'à ce que le voyant d'alimentation s'éteigne momentanément puis se rallume.

Que faire si le voyant Powerline est éteint ?

Essayez une autre prise murale et vérifiez que tous les adaptateurs sont sur le même circuit électrique. Vous pouvez aussi tenter de recoupler les appareils avec le bouton Pair. Si le problème persiste, contactez le support technique.

Pourquoi n'ai-je pas de connexion Internet dans mon réseau CPL ?

Assurez-vous que tous les adaptateurs sont sur le même circuit et que les voyants Powerline sont allumés. Vérifiez également les connexions Ethernet et testez la connexion Internet directement depuis le modem/routeur.

Un adaptateur couplé avec succès ne se reconnecte pas après avoir été déplacé, que faire ?

Branchez-le sur une autre prise du même circuit. Essayez de le recoupler avec le bouton Pair. Éloignez-le d'appareils électroménagers (lave-linge, climatiseur) ou branchez ces appareils sur la prise intégrée de l'adaptateur pour réduire les interférences.

Comment ajouter un nouvel adaptateur à mon réseau CPL existant ?

Appuyez 1 seconde sur le bouton Pair d'un adaptateur déjà connecté, puis dans les 2 minutes, appuyez 1 seconde sur le bouton Pair du nouvel adaptateur. Le voyant Powerline s'allume lorsque le couplage est réussi.

Que signifie un voyant Power qui clignote lentement ?

Cela indique que l'adaptateur est en mode d'économie d'énergie. Il passe automatiquement dans ce mode après 5 minutes d'inactivité ou si l'appareil connecté est éteint.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, il est recommandé de brancher les adaptateurs directement sur une prise murale pour éviter les interférences et garantir les performances. La prise intégrée permet de brancher d'autres appareils.

Comment configurer mon réseau CPL de manière avancée ?

Téléchargez l'utilitaire tpPLC depuis le site TP-LINK (recherchez votre modèle). Installez-le sur un ordinateur connecté au réseau CPL pour gérer les paramètres, le cryptage et les priorités.

L'adaptateur n'est pas reconnu par mon ordinateur, que vérifier ?

Assurez-vous que le voyant Ethernet est allumé. Si non, vérifiez le câble RJ45 et essayez un autre port. Redémarrez l'adaptateur en le débranchant et rebranchant. L'utilitaire tpPLC peut aussi aider au diagnostic.

Comment mettre à jour le firmware de l'adaptateur CPL ?

Rendez-vous sur la page de support du produit sur le site TP-LINK. Téléchargez la dernière version du firmware et suivez les instructions via l'utilitaire tpPLC.

MODE D'EMPLOI PA8015P KIT TP-LINK

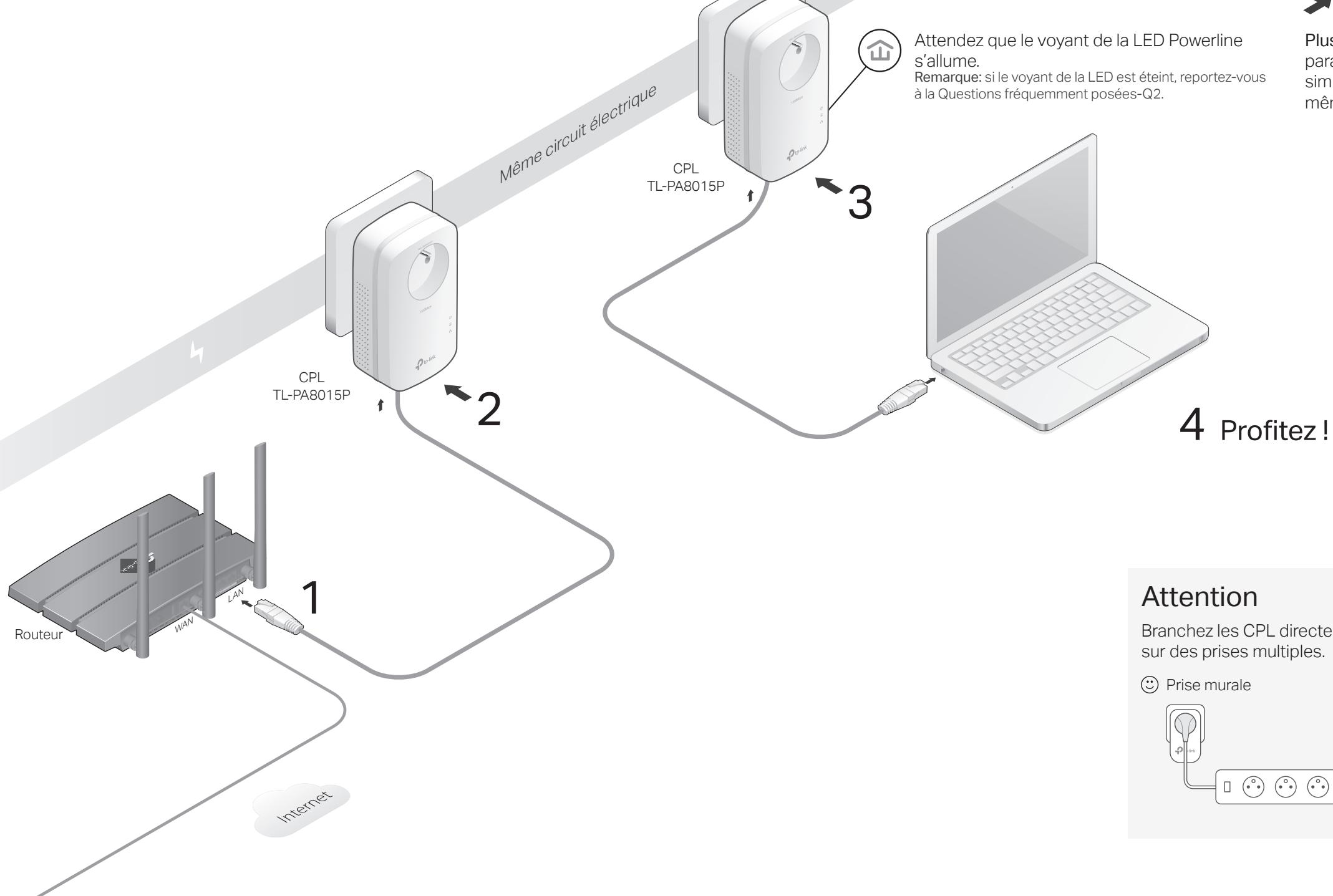

Guide d'installation rapide

• Applicable au TL-PA8015P et à ses différents packs
• Les images peuvent différer de leur produit.

Pour ajouter des CPL avec les paramètres par défaut, branchez-les simplement aux prises murales du même circuit électrique.

4 Profitez!

Attention

Branchez les CPL directement dans des prises murales et non sur des prises multiples.

Prise murale

Bande de puissance

Configurer un réseau CPL sécurisé par couplage (recommandé)

Vous pouvez créer ou rejoindre un réseau CPL sécurisé en appuyant sur le bouton Pair des deux CPL simultanément.

Conseil: nous vous recommandons de brancher les CPL les uns à côté des autres lors du couplage.

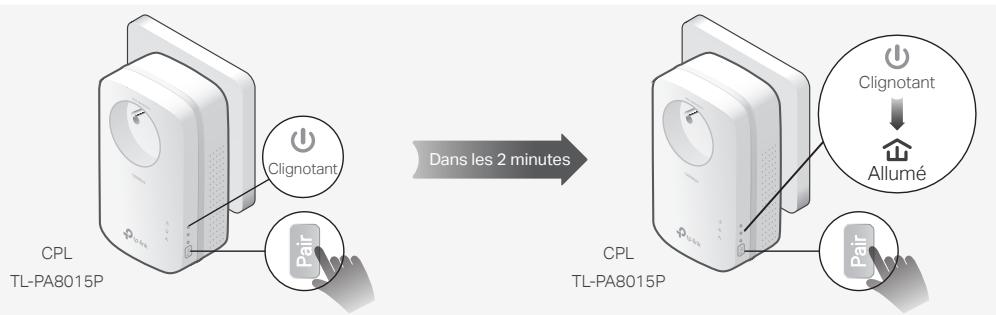

Pour créer un réseau CPL sécurisé:

1 Appuyez sur le bouton Pair de l'un des CPL pendant 1 seconde. Son voyant d'alimentation U devrait commencer à clignoter. Remarque: si le voyant d'alimentation ne clignote pas, appuyez à nouveau sur le bouton Pair. 2 (Dans les 2 minutes qui suivent) Appuyez sur le bouton Pair d'un autre CPL pendant 1 seconde. Son voyant d'alimentation Ⓞ devrait commencer à clignoter. 3 Lorsque le voyant CPL s'allume, un réseau CPL a été créé avec succès.

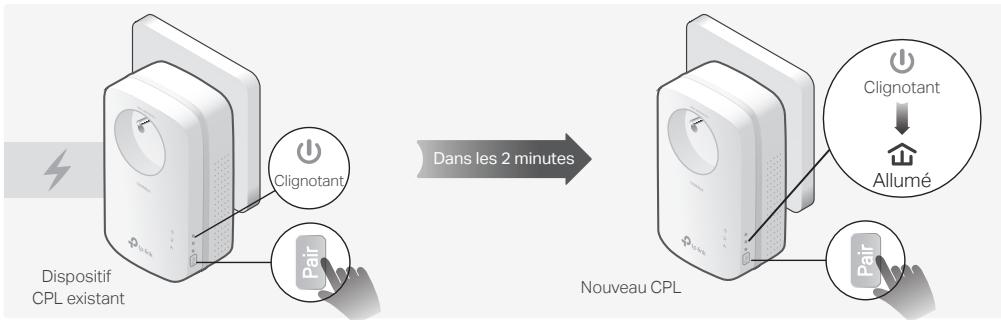

Pour rejoindre un réseau CPL sécurisé existant:

1. Appuyez sur le bouton Pair de l'un des CPL existants pendant 1 seconde. Son voyant d'alimentation commence à clignoter. Remarque : si le voyant d'alimentation ne clignote pas, appuyez à nouveau sur le bouton Pair. 2. Dans les 2 minutes, appuyez sur le bouton Pair du nouveau CPL pendant 1 seconde. Son voyant d'alimentation commence à clignoter. 3. Lorsque le voyant Powerline s'allume, c'est terminé.

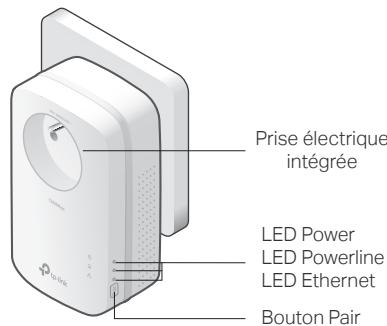

Apparence physique

LED		STATUT	DESCRIPTION
Power (Puissance)		Allumé / Éteint	Le CPL est activé ou désactivé.
		Clignant rapidement	L'appairage est en cours.
		Clignotant lentement	Le mode déconomie d'énergie est activé.*
Powerline (CPL)		Allumé	Le CPL est correctement connecté à un réseau CPL.
		Éteint	Le CPL n'est connecté à chaque réseau CPL.
Ethernet		Allumé / Éteint	Le port Ethernet est connecté ou déconnecté.

• Cinq minutes après la mise hors tension ou inactive de l'appareil connecté au CPL, celui-ci bascule automatiquement en mode d'économie d'énergie.

ARTICLE DESCRIPTION

Bouton Pair	Appuyez et maintenez pendant 1 seconde pour configurer ou rejoindre un réseau CPL sécurisé.
	Appuyez et maintenez pendant plus de 6 secondes pour réinitialiser le CPL.
Prise électrique intégrée	Utilisé comme extension de prise électrique pour multiprise ou apparèils menagers. Il peut éliminer certains parasites électriques susceptibles d'affector les performances des lignes électriques.

Questions fréquemment posées

Q1. Comment réinitialiser mon CPL ?

A. Une fois le CPL branché sur une prise électrique, maintenez le bouton Pair enfoncé pendant plus de 6 secondes jusqu'à ce que l'évoyant d'alimentation s'éteigne momentanément, puis se rallume.

Q2. Que dois-je faire si le voyant Powerline est éteint?

A1. Essayez une autre prise murale et assurez-vous que tous les appareils CPL sont sur le même circuit électrique. A2. Essayez de mettre en place un réseau CPL en jumelant. Reportez-vous à la section ci-dessus pour les instructions. A3. Si le problème persiste, contactez notre support technique.

Q3. Que dois-je faire s'il n'y a pas de connexion Internet dans mon réseau CPL?

Assurez-vous que tous les appareils CPL sont sur le même circuit électrique. Assurez-vous que les voyants CPL sont allumés sur tous vos CPL. S'il ne le sont pas, reliez tous les appareils.

A3. Assurez-vous que tous les appareils sont correctement et fermement connectés. A4. Vérifiez si vous disposez d'une connexion Internet en connectant l'ordinateur directement au modem ou au routeur. Q4. Que dois-je faire si un CPL couplé avec succès ne se reconnecte pas après son déplacement ? A1. Essayez une autre prise et assurez-vous qu'elle est sur le même circuit électrique. A2. Essayez de coupler à nouveau le périphérique et assurez-vous que le voyant Powerline ™ est allumé. A3. Vérifiez les interférences possibles dues à un lave-linge, un climatiseur ou un autre appareil domestique trop proche d'un des CPL. Branchez l'appareil sur la prise électrique intégrée pour éliminer le bruit électrique si votre CPL est doté d'une prise électrique intégrée.

Gestion facile

Utilisation de l'utilitaire tpPLC pour la configuration avancée:

1. Rendez-vous sur https://www.tp-link.com/fr et recherchez chez produit.
2. Recherchez et téléchargez la version compatible de cet utilitaire sur sa page de support. 3. Installez l'utilitaire et démarrez votre configuration.

Pour obtenir une assistance technique, le guide d'utilisation et d'autres informations, visitez le site https://www.tp-link.com/support/ ou scannez simplement le QR code.

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil. La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement. Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises. Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.
