MODE D'EMPLOI Alarme ss fil RTC TECHYO

LIGNE FIXE et BOX ADSL

SANS FIL

792008

940349

Scannez ce QR code ou rendez vous à l'ADDRESS WEB:

http://youtu.be/1adeSfTIFSQ

pour acceder à la notice video du kit d'alarme

Sommaire

Recommendations de sécurité 3

Composition du kit 4

Description du système 5

Description du détecteur d'ouverture 6

Description du détecteur de mouvement 7

Installation 8

1. Montage des détecteurs 8 à 11
   2.Installation de la centrale 12
2. Telecommande 14

Configuration du système 17

Entrer en mode de configuration 15
Réglage durée de la sirène 16
Réglage temporisation entree / sortie 16
Activation controlo à distance 17
Désactivation contrôle à distance 17
Changement mot de passer 18
Remetre les parametes à zéro 18
Enregistrement des numéroes de téléphone 19
Effacer les nombres de téléphone 20
Récapitulatif commandes de configuration 21

Contrôle à distance 22 et 23
Télesurveillance 24 et 25
Réglage du mode des zones 26
Connexion de nouveaux accessoires 27
Accessoires compatibles 28 et 29
Remplacement des piles 30
Charactéristiques techniques 31

1) Introduction

Nous vous remercions d'avoir choisi ce système d'alarme qui vous permettra de protégger votre habitation contre les intrusions. Très simple à installer et à utiliser, ce système est également évolutif.

IMPORTANT

Le système est prérégled'usine ce qui signifie qu'il est opérationnel au moment et que les différents capteurs et télécommandes sont deja associés.

Néanmoins, si vous souhaitez configurer la centrale (entre les numérios de téléphones...) ou encore la contrôle à distance (armement, désarmement, écoute à distance), vous doivent connecter la centrale entre l'arrivée de votre ligne téléphonique (ou box ADSL) et votre téléphone fixe.

2) Précautions avant d'utiliser le système

• Lire attentivement la notice avant d'utiliser le produit
• Utiliser la centrale et les accessoires en respectant les conditions d'utilisation pour éviter d'endommager le produit
• Conditions d'utilisation : Température : -10° à 55°C

Ne pas installer dans un environnement

humide, sale ou enfumé.

3) Précautions d'utilisation

• Requiert une surface plate et solide pour l'installation (peut s'accrocher au mur)
• Ne pas couvrir, assurer une bonne ventilation
• Ne pas renverser de liquide sur l'appareil
• Ne pas poser d'autre équipement sur l'appareil

4) Maintenance

Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques.

5) Recyclage

Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet apparéil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Composition du kit

CENTRALE D'ALARME

transmetteur Télophonique RTC

TRANSFORMATEUR

12 volts 500 mA

CORDON TÉLÉPHONE

RJ11

2 DETECTeurs DE MOUVEMENT

2 DETECTeurs D'OUVERTURE

2 TELÉCOMMANDES

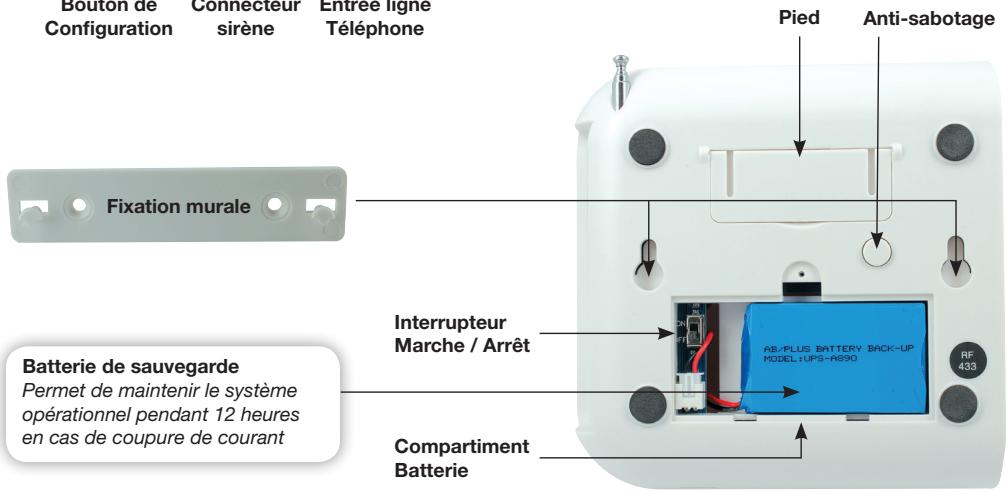

Description du système

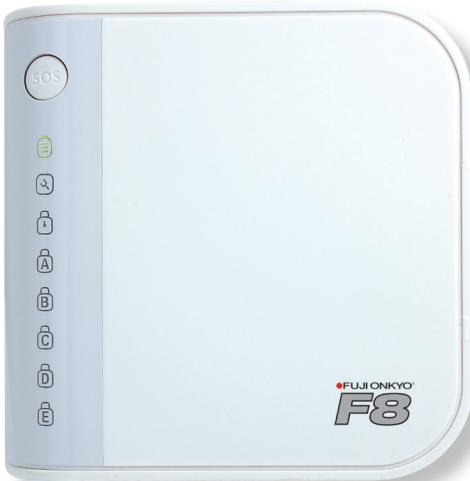

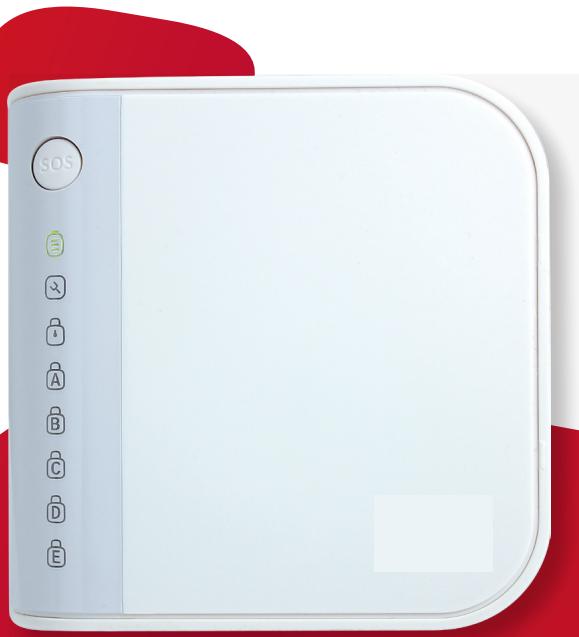

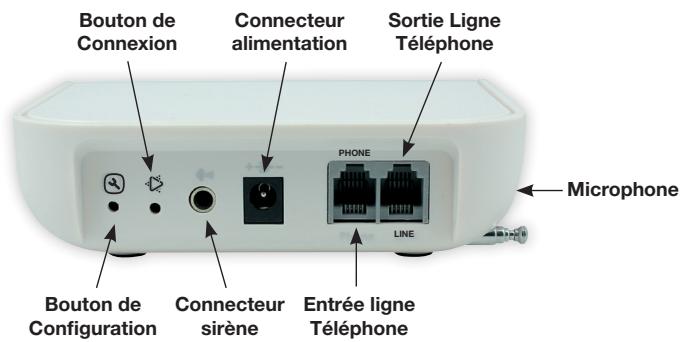

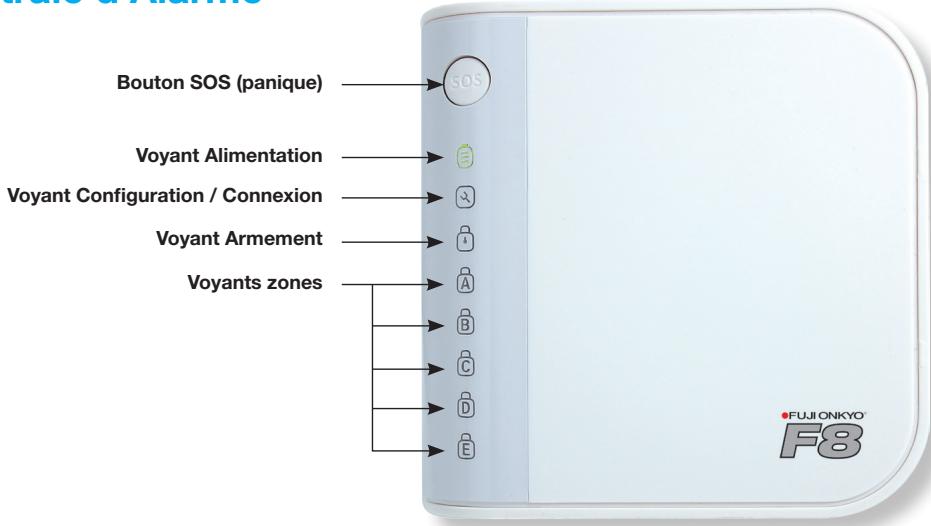

Centrale d'Alarme

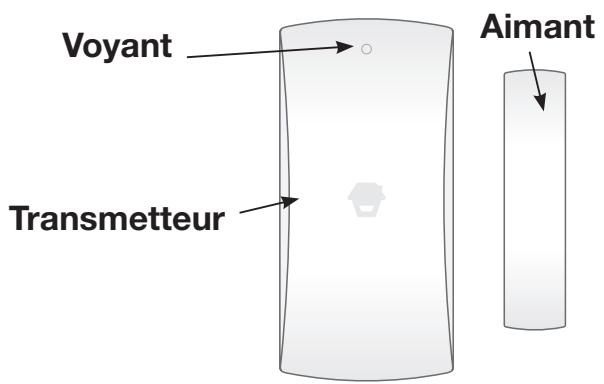

Détector d'ouverture

Fonctionnement :

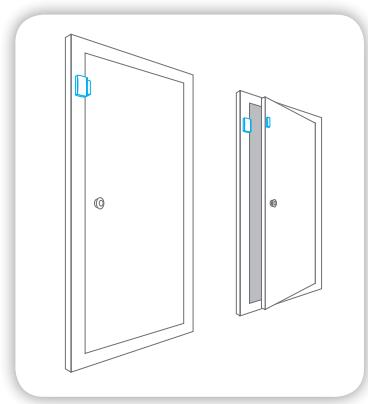

Ce détecteur peut être posé sur une porte, une fenêtre, ou tout autre object pouvant s'ouvrir. Il envoie un signal à la centrale d'alarme lorsque l'aimant positionné à côté de l'émetteur est éloigné. Le détecteur est également équipé d'un contact anti-sabotage (envoi d'un signal à l'alarme si le boîtier est ouvert).

Voyant de fonctionnement :

• S'allume lorsque la porte est ouverte (le transmetteur envoie un signal à la centrale d'alarme).
• Reste allumé lorsque les piles sont usées. Remplacez les rapidement.

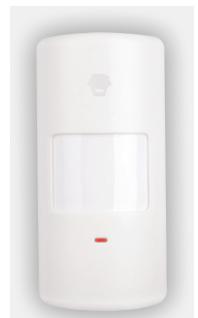

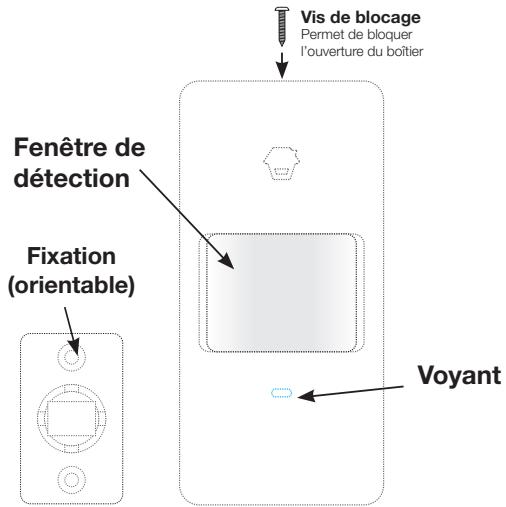

Décteur de mouvement

Fonctionnement :

Cet apparéil est un détecteur de mouvement sans fil haute performance. Il se compose d'une puce double coeur numérique logique avec contrôle infrarouge et analyse intelligente qui dissocie de manière efficace les signaux d'interfERENCE des signaux de mouvement de corps dans le but de réduire le taux de fausses alarmes.

Voyant de fonctionnement :

• Clignotement continu : Détector en mode test.
• Clignote une fois : Détéction (intrus...)
• Clignote deux fois : Fin du mode test
• Allumé en continu : Piles usées. Veuillez les replacer rapidement.

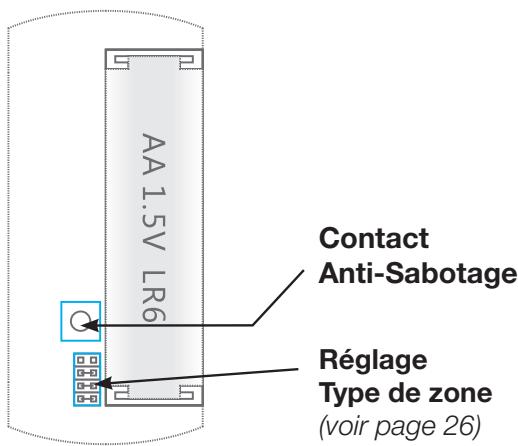

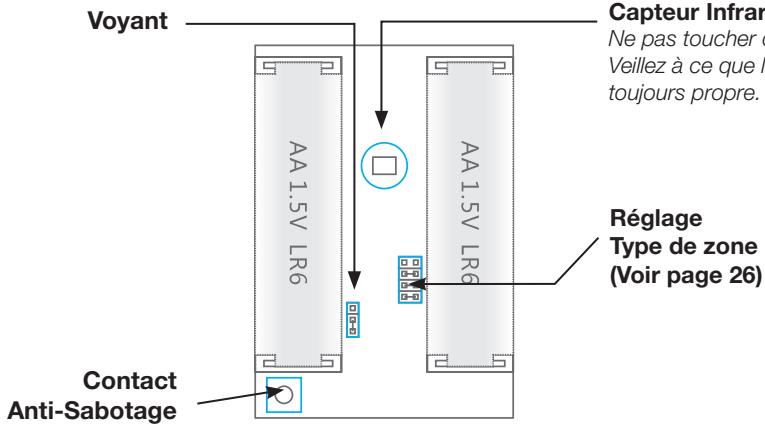

Capteur Infrarouge

Ne pas toucher cette zone

Veillez à ce que le capteur soit toujours propre.

Réglage

Type de zone

(Voir page 26)

1 - Montage des détecteurs

1. Montage détecteur d'ouverture

Choisissez l'endetroit (porte ou fenêtre) où sera installé le détector puis fixez l'émetteur sur le cadre de la porte ou de la fenêtre. Ce détector peut être simplement collé par double face (conseilé pour les fenêtres PVC) ou encore visse.

Si vous choisissez de fixer ce détecteur à l'aide de vis, vous devrez ouvrir les deux boitiers. Veillez donc à ne pas retarder les languettes de protection des piles avant cette opération car le détecteur est équipé d'un contact anti-sabotage. Ce contact envoie directement un déclenchement d'alarme à la centrale lorsque le boitier est ouvert.

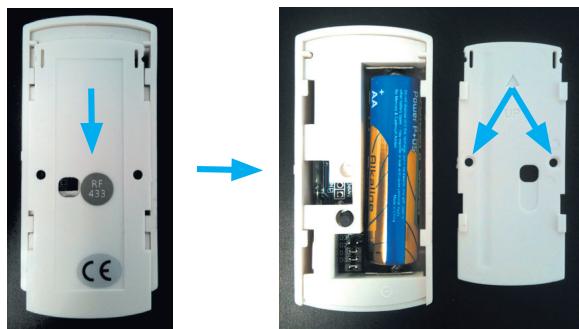

Ouverture du transmetteur

Faites glisser le couvercle de l'émetteur vers le bas pour ouvrir le boitier et acceder aux trous de fixation

Ouverture de l'aimant

Retirez l'arrière de l'aimant pour ouvrir le boitier et acceder aux trous de fixation.

1 - Montage des détecteurs

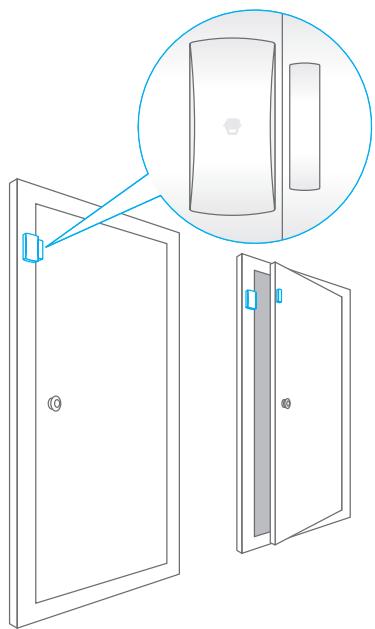

• Installez le transmetteur sur le bâti et l'aimant sur la porte.
• Ne pas installer le détecteur dans un environnement fortement constitué de pieces métalliques ou de cables (risques de dysfonctionnements).

Vue des éléments de face

Vue des éléments de côté

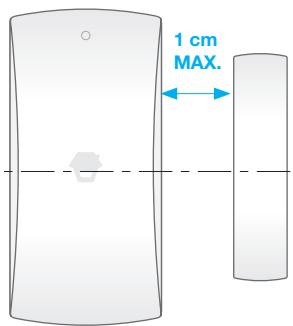

Faites attention à bien aligner les deux parties du détecteur lors de la fixation.

Veillez a ce que I'aimant soit always placeda la droite de I'emetteur a une distance d'1 cm maximum.

Un repère liéven sur ces deux parties
vous aidera pour l'alignement.

Une fois le détecteur fixé, vous pouvez-retirer les languettes de protections des piles.

1 - Montage des détecteurs

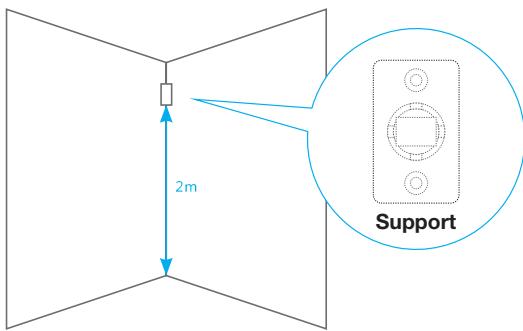

2. Montage détecteur de mouvement

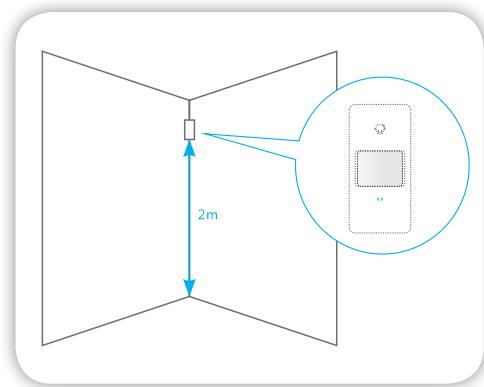

Choisissez l'endetroit où sera installé le détecteur puis fixez le support au mur à au moins 2 mètres du sol (2m50 maximum).

Remarque : il est conseilé de ne pas installer deux détecteurs de mouvement face à face dans la même piece pour éviter tout problème de perturbation.

Si le détecteur est fixé dans un angle, fixez le support sur l'un des deux murs.

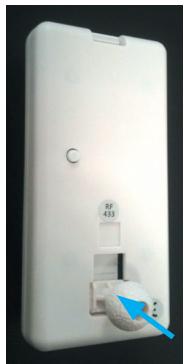

Insérez ensuite la seconde partie de la fixation à l'arrière du détecteur, la bloquer en la glissant vers le haut puis clipsez l'ensemble sur le mur.

1 - Montage des détecteurs

Vous pouvez maintainant ajuster l'inclinaison du détecteur. (Le détecteur est plus sensible aux déplacement horizontally, les performances de détction seront donc importantes lorsque la direction de détction est perpendiculaire aux évventuels déplacements des personnes)

Une fois le détecteur fixé, vous pouvez-retirer les languettes de protections des piles.

Auto test :

Une fois le détecteur actif, un auto-test démarre (durée : environ 1 minute).

Mode test :

Appuyez maintainant sur le bouton «test». Dans ce mode, les déetections peuvent s'effectuer toutes les 10 secondes, ce qui vous permettra de tester le détecteur en situation pour affiner son positionnement.

Marchez dans la zone de détention de la droite vers la gauche et regardez levoyant pour vous assurer que le détecteur fonctionne.

Levoyant s'allume une fois lorsqu'un déplacement est détecté. Ajustez l'angle du détecteur pour obtenir la(Meilleure détction.

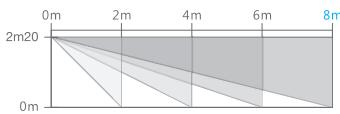

Portée de détéction

Après 3 minutes, levoyant clignote 2 fois puis le détecteur repasse en mode de fonctionnement normal.

Mode de fonctionnement normal :

Dans ce mode, si le capteur est déclenché plus de deux fois en moins de 3 minutes, il se met en mode sommeil pour économiser les piles. Si aucun mouvement n'est détecté les 3 minutes suivantes, le capteur revient au mode de fonctionnement normal.

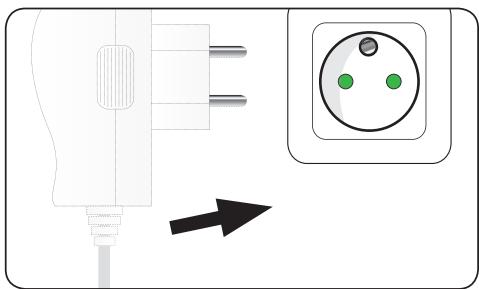

1) Branchement de la centrale

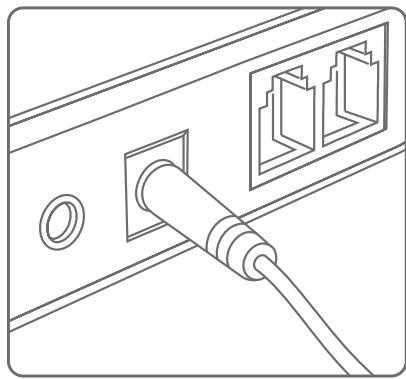

A) Connectez la fiche Jack de l'adaptateur secteur à la centrale.
B) Branchez l'adaptateur secteur dans une prise courant.

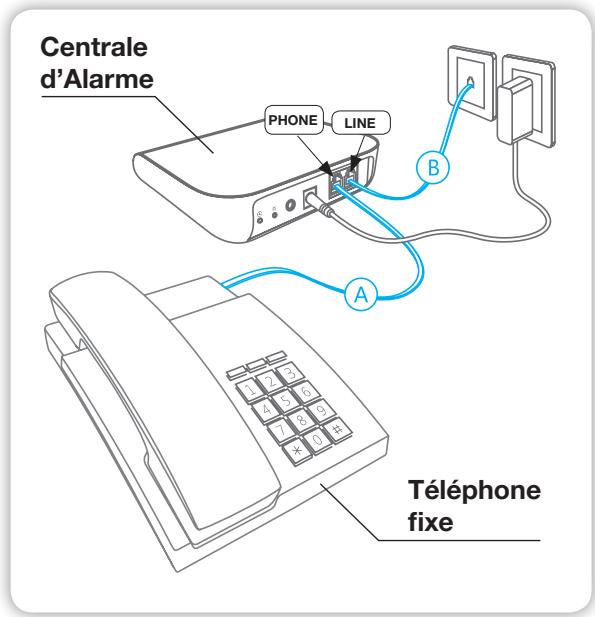

2) Connexion Ligne téléphonique (branchement classique)

A) Connectez le cable (RJ11) de votre téléphone fixe à l'entrée «PHONE» de la centrale.
B) Connectez le cable (RJ11) entre la sortie de ligne de la centrale et la prise de votre réseau téléphonique.

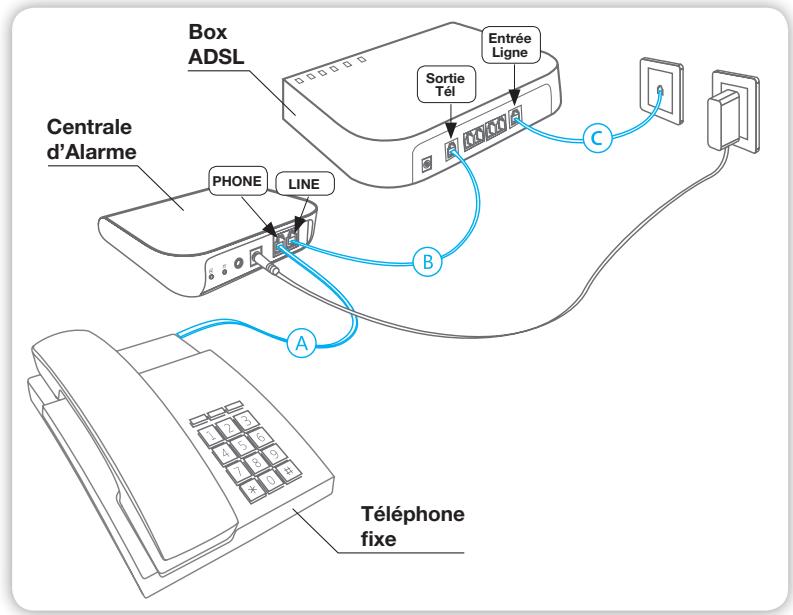

3) Connexion Ligne téléphonique (avec box adsl)

A) Connectez le cable (RJ11) de votre téléphone fixe à l'entrée «PHONE» de la centrale.
B) Connectez le cable (RJ11) entre la sortie de ligne de la centrale et la sortie «TEL» de votre box ADSL.
C) Un cable doit déjà être connecté entre votre box ADSL et la prise de votre réseau.

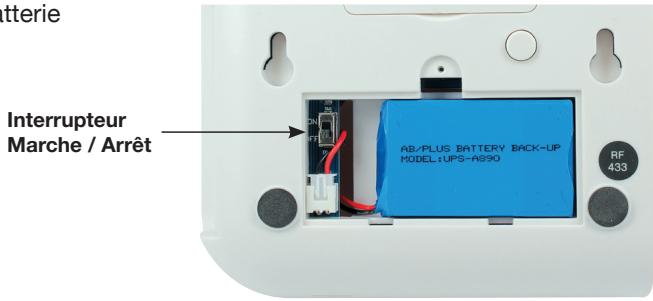

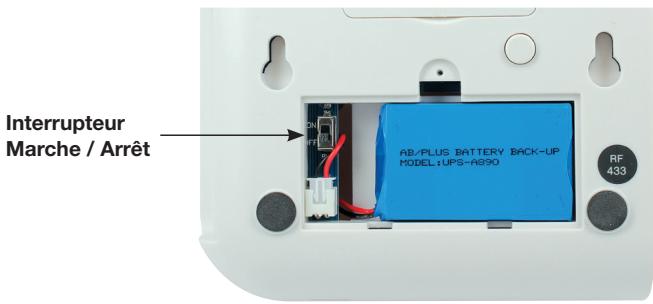

4 ) Interrupteur Marche / Arrêt

Ouvrez le compartment batterie et bascules z'interrupteur en position «ON».

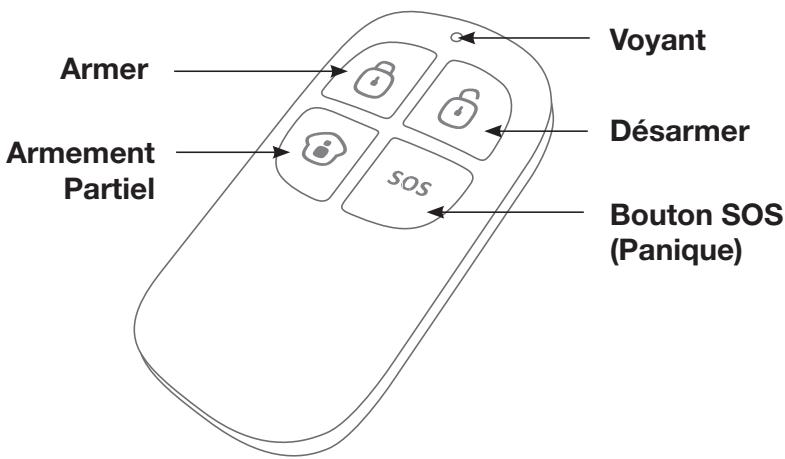

3 - Télécommande

1. Armament

2. Désarmement

3. SOS (panique)

1. Armament partiel

   En appuyant sur ce bouton, le système passse à l'etat
   «a rarmement partiel» ce qui signifie que les détecteurs qui sont paramétrés en zone A ne seront pas actifs.

Par défaut, seuls les détecteurs de mouvement sont paramétrés en «partiel」 (zone A). Dans ce mode, vous pouvez donc vous déplacer librement dans votre habitation tout en protégeant les fermetures (portes, fenêtres...).

5. Mode silence

Appuyez sur le bouton «partiel» de la télécommande puis presse les boutons Armer ou Désarmer. Le système est alors armé ou désarmé en silence (pas de bips émis par la sirène supplémentaire).

Pour configurer la centrale, vous doivent tout d'abord entraire en mode de configuration :

Munissez you de Your telephone fixe et decrochez le.

Attention: ne pas oublier de décrocher le téléphone avant d'entrée en mode de configuration.

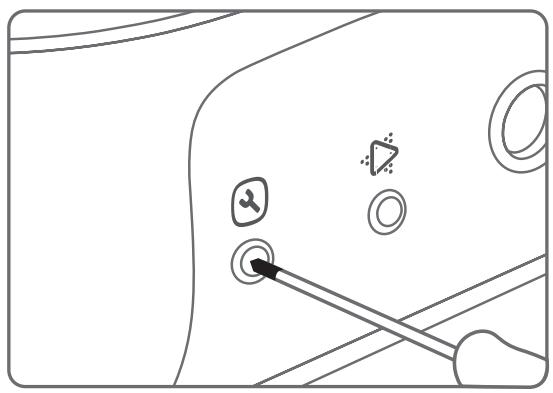

Utilisez un tournevis fin, un stylo ou tout autre objet pointu et appuyez sur le bouton «Configuration» pendant 3 secondes.

Levoyant «Configuration» en façade s'allume et une voix se fait entendre dans le téléphone : «Système en état de configuration».

Voussupouvemazmaintenantparameterleracentraile(reglerduréede la sirene, entreleresnumbersdetelephone...):voir pages suivantes.

Pour sortir du mode de configuration :

Utilisez un tournevis fin, un stylo ou tout autre object pointu et appuyez sur le bouton «Configuration» jusqu'à ce que 2 bips soient entendus.

ATTENTION : Il est préférible de sorting du mode de configuration après chaque réglage. En effet, la centrale est munie d'un système de sécurité permettant d'éviter le sabotage : En mode de configuration, si aucune commande n'est exécutée pendant 40 secondes, la sirène se déclenché.

Réglage durée de la sirène

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

La durée de la sirène peut être régée de 1 à 9 minutes, par défaut le réglage est de 5 minutes.

Sur votre téléphone fixe,tapez： (exemple:5minutes)

15*

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Réglage temporisation d'entrée et de sortie

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

La temporisation d'entrée/sortie peut être régée de 0 à 300 secondes, par défaut la temporisation n'est pas activée : 0.

Sur votre téléphone fixe,tapez： (exemple:60 secondes)

• 2 60

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Remarque : Une fois que la temporisation a eté activée, lorsqu'vous armez le système d'alarme, la centrale bip toutes les 2 secondes pour rappeler aux habitants de quitter les lieux. La fréquence des bips s'accélé dans les 15 dernières secondes.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Activation contrôle à distance

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Le contrôle à distance permet d'armer, de désarmer votre système ou encore d'écouter ce qui se passée chez vous en appelant le numéro de votre domicile depuis l'extérieur (telephone portable...). L'opération suivante explique comment activer cette fonction et comment définir le nombre de sonneries de téléphone avant l'accès au système d'alarme.

Par défaut, cette fonction est désactivée. Il est possible de régler l'accès après 2 à 8 sonneries.

Attention: Reglez la réponse automatique de la centrale d'alarme en fonction de votre répondeur (exemple : si vous répondeur se déclenché après 8 sonneries, reglez la réponse de la centrale à 7 sonneries)

Sur votre téléphone fixe,tapez： (exemple:8sonneries)

38*

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez vous telèphone fixe et Sortez du mode de configuration (page 15).

Désactivation contrôle à distance

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Sur notre téléphone fixe, tapez :

**3**

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Le contrôle à distance par téléphone (armement, désarmement, écoute) est alors désactivé.

Raccrochez vous telaphone fixe et Sortez du mode de configuration (page 15).

Changement du mot de passer

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Le mot de passer par défaut est : 1234.

Votre mot de passerie personalisé doit être composé de 4, 5 ou 6 chiffres : entre 0 et 9.

Sur notre téléphone fixe, tapez :

• 9* Mot de passer *

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez vous teléphone fixe et Sortez du mode de configuration (page 15).

Remetre les paramètres à zéro (d'usine)

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Sur votre téléphone fixe,tapez:(exemple:60 secondes)

0**

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Remarque : Tous les paramètres sont remis à zéro, le mot de passer est restauré (1234). Cette opération n'attecte pas les numérios de téléphones enregistrés.

Raccrochez vous teléphone fixe et Sortez du mode de configuration (page 15).

Enregistrement des numérios de téléphone

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Le système est capable de memoriser 6 numérios de téléphone. En cas d'alerte, ces numérios seront appelés successivement.

Exemple : pour memoriser le 1er numero de téléphone (06XXXXXXXXX)

Survoitrélephone fixe,tapez： #1#06XXXXXX#

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Exemple : pour mémoriser le 2ème numéro de téléphone (0320XXXXX)

Survoitrélephone fixetapez: #2#0320XXXXXX#

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Il est possible de memoriser 6 numérios de téléphone classiques et 2 numérios spécial télésurveillance (CMS).

Remarque : les 6 premiers numéroes sont destinés aux numéroes de téléphone classiques. Les 7 et 8 émes numéroes sont utilisés pour la télésurveillance (pas besoin de régler ces numéroes si le système n'est pas connecté à un centre de télésurveillance).

Si vous passez par un standard téléphonique et que vous devez utiliser une extension (ex : 0^ ou 9^ ) pour téléphoner, ajouter cette extension avant le numéro de cette manière :

Survoitrélephone fixe,tapez:#3#0*0327XXXXXX#

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Effacer les numérodes de téléphone

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Exemple: pour effacer le 1er numéro de téléphone

Sur votre téléphone fixe, tapez :

1

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Exemple: pour effacer le 2ème numéro de téléphone

Sur votre téléphone fixe, tapez :

2 #

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Exemple : pour effacer tous les numérores de téléphone

Sur votre téléphone fixe, tapez :

0

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Voici le récapitulatif des commandes permettant de configurer le système d'alarme (Vous utilisez le téléphone fixe de votre domicile pour entrer les différentes commandes. Ne pas oublier d'entrée en mode de configuration avant de taper une commande : voir page 15)

Description	Commande	Fonction	Remarque
Réglage durée de la sirène	* 1 * 9 *	«9» correspond à la durée (minutes) de la sirène (l'utilitaire peut régler la durée de 1 à 9 minutes).	Par défaut : 5 minutes
Réglage temporisation entrée/sortinge	* 2 * 60 *	«60» correspond à la temporisation. (l'utilitaire peut régler la tempo de 0 à 300 secondes).	Par défaut : 0 (pas de temporisation)
Réglage contrôle à distance	* 3 **	Dé族自治 le contrôle à distance	Par défaut : déactivé
	* 3 * 8 *	Activer le contrôle à distance et définir le nombre de sonnerie avant réponse de la centrale (2 à 8 sonneries)
Changement mot de passer	* 9 * Mot de passer *	Mot de passer de l'utilitaire (chiffres entre 0 et 9). Le mot de passer peut être de 4, 5 ou 6 chiffres.	Code par défaut : 1234
Remise à zéro du système	* 0 **	Restauration des paramétres d'usine	Cela n'afface pas les numérios ménorisés
Code télésurveillance	* 20 * code utiliser *	code utilisé (4 chiffres) pour télésurveillance	Inutile si le système n'est pas connecté à un centre de télésurveillance
Télécharger Rapport Armer / Déscarmer	* 21 * 0 *	«0» permet de ne pas télécharger le rapport d'armement / désarmement
	* 21 * 1 *	«0» permit de télécharger le rapport d'armement / désarmement
Mémoriser numérodes téléphone	# (1 ~ 8) # numéro de téléphone #	Voir page 19	«1 ~ 6» : numérios de téléphone des utilisateurs «7 & 8» : numérios de téléphone du centre de télésurveillance. Inutille si le système n'est pas connecté à un centre.
Effacer numérodes téléphone	# (1 ~ 8) # #	Effacer l'un des numérios de téléphone	Si aucun numéro de téléphone n'est mémorisé, le système n'appeilpe pas en cas d'alarme.
	# 0 # #	Effacer tous les numérios de téléphone

Vous receivez un appel téléphonique suite à une intrusion

Le système d'alarme est activé, vous n'êtes pas chez vous.

Un intrus est détecté :

• La sirense se déclenché instantanément.
• Le système d'alarme compose les numérios de téléphone que vous avez memoriser dans la centrale.

L'utilisateur receivevant l'animal du systeme peut alors contrcler le système à distance (écouter ce qui se passé sur les lieux, désarmer...).

Remarque : lorsque le système d'alarme appelle un utilisateur, aucun mot de passer n'est requis.

Vous souhaitez contrôleur votre système à distance par téléphone.

Cette fonction, qui doit être activée (voir page 17) permet de contrôler votre système d'alarme à distance.

Imaginons que vous n'êtes pas chez vous et que vous avez oublie d'activer le système d'alarme ou que vous souhaitez simplement écouter ce qui se passé chez vous :

• Composez le numero de téléphone de votre domicile
• Attende le nombre de sonneries paramétrées (voir page 17)
• Composez le mot de passer (voir page 18) puis pressez la touche # pour valider (information demandée par la voix).

Si le mot de passer est correct, vous entendez «Code correct, vous pouvez restantenant contrôleur votre système d'alarme».

Remarques : Si aucune opération (commande) n'est exécutée pendant 30 secondes, le système raccroche automatiquement. Si vous n'arrivez pas à acceder à votre système en appelant chez vous, vérifier l'activation du contrôle à distance (voir page 17).

Voici les commandes que vous pouvez exécuter lorsqu'vous étés en ligne avec la centrale d'alarme

(Vous estes en communication avec le systeme depuis l'extérieur)

Commande	Fonction	Remarque
Pressez 1	Le système est armé après un bip	Permet d'armer le système lorsque vous avez oublie de le faire.
Pressez 0	Le système est désarmé après un bip	Permet de désarmer le système lorsque vous avez oublie vore télécommande
Pressez 9	La sirène sonne	Permet de déclencher la sirène en cas d'urgence
Pressez 6	Arrêt de la sirène
Pressez *	Écouter ce qui se passse sur les lieux
Pressez #	Sortie du mode de contrôle à distance	Raccrochez le téléphone

Programmation du numero utiliser

Inutilé si votre système d'alarme n'est pas connecté à un centre de téléSURveillance

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Sur notre téléphone fixe,tapez：

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Le numero utilisé doit être un code à 4 chiffres compris entre 0 et 9.

Exemple : pour programmer le numéro utiliseur 8800 :

Sur notre téléphone fixe,tapez：

• 208800

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Activation / Désactivation du téléchargeMENT du rapport

Inutile si votre système d'alarme n'est pas connecté à un centre de télésurveillance

Décrochez votre téléphone fixe et Entrez en mode de configuration (page 15).

Sur votre téléphone fixe, tapez :

• 21* {0/1}

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

0 : Pas de rapport, 1 : téléchargement du rapport armement / désarmement

Exemple : Téléchargement du rapport armament / désarmement :

Sur notre téléphone fixe,tapez：

• 21 1

Lorsque le message : «Opération réussie» est entendu, le réglage a été effectué.

Raccrochez votre téléphone fixe et Sortez du mode de configuration (page 15).

Réglage du mode des zones

Chaque détecteur (de mouvement ou d'ouverture) est muni de cavaliers permettant de configurer leur mode de fonctionnement.

Pour acceder à ces cavaliers, ouvre le boitier du détecteur.

Il existe 6 types de zone paramétrables de la manière suivante :

Partiel

Normal

« Partiel »

Lorsqu'un détector est dans ce mode, il sera désactifié en armement partiel.

Par défaut, les détecteurs de mouvement sont régés dans ce mode. Lorsque vous armez en partiel, vous pouze donc vous déplacer librement dans votre maison sans risquer de déclencher l'alarme. Les ouvertures sont par contre sécurisées.

Normal

Lorsqu'un détector est dans ce mode, le déclenchement de celui-ci fait immédiatement sonner la sirène d'Alarme. Quelque soit le type d'armement (total ou partiel).

«24Heures»

Lorsqu'un détector est dans ce mode, le déclenchement de celui-ci fait immédiatement sonner la sirène d'Alarme. Mème lorsque le système n'est pas armé.

Recommende pour les détecteurs de fumée par exemple.

Remarque: Si le réglage de zone est modifié, le détecteur devra être reconnectucté à la centrale.

1. Connexion de détecteurs sans fils

a. Utilisez un tournevis fin, un stylo ou tout autre object pointu et appuyez sur le bouton «Connexion»

Levoyant «Configuration/ Connexion» en façade s'allume.

b. Déclenchez ensuite le détector (mouvement ou ouverture), un signal sonore est alors émis par la centrale pour confirmer l'association des deux apparêils.

Remarque : Afin d'associer le détecteur de mouvement il est possible d'appuyer sur le bouton test du détecteur 2 fois pour simuler l'envoi d'un signal d'alarme.

c. Si 2 signaux sonores sont émis lors de la connexionILA signifie que le détecteur etait déjà connecté à la centrale.

2. Connexion d'une télécommande

a. Utilisez un tournevis fin, un stylo ou tout autre objet pointu et appuyez sur le bouton «Connexion»

b. Appuyez maintainant sur l'un des boutons de la télécommande, un signal sonore est alors émis par la centrale pour confirmer l'association des deux apparêils.

c. Si 2 signaux sonores sont émis lors de la connexion cela signifie que la télécommande était déjà connectée à la centrale.

3. Pour effacer tous les accessoires

Utilisez un tournevis fin, un stylo ou tout autre object pointu et appuyez sur le bouton « Connexion » jusqu'à ce que 2 bips retentissent. Tous les accessoires sont alors effacés.

4. Accessoires compatibles

Détector de mouvement avec immunité aux animaux

Detecteur de mouvement infrarouge

Réf.: 480 110

Detecteur avec immunité aux animaux
Couverture: 8m / 110^

Detecteur de fumée

Detecteur de fumée photoélectrique de plafond

Mode test

Couverture 20m^2

Sirène:85dB

Réf.: 480 609

Detecteur d'ouverture

Detecteur magnétique sans-fil permet de surviller l'ouverture des portes et des fenêtres.

Réf.: 480 120

Télécommande supplémentaire

Réf.: 480 150

Sirènes

Alimentation 230 V- Enfichable [prise de courant] Sière puissantpe 110 dB

Réf.: 480 205

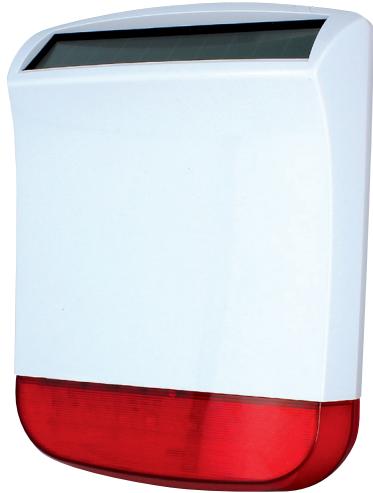

Alimentation Solaire
Sirène puissant 115 dB
Réf.: 480250

Clavier

. Mise en service de la centrale
. Validation par mot de passer
. Lecteur de badge

Ref.: 480 180

Tags

Pour armer/desarmer la centrale (via le clavier)

Réf.: 480 160

Remplacement des piles

Avant de replacer la ou les piles d'un accessoire, pensez àmettre la centrale d'alarme sur OFF.

• Ouvrez ensuite l'accessoire concerne.
• Retirez la ou les piles usagées.

Ne jetez pas les piles usagées avec vos déchets menagers, mais dans les bacs de recyclage prévus à cet effet.

• Remplacez les piles enPNANT soin de respecter le type et la polarite de celles-ci.
• Refermez le boitier de l'accessoire.
• Vous pouvez ensuite remettre la centrale en marche.

CENTRALE D'ALARME
Alimentation	Entrée : 110 - 240 V~ / 50 - 60 Hz Sortie : 12 Vcc 500 mA
Batterie de sauvegarde	7,4V / 500 mAh rechargeable
Sirène intégrée	110 dB
Accessoires (max.)	50 détecteurs - 10 télécommandes
Fréquence Radio	433 MHz
Conditions de fonctionnement	Température : - 10 à 55°C Humidité : < 80%
Dimensions	Centrale : 12,5 x 3,5 x 12,3 cm
DÉTECTEUR DE MOUVEMENT
Alimentation	3 Vcc (Piles AA 1,5V LR6 x 2)
Fréquence Radio	433 MHz
Distance transmission	80 m en champ libre
Distance / Angle détection	8m / 110°
Dimensions	10,8 x 5,2 x 3,68 cm
DÉTECTEUR D'OUVERTURE
Alimentation	1,5 Vcc (Piles AA 1,5V LR6 x 1)
Fréquence Radio	433 MHz
Distance transmission	80 m en champ libre
Dimensions	Émetteur : 7,1 x 3,4 x 1,75 cm Aimant : 5,1 x 1,2 x 1,35 cm

Collecte sélective des déchets électriques et électroniques

Cet apparéil comporte le symbole DEEE (Déchet d'Equipement Electrique et Electronique) signifient qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultat d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

^* sur presentation du ticket de caisse.

CE

Fabriqué en RPC Importé par SEDEA 1011, rue des saules - Parc d'activités du mélantois CS80458 59814 LesquinCEDex - France

Distribué par ELECTRO DEPOT 1, route de Vendeville 59155 Faches Thumesnil France www.electrodepot.fr
