FOIRE AUX QUESTIONS - AKP 104/IX - GUIDE D'INSTALLATION WHIRLPOOL
Comment installer le four encastrable AKP 104/IX ?
L'installation doit être réalisée par un technicien qualifié. Assurez-vous que le meuble résiste à la chaleur (min. 80°C). Découpez le meuble selon les dimensions indiquées et retirez les copeaux. Placez le four en veillant à ce qu'il ne touche pas les parois adjacentes. Fixez-le avec les vis fournies après avoir centré l'appareil.
Quelles sont les dimensions exactes du four ?
Les dimensions précises ne sont pas fournies dans le guide d'installation. Elles sont généralement indiquées sur la plaque signalétique ou dans le manuel complet. Pour un encastrement standard, prévoyez une niche d'environ 600x600x550 mm.
Puis-je utiliser une rallonge électrique ?
Non, l'utilisation de rallonges ou de prises multiples est strictement interdite. Le cordon d'alimentation doit être connecté directement à une prise secteur avec un dispositif de coupure omnipolaire (distance entre contacts ≥ 3 mm).
Comment brancher le cordon d'alimentation si le four n'en est pas équipé ?
Desserrez les deux vis du couvercle du serre-fils, retirez le couvercle, introduisez le cordon (type H05 RR-F 3x1,5 mm²) à travers l'ouverture, raccordez les conducteurs au serre-fils en serrant les vis, puis replacez le couvercle.
Quel type de câble faut-il utiliser pour l'alimentation ?
Pour une installation monophasée standard, utilisez un câble de type H05 RR-F 3x1,5 mm². Pour la Suisse, un câble 2+~ peut être requis. Vérifiez la plaque signalétique pour la tension adaptée (220-240 V).
Comment fixer le four au meuble ?
Soulevez le four par les ouvertures latérales, insérez-le dans la niche sans coincer le cordon. Centrez-le, puis fixez-le définitivement à l'aide des vis fournies. Si des embouts plastiques sont livrés, installez-les d'abord dans les orifices de fixation.
Que faire si le four a été endommagé pendant le transport ?
Après déballage, vérifiez que le four n'est pas endommagé et que la porte ferme correctement. En cas de problème, contactez immédiatement votre revendeur ou le Service Après-Vente Whirlpool le plus proche.
Comment assurer une bonne ventilation du four ?
Ne jamais obstruer l'espace entre l'arrière du four et le mur. Une fois installé, la partie arrière ne doit plus être accessible. Si le meuble n'est pas fixé au mur, renforcez-le avec des étriers disponibles dans le commerce.
Puis-je installer le four dans une demi-colonne ?
Seuls les fours équipés d'un système de refroidissement peuvent être installés dans une demi-colonne. Vérifiez les spécifications de votre modèle. Référez-vous à la figure 2 de la notice pour les dimensions autorisées.
Où se trouve la plaque signalétique du four ?
La plaque signalétique se trouve sur le rebord avant du four, visible lorsque la porte est ouverte. Elle indique la tension, la puissance et d'autres informations essentielles pour l'installation électrique.
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice AKP 104/IX - GUIDE D'INSTALLATION -
WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AKP 104/IX - GUIDE D'INSTALLATION de la marque WHIRLPOOL.
MODE D'EMPLOI AKP 104/IX - GUIDE D'INSTALLATION WHIRLPOOL
Installation du FOUR à colonne/ demi-colonne
ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.
- L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
- Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.
- À PROPOS avoir déballé le four, installez-le sur la base en polystyrène de façon à prévenir tout endommagement de l'appareil.
- Pour installer l'appareil, il est conseillé de se munir de gants de protection.
- enant prise dans les ouvertures prévues à cet effet.
Préparation du meuble d'encastrement
- Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80°C).
- Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.
- Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.
- Pour assurer une ventilation correcte, veil terminée, la partie arrière du four ne doit plus être accessible.
- Les jours non écipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2)
- Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).
- Pour les f lez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.
- Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).
Branchement électrique
La mise à la terre de l'appareil est obligatoire aux termes de la loi.
- Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
- L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
- Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
- Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimale de 3 mm entre les contacts.
- N'utilisez en aucun cas de prises multiples ou de rallonges.
- Une fois l'installation terminée, les composants électriques doivent être inaccessibles.
Branchement du four
- Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
- Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :
- Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
- Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
- Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câble.
- Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez à l'aide des deux vis.
Tableau des câbles d'alimentation
| N° des conducteurs | Type de cable |
| 1N+ ➀ ~ | H05 RR-F 3 X 1,5 mm2 |
| 2+ ➁ ~ | H05 RR-F 3 X 1,5 mm2(unicouement pour la Suisse) |

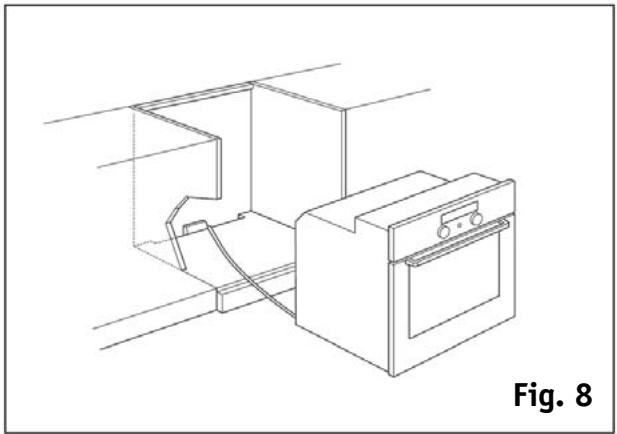

- Soulevez le four en le saissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
- Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
- Vérifiez que les embouts en plastique - si livrés avec l'appareil - sont installés correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.
Fig. 1
Fig. 2
Fig. 3
