Type de produit	Four encastrable à colonne / demi-colonne
Marque	WHIRLPOOL
Modèle	AKL 876 WH
Utilisation	Guide d'installation uniquement
Tension nominale	230 V ~ 50 Hz
Section de câble recommandée	3 x 1,5 mm² (H05 RR-F)
Type de câble	H05 RR-F (pour Suisse: 2 x 1,5 mm²)
Mise à la terre	Obligatoire (conforme à la loi)
Dispositif de protection électrique	Coupure omnipolaire avec distance minimale de 3 mm entre les contacts
Résistance à la chaleur des meubles adjacents	Min. 80 °C
Ventilation	Nécessaire ; ne pas obstruer l'espace de ventilation
Fixation au meuble	À l'aide des vis fournies ; renfort par étriers si nécessaire
Outils recommandés pour l'installation	Gants de protection
Précautions avant installation	Débrancher l'appareil ; faire appel à un technicien qualifié
Nombre de pages de la notice	3
Langue de la notice	Français
Format de la notice	PDF

FOIRE AUX QUESTIONS - AKL 876 WH - GUIDE D'INSTALLATION WHIRLPOOL

Quelles sont les étapes préliminaires à l'installation du four ?

Avant toute intervention, débranchez impérativement l'appareil. L'installation doit être réalisée par un technicien qualifié. Après déballage, vérifiez que l'appareil n'est pas endommagé et que la porte ferme correctement. Placez-le sur la base en polystyrène pour le protéger.

Comment préparer le meuble d'encastrement ?

Les meubles adjacents doivent résister à la chaleur (min. 80 °C). Découpez le meuble selon les dimensions des figures 1-2-3, puis éliminez tous les copeaux et sciure. Assurez-vous que la ventilation arrière reste dégagée.

Quel type de câble d'alimentation utiliser ?

Utilisez un câble de type H05 RR-F 3 x 1,5 mm² pour le monophasé 1N~. Pour la Suisse, utilisez H05 RR-F 3 x 1,5 mm² (uniquement 2 conducteurs). Le câble doit être suffisamment long pour atteindre la prise secteur.

Comment brancher le four électriquement ?

Vérifiez que la tension de la plaque signalétique correspond à celle de votre habitation. Si le four n'a pas de câble, desserrez les vis du couvercle du serre-fils, introduisez le câble, raccordez les conducteurs en serrant les vis, puis refermez le couvercle.

Quelles sont les règles de sécurité électrique à respecter ?

La mise à la terre est obligatoire. Installez un dispositif à coupure omnipolaire avec une distance minimale de 3 mm entre les contacts. N'utilisez pas de prises multiples ni de rallonges. Après installation, les composants électriques doivent être inaccessibles.

Comment fixer le four dans le meuble ?

Soulevez le four par les ouvertures latérales et insérez-le dans l'encastrement sans coincer le câble. Centrez-le, installez les embouts plastique si fournis, puis fixez définitivement avec les vis fournies. Si le meuble n'est pas solide, renforcez avec des étriers.

Pourquoi la ventilation du four est-elle importante ?

Une ventilation correcte empêche la surchauffe. Ne jamais obstruer l'espace de ventilation arrière. La partie arrière du four ne doit plus être accessible après installation.

Que faire si la porte du four ne ferme pas parfaitement ?

Si la porte ne ferme pas correctement après déballage, contactez votre revendeur ou le service après-vente Whirlpool le plus proche. N'essayez pas de forcer la porte.

Puis-je installer le four moi-même ?

L'installation doit être réalisée par un technicien qualifié conformément aux instructions du fabricant et aux normes locales. Une installation incorrecte peut entraîner des risques électriques ou de sécurité.

Où trouver la plaque signalétique du four ?

La plaque signalétique se trouve sur le rebord avant du four, visible lorsque la porte est ouverte. Elle indique la tension, la puissance et d'autres informations essentielles.

MODE D'EMPLOI AKL 876 WH - GUIDE D'INSTALLATION WHIRLPOOL

Installation du FOUR à colonne/ demi-colonne

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.
• À PROPOS avoir déballé le four, installez-le sur la base en polystyrène de façon à prévenir tout endommagement de l'appareil.
• Pour installer l'appareil, il est conseillé de se munir de gants de protection.
• enant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80°C).
• Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.

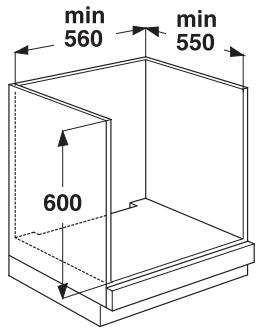

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.
• Pour assurer une ventilation correcte, veil terminée, la partie arrière du four ne doit plus être accessible.
• Les jours non écipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2)

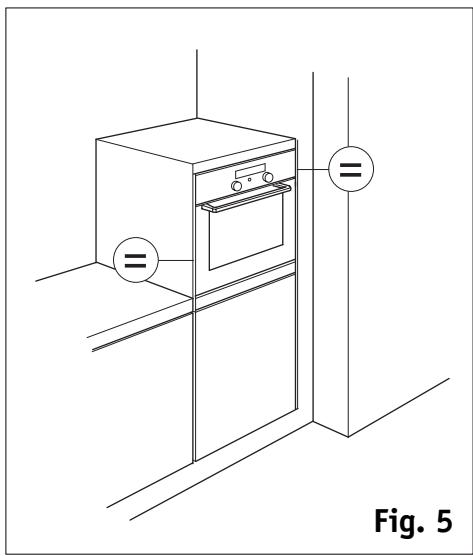

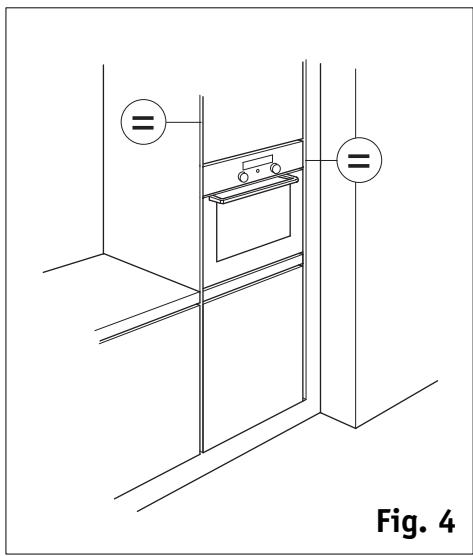

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).
• Pour les f lez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.

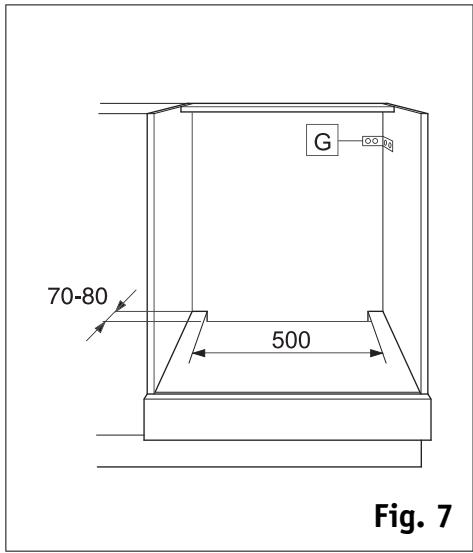

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement électrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimale de 3 mm entre les contacts.
• N'utilisez en aucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
• Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câble.
• Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez à l'aide des deux vis.

Tableau des câbles d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unicouement pour la Suisse)

Comment fixer le four

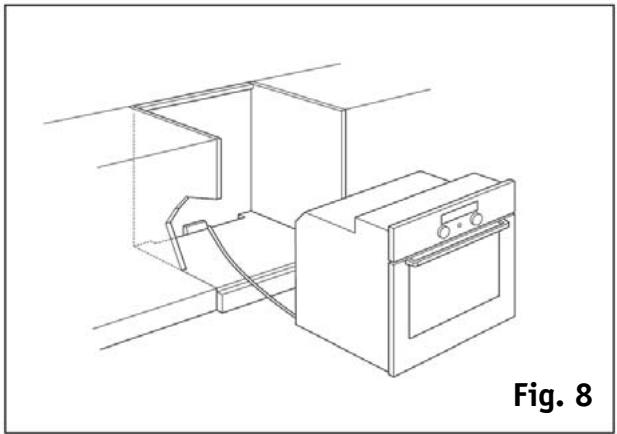

• Soulevez le four en le saissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).

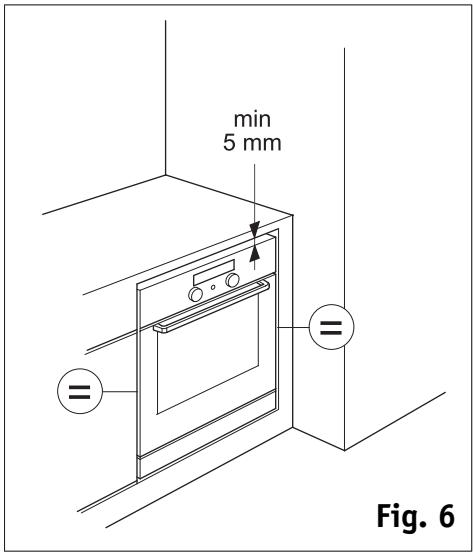

• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les embouts en plastique - si livrés avec l'appareil - sont installés correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 1

Fig. 2

Fig. 3
