Type de produit	Table de cuisson vitrocéramique
Marque	Whirlpool
Modèle	AKL 791/NE
Alimentation	230 V ~ 50/60 Hz (selon modèle)
Épaisseur plan de travail requise	20 à 50 mm
Distance minimale sous la table	50 mm
Distance latérale minimale au meuble	100 mm
Arrêt automatique	Oui, après 1 à 6 heures selon niveau
Dispositif protection enfants (optionnel)	Réf. AMH 122
Nettoyage	Racloir et produit spécial vitrocéramique
Conformité	Directives 73/23/CEE, 89/336/CEE, 93/68/CEE
Section câble recommandée (230 V ~ 1/2~)	3 × 2,5 mm² (type HO5 RR-F)
Section câble (400 V 3N + ~ 1/2~)	5 × 1,5 mm²
Coupure omnipolaire requise	Distance ≥ 3 mm
Accessoires fournis	Joint, attaches, vis, racloir
Service après-vente	Réf. 0000 000 00000

FOIRE AUX QUESTIONS - AKL 791/NE WHIRLPOOL

Comment installer la table de cuisson dans le plan de travail ?

Découpez une ouverture selon les dimensions de la fiche produit. Appliquez le joint fourni. Pour un plan en bois, utilisez les attaches et vis fournies. Pour marbre ou autre, procurez-vous des étriers (réf. 4819 404 78697) auprès du SAV.

Quel type de câble électrique utiliser pour le branchement ?

Utilisez un câble de type HO5 RR-F avec une section adaptée à votre tension : 3x2,5 mm² pour 230 V, 4x1,5 mm² pour 230 V 3~ ou 400 V 2N~, 5x1,5 mm² pour 400 V 3N~.

Comment nettoyer la surface vitrocéramique ?

Après refroidissement, utilisez un torchon propre, du détergent liquide ou un produit spécial vitrocéramique. Pour les résidus carbonisés, employez le racloir fourni. Éliminez immédiatement les débordements de sucre avec le racloir pour éviter d'endommager la surface.

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez que vous avez appuyé sur les touches de commande conformément aux instructions. Assurez-vous que le courant n'a pas été coupé et que la surface est propre et sèche. Si un 'F' s'affiche, contactez le SAV.

Comment utiliser le dispositif de protection enfants ?

Le dispositif optionnel AMH 122 (réf. 4819 310 18436) se fixe sur la table de cuisson. Obtenez-le auprès du Service Après-vente. Suivez les instructions fournies avec l'accessoire.

Pourquoi la table s'arrête-t-elle automatiquement ?

Si elle fonctionne trop longtemps sans intervention, l'arrêt automatique se déclenche après 1 à 6 heures selon le niveau de cuisson. C'est une fonction de sécurité. Si elle s'arrête brusquement, la température interne est trop élevée ; laissez refroidir quelques minutes.

Quels ustensiles utiliser sur la table vitrocéramique ?

Utilisez des ustensiles à fond plat et d'un diamètre identique à celui du foyer. Évitez les fonds émaillés ou non plats qui pourraient rayer ou endommager la surface.

Comment économiser de l'énergie avec cette table ?

Utilisez des ustensiles de diamètre adapté, couvrez les casseroles, ajoutez un peu d'eau pour les légumes, et utilisez un autocuiseur si possible.

Que faire en cas de bris ou fissure de la vitrocéramique ?

N'utilisez plus la table et contactez immédiatement le Service Après-vente. Un choc violent peut briser la surface ; évitez de faire glisser les ustensiles et ne placez pas d'objets lourds dessus.

Comment contacter le service après-vente Whirlpool ?

Avant d'appeler, essayez de résoudre le problème vous-même (voir diagnostic). Si nécessaire, contactez un SAV agréé en précisant : une brève description de la panne, le modèle exact, le code service (sur la plaque signalétique ou dans le livret de garantie), votre adresse et téléphone.

MODE D'EMPLOI AKL 791/NE WHIRLPOOL

Pour tirer le meilleur parti de votre nouvel appareil, lisez attentivement les notices d'emploi et conservez-les pour toute consultation future.

Table de cuisson

• La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur.
• Rien ne doit encerer l'espace entre la table de cuisson et le four (traverses, supports, etc.).

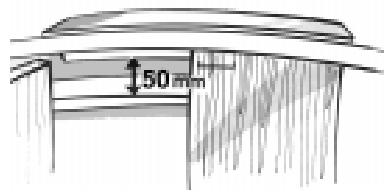

• La distance entre la partie inférieure de la table de cuisson vitrocéramique et le meuble ou le panneau de séparation doit être d'au moins 50 mm.
• Si la table de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.
• Découpez une ouverture dans le plan de travail, en respectant les dimensions spécifiées dans la fiche produit jointe.
• Après avoir nettoyé la surface de la table de cuisson, installez le joint fourni (sauf s'il est déjà en place).

Remarque importante

Afin d'éviter de soumettre les circuits électriques à de hautes températures qui pourraient les endommager, nous vous conseillons de respecter les consignes suivantes :

• N'installez pas la table de cuisson à côté d'un lave-vaisselle ou d'un lave-linge afin d'éviter que les circuits électriques ne soient endommagés par la vapeur ou la moisissure.
• Si la table de cuisson est installée au-dessus du four (de notre fabrication), assurez-vous que celui-ci est équipé d'un ventilateur de refroidissement destiné à protéger le plus possible les composants électroniques.

Si la température des circuits électroniques dépasse la température maximum admise, la table de cuisson s'éteindra automatiquement; dans ce cas, laissez refroidir les circuits électriques pendant quelques minutes avant de rallumer la table de cuisson.

• N'oubliez jamais d'éteindre la table de cuisson. Si, par mégarde, vous oubliez de le faire, la table de cuisson est équipée d'un dispositif d'arrêt automatique qui se déclenche après 1 à 6 heures de fonctionnement, en fonction du niveau de cuisson sélectionné.

Assemblage

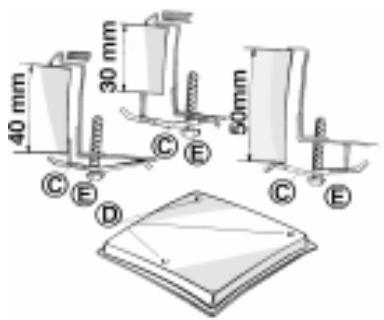

A) Si le plan de travail est en bois, utilisez les attaches à dessort et les vis fournies. - Positionnez les 4 attaches (A) comme illustré en respectant les distances spécifiées. Fixez les attaches au moyen des 4 vis (B). - Insérez la table de cuisson dans le plan de travail (voir figure). B) Si le plan de travail est en marbre ou autre matériel (plastique, céramique, pierre, etc.), la table de cuisson doit être fixée au moyen des étriers que vous pouvez vous procurer auprès du Service APRÈS-vente sous la référence 4819 404 78697. - Insérez la table de cuisson dans le plan de travail. - Positionnez les 3 étriers (C) comme illustré sur la figure, en tenant compte de l'épaisseur du plan de travail. - Vissez les trois vis (E) dans les orifices (D).

Branchement électrique

Le branchement électrique doit être réalisé avant de brancher l'appareil au réseau d'alimentation. L'appareil doit être installé par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation. En particulier, l'installation doit être réalisée conformément aux réglementations de la société locale de distribution d'électricité. Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation. La mise à la terre de l'appareil est obligatoire aux termes de la loi : utilisez uniquement des conducteurs (y compris le fil de terre) de section appropriée. Le fabricant décline toute responsabilité en cas de blessures ou de dommages résultant du non-respect des normes de sécurité ci-dessus. Pour le branchement électrique, utilisez un câble de type HO5 RR-F comme indiqué dans le tableau ci-dessous :

Tension d'alimentation.

Conducteurs	Nombre x section
230 V ~ 1/2 ~	3 × 2,5 mm²
230 V 3 + ~ 1/2 ~	4 × 1,5 mm²
400 V 3N + ~ 1/2 ~	5 × 1,5 mm²
400 V 2N + ~ 1/2 ~	4 × 1,5 mm²

À l'installation, il faut prévoir un dispositif à coupure omnipolaire ayant une distance égale ou supérieure à 3 mm.

Attention! Le cordon d'alimentation doit être suffisamment long pour permettre de reculer la table de cuisson du plan de travail et doit être positionné de façon à éviter tout risque de dommage ou de surchauffe causé par un contact avec la base. Connexions au bornier

Remarque: Le fil de terre jaune-vert doit être branché à la borne portant le symbole de terre 1— et doit être plus long que les autres fils.

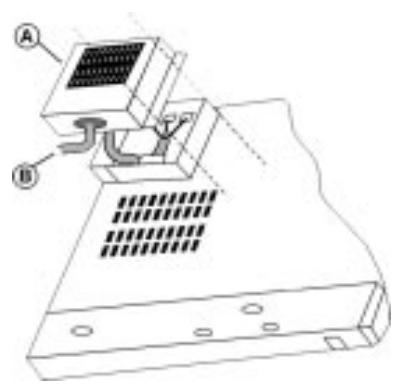

• Dénudez environ 70 mm de la gaine du cordon d'alimentation (B).
• Dénudez environ 10 mm de la gaine des fils. Faites d'abord passer le cordon d'alimentation par l'ouverture du couvercle puis enfilez-le dans le collier de serrage et connectez les fils au bornier en suivant les indications du schéma imprimé sur la partie inférieure de la table de cuisson. Fixez le cordon d'alimentation (B) à l'aide du collier de serrage.
• Installez le couvercle de protection (A) et vissez-le à la partie inférieure de la table de cuisson.

Après avoir terminé les branchements électriques, introduisez la table de cuisson par le haut et accrochez-la aux ressorts de support, comme illustré sur la figure.

Conseils pour économiser l'energie

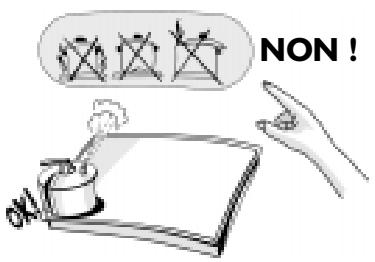

Utilisez des ustensiles de cuisson d'un diamètre identique à celui du foyer. Utilisez uniquement des ustensiles à fond plat. - Dans la mesure du possible, laissez le couvercle sur les ustensiles pendant la cuisson. - Lorsque vous cuisez des légumes, des pommes de terre, etc., ajoutez un peu d'eau afin de réduire le temps de cuisson. - Un autocuiseur vous permettra d'économiser encore plus d'énergie et de temps.

I. emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole du recyclage (1).

2. Infos sur les produits

• Les appareils sont fabriqués à partir de matériaux recyclables. Si vous décidez de mettre des appareils au rebut, veuillez agir de manière responsable et respecter les normes en vigueur sur l'élimination des déchets. Coupez cordon d'alimentation afin de rendre les appareils inutilisables.

Déclaration de conformité CE

• Ces appeareils sont prévus pour le contact avec des denrées alimentaires et sont fabriqués conformément à la Directive 89/109/EEC.
• Ces appareils sont conçus exclusivement comme appareils de cuisson. Toute autre utilisation des appareils (par ex. pour chauffer une pièce) est considérée comme impropre et est potentiellement dangereuse.
• Ces appareils sont conçus, fabriqués et mis sur le marché en conformité avec :
• Les objectifs de sécurité de la Directive "Basse tension" 73/23/CEE.
• Les exigences de protection de la Directive CEM 89/336/CEE "Compatibilité électromagnétique".
• Les exigences de la Directive 93/68/CEE.

Precaution et conseils d'ordre genéral

• Veillez à débrancher les appareils avant leur entretien.
• Maintenez les enfants éloignés de l'appareil pendant son fonctionnement et lorsqu'il vient d’être éteint. La réparation et le réglage du four sont exclusivement réservés à un technicien qualifié. Assurez-vous que les fils électriques des autres appareils électriques proches de la table de cuisson n’entrent pas en contact avec les surfaces chaudes de la table.
• Ne mettez les plaques/foyers sous tension qu'après y avoir déposé un ustensile.
• Le plan de travail possède des plaques/foyers de différentes dimensions. Utilisez des ustensiles d'un diamètre identique au diamètre de la plaque/du foyer utilisé.

Afin d'éviter que la surface vitrocéramique ne subisse des dommages irréversibles, n'utilisez pas :

• d'ustensiles dont le fond n'est pas parfaitement plat;
• de casseroles en métal avec fond émaillé.
• Lorsque la cuisson est terminée, appuyez sur la touche ①.
• N'utilisez pas la table de cuisson comme surface de travail ou point d'appui.
• Ne laissez pas l'appareil sans surveillance lorsqu vous faites frire des aliments - risque d'incendie.
• Si la surface vitrocéramique se brise ou se fêle suite à un choc violent (projection d'objets, etc.), n'utilisez pas la table de cuisson et appelez immédiatement votre ServiceAprès-vente.
• Ne placez pas des aliments enveloppés dans du papier aluminium, des récipients en plastique ou des torchons sur les zones de cuisson chaudes.
• Ne faites pas glisser les ustensiles de cuisine sur la surface vitrocéramique, car vous risqueriez de la rayer.
• Évitez de renverser du sucre ou des substances similaires sur la table de cuisson. Au besoin, nettoyez soigneusement la table de cuisson en suivant les instructions de nettoyage et d'entretien continus dans cette notice.
• Si le plan de cuisson est équipé de plaques halogènes, fixez les ampoules en évitant de les forcer.

Accessoires de la TABLE de cuisson

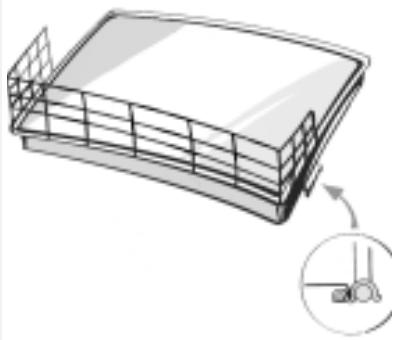

Dispositif de protection enfants AMH 122

Vous pouvez obtenir cet accessoire auprès du Service Après-vente, sous la référence n° 4819 310 18436.

Nettoyage et entretien des TABLES de cuisson vitrocéramiques

Nettoyer la table de cuisson après chaque utilisation en veillant à la laisser d'abord refroidir. Vous éviterez ainsi la formation de dépôts et faciliterez le nettoyage.

• Utilisez un torchon propre, des lingettes absorbantes et du détergent liquide ou un produit d'entretien spécial pour tables de cuisson vitroceramiques.
• Enlevez les résidus carbonisés à l'aide du racloir fourni et de produits de nettoyage spécifiques.
• Nettoyez immédiatement les débordements de liquide pour éviter qu'ils ne brûlent sur la surface vitrocéramique.
• Les aliments ayant une teneur élevée en sucre (caramel, fruits au sirop, confiture, etc.) qui débordent sur la table de cuisson ou les éclaboussures de sucre doivent être éliminés immédiatement en utilisant le racloir.
• N'utilisez en aucun cas de produits abrasifs, de produits chlorés (Javel), de sprays nettoyants pour fours ou de tampons à récurer.

Traitez régulièrement la table de cuisson avec une cire de protection de marque spécialement conçue pour les tables de cuisson vitrocéramiques.

La table de cuisson ne fonctionne pas

• Avez-vous appuyé sur les touches de commande en suivant les instructions fournies dans la section "Utilisation de la table de cuisson" de la "Fiche produit séparée ?" Le courant a-t-il été coupé ?
• Avez-vous essuyé correctement la table de cuisson après l'avoir nettoyée?
• Si un foyer a été sélectionné et qu'un "F" s'affiche, contactez le Service Après-Vente pour l'en informer.
• Si après avoir fonctionné pendant un laps de temps relativement long, la table de cisson s'arrête, cela signifie que la temperature interne de celle-ci est trop élevé. Laissez refroidir la table de cisson pendant quelques minutes.

Remarque importante!

Si vous ne pouvez pas arrêter la plaque à induction après l'avoir utilisée, débranchez immédiatement l'alimentation électrique.

Avant de contacter le service avec-venture

1. Essayez de remédier par vous-même à l'inconvénient (voir "Diagnostic des pannes").
2. Éteignez et rallumez l'appareil pour contrôler si le problème persiste.

Si après ces vérifications le problème persiste, contactez votre service après-vente.

Veuillez spécifier : une brève description de la panne,

• le type exact et le modèle de l'appareil, Le code service (numéro suivant le mot Service sur la plaque signalétique) inscrit sur la partie inférieure de la table de cuisson ou sur la fiche produit. Le code service est également indiqué dans le livre de garantie,
• votre adresse complète et votre numéro de téléphone.

Si une réparation est nécessaire, veuillez contacter un Service APRÈS-vente agréé, conformément aux conditions stipulées dans la garantie.

Si l'intervention ou la réparation devait être effectuée par un technicien non agréé, exigez la délivrance d'une attestation du travail réalisé et demandez d'utiliser des pièces d'origine.

Le non-respect des instructions ci-dessus pourrait promettre la sécurité et la qualité du produit.
