Type de produit	Table de cuisson électrique encastrable
Marque	Whirlpool
Modèle	AKL 763/IX
Nombre de foyers	4 plaques électriques
Matériau de la surface	Acier inoxydable
Alimentation électrique	220-240 V / 50-60 Hz
Puissance totale	Environ 6000 W (estimation)
Dimensions de l'appareil (L x P x H)	580 x 520 x 50 mm (estimation)
Dimensions d'encastrement (L x P)	560 x 480 mm (estimation)
Épaisseur du plan de travail compatible	20 à 50 mm
Poids net	Environ 10 kg
Classe de protection thermique	Classe Y (protection contre la chaleur)
Dispositif de coupure obligatoire	Oui, distance d'ouverture des contacts ≥ 3 mm
Mise à la terre	Obligatoire
Nettoyage des plaques	À faire tiède avec chiffon imbibé d'eau et de sel, puis astiquer avec un chiffon graissé
Nettoyage de la surface inox	Avec produit spécial acier inoxydable; éviter produits abrasifs et chlorés
Entretien général	Débrancher avant nettoyage; ne pas utiliser de nettoyeur vapeur
Pièces détachées disponibles	Kit adaptateur AMC 874, étriers (code 4819 310 18528)
Service après-vente	Contacter un SAV agréé; fournir modèle, code service, adresse et téléphone
Conformité	Directives Basse Tension 2006/95/CE, EMC 2004/108, CEE 93/68; contact alimentaire CE 1935/2004

FOIRE AUX QUESTIONS - AKL 763/IX WHIRLPOOL

Comment installer la table de cuisson AKL 763/IX ?

Découpez une ouverture dans le plan de travail selon les dimensions de la fiche produit. Placez le joint fourni autour de la table. Pour un plan en bois, utilisez les ressorts fournis ; pour le marbre ou autre, utilisez les étriers (code 4819 310 18528). Assurez-vous que le meuble adjacent résiste à la chaleur (classe Y).

Comment nettoyer les plaques électriques ?

Nettoyez les plaques lorsqu'elles sont tièdes. Essuyez avec un chiffon imbibé d'eau et de sel, puis astiquez avec un chiffon imbibé de graisse.

Que faire si les plaques ne chauffent pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un service après-vente agréé en fournissant le modèle, le code service et une description du dysfonctionnement.

Comment raccorder la table de cuisson au four ?

Raccordez les quatre bornes (A) de la table aux bornes (B) du four en respectant les couleurs. Si les bornes ne correspondent pas, commandez le kit adaptateur AMC 874 auprès du SAV.

Quels ustensiles utiliser pour économiser l'énergie ?

Utilisez des ustensiles à fond plat, de diamètre identique ou légèrement supérieur à celui des plaques. Évitez de mettre une plaque sous tension sans récipient. Laissez le couvercle pendant la cuisson et ajoutez un peu d'eau pour les légumes.

Comment nettoyer la surface en acier inoxydable ?

Utilisez un produit spécial pour acier inoxydable. N'utilisez jamais de produits abrasifs, corrosifs, chlorés ou de tampons métalliques. Essuyez immédiatement les substances acides comme le vinaigre ou le jus de citron.

Quelles sont les précautions de sécurité importantes ?

Débranchez l'appareil avant nettoyage ou entretien. Maintenez les enfants éloignés pendant le fonctionnement. Assurez-vous que les boutons sont sur zéro après usage. L'installation électrique doit comporter un dispositif de coupure avec une distance d'ouverture des contacts d'au moins 3 mm.

Où trouver les pièces détachées ?

Les pièces détachées comme le kit adaptateur (AMC 874) ou les étriers (code 4819 310 18528) sont disponibles auprès du service après-vente Whirlpool. Utilisez toujours des pièces d'origine.

Comment contacter le service après-vente ?

Avant de contacter le SAV, vérifiez que l'appareil fonctionne. Sinon, appelez un SAV agréé en indiquant le type de panne, le modèle (AKL 763/IX), le code service (sur la plaque signalétique), votre adresse et votre numéro de téléphone.

La table de cuisson est-elle conforme aux normes européennes ?

Oui, elle est conforme aux directives Basse Tension 2006/95/CE, EMC 2004/108 et CEE 93/68. Elle est également conçue pour le contact alimentaire conformément au règlement (CE) n° 1935/2004.

MODE D'EMPLOI AKL 763/IX WHIRLPOOL

Pour tirer le meilleur parti de votre appareil, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.

• Les emballages (sacs en plastique, éléments en polystyrène, etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel.
• Vérifiez que la table de cuisson n'a pas été endommagée pendant le transport. Assurez-vous que l'installation et les branchements électriques ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux réglementations de sécurité locales en vigueur.

Emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole du recyclage, indiquant que ceux-ci doivent être expédiés dans un centre de collecte des déchets.

Appareils domestiques

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre

de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

La mise au rebut doit être effectuée conformément aux réglementations locales en vigueur en matière de protection de l'environnement.

Pour de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien encore le magasin où vous avez acheté le produit.

Mesures de precaution et conseils d'ordre genéral

• Avant de procéder au nettoyage ou à l'entretien, débranchez la table de cuisson.
• En cas d'utilisation prolongée, il peut s'avérer nécessaire de ventiler davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d'aspiration de la hotte.
• Maintenez les enfants éloignés de la table de cuisson pendant son fonctionnement.
• Cet appareil ne peut en aucun cas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ne possédant pas l'expérience ou les connaissances requises pour l'utiliser, à moins que des personnes responsables de leur sécurité ne leur aient fourni toutes les instructions nécessaires à cet effet.
• Lorsque vous n'utilisez plus la table de cuisson, assurez-vous que les boutons de commande sont positionnés sur zéro.

Déclaration de conformité (€

• Ce four est conçu pour entrer en contact avec des denrées alimentaires et est conforme à la réglementation (CE) n° 1935/2004.
• Cette table de cuisson (Classe Y) a été conçue exclusivement comme appareil de cuisson. Toute autre utilisation (pour chauffer une pièce, par exemple) est considérée comme impropre et dangereuse.
• Cette table de cuisson a été conçue, fabriquée et commercialisée en conformité aux :
• objectifs de sécurité de la Directive "Basse tension" 2006/95/CE (qui remplace la Directive 73/23 CEE et modifications ultérieures);
• exigences de protection de la Directive CE "EMC" 2004/108;
• exigences de la Directive CEE 93/68.

Conseils pour économiser l'energie

• La table de cuisson est équipée de plaques chauffantes de différents diamètres. Utilisez des ustensiles de cuisson d'un diamètre identique ou légèrement supérieur à celui des plaques chauffantes. Utilisez exclusivement des ustensiles de cuisson à fond plat.
• Évitez de mettre une plaque sous tension sans y avoir préalablement déposé un récipient.
• Dans la mesure du possible, laissez le couvercle sur les ustensiles pendant la cuisson.
• Lorsque vous cuisez des légumes, des pommes de terre, etc., ajoutez un peu d'eau afin de réduire le temps de cuisson.
• Un autocueilleur vous permettra d'économiser encore plus d'énergie et de temps.

Nettoyage de la table de cuisson

• Avant de procéder au nettoyage de la table de cuisson, veillez à débrancher l'appareil et attendez qu'il soit froid.
• Remarque importante : n'utilisez jamais d'appareil de nettoyage à la vapeur.
• Utilisez une éponge imbibée d'eau chaude et de savon ou de détergent liquide préalablement dilué.

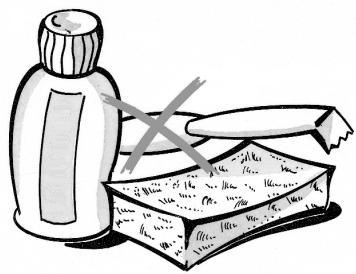

• N'utilisez en aucun cas des produits abrasifs ou corrosifs, des produits chlorés ou des tampons métalliques.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, jus de citron, etc., qui se sont déposées sur la table de cuisson.

Surface en acier inoxydable

• Nettoyez à l'aide d'un produit spécial pour acier inoxydable.

Remarque : si vous utilisez la table de cuisson de façon continue, les hautes températures peuvent altérer la couleur des plaques chauffantes.

Nettoyage des plaques électriques

Nettoyez les plaques électriques lorsque celles-ci sont tièdes.

Essuyez-les à l'aide d'un chiffon imbibé d'eau et de sel, et astiquez-les à l'aide d'un chiffon imbibé de graisse.

Service après-vente

• Avant de contacter le Service Après-Vente : I. Remettez la table de cuisson en service afin de vérifier qu'elle fonctionne à nouveau correctement.
• Si ce n'est pas le cas, contactez le Service Avres-Vente.

Veuillez spécifier les informations suivantes :

• type de mauvais fonctionnement;
• modèle de la table de cuisson; code service (numéro suivant le mot SERVICE sur la plaque signalétique située sous la table de cuisson et sur la garantie);
• votre adresse complète;
• votre numéro de téléphone avec l'indicatif.

Si une réparation est nécessaire, veuillez contacter un Service APRÈS-VENTE/agréé, comme indiqué dans la garantie.

Si l'intervention ou la réparation avait été effectuée par un technicien non agréé, demandez toujours qu'une certification relative au travail effectué vous soit remise et qu'il soit fait usage de pièces d'origine.

Le non-respect des instructions énoncées ci-dessus pourrait compromettre la sécurité et la qualité du produit.

Informations techniques pour l'installateur

La table de cuisson peut être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur.

Si aucun appareil n'est installé sous la table de cuisson, placez un panneau de séparation à une distance d'au moins 90 mm de la partie inférieure de la table de cuisson.

• Si vous installez un meuble vertical, il doit y avoir un espace de 100mm au moins entre celui-ci et le rebord de la table de cuisson.

Installation de la table de cuisson

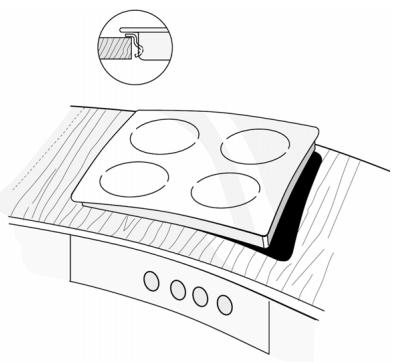

• Après avoir nettoyé la surface de la table de cuisson, installez le joint fourni autour de celle-ci (sauf s'il est déjà installé), comme représenté dans la figure.

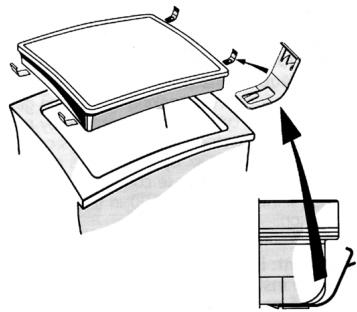

A - Si le plan de travail est en bois, utilisez les ressorts fournis. 1. Installez les 4 ressorts (A) dans les logements correspondants situés sous la boîte. 2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée. 3. Installez la table de cuisson dans le plan de travail. B - Si le plan de travail est en marbre ou autre matière (plastique, céramique ou pierre), fixez la table de cuisson au moyen des étriers (B), que vous pouvez commander auprès du Service Après-Vente (code 4819 310 18528). 1. Disposez les étriers en face des trous et fixez-les à l'aide des vis. 2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit. 3. Installez la table de cuisson dans le plan de travail. - Avant d'installer la table de cuisson, enlevez le film protecteur qui la recouvre (s'il est présent). Les surfaces extérieures du meuble ou des appareils adjacents à la table de cuisson doivent résister à la chaleur (protection contre la chaleur "Y", conformément aux normes EN 60335-2-6). - L'installation doit être réalisée conformément aux réglementations locales en vigueur en matière de sécurité.

Branchement électrique

• Les branchements électriques doivent être réalisés conformément aux réglementations locales en vigueur.
• Les données relatives à la tension et à la consommation énergétique sont indiquées sur la plaque portant le numéro de série.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages occasionnés à des personnes, des animaux ou des choses, résultat du non-respect de ces instructions.
• Au moment de l'installation, l'appareil doit être pourvu d'un dispositif de coupure de l'alimentation électrique, ayant une distance d'ouverture entre les contacts de 3 mm au moins.
• Lorsque l'appareil est installé, les composants électriques doivent être inaccessibles.

Si les bornes de la table de cuisson ne correspondent pas aux indications de connexion et couleur figurant sur la plaque de connexion table de cuisson/four située sur le four, commandez un kit adaptateur, code AMC 874, auprès du Service Après-Vente.

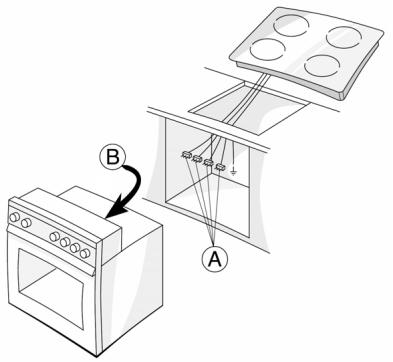

1. Installez la table de cuisson dans son logement. 2. Raccordez les quatre bornes (A) aux bornes du four (B) situées dans la section arrière, en veillant à ce que les fiches couleur correspondent. 3. Fixez la table de cuisson. 4. Insérez le four dans la cavité de la cuisinière et fixez-le à l'aide des vis fournies.

Remarque :

Si la table de cuisson doit être raccordée au bandeau de commandes séparé et non au four, lisez attentivement les instructions fournies avec le bandeau de commande.
