Marque	Whirlpool
Modèle	AKL 758/NB
Type de produit	Table de cuisson gaz encastrable (Classe 3)
Nombre de brûleurs	4 (Rapide, Semi-rapide, Auxiliaire, Triple couronne)
Diamètre brûleur rapide	9,1 cm (casserole 24-26 cm)
Diamètre brûleur semi-rapide	6,4 cm (casserole 16-22 cm)
Diamètre brûleur auxiliaire	4,5 cm (casserole 8-14 cm)
Diamètre brûleur triple couronne	12 cm (casserole 24-26 cm)
Dimensions d'encastrement	Voir fiche produit séparée (épaisseur plan 20-50 mm)
Alimentation électrique	230 V ~ 50 Hz (allumage électronique)
Alimentation gaz	Gaz naturel (méthane) ou GPL (butane/propane) selon réglage
Types de gaz adaptables	Remplacement des injecteurs possible (kit fourni)
Sécurité enfants	Pieds de protection en caoutchouc des grilles (risque ingestion)
Nettoyage brûleurs	Démontage et trempage eau chaude + détergent (pas lave-vaisselle)
Nettoyage surface	Éponge douce, eau savonneuse ; éviter abrasifs et vapeur
Nettoyage acier inoxydable	Produit spécifique inox
Conformité	Directives Gaz 90/396/CEE, Basse tension 73/23/CEE, CEM 89/336/CEE
Garantie	Voir livret de garantie (Service après-vente agréé)
Pièces détachées	Injecteurs, joints, boutons, grilles (originaux recommandés)

FOIRE AUX QUESTIONS - AKL 758/NB WHIRLPOOL

Que faire si un brûleur ne s'allume pas ?

Vérifiez d'abord que le robinet principal de gaz est ouvert et que la bouteille de GPL n'est pas vide. Assurez-vous que les orifices du brûleur ne sont pas obstrués et que le chapeau et le brûleur sont correctement repositionnés après nettoyage. Si le problème persiste, contactez le Service après-vente.

Comment nettoyer les brûleurs ?

Soulevez le chapeau, retirez le brûleur vers le haut. Trempez-les dans de l'eau chaude avec un détergent liquide (pas au lave-vaisselle). Rincez, séchez soigneusement, vérifiez que les orifices ne sont pas bouchés, puis remontez. N'actionnez l'allumage qu'après remontage complet.

Puis-je utiliser des produits abrasifs pour nettoyer la table ?

Non, n'utilisez jamais de produits abrasifs, corrosifs, chlorés ou de tampons métalliques. Utilisez une éponge douce avec de l'eau chaude et du savon ou un détergent liquide dilué. Évitez aussi les nettoyeurs vapeur.

Comment adapter la table de cuisson à un autre type de gaz ?

Si le gaz disponible diffère de celui indiqué sur la plaque, faites remplacer les injecteurs par un technicien qualifié. Utilisez le kit d'injecteurs adapté (fourni). Après remplacement, réglez le ralenti des robinets et collez l'étiquette correspondant au nouveau gaz.

Pourquoi le brûleur s'éteint-il après quelques instants ?

Répétez l'allumage en tournant le bouton sur le symbole de petite flamme. Si le problème persiste, vérifiez que le réglage du ralenti est correct (vis de réglage sous le bouton). Contactez le Service après-vente si nécessaire.

Quelle distance de sécurité respecter avec les meubles ?

Laissez un espace d'au moins 100 mm entre la table de cuisson et tout meuble vertical adjacent. Les surfaces doivent résister à la chaleur (classe Y). Si aucun four n'est installé en dessous, placez un panneau de séparation à 20 mm minimum sous la table.

Puis-je utiliser un tuyau flexible pour le branchement gaz ?

Oui, un tuyau en acier inoxydable à surface continue, conforme aux normes locales, peut être utilisé (longueur max 2 m). Veillez à ce qu'il ne touche aucune partie mobile et reste accessible pour inspection. Vérifiez l'absence de fuite avec de l'eau savonneuse après branchement.

Comment entretenir la surface en acier inoxydable ?

Utilisez un produit spécial pour acier inoxydable. Attention : l'utilisation continue peut altérer la couleur autour des brûleurs à cause des hautes températures. Essuyez immédiatement tout acide (vinaigre, citron) pour éviter les taches.

Que faire si l'allumage électrique ne fonctionne pas ?

Vérifiez d'abord que l'appareil est branché et que le courant n'est pas coupé. Si l'allumage ne produit toujours pas d'étincelles, contactez le Service après-vente pour un diagnostic.

Comment économiser de l'énergie avec cette table de cuisson ?

Utilisez des récipients de diamètre adapté au brûleur (voir tableau). Couvrez les casseroles, cuisinez les légumes avec peu d'eau, et privilégiez un autocuiseur pour réduire le temps de cuisson. Éteignez les brûleurs un peu avant la fin pour utiliser la chaleur résiduelle.

MODE D'EMPLOI AKL 758/NB WHIRLPOOL

Ces instructions ne valent que pour les pays mentionnés au dos de la notice d'utilisation et sur l'appareil.

• Pour tirer le meilleur parti de votre appare
• Les emballages (sacs plastique, éléments en polystyrè
• Vérifiez si la table de cuisson a été endommagée pendant le transport. Veillez à ce que l'installation et les branchements au système d'arrivée du gaz/à l'alimentation électrique soient réalisés par un technicien, en suivant les instructions du fabricant et conformément aux règlementations locales en matière de sécurité en vigueur dans le pays d'installation.

I. emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage, qui signifie que ces matériaux doivent être envoyés vers des centres locaux d'élimination des déchets.

La table de cuisson est fabriquée à partir de matériaux recyclables. Pour la mise au rebut, conformez-vous aux réglementations locales en matière d'élimination des déchets. Avant la mise au rebut de l'appareil, coupez le cordon d'alimentation afin de le rendre inutilisable.

Precautions et conseils d'ordre genéral

• Avant toute opération de nettoyage ou d'entretien, débranchez la table de cuisson de l'alimentation électrique. L'utilisation d'un appareil à gaz produit de la chaleur et de l'humidité à l'intérieur de la pièce. Assurez-vous que la pièce est bien aérée ou installez une hotte aspirante avec gaine d'aspiration.
• Une utilisation intensive et prolongée peut nécessiter une aération supplémentaire (ouverture d'une fenêtre ou augmentation de la puissance d'aspiration de la hotte).
• Maintenez les enfants à distance de la table de cuisson lorsque celle-ci est en service et lorsqu'elle vient d’être mise hors tension.
• Après l'utilisation, assurez-vous que les boutons sont bien en position (fermée) et fermez le robinet principal d'apport du gaz ou le robinet de la bouteille de gaz.
• Attention: si la table de cuisson est dotée d'un couvercle, veillez à ne pas le surchauffer car il pourrait se casser. Avant de fermer l'appareil, assurez-vous que tous les brûleurs sont bien éteints.
• Attention: Les pieds de protection en caoutchouc des grilles peuvent être dangereux en cas d'ingestion par les jeunes enfants.

Après avoir nettoyé les grilles, assurez-vous que tous les pieds en caoutchouc sont fixés correctement.

Déclaration de conformité (C)

• Cette table de cuisson est conçue, fabriquée et mise sur le marché conformément aux :
• normes de sécurité de la Directive "Gaz" 90/396/CEE;
• normes de sécurité de la Directive "Basse tension" 73/2 /CEE;
• normes de protection de la Directive "CEM" 89/336/CEE; - normes de la Directive 93/68/CEE.
• Cette table de cuisson est prévue pour le contact avec des denrées alimentaires et est fabriquée conformément à la Directive 89/109/CEE.
• Cette table de cuisson (Classe 3) est concue exclusivement comme appareil de cuisson. Toute autre utilisation (comme appareil de chauffage, par exemple) est considérée comme imprudente et dangereuse.

Conseils pour économiser l'energie

• La table de cuisson est équipée de brûleurs et/ou d'une plaque chauffante de différents diamètres. Utilisez des récipients de diamètre égal ou légèrement supérieur à celui des brûleurs et de la plaque chauffante.

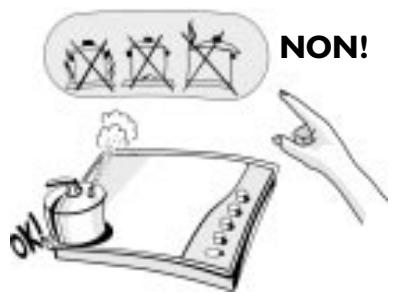

• Utilisez uniquement des récipients à fond plat.
• Les récipients ne doivent pas dépasser sur le bandeau de commande.

Brûleur	Diamètre du récipient
Rapide (9,1 cm)	24 à 26 cm
Semi-rapide (6,4 cm)	16 à 22 cm
Auxiliaire (4,5 cm)	8 à 14 cm
Triple couronne (12 cm)	24 à 26 cm
Poissonnière (23 cm x 4,5 cm)	16 à 35 cm

• Dans la mesure du possible, laissez le couvercle sur les récipients pendant la cuisson.
• Cuisez des légumes, les pommes de terre, etc. dans une petite quantité d'eau afin de réduire le temps de cuisson.
• Un autocuiseur vous permettra d'économiser encore plus d'énergie et de temps.

Nettoyage de la surface de la table de cuisson, des grilles et du bandeau de commande

• Avant de nettoyer la table de cuisson, débranchez l'appareil et attendez qu'il soit froid.
• Utilisez une éponge imbibée d'eau chaude et de savon ou de détergent liquide préalablement dilué.
• N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons métalliques.
• N'utilisez pas d'appareils de nettoyage à la vapeur.
• N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, jus de citron, etc., qui se sont déposées sur la table de cuisson.

Surface en acier inoxydable

• Nettoyez à l'aide d'un produit spécial pour acier inoxydable. Remarque: si la table de cuisson est utilisée continuellement, les hautes températures produites par les flammes peuvent ALTERER la couleur de la surface autour des brûleurs.

Nettoyage des brûleurs

I. Soulevez et enlevez le chapeau. 2. Sortez le brûleur en le tirant vers le haut. 3. Plongez le brûleur et le chapeau dans une solution d'eau chaude et de détergent liquide. (Ne lavez pas au lave-vaiselle). 4. Rincez et séchez soigneusement. 5. Assurez-vous que les orifices du brûleur ne sont pas obstrués. 6. Replacez le brûleur et le chapeau.

Remarque : Afin de ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Nettoyage des plaques électriques

Nettoyez la plaque électrique lorsqu'elle est tiède.

Essuyez à l'aide d'un chiffon imbibé d'eau et de sel, et astiquez à l'aide d'un chiffon gras.

Diagnostic des PANNES

I. Le brûleur ne s'allume pas : - Le robinet principal d'arrivée du gaz est-il ouvert? - La distribution du gaz de ville (méthane) a-t-elle été suspendue? - La bouteille de gaz (gaz liquide) est-elle vide? - Les orifices du brûleur sont-ils obstrués? - Le chapeau et le brûleur ont-ils correctement été remis en place après le nettoyage? (Voir chapitre "Nettoyage et entretien".)

1. Le brûleur s'éteint :
2. Répétez l'allumage en positionnant le bouton de commande sur le symbole représentant la petite flamme.
3. Le dispositif d'allumage électrique ne fonctionne pas :
4. Le courant est-il coupé ?

Service après-vente

Avant de contacter le Service après-vente :

1. Consultez le "Diagnostic des pannes" ci-dessus pour voir si vous pouvez vous-même remédier à l'inconvénient. 2. Éteignez et rallumez la table de cuisson pour contrôler si le problème persiste. 3. Si le problème persiste, contactez le Service après-vente. Veuillez spécifier les informations suivantes :

• le type de défaut;
• le modèle de la table de cuisson;
• le code service (numéro suivant le mot SERVICE sur la plaque signalétique appliquée sous la table de cuisson et dans le livre de garantie);
• votre adresse complète;
• votre numéro de téléphone et le préfixe.

Si une réparation est nécessaire, veuillez contacter un Service APRÈS-vente agréé, comme indiqué dans la garantie.

Si l'intervention ou la réparation avait été effectuée par un technicien non agréé, exigez qu'il vous délivre une certification relative au travail réalisé et qu'il utilise des pièces d'origine.

Le non-respect des instructions énoncées ci-dessus pourrait compromettre la sécurité et la qualité du produit.

SERVICE 0000 000 00000

Installation

Informations techniques pour l'installateur

La table de cuisson peut être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur. Si vous n'installez pas de four sous la table de cuisson (tout four installé doit être fabriqué par nous et équipé d'un système de refroidissement), placez un panneau de séparation à une distance minimum de 20 mm de la partie inférieure de la table de cuisson.

Remarque : Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit et sur la plaque signalétique.

• Si vous installez un meuble vertical, vous devez laisser un espace d'au moins 100 mm entre celui-ci et le rebord de la table de cuisson.
• Avant l'installation, retirez le film plastique protégeant l'appareil (en sa présence). Les surfaces extérieures des meubles ou appareils adjacents à la table de cuisson doivent résister à la chaleur (niveau de protection thermique “Y”) selon les normes.
• L'installation doit être réalisée conformément aux réglementations locales en vigueur dans le pays d'installation.
• La pièce où est installée la table de cuisson doit contenir une quantité d'air suffisante pour permettre une combustion correcte du gaz (voir la fiche produit séparée).
• Le renouvellement naturel de l'air doit s'effectuer à travers une ouverture appropriée, qui doit être :
• permanente, praticée dans l'un des murs extérieurs de la pièce et communiquant avec l'extérieur à l'abri de sources de pollution;
• sent pas être obstruées, intentionnellement ou accidentellement;
• protégée par une grille ou un grillage métallique ne réduisant pas sa surface;
• près du sol et place de manière à ne pas entraver le fonctionnement du dispositif d'évacuation des fumées.
• Les fumées doivent être évacuées par une hotte aspirante ou un ventilateur installé sur le mur ou sur une fenêtre.

Montage

• Après avoir nettoyé la surface de la table de cuisson, appliquez le joint fourni (sauf s'il a déjà été mis en place), comme illustré sur la figure.

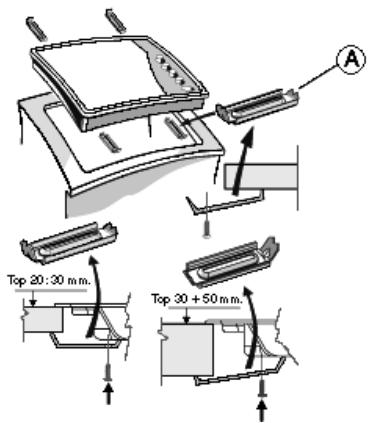

Pour fixer la table de cuisson, utilisez les attaches (A) fournies.

1. Introduisez les attaches dans les orifices prévus à cet effet et fixez-les à l'aide des vis. 2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée. 3. Installez la table de cuisson dans le plan de travail. Remarque importante : le cordon d'alimentation et la fiche doivent être adaptés à la puissance de la table de cuisson et le cordon doit être assez long pour que la table de cuisson puisse être retirée.

Branchement électrique

• Les branchements électriques doivent être réalisés conformément aux réglementations locales en vigueur.
• Les données relatives à la tension et à l'absorption de puissance sont indiquées sur la plaque signalétique.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou animaux ou en cas de dommage matériel résultant du non-respect de ces exigences.
• À l'installation, il faut prévoir un dispositif à coupure omnipolaire ayant une distance d'au moins 3 mm.
• Si cela s'avère nécessaire, il convient de replacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2-F - T90°C ou type HO5RR-F). Cette opération doit être réalisée par le Service Après-vente ou par un électricien qualifié.

Branchement à l'arrivée du gaz

Le système d'arrivée du gaz doit être réalisé conformément aux réglementations locales en vigueur dans le pays d'installation.

Vous trouverez les réglementations locales en vigueur dans certains pays sur la fiche séparée “Réglementations en vigueur en matière de sécurité dans le pays d'installation.”

Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installateur.

La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux réglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux réglementations locales en vigueur dans le pays d'installation. Insérez le joint (B) dans le raccord coude.

La longueur maximale du tuyau est de 2m.

POUR LA BELGIQUE UNIQUEMENT : Il est nécessaire de remplacer le raccord coudé (A) de l'appareil par celui fourni.

Remarque importante : Si vous utilisez un tuyau en acier inoxydable, veillez à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau ne doit être libre d'accès sur toute sa longueur pour permettre son inspection.

Une fois le tuyau de gaz raccordé, vérifie l'absence de fuites à l'aide d'eau savonneuse.

Attention : si les boutons de commande des brûleurs tournent difficilement, faites replacer le robinet du brûleur par le Service APRÈS-vente.

Adaptation à différents TYPES de gaz

Si le type de gaz utilisé est différent de celui indiqué sur la plaque des caractéristiques, ainsi que sur l'autocollant orange appliqué sur la face supérieure de la table de cuisson, cette dernière doit être modifiée pour pouvoir utiliser le nouveau type de gaz. Ôter l'autocollant orange et le coller dans le livre d'instructions, qui doit être conservé pendant toute la durée de vie de l'appareil.

Utilisez des détendeurs compatibles avec les pressions de gaz indiquées sur la fiche produit séparée.

I. Les gicleurs doivent être remplacés par le Service Àprouve-vente ou par un technicien qualifié. Les gicleurs non livrés avec l'appareil doivent être commandés auprès du Service Àprouve-vente. 2. Branchez la table de cuisson au robinet d'arrivée du gaz à l'aide d'un tuyau compatible avec le type de gaz utilisé, conformément aux réglementations locales en vigueur dans le pays d'installation. 3. Réglez le ralenti des robinets. Remarque: si vous utilisez du gaz de pétrole liquéfié (G30/G31), les vis de réglage du ralenti du gaz doivent être serrées à fond.

Remplacement des injecteurs (voir le tableau de la fiche produit séparée)

1. Retirez les grilles (A). 2. Retirez les brûleurs (B). 3. Utilisez une clé à douille de taille appropriée, (C), et dévissez l'injecteur à replacer. 4. Remplacez-le par l'injecteur convenant pour le nouveau type de gaz. 5. Remontez l'injecteur en (D). 6. Pour les modèles équipés d'un brûleur triple couronne, procédez comme indiqué sur la figure.

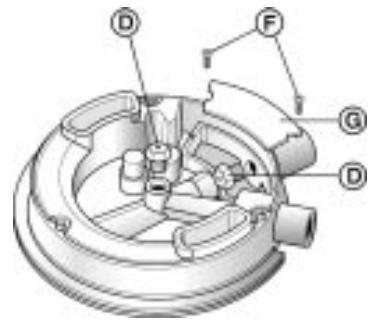

• Retirez les deux vis (F) puis le chapeau (G) et remplacez les deux injecteurs (D) comme indiqué précédemment. Replacez ensuite le chapeau (G), en vous assurant que les joints sont bien en place avant d'essayer d'utiliser la table de cuisson.

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

Réglage des ralentis des robinets

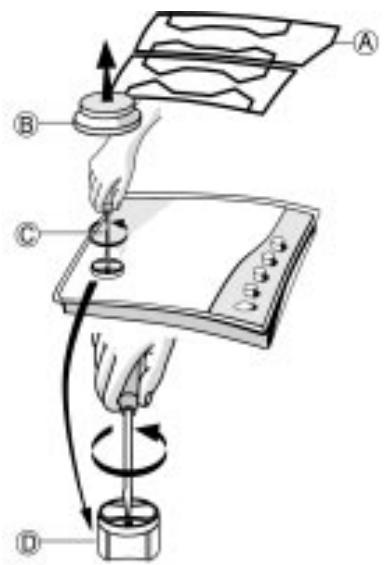

I. Pour vous assurer que le ralenti est correctement réglé, retirez le bouton (E) et procédez comme suit :

• serrez (-) pour diminuer la hauteur de la flamme;
• desserrez (+) pour augmenter la hauteur de la flamme; Le réglage doit être réalisé avec le robinet en position de ralenti (petite flamme).

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériel équivalent.

1. L'air primaire des brûleurs ne doit pas être réglé.
2. Une fois le ralenti réglé, allumez les brûleurs et tournez les boutons de l'ouverture maximale à l'ouverture minimale pour vérifier la stabilité de la flamme.
