MODE D'EMPLOI RS-220 ZIBRO
La marque NF garantit
la qualité de cet article
suivant les normes françaises
et Réciprofertiel de certification
de l'application NF 128
CHAUFFAGES MOBILES
A COMBUSTIBLE LIQUIDE
NF 128 45/01
www.marque-nf.com
CONFORME A LA NORME NF D 35-300 : 1992, NF EN 60335-1 : Mai 2013, NF EN 50106 : septembre 2009 ET AUX DECRET 92-1280 et DECRET 2004-954, AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LES REGLES DE CERTIFICATION DE LA MARQUE NF 128
PRINCIPALES CHARACTERISTIQUES CERTIFIEES:
- Sécurité du dispositif d'allumage
- Débit calorifique
- Efficacité des dispositifs de sécurité
Stabilité
- Contrôle de la teneur en NOx dans les produits de combustion
- Contrôle de la qualité de la combustion (absence de CO)
Endurance
- Intermittence
CONSEILS D'UTILISATION ET D'ENTRETIEN
Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil
Référence et numéro de lot ou de série de l'article : se reporter au produit
En cas d'insatisfaction, consultez d'abord:
Si une difficulté subsistait, vous pouvez écrire à:
EUROVENT CERTITA CERTIFICATION
48/50, rue de la Victoire
75009 PARIS
15 TIPS FOR SAFE USE
1 Attirez l'attention des enfants sur la présence d'un apparéil en combustion.
2 NE déplacez PAS l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprises l'entretien de l'appareil.

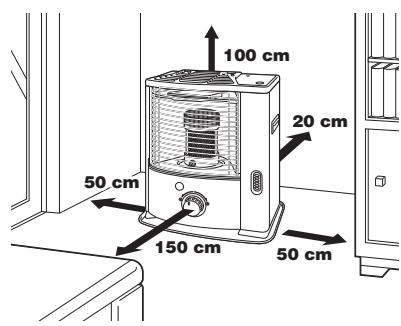

3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux, des meubles, aérosol et bouteille de gaz. NE rangez PAS le réservoir de combustible près du poèle.
4 N'UTILISEZ PAS l'appareil dans des pieces poussières n i dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale.
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher.
6 Conservé le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'UTILISEZ JAMAIS l'appareil dans des endroits ou des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échévement ou vapeurs de peinture) peuvent être prênts.
9 Le plateau supérieur et la grille devant deviennent chauds. L'appareil NE doit JAMAIS être couvert (risque d'incendie). Il faut éviter tout contact avec le plateau supérieur et la grille.
10 Aérez TOUJOURS suffisamment.
11 L'appareil de chauffage ne doit pas etre soit immediatement en dessous d'une prise de courant.
12 Les enfants de moins de 3 ans devraient être tenus à l'écart à moins d'être surveillés en permanence. Les enfants âgés de 3 ans et de moins de 8 ans doivent uniquement allumer / éteindre l'appareil à condition qu'il ait été place ou installé dans sa position normale de fonctionnement prévue et qu'ils soient sous surveillance ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil de manière sure et qu'ils comprend les risques encourus. Les enfants âgés de 3 ans et de moins de 8 ans ne doivent pas brancher, régler et nettover l'appareil ni effectuer l'entretien d'utilisateur.
ATTENTION - Certaines parties de ce produit peuventvenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits ou les enfants et les personnes vulnérables sont présents.
13 Ne pas laisser les enfants jouer avec l'appareil.
14 Les enfants ne doivent pas etre charges du nettoyage et de I'entretien de I'appareil sauf sils sont encadrés.
15 NE demeurez PAS longtemps à proximé du poèle.

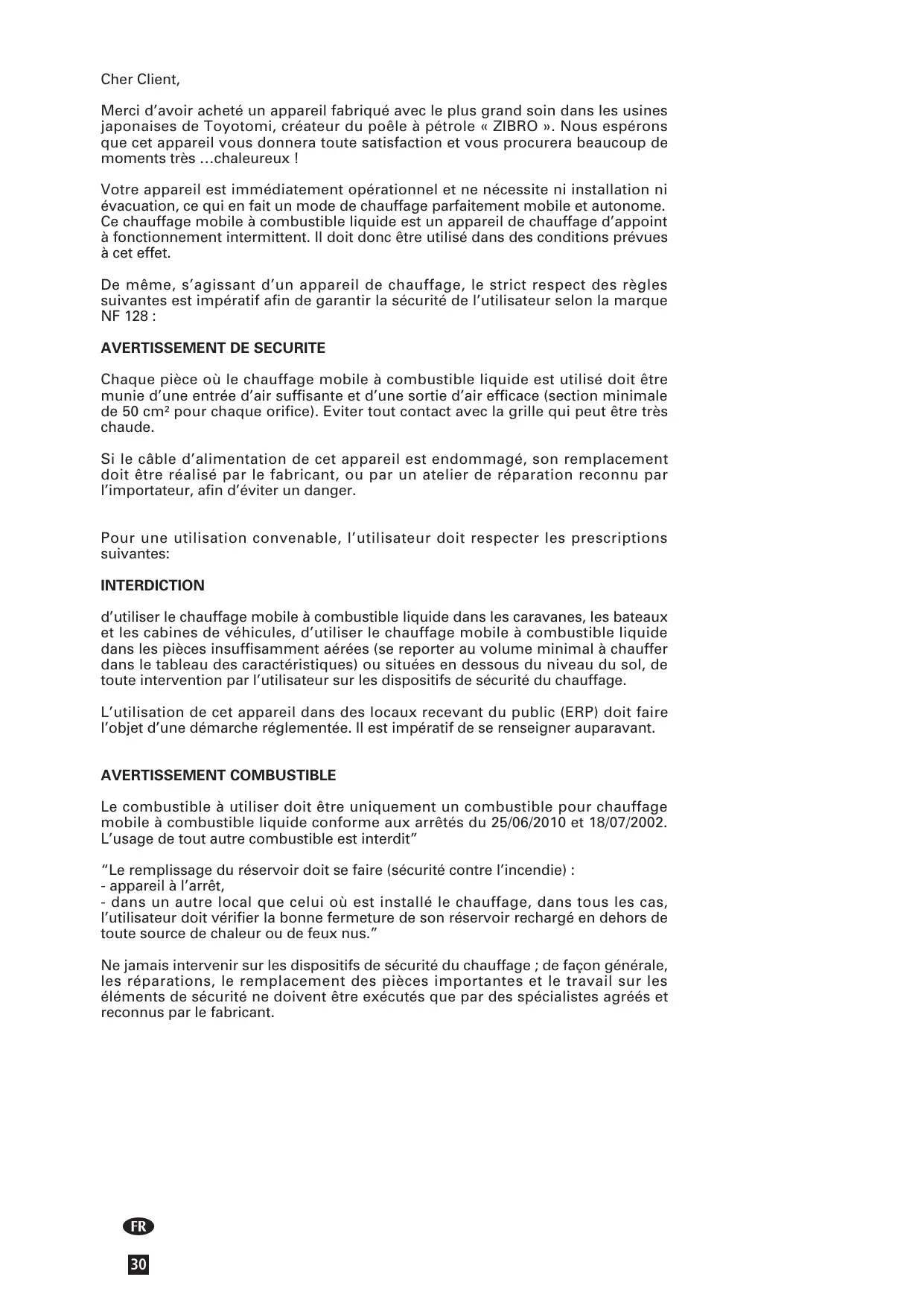

Merci d'avoir acheté un apparéil fabriqué avec le plus grand soin dans les usines japonaises de Toyotomi, crééur du poèle à petrole « ZIBRO ». Nous espérons que cet apparéil vous donna raite toute satisfaction et vous procurera beaucoup de moments très ...chaleurux!
Votre apparéil est immédiatement opérationnel et ne nécessite ni installation ni évacuation, ce qui en fait un mode de chauffage parfaitement mobile et autonome. Ce chauffage mobile à combustible liquide est un apparéil de chauffage d'appoint à fonctionnement intermittent. Il doit donc être utilisé dans des conditions prévues à cet effet.
De même, s'agissant d'un apparéil de chauffage, le strict respect des règles suivantes est impératif afin de garantir la sécurité de l'utilisateur selon la marque NF 128 :
AVERTISSEMENT DE SECURITE
Chaque piece ou le chauffage mobile à combustible liquide est utilisé doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice). Eviter tout contact avec la grille qui peut être très chaude.
Si le cable d'alimentation de cet apparéil est endommagé, son remplacement doit être réalisé par le fabricant, ou par un atelier de réparation reconnu par l'importateur, afin d'éviter un danger.
Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:
INTERDICTION
d'utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabins de vehicules, d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol, de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.
L'utilisation de cet apparéil dans des locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auparavant.
AVERTISSEMENT COMBUSTIBLE
Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêts du 25/06/2010 et 18/07/2002. L'usage de tout autre combustible est interdit"
"Le replissage du réservoir doit se faire (sécurité contre l'incendie) :
-
apparéil à l'arrêt,
-
dans un autre local que celui ou est installé le chauffage, dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus."
Ne jamais intervenir sur les dispositifs de sécurité du chauffage; de façon générale, les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrésés et reconnus par le fabricant.
L'UTILISATION DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre apparéil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION reprend chaque étape en détaïl.
1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible ③ et attendez 30 minutes avant d'allumer l'appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. I).
3 Placez les piles dans leur logement (voir le chapitre A, fig. F).
4 Vérifiez le positionnement du brûleur ③ celui-ci doit être vertical (voir le chapitre A, fig. E).
5 Allumez l'appareil en tournant à fond le bouton central 2 à droite (voir chapitre C, fig. L)
6 ÀpRES allumage de l'appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l'appareil fonctionne bien (voir le chapitre D).
7 Eteignez l'appareil mobile de chauffage à combustible liquide (voir le chapitre E).
-
Le replissage du réservoir doit se faire (sécurité contre l'incendie):
-
soit apparéil à l'arrêt,
-
soit dans un autre local que celui où est installé le chauffage,
-
Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).
- Voiture apparueil dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale (TOYOTOMI combustible).
- Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présente.
CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:
Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservezele pour toute reférence ultérieure. Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été créé pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en interieur, dans un séjour, une cuisine ou un garage.
Cet apparéil est equipo d'un système de contrôle de la qualité de l'air ①. Lorsque la piece n'est pas suffisamment aérée ou que l' apparéil est utilise dans une piece qui est trop petite, l' apparéil se coupera automatiquement.
Pour votre comforts et votre sécurité, assurez-vous que la piece ou se trouve l'appareil, est suffisamment aérée.
REMARQUE : Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrin une porte ou une fenêtre lorsque l'appareil est en service.
Quel que soit le modele, vous devez toujours prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire (voir le chapitre J). Si le volume de la piece est plus petit que celui préconise, vous devez toujours entrebailler une fenêtre ou une porte (2,5cm) . Il est important que chaque piece ou l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice).
Nous conseilons également d'effectuer ce reglage dans les pieces tres bien isolees ou sans evacuation d''air ainsi que pour une altitude superieure a 1500 metres. N'utilisez pas votre poele dans des caves ou des pieces souterraines.
Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.
La grille et le dessus du convecteur chauffent durant l'utilisation. Ne pas couvrir et ne pas laisser des enfants sans surveillance à proximé pour éviter tous risques de brûture ou d'incendie.
PARTICULIÈREMENT POUR LA FRANCE: Voiture appeareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide (conforme aux arrêtes du 18/7/2002 et du 25/6/2010). L'usage de tout autre combustible est interdit. Reclamez-les chez vous revendeur ou consultez notre site internet pour l'adresse de nos points de ventes.
NOTE SPECIALE POUR LE ROYAUME-UNI: N'utilise que du petrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.
Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:
INTERDICTION
- d'utiliser de l'essence.
- d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabins de vehicules.
- d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 mètres.
- de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage. L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner aappa-ravant.
Votre apparéil mobile de chauffage est concu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurement une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:
- un risque accru de panes
- une combustion imparfaite
- une réduction de la durée de vie de l'appareil
- un dégagement de fumée et/ou de mauvaise odeur
- un dépôt sur la grille ou le manteau
Seul un combustible approprié vous garantit un usage s ur et durable de votre apparéil.
Vous trouvrez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre vehicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Un combustible approprié est donc essentiel pour un usage sur et durable de votre apparèil.
La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.
Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu).
A
MANUEL
A INSTALLATION DE L'APPAREIL
1 Retirez avec précaution votre apparéil du carton et vérifiez-en le contenu. En plus de l' apparéil, vous doivent disposer:
- d' une pompe a main
- d'un bouchon de transport
- duprésent manuel d'utilisation
Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

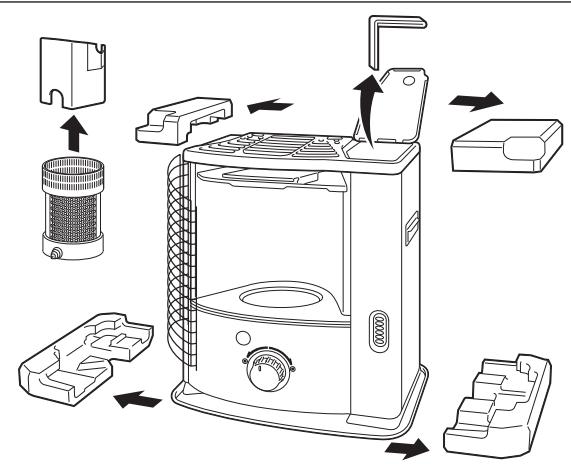

2 Retirez les calages de protection :
- Retirez la cale de maintain en polystyrene au niveau de la grille ⑥. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
- Tirez les deux côtés de l'emballage vers l'arrière et légarement vers le bas (fig. C).
- Retirez le brûleur 3 de l'appareil et dégagez-en le matériel d'emballage (fig. D).
- Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée 4, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille: Soulevez-là légèrement pour la positionner correctement dans son emplacement.
- Ouvrez le couvercle du réservoir amovible ⑦ et retirez la cale de carton.
3 Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4 Enlevez les vis pour enlever le couvercle et placez les piles dans leur logement 10, situé à l'arrière de l'appareil mobile de chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -. Il est préferable d'utiliser des piles alcaline neuves (4x taille D).
La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque.
6 Voiture apparéil est maintainant prét à l'emploi.
B REMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:
1 Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle 7, dégagez le réservoir amovible 8 et retirez-le de l'appareil (fig. G).
Posez le réservoir amovable (bouchon en haut, poignée au sol) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. H).
REMARQUE: Quelques gouttes de combustible peuvent encore s'écouler du réservoir.

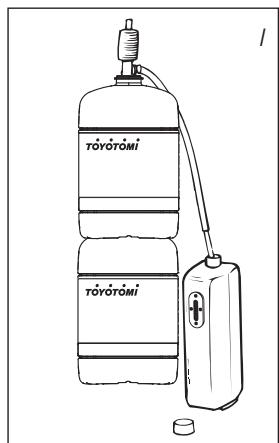

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
6 Lors du replissage, observerz attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant a gauche). Ne replissez jamais trop le réservoir,URTout si le combustible est très froid (en chauffant, le combustible se dilate).
7 Laissez le combustible encoreprésent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir (fig. K). Essuyez le combustible eventuèlement renversé.
8 Vérifiez que le bouchon du réservoir est bien visse. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
REMARQUE: Assurez-vous de bien serrer le couvercle du réservoir de carburant et confirmez qu'il n'y a pas de fuite lorsque le côte du couvercle est placé vers le bas. Ensuite, insérez le réservoir de carburant amovible dans le chauffage.
C ALLUMAGE DE L'APPAREIL
Au début, un l'appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre apparéil la première fois à l'extérieur de l'espace habitable.
Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procedez de la même manière lors d'un changement de mèche.
Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible ⑤ pour savoir si vous doivent remplir le réserve amovible.
Allumez toujours l'appareil en vous servant de son allumage électrique 2. N'utilisez jamais d'allumentes ou de briquet.
Procedez comme suit:
1 Tournez le bouton central à droite jusqu'à la butée (fig. L). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevé et le système de protection en service.
Si vous avez allumé l'appareil mais que ce dernier se coupe peu de temps après l'allumage, il est nécessaire de replacer les piles. Il est préférible d'utiliser des piles alcaline neuves (4x taille D).
Si après une première utilisation de l'appareil le bouton ne tient pas enclenché. Tourner le bouton (fig. M) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inversée pour proceder à l'allumage (chapitre C).

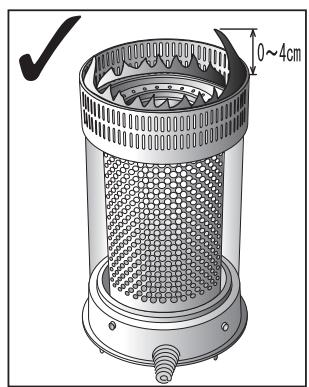

Après allumage de l'appareil, vérifietzoudjours que le bruleur 3 est bien vertical enle bougeant legerement a I'aide de la poignee 4 vers la gauche et vers la droite (fig.E).Cela doit s'effectuer sans forcer. Si le bruleur est mal positionné, il se formera de la fumee et de la suite.
D FONCTIONNEMENT DE L'APPAREIL
Après allumage de l'appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flâme sont indiquées (fig. R). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraine la formation d'odeur et d'usure de la mèche. Réglez la hauteur de flâme appropriée à l'aide de la molette de réglage (fig. S).
R
Les causes possibles d'une flamme trop basse sont:
- trop peu de combustible
combustible de mauvaise qualité
- trop peu d'aération
- usure de la mêche
(remplissez le réservoir)
(consultez notre revendeur)
(entrebailliez une fenêtre ou une porte)
(consultez votre revendeur, ou changez la mèche, voir chapitre L)
Lorsque la piece n'est pas suffisamment aérée, l'appareil se coupera automatiquement. Dès que la piece est mieux aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), le convecteur peut être rallumé.
L'appareil est équipé d'un système de sécurité qui l'éteint lorsque vous souveze le réservoir de rechange pour le retarder (fig. G). Pour rallumer l'appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
E
EXTINCTION DE L'APPAREIL
Appuyez sur le bouton d'extinction ①. La flamme s'eteindra après quelques instants (fig. N).
F
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous doivent contacter votre revendeur.
L'ALLUMAGE NE MARCHE PAS.
- Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F).
- Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F).
- L'appareil a entierement consommé son combustible ou bien la mèche a été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer.

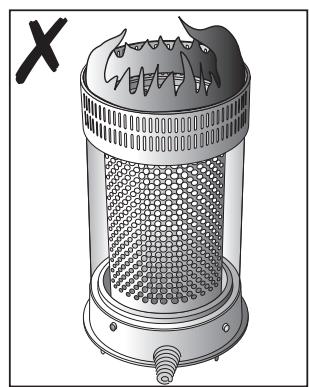

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
Le brûleur 3 n'est pas correctement placé.
Mettez-la bien droit à l'aide de la poignée 4 jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.
- Vous utilisez un combustible usage.
Commencez chaque saisson froide avec un combustible neuf.
- Vous utilisez un combustible inadapte.
Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")
- De la poussière s'est accumulée en dessous de l'appareil.
Consultez notre revendeur.
- La hauteur de la mèche n'est pas correct.
Consultez notre revendeur.
L'APPAREIL S'ETEINT LENTEMENT.
- Le réservoir amovible est vide.
Voir le chapitre B.
- Il y a de l'eau dans le réservoir inférieur.
Consultez votre revendeur.
Le haut de la mèche s'est durci.
L'appareil doit consommer tout son combustible (chapitre G).
Utilisez le propre combustible.
- Vous utilisez un combustible usage.
Commencez chaque saisson froide avec un combustible neuf.
L'APPAREIL BRULE TOUJOURS FAIBLEMENT.
Consultez votre revendeur.
- L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli.
Après avoir place le réservoir amovible plein, attendez 30 minutes avant d'allumer.
- Vous utilisez un combustible usage ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")
- La pierce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebaillée.
L'APPAREIL BRULE TROP FORT.
- Lorsque l'appareil est encore tout neuf, le niveau de flamme a tendance à être parfois trop élevé. Sa hauteur se normalise après environ 10 heures de combustion.
- Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. (voir le "CE QUE VOUS DEVEZ SAVOIR AU PREALABLE")
La mèche est trop évée. Consultez votre revendeur.
G À PROPOS DE L'ENTRETIEN
Votre apparéil exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, 3 éléments sont sujets à l'usure:
1.LES PILES
Vous pouvez les changer vous-même. Assurez-vous que le décharge d'étincelles est saine. Si le son est craqué, le voltage de la batterie est faible. Veuillez changer la batterie. Vérifiez le robinet d'allumage en suivant la procédure de maintenance 3 si le son n'est pas modifié, même après le remplacement de la batterie. Ne jetez pas les piles usagées à la poubelle. Observez les régles en vigueur dans votre commune concernant les petits déchets chimiques.
2. LA MÉCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procedez ainsi lorsque vous constatEZ que la flamme devient faible. En consommant totalément son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.
3. ELECTRODES
Lorsque les electrons se salissent a cause du carbone ou du goudron, nettoyez les électrodes. Si les électrodes s'enfontent dans la meche, cela peut entrainer des problèmes d'allumage. Ensuite, fixez la position des electrodes. Assurez-vous de ne pas verser de l'eau sur les electrodes.
Les réparations, le remplacement des pieces importantes (notamment la mêche) et le travail sur les éléments de sécurité ne doivent être exécutés qua par des spécialistes agrées (et reconnus par le fabricant ou l'importateur).
Avant de proceder à son entretien, laissez l'appareil refroidir.
Le remplacement de la mêche ne doit être effectué que par un spécialiste qualifié.
Pour votre sécurité, portez des gants lors des opérations de maintenance.
H ENTREPOSAGE (FIN DE LA SAISON)
A la fin de la salle, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:
1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible.
2 Laissez l'appareil refroidir.
3 Nettoyez l'appareil à l'aide d'un chiffon sec.
4 Retirez les piles de l'appareil 10 et conservez-les dans un endroit sec.
5 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observe les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).
TRANSPORT
Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous doivent prendre les précautions suivantes:
1 Laissez l'appareil refroidir.
Retirez le réserve amovible ⑧ de l'appareil et retirez le filtré à combustible (fig. P). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtré et le réserve amovible indépendamment de l'appareil.
3 Mettez le bouchon de transport à la place du filtré à combustible (fig. Q) et enforcez-le bien.
4 Transportez l'appareil toujours en position verticale.
J SPECIFICATIONS TECHNIQUES
| A Allumage | électrique |
| Combustible | Combustible liquide pour apparèils |
| mobiles de chauffage (Arrêté du 8/7/2002 et du 25/06/2010) |
| Puisance nominal moyenne | 2035 Watt (170 g/h) |
| Puisance calorifique | min. 1870 Watt | max. 2200 Watt |
| Conseiller pour des pièces normalement | minimum 35 | maximum 80 |
| airées (m3)** | | |
| Ne convient pas pour des pieces de volume | 34m3/14m2 |
| inférior à** | | |
| Consommation de combustible (l/heure) | min. 0,195 | max. 0,229 |
| Consommation de combustible (g/heure) | min. 156 | max. 183 |
| Autonomie du réserve (heures) | min. 17,5 | max. 20,5 |
| Contenance du réserve amovible (litres) | 4,0 | |
| Poids (kg) | 7,5 | |
| Dimensions (mm) | largeur | 422 |
| (plateau inférieur compris) | profondeur | 281 |
| hauteur | 446 |
| Accessoires | pompe a main | |
| bouchon de transport | |
| Piles | 4x LR20, MIN 1300, 1,5V, size D |
| Type mêche | F |
Surveillance de la qualité de la ventilation (renouvellement d'air):
Mesure directe du taux de CO2 (NDIR CO2 sensor 1).
** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN55014-1(2006) et EN55014-2(1997)
Bouchon de transport
Votre apparéil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejets ons exprésément toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au apparéil, usage de pieces non d'origine, réparations de l' apparéil effectuees par des tiers.
4 Les pièces sujettes à l'usure normale, comme la mêche, les piles, l'allumeur et la pompe à main ne sont pas couverts par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produit une combustion incontrollable avec, pour conséquence, un Jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immidiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
LE CHANGEMENT DE LA MÈCHE
L AVANT DE COMMENCER A CHANGER LA MECHE, L'APAPREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDI.
1 Ouvrez la porte de réserve et retirez le réserve amov-ible.
2 Retirez les piles qui se trouvent dans leur logement a l'arrière de l'appareil 10.
3 Ouvrez la grille et retirez le brûleur puis reférer la grille.
4 Retirez le bouton central en tirant vers vous.
5 Devissez les vis de maintain du manteau. Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central.
6 Devissez les vis papillons de maintainen du support mèche.
7 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur après de l'appareil. (Veillez à ce que le câblage ne se détache pas).
8 Enlever la vis qui tient la butée de maintain et retirez la.
9 Tournez complètement vers la droite l'axe.
10 Tournez l'anneau de mèche en sens inverse des aiguilles d'une montre et soulevez-le. Retirez-le de son logement.
11 Retirez la mèche de l'anneau support mèche. Pour cela retirez le crochet de maintaini (ergot) du trou de l'anneau de mèche. Pour cela il est conseillé de se munir de gants et d'un réciplient pourmettre la mèche dedans une fois enlevée.
12 Prenez la mèche et positionner les crochets de maintain (ergots) dans les trous de l'anneau support de mèche.
13 Remettez l'ensemble (anneau de mèche et mèche) dans son logement. Tournez-le dans le sens des aiguilles d'une montre afin de bien le repositionner.
14 Remetre la butée de maintien. Visser la vis qui tient la butée de maintien.
15 Remettez le support de brûleur en place.
16 Serrez manuellement les papillons de manière égale.
Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclencher l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus BASSE elle a été mal monté et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous.
18 Remettre le coffre de l'appareil à sa place et serrer les trois écrous. Remettez en position le bouton moleté d'ajustement de la mêche. Ensuite remettez à sa place la chambre de combustion. Vérifiez qu'elle est bien positionnée horizontally en la faisant glisser doucement à la main de droite à gauche et de gauche à droite.Refermez la grille.
19 Remettez le réservoir amovible, les piles (faites attention au pole positif et au pole négatif)et attendez 30 minutes pour que la mèche soit bien imbibée avant demettre l'appareil en fonctionnement.
MFICHE PRODUIT
(a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B.V.
(b) Modèle RS-220
(c) La classe d'efficacité énergétique A
(d) La puissance thermique directe 2.2kW
(e) La puissance thermique indirecte N/A
(f) L'indice d'efficacité énergétique 91.0%
(g) Le rendement utile 100%
(h) Les évventuelles précautions particulières
Merci de vous reférer au manuel d'utilisation pour tout ce qui concerne les instructions d'assemblage, d'installation ou d'entretien.

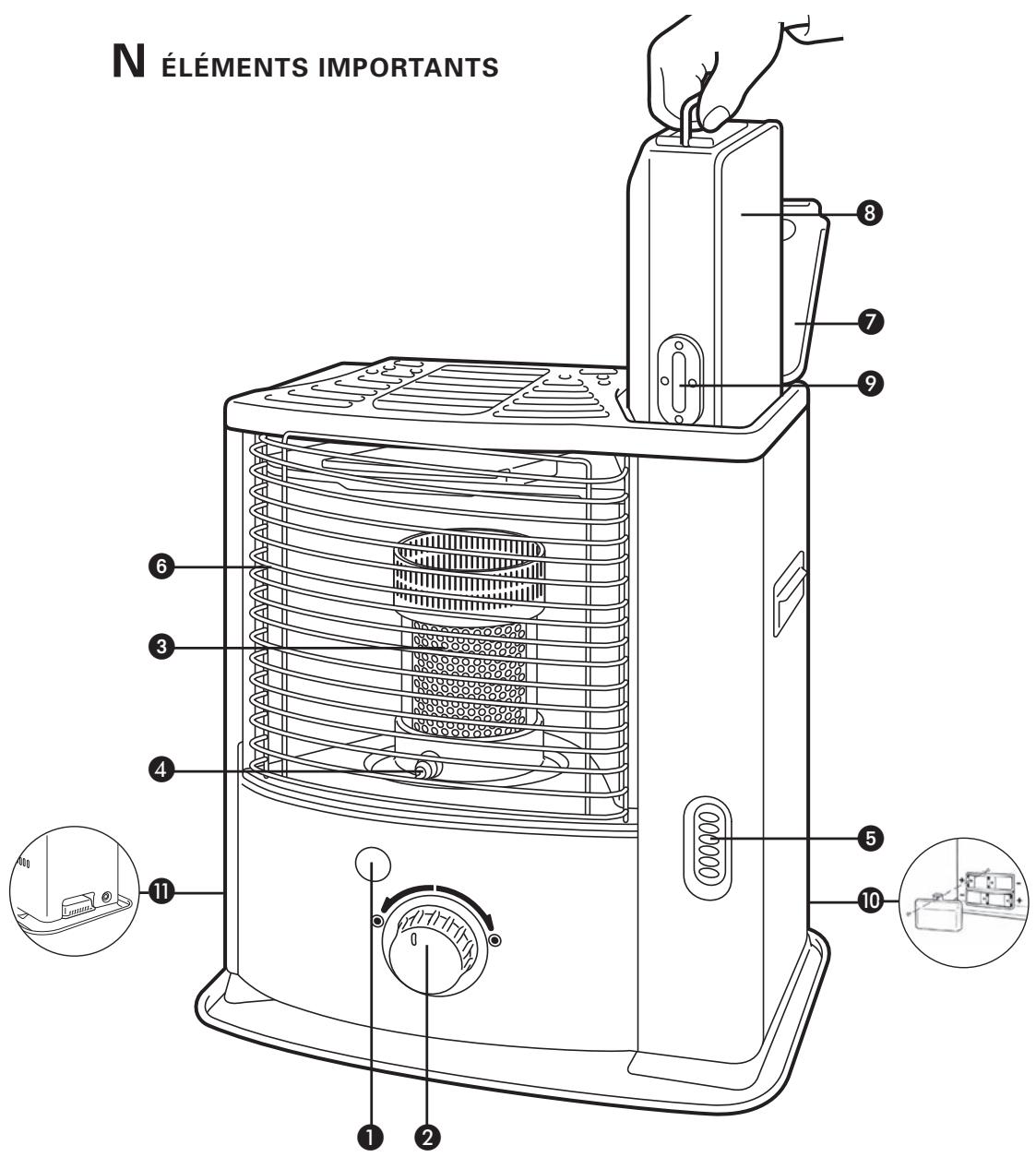

Bouton d'extinction
Bouton central
3 Brûleur
4 Poignée du brûleur
Indicateurd combustible
Grille
Couvercle du réservoir amovible
3 Réservoir amovible
Jauge de combustible du réservoir amovible
10 Logement des piles
1 Systeme de contrôle de qualité d'air
Voussouhaitez obtenir des informations supplémentaires ou si vous rencontrez un problem, rendez-vous sur notre site Web (www.toyotomi.eu) ou contactez notre service client (vous trouverez l'adresse et le numero de telephone sur www.toyotomi.eu)
