AKT 325 IX - Barbecue électrique encastrable WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	AKT 325 IX
Type de produit	Barbecue électrique encastrable
Alimentation	230 V ~ 50 Hz, 2,4 kW
Dimensions de la découpe (mm)	Voir plan d'installation – épaisseur plan 30-50 mm
Fonctions principales	Grille sans huile ni graisse, plateau de pierres de lave, régulation de température de 1 à 12
Élément chauffant	Élément chauffant électrique basculant
Voyant de marche	Voyant lumineux indiquant que l'appareil est allumé
Matériau de la surface	Acier inoxydable
Pièces amovibles	Grille, plateau de pierres de lave, pierres de lave
Nettoyage	Grille et plateau lavables au lave-vaisselle ; pierres de lave à laver à l'eau courante ; extérieur avec chiffon et détergent liquide
Remplacement des pierres de lave	Environ deux fois par an selon fréquence d'utilisation
Sécurité	Arrêt sur position 0, voyant de marche, protection contre les brûlures, interdiction d'utilisation par enfants non surveillés
Installation	Encastré dans un plan de travail épaisseur 30-50 mm, distance mini 300 mm d'une colonne
Branchement électrique	Câble H05 RR-F 3 x 1,5 mm², mise à la terre obligatoire, interrupteur omnipolaire 3 mm
Service après-vente	Contacter un service agréé, indiquer le code service (numéro après SERVICE sur la plaque signalétique)
Garantie	Garantie constructeur – se référer au livret de garantie

FOIRE AUX QUESTIONS - AKT 325 IX WHIRLPOOL

Comment utiliser le barbecue pour la première fois ?

Retirez le film protecteur, lavez la grille au lave-vaisselle, montez l'élément chauffant, placez le plateau et répartissez les pierres de lave, abaissez l'élément, posez la grille, puis faites chauffer à fond pendant 15 minutes pour éliminer les résidus.

Comment régler la température de cuisson ?

Tournez le bouton de commande de 1 à 12 : plus le chiffre est élevé, plus la température est haute. Préchauffez 5 minutes position 12 avant la cuisson.

Comment nettoyer les pierres de lave ?

Après chaque cuisson, retirez les graisses résiduelles et lavez les pierres à l'eau courante. Toutes les 2 ou 3 cuissons, lavez-les soigneusement. Remplacez-les environ deux fois par an.

Que faire si l'élément chauffant ne fonctionne pas ?

Vérifiez que le voyant marche est allumé et que le courant n'est pas coupé. Si le problème persiste, l'élément est peut-être défectueux ; débranchez l'appareil et contactez le service après-vente.

Quels ustensiles utiliser sur la grille ?

Ne déposez pas d'objets en plastique, aluminium, chiffons ou papier sur la surface chaude. Utilisez des ustensiles résistant à la chaleur.

Comment installer le barbecue dans le plan de travail ?

Découpez une ouverture aux dimensions indiquées (épaisseur 30-50 mm), appliquez le joint fourni, insérez le barbecue par le haut et fixez-le avec les pattes et vis fournies. Respectez une distance d'au moins 300 mm d'une colonne.

Quel type de câble électrique utiliser ?

Le câble fourni est de type H05 RR-F 3 x 1,5 mm². La mise à la terre est obligatoire. Utilisez un interrupteur omnipolaire avec distance entre contacts de 3 mm.

Peut-on utiliser le barbecue à l'extérieur ?

Non, ce barbecue est conçu pour un usage intérieur uniquement. Évitez de l'exposer aux agents atmosphériques.

Comment éteindre le barbecue ?

Tournez le bouton de commande sur la position '0' pour éteindre l'appareil. Le voyant s'éteint.

Où trouver le code service pour le SAV ?

Le code service figure sur la plaque signalétique située sous l'appareil, après le mot SERVICE. Il est également indiqué dans le livret de garantie.

MODE D'EMPLOI AKT 325 IX WHIRLPOOL

Pour utiliser le barbecue, tournez le bouton dans le sens des aiguilles d'une montre jusqu'à la position désirée
Pour eteindre l'appareil, ramenez le bouton sur la position "0".
L'appareil est équipée d'unvoyant qui signale que le barbecue est allumé.

I. Grille
2. Élement chauffant électriche basculant
3. Plateau de pierres de lave
4. Bouton de commande de l'élement chauffant
5. Voyant MARCHE de I'élément chauffant

Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation du secteur. Les specifications techniques figurant sur la plaque signalétique située sous l'appareil sont également fournies ci-après:

BRANCHEMENT ELECTRIQUE

Tension d'alimentation	Conducteurs : nombre et dimensions
230 ~ +	H05 RR-F 3 x 1,5 mm²

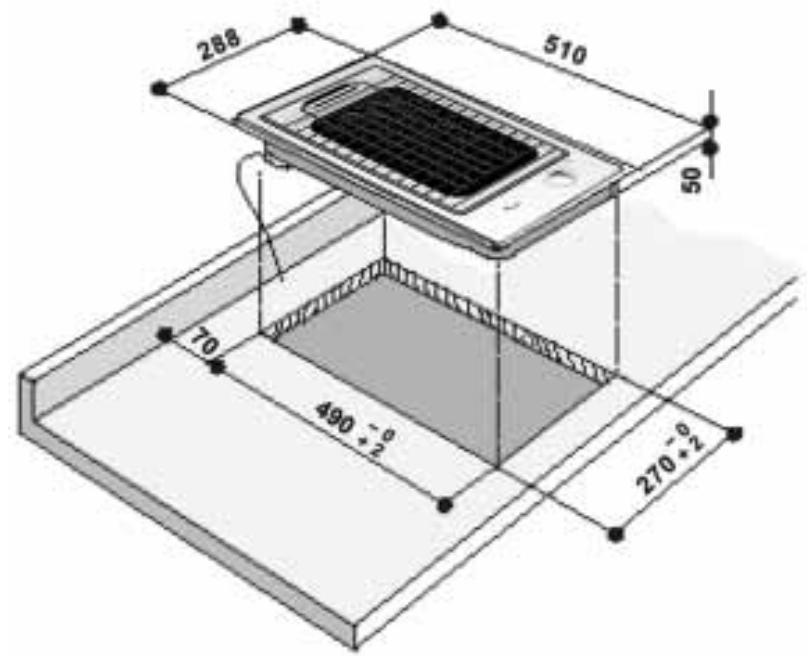

DIMENSIONS DU BARBECUE ET DU PLAN DE TRAVAIL (mm)

Type PLBTD 230 ~V 50 ~Hz 2,4 ~kW

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Elimination de l'emballage

L'emballage est entierement recyclable et porte le symbole de recyclage
- Ne jetez jamais les matériaux d'emballage dans la nature mais conformez-vous aux réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut des vieux apparéils électroménagers

• Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Electriques et Electroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole sur l'appareil ou dans la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etre traite comme un dechet menager. Il doit etre remis a un centre de collecte des dechets assurant le recyclage des appareils electriques et Electroniques. Debarrasssez-vous de votre apparéil conformément aux normes locales reglementant l'élimination des dechets. Pour de plus amples informations sur le traitement, la récapération et le recyclage de cet apparéil, adressez-vous aux autorités locales compétentes en matière de collecte des dechets menagers ou directement à leur revendeur.

CHARACTERISTIQUES DU BARBECUE

• Cet apparéil grille les viandes et le poisson sans huile ou graisse.
  Sous I'elément chauffant se touve un plateau en pierre de lave, qui garantit une temperture constante d'environ 250^ et qui absorbe les gouttes de graisse.
  Toutes les pieces, la grille, le plateau et les pierres peuvent etre facilement otes pour le nettoyage. UTILISATION DU BARBECUE POUR LA PREMIÈRE FOIS
  Retirez le film adhésif qui protège certains éléments.
• Retirez avec précaution tous les résidus de colle sans utiliser de produits abrasifs pour éviter de rayer les surfaces.
• Lavez et séchez la grille en faisant attention (le meilleur moyen est d'utiliser un lave-vaisselle).

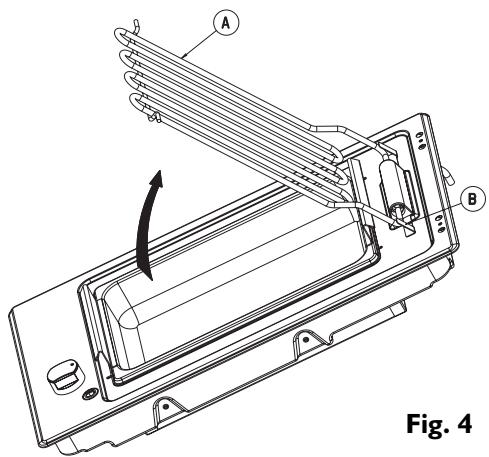

  Montez l'élément chauffant (A) jusqu'à ce qu'il touche la butée (B) Fig. 4. Introduisez le plateau et positionné-le correctement, puis répartissez la pierre de lave de manière homogène. Àbaissez l'élément chauffant et posez la grille par-dessus.
  Rabaissez I'element chauffant et posez la grille par-dessus.
• Metteze le barbecue en marche en tournant le bouton de régulateur sur la position maximum (11-12) pendant environ 15 minutes pour éliminer les résidus graisseux.

UTILISATION DU BARBECUE

• Avant la cuisson, vérifie que les pièces amovibles sont bien en place (plateau avec les pierres de lave bien réparties, élément chauffant complètement abaisse, grille).
• Allumez le barbecue en tournant le bouton sur la position 12.
  Levoyant lumineux montre que le barbecue est en marche.
• Préchauffez pendant environ 5 minutes jusqu'à ce que les pierres de lave soient bien chaudes.
• Tournez le bouton sur la position désirée. Les chiffres de 1 à 12 indiquent les positions de fonctionnement. La température augmente avec le chiffre.
• Placez un aliment sur la grille et vérifie la cuisson.
  Pour eteindre le barbecue, tournez le bouton sur "0".

Avertissements :

• Ce barbecue est un apparéil électroménager destiné exclusivement à la cuisson des alimentés. Aucune autre utilisation n'est consentie. Le fabricant décline toute responsabilité en cas d'utilisation propre.
• Evitez d'exposer l'appareil aux agents atmosphériques.
• Toute réparation ou intervention sur l'appareil relève de la compétence exclusive d'un technicien qualifié.
• Evitez de toucher l'appareil avec les mains mouillées et lorsque vous étés pieds nus.
  Lors'de l'utilisation, certaines parties peuventvenir très chaudes. Afin d'eviter tout risque de brûlures, veillez à tener les enfants éloignés de l'appareil.
• Cet apparéil ne peut être utilisé par des personnes (enfants y compris) représentant des capacité physiques, sensorielles ou mentales réduites ou ne possédant ni l'expérience ni la connaissance du produit, à moins qu'une personne responsable de leur sécurité n'assure la surveillance initiale ou ne leur founisse les instructions nécessaires à l'utilisation de l' apparéil.
• Ne laïsez pas les enfants ou les personnes handicapées utiliser l'appareil sans surveillance.
  Assurez-vous que les enfants ne jouent pas avec l'appareil.
• Contrôlez que les fils électriques des autres apparciels électriques situés à proximé du barbecue n'entrent pas en contact avec des parties chaudes.
  Surveillance continues la cuisson. L'huile et la graisse peuvent devenir très chaudes et s'enflammer!
• Ne déposez jamais d'objets en plastique, de feuilles d'aluminium, de chiffons, de papier ou tout autre matériel inflammable sur la surface de cuisson lorsque celle-ci est encore chaude.

CONSEILS POUR LES GRILLADES

• Préchauffez pendant environ 5 minutes jusqu'à ce que les pierres de lave soient bien chaudes.
• Plus les pierres de lave sont chaudes et plus la cuisson est rapide et uniforme.
• Ne versez pas de l'eau sur le barbecue chaud ou en fonctionnement.
• Une fois les grillades terminées, laissez le barbecue allumé pendant quelques minutes pour permettre aux pierres de laves d'absorber et de brûler les graisses.

TABLE POUR LES GRILLADES

Les temps sont disponibles à titre indicatif, pour un barbecue préchauffé au maximum.

TABLE DES TEMPS DE CUISSON
Aliments	Position du régulateur d'énergie	Temps (min.)
Filet de boeuf	12	8
Steaks	12	12
Hamburgers	12	14
Saucisses	12	13
Foie	12	5
Côtelette d'agneau	12	8
Escaloppe de poulet	12	9
Cuisse de poulet	11 - 10	17
Darné de saumon	11 - 10	10
Truite	11 - 10	12
Truite en papillotte	11	30

Remarque. Lorsque vous aurez l'habitude d'utiliser votre barbecue, vous pourrez déterminer le meilleur temps de cuisson pour chaque aliment.

ENTRETIEN ET NETTOYAGE

• Avant de procéder au nettoyage du BARBECUE, veillez à débrancher l'appareil et attendez qu'il soit froid.
  Nettoyez l'extérieur avec un chiffon imbibé de détergent liquide. Pour faciliter le nettoyage, retirez la grille et le plateau de pierres de lave.
• Les surfaces en acier inoxydable peuvent être nettoyées avec des produits spéciaux.
  N'utilise enaucun cas des produits abrasifs ou corrosifs,des produits chlorés ou des tampons métalliques.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, jus de citron, etc., qui se sont déposées sur les surfaces du barbecque.
  Le plateau de pierres de lave et la grille peuvent etre laves a la main mais il est préferable d'utiliser le lave-vaisselle.
• Après chaque cuisson, éliminez les graisses résiduelles des pierres de lave et lavez-les soignement. Vous évitez ainsi les odeurs désagréables pendant la cuisson.
  Toutes les 2 ou 3 ciussons, lavez les pierres de lave à l'eau courante.
• Remplacez les pierres de lave environ deux fois par an, en fonction de la fréquence d'utilisation.
• Enlevez et jetez les pierres de lave usées et nettoyez les accessoires de l'appareil et tous les surfaces environnantes.
• Distribuez uniformément les nouvelles pierres de lave.
  Nettoyez I'elément chauffant en faisant extrement attention et en utilisant un chiffon doux ou humide.
  Attention: de ne pas laisser l'eau pénétrer dans l'appareil.
  N'utilisez en aucun cas des produits de nettoyage à jet de vapeur car l'humidité pourrait s'infiltrer dans l'appareil et compromèttre la sécurité de ce dernier.
• Àpres chaque cuisson, éliminez les graisses résiduelles des pierres de lave et lavez-les soigneusement. Vous évitez ainsi les odeurs désagréables pendant la cuisson.

DIAGNOSTIC DES PANNES

L'élement chauffant ne fonctionne pas :

Verifiez si :

Levoyant "MARCHE" est allumé.
- Le courant n'est pas coupé.
- L'objet chauffant est défectueux. Dans ce cas, débranchez immeditaté le cordon d'alimentation etappelez le serviceAprès-vente.

Des odeurs désagreables se dégagent :

• contrôle la présence de résidus de graisses de cuisson sur les pierres de lave.

SERVICE APRÉS-VENTE

Avant de contacter le Service Avec-vente :

• Essayez de.Remédier vous-même à l'inconvénient en consultant les suggestions fournies au chapitre "Aprés chaque cuisson, éliminez les graisses résiduelles des pierres de lave et lavez-les soigneusement. Vous évitez ainsi les odeurs désagréables pendant la cuisson."
  Si, après ces contrôles, le problème persiste, adressez-vous à votre Service ÀpRES-vente.
  Veuillez spécifier
• une brève description de la panne ;
  le type et le modele exact de la table de cuisson ;
• le code service (numéro suivant le mot SERVICE sur la plaque signalétique appliquée sous la table de cuisson). Le nombre de service est également indiqued dans le livre de garantie ;
• cette adresse complète ;
• votre numero de téléphone avec l'indicatif.

Si une réparation est nécessaire, contactez un Service Àprouvente agréé (pour garantir l'emploi de pieces d'origine et une réparation dans les règles de l'art).

Le non-respect des instructions énoncées ci-dessus pourrait comprometer la sécurité et la qualité du produit.

SERVICE

0000 000 00000

INSTALLATION

Recommendations

Remarque importante : Avant l'installation ou le nettoyage de votre barbecue, débranchez son cordon d'alimentation de la prise secteur.

• Les connexions électriques doivent être réalisées avant de brancher l'appareil sur le secteur.
  L'installation doit être réalisée par un technicien/agree, conformément aux instructions du fabricant et aux réglementations locales en vigueur.
• ÀpRES avoir déballé le barbecue, vérifie qu'il n'a pas été endommagé durant le transport En cas de doute, contactez votre revendeur ou le Service ÀpRES-vente/agree.

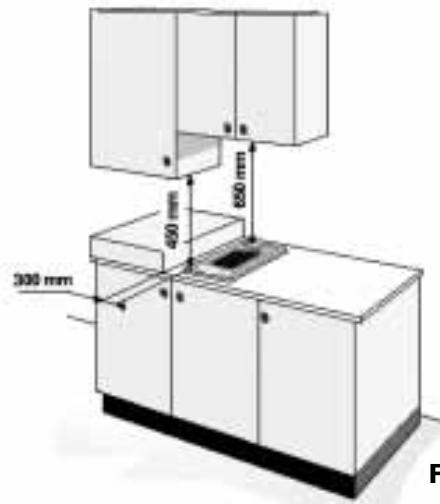

Préparation du meuble d'encastrement

• Réalissez toutes les découvertes nécessaires dans le plan de travail avant d'y installer l'appareil. Eliminéz soignement tous les fragments et résidus susceptibles d'entraver le fonctionnement correct de l'appareil.
  Le barbecue doit être encastré dans un plan d'une épaissur comprise entre 30 et 50 mm.
• Placez un panneau de séparation à une distance minimum de 20 mm du fond du barbecue afin de le rendre inaccessible à l'utilisateur.
• Si le barbecue doit être installée à proximé d'une colonne, laissez une distance d'au moins 300 mm par rapport au bord du barbecue.
• Faites une démarche des dimensions spécifiées dans le plan de travail.
• Appliquée le joint fourni sur le barbecue (s'il n'est pas déjà installé), après avoir nettoyé soigneusement la surface d'application.

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré dans la figure.

Remarque importante : avant d'installer le barbecue, enlevez tous les films de protection évventuels.

Vérifiez que la découverte pratiquée dans le plan de travail pour recevoir le barbecue est bien dans les tolérances spécifiées sur le schéma d'installation.

Ne forcez jamais le barbecue dans le plan de travail.
Pour l'installation, utilisez les pattes et les vis fournies.
I. Insérez le barbecue dans la découpe du plan de cuisson réalisée aux dimensions indiquées sur la première page.
REMARQUE : Le cordon d'alimentation doit être suffisamment long pour permettre son extraction par le haut.
2. Pour fixer le barbecue, utilisez les pattes (A) fournies.
3. Introduisez les pattes de fixation dans les trous prévus à cet effet (signalés par la flèche) et fixez-les au moyen des vis choisies en fonction de l'épaissure du plan de travail (voir la fig. 1).

Branchement électriche

La mise à la terre de l'appareil est obligatoire aux termes de la loi.
Le branchement électrique doit être réalisé par un technicien qualifié, conformément aux instructions du fabricant et des règlementsations locales en vigueur.
L'installateur est responsable du branchement électrique correct de l'appareil et du respect des normes locales en vigueur en matière de sécurité.
- Afin de vous conformer aux directives de sécurité, utilisez, au moment de l'installation, un interrupteur omnipolaire ayant une distance minimum entre les contacts de 3 mm.
N'utilisez pas d'adaptateurs ni de rallonges pour prises multiples.
Lorsque l'appareil est installé, les composants électriques doivent être inaccessibles.

Connexion au secteur

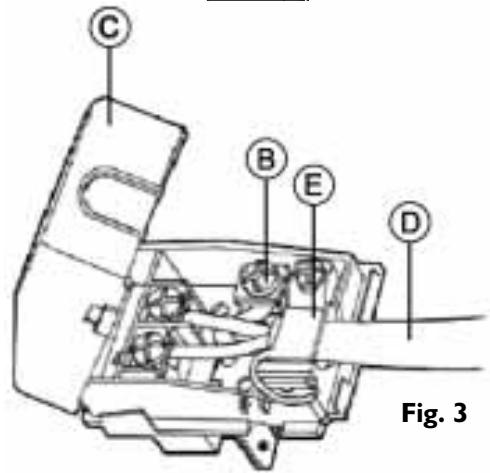

Remarque: le fil de terre jaune/vert(B) doit être connecté à la vis. Si le fil d'alimentation n'est pas encore branché :

• dénudez environ 70 mm de la gaine du cordon d'alimentation
• dénudez environ 10 mm de la gaine des fils
  ouvre le bornier (C) en appuyant sur les languettes laterales au moyen d'un outil approprié.
  enfilez le cordon d'alimentation (D) dans le collier de serrage (E) et connectez les fils au bornier.
  fermez le couvercle de la boite de jonction.
• une fois le branchement électrique terminé, inséréz le barbecue par le haut et fixez-la au moyen des pattes de fixation, comme illustré à la figure 1.

Déclaration de conformité

• Ce plan de cuisson est adapté au contact avec les alimentés et est conforme au règlement (CE) n. 1935/2004.
• Cette table de cuisson est donc exclusivement comme apparéil de cuisson. Toute autre utilisation (chauffer une piece, par ex.) est considérée comme impropre et dangereuse

• Cette table de cuisson a ete concue, fabriquee et commercialise en conformite a :

• objectifs sécurité de la directive "Basse Tension" 2006/95/CE (qui remplace la 73/23/CEE et modi

• la Directive CEE "CEM" 89/336
• la Directive CEE 93/68.

TOP 40 mm

TOP 30 mm

Fig.1

Fig. 4
