Type de produit	Enceintes surround 7.1
Configuration des enceintes	5 enceintes satellites, 1 caisson de basses
Puissance nominale	100 W par enceinte
Réponse en fréquence	30 Hz - 20 kHz
Impédance	6 Ohms
Dimensions des enceintes satellites	10 x 12 x 8 cm
Dimensions du caisson de basses	30 x 30 x 30 cm
Poids total	10 kg
Connectivité	Filaires, bornes à vis
Utilisation recommandée	Home cinéma, musique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibles auprès du fabricant
Normes de sécurité	CE, RoHS
Informations générales	Compatible avec la plupart des amplificateurs home cinéma

FOIRE AUX QUESTIONS - SKS-HT978 ONKYO

Pourquoi mon système ONKYO SKS-HT978 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise électrique et au système. Assurez-vous également que la prise fonctionne en y branchant un autre appareil.

Comment connecter le système ONKYO SKS-HT978 à ma télévision ?

Utilisez un câble HDMI ou une sortie audio optique selon les ports disponibles sur votre télévision. Connectez le câble à la sortie audio de la télévision et à l'entrée correspondante sur le système ONKYO.

Le son de mon ONKYO SKS-HT978 est faible, que faire ?

Vérifiez le niveau de volume sur le système et sur votre source audio. Assurez-vous que toutes les enceintes sont correctement connectées et que les réglages d'égalisation ne réduisent pas le son.

Comment configurer le système ONKYO SKS-HT978 pour le mode surround ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Sélectionnez le mode surround souhaité et ajustez les paramètres selon vos préférences.

Mon système ONKYO SKS-HT978 émet un bruit de grésillement, que faire ?

Vérifiez les câbles des enceintes pour vous assurer qu'ils sont bien connectés et non endommagés. Éloignez les câbles d'alimentation des câbles audio pour éviter les interférences.

Comment réinitialiser le système ONKYO SKS-HT978 ?

Pour réinitialiser le système, éteignez-le, puis appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes, puis relâchez.

Le système ONKYO SKS-HT978 ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil source. Recherchez le système ONKYO SKS-HT978 dans les appareils disponibles et essayez de vous reconnecter.

Les enceintes de mon ONKYO SKS-HT978 ne fonctionnent pas, que faire ?

Vérifiez que les câbles des enceintes sont bien connectés au système et aux enceintes. Assurez-vous également que le mode audio est correctement sélectionné pour activer les enceintes.

MODE D'EMPLOI SKS-HT978 ONKYO

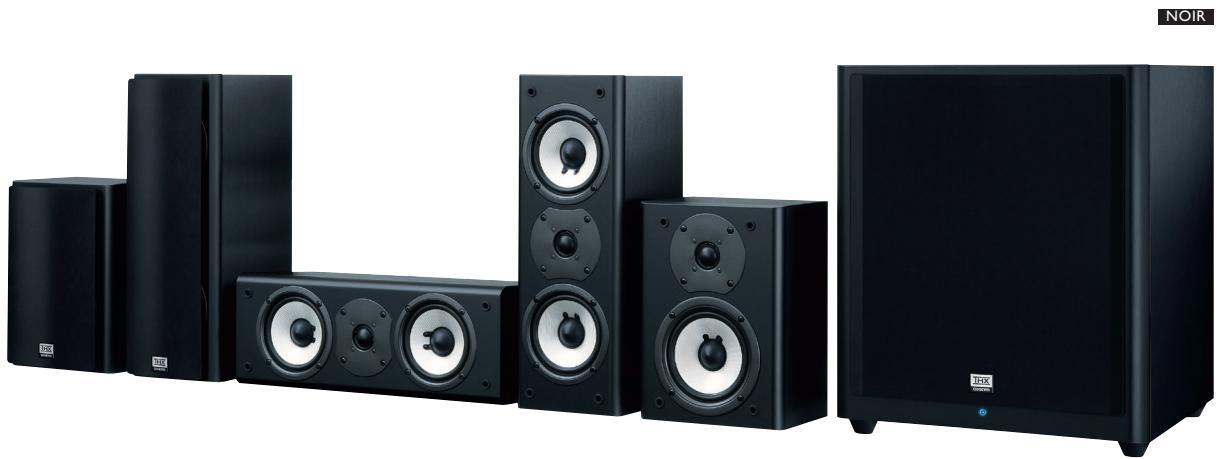

SKS-HT978THX Système d'enceintes home cinema 5.1 canaux

A-OMF

THX® : la qualité sonore de référence

Si vous souhaitez bénéficier d'un son surround de qualité cinéma certifié THX dans votre espace de divertissement, le système d'Onkyo SKS-HT978THX est fait pour vous. Issues d'un heritage hi-fi de près de 70 ans, ses enceintes ont été conçues, accordées et testées avec le plus grand soin par Onkyo et les techniciens THX pour que les bandes sonores révèlent toutes leurs couches de détails et leur large plage dynamique, créé un incroyable effet d'immersion. Les robustes caissons en Médium sont dotés de woofers à membrane A-OMF (un sur les enceintes surround, deux sur les enceintes avant G/D et centrale). Composée de couches de polyéthylène naphtalate, de tissage en coton et d'aramide, cette fine membrane permet d'atteindre une vitesse et une précision exceptionnelles. En outre, les tweeters à dômeSouple 2,5 cm de grande qualité procurant une finesse des aigus jusqu'à 45 kHz. Les enceintes scelledes peuvent être installées à l'emplacement de votrechoix sans que la puissance des basses ou la clarté du son s'en trouvant alterées : le montage mural est également possible pour les enceintes surround. Un caisson de graves haute puissance de 125 W, doté d'un cône avant de 30 cm, vient compléter ce systèmes d'enceintes 5.I canaux, produit des basses qui feront trembler vos murs. Oubliez les mini-châines au son discordant : ce système complet à la finition élégante représentée la solution la plus appropriée et la plus abordable pour bénéficier d'un son multiplex THX.

SKF-980

Enceintes avant 2 voies à suspension acoustique

• 2 woofers de 12 cm à membrane A-OMF

• Tweeter 2,5 cm à dômeSouple
  Puisance d'entree maximale:130 W

• Blindage magnétique

SKC-980

Enceinte centrale 2 voies à suspension acoustique

• 2 woofers de 12 cm à membrane A-OMF
• Tweeter 2,5 cm à dômeSouple

• Puissance d'entrée maximale : 130 W

• Blindage magnétique

SKR-980

Enceintes surround 2 voies à suspension acoustique

• Woofer de 13 cm à membrane A-OMF
• Tweeter 2,5 cm à dômeSouple
  Puisance d'entree maximale:130 W

Remarque: Toutles les encéntes une impédance de 8 Ω, des bornés avec code couleur et un cable, et peuvent être fixées au mur.

SKW-938

Caisson de graves amplifié à suspension acoustique

Cone de 30 cm
Puisance nominale de sortie: 125 W (puissance minimale continue, 6 Ω, 100 Hz, 1 %, CEI)
- Contrôle du niveau de sortie et mise en voille automatique

CARACTERISTIQUES TECHNIQUES
SYSTEME D'ENCEINTES

Type d'enceinte
Avant	2 voies, suspension acoustique
Centre	2 voies, suspension acoustique
Surround	2 voies, suspension acoustique
Subwoofer	Suspension acoustique, amplifié
Haut-parleurs
Avant	2 woothers 12 cm à membrane A-OMF
	Tweeter 2,5 cm à dôme souple
Centre	2 woothers 12 cm à membrane A-OMF
	Tweeter 2,5 cm à dôme souple
Surround	Woofer 13 cm à membrane A-OMF
	Tweeter 2,5 cm à dôme souple
Subwoofer	Côte 30 cm
Réponse en fréquence
Avant	50 Hz-45 kHz
Centre	50 Hz-45 kHz
Surround	50 Hz-45 kHz
Subwoofer	20 Hz-100 Hz
Pression sonore en sortie
Avant	83 dB/W/m
Centre	83 dB/W/m
Surround	81 dB/W/m
Puisance d'entrée maximale
Avant/centre/surround	130 W
Puisance nominale de sortie
Subwoofer	125 W (puissance minimale continue, 6.0, 100 Hz, 1 %, CEI)
Impédance nominale
Avant/centre/surround	8 Ω
Sensibilité en entrée/impédance
Subwoofer	280 mV/20 kΩ

\section*{Caracteristiques générales}

Dimensions (l × h × p)
Avant	158 × 433 × 199 mm
Centre	433 × 158 × 199 mm
Surround	200 × 275 × 169 mm
Subwoofer	380 × 444 × 429 mm
Poids
Avant	5.3 kg
Centre	5.3 kg
Surround	3.5 kg
Subwoofer	15.5 kg

EMBALLAGE

Dimensions (l × h × p)	748 × 777 × 513 mm
Poids	440 kg

Enceintes avant (SKF-980)

Enceintes avant*1

Cables d'enceinte
3,5m

Enceintes surround (SKR-980)

Enceintes surround*2

Cables d'enceinte 8,0 m

Enceinte centrale (SKC-980)

Enceinte centrale

Cable d'enceinte 3,0 m

woofer amplifie (SKW-938)

Subwoofer2

Cable RCA 3,0 m

2 Protection non magnétique.

Avant
Témoin veille/marche
Dangue (1)
Rouge: subwoofer en mode verte

Gré à la fonction de mise en vue automatique, la SKW-938 s allume

automatiqueledorsqu'un signald'entree estdetectedenmodeVeille.Lorsqu'aucun signal d'entree n'est transmis pendant un certain temps,laSKW-938passe automatiquement en modeVeille.

Arrière

Remarque

vers la presmurale

Interrupteur POWER

Mettez cet interrupteur en position ON pourmettre l'appareil sous tension. Mettez cet interrupteur en position OFF pourmettre I'appareil hors tension.

PourmettreIappareffowBoutonOUTRINTLEVEIL

Bouton OUTPUT LEVEL Ce bouton sert a regler le volume sonore du subwoofer.

LINE INPUT

Cette entree RCA doitetre branchee a la pré-sortie du subwoofer de或者 amplitur AV a l'aide du cable RCA fourni.

Mise en garde

• La grille avant n'est pas faite pour être retiree, aussi n'essayez pas de la retirer de force, car ceci l'endommagerait.

• La fonction de mise en veille automatique allume le subwoofer lorsque le signal d'entree depasse un certain niveau. Si la fonction de mise en veille automatique ne fonctionne pas correctement, essayez d'augmenter ou de diminuier tegement le niveau de sortie du subwoofer de vous recepteur.

• Si les indicateurs On/Standby (les DEL rouge et bleu) s'allument quelsques secondes ou minutes après l'arrêt du son, cela signifie que le circuit de protection de l'amplificateur a été activé. Dans ce cas, réglez la commande OUTPUT LEVEL sur la position centrale et débranchez le cordon

d'alimentation de la prise murale. Attendez au moins 10 secondes, puis rebranchez le cordon d'alimentation. Si cette action ne corrige pas le problème, contactez notre revendeur Onkyo.

Réglage du niveau sonore du subwoofer

Vérifiez que le bouton du niveau sonore du subwoofer SKW-938 est reglé sur « THX-POSITION »

Yououpezensuiteajusterle niquemousouhaite.

Fixation au mur

Pour fixer les enceintes avant/surround de façon verticale, utilisez l'encoche en trou de serrure pour accrocher chaque enceinte sur une vis bien vissee au mur.

Pour fixer l'enceinte centrale de façon horizontally, utilisez les deux encoches en trou de serrure indiquées pour accrocher l'enceinte à deux vis bien vissees au mur.

Encoche en trou de serrure pour la fixation au mur

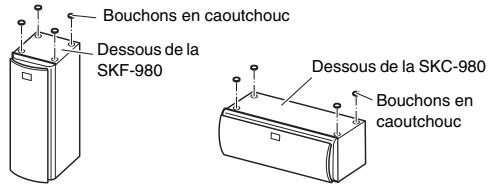

Utilisation des bouchons en caoutchouc pour une meilleure stabilité

Nousyouvemandondsdutiliserlesbouchonsencaoutchoucournis pourobtenirelmeilleursonpossibledevosenceinestes. Lesbouchonsencaoutchoucmpéchéntesenceinestebouger, enprocurantuneuillearmeurestabilité.

Mise en garde

• La capacité de la vis de fixation permettant de supporter une enceinte dépend de la façon dont elle est fixée au mur. Si vos murs sont creux, vissez chaque vis de fixation dans un montant. S'il n'y a丛林 montant, ou si les murs sont pleins, utilisez des fixations murales adequates. Utilisez des vis dont la tete a un diamètre de 9mm maximum et un diamètre de la partie lisse de la tige de 4mm maximum. Pour les murs creux, utilisez un détector de cables/canalisations pour vérifier la presence eventuelle.
  de cables d'alimentation ou de canalisations d'eau avant d'effectuer des percements.
• Laissez un espace de 5 à 10mm entre le mur et la base de la tête de la vis, comme indiqué. (Nous vous recommendans de consulter un professionnel ne de l'installation domestique.)

■ Attachment et détachment des grilles d'enceinte

Les enceintes avant, centrale et surround ont des grilles detectabilités. Consultez les illustrations de croite pour les attacher ou les detacher.

3a 10min

effectuer des

e la tete de la vis,
un professionnel

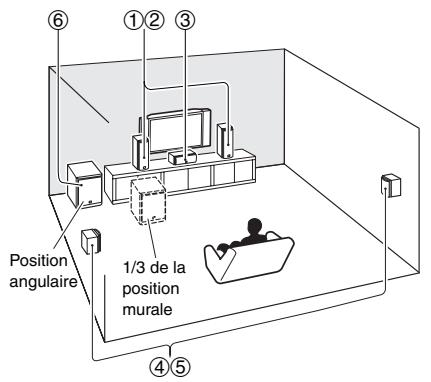

Vivez une expérience cinematographique à domicile

Grâce au Home Cinema, vous pouvez profiter d'un son surround très réaliste à votre domicile — comme si vous étiez dans une salle de cinéma ou de concert.

①② Enceintes avant gauche et droite (SKF-980)

Elles doivent être positionnées face à l'auditeur, à la hauteur des oreilles et être situées à distance égale du téléviseur. Orientez-le régement vers l'intérieur de manière à creer un triangle avec l'auditeur.

Enceinte centrale (SKC-980)

Positionné-la àproximédevoire télévisuer(de préférencessousus),faceàvous,a lahauteur des oreillesoua mêmehauteur queles enceintesavantgauche et droite.

④ 5 Enceintes surround gauche et droite (SKR-980)

Positionnez-les létrálement par rapport à l'auditeur ou légément dérrière, environ 60 à 100 cm au-dessus du niveau des oreilles. Idéalement, elles doivent se situer à égalde distance de l'auditeur.

Subwoofer (SKW-938)

Le subwoofer gère les graves du canal charge des effets LFE (effets BASSE fréquence). Le volume et la qualité des sons graves émis par le subwoofer dépendant de sa position, de la forme de la pierce où le système est installé et de leur position d'écoute. En général, il est possible d'obtenir un bon son grave en installing le subwoofer dans un coinieǜtant devant l'auditeur ou à environ un tiers de la largeur du mur (cf. illustration).

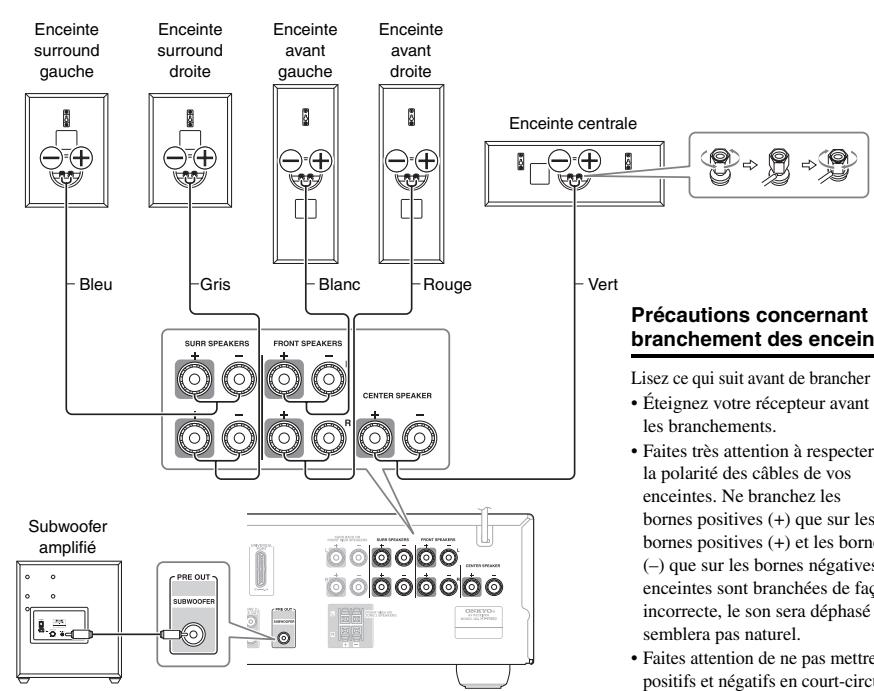

Branchement des enceintes

Remarque

Lorsque you branchez les enceintes arrriere et avant hautes, préparez-les séparation.

\section*{Caracteristiques techniques}

Subwoofer amplifié (SKW-938)

Type Suspension acoustique Puissance de sortie nominale (IEC)

Puissance continue de 125 watts

minimum, 6 ohms, utilisant une

Sensibilité/impédance d'entrée

280mV / 20k

20Hz à 100Hz

Capacité du coffrage

49 L

Dimensions (L× H× P)

380mm× 444mm× 429mm

Dimensions (L× H× F)

380 mm x 444 mm x 429 mm (v compris la grille et la projection)

Poids

15.5kg

Amplificateur

Fonction de mise en veille automatique

Enceintes avant (SI)

Type

Suspension acoustique à 2 canaux

Impedance

8Ω

Puisance d'entree maximale

130W

Sensibilité

83 dB/W/m

Distorsion de fréquence

50Hz a 45kHz

Fréquence de crossover

2 kHz

Capacité du coffrage

7.5 L

Dimensions (L× H× P)

158mm× 433mm× 199mm

图1

(y compris la grille et la projection)

Poids

5,3 kg

Amplificateur

Woofer conique A-OMF de 12cm× 2

D.

Aigus du pavillon fouple 2,5 cm x 1
Ducrue (Tunien)

Borle

Bonne de cinq en charge)

Autre

Protection magnétique

Enceinte centrale (SKC-980)

Type Suspensionacoustiquea2 canaux

Impedance 8Ω

Puisance d'entree maxime 130W

Sensibilité 83 dB/W/m

Distorsion de fréquence 50 Hz à 45 kHz

Fréquence de crossover 2 kHz

Capacité du coffrage 7,5

Dimensions (L× H× P) 433mm× 158mm× 199mm

(y compris la grille et la projection)

Poids 5,3kg

Amplificateur Woofer conique A-OMF de 12cm× 2

Aigus du pavilion soupie 2,3 cm x 1

Borfe Borne de connexion en charge)

Autre Protection magnétique

Enceintes surround (SKR-980)

Type Suspensionacoustiquea2 canaux

Impedance

Puisance d'entree maximale 130 W

Sensibilité 81 dB/W/m

Distorsion de fréquence 50 Hz à 45 kHz

Fréquence de crossover 2 kHz

Capacité du coffrage 4,6 L

Dimensions (L× H× P) 200~mm× 275~mm× 169~mm

P

Folds

Amplification

Borne

Les caractéristiques techniques et l'apparce de cet apparéil sont susceptibles d'être modifiées sans préavis.

THX et le logo THX sont des marques commerciales de THX Ltd. enregistrées dans certaines juridictions. Tous droits réservés.
