Type de produit	Switch Gigabit 8 ports ProSafe® Plus
Marque	NETGEAR
Modèle	GS108E-300PES
Dimensions (L x P x H)	158 mm x 105 mm x 27 mm
Poids	0,522 kg
Alimentation	Adaptateur secteur 12V, 1A, consommation max 4W
Nombre de ports	8 ports RJ-45 10/100/1000 Mbps
Normes réseau	IEEE 802.3i, 802.3u, 802.3ab, 802.3x, 802.1p, TOS
Fonctions avancées	Configuration via utilitaire ProSafe Plus, priorités QoS, mode économique d'énergie
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 à 90 % d'humidité relative, sans condensation
Conformité électromagnétique	CE Classe B, FCC Classe B, VCCI Classe B, C-Tick Classe B
Sécurité de l'adaptateur	Marque CE, UL (UL 60950-1), C-Tick, CB
Installation	Sur surface plane ou fixation murale (vis fournies), ventilation nécessaire
Contenu de la boîte	Switch, adaptateur secteur, vis de fixation, guide d'installation, CD utilitaire
Mot de passe par défaut	"password"

FOIRE AUX QUESTIONS - GS108E-300PES NETGEAR

Comment installer le switch NETGEAR GS108E-300PES ?

Posez le switch sur une surface plane ou fixez-le au mur à l'aide des vis fournies. Branchez chaque périphérique avec un câble Ethernet (max 100 m) sur les ports RJ-45. Connectez l'adaptateur secteur au switch puis à une prise électrique. Le voyant d'alimentation doit s'allumer.

Comment configurer les fonctionnalités avancées du switch ?

Insérez le CD fourni dans un ordinateur connecté au switch, installez l'utilitaire ProSafe Plus Utility. Lancez-le, sélectionnez votre switch dans la liste, saisissez le mot de passe par défaut 'password', puis configurez selon vos besoins. Consultez le guide utilisateur pour plus de détails.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au switch et à une prise fonctionnelle. Si vous utilisez une rallonge, assurez-vous qu'elle est sous tension. Utilisez exclusivement l'adaptateur NETGEAR fourni. Si le problème persiste, contactez le support NETGEAR.

Que faire si un port RJ-45 ne s'allume pas ou reste allumé en permanence ?

Assurez-vous que le câble Ethernet est bien enfoncé des deux côtés et que le périphérique connecté est allumé. Vérifiez que le câble mesure moins de 100 mètres. Si vous utilisez une carte réseau, vérifiez son installation. Essayez un autre câble ou un autre port.

Quelle est la consommation électrique du switch ?

La consommation maximale est de 4 W. Le switch intègre un mode économique qui réduit la consommation lorsque les ports sont inactifs.

Quels sont les voyants lumineux et leur signification ?

Voyant d'alimentation : allumé quand le switch est sous tension. Pour chaque port RJ-45 : voyant droit allumé = connexion 10 Mbps ; voyant gauche allumé = 100 Mbps ; les deux allumés = 1000 Mbps. Clignotement indique une activité réseau.

Comment obtenir de l'aide ou des mises à jour pour mon switch ?

Enregistrez votre produit sur http://www.netgear.fr/support/ pour accéder au support téléphonique et aux mises à jour. Consultez le manuel utilisateur sur le CD ou le site NETGEAR. Pour la déclaration de conformité, rendez-vous sur http://kb.netgear.com/app/answers/detail/a_id/11621/.

Le switch peut-il être monté au mur ?

Oui, le switch est livré avec des vis de fixation murale. Choisissez un emplacement bien ventilé, à l'abri du soleil et de sources de chaleur, avec un espace d'environ 5 cm autour du boîtier.

Quelle est la capacité de la table d'adresses MAC ?

Le switch peut gérer jusqu'à 4 000 adresses MAC avec mise à jour automatique.

Quelles normes de sécurité respecte le switch ?

L'adaptateur secteur est certifié CE, UL (UL 60950-1), C-Tick et CB. Le switch est conforme aux normes CE Classe B, FCC Classe B, VCCI Classe B et C-Tick Classe B.

MODE D'EMPLOI GS108E-300PES NETGEAR

Durée approximative de l'installation : 5 à 10 minutes.

Déballage de la boîte et vérification du contenu

Lorsque vous ouvrez la boîte, assurez-vous d'avoir bien reçu tous les éléments. La boîte contient :

• Commutateur Gigabit 8 ports ProSafe® Plus GS108E Un adaptateur secteur CA
• Des vis pour fixation murale Le guide d'installation (le présent document) Le CD (contenant le logiciel de configuration du commutateur)

Si vous ne disposez pas des éléments mentionnés ci-dessus, consultez la section Support technique du site www.NETGEAR.com pour obtenir les coordonnées de contact.

Préparation à l'installation du commutateur

Choisissez un endroit où installer votre commutateur. Posez-le sur une surface horizontale et plane, telle qu’une table, un bureau ou une étagère. Le commutateur est fourni avec des vis pour fixation murale. Vous pouvez les utiliser si vous souhaitez accrocher le commutateur au mur. Assurez-vous que l’endroit choisi :

• N'est pas directement exposé au soleil et ne se trouve pas à proximité d'un système de chauffage.
• N'est pas encombré. Laissez un espace d'environ 5 cm tout autour de votre commutateur.
• Est bien ventilé, particulièrement si c'est un endroit fermé (un placard, par exemple).

En outre, vous aurez besoin d'un câble Ethernet de catégorie 5e doté de connecteurs RJ-45 pour pouvoir brancher des périphériques sur votre commutateur. Chaque câble Ethernet doit mesurer moins de 100 mètres.

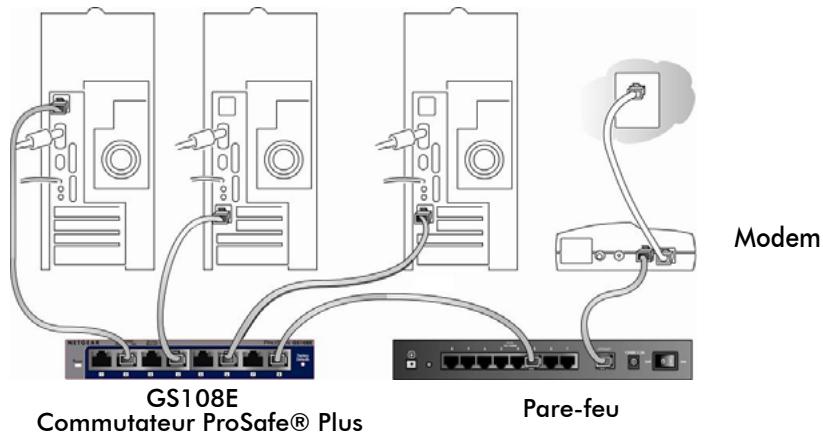

Installation du commutateur et branchement des périphériques

1. Posez le commutateur sur une surface plane ou fixez-le à l'aide des vis.

1. Pour chaque périphérique, branchez une extrémité du câble Ethernet dans le port du périphérique et branchez l'autre extrémité dans l'un des ports Ethernet du commutateur.

1. Insérez l'extrémité de l'adaptateur secteur à l'arrière du commutateur, puis branchez l'adaptateur à une source d'alimentation (telle qu'une prise ou une rallonge électrique).
2. Le voyant d'alimentation doit s'allumer.

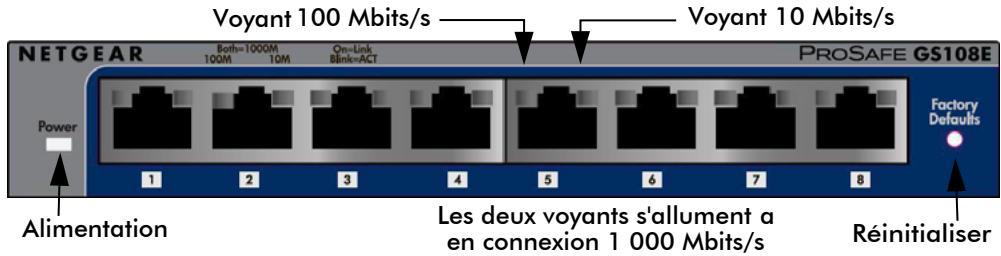

1. Examinez les voyants pour vous assurer que les connexions sont correctes.

Voyant	Activité (suite)
Alimentation	• Allumé: le commutateur est sous tension. • Eteint: le commutateur est éteint.
Ports RJ-45	• Voyant droit allumé: connexion de 10 Mbits/s à un périphérique alimenté. • Voyant gauche allumé: connexion de 100 Mbits/s à un périphérique alimenté. • Voyants droit et gauche allumés: connexion 1 000 Mbits/s à un périphérique alimenté. • Clignotement: port actif.

Configuration de l'utilitaire de configuration

Afin d'utiliser les fonctionnalités améliorées du commutateur, vous pouvez avoir recours à un utilitaire de configuration. Cet utilitaire se trouve sur le CD fourni avec le commutateur.

Remarque : L'utilitaire de configuration est installé sur votre ordinateur et uniquement compatible avec MS Windows.

Installation de l'application de configuration

Pour installer l'utilitaire de configuration du commutateur ProSafe® Plus :

1. Insérez le CD dans un ordinateur connecté au commutateur.
2. Cliquez sur Install ProSafe Plus Utility (Installer l'utilitaire ProSafe Plus) et suivez les instructions d'installation du programme. L'utilitaire de configuration du commutateur sera installé dans le répertoire réservé aux programmes de votre ordinateur, et une icône ProSafe Plus Utility sera créée sur votre bureau.

Configuration du commutateur

Pour configurer le commutateur afin d'utiliser les fonctionnalités améliorées :

1. Cliquez deux fois sur l'icône ProSafe Plus Utility. L'écran d'accueil de configuration s'affiche.
2. L'utilitaire de configuration affiche la liste des commutateurs améliorés qu'il a trouvée sur le réseau local. Sélectionnez le commutateur que vous souhaitez configurer.
3. Vous devrez saisir le mot de passe du commutateur. Le mot de passe par défaut est « password »
4. Configurez le commutateur selon vos préférences. Reportez-vous au Guide de l'utilisateur de l'utilitaire de configuration du commutateur ProSafe pour obtenir une description des fonctionnalités améliorées. Vous pouvez consulter le guide de l'utilisateur via les liens dans l'onglet Aide de l'utilitaire ou sur le CD.

Caractéristiques

Caracteristiques techniques
Normes	Ethernet 10BASE-T IEEE 802.3i, Ethernet rapide 100BASE-TX IEEE 802.3u, 1000 BASE-T IEEE 802.3ab, Contrôle de flux IEEE 802.3x, IEEE 802.1p et priorités TOS, attente WRR
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Adaptateur secteur	Entrée CC de 12 V à 1 A
Consommation électrique	4 W max.
Poids	0,522 Kg
Dimensions (L x P x H)	158 mm x 105 mm x 27 mm
Température de fonctionnement	0 à 50 °C
Hygrométrie de fonctionnement	10 à 90 % d'humidité relative, hors condensation
Conformité electromagnétique	CE Classe B, EN55022 (CISPR 22) et EN55024 inclus, Article 15 de la FCC, Classe B, VCCI Classe B, C-Tick Classe B
Normes de sécurité pour l'adaptateur secteur	Marque CE, Homologation UL (UL 60950-1), C-Tick, CB

Français Dépannage

Performances (suite)
Taux de transfert au niveau du filtré	14 800 paquets/sec au maximum pour le port 10M148 800 paquets/sec au maximum pour le port 100M1 488 000 paquets/sec au maximum pour le port 1000M
Taux de transfert	14 800 paquets/sec au maximum pour le port 10M148 800 paquets/sec au maximum pour le port 100M1 488 000 paquets/sec au maximum pour le port 1000M
Temps d'attente duréseau(pour des paquets de 64 bits)	De 1 000 Mbits/s à 1 000 Mbits/s : 2,7 μs au maximum
Taille de la base de données d'adresses	jusqu'à 4 000 adresses MAC
Assistant adresse MAC	Automatiquement mis à jour
Mémoire de queue	192 Ko
Fonctionnalitésécologiques NETGEAR	Le mode de mise hors tension automatique économique de l'énergie lorsque les ports ne sont pas utilisés

Problème	Action
Levoyant d'alimentation n'est pas allumé.	Le commutateur n'est pas sous tension. Assurez-vous que : • l'adaptateur secteur est correctement connecté au commutateur. • l'adaptateur est correctement branché au secteur. Si l'adaptateur est branché sur une rallonge électrique, assurez-vous que cette dernière est mise sous tension. Si la prise possède un interrupteur, assurez-vous que ce dernier est en position allumé. • vous utilisez bien l'adaptateur NETGEAR fourni avec votre commutateur.
Le numéro du port auquel le péripérisque est branché ne s'allume pas ou reste allumé en permanence.	Il s'agit d'un problème de connexion matérielle. • Assurez-vous que les connecteurs du cable sont bien insérés dans le commutateur et le péripérisque. • Assurez-vous que le péripérisque est allumé. • Si le cable Ethernet est connecté à une carte interface réseau ou à un autre adaptateur Ethernet, vérifie que la carte ou l'adaptateur est correctement installé(e) et fonctionne. • Assurez-vous que les câbles mesurent moins de 100 mètres.

Nous vous remercions d'avoir choisi les produits NETGEAR.

Après l'installation de votre appareil, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse http://www.netgear.fr/support/ Vous devez être enregistré pour utiliser le service d'assistance téléphonique. Nous vous recommandons vivement de procéder à l'enregistrement sur notre site Web.

Visitez le site http://www.netgear.fr/support/ pour obtenir des mises à jour de produits et consulter le support Web.

Pour en savoir plus sur l'installation, la configuration et l'utilisation de votre commutateur amélioré 5 ports, reportez-vous au Manuel de l'utilisateur.

Pour consulter la déclaration de conformité complète, rendez-vous sur le site Web NETGEAR des déclarations de conformité pour l'UE à l'adresse : http://kb.netgear.com/app/answers/detail/a_id/11621/.
