KIO 644 DD Z - Table de cuisson HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

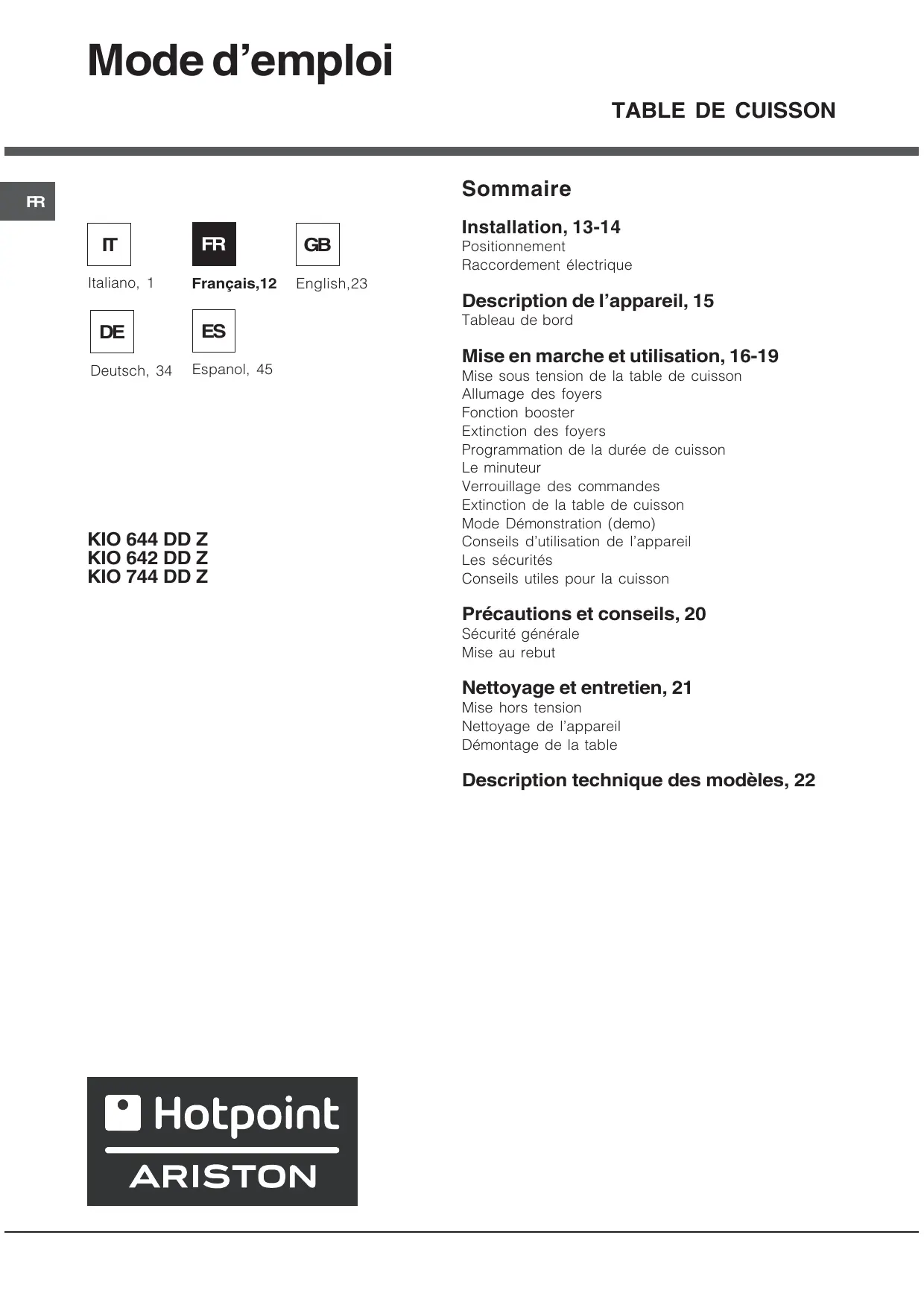

MODE D'EMPLOI KIO 644 DD Z HOTPOINT

Positionnement Raccordement électrique

Description de l’appareil, 15 Tableau de bord

Mise en marche et utilisation, 16-19

Mise sous tension de la table de cuisson Allumage des foyers Fonction booster Extinction des foyers Programmation de la durée de cuisson Le minuteur Verrouillage des commandes Extinction de la table de cuisson Mode Démonstration (demo) Conseils d’utilisation de l’appareil Les sécurités Conseils utiles pour la cuisson

Précautions et conseils, 20

Sécurité générale Mise au rebut

Nettoyage et entretien, 21 Mise hors tension Nettoyage de l’appareil Démontage de la table

Description technique des modèles, 22

Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de cet appareil.

TIROIR Positionnement

CÔTÉ AVANT DE LA TABLE DE CUISSON PLAN DE TRAVAIL

Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • le matériau du plan d’appui doit pouvoir résister à une température d’environ 100°C; • en cas d’installation de la table de cuisson au-dessus d’un four, il faut que ce dernier soit équipé d’un dispositif de refroidissement par ventilation forcée ; • éviter d’installer la table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoir une séparation étanche entre les deux appareils ; • selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l’appareil, la table de cuisson doit être positionnée :

• à au moins 40 mm de distance du mur arrière; • de manière à ce qu’il reste au moins 20 mm de distance entre la découpe d’encastrement et le meuble en dessous. • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

Autres types de branchement

plan d’appui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques de la table de cuisson ainsi que ses performances.

Si l’installation électrique correspond à une des caractéristiques suivantes :

Il est impératif d’assurer l’encastrement de l’appareil sur un

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l’épaisseur du plan d’appui : • épaisseur 30 mm : vis 23 mm; • épaisseur 40 mm : vis 13 mm Pour sa fixation, procéder comme suit : 1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu; 2. insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan d’appui. 3. pour les tables avec profils latéraux : après avoir encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu’à ce que le verre adhère bien au plan d’appui. Il faut absolument que les vis des ressorts de centrage soient accessibles. Conformément aux normes de sécurité, après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Toutes les parties qui servent de protection doivent être

fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Raccordement électrique Le branchement électrique de la table de cuisson et celui d’un éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

Raccordement monophasé La table est fournie déjà équipée d’un cordon d’alimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau 220-240V 1+N ~ 50 Hz

Tension type et fréquence réseau

• 400V - 2+N ~ 50 Hz • 220-240V 3 ~ 50 Hz • 400V 3 - N ~ 50 Hz • 400V - 2+2N ~ 50 Hz

Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau 400V - 2+N ~ 50 Hz

Raccordement fils : jaune/vert; N: les 2 fils bleus ensemble

N2: bleu L1: noir L2: marron

Branchement du câble d’alimentation au réseau électrique En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts. L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, s’assurer que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique de l’appareil ; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

Le câble ne doit être ni plié ni excessivement écrasé. Le câble doit être contrôlé périodiquement et ne peut

être remplacé que par un technicien agréé.

: jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir

Nous déclinons toute responsabilité en cas

de non respect des normes énumérées cidessus.

Description de l’appareil Tableau de bord Le tableau de bord qui est décrit n’a qu’une valeur d’exemple : il peut ne pas correspondre au modèle acheté.

• Touche AUGMENTATION DU TEMPS pour augmenter le temps du programmateur (voir Mise en marche et utilisation).

• Voyants FOYER PROGRAMMÉ : ils indiquent les foyers quand une programmation est lancée (voir Mise en marche et utilisation).

• Touche DIMINUTION DU TEMPS pour diminuer le temps du programmateur (voir Mise en marche et utilisation).

• Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).

• Voyant FOYER SELECTIONNÉ pour signaler que le foyer correspondant a été sélectionné et que les régulations sont donc possibles. • Touche SÉLECTION FOYER pour sélectionner le foyer souhaité • Indicateur de PUISSANCE : une colonne lumineuse pour signaler le niveau de puissance atteint. • Touche ON/OFF pour allumer ou éteindre l’appareil. • Voyant ON/OFF : il signale si l’appareil est allumé ou éteint. • Touche PROGRAMMATEUR pour programmer la durée d’une cuisson (voir Mise en marche et Utilisation). • Afficheur PROGRAMMATEUR : pour afficher les choix correspondant à la programmation (voir Mise en marche et utilisation).

• Voyant COMMANDES VERROUILLÉES : pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation). • Touche SÉLECTION PUISSANCE FOYERS pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation). • Voyant MINUTEUR il signale que le minuteur est activé • Touche BOOSTER pour brancher la suralimentation - 3000 W – du foyer (voir Mise en marche et utilisation). • Voyant BOOSTER il signale que la fonction de suralimentation du booster est activée.

FR Mise en marche et utilisation

FR La colle utilisée pour les joints laisse des traces de

graisse sur le verre. Nous conseillons de les éliminer avant d’utiliser l’appareil à l’aide d’un produit d’entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d’utilisation, elle disparaîtra très vite. Un bip retentit quelques secondes après la mise

sous tension de la table de cuisson. A partir de ce moment-là, l’allumage de la table est possible.

Une pression prolongée sur les touches

accélère l’avancement rapide des minutes du minuteur.

Mise sous tension de la table de cuisson Pour mettre la table de cuisson sous tension, appuyer sur la touche

Allumage des foyers Chaque foyer est activé par une touche de sélection et par un dispositif de réglage de la puissance à touches de sélection allant de 0 à 9. • Pour mettre en marche un foyer, appuyer sur la commande correspondante et sélectionner la puissance voulue à l'aide des touches de sélection allant de 0 à 9.

Extinction des foyers Pour éteindre un foyer, le sélectionner à l’aide de la touche de sélection correspondante

• Appuyer sur la touche de sélection de la puissance 0 : la puissance du foyer revient aussitôt à 0 et le foyer s'éteint.

placé au-dessus de la touche s’allume. Cette fonction suralimente la puissance à 2000 ou 3000W selon la dimension du foyer concerné. Le booster s’arrête automatiquement après 4 minutes. Tant que le booster d’un foyer est activé, la puissance du foyer correspondant avant ou arrière est limitée (par ex : si le booster est activé sur le foyer arrière gauche, la puissance du foyer avant

Programmation de la durée de cuisson Il est possible de programmer simultanément tous les foyers pour une durée comprise entre 1 et 99 minutes. 1. Sélectionner le foyer à l’aide de la touche de sélection correspondante. 2. Régler sa température. 3. Appuyer sur la touche de programmation

3. Sélectionner la durée de cuisson désirée à l’aide des touches

4. Appuyer sur la touche

Le compte à rebours du minuteur démarre aussitôt. La fin de la cuisson programmée est indiquée par un signal acoustique (durée 1 minute) et le foyer s’éteint. Procéder de même pour tous les foyers devant être programmés. Affichage en cas de programmation multiple En cas de programmation d’un ou de plusieurs foyers, l’écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du temps programmé, dont la position est indiquée par allumage du voyant correspondant. Les voyants des autres foyers programmés se mettent à clignoter. Pour afficher le temps restant des autres foyers programmés, appuyer plusieurs fois de suite sur la touche

: il y aura affichage à la suite et dans le

sens des aiguilles d’une montre des temps de tous les foyers programmés, en partant du foyer avant gauche Modifier la programmation

Pour accélérer la montée en température, une fonction booster est disponible sur certains foyers, pour l’activer appuyer sur la touche

gauche baisse). Pour de plus amples renseignements, consulter Description technique des modèles.

1. Appuyer plusieurs fois de suite sur la touche jusqu’à affichage du temps correspondant au foyer devant être modifié. 2. Sélectionner un nouveau temps à l’aide des touches

3. Appuyer sur la touche

Pour annuler une programmation, procéder comme indiqué plus haut. Au point 2, appuyer sur la touche - : la durée diminue progressivement jusqu’à l’extinction 0. La programmation est remise à zéro et l’afficheur quitte le mode programmation.

• Appuyer simultanément sur les touches

1. Appuyer sur la touche de programmation jusqu’à ce que le voyant minuteur s’allume. 2. Sélectionner la durée désirée à l’aide des touches

3. Appuyer sur la touche

Le compte à rebours du minuteur démarre aussitôt. Une fois le temps écoulé, un signal sonore retentit (pendant 1 minute).

Verrouillage des commandes Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage

instants, le voyant s’éteint et les commandes sont déverrouillées.

Extinction de la table de cuisson Appuyer sur la touche

pour éteindre l’appareil.

et appuyer sur la touche

• il y a affichage de DE et de MO et la table s’éteint; • au rallumage successif, la table se trouvera en mode démonstration (demo). Pour quitter ce mode de fonctionnement, suivre la procédure décrite plus haut. Il y a affichage de DE et de OF et la table s’éteint. Au rallumage successif, la table fonctionnera normalement.

Conseils d’utilisation de l’appareil Utiliser des récipients dont le matériau est compatible avec l’induction (matériau ferromagnétique). Nous recommandons l’utilisation de casseroles en : fonte, acier émaillé ou inox spécial induction. Pour s’assurer de la compatibilité d’un récipient, effectuer un test avec un aimant. A UTILISER

: appuyer sur la touche

(enfants, nettoyage...). Appuyer sur la touche pour verrouiller les commandes, le voyant situé au dessus de la touche s’allume. Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes

et les garder enfoncées pendant 6 secondes. Au bout de 6 secondes, le voyant ON/OFF et le voyant VERROUILLAGE DES COMMANDES se mettent à clignoter pendant une seconde. Lâcher

Le minuteur La table de cuisson doit être allumée. Le minuteur permet de sélectionner une durée de 99 minutes maximum.

* Fonte Acier émaillé Inox spécial

Cuivre Aluminium, Verre, Terre, Céramique, Inox non magnétique

Pour obtenir de meilleures performances de la table de cuisson : • Utiliser des casseroles à fond plat et de forte épaisseur pour qu’elles adhèrent parfaitement à la zone de chauffe

Si les commandes de l’appareil ont été verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d’abord déverrouiller les commandes.

Mode Démonstration (demo) Il est possible de sélectionner une utilisation en mode démonstration où le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne s’allument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que tous les foyers soient éteints :

• Utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. • Eviter d’utiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence.

Les sécurités Détection de récipient Chaque foyer est équipé d’une détection de casserole. Le foyer ne délivre de puissance qu’en présence d’une casserole adaptée au foyer. Le voyant clignotant peut signaler : • une casserole incompatible • une casserole de trop petit diamètre • que la casserole a été soulevée Indicateurs de chaleur résiduelle Chaque foyer est équipé d’un indicateur de chaleur résiduelle. Cet indicateur signale les foyers dont la température est encore élevée. Si l’afficheur de puissance affiche , c’est que le foyer est encore chaud. On peut par exemple s’en servir pour garder un plat au chaud ou faire fondre du beurre ou du chocolat. Lors du refroidissement du foyer, l’afficheur de puissance affiche . L’afficheur s’éteint dès que le foyer a suffisamment refroidi. Surchauffe En cas de surchauffe de ses composants électroniques, la table s’éteint automatiquement et l’afficheur indique

F suivi d’un chiffre clignotant.

Cet affichage disparaît et la table est à nouveau utilisable dès que la température est redescendue à un niveau acceptable.

Interrupteur sécurité L’appareil est équipé d’un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès qu’un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l’interruption de sécurité, l’afficheur indique “0”. Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s’éteindra au bout de 5 heures de fonctionnement tandis que le foyer avant gauche s’éteindra au bout de 8 heures.

Durée limite de fonctionnement

Signal sonore Des anomalies, comme par exemple : • un objet (casserole, couvert, ...) placé plus de 10 secondes sur la zone de commande, • un débordement sur la zone de commande, • une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Si la cause de l’anomalie n’est pas éliminée, le signal sonore continue à retentir et la table s’éteint.

Conseils utiles pour la cuisson

Saise et coloration (Rotis, Steack, Escalope, Filets de poisson, Oeufs au plat)

Réduction rapide (Sauce liquides) Eau Frémissante (Pates, Riz, Légumes) Lait

Réduction lente (Sauce épaisses)

Cuisson au bain-marie

Cuisson Autocuiseur après chuchotement

Réchauffage des préparations

Précautions et conseils

FR Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives -93/68/CEE du 22/07/93 et modifications successives.

Sécurité générale S’assurer que la prise d’air à travers la grille du ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques. L’installation d’une table de cuisson à induction audessus d’un réfrigérateur sous plan (chaleur) ou audessus d’un lave-linge (vibrations) est vivement déconseillée. L’espace indispensable à la ventilation des éléments électroniques serait en effet insuffisant. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper. • Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débrancher immédiatement l’appareil du réseau électrique et s’adresser à un centre d’assistance technique. • Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). • Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table. • S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de

cuisson pour éviter tout risque d’accident. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • Avis à toute personne portant un pacemaker ou autre implant médical actif : La table est conforme à toutes les réglementations en matière d’interférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer d’interférences à d’autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin d’éviter tout risque d’interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d’incompatibilité, prière de s’adresser à son médecin traitant ou au fabricant du pacemaker. • S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut • Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. • La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. Ne jamais nettoyer l’appareil avec des nettoyeurs

Cadre en acier inox(uniquement pour les modèles avec encadrement) Un contact prolongé avec une eau très calcaire ou l’utilisation de nettoyants contenant du phosphore peuvent tacher l’acier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer aussitôt tout débordement d’eau. Certaines tables ont un cadre en aluminium

ressemblant à de l’acier inox. Ne pas utiliser de produits d’entretien et de dégraissage ne convenant pas pour l’aluminium.

vapeur ou haute pression.

Démontage de la table

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.

Si le démontage de la table de cuisson s’avère nécessaire : 1. enlever les vis qui fixent les ressorts de centrage sur les côtés; 2. desserrer les vis des crochets de fixation dans les coins; 3. dégager la table de cuisson du meuble.

• Si la table est particulièrement sale, frotter avec un produit d’entretien adapté au verre vitrocéramique, rincer et essuyer. • Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que l’appareil ait refroidi afin d’éviter toute incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau savonneuse donne d’excellents résultats.

Il est vivement déconseillé d’essayer d’accéder

aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d’assistance technique.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude. • Une fois que la table est propre, elle peut être traitée avec un produit d’entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l’appareil est tiède ou froid. • Prendre soin de toujours bien rincer à l’eau claire et d’essuyer la table : les résidus des produits pourraient en effet s’incruster lors d’une prochaine cuisson.

FR Description technique des modèles

FR L’induction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer n’émet aucune chaleur : la chaleur est produite à l’intérieur du récipient à condition que le fond de ce dernier soit en matériau ferromagnétique. Tables de cuisson Foyers Arrière gauche Arrière droit Avant gauche Avant droit Puissance totale

KIO 642 DD Z Puissance (en W) I 1400 – 600 si avant gche* I 2200 – B 3000* I 2200 – B 3000* I 1400 – 600 si arrière drt* 7200

KIO 644 DD Z KIO 744 DD Z Puissance (en W) I 1400 – B 2000* – 600 si avant gche* I 2200 – B 3000* - 1600 si avant drt* I 2200 – B 3000* - 1600 si arrière gche* I 1400 – B 2000* – 600 si arrière drt* 7200

Légende : I = foyer à induction simple B = booster: le foyer peut être suralimenté à 3000 W * = la puissance maximale est limitée tant que le booster est activé sur le foyer arrière correspondant (voir Mise en marche et Utilisation).
