| Type d'appareil | Table de cuisson |
| Dimensions (L x P) | 580 x 500 mm |
| Nombre de foyers | 4 |
| Type de brûleurs | Auxiliaire, rapide, semi-rapide |
| Commande des brûleurs | Manettes |
| Présence d'une plaque électrique | Oui |
| Commande plaque électrique | Manette |
| Voyant de fonctionnement | Oui |
| Installation | Par une personne qualifiée |
| Matériau de la surface | Non précisé |
| Type d'énergie | Gaz et électrique |
| Sécurité | Non précisé |
| Normes | Conforme aux normes françaises |
| Utilisation | Usage domestique |
| Nombre de manettes | 5 à 8 selon modèle |
FOIRE AUX QUESTIONS - CPT 118 X INOX FAURE
Questions des utilisateurs sur CPT 118 X INOX FAURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de cuisson au format PDF gratuitement ! Retrouvez votre notice CPT 118 X INOX - FAURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CPT 118 X INOX de la marque FAURE.
MODE D'EMPLOI CPT 118 X INOX FAURE
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
selon
Cet apparéil doit être installé par une personne qualifiée et les normes en vigueur

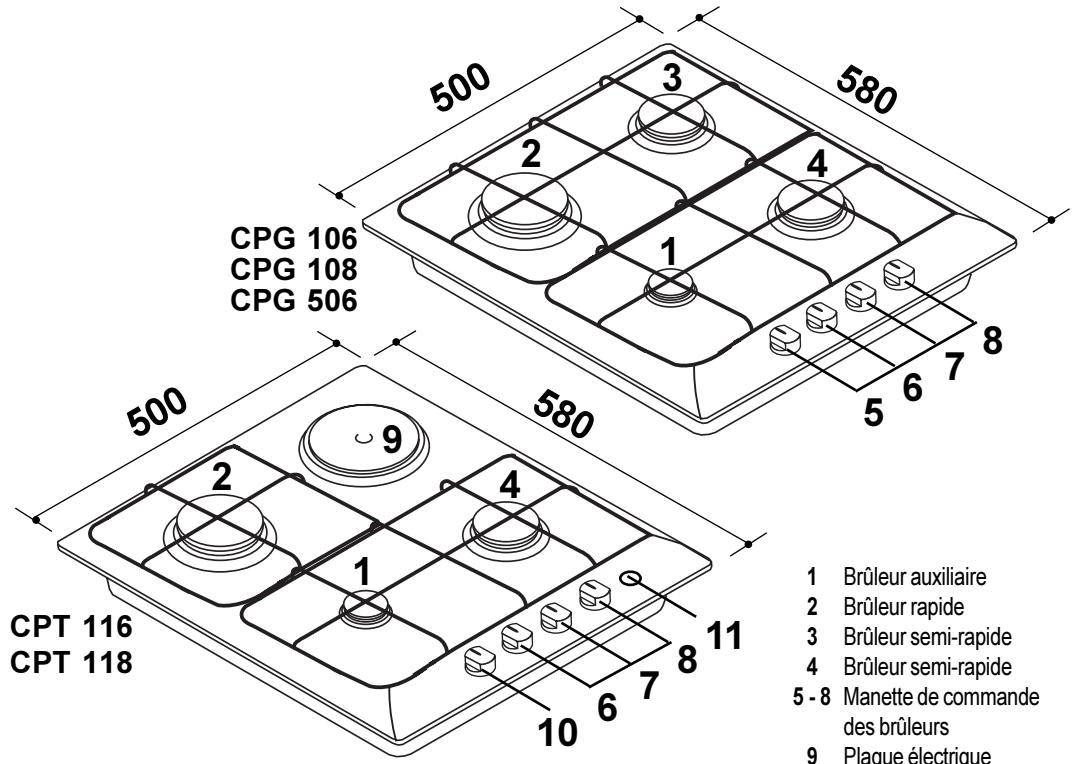

1 Bruleur auxiliaire
2 Bruleur rapide
3 Bruleur semi-rapide
4 Bruleur semi-rapide
5-8 Manette de commande des brûleurs
9 Plaque électric
10 Manette de commande de la plaque électrique
11 Voyant de fonctionnement de la plaque
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Avertissements importants
- Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérielaux'emballage hors de la portée des enfants.
- Pour éviter tout risque (mobilier, immobilier, corporel, ...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié et suivant les normes en vigueur.
- Notre apparéil a été créé pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilisation pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été créé. Vous évitez ainsi des risques matériel et corporel.
- Débranche chez la famille avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour éçarter le risque d'électrocution.
- Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
- Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
- Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlle.
Utilisation
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Avant d'utilisierer votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
- Baissez ou éteignez toujours la flamme d'un brûleur avant desteroler un récipient.
- Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-vente.
- Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
- N'utilise que les accessoires livrés avec votre apparéil.
- N'utilise jamais votre table à vide (sans récipient dessus).
Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé. - N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
- Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
Assurez-vous que les enfants ne manipulent pas commandes. -
Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
-
Si vous utilisez un apparéuil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
- Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
- Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitezrez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
- Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
- La table de cuisson ne doit pas etre utilise pour entreprises quoi que ce soit.
- Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installer qualifié ou adressez-vous à la compétie de distribution du gaz de votre région. - Cette table est donc pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.
Cet apparéil est conforme aux Directives Communitaires CEE suivantes:
-73/23 -90/683 (Basse Tension);
-90/396(AppareilGaz)
-89/336 (Compatibilité Electromagnétique);
-93/68 (Directives Générales);
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapérés et recyclés.
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.
Encas d'interventionsurl'appareil,exigez du service après vente les pièces de rechange certifiées Constructeur.
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommendations
Informations sur l'environnement
Veuillez lore attentivement ces remarques avant d'instructor et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.
Utilisation de votre table de cuisson
Les commandes
Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :
= Position arrêt
= Débit maximum et allumage automatique
= Débit minimum
L'allumage des brûleurs
Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.
Pour allumer un brûleur
- Appuyez sur la commande du brûleur choisi, et tournez-la jusqu'àu repère de débit maximum.
Mod. CPG 108 - CPT 118: Maintenez la commande enforcée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.
En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.
- Placez le recipient sur le brûleur.
- Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
Pour teéindre le brûleur
Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt () .
Lorsque vous faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.
La plaque électrique
(Mod. CPT 116 - CPT 118)
Cette table de cuisson est équipée d'une plaque électrique à 7 positions.
Avant la première utilisation, faites chauffer les plaques à vide 3 à 5 minutes, pour durcir le vernis protecteur.
Pourmettre enfonciennementla plaque, tournezla manette correspondante sur la positiondésirée.
Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.
La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.
Position 0 : plaque à l'arrêt
Position 1: allure de chauffe minimale
Position 6 : allure de chauffe maximale
En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau cédssous guidera vos premiers essais.
| Positions | Cuisson |
| 1 | Pour réchauffer les mets ou pour fondre le beurre et le chocolat |
| 2 | Pour préparer des saus, des daubes, des soufflés, des oeufs... |
| 3 | Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait |
| 4 | Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson |
| 5 | Omelettes, crêpes, biftecks |
| 6 | Biftecks, tranches de viande, biscuits, saisie de viande |
Les brûleurs
Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des réciponents adaptés au diamètre des brûleurs.
Brûleur rapide
Brûleur semi-rapide
Brûleur auxiliaire
diametre 16 - 26 cm diametre 18-20-22 cm diametre 10-14-16 cm
- Ne placez un écipient sur un brûleur qu'après avoir allumé celui-ci.
N'utilisez que des recipients creux.
Assurez-vous que la flamme ne déborde pas du fond du écipient. - Sivous devez utiliser des recipients dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la dépréciation des manettes de commande.
- Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
- Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire: ouvre une fenetre ou augmentez la puissance d'aspiration mécanique (siexistante).
Entretien
Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez lapiece défectueuse.
Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.
La plaque électrique (Mod. CPT 116 - CPT 118)
- Choisissez des récipients à fond écais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
- Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le écipient.
- Chaque fois que la recette le permet, couvrez votre écipient, vous réaliserez des économies d'énergie.
- Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
- Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au Mets à cuire.
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez –electriquement
l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt () et attendez que l'appareil soit refroidi.
Les manettes
Utilisez une éponge très légèrement imbédée d'eau savonneuse. Rincez et séchez soigneusement.
Pour un excellent nettoyage du plan de cuisson, les manettes sont amovibles.
- Assurez-vous que la manette soit sur la position "Arrêt".
- Retirez lamanette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.
Lors du nettoyage, en,aucun cas du liquide ou du produit d'entretien ne
doit pénétrer à l'intérieur du caisson où se situant les éléments électriques.
Le dessus de la table de cuisson
Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaqueutilisation.
Evitez tout écoulement dans les orifices delatable. Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce.
N'utilise pas d'objet tranchant (couteau, grattoir, tourmevis, etc.) ou d'éponge à face abrasive.
N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aerosols pour four, produits detachants, produits anti-rouille, poudres à récurer.
Les brûleurs
Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soit d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brose en acier. Gardez les couronnées des brûleurs en parfait état de propre : leur encrassement peut cause des difficultés d'allumage.
Si vous avez demonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couronnés et chapeaux de brûleurs parfaitement secs.
Les grilles émailées
Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.
La plaque électrique
(Mod. CPT 116 - CPT 118)
Après chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintainue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouverez également des produits spécifiques de protection et d'entretien dans le commerce.
Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.
Garantie
Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Plaque signalétique
En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
Service après Vente
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulterle Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.En cas d'intervention survotre apparéil, exigez du ServiceAprès Vente les Pièces de Rechange certifiées Constructeur.
éristiques techniques
Puissance des brûleurs
| Brûleur Rapide | 3,2 kW |
| Brûleurs Semi-rapide | 2,0 kW |
| Brûleur Auxiliaire | 1,0 kW |
| Alimentation: | 230 V – 50 Hz |
| Air nécessaire à la combustion | 16 m³/h |
| Catégorie: | Il 2E+3+ |
Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

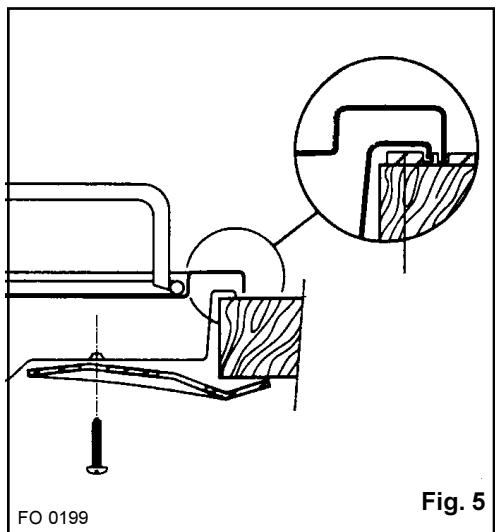

Installation

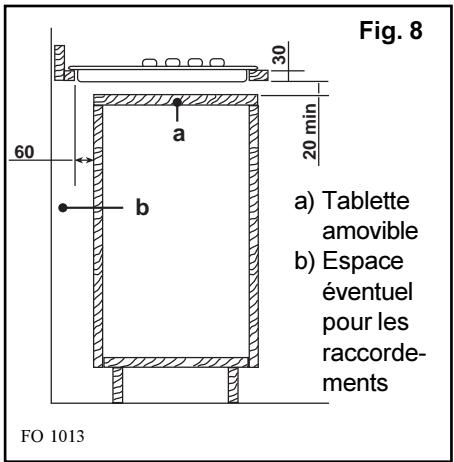

Emplacement
Les meubles juxtaposés aux côtes de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci.
Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson.
N'installez pas l'appareil pres de matérieliaux inflammables (par ex.: ridesaux, torchons, etc.).
Débranche l'appareil avant toute intervention.
Important
- L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié con-formément aux textes réglementaires et régles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur desBATIMENTS d'habitation et leurs dépendances;
- Norme DTU P 45-204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
- Règlement Sanitaire Départemental.
Pour les apparèils raccordés au réseau électrique:
- Norme NF C 15 100 - Installations électriques à basse tension - Régles.
Puisance de la plaque electriche (Mod.CPT 112-CPT 516)
Plaque electrique (0 145) 1,5 kW

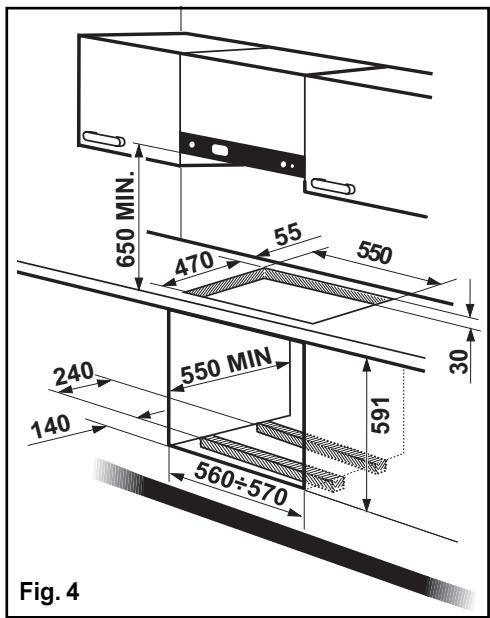

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")
Largeur: 550 mm
Profondeur: 470 mm
Recommendations
- Vérifiéz que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation et vérifiéz que tous les raccords sont bien étanches;
- N'omettez pas d'installer un robinet de barrageage visible et accessible.
Raccordement gaz
Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.
Assurez-vous que l'appareil est reglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".
Important: Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.
Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.
Raccordement "rigide"
Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).
Raccordement "flexible" avec embout mécanique
Gaz naturel
Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"
- Butane/Propane
Un tubeouple,équipé de sescolliers (conformé à XPD 36-110) peut'êtreutilisés'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou unflexible métallique conformé à "NFD 36-125".

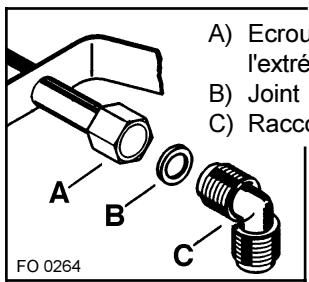

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:
- Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
- Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
- Effectuez ensuite le raccordement du tube d'arrivée de gaz
- Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
- Fixez l'appareil au meuble.
Fig. 1
A) Ecrou situé à l'extrémite de la rampe
B) Joint
C) Raccord orientable
Branchementélectrique
Les opérations de branchement (et éventuellesment de remplacement du cable d'alimentation) doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.
Avant d'effectuer le branchement s'assurer que:
- le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
- l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
- la prise ou l'interrupteur principal soient facilement accessibles.
L'appareil est livre avec cable d'alimentation.
Applique au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique.
Branchez la fiche à une prise ajustate.
Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Le cable de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection. En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutrue. Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.
Le cable d'alimentation ne doit etre remplace que par un professionnel qualifie;utilisez un cable de type H05VV-F,H05RR-F ou bien H05V2V2-F T90 d'une section adaptee a la charge.
Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
Adaptation des brûleurs au gaz utilisé
Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:
Remplacement des injecteurs
1) Otez les grilles.
2) Enlevez les brûleurs.

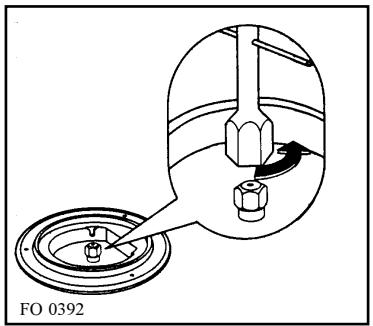

3) Avec une clé de 7 dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'éallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).
Fig. 2
Réglage du ralenti
1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

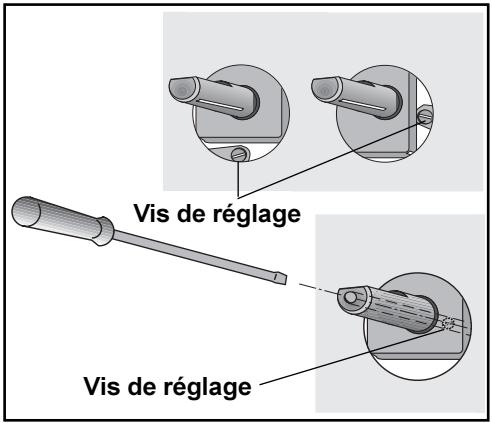

Alimentation en gaz naturel: Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.
Alimentation en gaz Butane ou Propane: Vissez à fond la vis (Fig. 3), cel- HCI etant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'eteint pas.
Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.
Les opérations ci-dessus peuvent être effectuées aisément après encastrement de la table de cuisson dans le meuble de cuisine.
Fig. 3
| TYPE DE BRULEUR | DéBITCALORIFIQUE NOMINALkW | DéBITCALORIFIQUE MINIMUMkW | DéBITCALORIFIQUE NOMINAL | |||||
| GAZ NATUREL | GAZ BUT.-PROP.28-30/37 mbar | |||||||
| Repèreinjecteur100/mm | m3/h | Repèreinjecteur100/mm | g/h | |||||
| G2020 mbar | G2525 mbar | G30 | G31 | |||||
| Auxiliaire(Petit) | 1 | 0,33 | 70 | 0,095 | 0,111 | 50 | 73 | 71 |
| Semi-rapide(Moyen) | 2 | 0,45 | 96 | 0,190 | 0,221 | 71 | 145 | 143 |
| Rapide(Grand) | 3,2 | 0,65 | 121 | 0,305 | 0,354 | 88 | 233 | 229 |
Encastrement
Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires.
Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiqués à les Fig. 4.
La fixation de la table au meuble doit être effectuee de la façon suivante:
- placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords en veillant à ce que les extrémites des joints soient parfaitement jointives, sans recouvrement;
- placez la table dans la niche d'encastrement en la centrant correctement;
- fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 5). La traction exerçée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisémentenlever.
Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.
L'encastrement de la table de cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparils électroménagers ne l'a pas formellement prévu.
Possibilities d'encastrement
Dans un meuble de cuisine avec porte
Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.
La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.
Reportez you à la Fig. 8.
La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.
Au-dessus d'un four

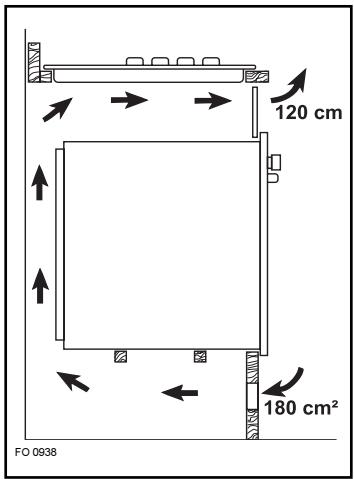

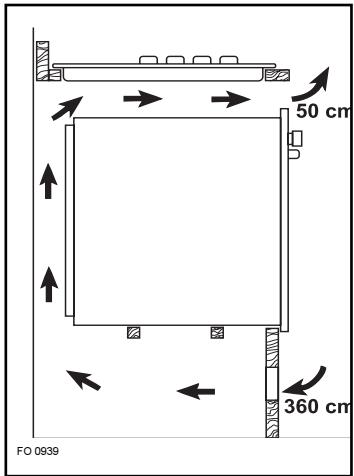

Pour les cotes d'encastrement reportez vous à la Fig. 4. Prévoir deux supports pour l'aération. Les figures 6 et 7 illustrent deux solutions possibles.
Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.
Les meubles suspendus ou les hottes doivent etre installés a une hauteur minimale de 650mm
Electrolux Home Products France S.A.S. au capital de 67 500 000 € 552 042 285 RCS SENLIS
Info Conso Electrolux BP 50142-60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15€ TTC/mn)
Fax:0344622154
e-mail: info.conso@electrolux.fr
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Fig. 6
Fig. 7
