ESSENSIO 4625N - Aspirateur TORNADO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur traîneau
Marque	TORNADO
Modèle	ESSENSIO 4625N
Puissance d'aspiration	Réglable (Min à Max) via molette sur l'appareil et réglage de débit d'air sur la poignée du flexible
Type de sac	Sac à poussière s-bag® Classic, Clinic, Long Performance ou Anti-Odour
Capacité du sac	Environ 3,5 litres (estimation)
Filtration	Microfiltre (standard) ou filtre HEPA H12 lavable (en option) en sortie d'air ; filtre moteur
Accessoires inclus	Tube télescopique, 2 tubes rigides, flexible avec poignée, combiné petit suceur/brosse meubles, suceur combiné sols durs/tapis, suceur long pour fentes, sac s-bag, turbobrosse (en option), brosse pour parquets
Longueur du câble	Environ 7 mètres (estimation)
Poids	Environ 5,5 kg (estimation)
Poignée télescopique	Oui, avec aimant intégré pour maintien du tube en position parking
Enrouleur de câble	Automatique (tirer brièvement pour enrouler)
Indicateur de remplissage du sac	Fenêtre témoin rouge sur l'appareil
Arrêt de sécurité	Arrêt automatique en cas d'obstruction du suceur, tube, flexible ou filtres
Double isolation	Oui, ne nécessite pas de mise à la terre
Entretien du filtre moteur	À remplacer tous les 5 changements de sac
Entretien du filtre de sortie d'air	Microfiltre à remplacer ; HEPA H12 lavable (réutilisable)
Réparabilité	Centre Service Agréé Tornado ; pièces d'origine recommandées

FOIRE AUX QUESTIONS - ESSENSIO 4625N TORNADO

Comment installer le flexible et les tubes ?

Insérez le flexible dans l'appareil jusqu'à ce que les cliquets s'enclenchent. Pour les tubes, raccordez-les à la poignée du flexible et au suceur en poussant et tournant. Pour débloquer, tournez et tirez en sens inverse.

Comment régler la puissance d'aspiration ?

Tournez la molette de réglage de puissance sur l'appareil vers la droite (Max) ou la gauche (Min). Vous pouvez aussi ajuster le débit d'air via le réglage sur la poignée du flexible.

Quand faut-il remplacer le sac à poussière s-bag ?

Remplacez le sac dès que la fenêtre témoin devient rouge, le suceur soulevé du sol. Utilisez toujours des sacs originaux s-bag® Classic, Clinic, Long Performance ou Anti-Odour.

Comment nettoyer ou remplacer les filtres ?

Le filtre moteur se change tous les 5 changements de sac : ouvrez le couvercle, retirez le sac, tirez la grille du filtre vers l'avant, remplacez le filtre. Le filtre de sortie d'air (microfiltre ou HEPA H12 lavable) se remplace en ouvrant le couvercle arrière. Ne lavez que le HEPA H12.

Que faire si l'aspirateur s'arrête soudainement ?

Débranchez l'appareil et laissez-le refroidir 20 à 30 minutes. Vérifiez que le suceur, le tube, le flexible ou les filtres ne sont pas obstrués. Nettoyez ou remplacez le sac et les filtres si nécessaire, puis redémarrez.

Puis-je aspirer des liquides ou des cendres chaudes ?

Non, n'aspirez jamais de liquides, de cendres chaudes ou froides, ni de particules très fines comme la farine ou le plâtre. Cela endommagerait le moteur et annulerait la garantie.

Comment utiliser la turbobrosse ?

La turbobrosse est idéale pour les poils d'animaux sur tapis. Ouvrez/fermez la grille d'aération pour régler l'aspiration. Ne l'utilisez pas sur les tapis en peu ou les franges, et ne la laissez pas immobile pendant la rotation.

Comment nettoyer le flexible ou le suceur ?

Utilisez un chiffon pour nettoyer tubes et flexible. Pour déboucher le flexible, pressez-le délicatement. Le suceur pour sols se nettoie en appuyant sur les moyeux et en retirant les poils ; le coude du suceur est amovible pour un accès aux gros débris.

Que faire si le câble d'alimentation est endommagé ?

N'utilisez pas l'aspirateur si le câble est endommagé. Les dommages au câble ne sont pas couverts par la garantie. Faites-le réparer par un Centre Service Agréé Tornado.

Où puis-je acheter des sacs et filtres de rechange ?

Les sacs s-bag® et filtres sont disponibles chez les revendeurs agréés ou sur le site www.s-bag.net. Pour toute difficulté, contactez le Service Conseil Consommateurs au 03 44 62 24 24.

MODE D'EMPLOI ESSENSIO 4625N TORNADO

Nous vous remercions d'avoircision l'aspirateur Tornado Essensio. Ces instructions d'utilisation portent sur I'ensemble des modèle Essensio. Cela signifie qu'il est possible que certains accessoires ou fonctions ne soient pas fournis avec le modele que vous avez en votre possession. Afin d'obtenir des performances optimales,utilisez always des accessoires originaux Tornado. Ils ont ete specialement concus pour leur aspirateur.

Accessoires

1* Tube téléscopique

2* Tubes rigides

3 Poignée du fléxible +

flexible

4* Combiné petit suceur/

brosse meubles

5 Suceur combiné pour

sols durs et tapis moquettes

6^* Suceur long pour

fentes

7 Sac à poussière s-bag

8* Turbobrosse

9* Brosse pour parquets,

sols durs

Précautions de sécurité

L'aspirateur Essensio ne doit être utilisé que par des adultes pour aspirer dans un environnement domestique normal. L'aspirateur présente une double isolation et n'a pas besoin d'être relié à la terre. Débrancher la prise avant de nettoyer ou d'entretenir votre aspirateur. S'assurer de stocker l'aspirateur dans un endroit sec. Toutes les révisions et réparations doivent être effectuées par le personnel des Centres Service Agréés Tornado.

Ne jamais aspirer:

• Dans les endroits humides.
• A proximité de gaz inflammables, etc.
• Sans utiliser un sac à poussière s-bag® afin de ne pas endommager l'aspirateur. Un dispositif de sécurité est intégré afin d'empêcher la fermeture du couvercle en l'absence de sac à poussières s-bag®. Surtout ne pas forcer pour le fermer.
  Lorsque le corps de l'appareil est visiblement endommagé.

Ne jamais aspirer:

• Des objets pointus, des liquides.
• Des cendres chaudes ou refroidies, des mégots de cigarettes inscandescents, etc.
• De particules de poussière très fines provenant, par exemple, du plâtre, du béton, de la farine ou de cendres chaudes ou froides. Les éléments susmentionnés peuvent provoquer de graves dommages au moteur. La garantie ne prend pas en charge ce type de dommages.

Précautions liées au cable électrique:

Vérifier régulierement que le cable n'est pas endommagé. Ne jamais utiliser l'aspirateur si le cable est endommagé. Les dommages portés au cable de l'appareil ne sont pas couverts par la garantie.

11

16a

12

16b

13

14

15

Avant de commencer

11 Ouvrir le couvercle avant de l'appareil et vérifier que le sac à poussière s-bag® et le filtrte moteur sont bien en place. (Voir aussi Remplacement du filtrte)
12 Enlever la grille de sortie d'air et vérifier que le filtré est bien en place.
13 Insérer le flexible jusqu'à ce que les cliquets s'enclenchent (appuyer sur les cliquets vers l'intérieur pour dégager le flexible).
14 Raccorder les tubes rigides ou le tube téléscopique à la poignée du flexible et au suceur en poussant et en tournant. (Tourner et tirer en sens inverse pour les débloquer).
15 Tirer sur le cordon d'alimentation et le brancher sur le secteur. L'aspirateur est équipé d'un enrouleur. Une fois déroule, le cordon d'alimentation conserve sa position. Pour l'enrouler, exercer une traction brève et forte sur le cordon, puis relâcher. Le cordon s'enroule alors automatiquement.
16a Demarrer/arreter l'aspirateur en appuyant sur la pédale marche/arrêt.
16b Régler la puissance d'aspiration en tournant le réglage de puissance vers la droite (Max) ou vers la gauche (Min). La puissance d'aspiration est également régliable à l'aide du réglage de débit d'air sur la poignée du flexible.

19

Utilisation de la poignée téléscopique

Rangement

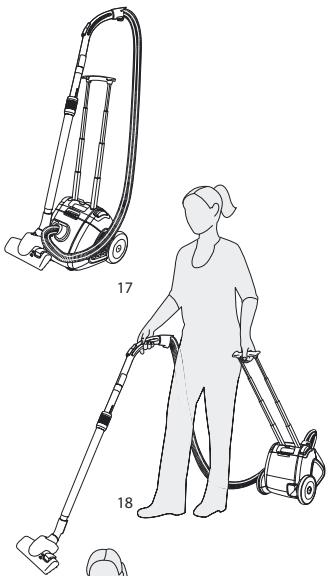

17 Position « parking » pratique pour un arrêt momentané du nettoyage ou pour le rangement de l'aspirateur. La poignée téléscopique est dotée d'un aimant intégré afin de maintainir le tube en place.

Manipulation

18 Lorsque la poignée téléscopique est déployée, l'aspirateur peut être facilement transporte et manipulé durant le nettoyage. Elle accroit la mobilité de l'aspirateur et l'empeche de heurter les meubles et les portes. Il est également possible d'utiliser l'aspirateur avec la poignée en position rétractée.

Transport

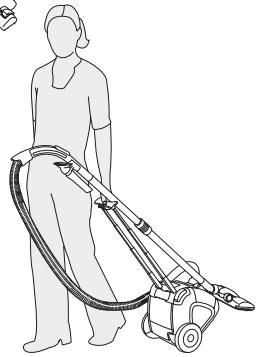

19 Lorsque la poignee téléscopique est déployée, le transport de l'aspirateur devient extrémement simple.

Nettoyage des escaliers

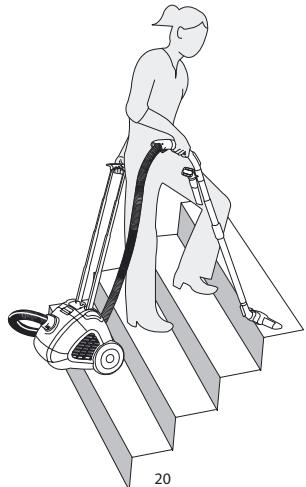

20 La poignée téléscopique permet de nettoyer les escaliers plus facilement et plus en sécurité

Comment obtenir lesassageurs résultats

Utiliser les suceurs de la manière suivante :

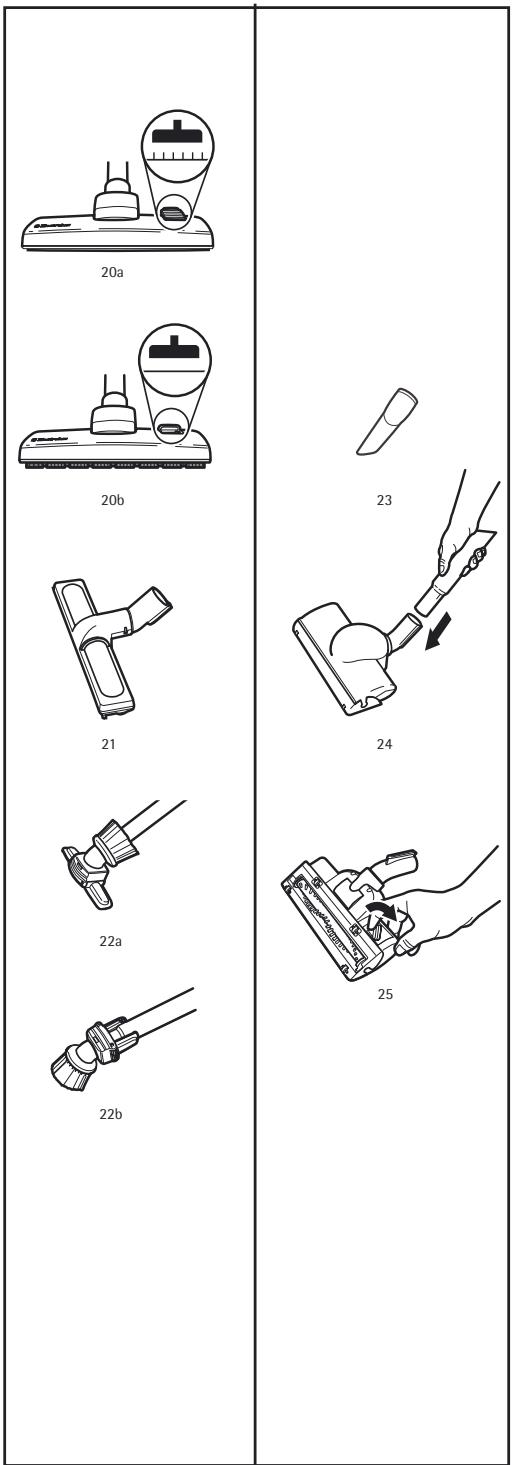

Tapis: Utiliser le combiné suceur pour sols avec le levier en position (20a).

Sols durs : Utiliser le combiné suceur pour sols avec le levier en position (20b).

Sols durs : Utiliser larosse pour parquets* (21).

Mobilier recouvert de tissu et tissus : Utiliser la fonction tissus du combiné petit suceur* (22a) pour les canapés, les rideaux, les tissus légers, etc. Si nécessaire, réduire la puissance d'aspiration.

Cadres, étagères, etc.: Utiliser la fonctionrosse meubles du combiné petit suéur* (22b).

Fentes, coins, etc.: Utiliser le suceur pour fentes* (23).

Utiliser la turbobrosse*en option sur tous les modèles)

24 Idéal pour aspirer les moutons et les poils d'animaux tenaces sur les tapis et les moquettes.
25 L'aspiration peut être régulée à partir de la brosse en ouvrant/fermant la grille d'aération.

Remarque: Ne pas utiliser la turbobrosse sur les tapis en peu ou les franges de tapis. Pour éviter d'abimer le tapis, ne pas garder le suceptor immobile pendant que la brosse tourne. Ne pas passer le suceptor sur les cables électriques et veiller à arrêté l'aspirateur immédiatement après'utilisation.

27
28

29

30a
30b

31

Remplacer le sac à poussière, s-bag

27 Le sac à poussière s-bag® doit être remplaced au plus tard lorsque la fenêtre témoin est rouge. La vérification doit toujours se faire le suceur soulevé du sol.
28 Ouvrir le couvercle avant et extraire le sac à poussière s-bag du support de fixation en tirant sur la partie cartonnée. Le sac à poussière s-bag se ferme alors automatiquement pour empêcher la poussière de se diffuser dans l'air.
29 Insérer un nouveau sac à poussière s-bag en poussant la partie cartonnée bien au fond du logement du support de fixation et fermer le couvercle.

Remarque: Remplacer le sac à poussière s-bag® après avoir utilisé de la poudre de nettoyage pour moquettes. S'assurer d'utiliser les sacs originaux s-bag® Classic, s-bag® Clinic, s-bag® Long Performance ou s-bag® Anti-Odour.

Remplacer le filtrme moteur

Effectuer cette opération tous les cinq remplacements du sac à poussière s-bag. Ne jamais utiliser l'aspirateur sans filtré(s).

28 Ouvrir le couvercle avant et soulever le sac à poussière s-bag°.
30ab Tirer la grille du filtre vers l'avant et退市er avec précaution le filtre sale. Le remplacer par un filtre neuf et remetre en place la grille du filtre Remetre en place le sac à poussiere s-bag, puis fermer le couvercle.

Remplacer le filtré de sortie d'air*

Il existe trois types de filtres de sortie d'air:

• Microfiltr* (Réf. EF17)
• Hepa H12* lavable (disponible en option, Ref. EF H12W)

Les filtres doivent toujours être replacés par des filtres neufs et ne peuvent pas être lavés (à l'exception du Hepa H12* lavable).

31 Ouvrir le couvercle arrriere et oter le filtrte. Le replacer par un filtrre neuf et refermer le couvercle.

Nettoyer le flexible et les brosses

L'aspirateur s'arrête automatiquement si le suceur, le tube, le flexible ou les filtres se bloquent. Si I'un de ces cas se presente, debrancher I'aspirateur et le laisser refroidir pendant 20 à 30 minutes. Retirer ce qui bloque et/ou replacer les filtres et le sac à poussière s-bag®, puis redémarrer.

Tubes et flexibles

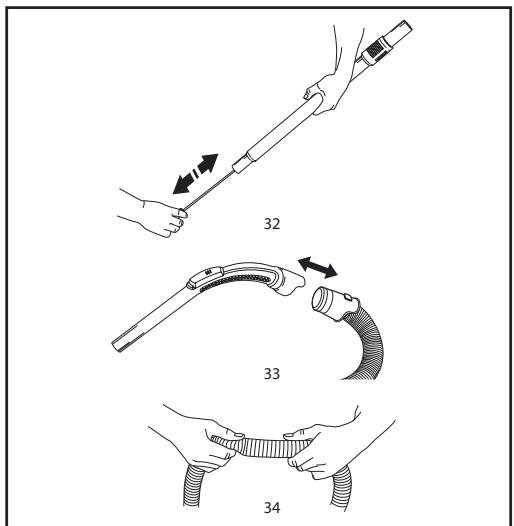

32 Utiliser un chiffon pour nettoyer les tubes et le flexible.
33* Il est possible de démonter la poignée du flexible pour nettoyage si nécessaire.
34 Il est également possible d'éliminer ce qui obstrue le flexible en appuyant sur ce dernier. Cependant, il faut faire attention en cas d'obstruction par du verre ou des aiguilles qui seraient coincés dans le flexible.

Remarque: La garantie ne couvre pas les dommages portés au flexible.

Nettoyer le suceur pour sols

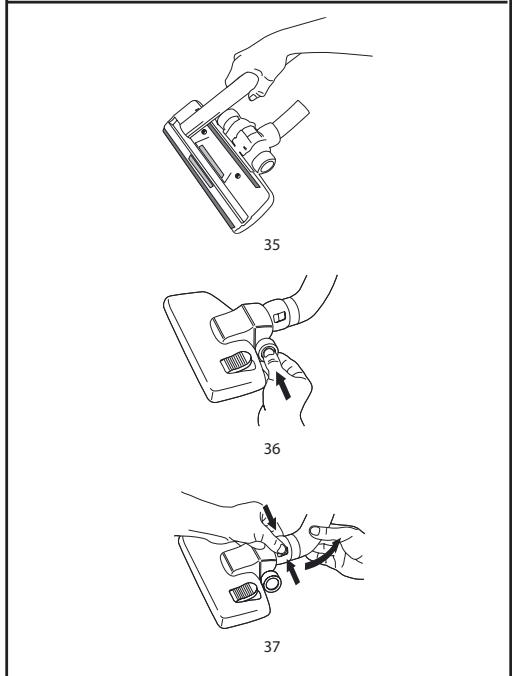

35 S'assurer de nettoyer régulierement le combiné suceur pour sols.
36 Appuyer sur chaque moyeu et prisoner les roues. Retirer les moutons, boulés de poils ou autres éléments.
37^ You pouvez acceder aux éléments de plus grande taille en retardant le coude du suceur.

Nettoyer la turbobrosse*

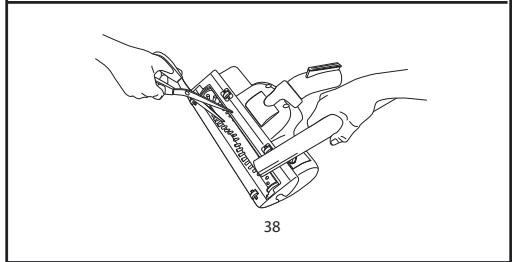

38 Enlever la turbobrosse du tube de l'aspirateur, puis retirer les fils, etc. en les coupant avec des ciseaux. Utiliser la poignée du flexible pour nettoyer la Brosse.

Gestion des pannes

• Vous assurer que le cable est branché.
• Vous assurer que la prise et le cable ne sont pas abimés.
  Qu'aucun fusible n'a saute. L'aspirateur s'arrête, vérifier que:
  Le sac à poussière s-bag n'est pas plein. Si c'est le cas, le replacer par un sac à poussière neuf.
  Le suéur, le tube ou le flexible ne sont pas obstrués.
• Les filtres sont propres.

De I'eau a ete aspirée

Il sera nécessaire de remplacer le moteur auprès d'un Centre Service Agreeé Tornado. La déteriation du moteur provoquee par la pénétration d'eau ou de liquides n'est pas prise en charge par la garantie.

Informations consommateur

Tornado décline toute responsabilité concernant tous les dommages découulant d'une mauvaise'utilisation de l'appareil ou en cas de modification de l'appareil.

Ce produit est concu dans le plein respect de l'environnement. Toutes les pieces en plastique sont marquées pour faciliter leur recyclage.

Si vous avez des commentaires ou des remarques à propos de votre aspirateur, si vous rencontres des difficultés pour l'achat des sacs à poussière ou des filtres, ou si vous souhaitez connaître l'adresse du Centre Service Agréé le plus proche de votre domicile, n'hésitez pas à nous contacter:

ELECTROLUX LDA 43, avenue Félix Louat

60300 SENLIS, tel.: [phone],

telécopierre: 03 44 62 23 94,

SNC au capital de 150 000 Euros –

R.C.S.: Senlis B 409 547 585

Si vous rencontres des difficultés pour l'achat des sacs à poussière s-bag®, appelez notre Service Conseil

Consommateurs au 03 44 62 24 24 ou connectez-vous: www.s-bag.net

Déballage et montage

Déballer l'appareil et veiller à ce que toutes les pieces soient presents. Le Separator est constitué de 7 pieces principales (schema 1):

1. Compartiment à poussiere
2. Joint
3. Cyclone
   3a. Tube connexion du tube rigide d'aspirateur
4. Crochet de fixation 32mm sur le tube rigide

Il y a 2 crochets marqués 32 mm (partie 4 du schéma 1) qui sont à utiliser en fonction du diamètre du tube rigide de votre aspirateur.

Preindre le crochet correspondant au tube de votre aspirateur et fixer le à l'arrêté du compartment à poussière comme le montre le schéma 1 a. Le crochet doit être enclenché à fond.

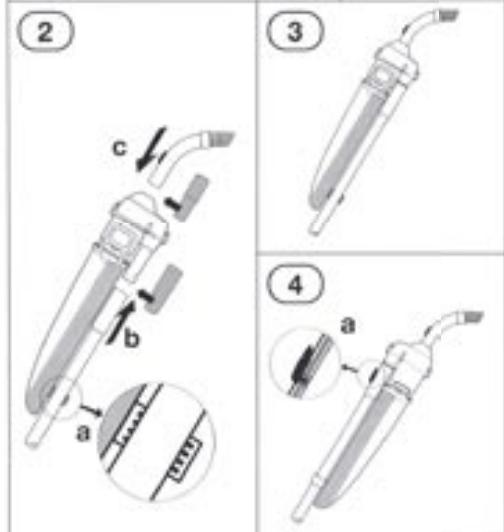

Mise en place du Separator sur l'aspirateur

Ø32 mm: Enlever le tube de la poignée du flexible. Placer le crochet de fixation autour du tube rigide pour maintenir fermement le compartment à poussière du Separator (schéma 2a). Enclencher à fond le tube de connexion du separator dans le tube rigide de votre aspirateur (schéma 2b). Mettre en place la poignée du flexible au bout du Separator (schéma 2c). Vérifier que le Separator est bien fixé sur la poignée du flexible et le tube de votre aspirateur.

Emplacement

Le Separator "réservoir cyclonique économiser de sac" peut être orienté dans toutes les directions, cependant nous vous conseillons de le placer comme le montre le schéma 3 (le tube toujours en dessous). Le compartment est poussière transparent vous permet de surveiller facilement le niveau de replissage. Si vous avez un tube téléscopique avec un système de verrouillage sur le flexible, tournier le separator comme le montre le schéma 4. Le système de verrouillage doit être enclenché dans le trou du tube de connexion du separator (schéma 4a).

Utilisation

Le Separator peut être aussi bien utilisé pour un nettoyage usuel à la maison que pour des endroits difficiles autour de la maison (garage, terrasse...).

Information importante

• Ne pas aspirer les surfaces qui ont été exposées à des solvents inflammables avant que ces dernières ne soient complètement séchés.
• Ne pas aspirer de liquide (voir schéma 5a).
• Ne pas aspirer de cendres chaudes: ceci pourrait cause un incendie (voir schéma 5b).

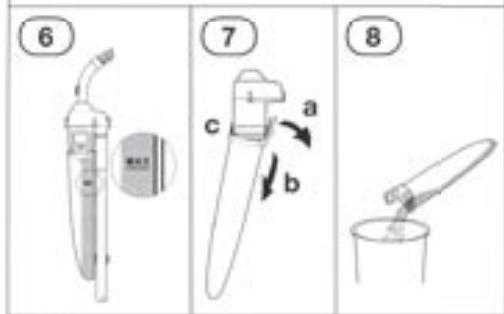

Comment vider le Separator

Vider le compartment à poussière après chaque utilisation ou quand le compartment à poussière est repli jusqu'àu niveau maximum (voir schéma 6). Detacher le compartment à poussière en le débloquant du cyclone comme le montre le schéma 7. Pour le décrocher, tirer la languette doucement tout droit (voir schéma 7a) et puis vers le bas (voir schéma 7b) pour libérer le compartment à poussière de la charniere du cyclone (voir schéma 7c). Vider le contenu dans la poubelle (voir schéma 8). Pour remettre en place le compartment à poussière, suivre les étapes décrites dans le sens inverse (voir schémas 7c, 7b et 7a).

Entretien

Le Separator peut être nettoyé avec de l'eau chaude ou froide et un détergent deux (voir schéma 9). Essyer consciencieusement le compartment à poussière avec une chiffon avant de l'utiliser à nouveau. Si un objet se bloque dans le cyclone, utiliser la poignée du flexible pour l'aspirer en l'adaptant sur l'orifice interieur du cyclone.

Dans le souci d'une constante amélioration de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24/3/78).
