ZKES453 - Climatiseur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ZKES453 LIEBHERR au format PDF.
| Type d'appareil | Armoire à cigares climatisée |
| Capacité | Non précisé |
| Nombre de tiroirs | 3 |
| Matériau des tiroirs | Bois |
| Type de porte | Vitre transparente |
| Type de contrôle | Électronique |
| Affichage | Écran digital |
| Température réglable | Oui |
| Humidité contrôlée | Oui |
| Éclairage intérieur | Non précisé |
| Type de refroidissement | Climatisation intégrée |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Consommation électrique | Non précisé |
| Couleur | Gris métallisé |
| Installation | Pose libre |
FOIRE AUX QUESTIONS - ZKES453 LIEBHERR
Questions des utilisateurs sur ZKES453 LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice ZKES453 - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZKES453 de la marque LIEBHERR.
MODE D'EMPLOI ZKES453 LIEBHERR
Armoire à cigares climatisée
Page 50
Merci pour votre confiance.
Nous vous félicitons chaleurusement d'avoir acheté cette armoire à cigares climatisée. EnChoosingant ce produit, vous avez opté pour un apparéil haut de gamme, qui emporte l'adhésion en raison de son irréprochable comport d'utilisation, d'une fiabilité exemplaire et d'un niveau de qualité très élevé. Nous espérons que votre nouvelle armoire à cigares climatisée vous donna sera entière satisfaction et nous vous souhaitons beaucoup de plaisir à déguster vos précieux cigares.
Une hygrométrie et une température optimes sont une priorité absolue.
Les meilleur humidors doivent garantir une hygrométrie relative interieure constante et uniforme. D'après les experts, cela correspond à une hygrométrie relative de 68 à 75% couplée à une température interieure de 16 à 20^ . De telles conditions climatiques permettent aux arômes typiques du cigarre de s'épanoir ; elles permettent également au cigarre de se consumerer de manière homogène, avec au final un prise accru et un meilleur goût lors de la dégustation du cigarre. l'armoire à cigares climatisée de Liebherr garantit une hygrométrie et une température constantes et régibles individuellement.
Naturellement, du bois de cèdre espagnol.
Les éléments interieurs de l'armoire à cigares climatisée de Liebherr sont en bois de cèdre espagnol. Ce bois de grande qualité trouve toute son'utilité dans les clayettes en bois et les boxes de presentation. Les raisons du choix du bois de cèdre espagnol sont d'une part la garantie d'un climat homogène à l'intérieur de l'appareil, l'aide au processus de maturation des cigares, et d'autre part l'effet remarquable sur la sapidité unique des cigares de grande classe.
Sommaire
Page
Mise en place. 52
Domaine d'utilisation de l'appareil. 52
Dimensions 52
Raccordementelectrique 53
Eléments de commande et de contrôle 53
Mise en service 54
Réglage de la température 54
Réglage de l'hygrométrie 55
Eclairage. 55
Alarme sonore 56
Eléments de contrôle 56
Mode configuration 57
Equipment 59
Variantes 60
Nettoyage 62
Pannes eventuelles 63
Recommendations et consignes de sécurité 64
Protection de l'environnement 65

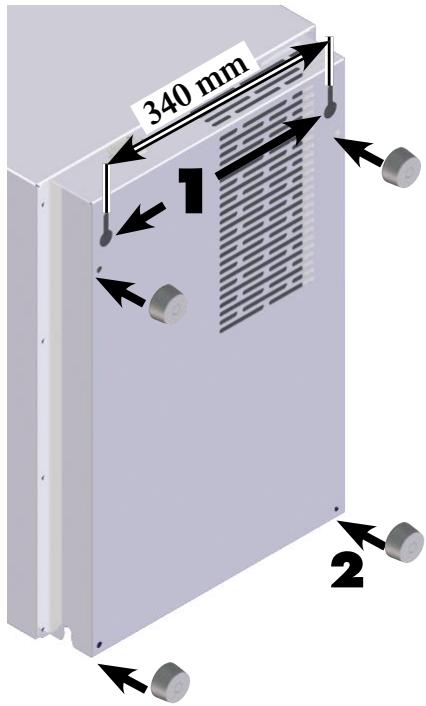

Montage mural 65
Arrêt prolongé 65

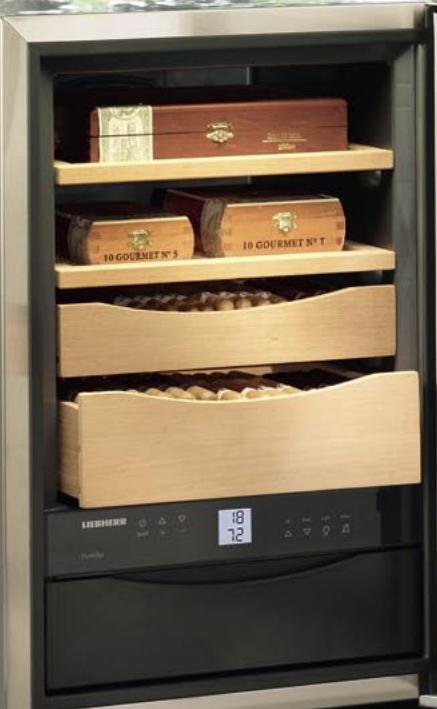

Description de l'appareil et de ses aménagements
Remarque
La plaquette signalétique se trouve à l'arrière de l'appareil.
Clayettes coulissantes pour le stockage de cigares dans des étuis
Boxes de presentation pour le stockage individuel de cigares
Éléments de commande et de contrôle
Réserveir d'eau derrière le rabat frontal
Pieds réglables
Mise en place
- Veuillez éviter les emplacements dans les zones exposées à un ensoleillement direct et à proximate de sources de chaleur telles qu'une cuisine et le chauffage.
- Le sol du lieu d'installation doit être horizontal et régulier. Vous pouvez compenser des irrégularités au moyen des pieds régables.

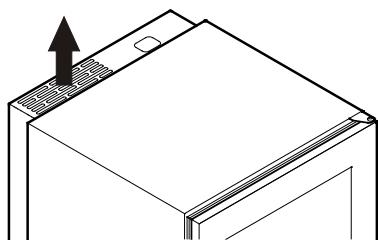

- Veuillez assurer une bonne ventilation et une bonne évacuation de l'air. Ne pas couvrir les orifices de ventilation!
- Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigérant type R 600a, pour interdirte toute formation de melange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique de l' apparéil.
- L'appareil est concu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas etre dépassees. La classe climatique de l'appareil est indiquee ci-apres: N = +16^ a +32^
- Si deux apparèils sont places l'un à côte de l'autre, un écart de 50~mm doit être prévu afin d'éviter toute formation d'eau de condensation dans l'espace entre les deux apparèils.
Domaine d'utilisation de l'appareil
L'appareil est exclusivement concu pour conserver des cigares.
L'appareil n'est pas conscience pour le stockage et la réfrigeration de médicaments, de plasma, de préparations de laboratoire ou de substances et produits similaires mentionnés dans la directive européen 2007/47/CE relative aux dispositifs médicaux.
Un usage abusif de l'appareil peut occasionner des dommages aux marchandises stockées ou entraîner leur détérioration.
Par ailleurs, l'appareil n'est pas ajusté à fonctionner dans des locaux à risques d'explosion.

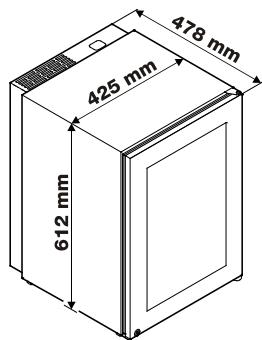

Dimensions
Raccordement electrique
Le type de courant (courant alternatif) et la tension sur le lieu d'installation doivent correspond aux indications portées sur la plaquette signalétique. La plaquette signalétique se trouve à l'arrête de l'appareil. Le fusible de protection doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.

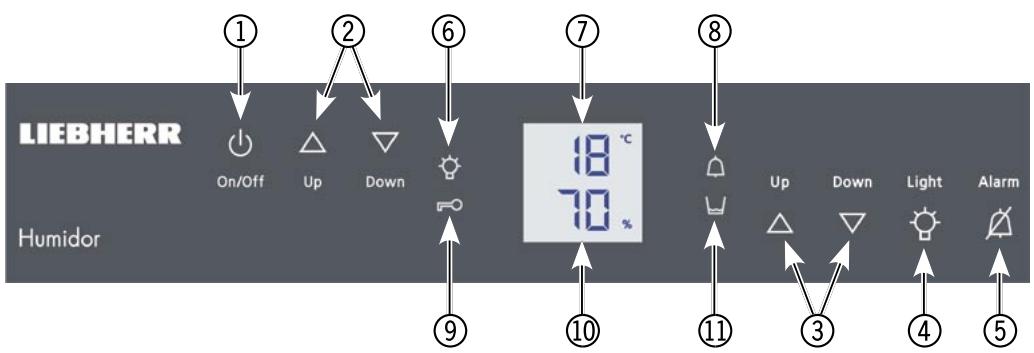

Éléments de commande et de contrôle
Le bandeau de commande électronique dispose de la nouvelle "Technologie de touche capacitive". Chaque fonction peut être activée d'une simple pression du doigt sur les iconônes de commande.
Le point de contact précis se trouve entre le symbole et l'inscription. On/Off
Eléments de commande
① Appareil MARCHE/ARRÉT
② Touches de réglage de la température (réglage de la température interieure)
③ Touches de réglage de l'hygrométrie (réglage de l'humidité de l'air à l'intérieur de l'appareil)
④ Eclairage interieur MARCHE/ARRET
⑤ Alarme désactivée
Éléments de contrôle
⑥ LED Eclairage interieur allumé
⑦ Affichage de la températe
⑧ LED Alarme (clignote en cas de statut de fonctionnement non conforme)
⑨ LED Sécurité enfants
Affichage de l'hygrométrie
⑪ LED Remplir le réservoir d'eau
Mise en service
Avant la mise en marche de l'appareil, replir le réservevoir d'eau avec 1 litre d'eau distilled.
Utiliser exclusivement de l'eau distilled !

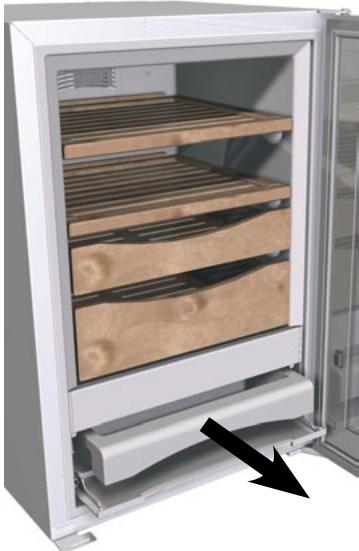

Rabattre entiement vers le bas le rabat frontal et si nécessaire le glisser dans l'appareil jusqu'à la butée. Soulever légèrement le réservoir d'eau, le retirer et le replir.
Puis insérer à nouveau le réservoir d'eau jusqu'à la butée. Tirer le rabat frontal vers l'extérieur jusqu'à la butée et le rabattre vers le haut à 90^ .
Mise en marche : appuyer sur la touche On/Off, l'affichage clignote.
L'appareil a maintainant besoin de 24 heures pour atteindre le climat requis pour la conservation des cigares (température, hygrométrie).
Le réglage d'usine est fixé à +18°C de température et 70% d'hygrométrie.
Arrêt : appuyer sur la touche On/Off pendant 3 secondes, l'affichage s'éteint.
Réglage de la température
Abaisser la température : appuyer sur la touche DOWN.
Elever la température : appuyer sur la touche UP.
- Lors du réglage de température, la valeur de réglage clignote à l'affichage.
- Environ 5 secondes après toute dernière pression sur une touche,
l'electronique de l'appareil passe automatiquement à l'affichage de la température interieure instantanée. La température peut être réglée sur une plage allant de +16^ à +20^ .
Réglage de l'hygrométrie
Diminuer le degré hygrométrique : Appuyer sur la touche Down.
Augmenter le degré hygrométrique : Appuyer sur la touche Up.
- La valeur de réglage clignote pendant le réglage.
- Environ 5 secondes après la dernière pression sur une touche, l'affichage indique l'hygrométrie interieure réelle. Le degré hygrométrique peut être régle de 68% à 75% .

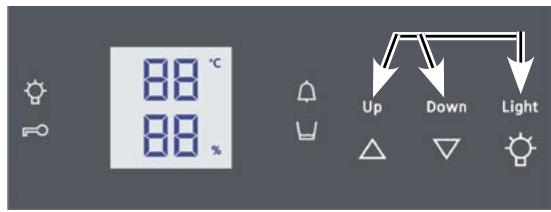

Eclairage
L'éclairage est intégré dans le cadre de porte et peut être activé ou désactivé en appuyant sur la touche Light.
La LED s'allume lorsqu l'éclairage est activé.
La luminosité de l'éclairage peut également être modifiée.
- Maintainir la touche Light enforcée et appuyer à la fois sur l'une des touches de réglage de l'hygrométrie afin d'obtenir un éclairage plus ou moins lumineux.
Down = moins lumineux, Up = plus lumineux.
Alarme sonore
L'alarme sonore retentit en cas de statut de fonctionnement non conforme.
Cette alarme retentit toujours si la portecest restee ouverte plus de 60 s.
Elletretentitégalementsi latempératureà l'intérieurde l'appareil est trop
froide ou trop chaude ou si l'hygrométrie est trop élevé ou trop basse.
L'affichage correspondant clignote en même temps. La LED s'allume.
L'alarme sonore s'éteint en appuyant sur la touche Alarme.
Éléments de contrôle
La LED s'allume lorsquel'éclairage est activé.
La LED s'allume lorsque la sécurité enfants est activée.
La LED clignote lorsque la température ou l'hygrométrie est trop élevé ou trop BASSE à l'intérieur de l'appareil.
La LED s'allume lorsque le réservoir d'eau doit être rempli.
Attention!
Cette alerte se déclenchéès qu'il ne reste plus que 400ml d'eau dans le réservoir (ce qui garantit un fonctionnement optimal pendant encore 6 semaines). Lors du replissage, enlever impératifement les impuretés prsentes dans le réservoir d'eau, par ex. feuilles de cigare.
Si le réservoir est trop sale, le nettoyer et le replir a nouveau.
Mode de réglage
Les fonctions suivantes peuvent être activées en mode de réglage.
= Securite enfants
= Intensité lumineuse de l'affichage
= Securite enfants
La sécurité enfants sert à éviter que l'appareil ne soit arrêté par inadvertance.
Activer la sécurité enfants
-
Activer le mode de réglage en appuyant sur la touche pendant 5 secondes.
-
L'affichage indique
Light Appuyer sur la touche - L'affichage indique
-
Appuyer de nouveau sur la touche Light
-
Le symbole f = 0 s'allume, la sécurité enfants est activée.
Sortir du mode de réglage en appuyant sur la touche OnOff
Désactiver la sécurité enfants
-
Activer le mode de réglage en appuyant sur la touche pendant 5 secondes.
-
L'affichage indique
Appuyer sur la touche Light - L'affichage indique
- Appuyer de nouveau sur la touche Light
- Le symbole f = 0 s'eteint, la sécurité enfants est désactivée.
Sortir du mode de réglage en appuyant sur la touche On/Off.
= Intensité lumineuse de l'affichage
Réglage de l'intensité lumineuse de l'affichage
- Activer le mode de réglage en appuyant sur la touche pendant 5 secondes.
Appuyer sur la touche jusqu'à ce que s'affiche. -
Appuyer sur la touche Light
-
L'affichage indique
Appuyer sur les touches _Up pour selectionner
口 = intensité lumineuse minimale jusqu'à 口 = intensité lumineuse maximale. - Appuyer sur la touche Light pourCHOISIR la valeur desirable.
Sortir du mode de réglage en appuyant sur la touche On/Off. - Fermer la porte, le nouveau réglage s'active au bout de 1 minute.
Equipement
Filtre à charbon actif : renouvellement de l'air assuré
Un filtré à charbon actif est placé dans la partie supérieure de la paroi arrêté de l'armoire afin de garantir un débit d'air de qualité optimale.
Nous recommendons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.
Remplacement du filtré :
Débloquer le filtré dans les découvertes à droite et à gauche à l'aide d'un petit tournevis. Le filtré peut ensuite être retire.
Clayettes en bois de cèdre espagnol
Les boxes de presentation permettent de conserver les cigares individuellement.
Les autres clayettes seront à conserver les cigares dans différents étuis ou boîtes.

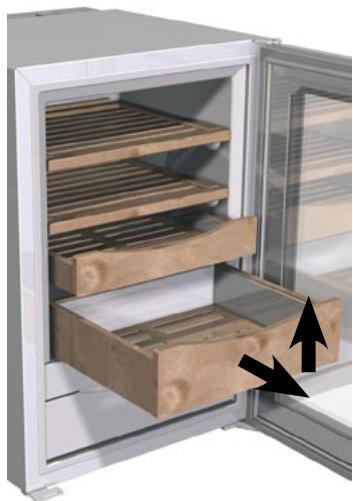

Les clayettes sont munies d'un arrêt et peuvent être tirées vers l'avant de 100mm .
Pour les(ATR)er complètement, soulever légarement vers l'avant et les tirer à l'extérieur. Pour cela, ouvrir la porte à 90^ au moins.
Remarque : afin de garantir un fonctionnement optimal de l'appareil, au moins deux clayettes en cèdre ou boxes de presentation doivent être Presentses dans l'appareil. Une clayette ou un box de presentation doit être placé au-dessus du bandeau de commande.
Variantes
Les figures suivantes décrivent les différentes possibités d'utilisation des équipements pour une conservation optimale des cigares.

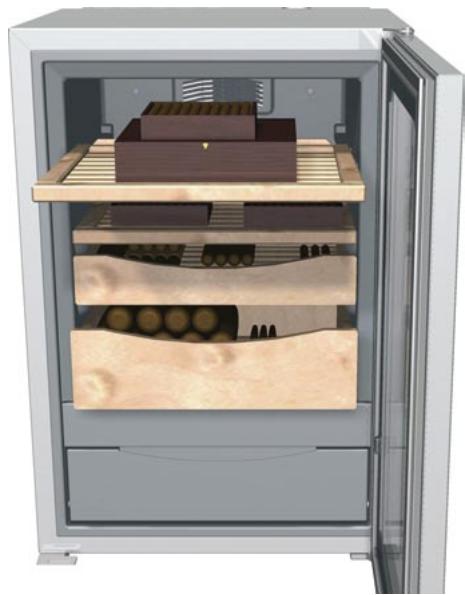

Variante 1
(Equipement d'origine)
Pour le stockage de plusieurs cigares individuels dans les boxes de presentation et de petites boîtes à cigares sur les clayettes.

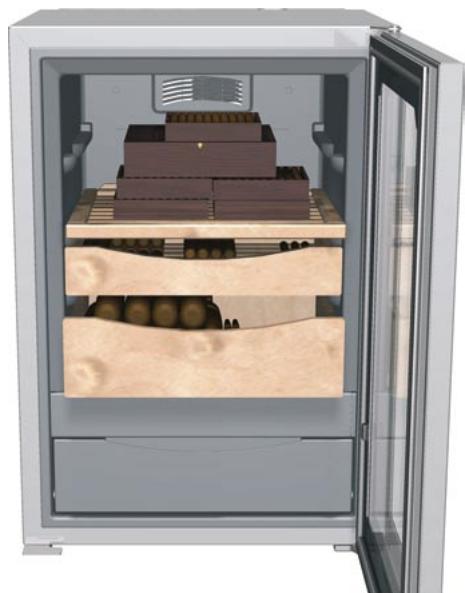

Variante 2
Pour le stockage de grandes boîtes à cigarres.

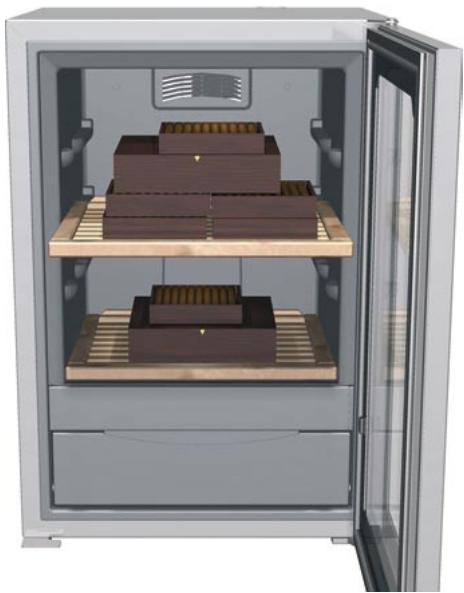

Variante 3
(les deux boxes de presentation rétirés)
Pour le stockage de grandes boîtes à cigarres exclusivement (voir figure).
Remarques importantes !
- Afin de maintainir une hygrométrie constante, au moins deux clayettes coulissantes ou boxes de presentation doivent être presentses dans l'appareil.
- Une clayette ou un box de presentation doit être placé au-dessus du bandeau de commande pour garantir une circulation suffisante de l'air.
- Les clayettes coulissantes seront uniquement à poser des boîtes à cigares (pas de cigares individuels).
Nettoyage
Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.
- Sortir tous les cigares stockés à l'intérieur et les placer ailleurs.
- Sortir toutes les clayettes et les boxes de presentation.
- Nettoyer l'intérieur, le joint de la porte et la face interieure de la surface en verre avec un chiffon propre et humide uniquement.
Attention! Ne pas utiliser de détergent ou autre produit parfumé.
- Nettoyer la surface extérieure uniquement avec la porte fermée. Veiller à ce que l'odeur des produits de nettoyage ne se diffuse pas à l'intérieur de l'appareil.
-
Utiliser pour nettoyer les parois laterales et la surface des portes uniquement un chiffon propre et doux, légèrement humecté si besoin (eau + produit à vaisse). On peut utiliser facultativement un chiffon en microfibrés.
-

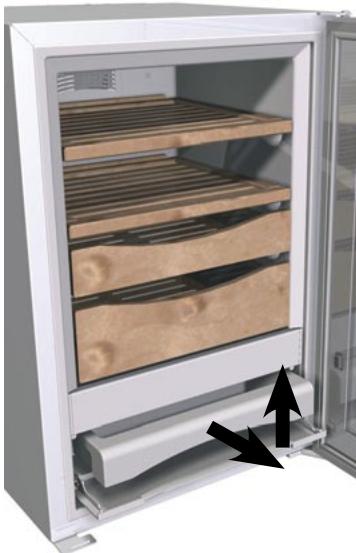

Rabatte le rabat frontal vers le bas puis soulever légèrement le réservoir d'eau et le-sortir complètement comme indiqué sur la figure.
Ce bac peut être nettoyé à la main avec de l'eau et du produit à vaisselle ou au lave-vaisselle. Toutefois, il est important de bien rincer le bac à l'eau claire après le nettoyage.
- Bien secher l'intérieur de l'appareil et le réservoir d'eau à l'aide d'un chiffon propre et remettre le réservoir en place dans l'appareil.
- Remetre l'appareil en marche et placer les cigares à l'intérieur.
- Veiller à ne pas endommager la plaquette signalétique située à l'arrière de l'appareil (elle est importante pour le S.A.V.).
Pannes évventuelles
Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront factures, même pendant la garantie).
Vous pouvez remédier vous-même aux pannes suivantes :
- L'appareil ne fonctionne pas : Veuillez vérifier
- la bonne introduction de la fiche de contact dans la prise de courant.
- Le fusible de la prise est-il en bon état?
- L'appareil est trop bruyant : Veuillez vérifier
- si l'appareil repose bien au sol.
Veuillez tenir compte de l'impossibilité d'éviter de légers bruits dus à l'écoulement dans le circuit frigorifique et de bruits de ventilation. Le ventilateur à l'intérieur de l'appareil fonctionne en permanence.
- La température à l'intérieur de l'appareil est trop élevé : Veuillez vérifier
- le réglage d'après les informations figurant au chapitre Réglage de la température.
- Vérifiez si l'aération est bien assurée et
- dans qu'elle mesure le lieu d'installation est trop proche d'une source de chaleur.
- Le degré hygrométrique à l'intérieur de l'appareil est trop bas : Veuillez vérifier
- si le réservoir d'eau est rempli.
- Le degré hygrométrique à l'intérieur de l'appareil est trop élevé : Veuillez vérifier
- si le réservoir d'eau est bien place contre la butée,
- si le joint d'étanchéité est bien place sur le bac à eau. Il est possible de contrôler cela en regardant par l'avant. Si le joint n'est pas bien place,sterol reserveir d'eau et le glisser ensuite une nouvelle fois dans l'appareil.
- Si l'hygrométrie devient trop élevé, l'appareil présente probabilité un défaut.
Contacter le S.A.V. et agir immédiatement en ouvrant la porte jusqu'à ce que
l'affichage indique une valeur normale.
- L'alarme de niveau d'eau s'allume alors que le réservoir d'eau est plein :
- si le flotteur n'est pas coincide dans le réservoir d'eau. Il suffit de le déplacer à l'aide d'un object pointu.
Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez.Remédier vous-même à la panne, veuilles alors prendre contact avec votre S.A.V. le plus proche en lui indiquant la désignation ① ,le numero S.A.V. ② et le numero de l'appareil ③ figurant sur la plaquette signalétique.
Recommendations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommendons de faire appel à une deuxième personne pour déballer etmettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement electrique.
- En cas de panne, débrancher l'appareil ou oter/devisser le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le cable.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Àpres Vente/agréé. Cette consigne s'applique également au remplacement du cable d'alimentation.
- Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
- Cet apparéil ne s'adresse pas aux personnes (et enfants)présentant des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Pour les apparèils écipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
- Veiller à ne pas endommager les tubes du circuit frigorifique.
- Ne pas manipuler de flammes vives ou de sources d'allumage dans l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endomager le circuit frigorifique. En cas de dommages, tener l'appareil éloigné de toute source d'allumage et bien aérer la piece.
Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équiplement et les caractéristiques techniques de ses apparéils.
Protection de l'environnement
- Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
- Veuillez apporter les matéiaux d'emballage dans une déchetterie publique.
Votre ancien apparéil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.
- Mettez votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la fermeture pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l' apparéil.
- Veiliez à ne pas déterminer le circuit frigorifique de votre ancien apparéil lors de son enlevement ou de son transport dans une déchetterie appropriée.
- Pour tout renseignement sur le fluide réfrigérant employé, consultez la plaquette signalétique.
- L'élimination des ancients apparèils doit être effectué dans les règes de l'art selon les prescriptions et les législations locales applicables.
Montage mural
L'appareil peut être fixé à un mur. Deux ouvertures 1 sont aménagées à cet effet sur la paroi arrêté en haut.
Le mur et les éléments de fixation doivent pouvoir supporter le poids de l'appareil complètement charge. Le poids de l'appareil vide est de 31 kg.
Important!
Les quatre écarteurs 2 doivent être installés afin de garantir une ventilation suffisante au niveau des fentes d'aération.
Cette consigne s'applique aussi bien dans le cas d'un montage mural que pour une installation normale au sol contre un mur.
Il suffit d'insérer les écarteurs dans les ouvertures prévues à cet effet.
Arrêt prolongé
Lorsque votre apparéil doit rester longtemps sans fonctionner, débrancher la prise ouPTRirer/dévisser les fusibles situés en amont. Nettoyer l' apparéil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
