PVK310N - Plaque de cuisson CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson vitrocéramique
Marque	CANDY
Modèle	PVK310N
Largeur	59,5 cm
Profondeur	51 cm
Tension d'alimentation	220-240 V ~
Puissance totale absorbée	6600 W
Nombre de foyers	4
Foyer arrière gauche (Halolight)	2400 W, Ø210 mm
Foyer avant gauche (Hilight)	1200 W, Ø140 mm
Foyer arrière droit (Hilight)	1800 W, Ø180 mm
Foyer avant droit (Hilight)	1200 W, Ø140 mm
Réglages de cuisson	6 positions + arrêt, avec doseur d'énergie
Indicateur de chaleur résiduelle	Oui (s'allume au-dessus de 60°C)
Type de raccordement	Monophasé, biphasé ou triphasé selon installation
Fusible recommandé	20 A (monophasé 220-240V~)
Section de câble recommandée	3 G 2,5 mm² (HO5VV-F ou HO5RR-F)
Entretien	Nettoyage avec produit spécifique et racloir; éviter produits abrasifs
Sécurité	Ne pas toucher les zones chaudes; tenir les enfants à l'écart; ne pas utiliser de récipients en plastique

FOIRE AUX QUESTIONS - PVK310N CANDY

Comment nettoyer la plaque vitrocéramique ?

Attendre le refroidissement complet. Utiliser un produit spécifique pour vitrocéramique et un chiffon doux ou un racloir à lame pour les taches tenaces. Éviter les éponges trop humides et les produits abrasifs.

Quels types de casseroles utiliser ?

Utiliser des récipients à fond plat et épais, de préférence en inox avec fond sandwich ou en aluminium à fond épais. Éviter la fonte, la vitrocéramique et les fonds en cuivre non adaptés. Le fond doit recouvrir entièrement la zone de cuisson.

Pourquoi la plaque ne chauffe-t-elle pas ?

Vérifier l'alimentation électrique, le fusible et le disjoncteur. S'assurer que la plaque est correctement raccordée (les barrettes shunts doivent être bien positionnées). Consulter un technicien si nécessaire.

Que faire en cas de rayures ?

Les petites rayures peuvent être atténuées avec un produit spécifique et un racloir en respectant un angle de 30°. Éviter les ustensiles à fond rugueux et nettoyer régulièrement pour prévenir l'usure.

Comment enlever les résidus brûlés ?

Appliquer quelques gouttes de produit spécifique, laisser agir, puis gratter avec un racloir à lame en maintenant un angle de 30°. Essuyer avec un chiffon doux. Répéter si nécessaire.

La plaque reste chaude après extinction ?

Oui, l'indicateur de chaleur résiduelle reste allumé tant que la surface dépasse 60°C. Ne pas toucher et attendre le refroidissement complet avant de nettoyer.

Peut-on utiliser des récipients en aluminium ?

Oui, avec un fond épais recommandé. Attention aux traces d'aluminium qui peuvent apparaître et doivent être nettoyées rapidement. Ne pas laisser évaporer l'eau complètement.

Comment installer la plaque correctement ?

L'installation doit être réalisée par un professionnel. Respecter les consignes de sécurité, utiliser un joint d'étanchéité, prévoir un espace de 5 cm autour de la plaque et un meuble résistant à la chaleur. Le raccordement électrique doit être conforme aux schémas fournis.

Que faire en cas de fusion de plastique sur la plaque ?

Arrêter immédiatement l'appareil et laisser refroidir. Retirer le plastique fondu à l'aide d'un racloir. Nettoyer ensuite avec un produit spécifique. Ne pas utiliser d'objets métalliques durs.

Pourquoi certains foyers ne fonctionnent-ils pas ?

Vérifier le raccordement électrique : les barrettes shunts doivent être correctement positionnées sur la plaque à bornes. Si le problème persiste, contacter le service après-vente.

MODE D'EMPLOI PVK310N CANDY

Tables Vitrocéramiques

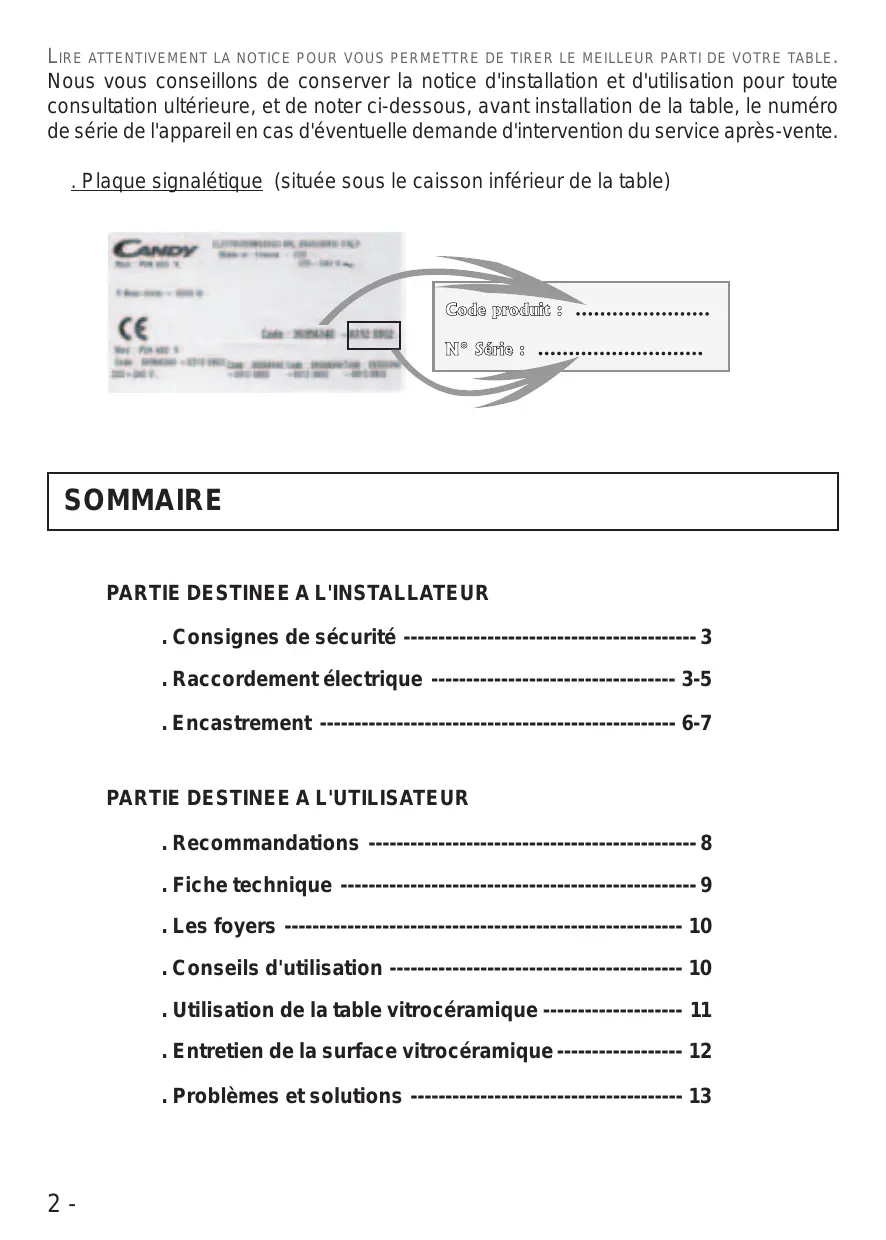

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE TABLE. Nous vous conseillons de conserver la notice d-installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant installation de la table, le numero de série de l'appareil en cas d'eventuelle demande d'intervention du service après-vente.

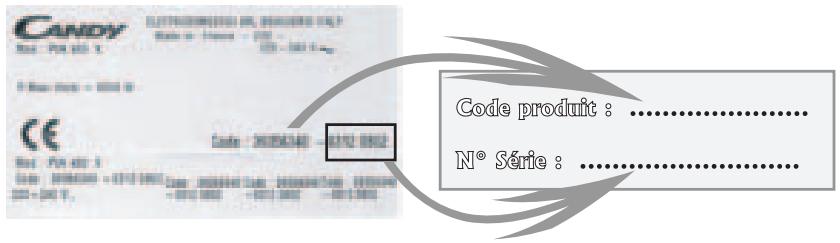

. Plaque signalétique (située sous le caisson inférieur de la table)

SOMMAIRE

PARTIE DESTINEE A L'INSTALLATEUR

. Consignes de sécurité 3
. Raccordement electrique 3-5
. Encastrement 6-7

PARTIE DESTINEE A L'UTILISATEUR

. Recommendations 8
. Fiche technique 9
. Les foyers 10
. Conseils d'utilisation 10
. Utilisation de la table vitrocéramique 11
. Entretien de la surface vitrocéramique 12
. Problèmes et solutions 13

INSTALLATION : consignes de sécurité

La mise en place fonctionnelle des apparèils menagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectué, peut avoir de graves conséquences sur la sécurité des consommateurs.

Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisa conformément aux normes techniques en vigueur.

Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le groupe Candy déclinerait toute responsabilité en cas de défaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.

INSTALLATION - RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation".

Le groupe CANDY décline toute responsabilité en cas de non respect de cette disposition.

Attention :

• Avant de procéder au raccordement, le technicien doit vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
• Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Si l'appareil comporte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible.

• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.
• Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pouraient survenir lors de l'usage d'un apparéil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
• Toute intervention se rapportant au cable d'alimentation doit impérativement être réalisée par le Service après-venture ou une personne de qualification similaire.

La table vitrocéramique est livrée sans cable d'alimentation. Elle est équipée d'une plaque à bornes permettant de désirir le type de raccordement électrique approprié à l'installation.

La plaque à bornes offre plusieurs possibilités de branchement :

. Monophasé 220-240 V~ . Triphasé 220-240 V3~ . Biphasé 220-240 V2~ . Triphasé 380-415 V3N~ . Biphasé 380-415 V2N~

INSTALLATION - RACCORDEMENT ELECTRIQUE

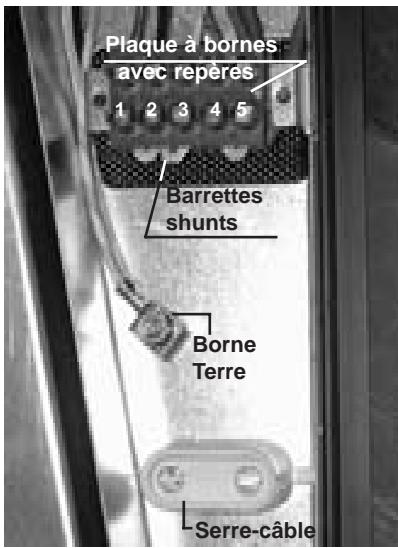

RACCORDEMENT AUX BORNES DE LA PLAQUE :

Avant de réaliser le raccordement, il est impératif de respecter les consignes citées ci-dessus,

. l'installation doit est protégée par un fusible approprié, voir tableau page 5, et doit composer des fils d'une section suffisante pour alimenter normalement l'appareil.
. le cable d'alimentation doit etre choses en fonction des indications du tableau page 5.

Pour proceder au raccordement, il faut :

. returner la table, face verre contre le plan de travail, en prénant soin de protégger le verre !
. puis, retirer le capot situé sous les commandes, et fixé par deux vis, à l'avant.

. passer le cable d'alimentation dans le passe-fil du capot et dans le serre-cable.
. dénuder l'extrémité de chaque conducteur du cable d'alimentation sur une longueur de 10mm , en tenant compte de la longueur nécessaire du cable d'alimentation pour le raccordement de la plaque à bornes.

. La plaque à bornes offre plusieurs possibités de branchement. Aussi, en fonction de l'installation et à l'aide des barrettes shunts*, fixer les conducteurs comme indiqué sur le tableau page ci-contre.

• Les barrettes shunts, situées sur la borne

Terre, permettent d'étabir un pont entre deux bornes.

Attention: Prendre toutes les précautions nécessaires pour éviter de faire tomber les barrettes shunts dans le trou situation sous la plaque à bornes.

.Revisser le serre-cable.
. Replacer le capot à l'aide des deux vis.

INSTALLATION - RACCORDEMENT ELECTRIQUE

	Monophasé 220-240V~	Biphasé 220-240V2~	Biphasé 380-415V2N~	Triphasé 220-240V3~	Triphasé 380-415V3N~
PVK 310 - PVK 400
FUSIBLE	20 A	20 A	20 A	20 A	16 A
CABLE SECTION TYPE	3 G 2,5 mm² HO5VV-F ou HO5RR-F	3 G 2,5 mm² HO5VV-F ou HO5RR-F	4 G 2,5 mm² HO5VV-F ou HO5RR-F	4 G 2,5 mm² HO5VV-F ou HO5RR-F	5 G 1,5 mm² HO5VV-F ou HO5RR-F
BRANCHE-- MENT SUR LA PLAQUE A BORNES	1 2 3 4 5 T PH N T	1 2 3 4 5 T PH PH T	1 2 3 4 5 T PH PH N T	1 2 3 4 5 T PH PH PH T	1 2 3 4 5 T PH PH PH N T
Shunter: établier un pont à l'aide d'une barrette shunt	1ère Phase shunter 1-2 shunter 2-3	1ère Phase shunter 1-2 shunter 2-3	1ère Phase 1 2ème Phase shunter 2-3	1ère Phase shunter 1-2	1ère Phase 1 2ème Phase 2
	2ème Neutre shunter 4-5 Terre	2ème Phase shunter 4-5 Terre	3ème Neutre shunter 4-5 Terre	2ème Phase shunter 3-4 Terre	3ème Phase 3 4ème Neutre shunter 4-5 Terre

IMPORTANT : Fil Bleu = Neutre Fil Vert/Jaune = Terre

Pour le raccordement à la plaque à bornes, il est imperatif :

. de respectfully les repères 1, 2, 3, 4 et 5.

. de veiller a bien serrer les vis.

. de ne pas oublier de fixer le fil de Terre

vert/jaune sur la borne Terre.

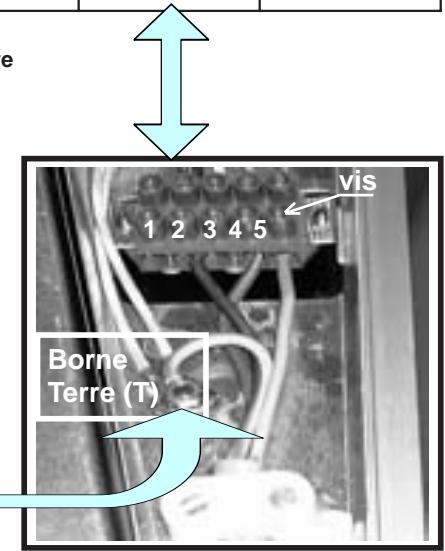

Exemple de raccordement en Triphasé

220-240 V3~:

le fil de Terre vert/jaune du cable d'alimentation doit être connecté à cet endroit

Visser l'écrou à fond.

Lors du remontage du capot, ne pas oublier les rondelles "éventail".

INSTALLATION - ENCASTREMENT

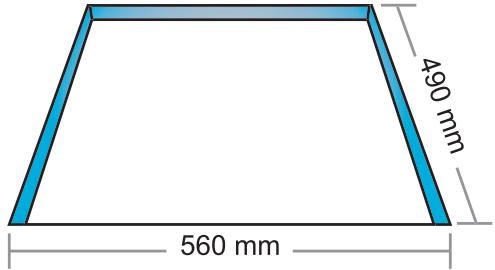

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pouraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une collè résistant à la chaleur afin d'éviter le décollement.

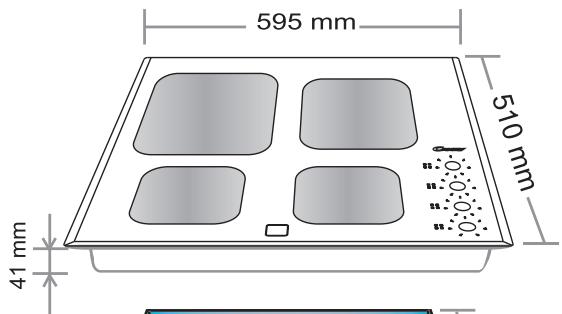

Installation:

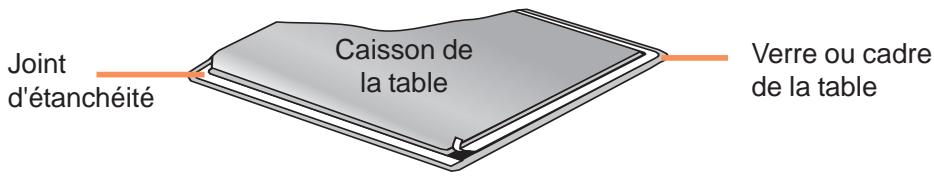

• Un joint d'étanchéité est livré avec la table de cisisson.

Pour proceder à sa mise en place :

. returner la table, face verre vers le bas,

en prenatal soin de protégger le verre.

. placer le joint tout autour de la table.
. veiller particulièrement à le placer correctement afin d'eviter toute infiltration dans le meuble support.

TABLE DE CUISSON FACE VERRE VERS LE BAS

• Prévoir un espace de 5 cm mini entre la table et les parois verticales avoirinantes.
• Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximé d'une zone normalement accessible lors de manipulations et/ou derangements, placer une cloison à 1 cm du fond du caisson, pour éviter tous risques de brûture ou de détérioration.

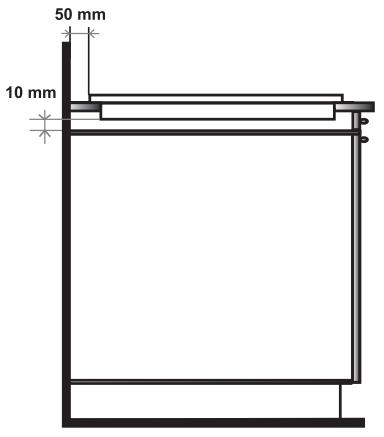

Encastrement de la table dans un meuble support

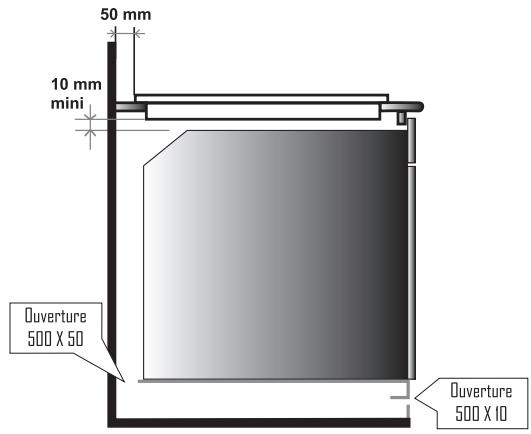

Encastrement de la table au dessus d'un four ventilé (equipe d'une turbine de refroidissement pour les organes électriques)
Il est interdit d'enchâsser un four non ventilé sous la table vitrocéramique

RECOMMANDATIONS

• Pendant son fonctionnement ou dans le cas de l'extinction d'un foyer, tant que l'indicateur de chaleur résiduelle est allumé, il est vivement conseillé de tener les enfants à l'écart de la plaque de cuisson afin d'éviter les risques de brûlure grave.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de plusieurs surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.
• Les feuilles d'aluminium et les recipients en matière plastique ne doivent pas etre placés sur les surfaces chaudes.
• ÀpRES chaque utilisation, un petit nettoyage de la table est nécessaire, pour éviter l'accumulation des salissures et des graisses. Celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégaugeant une fumée et des odeurs désagréables, sans compter les risques de propagation d'accendie.
• Le foyer halogène dégage une lumière assez forte, ne pas regarder fixement les lampes de ce foyer.
• Ne pas toucher les zones en service ou en fin de service.
• Ne jamais cuisiner directement sur la table, employer des membres.
• Placer toujours la casserole bien centrée sur le foyer utilisé.
• Ne pas utiliser la surface vitrocéramique comme planche à découvert, ou comme plan de travail.
• Ne pas faire glisser les casseroles sur la table: risque de rayures.
• Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table.
• Ne pas entreprises sur la table des objets quels qu'ils soient.
• Dans le cas où une férule apparaitrait sur le dessus en vitrocéramique, déconnecter immédiatement l'appareil de l'alimentation et adressez-vous directement au Service après-venture.

FICHE TECHNIQUE

Toutes les caractéristiques sont données à titre indicatif. Soucieux de toutes améliorer la qualité de sa production, le groupe CANDY pourra apporter à ses apparèils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

Les tables vitrocéramiques sont conformes aux exigences des directives 73/23/CEE et 89/336/CEE.

PVK 310

PVK 400

PVK 310

PVK 400

DIMENSIONS DE L'APPAREIL

Largeur	59,5 cm	59,5 cm
Profondeur	51 cm	51 cm

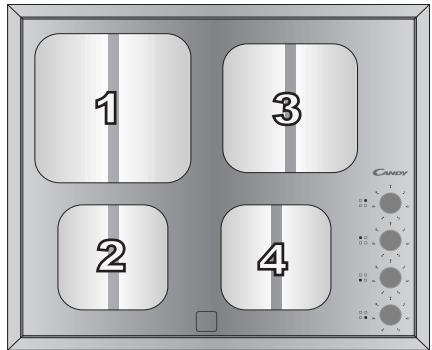

LES FOYERS

1 Arrière Gauche	Halolight	Hilight
	2400 W - Ø210	2300 W - Ø210
2 Avant Gauche	Hilight	Hilight
	1200 W - Ø140	1200 W - Ø140
3 Arrière Droit	Hilight	Hilight
	1800 W - Ø180	1800 W - Ø180
4 Avant Droit	Hilight	Hilight
	1200 W - Ø140	1200 W - Ø140

Puisance totale absorbée 6600 W 6500 W

Tension d'alimentation 220 - 240 V ~ 220 - 240 V ~

LES FOYERS

• Le foyer halolight : est commandé par une manette de 6 positions.

Alliance de l'halogène (1/3) et de l'high light (2/3). La montée en température de ce foyer est très rapide. Permet de saisir une viande, d'obtenir une rapidité d'ébullition, de réaliser des cuissons violentes demandant une énergie très forte pour un temps très court.

• Le foyer Hilight : est commandé par une manette de 6 positions. Une lame métallique conductrice est répartie uniformément sur toute la surface du foyer. Efficace en trois secondes. Il permet la réalisation de cissons régulières, homogènes, mais également les cissons soutenues.

CONSEILS D'UTILISATION

L'utilisation de recipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :

• Utiliser des recipients de bonne qualité à fond plat et épais : le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les alimentés attachent, et l'épaissur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des récipiens soit sec : lors du remplissage du récipient ou lorsqu'on utilise une casserole-sortant du réfrigérateur, par exemple, s'assurer que l'ustensile est bien sec ; cette précaution évitera toute salissure sur le plan de cuisson.
• Utiliser des recipients d'un diamètre suffisant pour recouvrir entièrement le foyer : il convient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légèrement plus grand, l'énergie est utilisée de manière optime.

LE CHOIX DES RECIPIENTS : les informations suivantes vous aideront àCHOISIR les reçipients les很好地 adaptés pour obtenir de bons résultats.

Inox : conseillé. Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou du cuivre (transmission de la chaleur et répartition uniforme).

Aluminium : fond épais recommandié. Bonne conductivité. Attention : Les résidus d'aluminium apparaissent quelquefois sous forme de traces sur la table, mais peuvent être enlevés si ils sont nettoyésrapidement. L'aluminium de faible épaisseur ne doit pas être utilisé.

Fonte / Vitrocéramique : déconseillé. Faible performance. Peut rayer la surface.

Fond en cuivre : fond épais recommanded. Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaitre comme des rayures. Elles peuvent etre enlevées si la table est nettoyée rapidement. Cependant, ne pas laisser evaporer l'eau des reçipients complètement, le métal surchauffé peut adhérer à la surface. Un récipient en cuivre surchauffé peut laisser des traces qui risquent de tacher définitivement la table.

Porcelaine / Acier émailé :onne performance. Seulement avec fond plat, peu épais et lisse.

UTILISATION DE LA TABLE VITROCERAMIQUE

• Visualiser le repère correspondant au foyer nécessaire à la cuisson :

□ ■	■ □	□ □	□ □
□ □	□ □	■ □	□ ■
arrière	arrière	avant	avant
droit	gauche	gauche	droit

Chaque foyer est commandé par une manette de 6 positions plus la position arrêt, avec doseur d'énergie qui permet d'obtenir toutes les allures intermédiaires.

• Pour démarrer vos cuissons, commencer à l'allure forte, et ramener ensuite à une allure intermédiaire, nécessaire à la cuisson, en tenant compte de la nature des mets et de leur volume.
• Levoyant de chaleur résiduelle s'affiche des que la température de surface est supérieure à environ 60^ . Il restera allumé même si le foyer est étant, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en-dessous de 60^ .

• Pour arrêter un foyer, ramener la manette correspondante sur la position "0".

• Positions : ces quelques exemples vous sont disponibles à titre indicatif.

L'expérience personnelle permet ensuite d'adapter ces régliages aux goûts et aux habitudes de chacun.

Positions		Quelques conseils.....
1	Très doux	Maintien d'un plat chaud, beurre fondu, chocolat....
2	Doux	Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat...
3	Lent	Légumes secs, denrées surgelées, fruits, ébullition de l'eau...
4	Moyen	Cuissons pommes vapeur, légumes frais, pâtes, crépes, poissons...
5	Fort	Mijotages plus importants, omelettes, steaks, tripes....
6	Vif	Steaks, escalopes...

• Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement complet de cette dernière.
• Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouverez facilement dans le commerce, dans le rayon droguerie.
• Eviter les débordements, les salissures qui tombent sur le plan de cuisson se carbonisentrapidement et sont donc plus difficiles à nettoyer.
• Il est recommandé de tener à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre.

ENTRETIEN :

Disposer quelques gouttes d'un produit nettoyant spécifique pour la surface vitrocérôme.

Frotter, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essuie-tout légèrement humide.

Essuyer avec un chiffon doux ou papier essuie-tout jusqu'à ce que la surface soit nette.

Si après cet entretien courant, des taches persistent :

. dispose à nouveau quelques gouttes d'un produit spécifique.

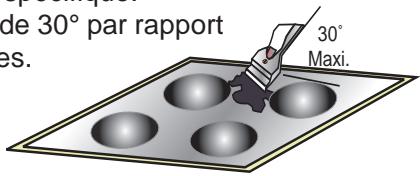

. gratter à l'aide d'un racloir en respectant un angle de 30^ par rapport

à la table jusqu'à disparition des taches récalcitrantes.

. essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à que la surface soit nette.

. repeter l'opération si nécessaire.

CONSEILS : un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.

S'assurer que la surface soit propre avant de réutiliser la table.

Pour enlever les traces d'eau et de calcaire, utiliser quelques gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer.

Les manettes peuvent être retirees pour un nettoyage en profondeur, toute fois, il faut veiller à ne pas faire pénétrer du liquide dans les zones ouvertes et à bien engagger à fond les manettes lors du remontage.

Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseilé de les soulever pour les déplacer.

NOTA : Eviter d'employer une éponge trop humide.

Ne jamais utiliser un outil en acier tel que couteau ou tournevis.

L'utilisation d'un racloir avec lame ne peut endommager la surface si un angle de 30^ est respectee. Ne pas laisser le racloir avec lame à la portée des enfants.

Ne pas utiliser de produits abrasifs ou de poudres récurantes.

• Le cadre de la table : pour nettoyer sans endommager le cadre de votre table, le laver avec du savon et de l'eau, rincer, puis sécher avec un chiffon doux.

Les foyers ne maintainnent pas les petits bouillons ou friture peu vivie.

• N'utiliser que des recipients à fond plat. Si une lumière est visible entre le recipient et la table, le foyer ne transmet pas la chaleur correctement.
• Le fond du récipient doit recouvrir entièrement le diamètre du foyer choisi.

Cuissons trop lentes.

• Utilisation de recipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourds et d'un diamètre au moins égal au foyer.

Petites rayures ou éraflures sur la surface vitrée de la table.

• Une mauvaise méthode de nettoyage, ou des récipients avec fond rugueux sont utilisés, des particules telles que grains de sable, ou Sel se trouvent entre la table et le fond du récipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des récipients sont propres avant utilisation et n'utiliser que des récipients avec fond lisse.

Marques de métal.

• Ne pas faire glisser des recipients en aluminium sur la table. Se reporter au chapitre "Entretien".
• Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'un gratoir avec lame de rasoir et suivre le chapitre "ENTRETIEN".

Taches sombres.

Utiliser un racloir avec lame de rasoir et suivre le chapitre "ENTRETIEN".

Surfaces claires sur la table.

• Marques provenant de récipient en aluminium ou cuivre, mais aussi de dépôts de minéraux, de l'eau ou des alimentés ; ils peuvent être enlevés avec de la crème nettoyante.

Caramélisation ou plastique fondu sur la table.

• Se reporter au chapitre "Entretien".

La table ne fonctionne pas ou certains foyers sont sans fonction.

• Les barrettes shunts ne sont pas positionnées correctement sur la plaque à bornes. Un technicen doit vérifier la conformité du raccordement comme il est indiqué en pages 4/5.
