GE2788HS-B1 - Écran d'ordinateur IIVAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED 27 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type d'écran	IPS
Fréquence de rafraîchissement	75 Hz
Temps de réponse	5 ms (GTG)
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, DisplayPort, VGA
Dimensions approximatives	609 x 460 x 230 mm (avec support)
Poids	6.5 kg (avec support)
Alimentation électrique	100-240V, 50/60Hz
Consommation d'énergie	25 W (en fonctionnement), 0.5 W (en veille)
Fonctions principales	Mode de protection des yeux, réglage de la hauteur, inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange à vérifier auprès du fabricant
Garantie	3 ans

FOIRE AUX QUESTIONS - GE2788HS-B1 IIVAMA

Comment régler la luminosité de l'écran IIVAMA GE2788HS-B1 ?

Utilisez les boutons de contrôle situés à l'arrière ou sur le côté de l'écran pour accéder au menu OSD (On-Screen Display) et ajuster la luminosité.

Quelle est la résolution native de l'IIVAMA GE2788HS-B1 ?

La résolution native de l'IIVAMA GE2788HS-B1 est de 1920 x 1080 pixels (Full HD).

Comment connecter l'écran à mon ordinateur ?

Vous pouvez connecter l'écran à votre ordinateur à l'aide d'un câble HDMI ou VGA, selon les ports disponibles sur votre PC.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement branché à une source d'alimentation et que le câble est en bon état. Essayez également de tester avec une autre prise électrique.

Comment changer les paramètres de couleur de l'écran ?

Accédez au menu OSD en utilisant les boutons de contrôle, puis naviguez vers les options de couleur pour ajuster les paramètres selon vos préférences.

L'écran IIVAMA GE2788HS-B1 prend-il en charge le mode portrait ?

Oui, l'écran prend en charge le mode portrait si votre support ou pied de moniteur le permet.

Quel est le temps de réponse de l'IIVAMA GE2788HS-B1 ?

Le temps de réponse de l'IIVAMA GE2788HS-B1 est de 5 ms, ce qui le rend adapté pour les jeux et les vidéos.

Comment réinitialiser l'écran aux paramètres d'usine ?

Accédez au menu OSD, recherchez l'option de réinitialisation et confirmez pour restaurer les paramètres d'usine.

Que faire si l'image est floue ou déformée ?

Vérifiez la résolution de votre ordinateur et ajustez-la pour qu'elle corresponde à la résolution native de l'écran (1920 x 1080).

L'écran IIVAMA GE2788HS-B1 est-il compatible avec les consoles de jeux ?

Oui, l'écran est compatible avec les consoles de jeux via HDMI, mais assurez-vous que la résolution est correctement configurée.

MODE D'EMPLOI GE2788HS-B1 IIVAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le litre attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute reférence ultérieure.

FRANCAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2004/108/CE, aux directives EMC, les basses tensions 2006/95/CE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité electromagnetique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation electriqueasse tension.

Nous recommendons le recyclage des produits usages. Contacter vous revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édICTées par ENERGY STAR.

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) .. 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

MONTAGE MURAL 5

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED. 6

COMMANDES ET CONNECTEURS 7

CONNEXION DE VOTRE MONITEUR 8

MISE EN ROUTE DE L'ORDINATEUR 9

RéGLAGE DE L'ANGLE DE VISION 9

UTILISATION DU MONITEUR 10

MENUDESPARAMETRESDERÉGLAGE 11

AJUSTEMENTS DE L'ECRAN 19

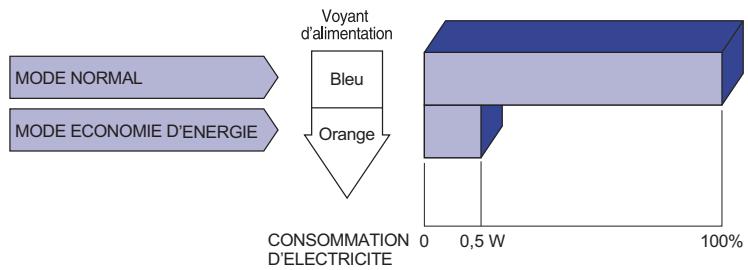

SYSTÉME D'ÉCONOMIE D'ENERGIE 22

DEPANNAGE 23

INFORMATIONS DE RECYCLAGE 24

ANNEXE 25

CARACTERISTIQUES TECHNIQUES 25

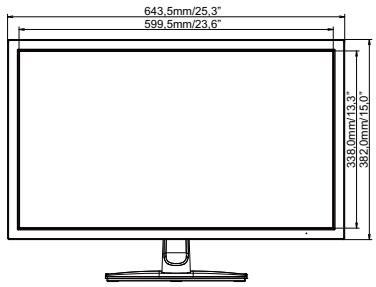

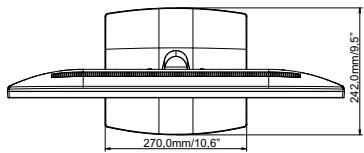

DIMENSIONS 26

FREQUENCES DE SYNCHRONISATION 26

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser ququ'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilise pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus - cela peut engendrer un incendie ou un chocoléctique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre object volumieux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monitateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éciter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et cause des blessures s'il n'est pas convenablement installé. Vous ne veez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un object trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitateur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinaire soit suffisamment robuste pour supporter le poids car cette pourrait engendrer des dommages à votre ordinaire.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement concu pour une utilisation 24/7 dans n'importe quel environnement.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pièceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptomes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
  La luminosité peut être légèrement inégale selon la configuration de bureau utilisé.
  En raison de la nature de I'ecran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a eté affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant I'ecran pendant des heures.

SERVICECLIENT

NOTEZ

Si vous doivent returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter cette revendeur ou le service après vente d'iyama pour conseil ou pour replacer l'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION

Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  L'utilisation des solvants suivants est à proscire pour ne pas endommager le boitier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

Le contact du boftier avec un produit en caoutchou ou en plastique pendant longtemps peut degrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN LCD

Un nettoyage périodique est recommendé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

AVANT D'UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 300cd/m² (Typique) / Temps de réponse rapide 5ms (Typique), 1ms (Gris au Gris)
Reducteur de la lumière bleue
Lissage numérique des caractères
Haut-parleurs stéreo 2 haut-parleurs stéreo 2,5 W
Conformé au Plug & Play VESA DDC2B Conformé à Windows® Vista/7/8/10
Économie d'énergie (conformé à ENERGY STAR et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détiérié, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1

Cable DVI-D

Cable audio

Socle du pied

Guide de sécurité

Guide de démarriage rapide

ATTENTION

• La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama.

MONTAGE MURAL

AVERTISSEMENT

■ Quand vous faites du montage mural, tenant compte de l'épaissur de la base de montage, serrer la vis M4 avec un tournevis équipé d'une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un chocol ou un dommage électrique peut se produit car il peut toucher certaines pieces électriques à l'intérieur du moniteur.
■ Merci de bien vérifier, svp, que le mur ou la cloison, peut bien supporter le poids du moniteur, avant de l'installer.

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
- Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

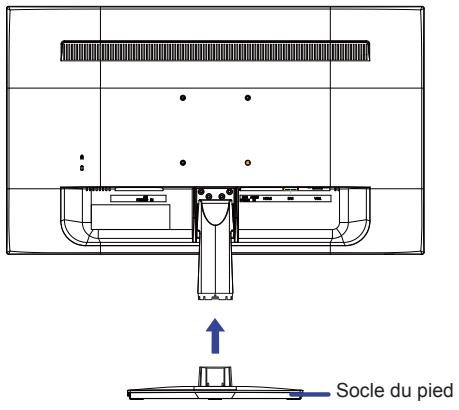

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

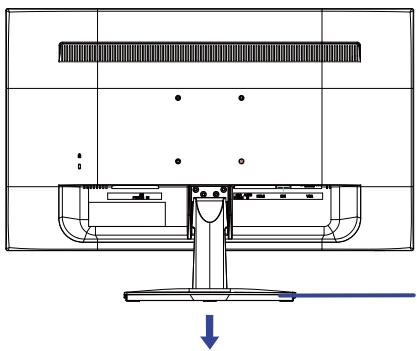

② En tenant le moniteur poussez le socle du pied jusqu'à ce que vous entendiez un click.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

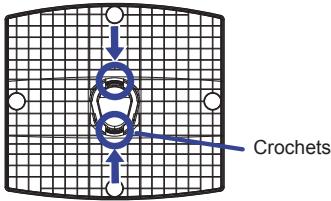

② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

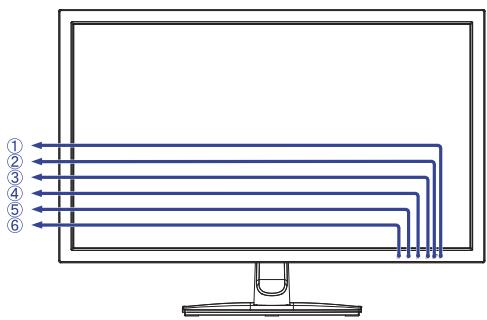

① Commutateur d'alimentation ( Ⓞ)
② Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Économie d'énergie

③ Touche Entre / Sélection (2)
④ Touche Défillement haut / Réglage audio (▲)
⑤ Touche Défilament bas / i-Style Mode ( )
⑥ Touche Menu (1)

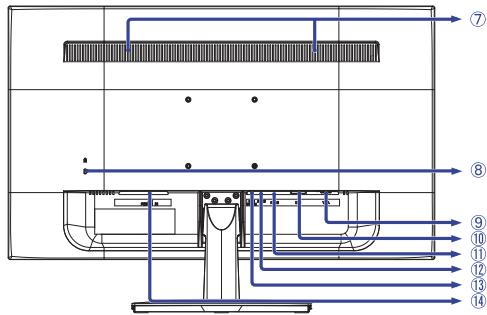

⑦ Haut-parleurs
⑧ Trou clé pour verrouillage de sécurité

NOTEZ

Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑨ Connecteur de VGA(D-sub) mini 15 broches (VGA)
10 Connecteur de DVI-D 24 broches (DVI)
① Connecteur de HDMI (HDMI)
⑫ Connecteur audio (AUDIO IN)
⑬ Prise Casque (EARPHONE)
14 Connecteur d'alimentation secteur( : Courant alternative) (AC POWER IN)

• Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le monitateur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Connectez le moniteur à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regional iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillage contacter votre revendeur local iiyama ou le bureau regionali iyama pour l'adaptateur requis.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du cable de signal.

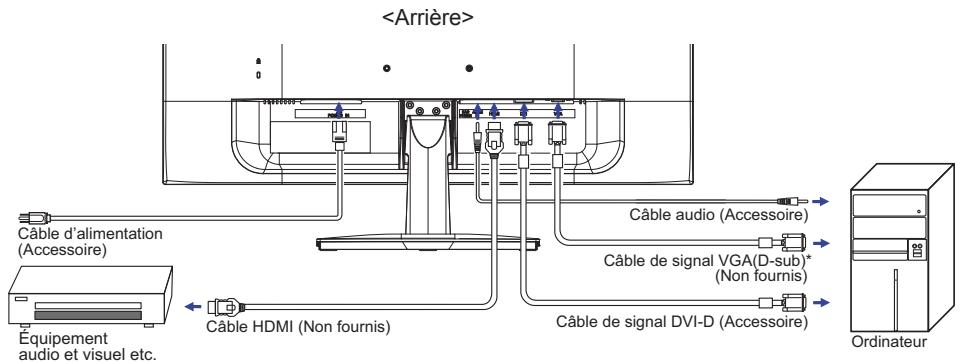

[Exemple de connexion]

* Le cable VGA (D-Sub) n'est pas fourni avec le moniteur, vous devez utiliser un cable VGA (D-Sub) dédié spécialement à ce modèle. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée VGA.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal

Passez aux fréquences souhaïés détaillées à la page 26 “FRéQUENCES DE SYNCHRONISATION”.

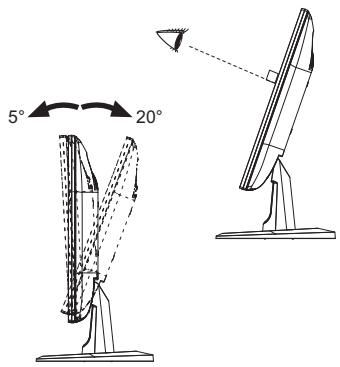

RéGLAGE DE L'ANGLE DE VISION

Pour une vision optimale, il est recommendé de regarder le moniteur bien en face.
Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
- Vous pouvez régler l'angle du moniteur jusqu'à 20^ vers le haut et 5^ vers le bas.
■ Afin de vous assurer une position du corps saine et relaxé quand vous regardez l'image du moniteur dans votre espace de travail, il est recommendé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

• Ne touchez pas l'écran LCD lorsque vous reglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
  Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 26 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 19, AJUSTEMENTS DE L'ÉCRAN.

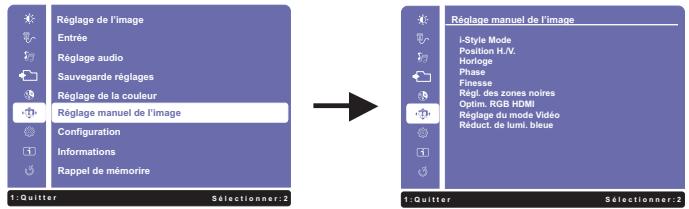

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ② . Utilisez ensuite les touches ▲ / ▼ pourmettre en surbrillance l'icone du réglage souhaïte.
③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

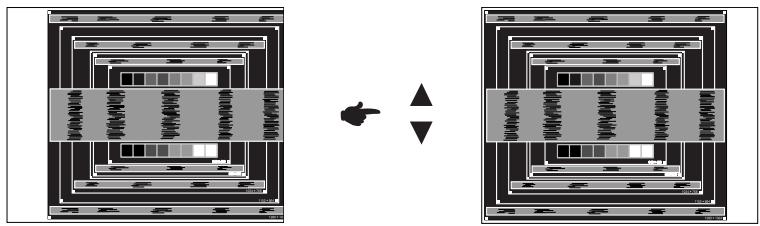

Par exemple, pour corriger la position verticale, Sélectionnez l'élement Réglage manuel de l'image du Menu, puis appuyez la touche ②. Puis, Sélectionnez Position H./V. en utilisant les touches ▲

V.

Une page d'ajustement apparait après l'appui sur la touche ② . Puis, selectionnez Position V. en utilisant les touches ▲/▼. Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲/▼ pour corriger la position verticale. La position verticale doit changer simultanément, suivant toute sélection.

Appuyez la touche ① pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le délié ré défini pour la Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'eteindre le moniteur pendant l'utilisation du Menu.

Réglage de l'image Picture Adjust		Réglage de l'image
Ajustement	Problème / Option Touche correspondante
Contraste *3 Contrast	Trop terne Trop intense	▲ ▼
Luminosite *1,2,3 Brightness	Trop nombre Trop clair	▲ ▼
Over Drive Over Drive	Eteint / -2 / -1 / 0 / +1 / +2 Il améliorer la temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.	▲ ▼
Contr. avancé *2,4,5 Adv. Contrast	Eteint	Ratio de Contraste Typique.
	Allumé	Augmentation du Réglage de Ratio de Contraste.
Mode ECO *3 ECO Mode	Eteint	Normal
	1	La luminosité du back-light (Retro éclairage) est réduite.
	2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 1.
	3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 2.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux.
2 Les réglages de la luminosité et le Contr. avancé sont désactivés lorsque la fonction de Mode ECO est activée.
3 Les réglages de la luminosité et le Mode ECO sont désactivés lorsque la fonction de Contr. avancé est activée.
4 La Contr. avancé sont désactivés lorsque Réduct. de lumi. bleue a été sélectionné.
*⁵ Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, décochez la même case.

Entrée Input Select	Direct	Entrée
Ajustement	Problème / Option Touche correspondante
Entrée Input Select	VGA	Sélectionnez l'entrée VGA.
	DVI	Sélectionnez l'entrée DVI.
	HDMI	Sélectionnez l'entrée HDMI.
	Réglages automatiques	Rechercher une source d'entrée disponible et** sélectionner automatiquement.
NOTEZ La source d'entrée est fixe, non可以选择 automatiquement si VGA, DVI et HDMI qui sont* choisis.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Entrée : Appuyez la touche ② lorsque le Menu n'est pas affchéé.

Réglage audio Audio Adjust	Direct	Réglage audio
Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faible Trop fort
Muet *1 Mute	Eteint	Renvoyaz le volume sain au niveau précédent.
	Allumé	Arrêtez le bruit temporairement.
HDMI Audio *2 HDMI Audio	Line-In	Choisissez la LIGNE DANS l'entrée.
	HDMI	Choisissez la HDMI l'entrée.

1 Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, décochez la même case.
2 Accessible单单 si l'entrée HDMI a ete selectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage audio: Appuyez la touche lorsque le Menu n'est pas affchéé.
• Muet: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affché.

Muet et Rétabir le son s'enclenchent en appuyant successivement sur le bouton

Sauvegarde régles Store User Setting		Sauvegarde régles
Ajustement	Problème / Option		Touché correspondante
Mémoire régles Memorize Setting	Mode utilisé 1	Sauvegander les paramètres de réglage de l'écran.
	Mode utilisé 2	Sauvegander les paramètres de réglage de l'écran.
	Mode utilisé 3	Sauvegander les paramètres de réglage de l'écran.
NOTEZ-vous pouvez sauvegarder vos régles personalisés. Les régles suivants peuvent être sauvégardés: Contraste, Luminosité, Over Drive, Contr. avancé, Mode ECO, Volume, Muet, Réglage de la couleur, i-Style Mode, Finesse, RÉgl. des zones noires, Réglage du mode Video

Réglage de la couleur Color Adjust	RÉglage de la couleur
Ajustement	Problème / Option Touche correspondante
Froides Cool (9300k)	Blanc bleuâtre
Normal Normal (6500k)	Blanc rougeâtre
Chaudes Warm (5500k)	Blanc verdâtre
Couleur d'utilisateur User Color	Rouge	Trop faible
	Vert	Trop fort
	Bleu

Réglage manuel de l'image Manual Image Adjust		Réglage manuel de l'image
Ajustement	Problème / Option		Touchche correspondante
i-Style Mode *5 i-Style Mode	Eteint	La i-Style Mode est éteinte.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux de sport	Pour l'environnement de jeu de sport.
	Jeux de combat	Pour l'environnement de jeu de combat.
	Jeux de strategie	Pour l'environnement de jeu de strategie.
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte.
	Mode utilisateur 1	Appliquer les réglages d'utiliser.
	Mode utilisateur 2	Appliquer les réglages d'utiliser.
	Mode utilisateur 3	Appliquer les réglages d'utiliser.
Position H./V. *1,2 H./V. Position	Position H.	Trop à gauche Trop à droite	▲ ▼
	Position V.	Trop basse Trop haute	▲ ▼
Horloge *1 Clock	Trop étroite Trop large		▲ ▼
Phase *1 Phase	Pour corriger le scintillagement des caractères ou des lignes		▲ ▼
Finesse Sharpness	1 2 3 4 5 Vous pouze change la qualité de l' image de 1 à 5 (Lisse à Nette). Appuyez la touche ▲ pour changer la qualité de l' image dans l'ordre croissant. Appuyez la touche ▼ pour changer la qualité de l' image dans l'ordre décroissant. Ajustement de la qualité de l' image à desrésolutions inférieur à 1920 x 1080. Vous pouze modifier la qualité de l' image (5 schritte).
Régl. des zones noires Black Tuner	De -5 à +5 You pouze ajuster les tons fonçés.		▲ ▼
Optim. RGB HDMI HDMI RGB Range	Full Range	Pour l'affichage de couleurs en pleine échelle
	Limited Range	Pour l'affichage de couleurs en échelle limitée
Réglage du mode Video *3 Video Mode Adjust	Plein écran	Affichage plein écran
	Format de l'image *4	Extension de proportion d'affichage
Réduct. de lumi. bleue *6 Blue Light Reducer Direct	Eteint	Typique
	1	La lumière bleu est réduite.
	2	La lumière bleu est réduite plus que dans le mode 1.
	3	La lumière bleu est réduite plus que dans le mode 2.

1 Entrée Analogue Seulement.
2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 19.
3 Le réglage du Mode video est désactivé lors de l'affichage en résolution 1920 x 1080 et fréquence de 144Hz.
4 Une image peut apparaitre au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution video d'entrée est 4:3, 5:4 ou 16:10.
5 i-Style Mode n'est désactivés lorsque Réduct. de lumi. bleue a été sélectionné.
6 Reduct. de lumi. bleue n'est désactifs lorsque i-Style Mode a été sélectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• i-Style Mode: Appuyez la touche lorsque le Menu n'est pas affchéé.
• Réduct. de lumi. bleue: Appuyez la touche ② pendant environ 2 secondes successivement lorsque le Menu n'est pas affché.

Configuration Setup Menu		Configuration
Ajustement	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	PRusskii	Russe
	Français	Français	日本語	Japonais
	Deutsch	Allemand	简体中文	Chinois simplifié
	Nederlands	Néerlandais	繁體中文	Chinois traditionnel
	Polski	Polonais
Position OSD OSD Position	Position H.	OSD trop à gauche OSD trop à droite
	Position V.	OSD trop BASSE OSD trop haute
Délambdaffichage OSD OSD Time Out	You pouvez ajuster la durée d'affichage du menu OSD. 5/15/30/60 secondes
Arrièreplan OSD *1 OSD Background	Eteint	Renvoyez le fond d'OSD.
	Allumé	Le fond d'OSD est rendu transparent.
Logo d'ouverture *1 Opening Logo	Eteint	Le logo IYAMA n'apparaît plus lorsque le monitér est allumé.
	Allumé	Le logo IYAMA est affché lorsque le monitor est allumé.
LED *1 LED	Eteint	La Voyant d'alimentation est étente.
	Allumé	La Voyant d'alimentation est allumée.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
Réglage automatique *2 Auto Image Adjust Direct	Ajustement de Position H./V., Horloge et Phase automatiquement.

1 Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, décochez la même case.
2 Entrée Analogue Seulement.

Pour lesassageurs résultats,utilisez Reglage automatique avec la mire d'ajustement.Voir la sectionAJUSTEMENTS DE L'ECRAN page 19.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage automatique : Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affché.

Informations Information
<Example>
Informations
Résolution:	1920x1080
Fréquence H:	67.56kHz
Fréquence V:	60.0Hz
Horologie de pixels:	148.5MHz
Nombre de modèle:	GE2788HS
1: Quitter	Selectionner: 2

Rappel de mémorire Memory Recall	Rappel de mémorire
Ajustement	Problème / Option Touche correspondante
Rappel de mémorire Memory Recall	Les données préréglées à l'usine sont restaurées.

Mode Verrouillage

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'acceder à l'OSD en appuyant sur l'une des touches ①, ▼, ②, le massage « OSD verrouillé » apparaitra sur l'écran.
2. Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et à nouveau pendant 10 secondes.

1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'etreindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verouillé » apparaitra sur l'écran.
2. Le verrouillage d'interrupteur d'alimentation sera désacté, lorsque vous appuyez sur les boutons ① et ② de nouveau pendant environ 10 secondes.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillagement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée du au processus d'élargissement de l'écran.
Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du monitér,只不过 qu'avoc les logiciels ou les utilisaires de l'ordinateur.
■ Procedez aux ajustements après une période d'échauffement de trente minutes au moins.
- Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal.
La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Phase. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadree correctement à l'écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procEDURE ci-dessous pour obtaining l'image désirée.

Ce manuel explique les ajustements sous Windows OS.

① Affichez l'image à la résolution optimale.

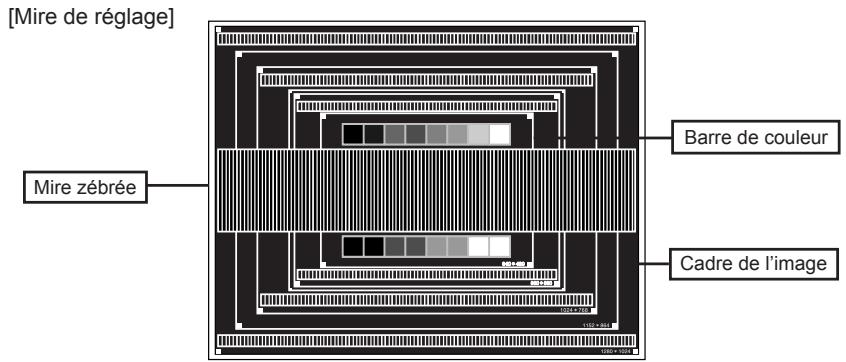

② Ouvrez Test.bmp (mire d'ajustement de I'écran) comme papier peint.

NOTEZ

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu à une résolution 1280 x 1024. Positionnéz bien la mire au centre dans la boîte de dialogue du paramètre du papier peint.

③ Appuyez la touche pendant environ 2 secondes successivement. (Réglage automatique)
④ Ajustez l'image manuellement en procedant comme suit lorsque I'écran est flou ou scintille ou l'image n'est pas cadree correctement a I'écran après avoir effectue la Réglage automatique.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadres a I'ecran.

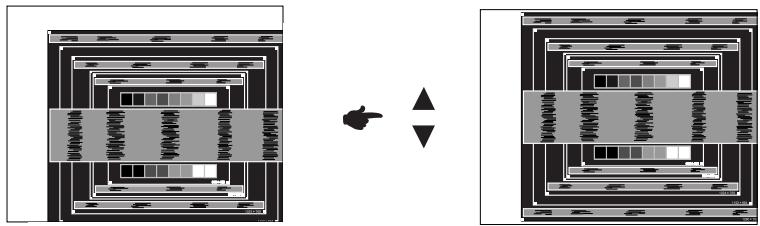

(6) 1) Ajustez la Position H. afin que le côte gauche de l'image soit sur le bord gauche de l'écran.

2) Étirez le côte croit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

NOTEZ

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).

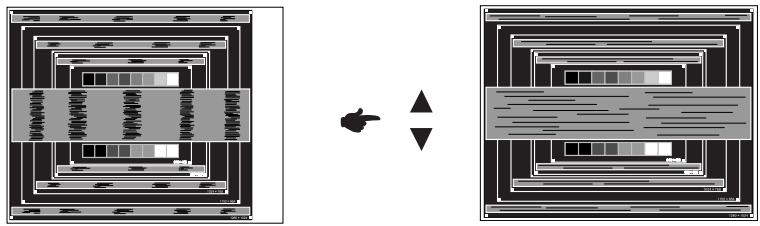

- Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
L' image peut scintiller pendant le réglage d'Horloge, Position H. et Position V.
Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, repêtez les étapes à partir de ③.

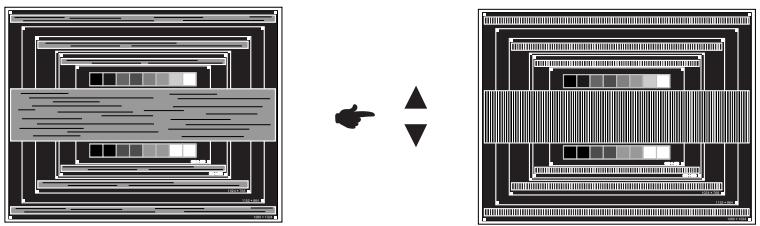

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillagement ou la netteté en présence de la mire d'ajustement.

NOTEZ

En cas d'un fort scintillage ou d'un manque de nettedé sur une partie de l'écran, repêze les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillage ou le manque de nettedé persiste, paramétrz le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et repreneze les réglages à partir de l'étape ③.
- Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peintfavori.

SYSTÉME D'ÉCONOMIE D'ENERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le可观 d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'éCONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persististe.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrige en utilisant les tableaux, cessez d'utiliser le moniter et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'imagen'apparait pas.

(Levoyant d'alimentation ne s'allume pas)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre apparéil que la prise secteur fonctionne.

(Levoyant d'alimentation est bleu)

Si I'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
Le cable de signal est-il correctement ranché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

(Levoyant d'alimentation est orange)

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
L'ordinateur est-il allumé?
Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

② L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?
□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

L'écran est trop lumineux ou trop nombre.

□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs dumoniteur ?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

Problème

Contrôle

⑥ Pas de son.

□ L'équipement audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est Eteint.
Le niveau de sortie de l'équipment audio est dans les spécifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

(8) L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une(Meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visitor notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES

Catégorie de taillie		27"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 27" (68,6cm)
	Taille du point	0,311 mm H × 0,311 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction Contr. avancé disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Typique), 1ms (Gris au Gris)
Couleurs affichées		Env. 16,7 millions
Fréquence de synchronisation		Horizontalité : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution Native		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches,DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéréo)
Haut-parleurs		2,5W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9 mm L × 336,3 mm H / 23,5" L × 13,2" H
Alimentation		100-240 VAC, 50/60 Hz, 1,0 A
Puisance absorbée*		30W typique, Mode d'économie d'énergie : 0,5W maximum Classe d'efficacité énergétique: B
Dimensions / Poids net		643,5 × 462,0 × 242,0mm / 25,3 × 18,2 × 9,5" (L×H×P) 4,6kg / 10,1lbs
Angle d'inclinaison		Haut: 20 degrès, Bas: 5 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, CU, VCCI-B, PSE, ENERGY STAR®

NOTEZ

• Les péripériques audio-video ne sont pas connectés.

* Partie (s) dépassant non incluse(s).

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontal	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
