MODE D'EMPLOI Objectif zoomSUMMARIT-S 1:2.5/70ASPH FLER

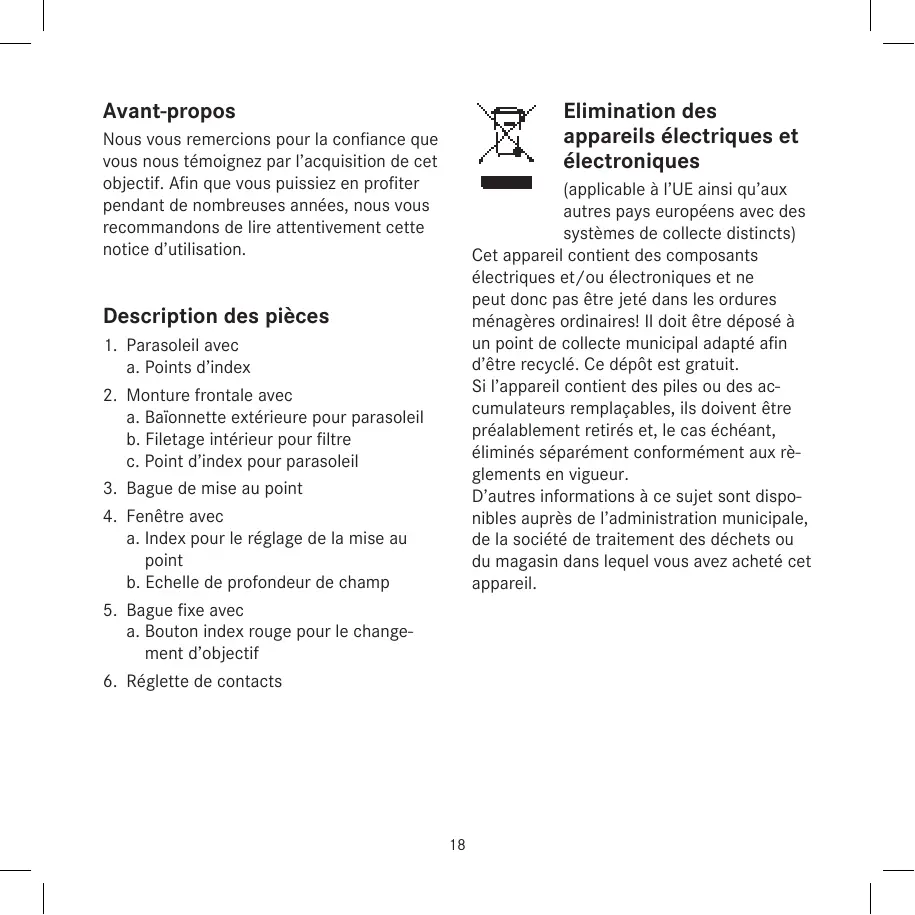

Nous vous remercions pour la confiance que vous nous temoignez par l'acquisition de cet objectif. Afin que vous puissiez en profiter pendant de nombreuses années, nous vous recommendons de dire attentivement cette notice d'utilisation.

Description des pieces

1. Parasoleil avec

a. Points d'index

1. Monture frontale avec

a. Baionnette extérieure pour parasoleil
b. Filetage interieur pour filtre
c. Point d'index pour parasoleil

1. Bague de mise au point
2. Fenêtre avec

a. Index pour le réglage de la mise au point
b. Echelle de profondeur de champ

1. Bague fixe avec
   a. Bouton index rouge pour le changement d'objetif
2. Reglette de contacts

Elimination des appareils electriques et electroniques

(applicable à l'UE ainsi qu'aux autres pays européens avec des systèmes de collecte distincts)

Cet apparéil contient des composants électriques et/ou électroniques et ne peut donc pas être jeté dans les ordures menagères ordinaires! Il doit être déposé à un point de collecte municipal adapté afin d'être recyclé. Ce dépôt est gratuite.

Si l'appareil contient des piles ou des accumulateurs remplaçables, ils doivent être préalablement retireés et, le cas échéant, éliminés séparément conformément aux règlements en vigueur.

D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté cet apparéil.

\section*{Caracteristiques techniques}

Objectif standard à la qualité de reproduction exceptionnelle pour les apparciels photo Leica S

Appareils photo utilisables

Angle de champ

Tous les modèles S de Leica

env. 42^ 35,5°, 24^ , soit env. 56mm

Focale au petit format

Structure optique

Nombre de lentilles/groups

Surfaces asphériques

Orientation de la pupille d'entrée:

(pour 1er sommet de lentille)

8/6

1

57,4mm

Mise au point

Plage de travail

Echelles

Champ minimal de l'objet/Echelle maximale

0,5mà∞

Graduation combinée en mètres et en pieds

env. 141× 211mm / 1:4,7

Diaphragme

Réglage/Fonctionnement

diaphragme à commande électronique, réglage à l'aide de la molette de l'appareil photo (également réglable par demi-incréments)

Valeur minimale

Baionnette

22

Baïnonnette Leica S de changement rapide avec réglette de contacts pour les modèles Leica S

Monture du filtrre/Parasoleil

Baïonnette extérieure pour parasoleil (fournie), filtré UV intégré, filtage interieur pour filtré E82, la monture du filtré reste fixe

Surface

Dimensions et poids

Longueur jusqu'à l'appui de la baïonnanette

Diametre maximal

Poids

env. 93/151mm (sans/avec parasoleil)

env. 90 / 117mm (sans/avec parasoleil)

env. 740/890g (sans/avec obturateur central)

Particularités

Le LEICA SUMMARIT-S 1:2,5/70 mm ASPH. est un objectif destiné aux apparciels reflex Leica S. La taille de capteur de 30 × 45mm des apparciels photo Leica S correspond dans les faits à un objectif de 56mm en petit format.

Le LEICA SUMMARIT-S 1:2,5/70 mm ASPH. se désigne par un rendu exceptionnel des contrastes et par une résolution optimale,

meme avec le diaphragme ouvert et sur l'ensemble du champ d'image.

Le contraste légèrement inférieur visible dans les coins de l'image en cas d'ouverture du diaphragme peut être nettement corrigé par un diaphragmage à 5,6. Cette qualité de reproduction élevée est disponible sur l'ensemble de la plage de mise au point, jusqu'à 0,5m.

Le vignettage propre à chaque système optique atteint 1,4 palier au maximum, à pleine ouverteure en cas de réglage infini, et seulement 1 palier à courte distance. Le diaphragmage à 5,6 permet le réduire au vignettage naturel. La distorsion est très réduite (1,2 % maximum) en réglage infini comme à plus courte distance et uniquement perceptible à l'image dans le cas de sujets critiques.

Un total de 8 lentilles sont utilisées pour atteindre ce résultat. Leur construction, basée sur le type Gauss double, a été complétée par deux lentilles supplémentaires. En outre, un contrôle frontal/de protection fixe est intégré dans le système optique. Quatre des lentilles sont en verre à dispersion partielle anomale, dont une fabriquée dans un type de verre initialement développé dans le laboratoire de verre de Leitz. L'objet liévense des aberrations chromatiques minimales jusqu'àux courtes distances. En outre, du verre à indice de réfraction très élevé est utilisé pour minimiser les aberrations monochromatiques.

Lors de la mise au point, l'ensemble du système optique se déplace, à l'exception du filtre frontal fixe, bien que la longueur de l'objet reste identique. Pour améliorer la qualité de reproduction à courte distance, le groupe arrêté composé d'une lentille asphérique et d'une lentille à indice de réfraction négatif se déplace indépendamment. Cet élément, appelé „Floating Element“, réduit les aberrations d'ouverture, de coma et la distorsion, et assure des performances égales sur toutes les distances.

En résumé: le LEICA SUMMARIT-S 1:2,5/70 mm ASPH. offre une qualité de reproduction exceptionnelle de l'infini aux courtes distances, à pleine ouverture ou non. Ces performances hors du commun jusqu'àux distances les plus courtes offrent au photographe des possibités de composition d'image uniques, sans pour autant réduire la qualité d'image.

Structure des objectifs pour Leica S

Tous les objectifs Leica S présente en原則 la même disposition de leurs bagues. La monture frontale est équipée d'une baïnonnette extérieure (2b) pour le parasoleil (1) et d'un filetage interieur (2a) pour le filtre, d'une bague de réglage pour la mise au point (3), d'une fenêtre (4) pour la lecture de l'échelle de profondeur de champ (4b) et d'une bague fixe (5) avec bouton index rouge pour le changement d'objet (5a).

La bride de la baïonnette comporte une réglette de contacts (6) assurant les échanges de données entre l'appareil photo et l'objectif et commandant l'autofocus, le diaphragme et, le cas échéant, l'obturateur central.

Obturateur central

Le LEICA SUMMARIT-S 1:2,5/70 mm ASPH. est disponible en deux versions: avec et sans obturator central intégré. L'interrupteur principal de l'appareil photo permet de désir si vous souhaitez utiliser l'obturator à ridesau interne de l'appareil photo ou l'obturator central de l'objectif. L'obturator central offre des vitesses de synchronisation du flash particulièrement rapides (vous trouvezez davantage d'informations dans les sections correspondantes du mode d'emploi de l'appareil).

Mise au point

Le réglage de la mise au point est automatiquement effectué par l'appareil photo en mode autofocus et par rotation de la bague de mise au point en mode manuel (3; vous trouvez davantage d'informations dans les sections correspondantes du mode d'emploi de l'appareil).

Profondeur de champ

Les objectifs Leica S ne possédant pas de bague de diaphragme, ils ne possédent pas non plus d'échelle de profondeur de champ. Vous trouvez les valeurs correspondantes dans p. 74-75.

Parasoleil

Le parasoleil (1) du LEICA SUMMARIT-S 1:2,5/70 mm ASPH. est rectangulaire et donc parfaitement adapté aux faisceaux lumineux de l'objectif. Grace à sa baïnonnette symétrique, il peut être fixé aisément et rapidement ou place à l'envers pour un rangement compact. Dans les deux cas, lorsque l'objectif est逝 ré, il est placé de manière à ce que l'un des points d'index du parasoleil (2c) soit parfaitement aligné avec le point d'index situé sur la monture frontale de l'objectif (1a). Ensuite, le parasoleil est pivoté d'environ 30^ dans le sens des aiguilles d'une montre, jusqu'à ce qu'un cliquetis soit perceptible et audible.

Lorsque l'appareil doit être prét à l'emploi et que vous l'utilise, le parasoleil doit toujours être monté. Il protège efficacement l'objectif des lumières parasites qui nuisent au contraste ainsi que de l'endommagement et des souillures de la lentille frontale, notamment par des empreintes digitales.

Filtre

Les filtres vissables E82 peuvent être utilisés sur le LEICA SUMMARIT-S 1:2,5/70mm ASPH.

Accessoires

Réf.

Parasoleil

12401

Pièces de rechange

Réf.

Couvercle arrête de l'objet

16020

Couvercle avant de l'objet

16019

Parasoleil

12401

Etui en cuir suple nappa

439-606.100-000

Conseils pour l'entretien de l'objectif

Pour enlever la poussière sur les surfaces extérieures des lentilles, utiliser un pinceau fin ou, avec précaution, un chiffon propre, sec et doux. Les chiffons en microfibres (disponibles dans les magasins spécialisés), lavables jusqu'à 40^ , sont particulièrement appropriés. Pour enlever les taches et les empreintes digitales, on essue la lentille avec ce chiffon en procédant par mouvements circulaires allant du centre vers le bord. Les chiffons spéciaux pour le nettoyage des lunettes ne sont pas à conseiller, car ils sont imprégnés de produits chimiques qui peuvent attaquer les types de verres utilisés dans les objectifs de haute performance. Veiliez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistance aux rayures, elle peut être endommagée par le sable ou les cristaux de sel. N'utilise jamais d'acétone lors du nettoyage.

Pour permettre en changement d'objectif facile et exempt de tout frottement, la bague de la baionnette est recouverte en usine d'une très fine couche de graisse. Dans les conditions d'utilisation normales, cette couche de graisse reste durant de nombreuses années, même si la baionnette est essuée de temps en temps au moyen d'un chiffon propre. Par contre, si le nettoyage est effectué au moyen d'un solvant, il faut renouveler la couche de graisse. Pour cela, il suffit d'etendre, avec un doigt, une petite quantité de vaseline sur la baionnette et de frottier ensuite à l'aide d'un chiffon propre.

Chaque objectif porte, outre la désignation de son type, son numero de fabrication «personnel«. Veuillez, par mesure de sécurité, noter ce numero dans votre documentation.

Protection contre la poussière et les projections d'eau

Les objectifs Leica S sont globalement protégés contre l'humidité et la poussière par une série de propriétés de construction. Ils ne doivent touteos pas être exposés à la pluie pendant une période prolongée. Veillez à ne pas laisser pénétrer d'eau, de sable ni de poussière dans l'objectif, p. ex. en cas de neige, de pluie ou à la plage.

Leica sur Internet

Des informations d'actualité concernant le matériel, les nouveaux, les activités et la société Leica elle-même sont à votre disposition sur notre Homepage sur Internet sous la référence:

http://www.leica-camera.fr

Service d'information Leica

Le service d'information Leica répondra volunteers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Service d'information

Postfach 1180

D-35599 Solms

Tel.: [phone]

Fax: [phone]

[e-mail]

Service après-vente Leica

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Service de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tiennent à votre disposition.

Leica Camera AG

Service clientèle

Tel.: [phone]

Fax: [phone]

[e-mail]

		Blende / Aperture / Diaphragme / Diafragma /
		2,5	2,8	4	5,6
Eingestelle Entfernung [m]	0,5	0,497-0,503	0,497-0,503	0,496-0,504	0,494-0,506
Set distance [m]	0,6	0,596-0,604	0,595-0,605	0,593-0,607	0,591-0,610
Distance régée [m]	0,7	0,694-0,706	0,693-0,707	0,690-0,710	0,687-0,714
Distance ajustada	0,8	0,791-0,809	0,791-0,809	0,787-0,814	0,782-0,819
距离设定 [m]	1	0,986-1,015	0,985-1,016	0,978-1,023	0,970-1,032
设定的距离[公尺]	1,5	1,47-1,54	1,46-1,54	1,45-1,56	1,43-1,58
预设对焦距离 [m]	2	1,94-2,07	1,93-2,07	1,91-2,10	1,87-2,15
3d à un tableau rattaché à l'atrophie [m]	3	2,54-3,68	2,35-4,19	2,17-4,99	1,94-7,06
5	4,62-5,46	4,59-5,50	4,43-5,74	4,24-6,10
∞	58,0-∞	53,8-∞	37,7-∞	27,0-∞

絞り/조리개/光圈/光圈/Диафраима				Vergrößerung / Magnification / Grossissement / Factor de augmentation / スーリム/HXDA/放大/放大倍数 / YBXENCHEN
8	11	16	22	∞
0,492-0,509	0,489-0,512	0,484-0,518	0,477-0,526	1/4,73
0,587-0,614	0,582-0,619	0,574-0,629	0,565-0,641	1/6,2
0,681-0,720	0,674-0,728	0,663-0,742	0,650-0,760	1/7,65
0,774-0,828	0,765-0,839	0,750-0,858	0,733-0,883	1/9,09
0,958-1,046	0,943-1,065	0,919-1,098	0,892-1,141	1/12
1,40-1,62	1,37-1,66	1,32-1,75	1,26-1,87	1/19,1
1,82-2,22	1,765-2,31	1,68-2,49	1,58-2,75	1/26,2
	1,72-14,9	1,455-∞	1,23-∞	1/79,4
3,98-6,74	3,70-7,76	3,31-10,4	2,94-17,6	1/68,8
18,9-∞	13,8-∞	9,49-∞	6,92-∞	1/∞

D MTF-Diagramme

Die MTF ist jeweils für die volte Öffnung und für die Öffnungen 5,6 und 8 für große Aufnahmeentfernungen (unendlich) angegeben. Aufgetragen ist der Kontrast in Prozent für 5, 10, 20, 40 Lp/mm über die Höhe des Formats für tangentiale (gestrichelte Linie) und sagittale Strukturten (durchgezogene Linie) bei weißem Licht. Die 5 und 10 Lp/ mm geben einen Eindruck über das Kontrastverhalten für großere Objektstrukturten, die 20 und 40 Lp/mm dokumentieren das Auflösungsvermögen feiner und feinster Objektstrukturten.
E The MTF is indicated both at full aperture, at f/5.6 and f/8 at long taking distances (infinity). Shown is the contrast in percentage for 5, 10, 20, and 40lp / mm across the height of the format, for tangential (dotted line) and sagittal (solid line) structures, in white light. The 5 and 10lp / mm will give an indication regarding the contrast ratio for large object structures. The 20 and 40lp / mm records the resolution of finer and finest object structures.
F La FTM est Indiqué pour la pleine ouverture, 5,6 et 8 à de grandes distances (infini). Le contraste est exprimé en pourcentage pour 5, 10, 20 et 40 lignes/mm sur la hauteur du format pour les structures tangenteles (linne en pointillés) et sagittales (linne continue) en lumière blanche. 5 et 10 lignes/mm donnant une impression concernant les structures grossières, tandis que 20 et 40 lignes/mm documentent la résolution de structures fines et infimes.
El MTF se indica Respectivamente para la aperture total y para las apertureas 5,6 y 8 para distacias grandes a la toma (infinite). Se ha registrado el contraste en percentaje para 5, 10, 20 y 40 lp/mm en toda la alta del formatting deImagen para estructuras tangenciales (linea de trazos) y sagitales (linea continua), con luz blanca. Los 5 y 10 lp/mm dan una impresión del comportamento del contraste para estructuras más gruesas del的对象o. Los 20 y 40 lp/mm documentan la calidad de resolution de estructuras de的对象o entre finas y muy finas.
