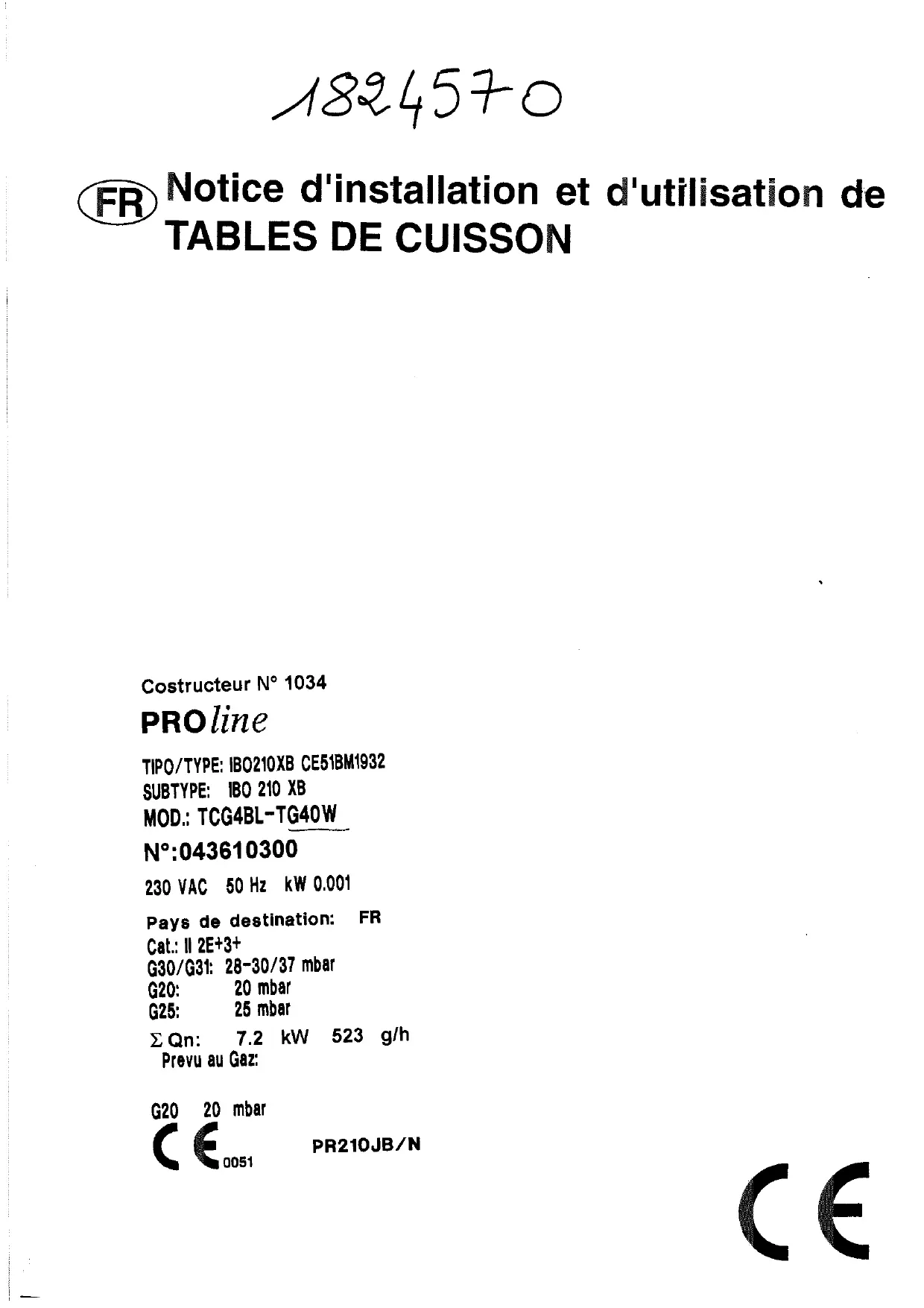

MODE D'EMPLOI TG 40 WC PROLINE

Notice d'installation et d'utilisation de TABLES DE CUISSON

Costructeur N° 1034

PROline

TIPO/TYPE:IBO210XBCE51BM1932

SUBTYPE: IBO 210 XB

MOD.: TCG4BL-TG40W

N°:043610300

230 VAC 50 Hz kW 0.001

Pays de destination: FR

Cat: II 2E+3+

G30/G31: 28-30/37 mbar

G20: 20 mbar

G25: 25 mbar

∑Qn: 7.2 kW 523 g/h

Prevu au Gaz:

G20 20 mbar

PROLINE TG 40 WC - PROline - 1

PR210JB/N

FR Index

Données et caractéristiques...... 3

Installation 3-6

Aération des locaux 4

Emplacement 4

Fixation 4

Raccordement du gaz 4

Adaptation aux différents types de gaz 4

Changement des injecteurs 4

Réglage du ralenti 5

Branchementélectrique 5

Allumageélectrique 6

Dispositif de sécurité 6

Pour l'utilisateur 7-9

Aération des locaux 7

Allumage des brûleurs 7

Dispositif de sécurité 7

Allumageélectrique 7

Utilisation des feu de la table 7

Utilisation des plaques
électriques 8

Conseils et averissements 8

Figures 16-18

Introduction

  • Nous vous remercions d'avoir besoin un apparéil de notre marque. Veuillez lire attentivement cette notice pour bénéficier des performances que vous étés en droit d'en attendre. Notre Société ne sera pas responsable des dégats causés par une installation incorrecte ou par une mauvaise'utilisation de l' apparéil.
  • Dans l'esprit de produit des apparciels de plus en plus conformes aux techniques modernes et/ou pour obtenir une qualite toujoursicieure du produit, notre Societe se reserve le droit d'apporter des modifications, même sans préavis, et sans creator des problèmes aux usagers.
  • En cas de panne, veuillez donner à votre revendeur la reférence et le n° de série qui se trouvent sur la plaquette signalétique placée au dessous de la table de cuisson.
  • APPAREIL CONFORME AUX DIRECTIVES:
  • CEE 90/396
  • CEE 73/23 et 93/68
  • CEE 89/336 (Perturbations radio élect.)
  • CEE 89/109 (Contact avec aliments)

REMARQUE

  • Veuillez tenir compte uniquement des chapitres qui concernent les équipements de votre table de cuisson.

CARATERISTIQUES DES BRULEURS A GAZ

Type de gazType brûleurInjecteursDébitDébit reduct (kW)Puisance nominale (kW)
G2020 mbarauxiliaire semi-rapide rapide769412895 l/h157 l/h276 l/h0,450,600,951,001,652,90
G2525 mbarauxiliaire semi-rapide rapide789912995 l/h157 l/h276 l/h0,450,600,951,001,652,90
G30 / G3128-30 / 37mbarauxiliaire semi-rapide rapido50658573 g/h120 g/h211 g/h0,450,600,951,001,652,90

PLAQUES ELECTRIQUES

0 145 mm 1,0 kW - Plaque Normale 1,5 kW - Plaque Rapide

180 mm 1,5 kW - Plaque Normale
2,0 kW - Plaque Rapide

Cat.: voir la plaquette signalétique sur la couverture; Classe 3
Table de cuisson de type "X"

EQUIPMENT

Suivant les modèles, les tables de cuisson peuvent avoir en plus:

  • Dispositif de sécurité sur un ou plusieurs brûleurs de la table de cuisson
  • Allumage électrique des brûleurs
  • Une ou plusieurs plaques électriques

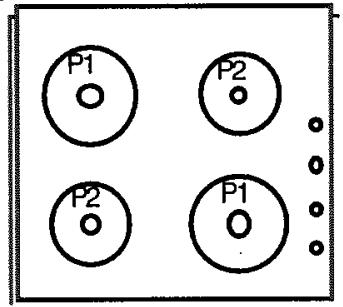

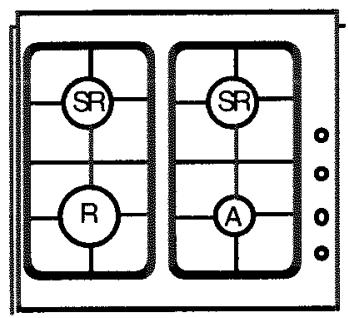

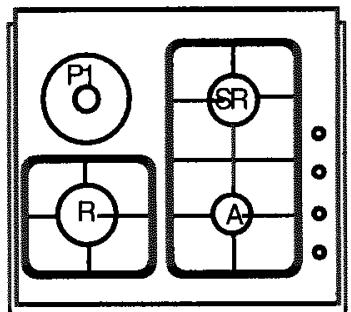

Pour la DISPOSITION DES BRULEURS voir figure 1 à la fin de la notice.

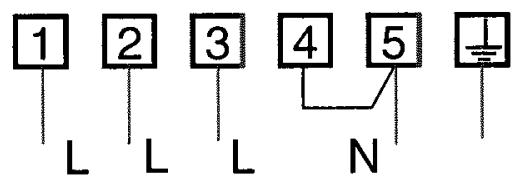

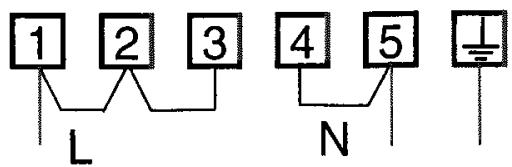

Pour le SCHEMA DES BRANCHEMENTS voir la figure 2 à la fin de la notice.

La puissance électrique est indiquée sur la

plaquette signalétique place sous la table de cuisson. Une copie de la plaquette signalétique est collée sur la couverture de la notice.

INSTALLATION

L'installation de l'appareil doit être effectuee par un professionnel qualifie conformement aux textes reglementaires et regles de l'art en vigueur.

Avant l'installation s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

Les conditions de réglage de cet apparéil sont inscrites sur la plaquette signalétique en couverture.

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

AERATION DES LOCAUX

Les locaux où sont installés les apparciels à gaz doivent être bien aérés pendant le fonctionnement afin de permettre une combustion du gaz et une ventilation correcte.

En particulier, l'afflux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m^3/h pour chaque kW de début nominal installé.

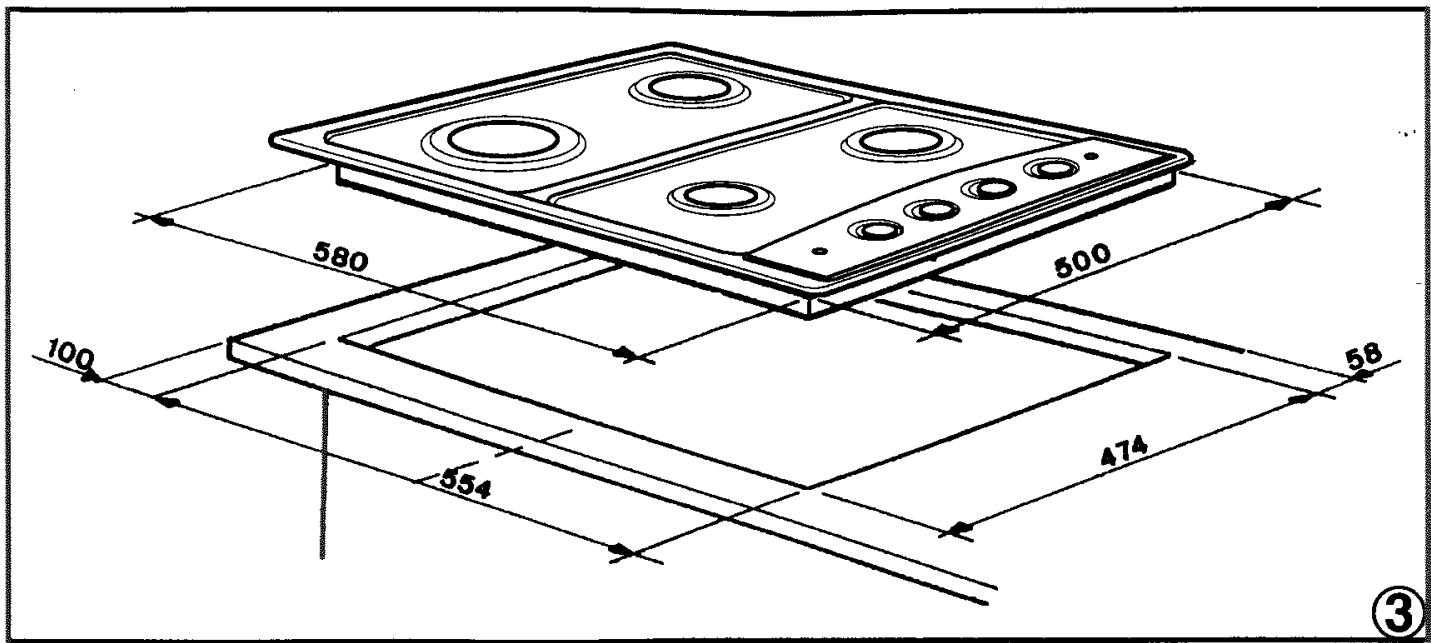

EMPLACEMENT (fig. 3)

L'emballage et le revêtement en plastique (film de revêtement des parties chromées ou inox) enlevés, placer la table de cuisson loin de meubles ayant une paroi plus haute du plan d'encastrement. En outre, s'il existe une séparation parallele au plan supérieur, celui doit se couver au moins à 1 cm en dessous du cuisson; dans ce cas, un trou de 10 cm ce côté est à prévoir sous la coude de la rampe. Il est conseillé d'effectuer le raccordement gaz avant demettre en place la table de cuisson dans le meuble support.

FIXATION

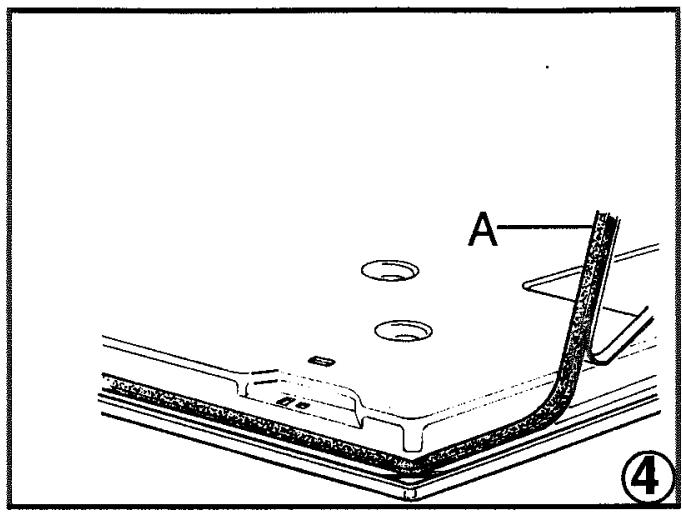

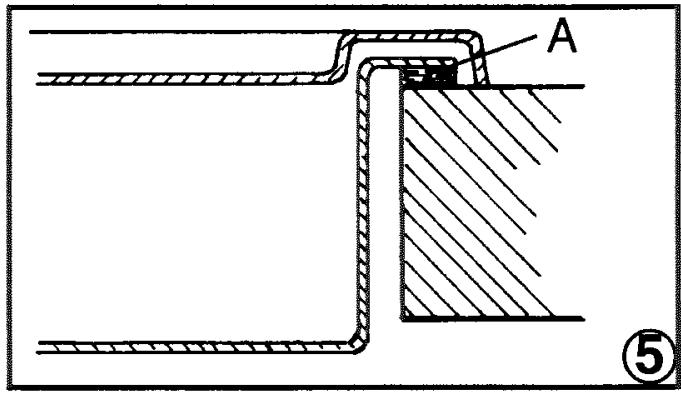

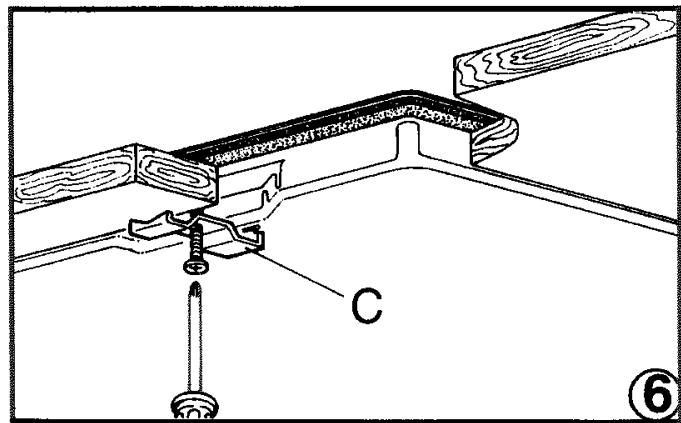

Un joint auto-adhésif (A) est livré avec l'appareil. Celui-ci doit être place sous le rebord du caisson, le plus pres possible du bord (fig. 4). Il est nécessaire que ce joint fasse le tour complet pour obtenir une parfaite étanchéité. Celui-ci évite la pénetration d'humidité sous la table.

Les crochets sont fixés avec les vis directement sur le caisson.

Introduire l'appareil dans l'ouverture du meuble, s'assurer que le joint adhésif offre une bonne étanchéité entre le bord de la table et la surface du plan de travail (fig. 5) et terminer la fixation avec les vis qui fixent le crochet (C) placées dans leur logement (fig. 6).

RACCORDEMENT DU GAZ

Avant de raccorder la table de cuisson, vérifier qu'elle a eté réglée pour le type de gaz avec lequel elle sera alimentée. En cas contraire, faire les transformations indiquées

Dans le paragraphe "Adaptation aux différents types de gaz". Le raccordement de l'appareil se fait à droite. Si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement supérieur à 30^ , il est impératif de réaliser celui-ci en rigide (par exemple au-dessus d'un autre apparéil electroménager).

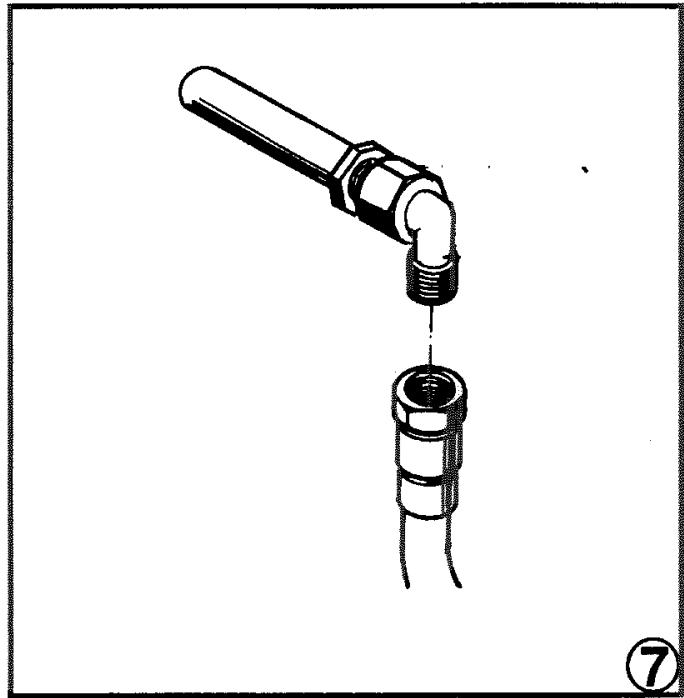

Le raccordement rigide (fig. 7) est impératif aussi bien pour le fonctionnement au gaz naturel que pour le fonctionnement au gaz liquide (B/P).

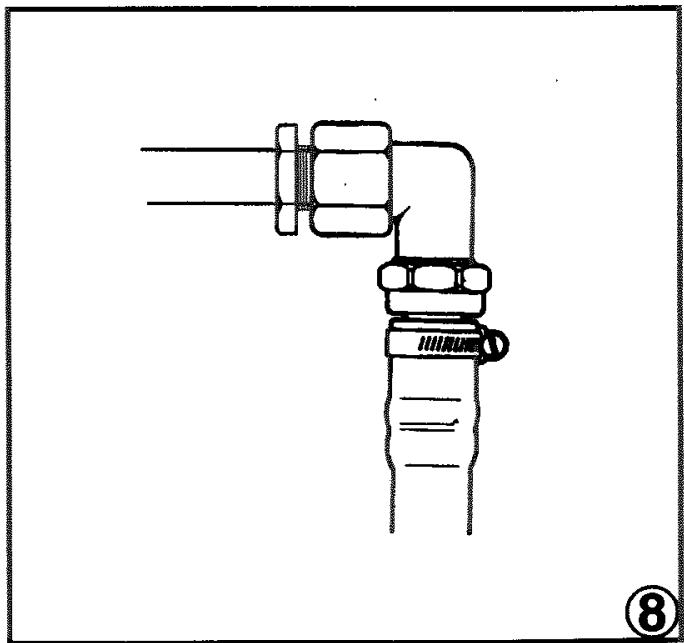

En cas de gaz liquide, le raccordement à l'aide d'un tube en caoutchouc normalisé est toléré (fig. 8), à condition que ce tube soit absolument controllable sur toute sa longueur. Le tube doit être remplace au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrage normalisés.

Utiliser un tube ou un tuyau portant l'estampille de conformité à la norme NF GAZ.

IMPORTANT:

  • ÀpRES l'installation vérifier que les raccords sont bien étanches.
  • Pour le raccordement avec gaz B/P, vérifier que la pression du gaz corresponde à l'indication de la plaquette signalétique.
  • Référence aux règles d'installation pour le raccordement en gaz de l'appareil:

France: ISO 228-1

ADAPTATION AUX DIFFERENTS TYPES DE GAZ

Si la table de cuisson n'est pas prévue pour le type de gaz disponible, il faut l'adapter en procédant dans l'ordre suivant:

  • Remplacer les injecteurs (voir tableau p. 3);
  • régler le ralenti.
    Nota: A cheque changement de gaz, cocher sur l'étiquette collée, le gaz du nouveau réglage.

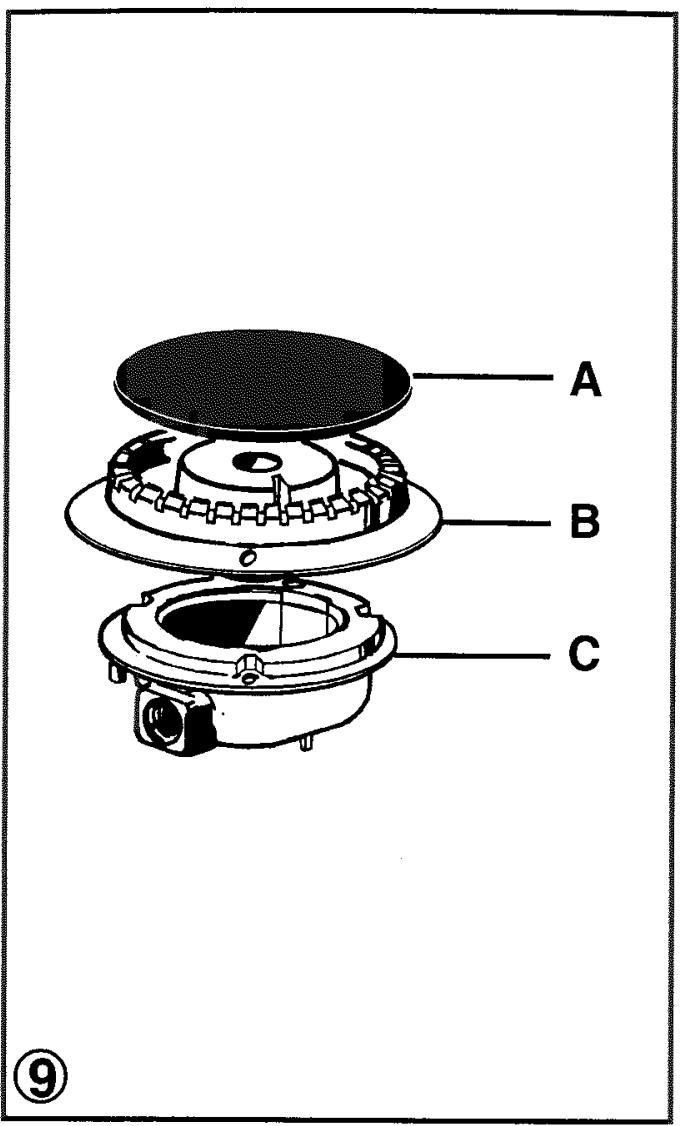

CHANGEMENT DES INJECTEURS DE LA TABLE DE CUISSON (fig. 9)

La table de cuisson est livrée préréglée pour le gaz Naturel. Avec l'appareil vous trouverez

les injecteurs nécessaires à l'adaptation butane/propane et un about.

En cas de changement du gaz naturel en butane, proceder comme suit:

  • Retirer la grille, les chapeaux de brûleurs (A) et les brûleurs (B);
  • dévisser et-retirer l'injecteur situé dans le fond de chaque pot (C);
  • remplacer les injecteurs conformément au tableau de la page 3, visser et serrer bien à fond;
  • vérifier l'étanchéité du gaz;
  • remetter en place les brûleurs, les chapeaux de brûleurs et la grille.
  • Ne pas trop serrer les injecteurs;
  • contrôler l'étanchéité du gaz de tous les injecteurs.

REGLAGE DU RALENTI DES BRULEURS DE LA TABLE

Si la table de cuisson doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être visse complètement.

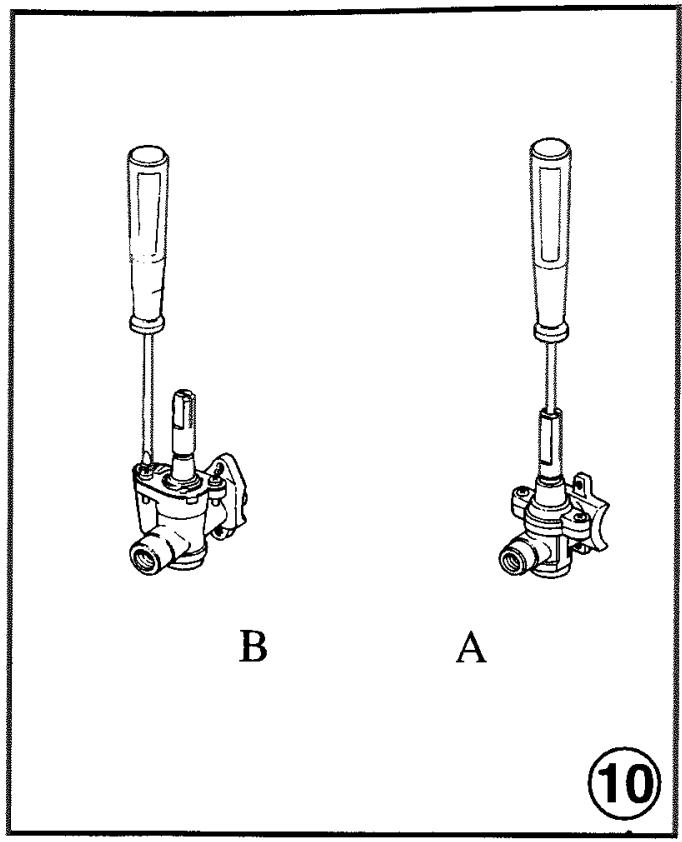

L'appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B". Voir figure 10.

  • Type A: le by-pass pour régler le ralenti se trouve à l'intérieur du cône et on y accède par la tige avec un petit tournevis.
  • Type B: le by-pass est placé à côté du robinet et on y accède directement.

Si la cusinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet:

  • allumer le brûleur en plein débit;
  • retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager;
  • dévisser le by-pass de trois tours au moins avec un tournevis (vers la gauche);
    -tourner encore la tige du robinet vers la gauche jusqu'à l'arrêt de sa course: la flamme sera au maximum;
  • revisser très lentement le by-pass sans pousser le tournevis jusqu'à ce que la

flamme sera réduite de 3/4 par rapport au plein débit. Contrôler que la flamme soit stable, même en présence de courants d'air modérées.

BRANCHEMENT ELECTRIQUE

Avant de proceder au branchement, contrcler que:

  • la tension d'alimentation soit la même que celle de la plaquette signalétique;
  • la prise de terre soit correcte.

Dans le cas où la prise n'est pas facilement accessible, l'installateur doit prévoir un interrupteur avec distance d'ouverture des contacts égale ou supérieure à 3 mm.

Si l'appareil est équipé d'un cable sans fiche, la fiche à utiliser est de type "normalisé" en tenant compte que:

  • le conducteur vert-jaune doit être utilisé pour la mise à la terre;
  • le conducteur bleu doit être utilisé pour le neutre;
  • le conducteur marron doit être utilisé pour la phase;
  • le cable ne doit pas entrer en contact avec des parties chaudes qui soient supérieures à 75^ ;
  • en cas de changement du cable utiliser un cable du type H05RR-F ou H05V2V2-F de section correcte (voir fig. 2) pour les appareils tout gaz et tout électriques; et du type FR 3 R3 de section correcte (voir fig. 2) pour les appareils mixtes;
  • le cable d'alimentation doit être remplaçé exclusivement par un technicien qualifié.

IMPORTANT: Le constructeur décline toute responsabilité pour dommages dus à l'absence du respect des réglementations et des normes en vigueur et il recommende de contrôle que la mise à la terre de l'appareil soit faite de façon correcte (voir fig. 2).

TABLES DE CUISSON AVEC ALLUMAGE ELECTRIQUE

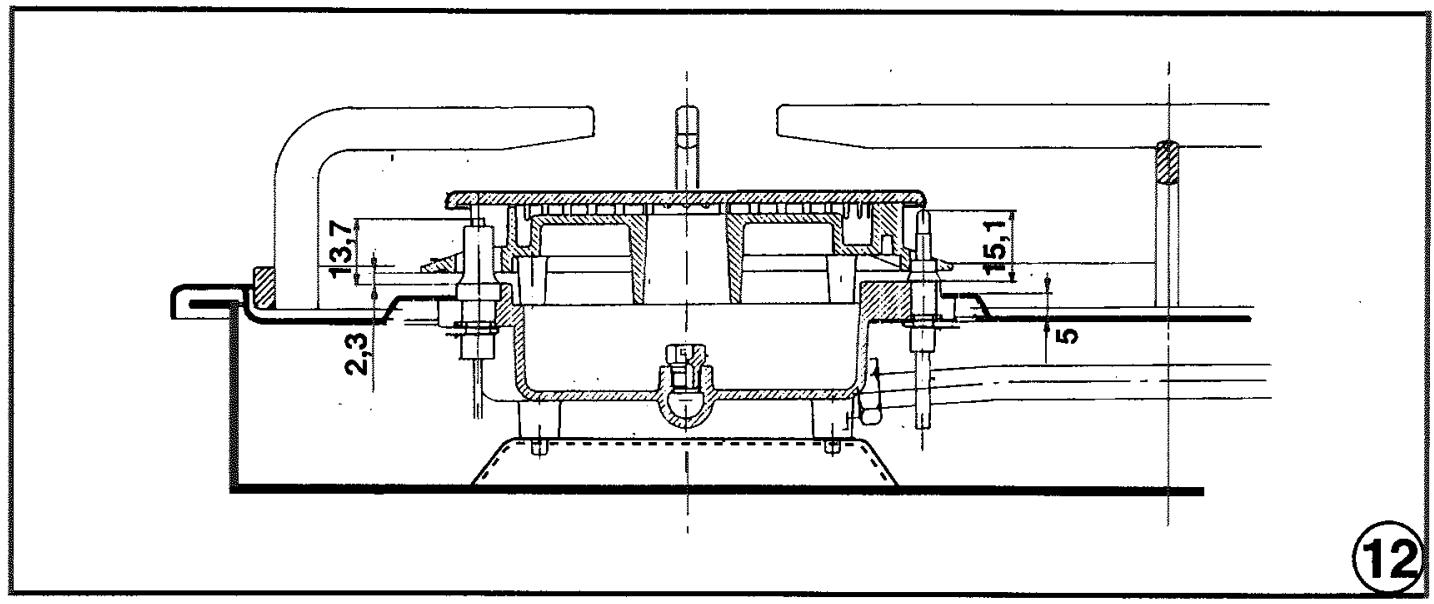

La distance correcte entre l'électrode et le brûleur est indiquée dans la figure 12.

Si I'etincelle ne joillit pas il ne faut pas insister:

on peut endommager l'allumeur. Causes possibles de mauvais fonctionnement:

  • bougie humide, encrassée ou cassée;
  • distance électrode-brûleur inexacte;
  • fil conducteur de la bougie cassé ou sans gaine;
    -étincelle qui fait masse (dans d'autres parties de la table);
  • allumeur ou micro-interrupteur endommages;
  • accumulation d'air dans les tuyaux (surtout après une longue période d'inactivité de la table de cuisson);
  • mauvais mélange air-gaz (mauvaise carburation).

DISPOSITION DE SECURITE

La distance exacte entre l'extrémité de l'élement sensible du thermocouple et le brûleur est indiquée dans la figure 12.

Pour contrôle si le dispositif de sécurité fonctionne, proceder de la façon suivante:

  • allumer le brûleur et le faire fonctionner pendant 3 minutes environ.
  • éteindre le brûleur en ramenant la manette sur la position de fermeture (●);
  • après 90 secondes amener l'index de la manette sur la position "ouvert";
  • laisser la manette en cette position et approcher une allumette au brûleur: LE BRULEUR NE DOIT PAS S'ALLUMER.

Temps nécessaire pour armer la sécurité pendant l'allumage: 10 secondes environ.

Temps de dechenchement automatique, après l'extinction de la flamme: pas plus de 90 secondes.

ATTENTION

  • Avant d'effectuer n'importe qu'elle intervention à l'intérieur de la table de cuisson, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz.
  • Les essais d'étanchéité du circuit à gaz ne doivent pas être faits en utilisant des flammes. Si l'on n'a pas de dispositif de contrôle spécifique, on peut utiliser de la

mousse ou de l'eau très savonneuse.

  • En refermant la table de cuisson il faut faire attention que les fils électriques des bougies (s'il y en a) ne soient pas pres des injecteurs pour éviter qu'ils passent sur les injecteurs.

UTILISATION DE LA TABLE DE CUISSON

AERATION DES LOCAUX

L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Assurer une bonne aération de la cuisine: laisser les orifices d'aération naturelle ouverts, ou installer un dispositif d'aération mécanique (hotte de ventilation).

Une utilisation intensive et prolongée de l'appareil demande une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

ALLUMAGE DES BRULEURS

  • Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'vers le repère marqué sur le bandeau (flamme au maximum);
  • entretempsapprocher une allumette de la tete du bruleur;
    -si on peut une réduction de flamme, tourner la manette dans le même sens et amener l'index sur le repère ±b (flamme au "minimum").

BRULEURS DE LA TABLE EQUIPES DE DISPOSITIF DE SECURITE

  • Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'vers le répère marqué sur le bandeau;
    -approcher une allumette de la tete du bruleur et maintainir la manette appuyee a fond pour 10 secondes environ;
  • lâcher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, répéter l'opération.

DISPOSITIONIF DE SECURITE

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'extinction accidentelle. En effet, dans ce

cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé:ès l'extinction, il ne doit pas s'écouler plus 90 secondes.

TABLES DE CUISSON AVEC ALLUMAGE ELECTRIQUE

Se reporter aux instructions ci-dessus, sauf que l'allumette est remplacede par une etincelle qui jaillit en appuyant, meme plusieurs fois, sur le bouton placé sur le bandeau, ou en appuyant la manette du bruleur, qu'on peut allumer.

L'allumage est plus aisé si sur le brûleur il y a une casserole.

Si l'allumage électrique est difficile pour quelques types de gaz, il est conseilé d'effectuer l'opération avec la manette sur position "minimum" (flamme au ralenti).

ATTENTION

  • Àprous une certaine période d'inactivité de la table de cuisson il peut arriver que l'allumage des brûleurs ne soit pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé;
  • en tous cas, il faut éviter une fuite excessive du gaz non brûlé. Si l'allumage n'a pas lieupendant un temps relativement court, il faut positionner de nouveau la manette sur le repère de fermeture (●) et répéter l'opération;

UTILISATION DES FEUX DE LA TABLE DE CUISSON

Utiliser des recipients qui ont un diamètre approprié pour le type du brûleur. En effet les flammes ne doivent pas dépasser le fond des casseroles. Les recipients à fond bombé (concave ou convexe) sont proscrits.

On conseille:

  • pour brûleur auxiliaire = récipient de 8 cm au moins
  • pour brûleur semi-rapide= récipient de 14 cm au moins
  • pour brûleur rapide = récant de 22 cm

FR

Pour l'utilisateur

au moins

NOTE: Il ne faut pas laisser la manette entre les repères et (●).

UTILISATION DES PLAQUES ELECTRIQUES

Les différentes allures de chauffes'obtiennent de la façon suivante:

  • posit. 1 = intensité minimum pour toutes les plaques;
  • posit. 6 = intensité maximum pour plaques normales et plaques rapides (avec disque rouge);
  • posit. 0 = fermé

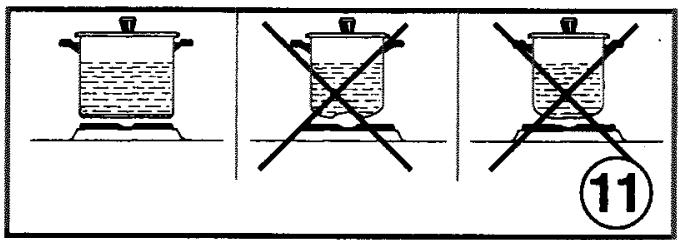

Les récipiens utilisés doivent avoir un diamètre suffisamment grand pour couvir la surface des plaques et un fond plat. Voir figure 11.

ATTENTION:

  • Il ne faut pas faire fonctionner les plaques sans casseroles au dessus, sauf la première fois, pour 10 minutes environ pour faire secher les résidus d'huile ou d'humidité;
  • si la plaque doit rester inutilisée pour longtemps, enduire modérément la surface vermie;
  • éviter les encrassements pour ne pas avoir à utiliser d'abrasif.

Pour cuisineur economiquement:

  • Utiliser des recipients à fond plat qui adhérent parfaitement à la surface du foyer:

  • en acier inoxydable avec fond trimétal épais ou "sandwich"

  • en aluminium avec fond dressé épais
  • en acier émailé;

  • adapter la taille du écipient au besoin réel: le diamètre du fond du écipient doit être égal ou supérieur à celui du foyer utilisé;

  • effectuer les fins de cuisson en coupant l'alimentation électrique;
  • utiliser un couvercle le plus souvent possible pour réduire les pertes par évaporation;
  • ne fournir jamais plus de puissance que

celle qui peut être absorbée par les aliments: trop de chaleur entraine des pertes d'eau, deGRAisse et des déperditions d'énergie;

  • n'utiliser pas plus d'eau que nécessaire.

Le tableau ci-dessous est donné à titre indicatif (une adaptation est à réaliser en fonction de la qualité, la quantité et les goûts de chacun).

Position manetteIntensité chaleurType de cuisson
0ARRET-
1FAIBLETenue a chaud, béchamel, crème
2BASSERéchauffage
3MOYENNEPâtes, potages, ragôuts
4MOYENNE FORTEEbullition, rôtis
5FORTELégumes à la vapeur, steaks, poisson
6TRES FORTEGrillades, omelettes, côtes d'agneau

CONSEILS ET AVENTISSEMENTS D'ORDRE GENERAL

  • Avant toute intervention il faut débrancher la table de cuisson;
  • contrôle souvent le tube de raccordement gaz en caoutchouc pour qu'il soit éloigné de parois chaudes, qu'il ne soit pas replié et qu'il soit toujours en bon état. Le tuyau doit être remplace au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrage normalisés;
  • si les robinets deviennent anormalement durs, contacter vous Service Àpès-Vente;
  • les parties émaillées ou chromées se nettoient avec de l'eau savonneuse tiède ou des détersifs non abrasifs. Pour les brûleurs et les chapeaux de brûleurs on peut employer une Brosse métallique en cas de salissures importantes. Essuyer soigneusement;

FR

Pour l'utilisateur

  • ne pas utiliser de détersifs abrasifs pour nettoyer les parties émaillées ou chromées;
  • lorsqu'on nettoie la table de cuisson, éviter tout debordement. Veiller à ce que liquides et salissures n'entrent pas dans les trous de logement des brûleurs, ce qui pourrait nuire à votre apparéil;
  • les bougies d'allumage électrique doivent toujours être propres et séches; les nettoyer après chaque utilisation et en cas de débordement;
  • ne pas heurter les parties émaillées ou les bougies d'allumage (si la table de cuisson en est équipée);
  • quand la table de cuisson est eteinte, le robinet d'arrivée de gaz doit etre fermé.

Notre Société ne sera pas responsable pour les dommages causés et aux personnes ou aux choses provoqués par une installation incorrecte ou une mauvaise utilisation de l'appareil.

En cas d'anomalies de fonctionnement ou démanation de gaz à l'arrêt, consulter immédiatement votre Service ÀpRES-Vente.

PROLINE TG 40 WC - Pour l'utilisateur - 1

PROLINE TG 40 WC - Pour l'utilisateur - 2

PROLINE TG 40 WC - Pour l'utilisateur - 3

A = AUXILIAIRE

SR = SEMI-RAPIDE

R = RAPIDE

P1 = PLAQUE 0 180

P2 = PLAQUE 0145

PROLINE TG 40 WC - Pour l'utilisateur - 4

SCHEMA DES BRANCHEMENTS

230 V BIPHASE

400 V MONOPHASE + NEUTRE

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 1

Section cable

3 × 6 ~mm^2

230 V TRIPHASE

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 2

Section cable

4x4 mm²

400 V TRIPHASE + NEUTRE

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 3

Section cable

5x2,5 mm²

230V BIPHASE

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 4

Section cable

3,5 kW

3 × 2,5 ~mm^2

2,2-3,5 kW

3 × 1,5 ~mm^2

0-2,2 kW

3x1 mm²

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 5

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 6
Figures

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 7

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 8

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 9

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 10

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 11

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 12
Figures

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 13

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 14

PROLINE TG 40 WC - SCHEMA DES BRANCHEMENTS - 15

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : PROLINE

Modèle : TG 40 WC

Catégorie : Plaque de cuisson
